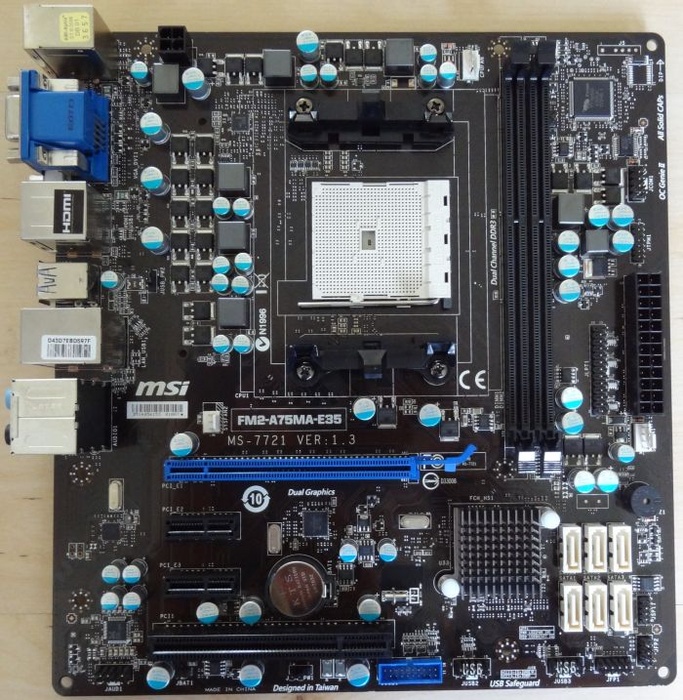

MSI FM2-A75MA-E35

9-2013: 1ste versie.


Keuze
Mijn huidige HTPC beviel nog steeds uitstekend (X2 250+HD4200). Met de koop van een Onkyo reciever ontdekte ik dat DTS en AC3 geluid konden worden doorgegeven naar de reciever, alleen DTS-HD MA en TrueHD niet. Dit werd niet ondersteund door de HD4200 videochip. http://tweakers.net/productreview/82713/onkyo-tx-nr414.html Ik had toen de keuze om een HD5xxx videokaartje er in te zetten of een nieuw moederbord, processor en geheugen te kopen. Omdat ik wel eens wat anders wilde en de prijs van moederbord en APU niet hoog is, heb ik besloten het moederbord, CPU en geheugen te vervangen.

Eisen
Een ITX bord is duurder dan een mATX, terwijl het qua stroomverbruik niet zoveel scheelt.
SATA600: Voor een boot SSD.
USB3: Voor een evt externe HD of USB stick.
HDMI 1.3 of hoger
Een PCI bus voor oude LAN of FireWire kaarten.
Ik heb de eisen in de pricewatch ingevoerd. http://tweakers.net/categ...i--2FjL-2pce7orPvrTg1r3QA
De A55 chipset van AMD heeft geen USB3 en SATA3 aansluitingen. Ik heb echter graag 10 euro over voor deze features en dus bleven de A75 en A85X over. Omdat deze laatste niet zoveel toevoegde en toch 10 euro duurder was, heb ik voor de A75 gekozen. Ik heb geen Intel gekozen omdat ik goede ervaring had met AMD wat betreft HTPC's.

MSI
Een MSI is bij mij nog nooit kapot gegaan. Vanwege de prijs kocht ik wel eens een Asrock, maar tegenwoordig scheelt dat niet zoveel meer. Bovendien verbuikt de Asrock over het algemeen wat meer energie (soms wel 10W) en verbruikt de MSI het minste. De Asrock heeft wel een eSATA en S/PDIF aansluiting, maar die heb ik niet nodig voor mijn HTPC. Geluid gaat ook prima over HDMI en DTS-HD wil niet over S/PDIF. Ik heb 3 Asrock moederborden gehad waar wat aan mankeerde, dus die komt er bij mij ook niet meer in. Dit MSI moederbord was goed getest bij de collega's van HWI. http://nl.hardware.info/r...n-review-betaalbare-basis http://www.msi.com/product/mb/FM2-A75MA-E35.html

Specificaties

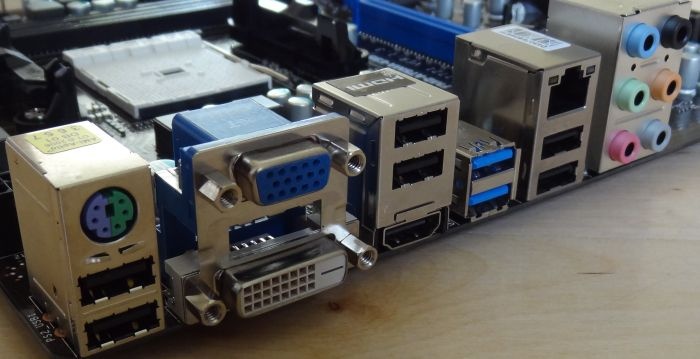

aansluitingen: 4xUSB 3.0, 4xUSB 2.0, VGA (D-Sub), DVI-D, HDMI 1.4a, PS/2, Ethernet LAN (RJ-45), Luidspreker/ koptelefoon uitgang, Microfoon ingang
https://en.wikipedia.org/...controller_hubs_.28FCH.29
http://www.msi.com/product/mb/FM2-A75MA-E35.html#?div=Detail

Uitpakken en installeren

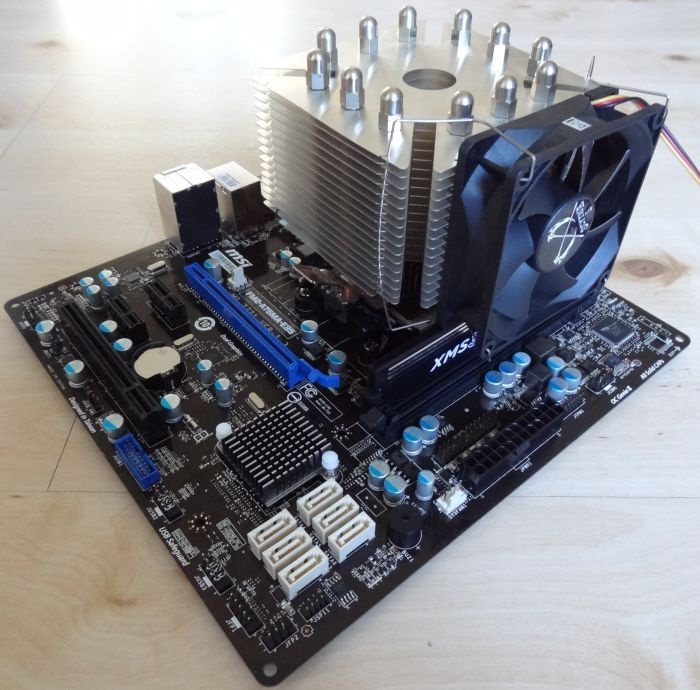

Het moederbord komt met 2 SATA kabels, een quick installation guide met foto's, een IO bracket en jawel een handleiding. (bij asrcok alleen in pdf) De oude AM3 koeler past goed en geheugen laat zich goed installeren. Het was wel even puzzelen met de HD-led, power en reset button en power-led. Er staat niet op het bord waar je deze moet aansluiten, dus de handleiding moet erbij. De + en - was ook niet echt duidelijk.
Wat vreemd was is dat de installatie DVD niet werkt icm Windows7 x64 SP1. Ik heb de drivers van de site gedownload, maar dit duurde wel een uurtje.

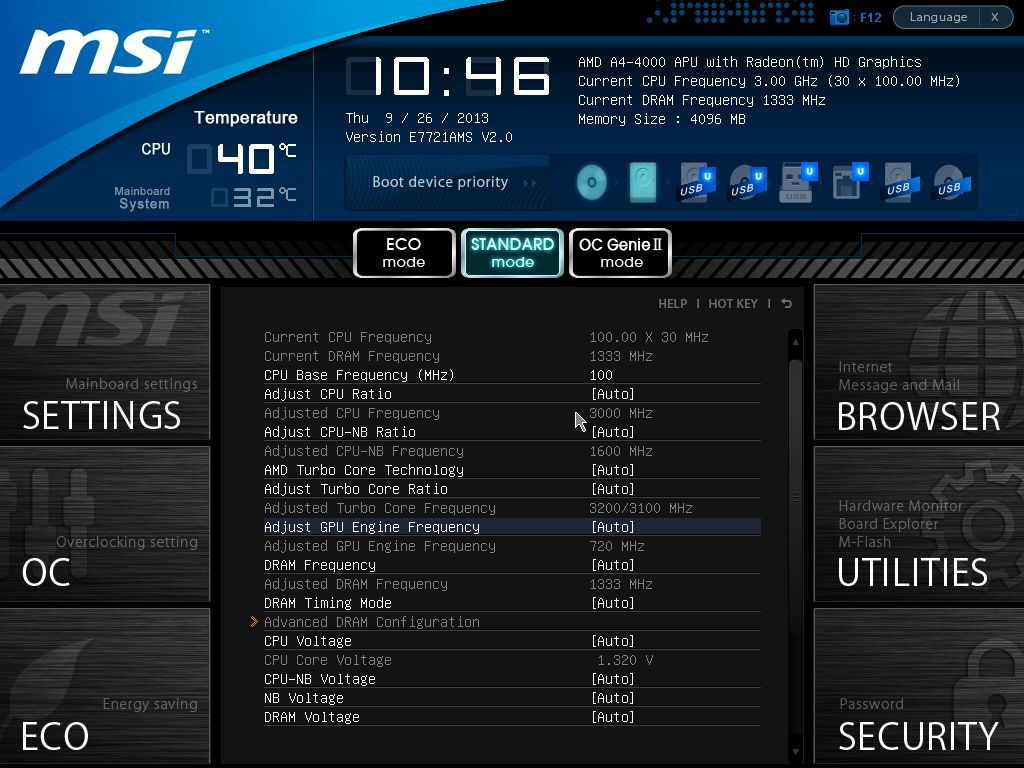

BIOS
Het opstarten gaat erg snel met het EFI BIOS. In het BIOS heb ik de COM en parallele poort uitgezet, die hadden ze wat mij betreft ook niet op het moederbord hoeven solderen. Het geheugen werd op de JEDEC spec's gezet en moest ik handmatig op XPM settings zetten in het BIOS. Helaas werkt dit niet. Heb verschillende settings geprobeerd, maar het lukt mij niet de XPM settings te activeren. Het BIOS heeft verder heel veel opties om te overclocken, maar aanpassen van de spanning over het geheugen, NB en SB is niet mogelijk. Verder kan de spanning over de CPU niet worden verlaagd, wel verhoogd. Het BIOS kun je updaten via een bootable MSDOS USB stick. Deze kun je maken mbv Rufus bootable USB.


MSI features
http://www.msi.com/produc...A-E35.html#/?div=Overview
OC genie II: Overclocken met 1 druk op de knop.
Click BIOS II: Hiermee kun je in Windows je BIOS instellingen wijzigen. Handig.
AMD Dual Graphics: Samenwerking tussen onboard grafische kaart en een PCIe insteek.
Super Charger: Voor de iPhone
HDMI 1.4
M-flash: Backup van BIOS op flashdrive
Live update 5: BIOS via netwerk updaten
USB saveguard: Voorkomen dat USB-sticks door statische elektriciteit kapot gaan.
Winki 3: Linux OS met een aantal functies.

Geluid
Het geluid van de Realtek ALC887 gebruik ik niet. Het geluid wordt gecodeerd verzonden via HDMI naar de Onkyo reciever en dat werkt goed.


De grafische chip
De HD7480d uit de A4-4000 is vergelijkbaar qua 3D met de Intel 4000. Blu-ray afspelen gaat goed, maar niet beter dan een onboard HD4200.
Zie A4-4000 review.

Temperaturen en spanning
De HWinfo spanningen kloppen niet met de spanningen die het BIOS aangeeft, vandaar dat ik de spreiding hierin niet kan aangeven.
De temperatuur is idle 30°C en onder load 40°C.


Energieverbruik
Uitgeschakeld in BIOS: COM-poort, parallele poort.
Configuratie: A4-4000, 1x5400rpm HD, 350W BeQuiet voeding, Synthe koeler 1000rpm, DVD+RW
PC uit: 3W
PC idle 1,4GHz: 24W
100% load GPU: 32W
100% load CPU: 45W (Cinebench 11.5 CPU)
100% load CPU+GPU: 50W
afspelen Blu-ray: 30-33W

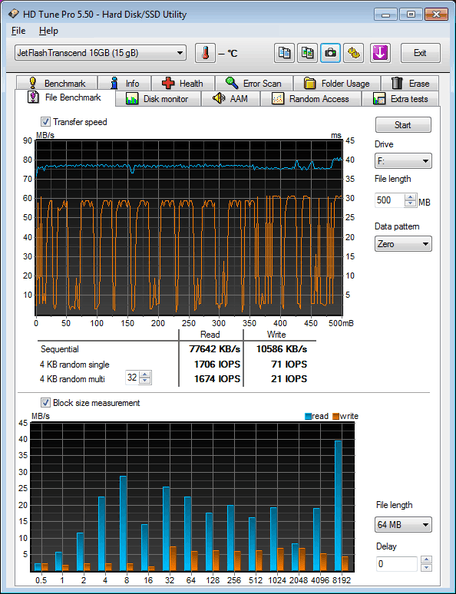

USB 3.0
Resultaten kun je vinden in mijn review van de Adata Superior S102 Pro en Transcend Jetflash 700 16Gb. Schrijven van kleine bestanden is een probleem, maar dat geld ook voor Intel moederborden. Lezen gaat goed.


Conclusie
Voor een HTPC werkt dit moederbord goed. Gezien het energieverbruik ook zeer geschikt als server lijkt mij. Als je geen SATA3 of USB3.0 nodig hebt kun je ook kiezen voor een A55 bord. MSI heeft een uitstekende reputatie en bouwt goede hardware. Jammer dat de software soms niet werkt.

Onderbouwde op- en aanmerkingen of verbeteringen zijn welkom.

Externe reviews
http://www.neoseeker.com/..._a75_motherboard_roundup/
http://www.tomshardware.c...a75-motherboard,3008.html
