Corsair CX450M Review

+3
-The_Mask- 8 augustus 2016, laatste update op 24 november 2016, 14.987 views

Corsair CX450M

Goede semi-modulaire voeding voor zijn prijs, met alleen maar zwarte kabels en daardoor prima te gebruiken in een behuizing met window. Prestaties zijn prima en vooral de spanningsregulatie is uitstekend. Kwaliteit is ook weinig op aan te merken, alleen de 12V condensators zouden nog iets beter kunnen.

Pluspunten

  • Uitstekende spanningsregulatie
  • Hoog rendement, tegen 80PLUS Silver aan
  • Semi-modulair design met allemaal zwarte kabels
  • Twee PEG stroomconnectors voor aansluiten videokaart met hoog verbruik
  • Mogelijkheid tot een extra modulaire sata of molex kabel
  • Goede interne kwaliteit voor zijn prijs
  • Stil genoeg voor de meeste mensen
  • Nette prijs

Minpunten

  • Niet onhoorbaar stil, dus niet geschikt voor de echte stilte freak
  • Kleine primaire condensator en daarmee waarschijnlijk een korte hold-up tijd
  • Kwaliteit 12V elco's kan beter
  • Vrij hoge ripple op de 12V onder volledige belasting
  • Sleeve bearing fan
  • Maar één sata kabel met maar vier sata connectors

Eindoordeel

Score: 4
Note: mocht de lay-out er slecht uitzien en zit je op een klein scherm te kijken, ga dan even naar http://tweakers.net/devicedetect/ en klik op "Desktop schermen (16" en groter)", na het lezen van de review kun je weer op automatisch klikken, mocht dat je voorkeur genieten.

Corsair CX450M
Vandaag een review van de 450W versie van de nieuwe Corsair CXM serie gemaakt door CWT. Deze nieuwe CXM serie is verkrijgbaar in een 450, 550 en 650W versie. De oudere CX750M en CX850M zijn andere voedingen en ook de oude CX430M, CX500M en CX600M, welke deze nieuwe CXM serie vervangt, zijn totaal andere voedingen.

Deze nieuwe CX450M, CX550M en CX650M zijn gebaseerd op hetzelfde interne design als de oude Corsair RM450, RM550 en RM650. Verschillen zijn dat deze voedingen semi-modulair zijn in plaats van volledig modulair, 80PLUS Bronze in plaats van 80 PLUS Gold, maar daar staat tegenover dat de prijs ook bijna gehalveerd is.

Deze nieuwe CXM serie kenmerkt zich door het gebruik van alleen maar zwarte kabels en een zwart uiterlijk, handig voor mensen met een venster in hun behuizing. Ook is de voeding maar 14 centimeter diep zodat die ook in past in behuizingen waarin alleen compacte ATX voedingen kunnen.

Door de DC-DC conversie van 12V naar 3,3V en 5V zou deze voeding ook ondersteuning moeten bieden voor de C6 en C7 power states van de Intel Haswell, Broadwell en Skylake CPU's.

In deze review zullen we weer kijken hoe deze voeding presteert onder verschillende belastingen en hoe het zit met de kwaliteit van de voeding. Het testen is weer gedaan bij Cooler Master in Eindhoven waar ik hun dure apparatuur mag gebruiken, waarvoor dank. :)

Ben je zelf opzoek naar een voeding of wil je nog meer te weten komen over voedingen, kijk dan eens in Voeding advies en informatie topic - Deel 32


InhoudsopgaveGa naar: Volgende hoofdstukGa naar: Inhoudsopgave


TestmethodeGa naar: Volgende hoofdstukGa naar: Inhoudsopgave

Voor het testen van deze voeding ben ik weer bij Cooler Master in Eindhoven geweest waarbij ik hun apparatuur weer kon gebruiken. Dit was de derde maal dat ik er ben geweest en de testmethode is vergelijkbaar met de tweede keer dat ik er was. De voedingen zijn dus op dezelfde manier getest als de Antec VPF 450W, Super Flower Leadex Platinum 650W, be quiet Dark Power Pro 11 650W en productreview: Cooler Master V Series V750 review door -The_Mask-

In vergelijking met de eerste keer dat ik bij Cooler Master was, is de testmethode veranderd. De stroom welke van de 12V wordt getrokken is nu groter ten opzichte van de 3,3V en 5V. Dit omdat dit meer realistisch is met de praktijk waar tegenwoordig ook steeds minder van de 3,3V en 5V wordt getrokken.

Naast de meer realistische waardes zitten er ook twee cross load tests in. Bij zo'n test wordt alle belasting op één of twee rails geplaatst terwijl er op een andere rails (bijna) geen load komt te staan.

Bij de eerste cross load test wordt de 3,3V en 5V tot de totale maximale load belast, waarbij evenveel stroom van beide rails wordt getrokken en waarbij de 12V rail wordt belast met maar 0,15A. Hiermee wordt getest als de voeding om kan gaan met de C6 en C7 powerstates welke je vind in Intel CPU's vanaf de Haswell generatie. Als een voeding deze test doorloopt zonder dat de spanningen buiten de ATX specificaties vallen dan is de voeding compatibel met de C6 en C7 slaapstand.

De tweede cross load test is de 12V rail tot de maximale opgegeven waarde belasten en de andere rails helemaal niet belasten. Zoiets zou bijvoorbeeld kunnen voorkomen als je de voeding gebruikt als tweede voeding in je PC voor bijvoorbeeld alleen de stroomvoorziening van de videokaarten via de PEG connectors.

MEETAPPARATUUR
Bij Cooler Master in Eindhoven heb ik gebruik gemaakt van de volgende apparatuur:
  • Chroma 6530 AC source
  • Yokogawa WT210 digitale vermogensmeter
  • Chroma 6334 high speed DC load mainframe met vier 63303 modules
  • Chroma 6334 high speed DC load mainframe met 2 63306 modules
  • Chroma 6334 high speed DC load mainframe met 2 63306 modules
  • Custom Cooler Master test board v1.0
  • Fluke 8845A digital precision multimeter
  • Tektronix DPO3034 digitale oscilloscoop
De Chroma 6530 AC Source is er voor het genereren van een stabiele spanning op de gewenste spanning en frequentie. De spanning die uit het stopcontact komt is normaal gesproken niet precies 230V en met de AC source is de spanning volledig te tunen. Instellen op 115V 60Hz is dus ook mogelijk voor het controleren van het behaalde 80PLUS certificaat.

De Yokogawa WT210 is een digitale vermogens meter en is een erg precieze AC meter, perfect geschikt voor het meten van de AC spanning, stroom en vermogen.

De Chroma 6334 high speed DC load mainframe met vier 63303 modules zijn voor het belasten van de 3,3V, 5V, -12V en +5Vsb.

Twee Chroma 6334 high speed DC load mainframes met elk 2 63306 modules, voor het belasten van de 12V.

Een Custom Cooler Master test board v1.0 hierop zitten alle connectors die je ook op de voeding vindt maar dan in female vorm, zodat je eenvoudig de voeding kunt aansluiten, dit test board is dan weer verbonden met de Chroma DC loads.

De Fluke 8845A digital precision multimeter is een erg nauwkeurige multimeter voor het uitlezen van de spanningen van de voeding.

En als laatste een Tektronix DPO3034 digitale oscilloscoop welke ik gebruik voor het uitlezen van de ripple en noise welke de voeding genereert.

Zelf beschik ik dan nog over een DT-2234C+ tachometer voor het meten van de draaisnelheid van de fan.

http://static.tweakers.net/ext/f/mkWQtGYUmqM7YYAlzAXLfnUW/full.jpg http://static.tweakers.net/ext/f/ixKRDcImkwo1RoWTjui8L2Hg/full.jpg


VerpakkingGa naar: Volgende hoofdstukGa naar: Inhoudsopgave

VERPAKKING
Een goede verpakking is belangrijk voor een voeding. Sowieso is het natuurlijk handig om wat informatie over de voeding te weten kunnen komen. Maar ook tegen transportschade is een goede verpakking belangrijk, het zou immers zonde zijn dat de voeding bij aankomst al kapot is.

https://tweakers.net/ext/f/9FyX8TkBOOTLZv4KNwkcgRkV/full.jpg

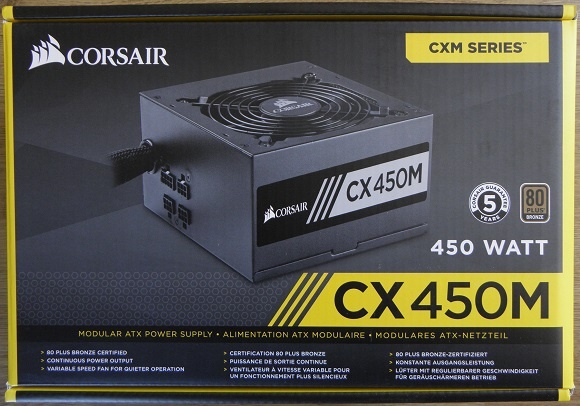

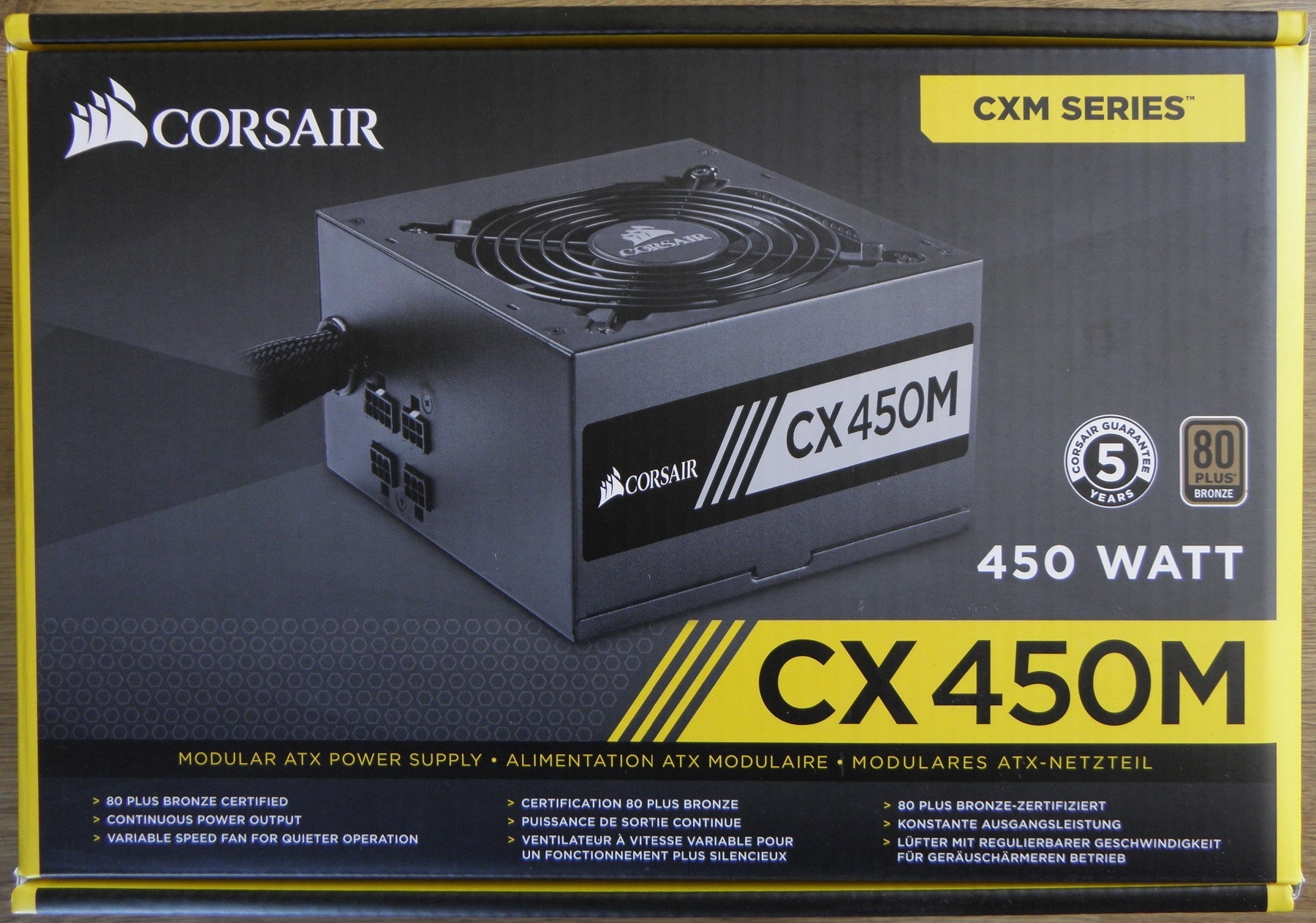

Op de voorkant van de verpakking zie je een afbeelding van de semi-modulaire CX450M voeding met daarbij een 80PLUS Bronze logo en 5 jaar Corsair garantie. Waarbij de Corsair garantie hoogstwaarschijnlijk moet staan voor goede en betrouwbare garantie. ;)

https://tweakers.net/ext/f/WcmBwE098Pa5BFGDX1oKW0YU/full.jpg

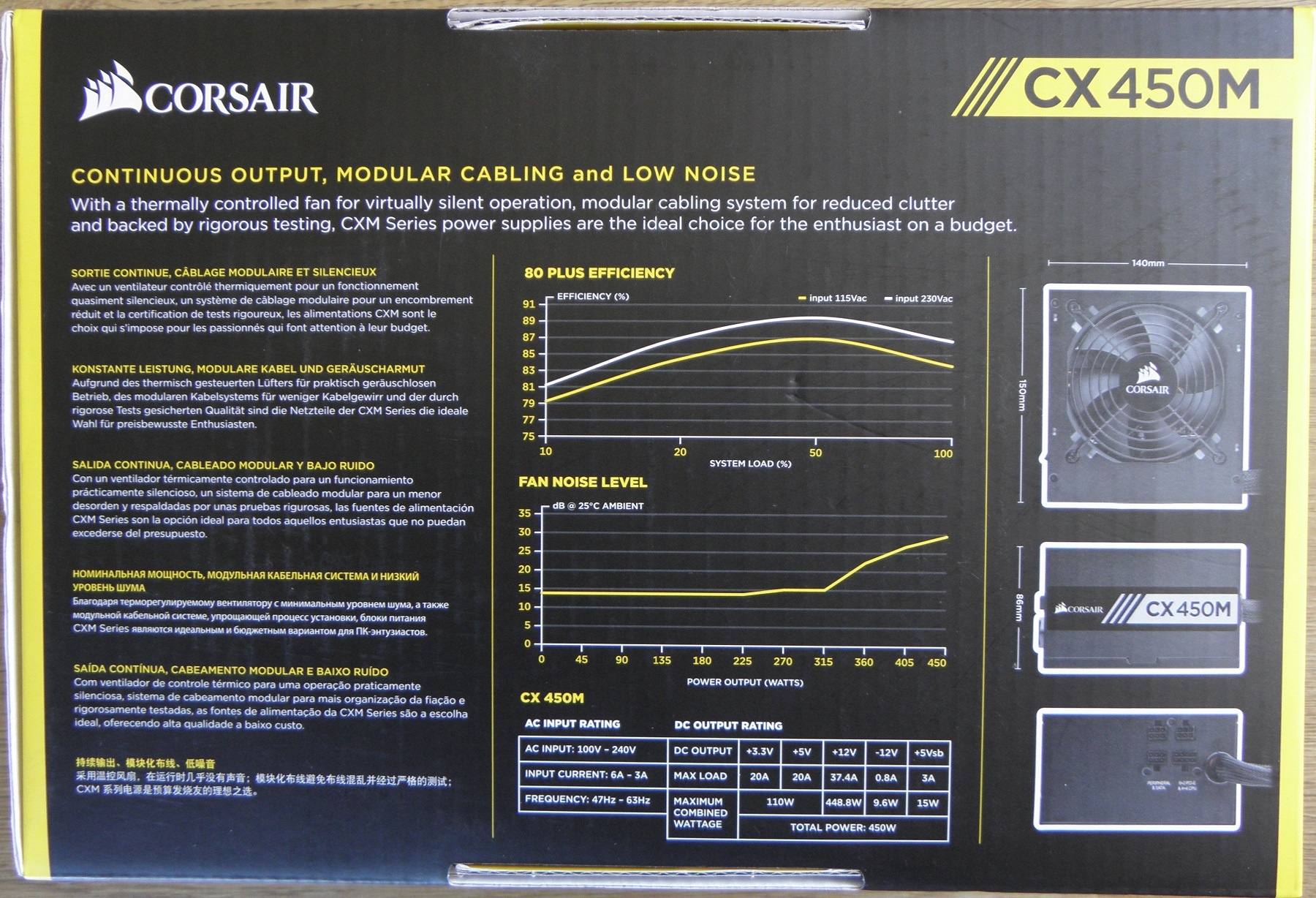

Op de achterkant staat "continuous output" wat betekent dat de voeding stabiel 450W kan leveren, "modular cabling" of te wel modulaire kabels, en "low noise" dus weinig geluid. Weinig geluid zou moeten komen door de temperatuur gestuurde fan, semi-modulair voor gemakkelijker kabelmanagement en ook staat de output tabel, afmetingen, efficiëntie curve en geluidscurve nog op de achterkant van de verpakking.

https://tweakers.net/ext/f/8CyJ7kupT6pHZJQcAGzGUIft/full.jpg

Op de bovenkant van de verpakking zie je de connectors staan en daarbij ook de kabellengte.

https://tweakers.net/ext/f/UG6WbqV4wz4izoIXyGiztgvF/full.jpg

Op de onderkant vindt je dan nog de productnaam, SKU en EAN code en ook nog het serienummer.

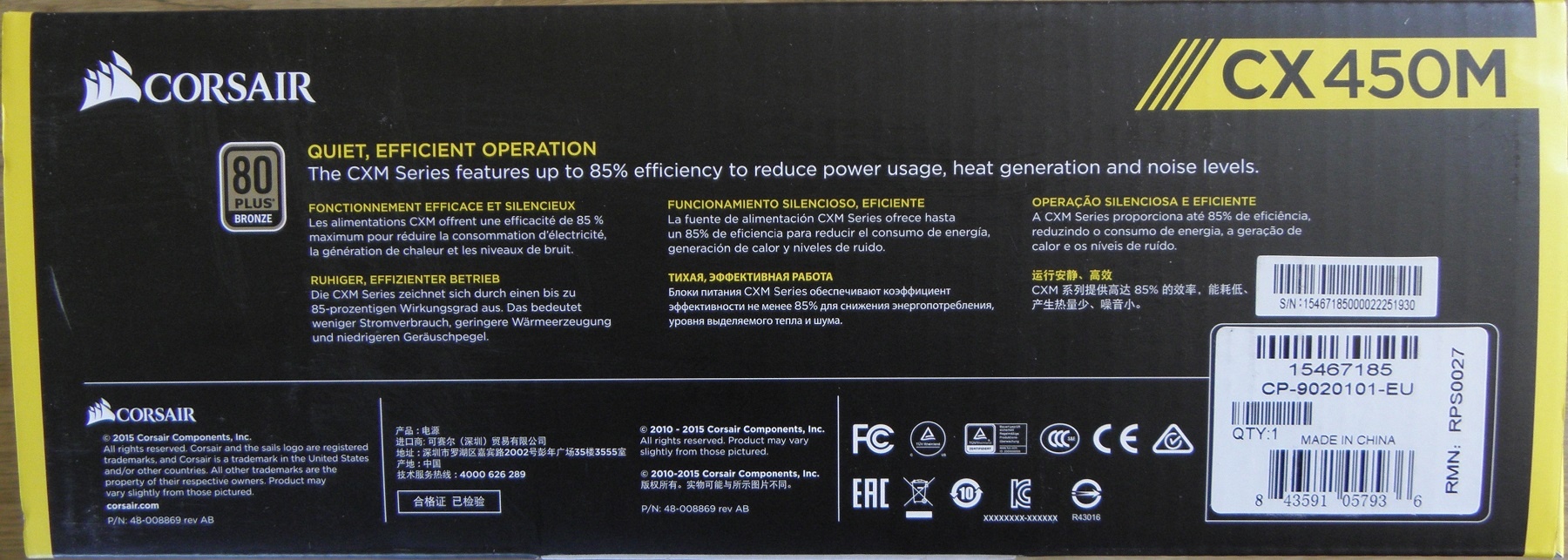

https://tweakers.net/ext/f/EySkFKBXcoqU8SAUbxRlMJHu/full.jpg https://tweakers.net/ext/f/6TlGSpYd5q03AqvNIB9zagnW/full.jpg

Beide zijkanten bevatten dan nog vergelijkbare informatie die we ook al terug zagen op de andere zijden.

VERPAKKINGSMATERIAAL
In de verpakking zelf vind je natuurlijk de voeding en zoals gezegd is goed verpakkingsmateriaal belangrijk tijdens transport. Voordat de voeding bij jou op de deurmat ligt is die immers de halve wereld rond geweest.

https://tweakers.net/ext/f/12spa4aVEode4Q7sII8PUAeR/full.jpg

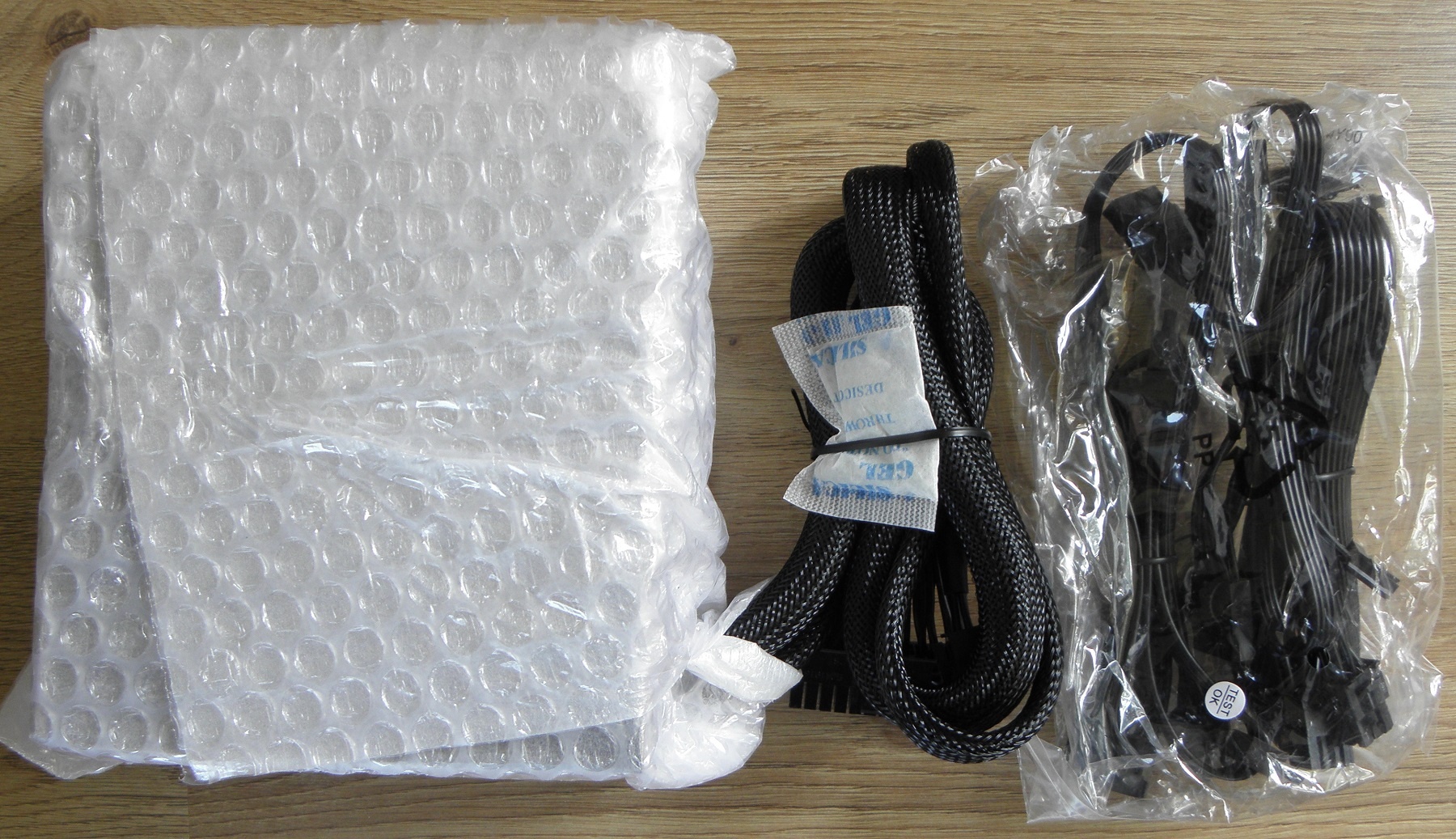

Als bescherming om de voeding wordt bubbeltjesplastic gebruikt met een schuimlaagje. Dit is voldoende tegen krassen, maar echt veel bescherming tegen trilling of val bied dit niet. De modulaire kabels zitten verpakt in een plastic zakje, voor kabels is dit prima.

ACCESSOIRES

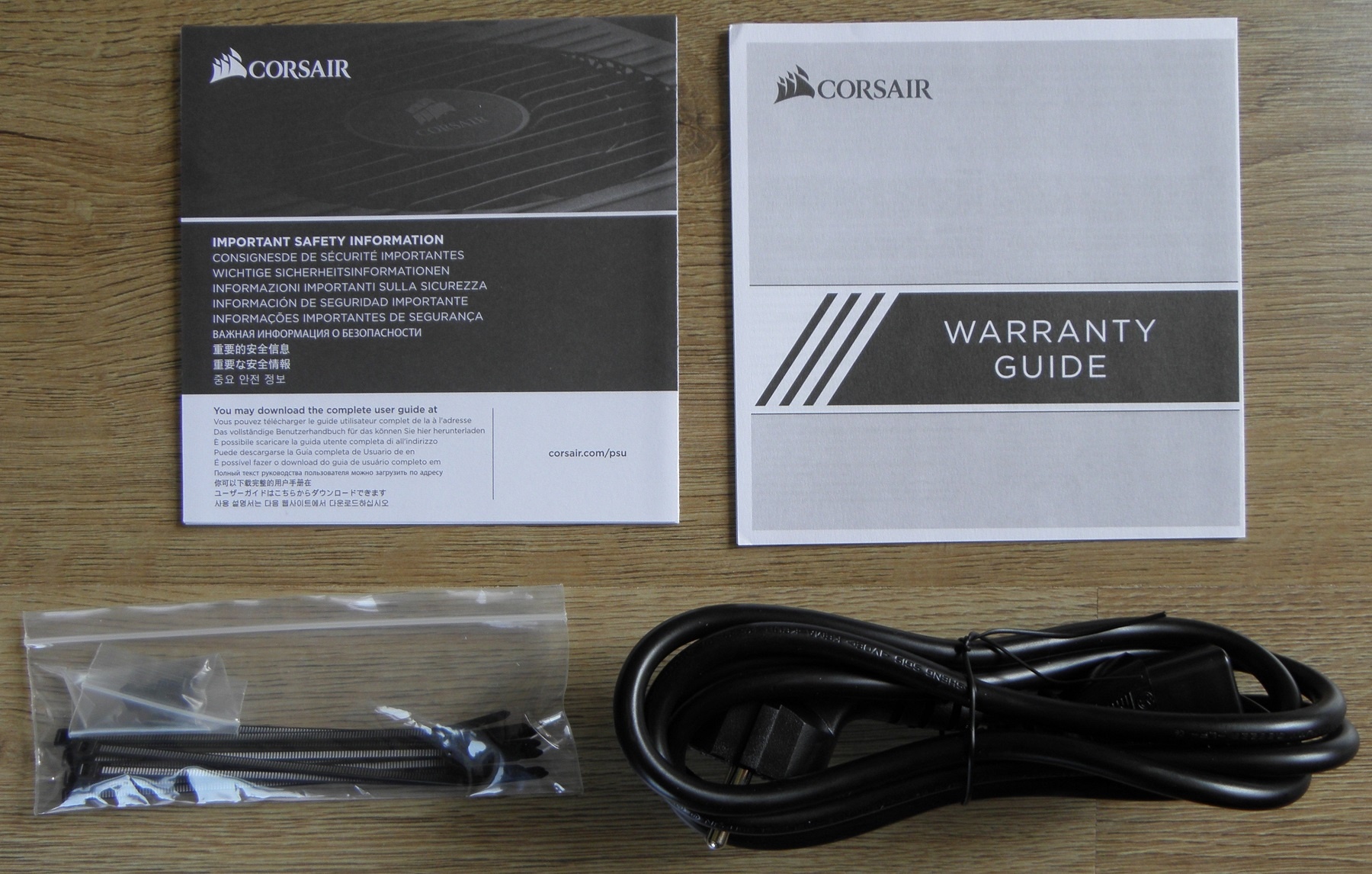

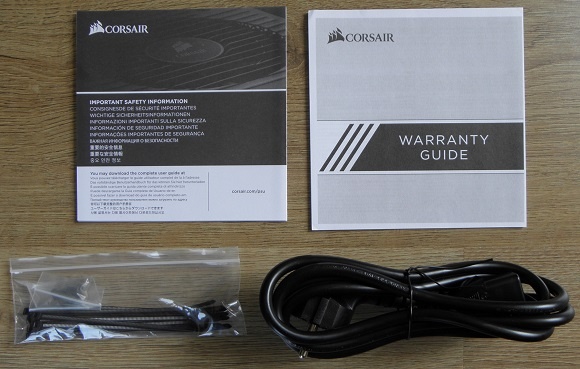

Het minimale wat je verwacht bij een voeding te krijgen is een AC powerkabel, vier schroefjes en een simpele handleiding. Daarnaast zitten er vaak ook nog wel wat tie-wraps bij en bij luxere voedingen soms ook nog wat extra's.

https://tweakers.net/ext/f/fa4NhND6yPwVADjMCioeaodN/full.jpg

Bij deze voeding worden vier schroefjes voor het bevestigen van de voeding in de PC geleverd. 10 tie-wraps voor het netjes weg werken van de kabels. Een AC kabel om de voeding aan te sluiten op het lichtnet. Een garantiehandleiding en veiligheidsblaadje. Handleiding zit er niet bij die is te downloaden via de website van Corsair.


UiterlijkGa naar: Volgende hoofdstukGa naar: Inhoudsopgave

UITERLIJK VOEDING
Het uiterlijk van de voeding is voor de meeste mensen niet echt belangrijk. Toch zie je nog maar heel weinig grijze voedingen. Verreweg de meeste retail voedingen zijn wel zwart gespoten. Grootste reden hiervoor is dan ook dat het een premium gevoel geeft. Onbewust gaat men zo'n voeding waarschijnlijk toch beter vinden terwijl men de voeding eigenlijk nooit ziet als de behuizing geen venster heeft. Al zie je wel steeds meer high-end behuizingen met venster verschijnen en ook bij andere onderdelen lijkt het uiterlijk steeds belangrijker te worden. Bij andere onderdelen zie je nu ook dat we nieuwe hype hebben en dat is dat elk onderdeel LED's moet hebben, daar hebben voedingen over het algemeen (gelukkig) nog geen last van. ;)

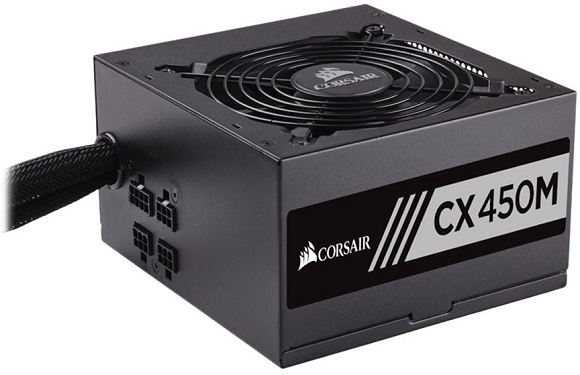

https://tweakers.net/ext/f/c1mvnFE4Xqbi07JztxguoBBf/full.png

Op bovenstaande productafbeelding van Corsair zie je de CX450M. Zoals je kunt zien is dit een mat zwarte semi-modulaire voeding. Door de geringe diepte van 14cm zou die ook moeten passen in veel kleinere behuizingen waar alleen een korte ATX voeding in zou passen.

https://tweakers.net/ext/f/79SRqfAyemEc3FM6MnfIu2St/full.jpg

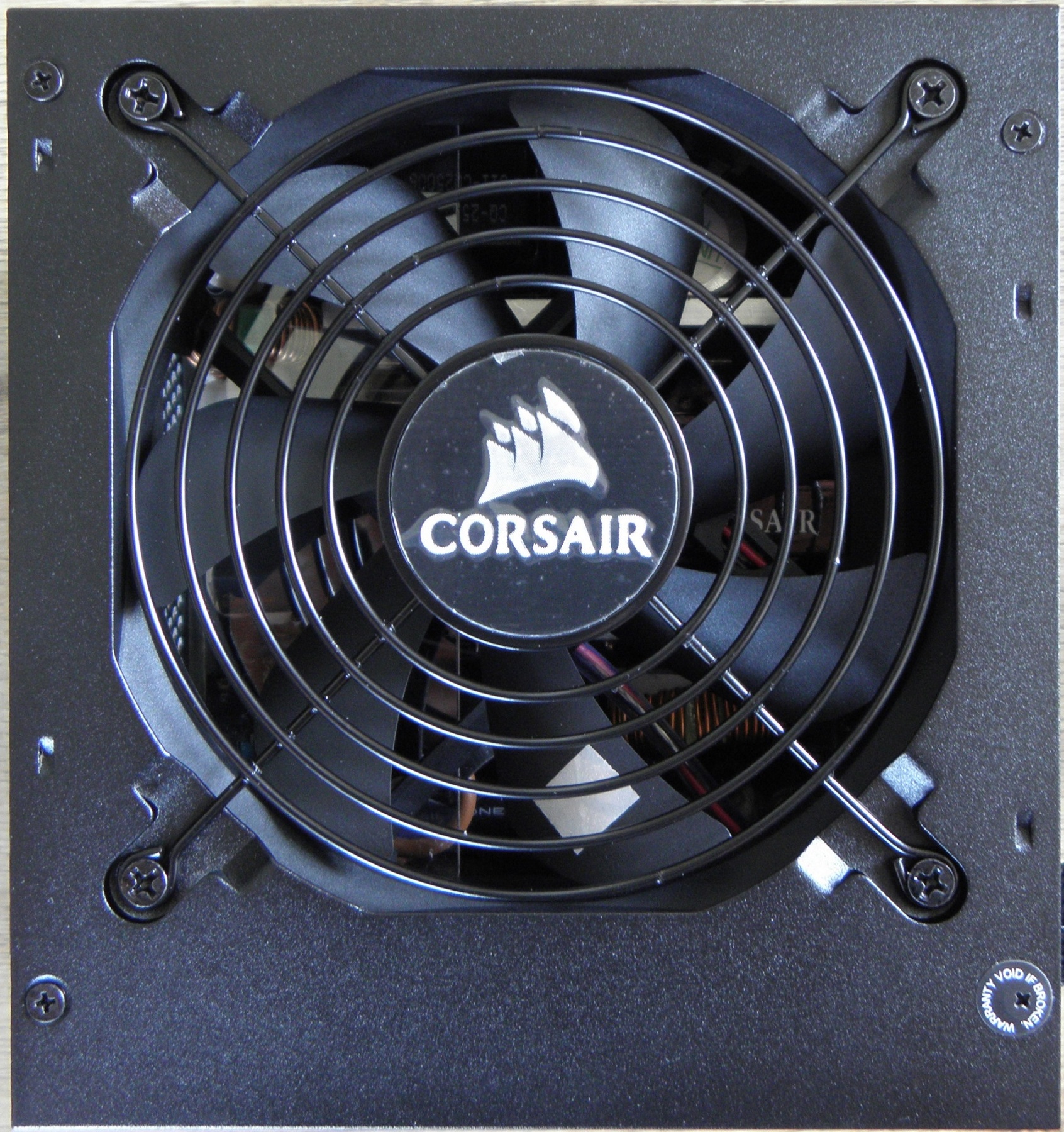

Aan de onderkant van de voeding is de 120mm fan zichtbaar achter het goed open fan rooster. Zo'n fan rooster zorgt er voor dat je niet per ongeluk bijvoorbeeld je vingers tussen de fan bladen kunt steken, dit kan namelijk vrij pijnlijk zijn. Doordat het rooster goed open is kan er voldoende lucht worden aangezogen. Ook is dit een stuk stiller dan een relatief dicht geperforeerd stuk metaal, wat door turbulentie veel geluid kan maken. (het zilverkleurig stickertje is voor fan speed metingen)

https://tweakers.net/ext/f/eHd9h3RmjQnlMZTmDQh7JHKm/full.jpg

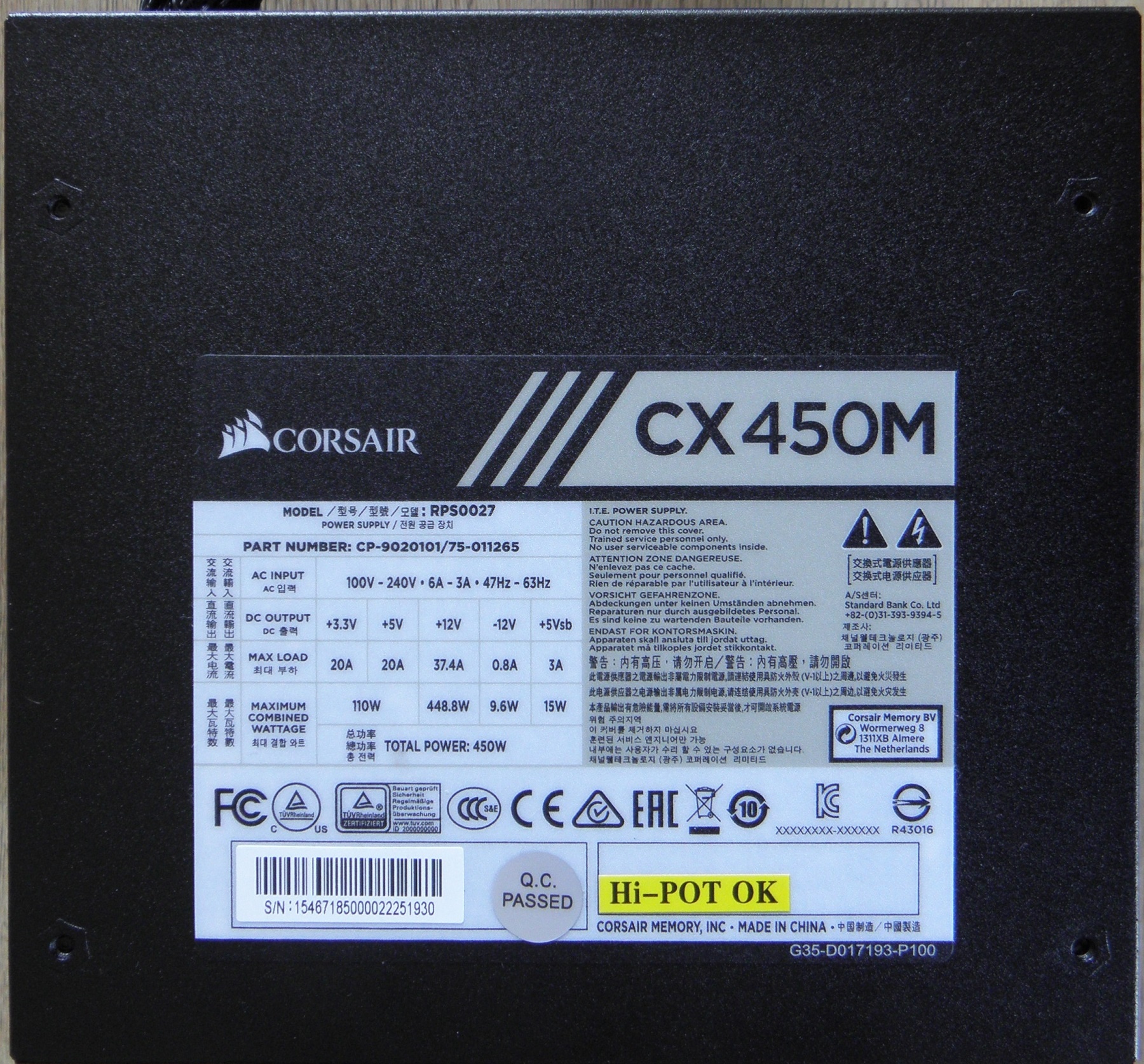

De bovenkant van de voeding bevat een sticker met daarop een aantal specificaties van de voeding. Ook staat erop dat je de voeding niet moet openen omdat dat gevaarlijk is en daarnaast voor een normale gebruiker ook niet nuttig is, aangezien je niet zo maar iets kunt vervangen.

Ik vind het zelf altijd maar bijzonder dat fabrikanten vaak wel erg hun best doen op het uiterlijk van de voeding en zo ook deze voeding die helemaal mat zwart is en waarbij ook alle kabels volledig zwart zijn, maar er dan vervolgens wel een erg opvallende grote sticker op plakken. Terwijl je juist de bovenkant bij een window vaak het meest ziet, dat mag wat mij betreft dus wel aangepast worden, zonder dat er een PSU cover aan te pas hoeft te komen.

https://tweakers.net/ext/f/8PRWu0hDos2v0C5V9meBALNC/full.jpg

https://tweakers.net/ext/f/Xnc3LI048vFR38yua11MYmcO/full.jpg

Bij één van de twee zijkanten zit de sticker ondersteboven geplakt, zodat als je de voeding ondersteboven (met de fan omhoog) in de behuizing zou plaatsen de sticker op de zijkant nog steeds goed om staat. Normale manier van de voeding plaatsen is met de fan naar onder zodat de voeding koele lucht van onder de behuizing kan weg zuigen. Hiervoor moet de behuizing echter wel een opening aan de onderzijde hebben.

https://tweakers.net/ext/f/clsSbkRNE6DZ5cMOuxsDBskC/full.jpg

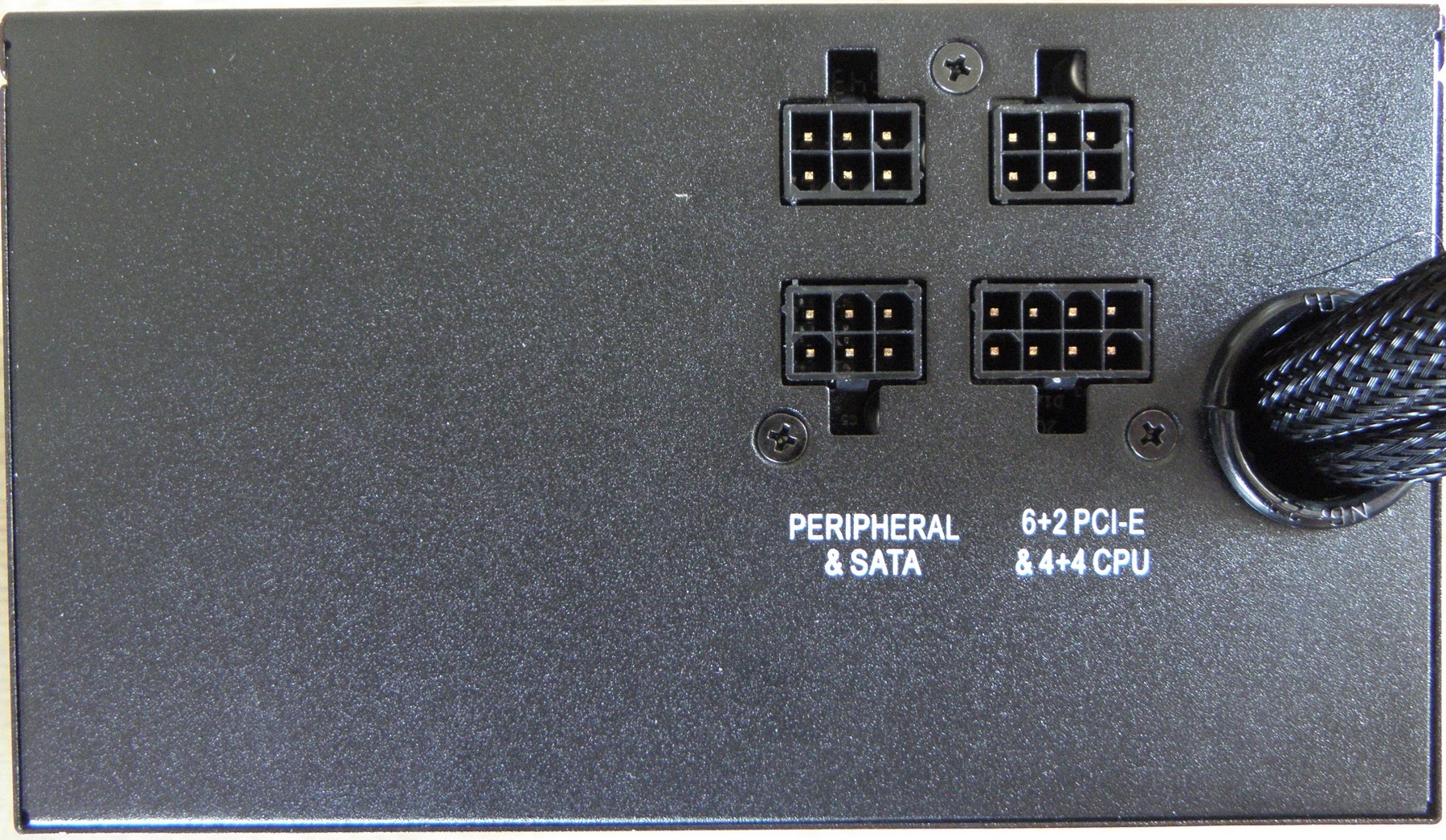

Aan de voorkant van de voeding is het semi-modulaire design zichtbaar. De twee vaste kabels zijn een 4+4 pins EPS connector, te gebruiken als 4 pins ATX12V stekker of als 8 pins EPS stekker en een 20+4 pins ATX stekker welke gebruikt kan worden voor een hele oude PC welke nog een 20 pins ATX stekker nodig heeft en een moderne PC welke een 24 pins ATX stekker gebruikt.

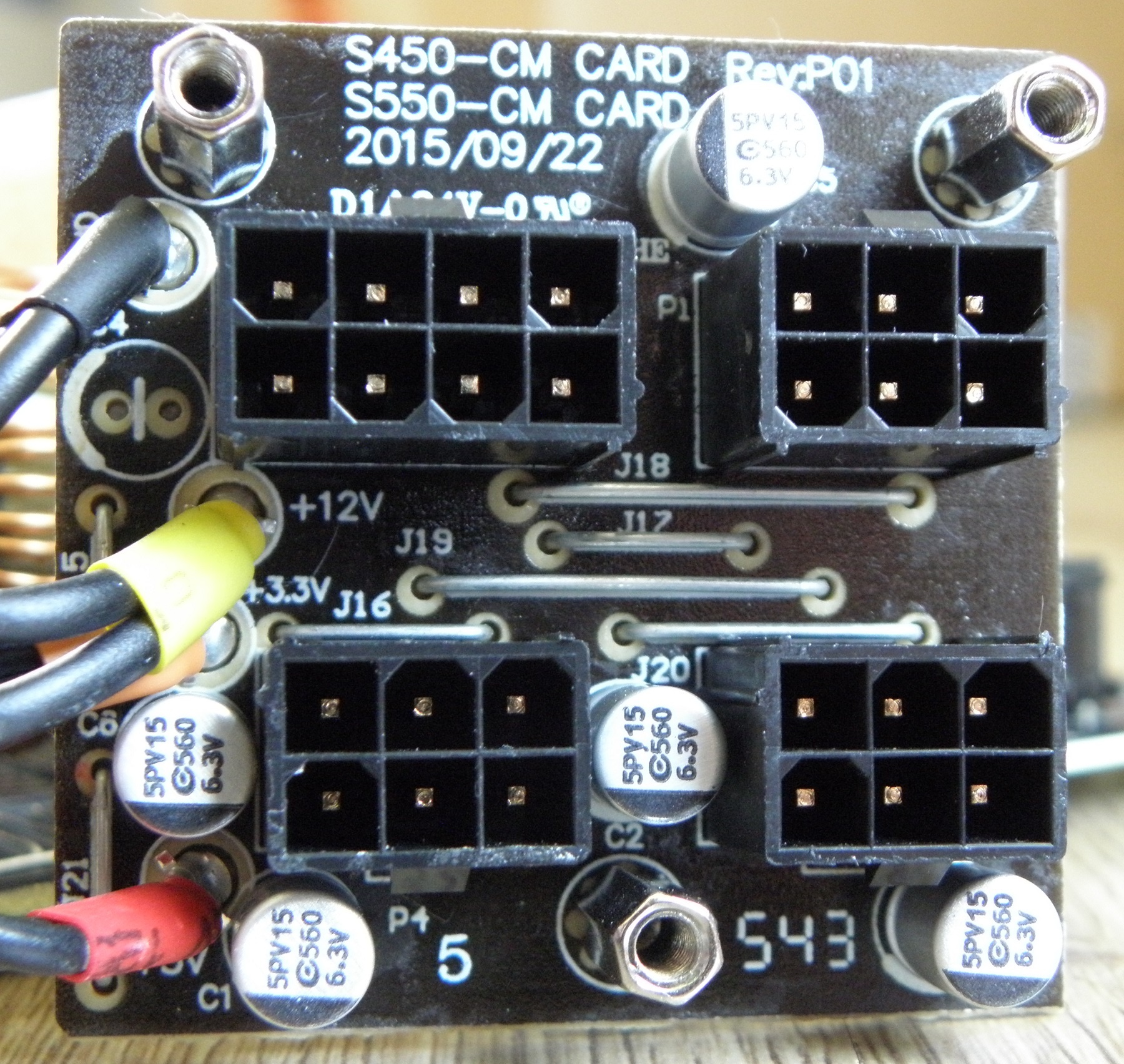

De drie sockets met 6 pinnen zijn te gebruiken voor modulaire kabels met sata en molex connectors. Bij deze voeding krijg je echter twee van deze kabels, één kabel met molex connectors en één kabel met sata connectors. Je zou dus nog een extra kabel via Corsair kunnen kopen, mocht je te weinig hebben aan het huidige aantal.

De socket met 8 pinnen kan zowel gebruikt worden voor een kabel met PEG connectors of een kabel met extra 4+4 pins EPS connector. Bij deze voeding wordt echter één kabel met twee 6+2 pins PEG connectors geleverd, zodat je ook een redelijke high-end videokaart kunt aansluiten. Wat ook gewoon moet kunnen met een 450W voeding, zeker zonder overklokken. Mocht je een voeding met twee EPS connectors zoeken, dan kun je deze gebruiken, maar moet je de PEG connectors dus opofferen en een extra EPS kabel via Corsair bestellen.

https://tweakers.net/ext/f/8wQjQRonKoqnHcoSvVr7IuP7/full.jpg

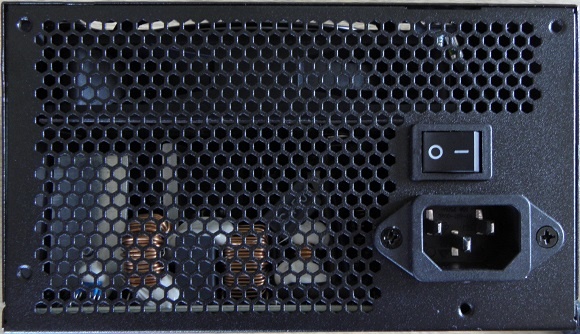

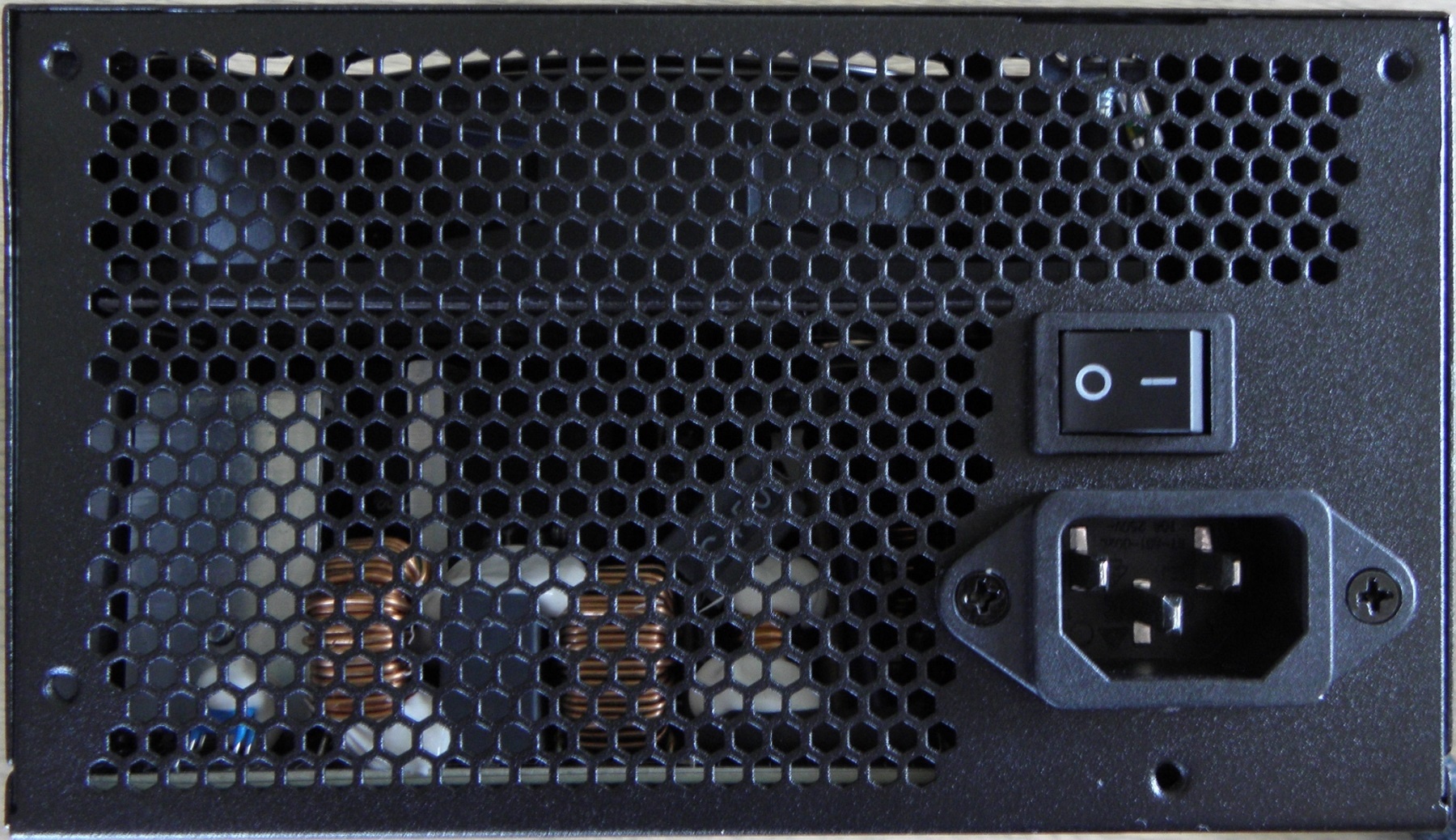

De achterkant is voorzien van een honinggraadstructuur en is meer dan open genoeg voor een 450W voeding zoals deze, de luchtstroom zou niet beperkt mogen worden.

KABELS EN CONNECTORS
Zelf ben ik van mening dat voedingen zoals deze wel allemaal zwarte draden mogen hebben. De meerprijs hiervan lijkt mij vrij klein, maar het staat wel veel netter. Een behuizing met een venster en uiterlijk wordt immers als maar populairder bij computer onderdelen en dan wil je wel minimaal zwarte kabels, anders ziet het er niet echt heel mooi uit. Wat je ook van een 450W voeding mag verwachten zijn minimaal twee PEG stroomconnectors zodat een leuke high-end videokaart van stroom voorzien kan worden.

Een voeding zoals deze kan namelijk prima een high-end videokaart met hoog verbruik zoals een Fury, Fury X of GTX 980 Ti in samenwerking met bijvoorbeeld een Core i5 of i7, zolang er maar niet overgeklokt wordt, of het moet een kleine overklok zijn, dan moet het vaak nog wel kunnen. Met een videokaart zoals de R9 380, R9 380X, RX 480, GTX 970, GTX 980, GTX 1070 of GTX 1080 samen met een i5 of i7 is een wel een ruimere overklok mogelijk samen met deze voeding. Al is het misschien in het geval van een GTX 1080 een beetje vreemd om zo'n relatief goedkope voeding te nemen, betere kwaliteit zoals bij de Corsair RMx serie is dan meer logisch.

Maar alles beter dan een voeding van matige of slechte kwaliteit natuurlijk. Dat komt helaas nog veel te veel voor. Mensen die gaan voor matige of slechte kwaliteit en dan een voeding zoeken met zoveel mogelijk vermogen volgens het stickertje. Maar dit is het meest domme wat je kunt doen, kwaliteit moet altijd boven kwantiteit staan en nutteloos vermogen heb je ook nog niks aan.

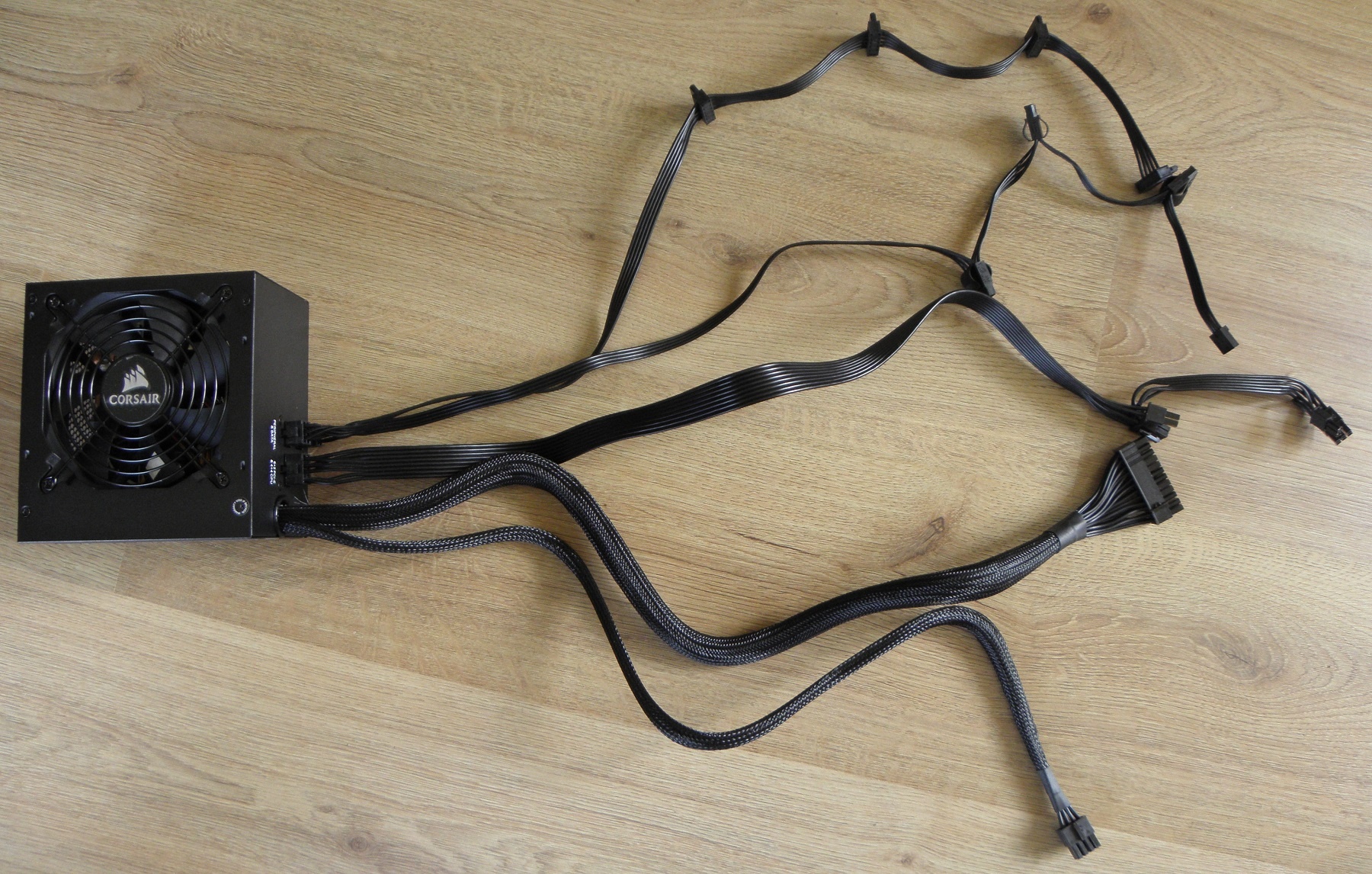

https://tweakers.net/ext/f/BE6ssh1maPxb40eSV2KhBCbm/full.jpg

De kabels welke vast aan de voeding zitten, de 24 pins ATX kabel en 4+4 pins EPS kabel hebben zwarte draden met zwarte sleeving en de modulaire kabels zijn plat en zwart uitgevoerd. Voor een voeding in de lage prijscategorie is dit naar mijn idee de beste combinatie van lage prijs en een goed uiterlijk. Niks op aan te merken dus.

Kabels en connectors
Kabelsoort
Kabellengte
Draaddikte
12V rail
Vaste kabels
20 + 4 pins ATX60 cm18, 20 en 22 AWGn.v.t.
4+4 pins EPS64 cm18 AWGn.v.t.
Modulaire kabels
6+2 pins PEG + 6+2 pins PEG60 + 15 cm16 + 18 AWGn.v.t.
Molex + molex + molex + floppy45 + 10 + 10 + 10 cm18 + 18 + 18 + 20 AWGn.v.t.
SATA + SATA + SATA + SATA35 + 12 + 12 + 12 cm18 + 18 + 18 +18 AWGn.v.t.


Corsair heeft bij deze voeding echt nagedacht over welke kabels en draden gebruikt moeten worden op welke plaats. Kijkend naar de andere voedingen waarvan ik een review heb geschreven is dit echt de meest doordachte wat betreft dit onderwerp.

Zo zitten in de 24 pins ATX kabel 18, 20 en 22 AWG draden. waarbij de 12V draden dikke 18 AWG draden zijn, de 3,3V, 5V en grounds een combinatie is van 20 AWG en 18 AWG en de draden waar weinig stroom over loopt 5Vsb, -12V en feedback draden zijn dunne 22 AWG draden.

Voor de 4+4 pins EPS kabel en dubbele 6+2 pins PEG kabel geld hetzelfde. De 4+4 pins EPS kabel heeft vier 12V en vier ground draden welke allemaal 18 AWG dik zijn. Het eerste stuk van de PEG kabel gebruikt zelfs 16 AWG draden doordat hier de stroom van beide PEG connectors door drie 12V draden moeten, dikkere draden is hier aan te raden. Het stuk tussen de twee PEG connectors is wel weer 18 AWG, maar hier loopt dan ook de helft van de stroom door, ook weer volledig over nagedacht.

Voor de sata en molex connectors geld hetzelfde ook weer de juiste kabeldikte. Maar ook de kabellengtes zijn allemaal prima en zelfs aan de lange kant voor een voeding in deze prijscategorie. Hier valt dus eigenlijk niks op aan te merken.


SpecificatiesGa naar: Volgende hoofdstukGa naar: Inhoudsopgave

ALGEMENE SPECIFICATIES
Hieronder staan de algemene specificaties, opgegeven door de fabrikant. Specifiek dat er bij gezet, aangezien het nogal eens voorkomt dat de specificaties welke de fabrikant opgeeft niet helemaal juist zijn, bewust of onbewust.

Algemene specificaties
Max. DC vermogen
450W
Input Range
100-240V, 47-63Hz
PFC
Actieve PFC
Rendement
80PLUS Bronze
Modulair
Ja, semi
Kabel sleeving
Ja, 20+4 pins ATX en 4+4 pins EPS
Zwarte kabels
Ja
Intel Haswell certified
Ja
Bedrijfstemperatuur
0°C - 40°C
Beveiligingen
Over Voltage Protection
Under Volt Protection
Over Power Protection
Short Circuit Protection
Koeling
120 mm sleeve bearing fan (Hong Hua HA1225H12S-Z, 12V, 0,58A, 2200 RPM)
Afmetingen
150 mm (W) x 86 mm (H) x 140 mm (D)
Formfactor
ATX V2.4
Garantie
5 jaar
Prijs


RAIL VERDELING
Hetgeen waar je o.a. op moet letten bij het kopen van een voeding is het totale vermogen op de 12V. Een voeding welke in verhouding weinig vermogen op de 12V kan leveren is van slechte kwaliteit of het is een heel oud model. Welke van de twee het ook moge zijn, in zo'n geval is het sowieso beter om hem niet te nemen. Moderne PC's trekken namelijk verreweg het meeste vermogen van de 12V. Als een voeding dan daar weinig op kan leveren kun je er niet zoveel mee. Voorbeeld: heb je een 600W voeding welke maar 300W op de 12V kan leveren, kun je hem waarschijnlijk maar als 350W voeding gebruiken. Een normale PC zal namelijk maar iets van 50W van de 3,3V en 5V trekken en de rest van de 12V. Aangezien er dus maar 300W op de 12V beschikbaar is en de voeding dus maar 50W van de 3,3V en 12V zal halen kun je maar rond de 350W totaal gebruiken. Een goede leidraad om aan te houden is dus dat de het totale vermogen op de 12V niet lager moet zijn als 50W van het totale vermogen.

Rail verdeling
AC INPUT
100-240Vac 10-5A 60-50Hz
DC OUTPUT
+3.3V
+5V
+12V
-12V
+5Vsb
20A
20A
37,4A
0,8A
3A
MAX. POWER
110W
448,8W
9,6W
15W
450W

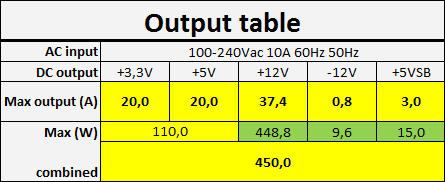

Met 448,8W op de 12V kan de voeding (bijna) al zijn vermogen op de 12V leveren, wat perfect is. Ook is de 3,3V en 5V met 110W goed genoeg voor een moderne PC. Alleen voor hele oude PC's is dit wat weinig, maar dan hebben we over een high-end PC van 15 jaar geleden of nog ouder. Totaal niet interessant meer dus.

BEVEILIGINGEN
Zoals je hierboven bij de specificaties al kon zien zou de voeding over de volgende specificaties moeten beschikken: OVP, UVP, OPP en SCP. OCP en OTP lijken te missen volgens de specificaties. Maar later in de review kun je lezen dat OCP wel degelijk aanwezig lijkt te zijn voor de 3,3V en 5V, alleen 12V mist maar dit voegt toch niks toe boven op de OPP bij een voeding zoals deze. Zelfs OTP is aanwezig, maar ik ga er dan hier vanuit dat het niet geïmplementeerd is.

Edit: OCP op de 3,3V en 5V is dus wel aanwezig en ook de OTP is ook geïmplementeerd, de site van Corsair klopt niet aldus Corsair.

OCP, Over Current Protection moet er voor zorgen dat je niet te veel stroom van één rail kunt trekken. Een grote stroom op één rail kan bijvoorbeeld komen door kortsluiting maar ook bijvoorbeeld door heel veel hardeschijven welke vaak ook wel wat van de 5V nemen. De OCP moet er dan voor zorgen dat de voeding uitschakelt als je te veel stroom van één rail wil trekken, zodat de voeding niet beschadigd kan worden door overbelasting.

OCP wordt ook gebruikt voor het splitten van de 12V over meerdere rails. Een single rail 12V voeding, mist dus gewoon de Over Current Protection op de 12V. Dit heeft als nadeel dat bij kortsluiting de voeding minder snel zal uitschakelen. Nu is dit bij voedingen met lagere vermogen een minder groot probleem, doordat de SCP en OPP het kunnen opvangen. Maar als je het hebt over voedingen van bijvoorbeeld 1000W of nog hoger dan is single rail 12V vrij gevaarlijk bij kortsluiting.

OVP, Over Voltage Protection moet er voor zorgen dat bij een defect in de voeding waarbij de uitgangsspanning veel te hoog wordt de PC wordt beveiligt tegen de voeding. De OVP moet er dan voor zorgen dat de voeding uitschakelt.

UVP, Under Voltage Protection is vergelijkbaar met de OVP, maar in dit geval gaat het erom dat de spanning niet te laag wordt.

OPP, Over Power Protection is de bescherming tegen totale overbelasting van de voeding. Bij een goede voeding mag je verwachten dat die ingrijpt rond de 120% belasting. Bij 500W voeding is dat dus als je 600W uit de voeding trekt. Zo kan de voeding piekjes die net boven de maximale waarde van de voeding zitten prima opvangen, zonder dat de voeding uitschakelt. Dit betekent echter wel dat de voeding ook die 120% belasting zonder problemen moet kunnen leveren. Je wil natuurlijk niet dat de voeding ontploft voordat de OPP ingrijpt.

SCP, Short Circuit Protection of te wel de kortsluitbeveiliging. Bij kortsluiting op één of meerdere rails wil je natuurlijk niet dat de voeding aanblijft dit kan het onderdeel dat de kortsluiting veroorzaakt immers alleen maar meer stuk maken en ook kan dit voor brand zorgen. Overigens doet de OCP en UVP vaak een vergelijkbaar iets, bij kortsluiting is de stroom immers heel groot en zakt de spanning vaak in doordat er zoveel stroom geleverd moet worden. Deze beveiligingen hebben dan ook een vergelijkbare functie.

OTP, Over Temp Protection moet er voor zorgen dat de voeding uitschakelt als deze te warm wordt. Bijvoorbeeld door het falen van een fan of door heel veel stof. Een voeding welke te warm wordt gaat veel sneller stuk en warmte kan ook voor veel slechtere performance zorgen. Een goedwerkende OTP is daarom ook belangrijk.


InternGa naar: Volgende hoofdstukGa naar: Inhoudsopgave

DE FAN
De fan van de voeding is een belangrijk onderdeel. Zo moet de fan genoeg airflow bieden om de voeding koel te houden. Als de voeding namelijk te warm wordt kan dit negatieve gevolgen hebben op de prestatie van de voeding. En als er een onderdeel echt veel te warm wordt kan die zelfs stuk gaan, waarbij het mogelijk is dat er schade aan de PC ontstaat. Naast genoeg airflow is de kwaliteit van het lager ook belangrijk, dit bepaalt namelijk hoe lang de fan mee gaat. Een echt goed lager kan tientallen jaren mee, terwijl een slecht lager al na een paar jaar versleten kan zijn. Naast dat is er natuurlijk ook het verschil in geluid. Lagers zelf maken geluid, maar ook de fan en het rooster kunnen door luchtstromen geluid maken.

https://tweakers.net/ext/f/3i2GMmPtU5DT3mc6caviZEgu/full.jpg

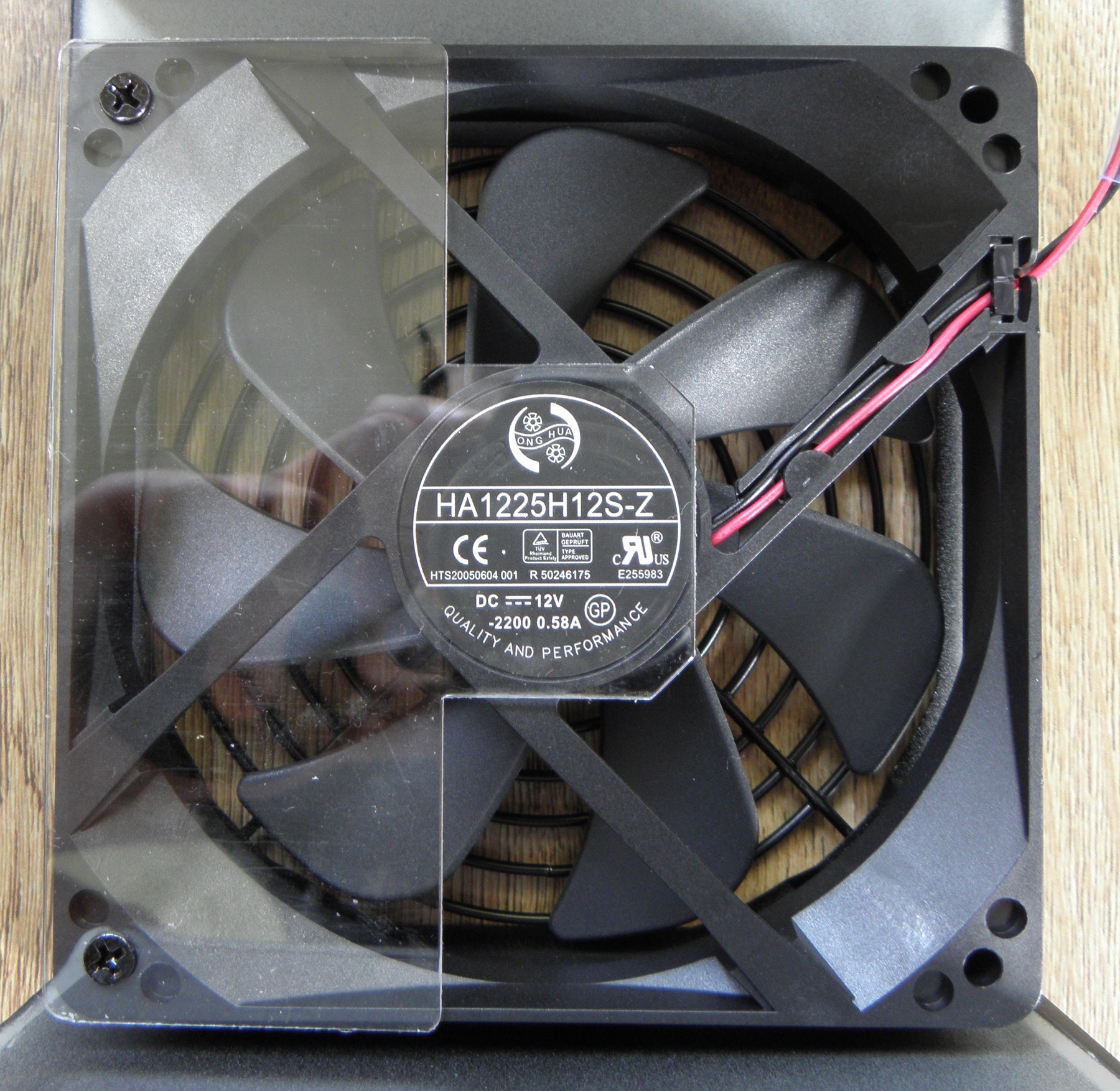

De fan in de CX450M is een Hong Hua HA1225H12S-Z met sleeve bearing (glijlager) volgens Corsair. De Hong Hua HA1225H12S-Z kan echter ook een rifle bearing fan zijn, maar deze vinden we alleen terug in de Vengeance serie en niet in deze CXM serie.

Sleeve bearing (glijlager) is het goedkoopste type lager en heeft ook de kortste levensduur, voor een voeding in deze prijscategorie is sleeve echter vrij normaal. Rifle bearing is een variant van sleeve, maar door de aanwezigheid van een spiraalvormige groef wordt het lager continue gesmeerd waardoor de levensduur aanzienlijk toeneemt en ook is het lager stiller.

TOTAALBEELD INTERN

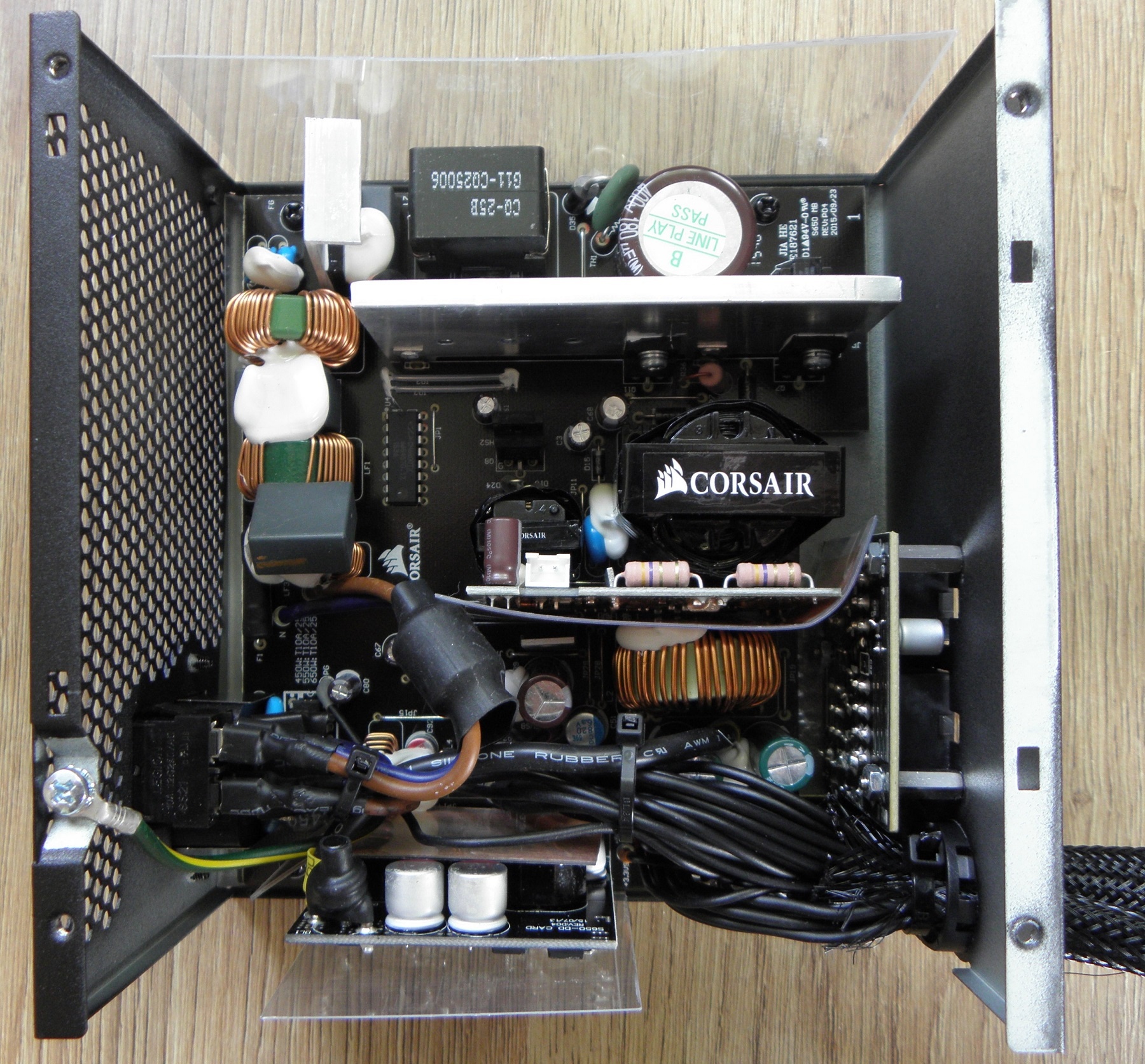

Als eerste een plaatje van hoe de voeding er van binnen uitziet. Bij het openen van de voeding verlies je overigens de garantie, je hebt er daarnaast vaak ook niks aan en open de voeding ook zeker niet terwijl de stekker nog in het stopcontact zit!

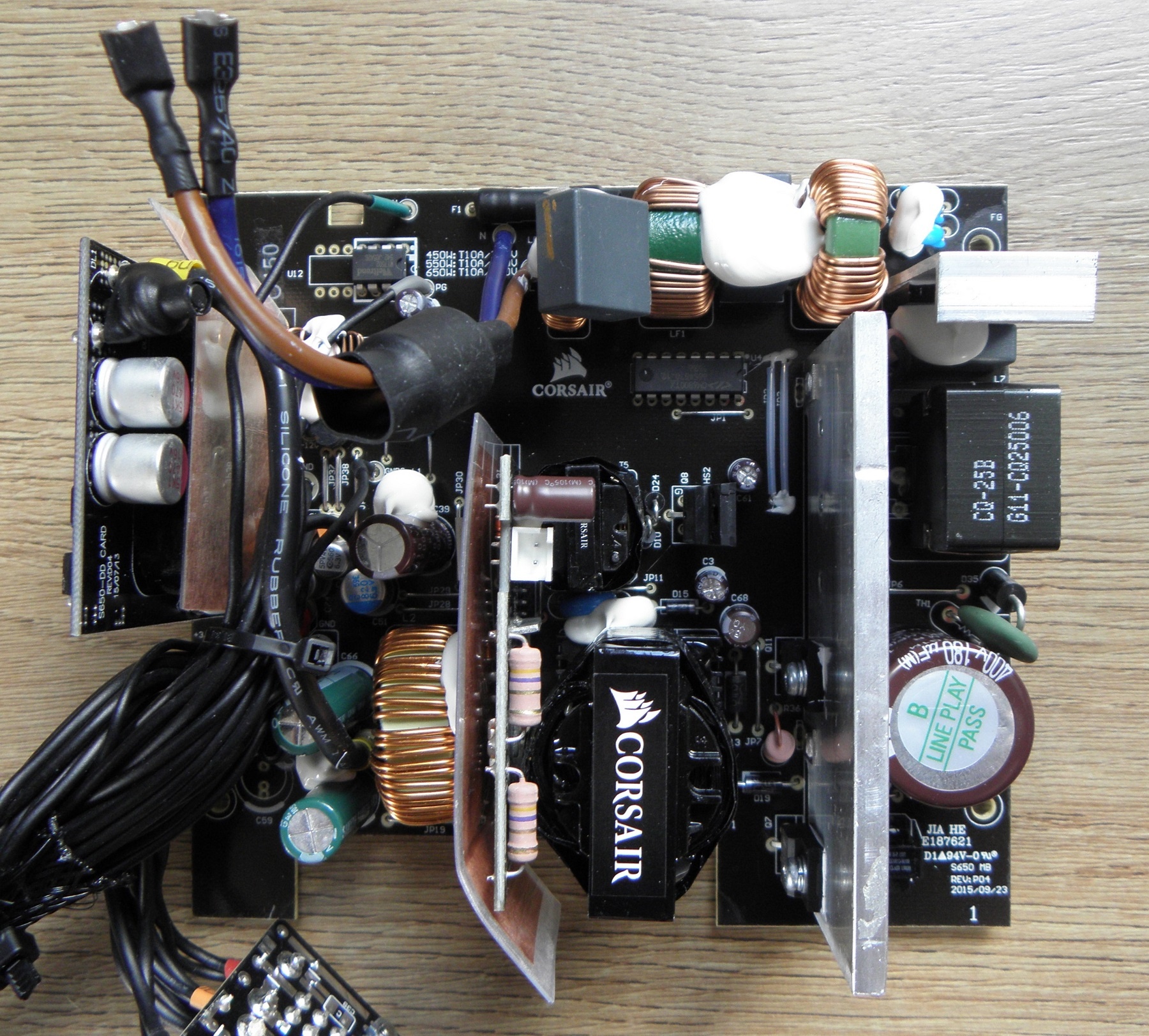

https://tweakers.net/ext/f/XorqJbqEVwtBlDtReVDs8ED9/full.jpg

https://tweakers.net/ext/f/cdckLtbccLOrTC66nNBE3sZ1/full.jpg

De CX450M maakt gebruik van een double forward design aan de primaire kant van de voeding en DC-DC aan de secondaire kant. Double forward is gebruikelijk aan voor een 80PLUS Bronze voeding en DC-DC wordt steeds populairder bij 80PLUS Bronze voedingen als opvolger van groep regulatie. Groep regulatie heeft als nadeel dat de spanningsregulatie een stuk minder is en ook zal zo'n voeding niet aan de C6 en C7 power states van Haswell en nieuwere Intel CPU's kunnen voldoen. Voedingen met DC-DC zoals deze Corsair CX450M heeft hier geen probleem mee. De oude CX(M) serie, zoals bijvoorbeeld de CX430M had nog wel groep regulatie en miste ook de ondersteuning voor de C6 en C7 power states.

Deze nieuwe Corsair CX450M, CX550M en CX650M is overigens gebaseerd op de oude RM450, RM550 en RM650. Nu was de kritiek op deze voedingen echter erg groot, doordat de voedingen nogal erg duur waren voor de kwaliteit die je kreeg. Dat is met deze nieuwe CXM serie dus stukken beter doordat de kwaliteit in sommige opzichten iets verbeterd is, in sommigen ook iets verslechter trouwens, maar de prijs is bijna gehalveerd. Door de halvering van de prijs, is de prijs/kwaliteitsverhouding enorm omhoog gegaan, wat deze voedingen veel interessanter maakt dan de te dure RM serie.

https://tweakers.net/ext/f/eXiTtywqolRwYj9EfPx95o9H/full.jpg

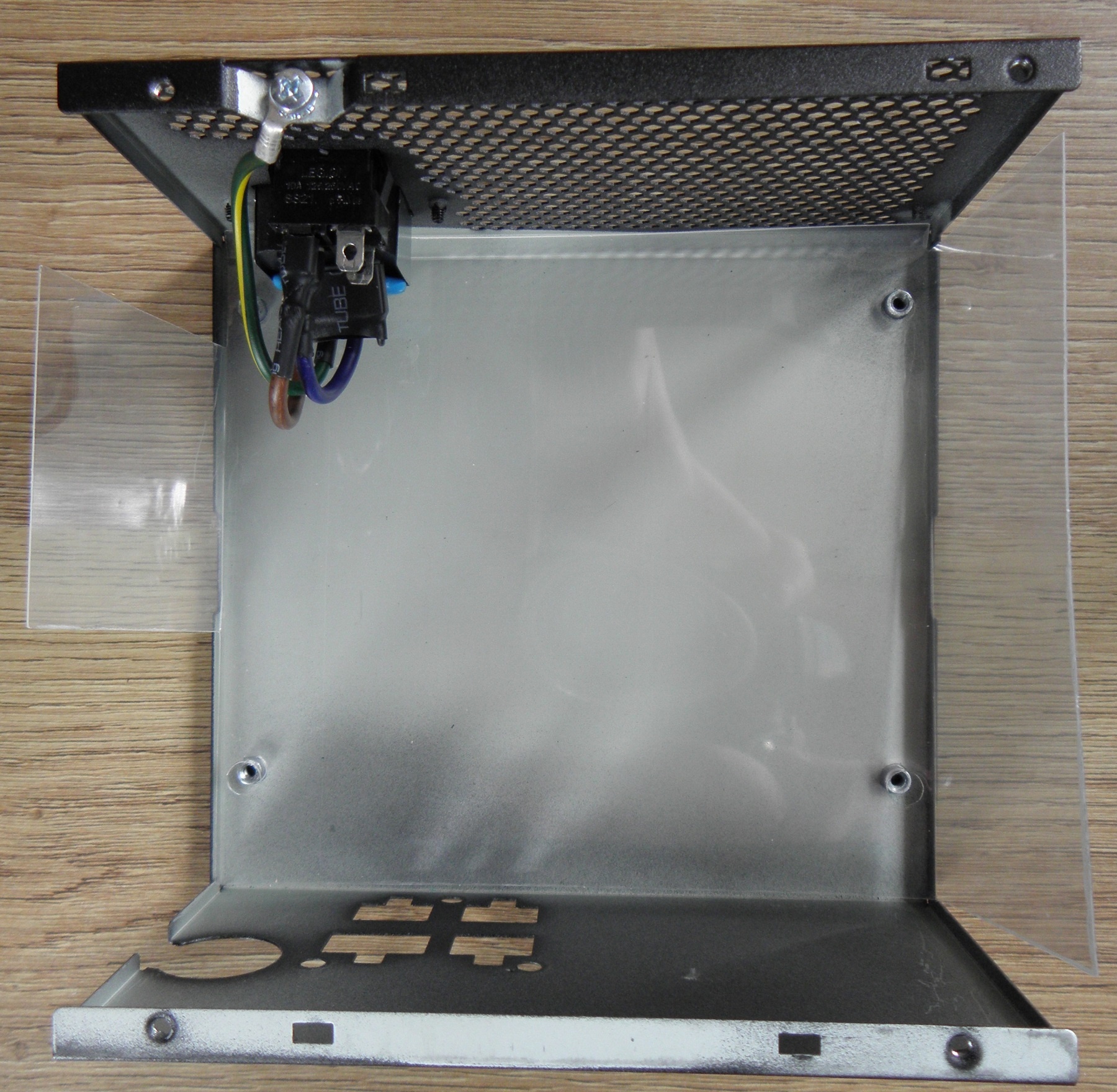

Onder het PCB bevind zich een hard stuk plastic ter bescherming tegen kortsluiting. Zo kan een uitstekend stukje metaal geen contact maken met de behuizing en kortsluiting veroorzaken.

EMI FILTER
De voeding begint altijd met een EMI filter. Dit is een belangrijk filter, het filtert namelijk storing die van buitenaf de voeding in wil komen weg. Maar het werkt ook andersom, eventuele storing die de voeding afgeeft wordt ook weggefilterd door het EMI filter. Bij goedkope voedingen wil hier nogal eens op bespaart worden, door het weglaten van enkele componenten. Een enkele keer, bij de meest grote wanproducten, wordt het EMI filter helemaal weggelaten, i.p.v. dat er een aantal componenten missen. Zoals je wel kan bedenken is dat erg onverstandig, aangezien het van allerhande storing en problemen kan veroorzaken.

https://tweakers.net/ext/f/ChIWzWEzmA3YKvk5Sy7Bagk1/full.jpg

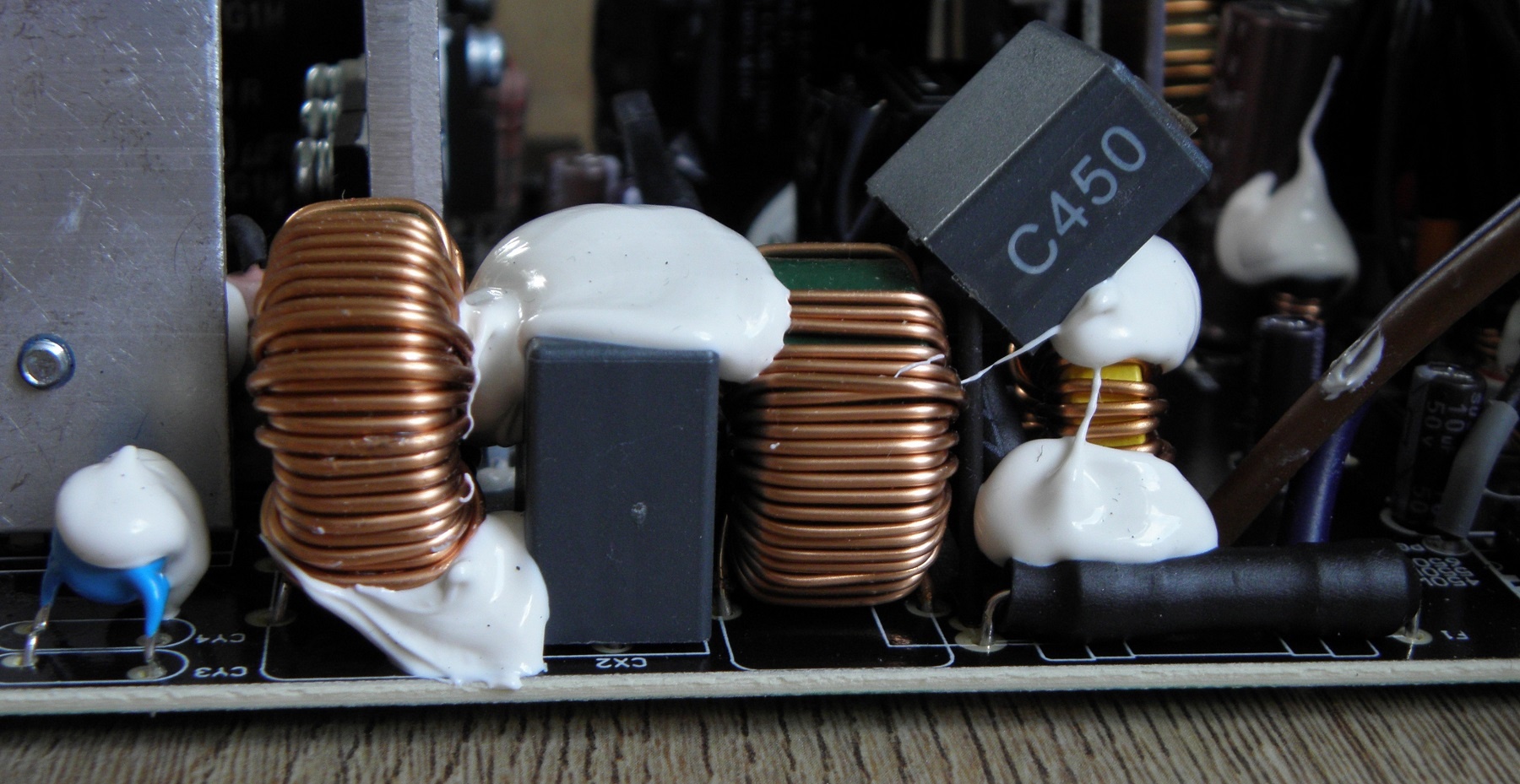

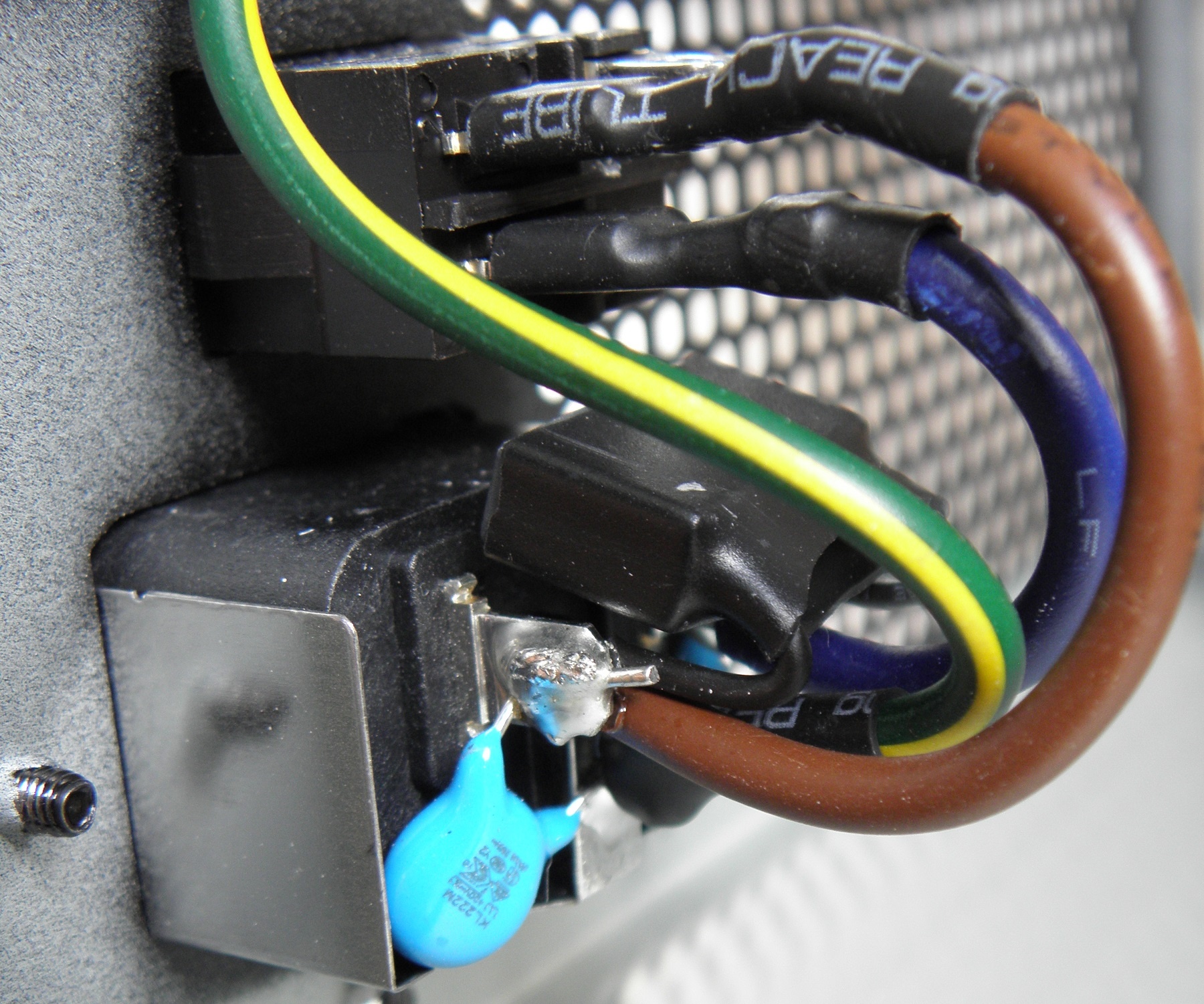

Het EMI filter begint zoals bij veel voedingen bij de AC plug met een groene X-condensator welke over de fase en nul staan en twee blauwe Y condensators welke over de fase/nul en ground staan. Via hier gaan de fase en nul die aan de dubbelpolige schakelaar erboven zijn verbonden.

]https://tweakers.net/ext/f/8A9gZTP9zMkKwwBXAy9ik0eR/full.jpg

Vanaf die dubbelpolige schakelaar gaan de fase en nul naar het PCB wel nog via een ferrietring. Op het PCB gaat het EMI filter verder met een glaszekering verpakt in krimpkous, zodat als het glas mocht breken de hele voeding niet onder het glas zit. Dan hebben we nog een ringkern spoel, twee common mode smoorspoelen, twee X-condensators en twee Y-condensators. Tussen de ringkern spoel en common mode smoorspoel lijkt zich onder de X-condensator ook nog een MOV te verstoppen. En daarmee is het EMI filter compleet.

PFC CIRCUIT
Van het EMI filter gaan we naar het PFC. Het PFC circuit behoort net als het EMI filter tot de primaire kant van de voeding. Hier wordt de frequentie verhoogt tot de meest ideale waarde voor de transformator. Ook wordt er voor gezorgd dat de stroom en spanning zoveel mogelijk in fase lopen en dit alles met zo weinig mogelijk verlies om zo een relatief hoog rendement te kunnen halen.

https://tweakers.net/ext/f/DTp4CDIJllCG4kby27C1z4oc/full.jpg

De bruggelijkrichter, ook wel diodebrug genoemd, zorgt er voor dat de wisselspanning wordt omgezet naar een pulserende gelijkspanning. De spanning wordt niet meer negatief, maar gaat steeds van de maximale waarde naar 0V zonder negatief te worden. Het type kan ik echter niet zien door de kit die over de naam zit.

https://tweakers.net/ext/f/eqyq5qOr1fMrb58xeGp22DwF/full.jpg

Van links naar rechts zie je hier de primaire condensator, daarnaast een groene NTC thermistor die de inschakelstroom beperkt, tegen de NTC thermistor aan zit een flinke diode en het zwarte vierkant is een ingepakte APFC spoel.

https://tweakers.net/ext/f/qh4j0iOdxlK9d0rQaOSvhJMs/full.jpg

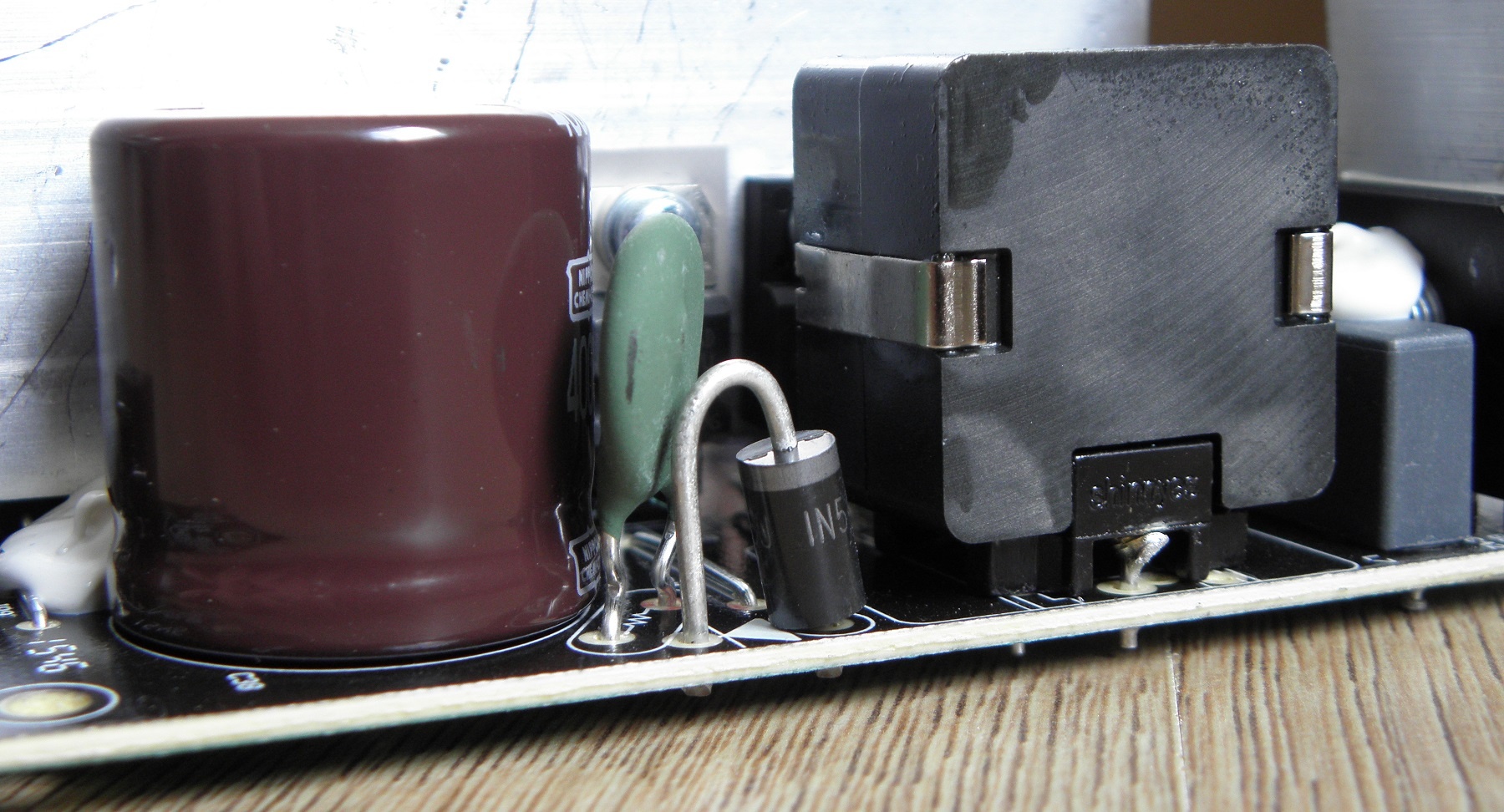

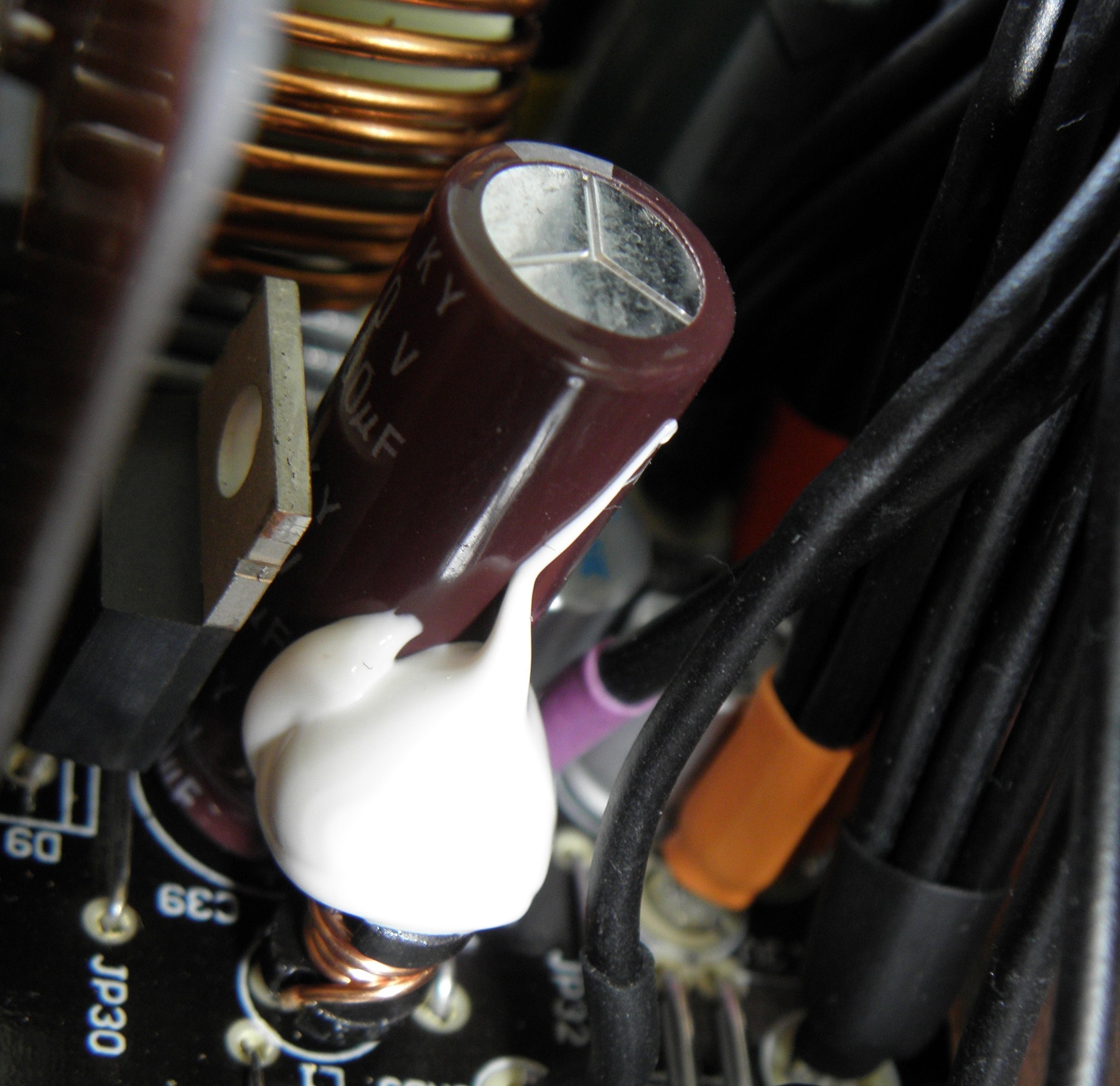

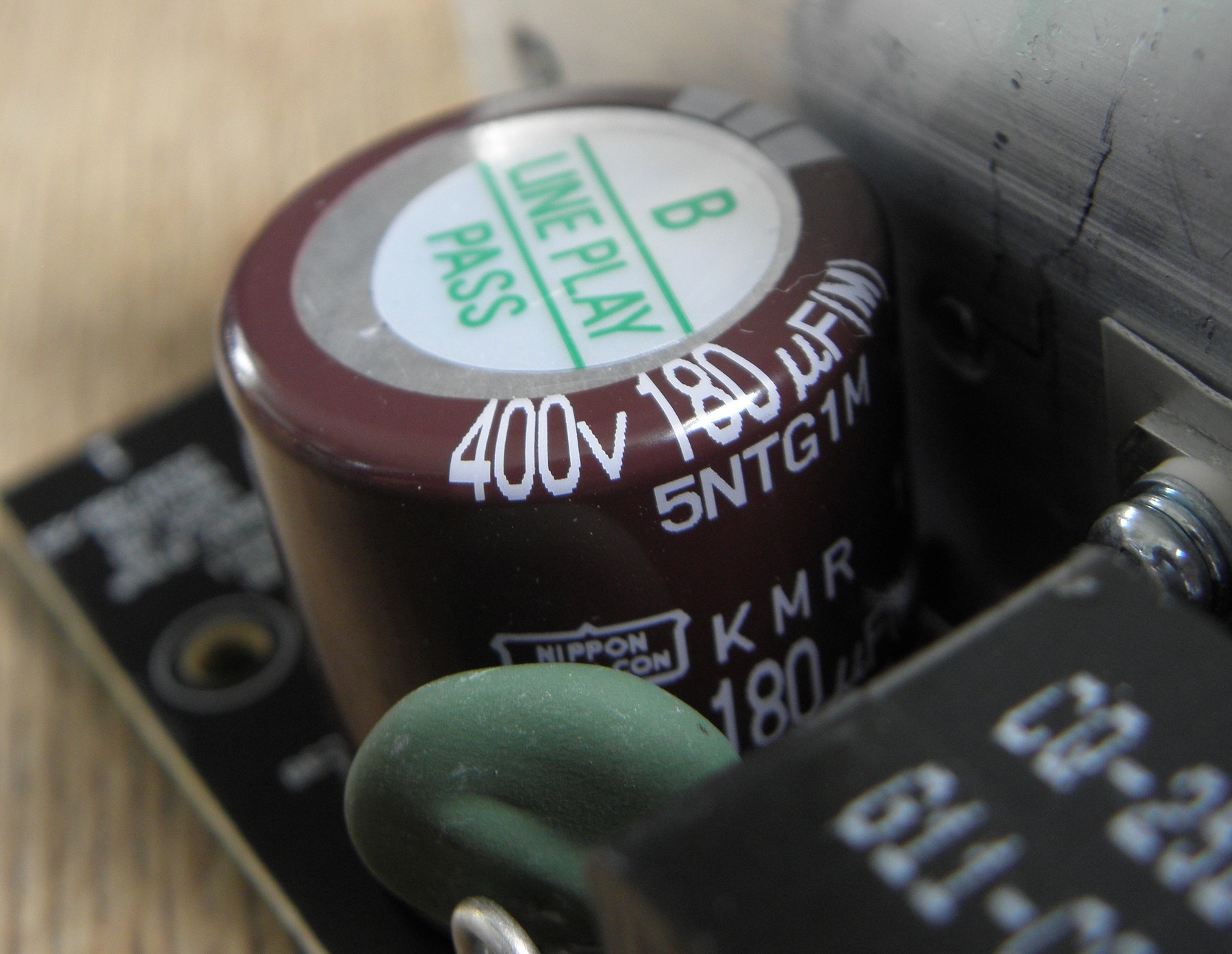

De primaire condensator, ook wel hold-up condensator genoemd, is een Nippon Chemi-Con uit de KMR serie met een capaciteit van 180μF, een maximale spanning van 400V en een temperatuurrating van maximaal 105℃. Daarmee is de kwaliteit van de condensator prima in orde, maar de capaciteit is waarschijnlijk veel te laag om die minimale 17 milliseconde spanningsloos te kunnen overbruggen die de ATX specificatie voorschrijft.

Mijn voorkeur had gegaan naar één met hogere capaciteit zodat de hold-up time wat langer wordt. Om de prijs dan niet te ver op te drijven hadden ze prima een condensator van een kwalitatief minder merk kunnen pakken. Zolang de specificaties juist zijn maakt de kwaliteit bij deze condensator vrij weinig uit. Doordat ze weinig zwaar werk hoeven te doen, gaan kwalitatief mindere exemplaren ook gewoon heel lang mee.

https://tweakers.net/ext/f/1avVpa0HD8n2r1qJrd7TpSXI/full.jpg

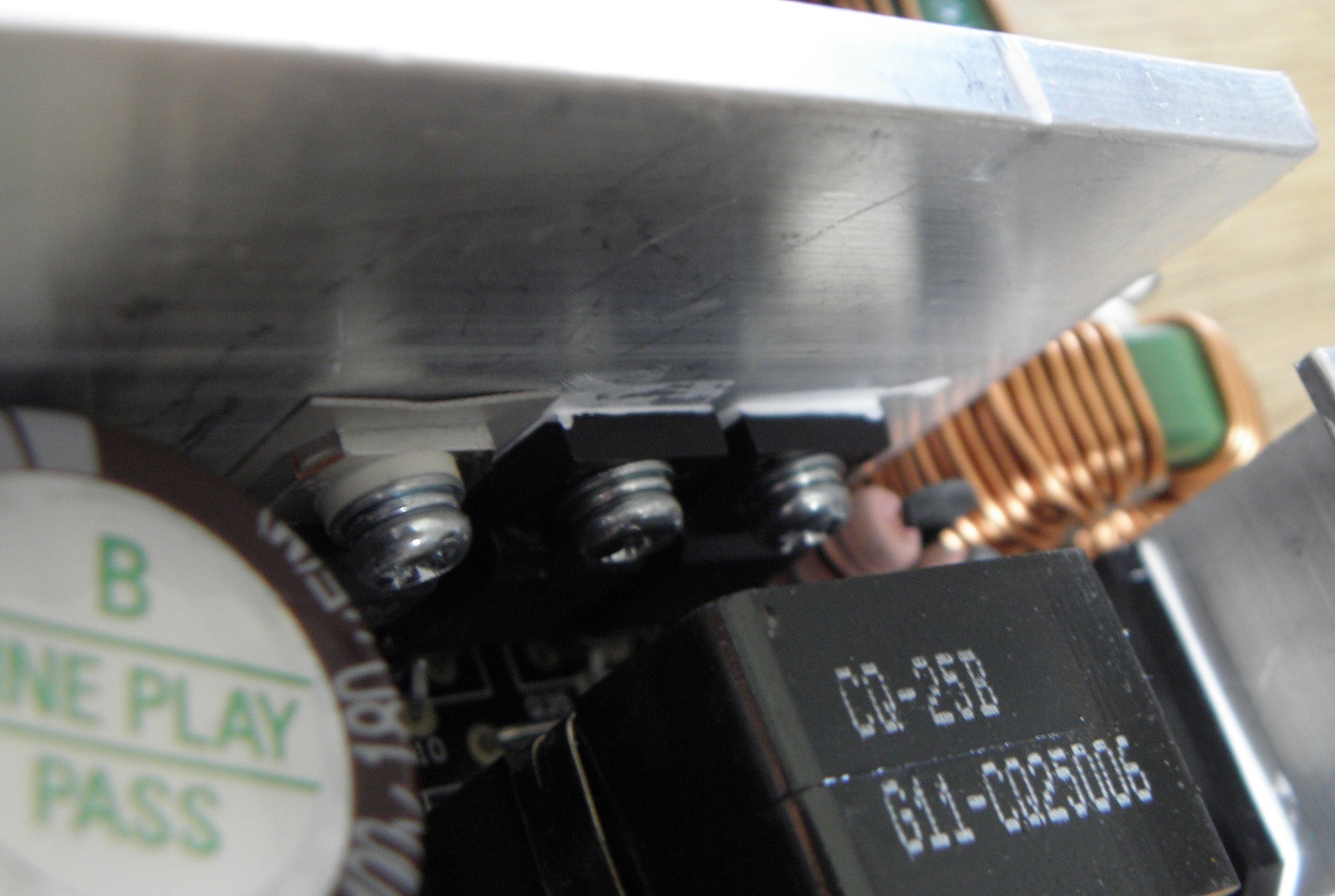

Achter de APFC spoel aan de primaire heat sink zitten de twee APFC mosfets bevestigd. Deze twee mosfets zijn twee Silan Microelectronics SVD13N50F exemplaren.

https://tweakers.net/ext/f/AVsRyhv3HiG3bvKTrdN3B43N/full.jpg

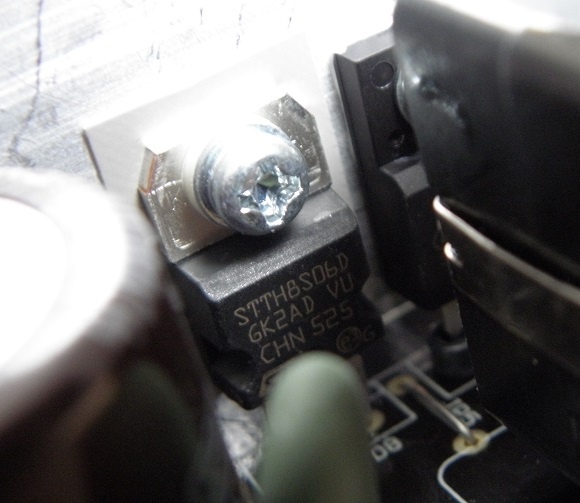

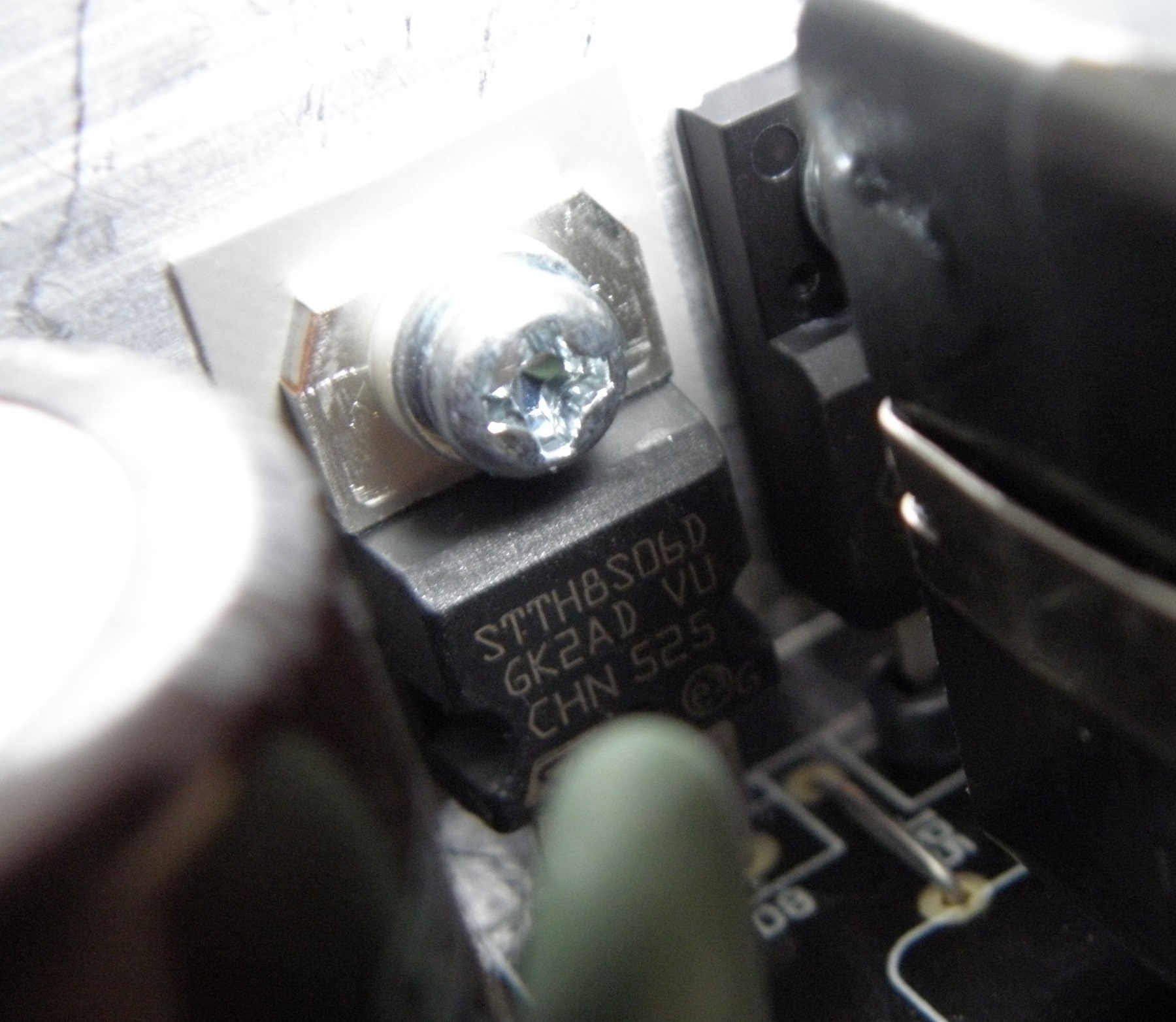

Naast de APFC mosfets bevindt zich de APFC boost diode. Dit is een STMicroelectronics STTH8S06D

https://tweakers.net/ext/f/h1KjAQGqEMoSK1MFwqHHl71C/full.jpg

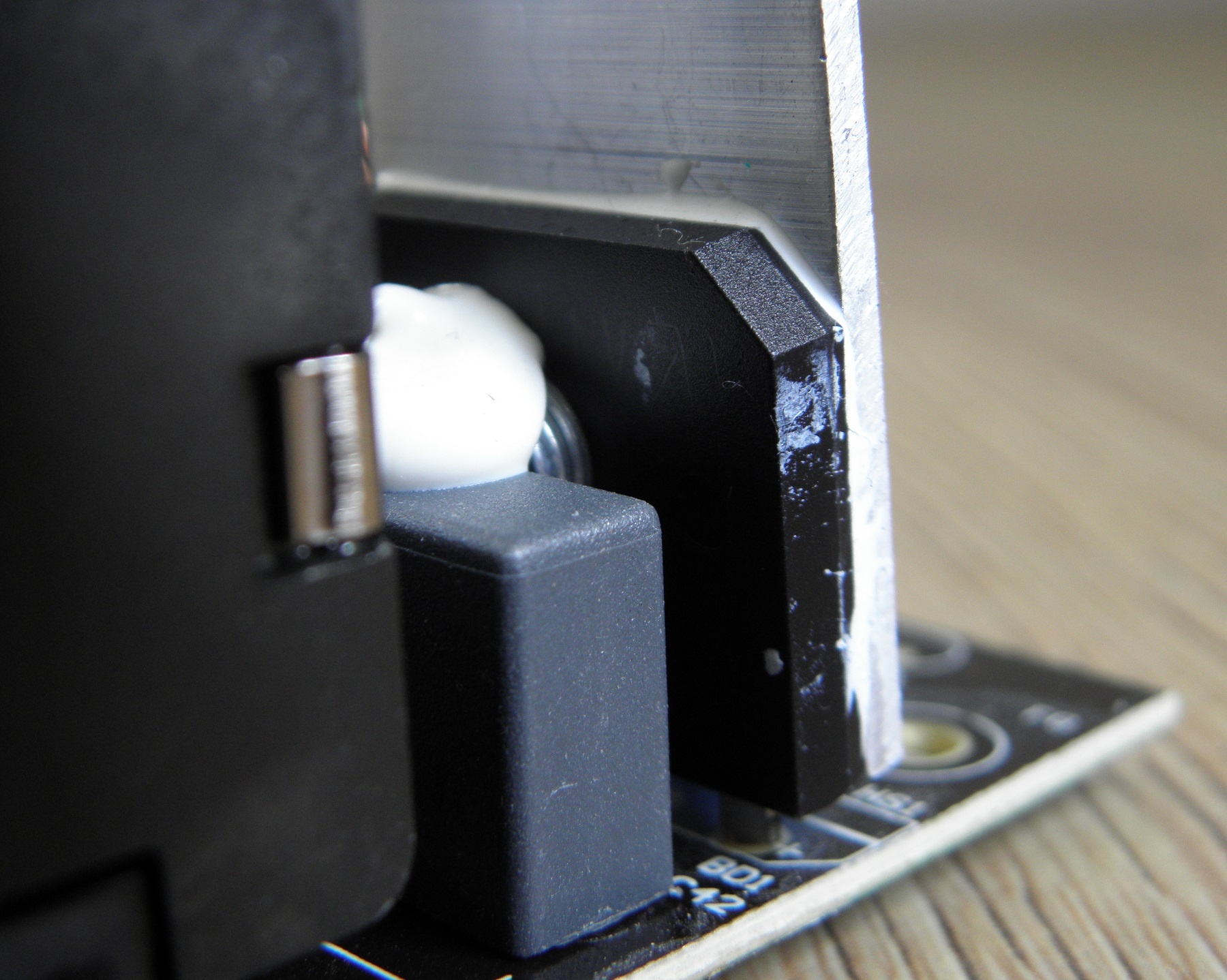

Aan de andere kant van dezelfde primaire heat sink vind je de main switchers.

https://tweakers.net/ext/f/F9r7YpNhIOUL3VwhZp854flZ/full.jpg

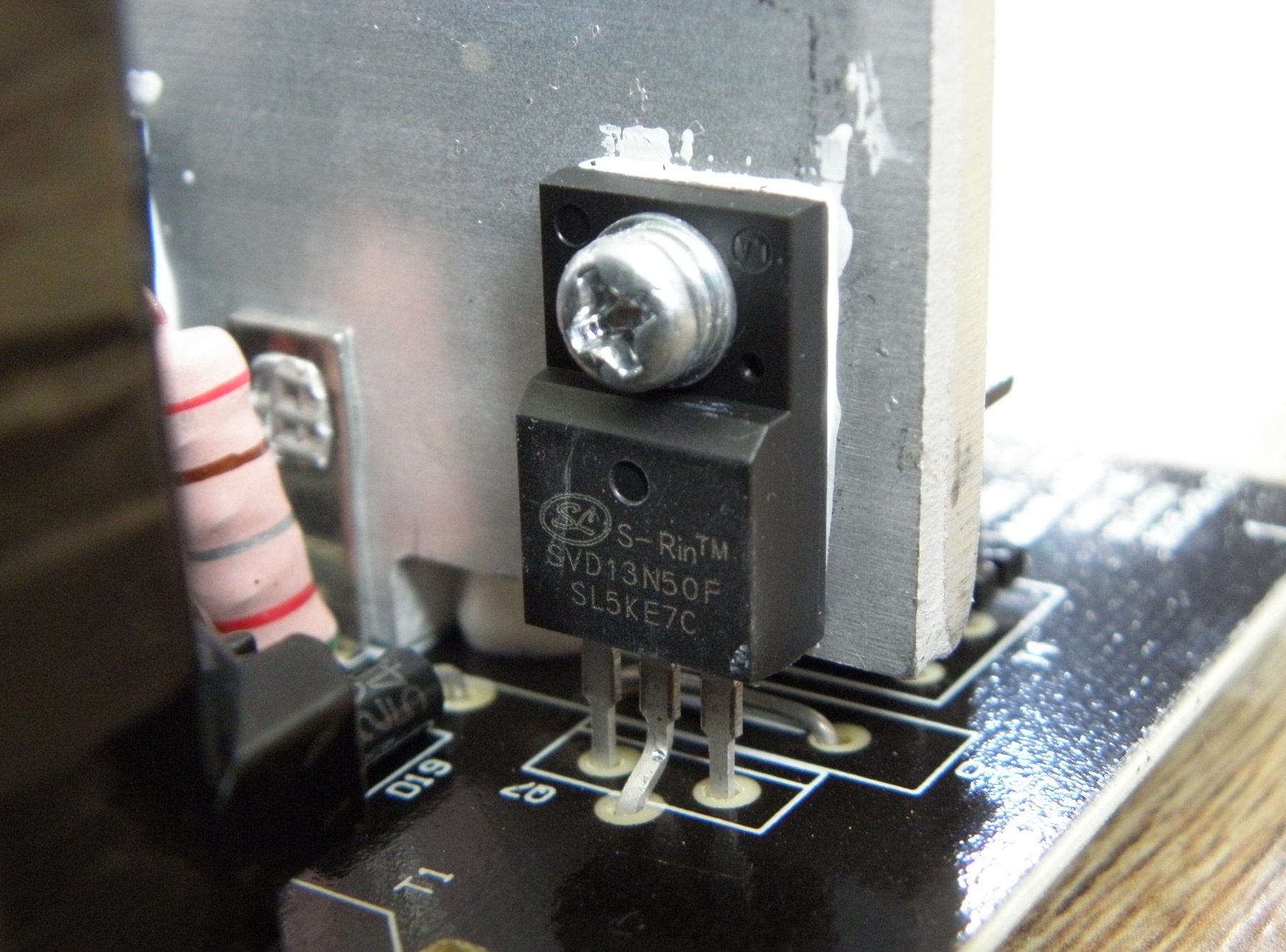

De beide main switchers zijn twee Silan Microelectronics SVD13N50F exemplaren. Dit zijn zoals je kunt zien van hetzelfde type als de APFC mosfets alleen hebben ze hier een andere functie als main switchers.

https://tweakers.net/ext/f/bBHhV0s9IzWclXDNbMK4VZFS/full.jpg

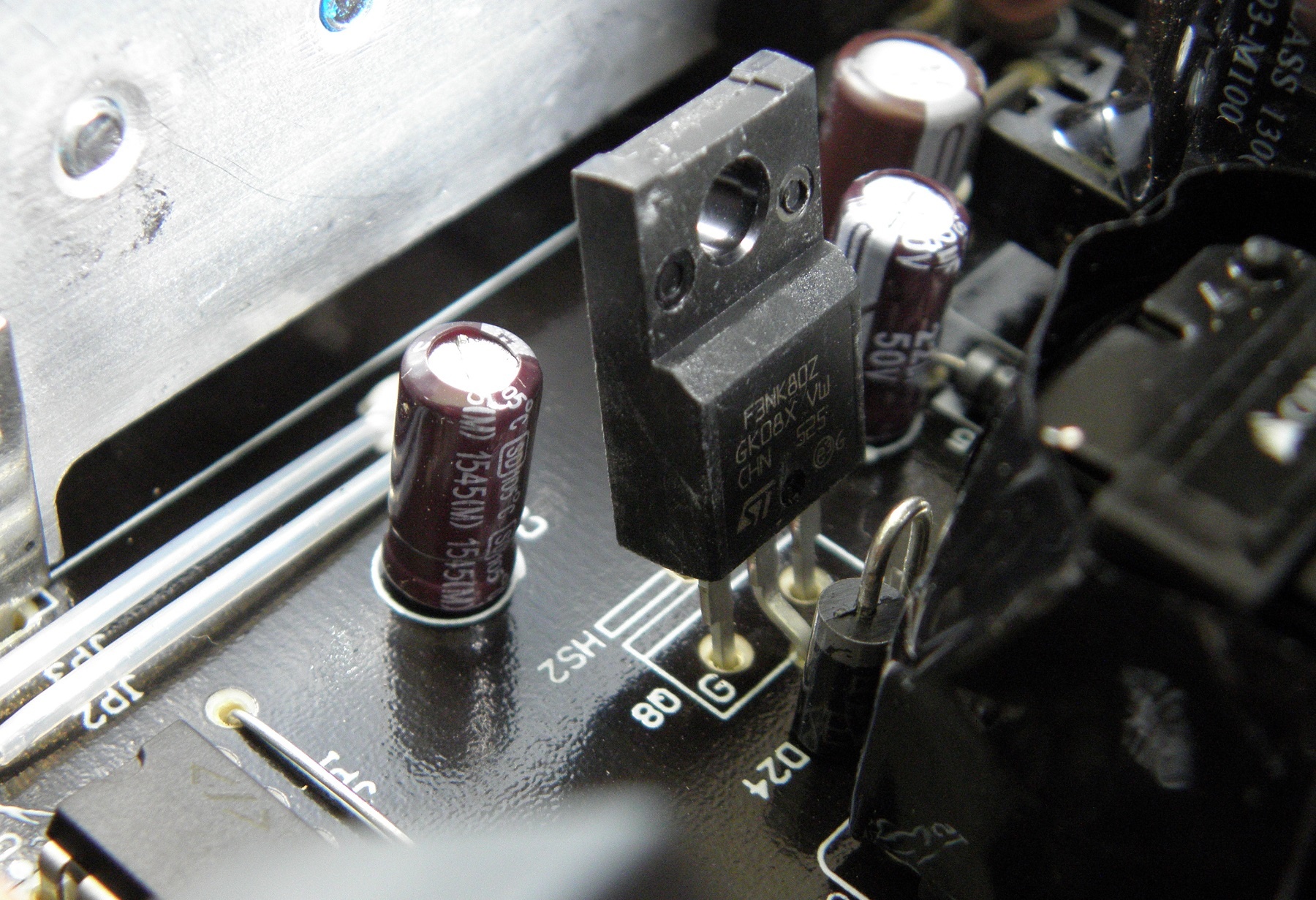

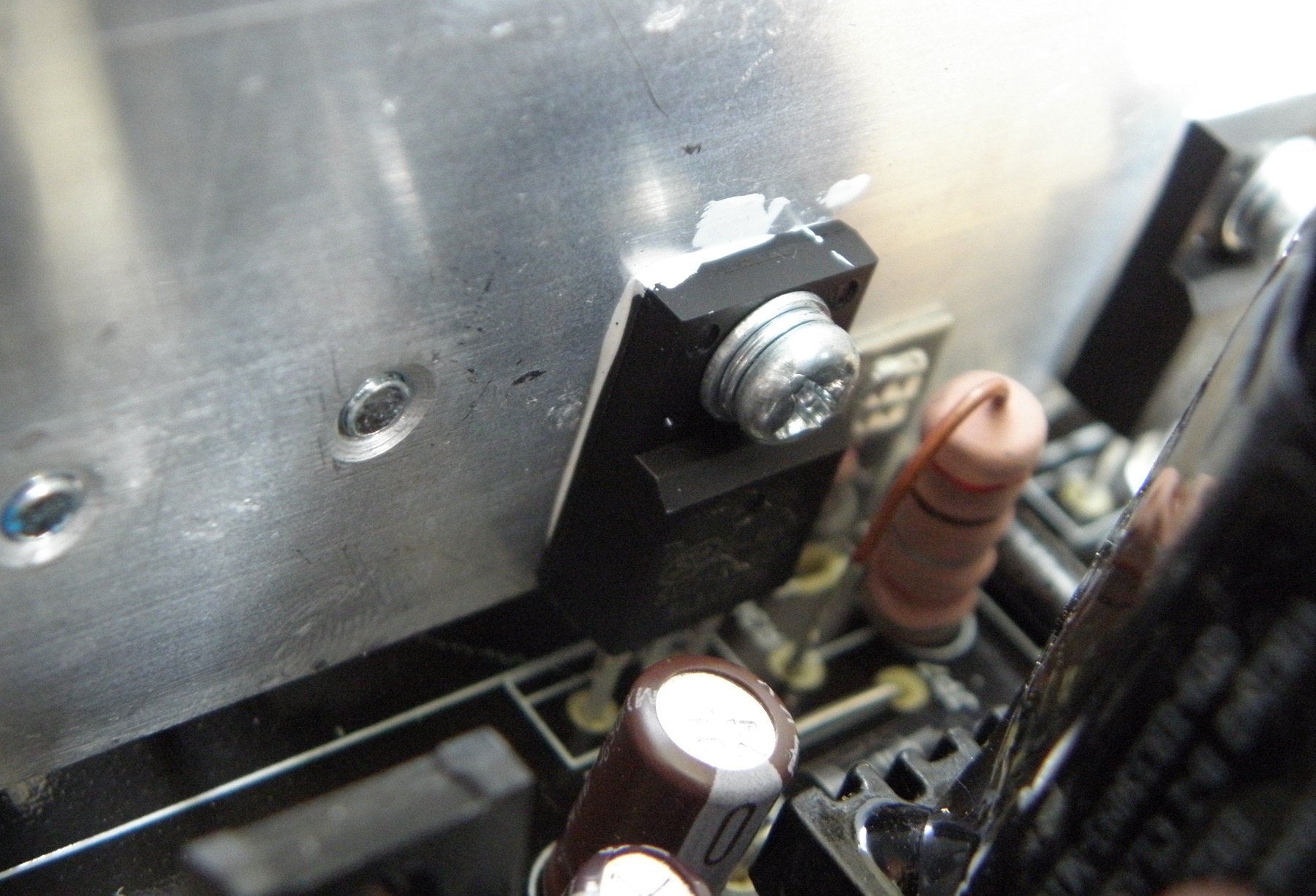

En hier is dan nog een STMicroelectronics STF3NK80Z welke ook ongetwijfeld een belangrijke functie vertolkt, maar ik heb echter geen idee welke functie die heeft. Het ding behoort echter wel tot de primaire kant van de voeding. Maar aangezien in de datasheet wordt vermeld dat die gebruikt kan worden als switcher zal die ook wel die functie hebben.

https://tweakers.net/ext/f/gAgXSGWNzRxd6ytt97ZjNu0P/full.jpg

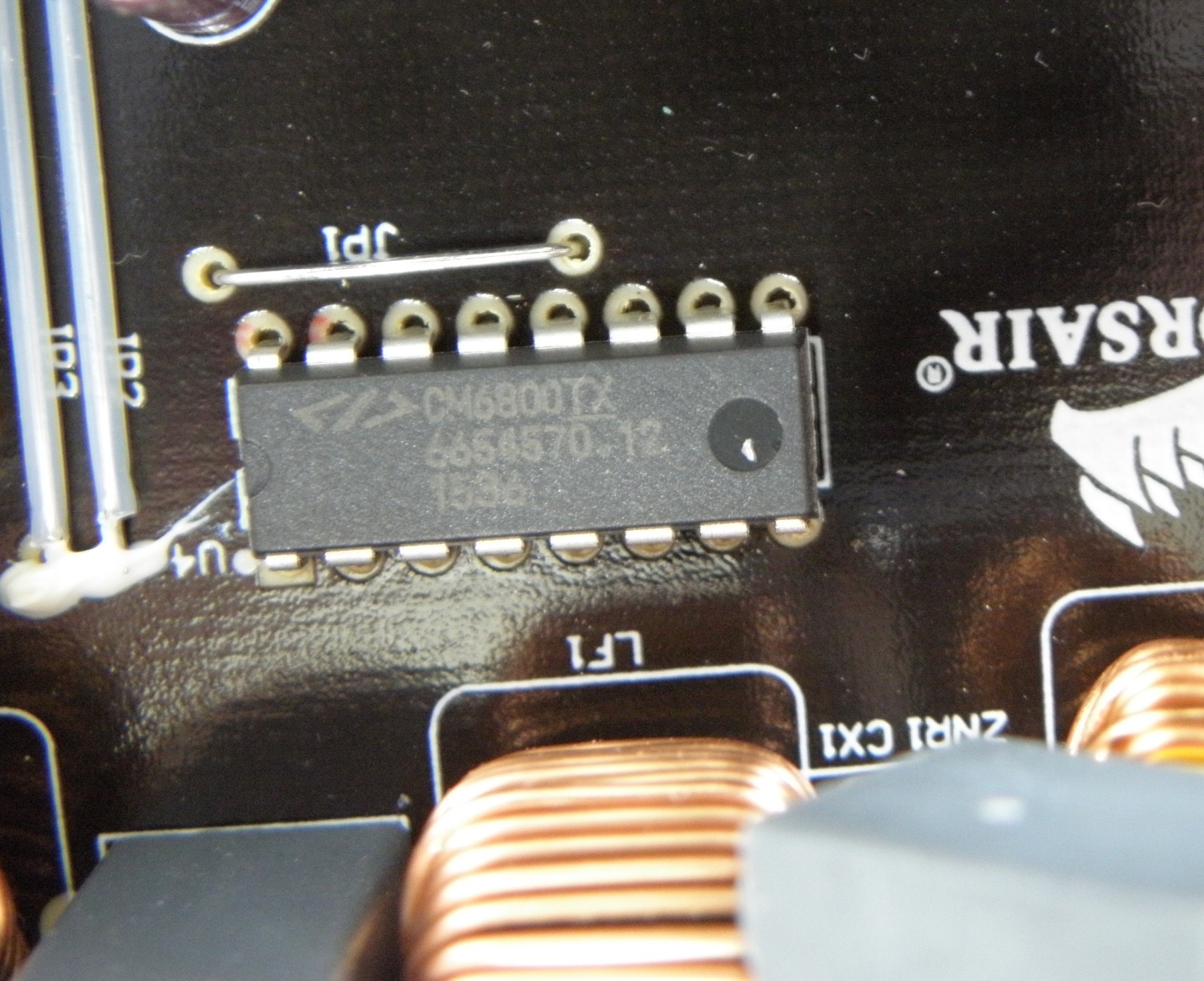

Bovenstaande switchers en mosfets worden aangestuurd door een Champion CM6800TX PFC/PWM combo controller. Dit is een hele populaire controller voor voedingen met dit design en in dit prijssegment.

SECONDAIRE ZIJDE
Aan de secondaire zijde wordt de gelijkspanning naar de juiste waarde gebracht, welke geschikt voor de PC en wordt de spanning verder gefilterd om zo'n mooi mogelijke spanning af te geven. Alle beveiligingen met uitzondering van de OPP bevinden zich ook aan de secondaire kant van de voeding.

https://tweakers.net/ext/f/pcYvdVQBUXrpDOhGkk1rkEfg/full.jpg

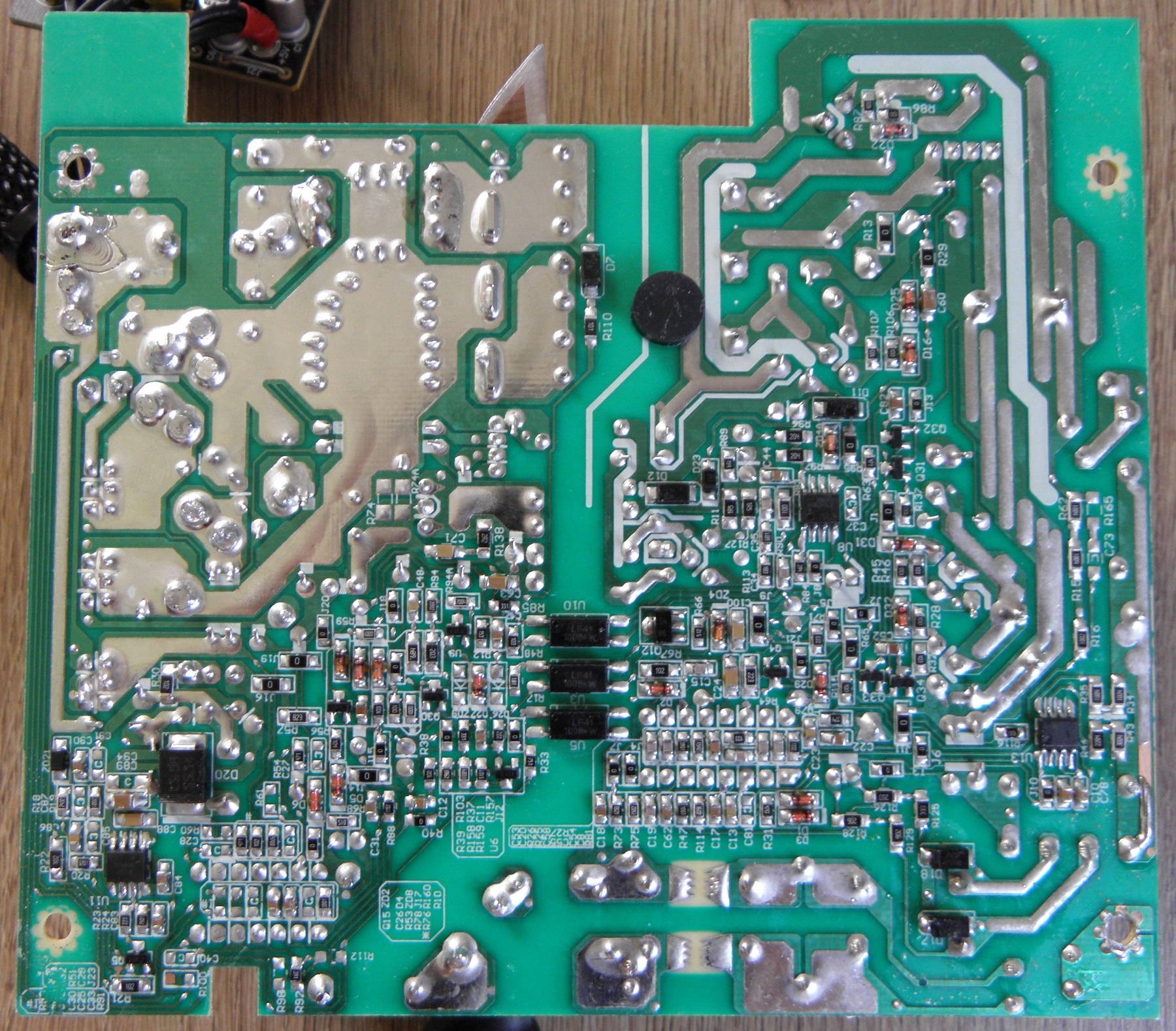

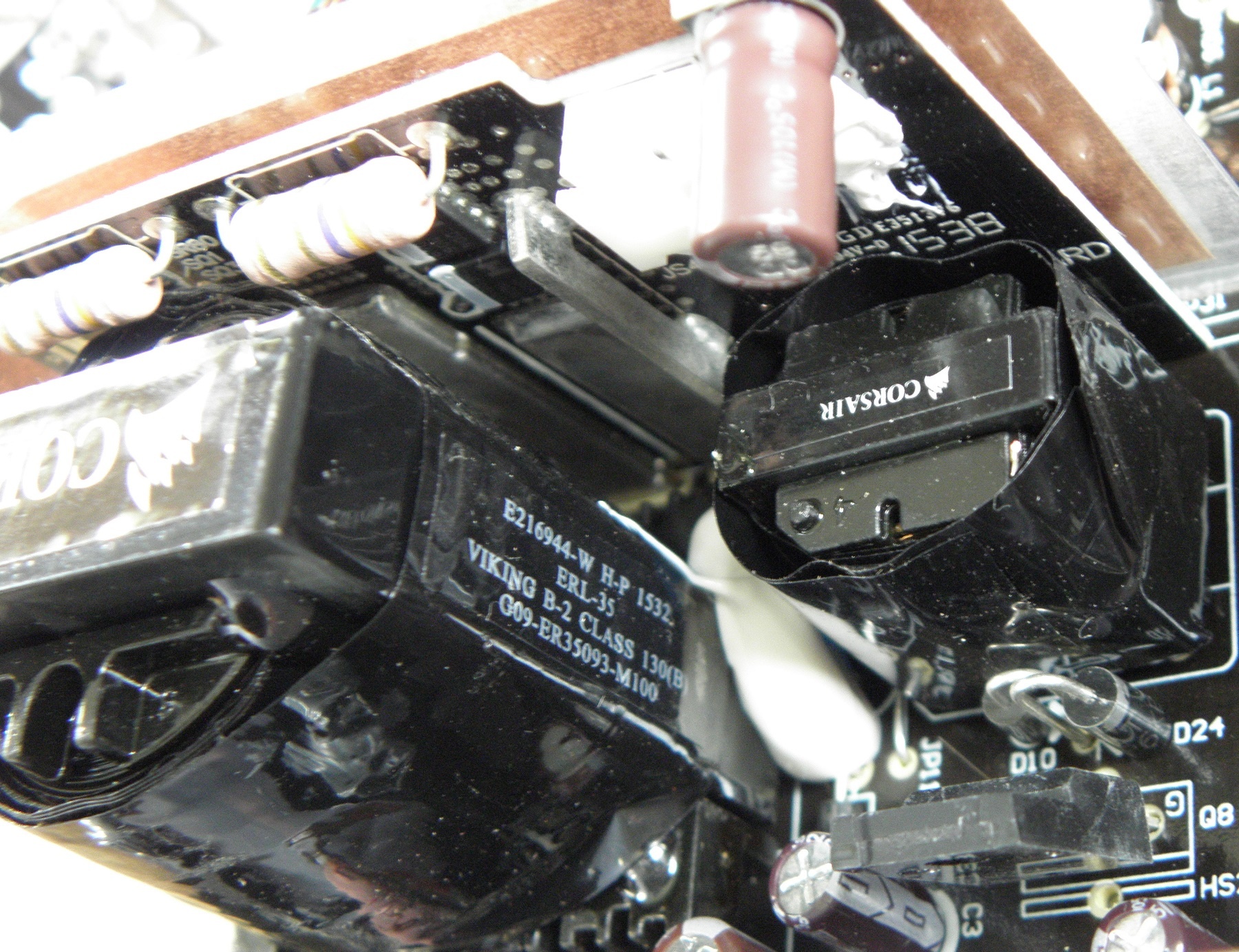

De primaire kant van de voeding met hoge spanning wordt via een transformator galvanisch gescheiden van de secondaire kant van de voeding waar alleen laag spanning is. Zo kunnen de hoge spanningen van de voeding nooit de secondaire kant van de voeding bereiken en daarmee in eenmaal alle onderdelen slopen die aan de voeding zijn bevestigd.

https://tweakers.net/ext/f/ztSjIZSJxceOvNO4Z0DkNO7K/full.jpg

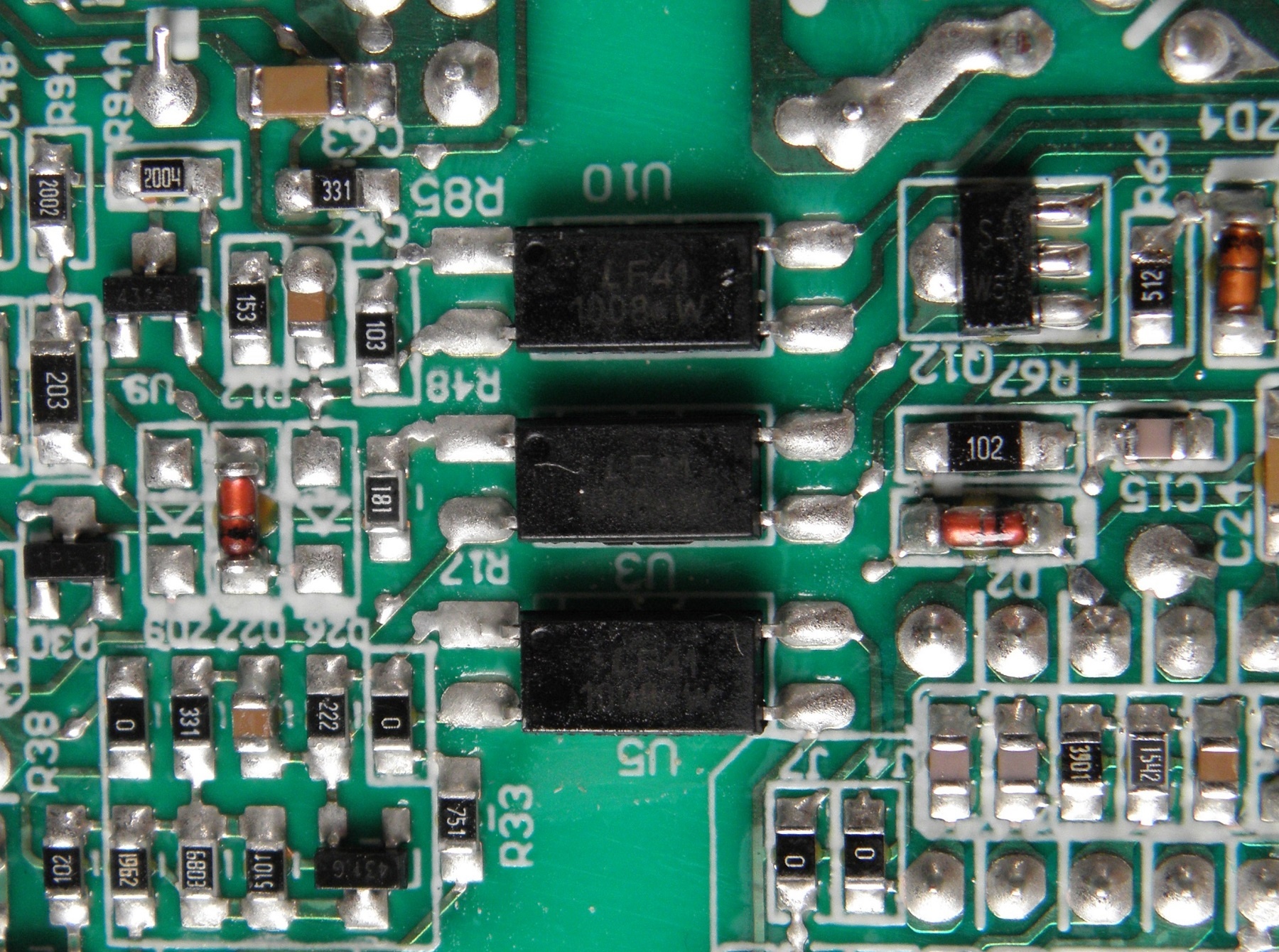

Voor communicatie tussen de primaire en secondaire kant zijn drie optocouplers aanwezig. In een optocoupler zit een LED en lichtgevoelige transistor, op het moment dat de LED gaat branden registreert de transistor dit. Dit maakt communicatie tussen beide kanten van de voeding mogelijk, via lichtsignaal en dus zonder dat ze fysiek met elkaar verbonden zijn.

https://tweakers.net/ext/f/TJenUktzNKFztK7hoKN66w5C/full.jpg

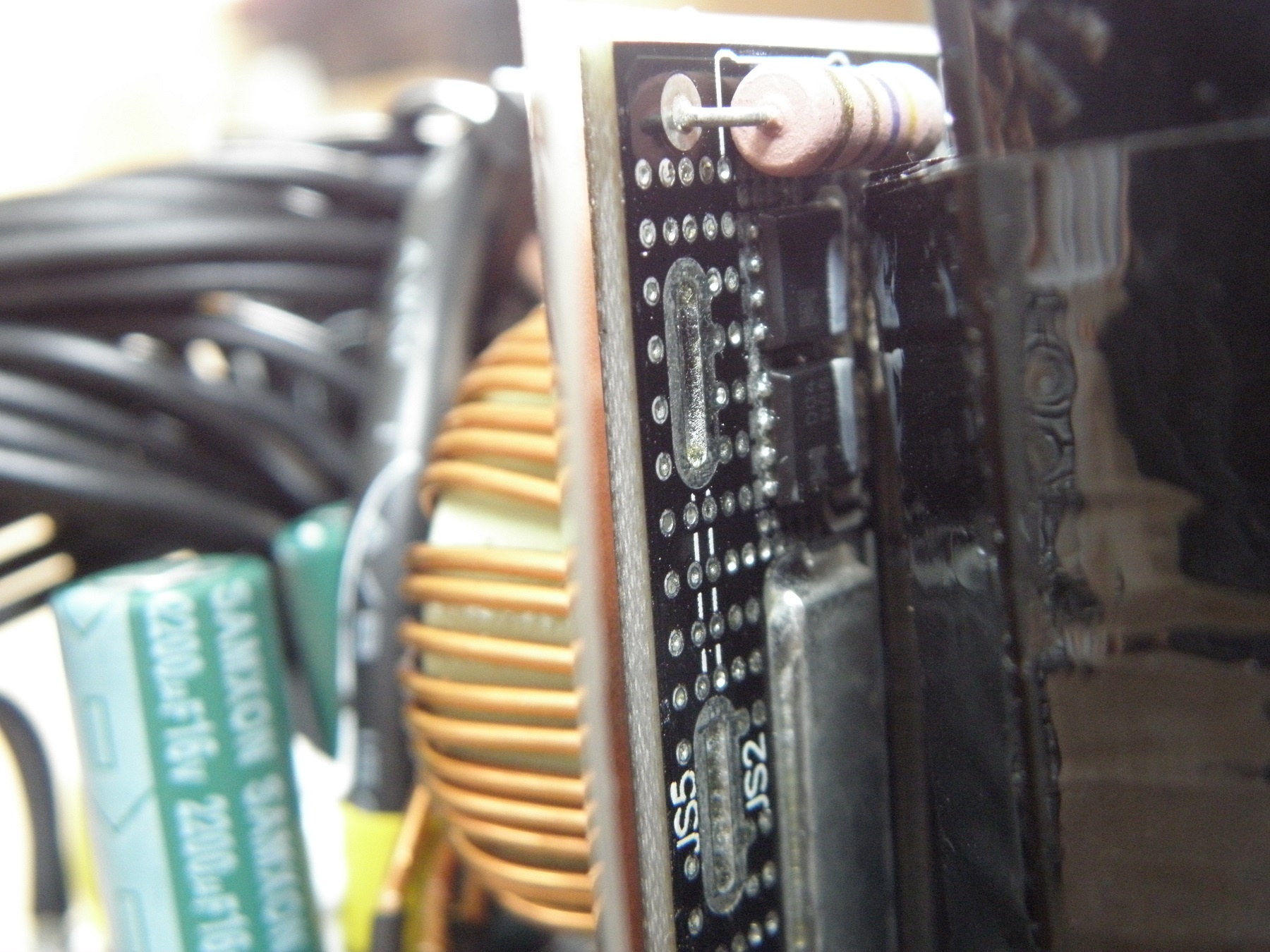

Naast de transformer is een verticaal PCB te vinden met daarop onder andere vier D04N06 fets van SamHop. De fets zijn een upgrade van de schottky diodes welke je hier normaal ziet bij voedingen in dit prijssegment. Het vervangen van diodes door fets wordt active rectification genoemd. Door het toepassen van active rectification neemt het verlies aan energie af, de voeding krijgt dus een hoger rendement waardoor je dus ook minder warmte uitsloot hebt. Het gebrek aan een heat sink maakt dit ook direct duidelijk. Meer dan enkele metalen plaatjes op het PCB is niet nodig voor voldoende koeling.

Op dit PCB bevindt zich naast de 12V fets ook de fan controller en fan aansluiting, waarmee waarschijnlijk ook de tempsensor op dit PCB is te vinden. Het is namelijk ook de meest logische plaats voor deze sensor, ook al zie ik hem zo snel niet.

https://tweakers.net/ext/f/xrVcK63REyu7Vpoixj5ig9pN/full.jpg

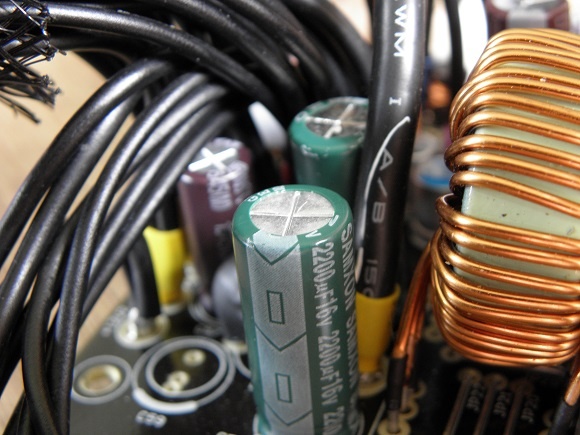

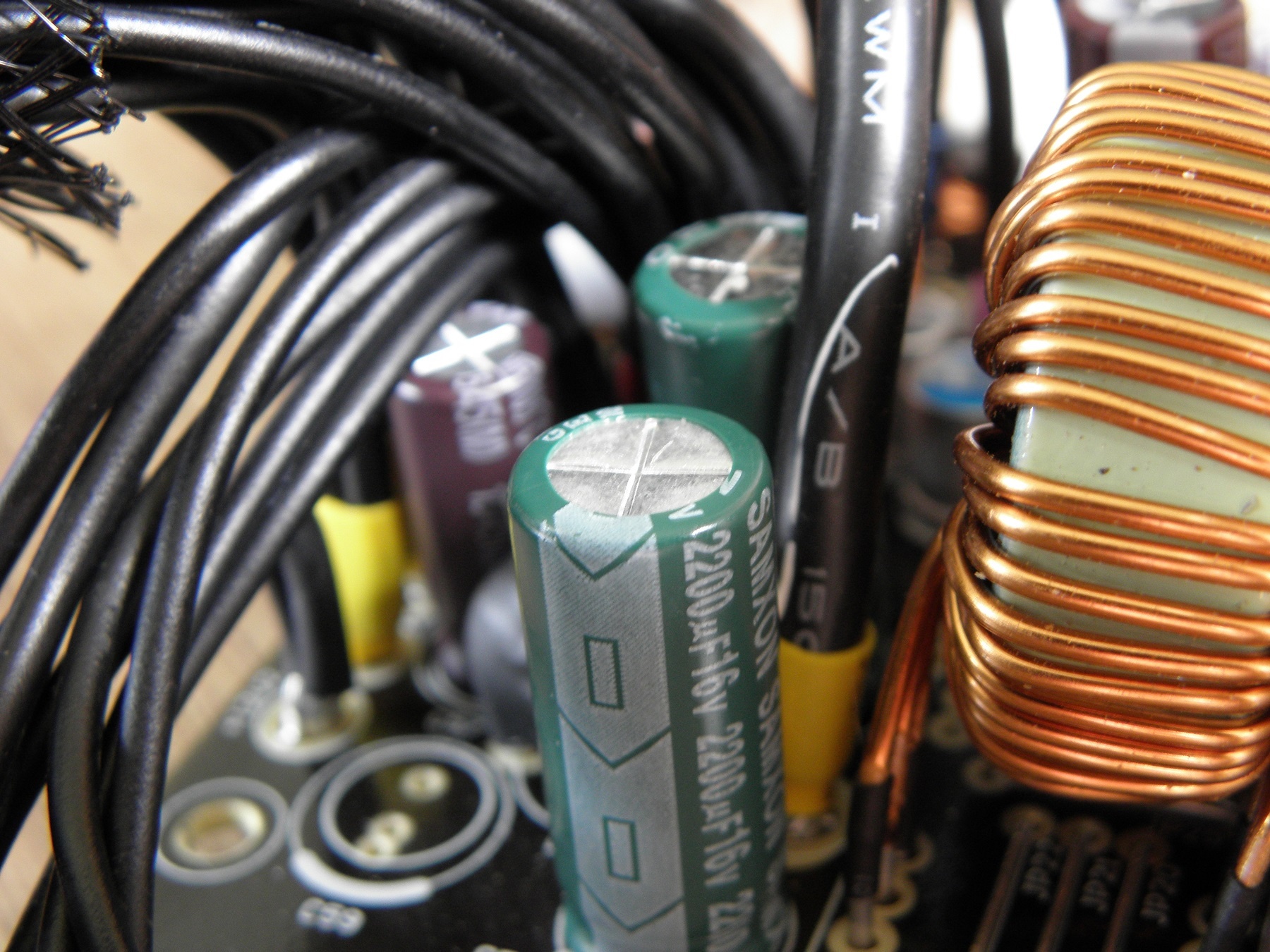

Voor het filteren van de ripple en noise op de 12V worden drie elco's gebruikt. Twee SamXon GF 2200μF 105℃ elco's en een Su'scon MF 1000μF 105℃ elco.

https://tweakers.net/ext/f/Kxva8As5M5XSWUqHukxx6YMR/full.jpg

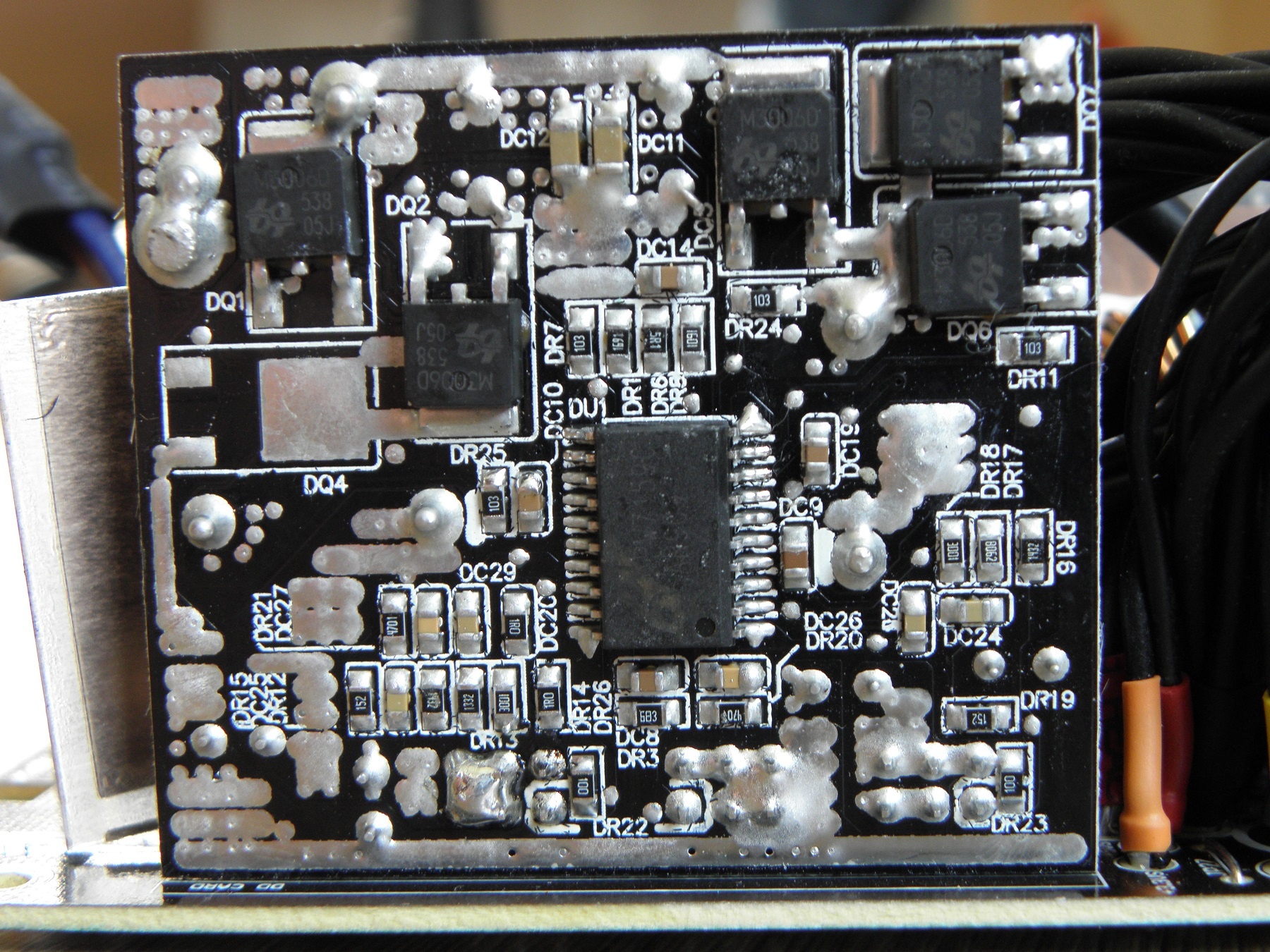

Vanaf de 12V gaat één dikke draad naar het tweede verticale PCB. Op dit PCB'tje bevinden zich de DC converters van zowel de 3,3V als de 5V, hier wordt dus de 12V opgezet naar 3,3V en 5V. Dit wordt gedaan door vijf M3006D mosfets van UBIQ Semiconductor Corp., twee zijn voor de 3,3V en drie voor de 5V.

De mosfets worden aagenstuurd door een Anpec Electronics APW7159 Dual Channel Synchronous Buck PWM Controller. Deze controller biedt ondersteuning voor OCP, UVP en OVP voor deze spanningen. Ook heeft dit IC ondersteuning voor OTP.

Voor filtering van de 3,3V en 5V worden alleen maar polymeer condensators, deze hebben gemiddeld gezien een veel langere levensduur dan elektrolytische condensators, prima keus hier dus.

https://tweakers.net/ext/f/SDPjiWS11thGoFmVygRZ79Ut/full.jpg

Als een PC en voeding uit staat maar nog wel op het net is aangesloten is het 5V standby circuit nog actief in de voeding. Dit circuit zorgt er ook voor dat een deel van het moederbord nog stroom kan krijgen, dit is nodig voor het starten van de PC en wordt ook gebruikt voor bijvoorbeeld spanning op de USB poorten als dit is ingeschakeld in UEFI/BIOS. De stroom wordt hier geleverd door een Schottky MBR2045CT Barrier
Rectifier.

https://tweakers.net/ext/f/a5HtlFWPydfrTwBv86KiTlBj/full.jpg

Het kleine modulaire PCB heeft een 8 pins socket waar je de modulaire PEG kabel met twee 6+2 pins PEG connectors op kunt aansluiten. De drie zes pins sockets zijn voor de sata en molex kabels, waarvan er twee bij deze voeding worden geleverd. Dit geeft dus ook de mogelijkheid tot een extra kabel om meer sata of molex connectors te krijgen. Let op: dit moet wel een type 3 gen. 2 kabel van Corsair zijn, andere kabels, ook al passen ze, zijn (bijna) nooit geschikt! Er is namelijk geen standaard wat betreft modulaire kabels en alle fabrikanten hebben dan ook hun eigen connectors en/of pin-out. Maar ook bij één en dezelfde fabrikant kun je meerdere verschillende kabels hebben welke niet uitwisselbaar zijn.

https://tweakers.net/ext/f/qkYuAxuo0knlH6wuupCIwyE7/full.jpg

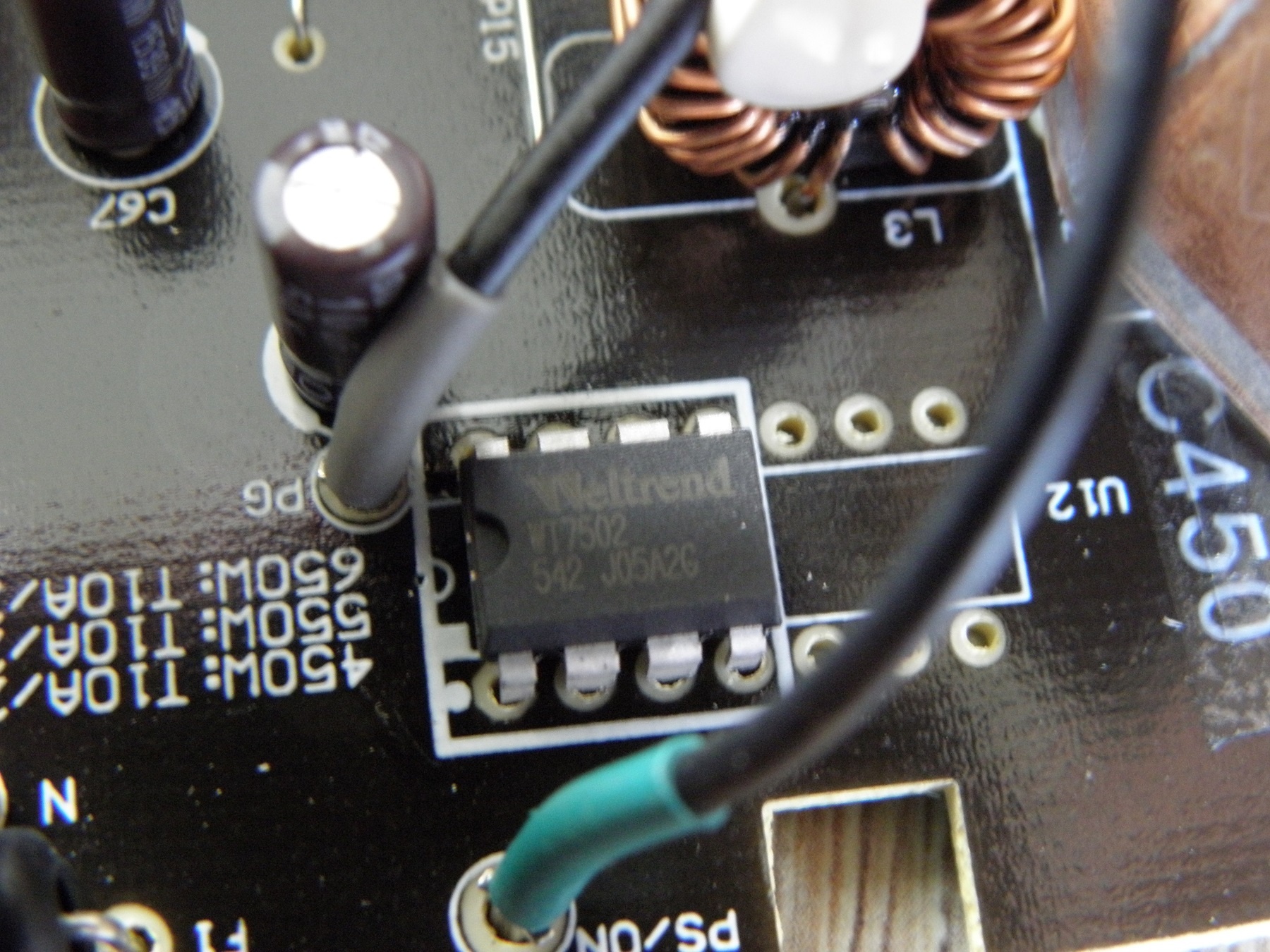

Het IC dat de beveiligingen regelt bij deze voeding is een simpele Weltrend WT7502 deze ondersteund OCP, UVP en OVP voor alleen de 3,3V en 5V, iets wat de Anpec Electronics APW7159 Dual Channel Synchronous Buck PWM Controller ook al had. Toch zou deze Weltrend niet weg gelaten kunnen worden, door functies die nodig zijn voor het starten en uitschakelen van de voeding zoals Power OK signaal.

PRINTPLAAT
Als laatste kijken we dan ook nog even naar de onderkant van de printplaat voor het bekijken van de soldeerverbindingen.

https://tweakers.net/ext/f/1Udg5QWBaJ2M8fJsb3YJFsZJ/full.jpg

De onderkant van het PCB ziet er prima uit, soldeerverbindingen zien er allemaal goed uit en ook de pootjes van de componenten zijn allemaal netjes afgeknipt op de juiste lengte zodat deze geen kortsluiting kunnen veroorzaken.



MetingenGa naar: Volgende hoofdstukGa naar: Inhoudsopgave

RUWE DATA
Zoals je in de inleiding al kon lezen zijn de metingen bij Cooler Master in Eindhoven gedaan. Nu kosten zulke metingen erg veel tijd en omdat er nogal wat getest moest worden zat heel uitgebreid testen er niet in. Wel zijn de metingen nu meer realistisch dan de eerste keer door in verhouding meer van de 12V te trekken en minder van de 3,3V en 5V, daarnaast heb ik nu twee cross load tests toegevoegd. Waarbij de eerste, CL1 de Intel C6 en C7 power state compatibiliteit test waarbij de 3,3V en 5V tot de max worden belast en de 12V met 0,15A wordt belast. In CL2 wordt alleen de 12V belast, dit kan in de praktijk voorkomen door bijvoorbeeld de voeding in een dual PSU setup te gebruiken, waarbij dit de secondaire voeding is welke alleen de videokaarten van stroom voorziet.

Hieronder vind je de tabellen welke ik van tevoren in Excel heb gemaakt. In de grijs gekleurde vakken staat gewone tekst, de tekst in de gele vakken moeten worden ingevuld worden waarna de tekst in de groene vakken berekend worden aan de hand van de ingevulde data, hetgeen wat je hieronder dus bij "set load" ziet staan.

https://tweakers.net/ext/f/krAYDo3PL3BDlFf3s28XmMIU/full.png

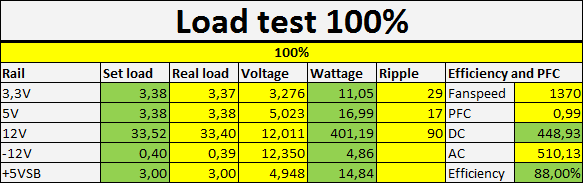

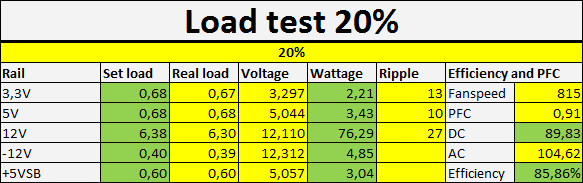

Bovenstaand plaatje laat de output tabel zien van de voeding, deze gegevens zijn nodig voor het berekenen van de hoeveel belasting welke op de verschillende rails kan worden gezet.

https://tweakers.net/ext/f/HkOOcY9H3E6zA9Tn2S8fJNdq/full.png

https://tweakers.net/ext/f/4Wmg1rVLrR7U9BNh5ojIycSI/full.png

https://tweakers.net/ext/f/NJtf2U7kGMU57AlK5ng1XF0P/full.png

https://tweakers.net/ext/f/dlyW1MNSqVA1bmNdp9a8khis/full.png

https://tweakers.net/ext/f/9KUtpuUTfRa7a2kF2uRYqMbQ/full.png

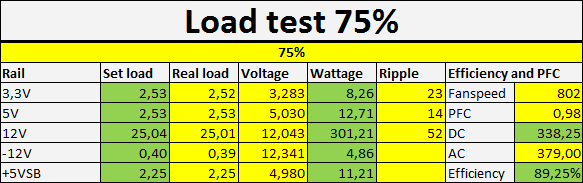

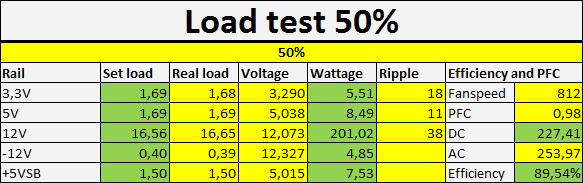

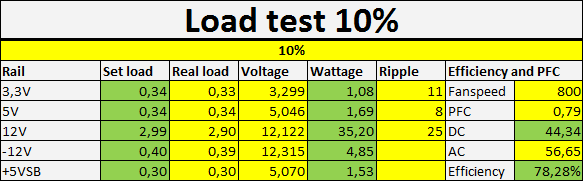

Wat je misschien op valt is de "set load" en "real load", de eerste is de belasting welke ingesteld moet worden volgens de Excel berekening, de tweede is de echte load. Je kunt namelijk wel x aantal ampère instellen, maar de stroom welke je er werkelijk uittrekt verschil toch altijd een klein beetje van de ingestelde waarde.

https://tweakers.net/ext/f/GwZCAvI1P4dH7bC9tOuMkhxB/full.png

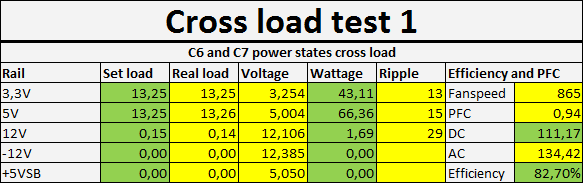

Bij de eerste cross load test wordt de 3,3V en 5V volledig belast, terwijl de 12V wordt belast met maar 0,15A. Dit simuleert de C6 en C7 slaapstand in de minst ideale situatie. In de praktijk zal de belasting op de 3,3V en 5V normaal gesproken lager uitvallen, maar voor een test ga je natuurlijk altijd uit van de minst ideale situatie.

https://tweakers.net/ext/f/dW8oPUca3jUoUcR8pij1TjuW/full.png

Bij de tweede cross load test wordt alleen stroom van de 12V getrokken, terwijl de rest van de voeding met rust wordt gelaten. Dit kan in de praktijk voorkomen bij een dual PSU setup, waarbij de tweede voeding wordt gebruikt voor het van stroom voorzien van de videokaarten. Maar PC's zelf nemen ook in verhouding steeds meer van de 12V en steeds minder van de 3,3V en 5V, dus onder normale omstandigheden wordt dit ook steeds belangrijker, zei het in wat mindere mate.

De tabel hieronder laat de maximale toegestane afwijking volgens de ATX specificatie zien van de spanningen wat betreft spanningsregulatie en ripple en noise onderdrukking.

ATX specificatie
SpanningTolerantieBereikMax. ripple top-topwaarde
+3,3V±5%+3.135V tot +3.465V50mV
+5V±5%+4.75V tot +5.25V50mV
+12V±5%+11.40V tot +12.60V120mV
-12V±10%–10.80V tot –13.20V120mV
+5Vsb±5%+4.75V tot +5.25V50mV


Er zijn op dit moment twee verschillende manieren voor normale consumenten voedingen om een 80PLUS certificaat te krijgen. De eerste bestaat al een tijdje en dat is op 115V, bedoeld voor voedingen welke zowel 115V als ook het hier gangbare 230V ondersteunen. Sinds nog niet al te lange tijd is er nu ook ook een 80PLUS test op 230V voor voedingen welke alleen 230V ondersteunen. Voedingen welke alleen 230V ondersteunen zijn normaal gesproken low-end of cost down versies. High-end voedingen hebben gewoon een universele input en ondersteunen dus 115V en 230V.

80PLUS
115V
http://plugloadsolutions.com/images/img_80plus.jpg
http://plugloadsolutions.com/images/img_80plus_bronze.jpg
http://plugloadsolutions.com/images/img_80plus_silver.jpg
http://plugloadsolutions.com/images/img_80plus_gold.jpg
http://plugloadsolutions.com/images/img_80plus_platinum.jpg
http://plugloadsolutions.com/images/img_80plus_titanium.jpg
10% belasting
-
-
-
-
-
90%
20% belasting
80%
82%
85%
87%
90%
92%
50% belasting
80%
85%
88%
90%
92%
94%
100% belasting
80%
82%
85%
87%
89%
90%
Het standaard 80PLUS certificaat

80PLUS 230V EU
230V
http://plugloadsolutions.com/images/80plus_standard230EVU.jpg
http://plugloadsolutions.com/images/80plus_bronze230EVU.jpg
http://plugloadsolutions.com/images/80plus_silver230EVU.jpg
http://plugloadsolutions.com/images/80plus_gold230EVU.jpg
http://plugloadsolutions.com/images/80plus_platinum230EVU.jpg
http://plugloadsolutions.com/images/80plus_titanium230EVU.jpg
10% belasting
-
-
-
-
-
90%
20% belasting
82%
85%
87%
90%
92%
94%
50% belasting
85%
88%
90%
92%
94%
96%
100% belasting
82%
85%
87%
89%
90%
94%
80PLUS 230V bedoeld voor voedingen welke alleen 230V accepteren

SPANNINGSREGULATIE

Voor de duidelijkheid zetten we de bovenstaande meetgegevens van de spanningsregulatie om naar een lijngrafiek. De belangrijkste spanning is de 12V, gevolgd door de 5V en 3,3V, daarna de 5Vsb en de minst belangrijke spanning is de -12V welke nog amper wordt gebruikt.

De 3,3V, 5V, 12V en 5Vsb mogen maximaal 5% afwijken en de -12V maximaal 10% van hun ideale waarde. Daarnaast wil je de spanningsval tussen de verschillende belastingen zo klein mogelijk hebben. Het bovenste getal aan de verticale as is de maximaal toegestane waarde en het onderste getal de laagste toegestane waarde. Het verschil tussen twee dikke grijze horizontale lijnen is 1% en de dunnere grijze lijnen daartussen in staan voor 0,2%.

Ik vergelijk deze Corsair CX450M met nog drie andere voedingen met een vergelijkbaar vermogen en een vergelijkbare marktplaatsing dat is de mainstreamcategorie. De andere voedingen zijn een Antec VPF 450W (VPF450), be quiet! Pure Power 9 CM 500W (PP9CM500) en Corsair CS450M (CS450M).

https://tweakers.net/ext/f/O3k62ycpOkPGmwXmFHSegQ2B/full.png

https://tweakers.net/ext/f/jK9LFke6dub7HDQsHlfIIavW/full.png

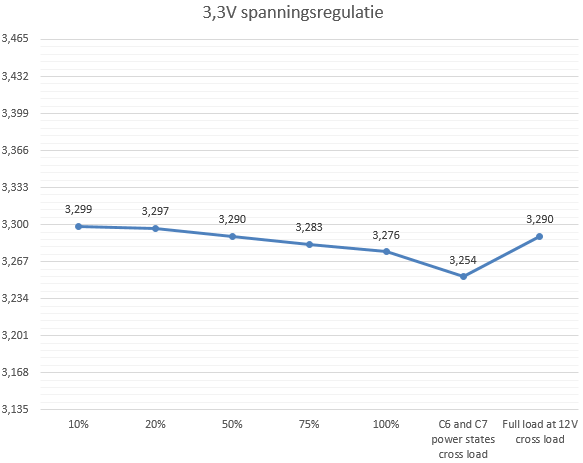

Als eerste hebben we de 3,3V, de spanning hiervan is erg stabiel. Zoals je kunt zien is de spanningsval van 10% naar 100% belasting duidelijk minder dan maar 1% en ook bij de cross load tests blijft de voeding goed stabiel. In vergelijking met de andere voedingen, laat deze ook de meest stabiele waardes zien en de kleinste spanningsval.

https://tweakers.net/ext/f/2MIYNQMvk0a5XGfzpauNfNTv/full.png

https://tweakers.net/ext/f/Ig9N7IdUlfPZPTm29MnKAYCv/full.png

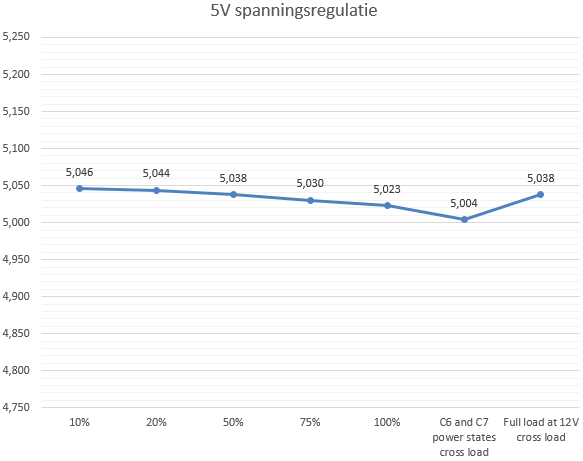

Van de 3,3V gaan we naar de 5V. Hier zien we een nog betere regulatie, tussen de 10 en 100% belasting is de spanningsval nu zelfs iets kleiner dan een halve procent, heel erg goed dus. Ook in vergelijking met de andere kaarten komt die er heel goed uit, weer als beste met de kleinste spanningsval. Ook de cross loads zijn trouwens weer perfect in orde bij deze voeding.

https://tweakers.net/ext/f/hSIrpFgKAL9WEBevR5d7wSmf/full.png

https://tweakers.net/ext/f/NpEdEPoL1lkk2L9zm2uvxKlC/full.png

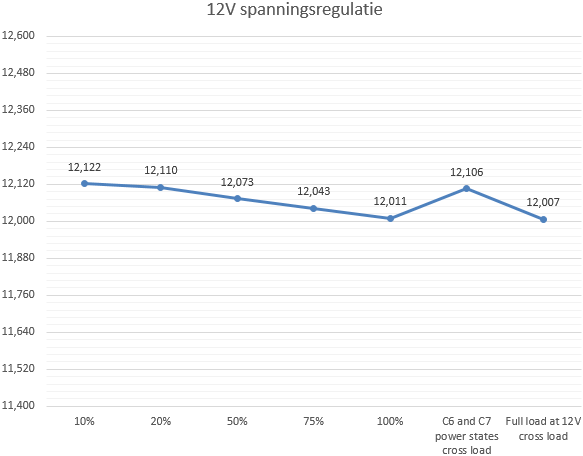

En van de 5V naar de tegenwoordig belangrijkste spanning en dat is de 12V. De spanningsval van de 12V is van 10% naar 100% zo'n 1% wat ook weer een prima waarde is. In vergelijking met de andere voedingen is die samen met de CS450M ook weer degene met de laagste spanningsval. Ook hier zijn beide cross load tests trouwens weer prima in orde. Als je je trouwens afvraagt wat er mis is met de be quiet! Pure Power 9 CM serie, die serie is gewoon zo beroerd, review komt nog. ;)

https://tweakers.net/ext/f/mdxGSWm2yAEhMrqPlQaJ9c1U/full.png

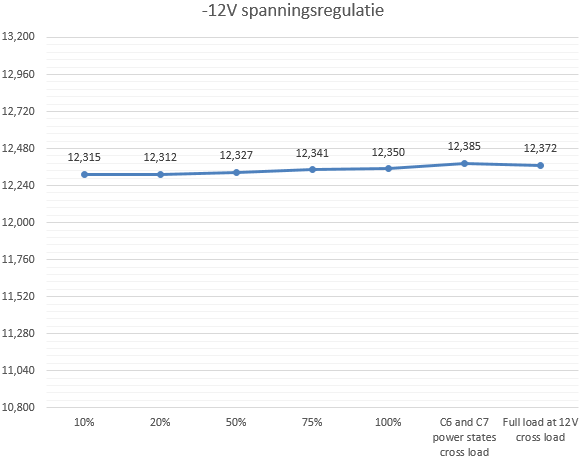

Van de 12V gaan we naar de -12V en ook hier zien we weer perfecte regulatie. Niet dat het heel interessant is overigens, deze spanning wordt zo goed als nergens meer voor gebruikt, daarom ook geen vergelijking met de andere voedingen omdat dit toch niet uit maakt hoe de voeding het hier doet.

https://tweakers.net/ext/f/il5ZCP1a3vNjqh5aN2hvr3yT/full.png

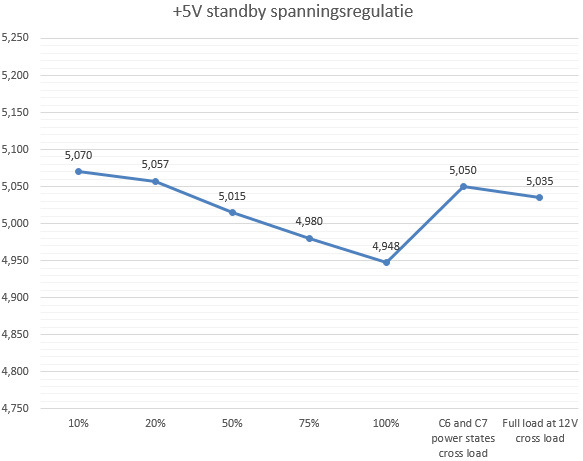

Als laatste spanning hebben we dan nog 5V standby. Ook deze spanning is minder belangrijk qua regulatie, als spanning zelf is dit wel een belangrijke, de PC kan namelijk niet zonder. Ook als de PC uit staat is namelijk de 5V standby actief. Maar zolang de spanning binnen de ATX specificatie valt en dat doet die met gemak, moet het goed genoeg zijn voor deze spanning.

RIPPLE EN NOISE

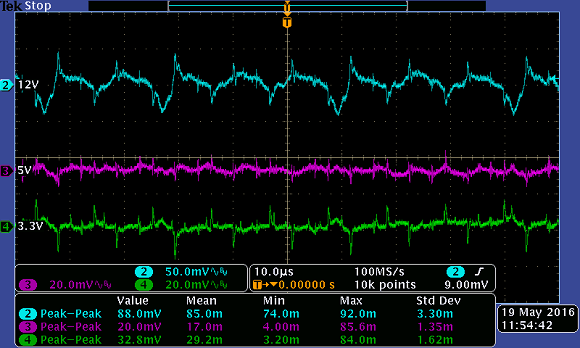

Ripple en noise is stoorsignaal wat o.a. ontstaat bij het omzetten van wisselstroom naar gelijkstroom. Als je de spanning meet met een multimeter kan het dus wel netjes 12V lijken, als je het bekijkt met een oscilloscoop dan kan het er wel eens veel minder mooi uitzien.

http://static.tweakers.net/ext/f/v4oHCrHQ2PsW1rNnJJh3arwv/full.jpg

Ripple en noise wil het het liefst zo laag mogelijk houden en sowieso binnen de ATX specificaties behouden. Te hoge ripple en noise kan zorgen voor instabiliteit en daarnaast verkort het ook de levensduur van de voeding en ook van de andere onderdelen. Ripple welke dus ver buiten de ATX specificatie valt kan er voor zorgen dat de levensduur van andere onderdelen met jaren terugloopt, dit is dus het laatste wat je wil.

Ripple en noise metingen
3,3V
5V
12V
10%
11mV
8mV
25mV
20%
13mV
10mV
27mV
50%
18mV
11mV
38mV
75%
23mV
14mV
52mV
100%
29mV
17mV
85mV
CL1
13mV
15mV
29mV
CL2
29mV
17mV
82mV


https://tweakers.net/ext/f/GVzfjfRj3ZmcOLClATwrQLec/full.png

Bovenstaande tabel laat de ripple en noise zien van de 3,3V, 5V en 12V en de afbeelding eronder is een screenshot van de oscilloscoop tijdens 100% belasting. De 3,3V ripple onderdrukking is redelijk, 5V ripple onderdrukking is goed, maar de 12V ripple onderdrukking valt toch wat tegen. Met 85mV is dit aan de matige kant bij 100% belasting. Een voordeel is natuurlijk wel dat dit alleen onder 100% belasting is, iets wat inde praktijk zelden voorkomt. Meeste mensen belasten de voeding namelijk niet eens 75% onder maximale load van de PC.

RENDEMENT
Het rendement is het verschil (in procenten) tussen wat de PC uit de voeding trekt (DC genoemd) en de voeding uit het stopcontact (AC). De voeding moet namelijk de 230V 50Hz AC die wij hier hebben, omzetten naar de juiste DC waardes. Dit omzetten gaat nu éénmaal met verlies, wat dan weer moet worden afgevoerd aan warmte door de fan. Theoretisch kun je dus zeggen dat een voeding met een hoger rendement stiller zijn werk kan doen, maar dit is in de praktijk van heel wat meer factoren afhankelijk, zoals bijvoorbeeld de lay-out van de voeding, kwaliteit van de fan en grote van de heat sinks.

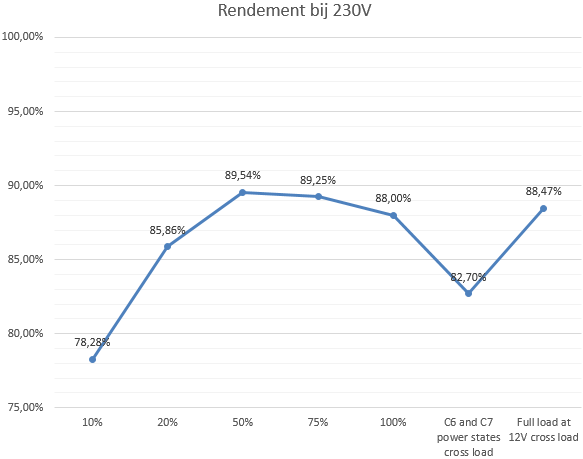

https://tweakers.net/ext/f/3yGMTh3kiqkqbhF5kdypZyUb/full.png

https://tweakers.net/ext/f/vRrLlsvymi1A7qHvckOfaBTd/full.png

Het relatief moderne design wat je zag in de interne foto's van de voeding en het gebrek aan heat sinks aan de secondaire kant van de voeding. Zie je ook terug in het rendement, wat vrij hoog is voor een 80PLUS Bronze voeding, alleen op 10% is het aan de lage kant.

Op 230V kan de voeding zich nog redelijk meten met bijvoorbeeld de Pure Power 9 CM 500W van be quiet! welke een 80PLUS Silver certificaat heeft. Je ziet dit ook terug op plugloadsolutions.com welke de 80PLUS certificaten uitdeelt. Op 20% belasting scheelt het daar ongeveer een halve procent, op 50% belasting een kwart procent en op 100% belasting zelfs nog minder.

Met een beetje getweak had Corsair dus ook voor een 80PLUS Silver certificaat kunnen gaan. De reden dat ze dit niet hebben gedaan is omdat 80PLUS Silver gewoon niet zo goed verkoopt, er zijn ook maar weinig voedingen van. Mensen kijken eerder naar 80PLUS Gold en 80PLUS Bronze.

FANSPEED METINGEN
Fanspeed metingen zeggen natuurlijk bij lange na niet alles over het geluid wat een voeding produceert. Zo zijn fans te verkrijgen in verschillende groottes en hoe kleiner hoe stiller die is bij een gelijk aantal toeren. Maar ook al zijn ze even groot dan nog kan een lager geluid maken, de luchtstroom kan het geluid beïnvloeden maar ook coil whine en nog zoveel andere factoren.

Maar een echte geluidsmeting is vrij lastig bij een voeding doordat de load testers alles behalve stil zijn, daar zitten een aantal fans in die écht veel geluid maken. Wil je het goed doen moet je de voeding in een volledig geluidsdichte box plaatsen. Daarom laten we het eerst maar bij alleen fan speed metingen.

https://tweakers.net/ext/f/W9cGaMzTEzMEmRUA6PPfBU0B/full.png

Bij een omgevingstemperatuur van zo'n 23 graden is draait de fan tot 75% belasting op de minimale snelheid welke iets boven de 800RPM ligt. Verreweg de meeste mensen zullen dit als onhoorbaar beschouwen in hun PC, omdat andere onderdelen, ook al zijn die relatief stil, toch meer geluid maken. Maar iemand die de hele PC inricht op stilte en alleen maar high-end fans gebruikt op een hele lage snelheid, de echte stilte freaks, zullen deze voeding niet stil genoeg vinden. Bij 100% belasting gaat de fan dan nog sneller draaien tot bijna 1400 RPM. Dit is wel duidelijk hoorbaar, maar zoveel vermogen uit de voeding trekken zie je in de praktijk mensen zelden doen. Een PC met bijvoorbeeld RX 480 of GTX 1070 en Core i5 Skylake trekt meestal maar zo'n 225W maximaal uit de voeding en dit is dus ook maar 50% belasting van de voeding.


ConclusieGa naar: ReactiesGa naar: Inhoudsopgave


En dan zijn we aangekomen bij de conclusie en dan zien we dat Corsair weer een prima voeding heeft met een laag vermogen. Dat mocht overigens ook wel weer eens, de CX400, VX450 en HX450 waren goede voedingen van jaren geleden en de vervangers, CX430 en CX430M waren erg teleurstellend. Ook de veel duurdere RM450 van drie jaar terug was erg teleurstellend door de hoge prijs en lage kwaliteit. Deze CX450M is dan eigenlijk weer een interessante voeding van Corsair na zo'n 7 of 8 jaar van weinig goede opties in dit segment.

Voor zo'n 55 euro krijg je een goede semi-modulaire voeding, met alleen maar zwarte kabels, waarbij de modulaire kabels ook nog eens plat uitgevoerd zijn. Qua aansluitingen zit het ook wel goed met 2 PEG connectors, vier sata connectors en 3 molex connectors.

De prestaties wat betreft spanningsregulatie zijn echt heel goed voor een voeding in deze prijscategorie, alleen de ripple op de 12V is een beetje aan de matige kant, maar dit is vooral zo op volledige belasting.

Kwaliteit is ook niks mis mee met een voeding uit deze prijscategorie, alleen de 12V condensators zijn wat minder en ze zijn ook maar met zijn drieën. Eén extra had waarschijnlijk voor wat lagere ripple gezorgd en wat betere kwaliteit had het helemaal afgemaakt. Dan had er echt heel weinig op deze voeding aan te merken geweest.

Qua rendement komt de voeding ook erg goed uit de verf met heel dicht tegen 80PLUS Silver en qua geluid is de voeding vrij stil onder normale omstandigheden. Al met al dus een voeding waarmee je een prima koop doet op dit moment iets beters zul je op dit moment niet vinden voor de prijs, maar zoals je kon lezen in deze review is ook deze voeding niet perfect.

Als cijfer kom ik dan uit op een mooie acht.

http://ic.tweakimg.net/images/shield/80.svg


Heb je aan of opmerkingen over de review of wil je gewoon iets kwijt over de review laat dan hieronder maar een berichtje achter. :)

Wil je meer weten over een bepaalde voeding, advies over een nieuwe of wil je iets anders weten over een bepaalde voeding dan kan dat altijd hier: Voeding advies en informatie topic - Deel 32

Verbeteringen in deze review:
  • Crossload test toevoegen, o.a. voor Haswell certificering.
  • Metingen lager dan 20% belasting.
  • Fanspeed metingen met loadtester, i.p.v. PC
Verbeteringen voor een volgende keer:
  • OCP, OPP, SCP testen
Verbeteringen voor ver in de toekomst:
  • Voeding testen onder een hogere temperatuur.
  • Echte geluidsmetingen in een geluidsdichte box.
  • Transient response, hold-up time en inrush current metingen.

Heb jij ook een Corsair CX450M?

Deel je ervaringen en help andere tweakers!

Schrijf review

Populaire reviews door gebruikers

Vraag & aanbod

Reacties (57)

Wijzig sortering
Mooi werk kerel, kolere. :D

Leuk ook dat hun 'betaalbare' alternatief nu ook best een redelijke overweging is.
Bedankt. :)

Er was natuurlijk al een Cooler Master GM serie, Antec VPF serie, Fractal Design Integra M serie, Super Flower Golden Green HX serie en sinds kort dus ook de nieuwe Corsair CXM serie en de daarop gebaseerde Vengeance serie.

Maar misschien ook de nieuwe Zalman TX serie, Aerocool Xpredator Bronze of LC-Power GP4 V2.4 ook wel. Hier zijn alleen nog geen reviews van verschenen, dus echt goed beoordelen valt nog wat tegen.
Je hebt nog werk aan de winkel dus :D
\
Altijd tof dat jij zo een dijk van een review hier wilt neerzetten. Nu wat bedoel je eigenlijk met.
In deze review zullen we weer kijken hoe deze voeding presteert onder verschillende belastingen en hoe het zit met de kwaliteit van de voeding. Het testen is weer gedaan bij Cooler Master in Eindhoven waar ik hun dure apparatuur mag gebruiken, waarvoor dank.
Hoe bekomen gewone stervelingen zo'n privilege ?
Hoi, voor ik ga lezen scroll ik altijd eerst door de review heen om het geheel te bekijken.
Daarna lees ik de stukken die mij interesseren :)
Mooie review, tests doen me denken aan de reviews van Jonnyguru. Vind je het niet gek dat Corsair voor dit model voor modulaire kabels heeft gekozen gezien de minimale aansluitingen? (lees: in 99% van de gevallen sluit je sowieso alle kabels aan).
Mooie review, tests doen me denken aan de reviews van Jonnyguru
Dat zou goed kunnen, spanningsregulatie, ripple en rendement zijn dan ook de meest logische dingen om te testen. En dat is ook nog enigzins goed te testen als je beschikt over de apparatuur. Extreem uitgebreide testen zoals die van Aris van TechPowerUp en Tomshardware zijn extreem uitzonderlijk. Bij jonnyGURU.com hebben ze ook niet de apparatuur op zulke tests te doen, kost gewoon te veel.

Ik heb dan het geluk dat ik de apparatuur van Cooler Master mag gebruiken. Die hebben beter spul als bijvoorbeeld jonnyGURU.com. Maar om dan ook betere reviews te schrijven moet je de apparatuur eigenlijk thuis hebben zodat je er uitgebreid mee kan werken. In die paar uurtjes dat ik er mee werk, kun je niet veel meer doen dan dit.
Vind je het niet gek dat Corsair voor dit model voor modulaire kabels heeft gekozen gezien de minimale aansluitingen? (lees: in 99% van de gevallen sluit je sowieso alle kabels aan).
Vanuit Corsairs oogpunt niet, vanuit het oogpunt van de consument wel. Ik zie namelijk ook het nut niet waarom zo'n voeding modulair zou moeten zijn. Maar de consument wil het schijnbaar en daarom heeft Corsair het dan ook.

Sowieso zie ik het nut van een modulaire voeding zelden. Meestal heeft het alleen nut voor mensen die een verkeerde voeding hebben gekozen. Bijvoorbeeld mensen die denken dat ze een 750W voeding nodig hebben voor een kaart zoals de GTX 1080 welke ook al kan draaien op een high-end 300W voeding als de andere onderdelen relatief zuinig zijn. Tja als je dan een 750W voeding koopt heb je idd heel veel kabels welke je niet gebruikt, maar had je dan wel een juiste voeding gekozen had modulair idd weinig nut.

Ik zeg dan ook altijd koop een voeding die past bij de PC qua vermogen en aansluitingen en haal een behuizing met goede kabelmanagement mogelijkheden dan heeft modulair ook zelden toegevoegde waarde. Alleen voor mensen die de kabels willen sleeven of modulaire gesleevde kabels willen kopen, heeft het een voordeel.

En trouwens als je modulair nutteloos vindt dan is er ook nog de Vengeance 400W, helaas alleen voor de Duitse markt en daardoor hier slecht leverbaar maar wel een betere voeding. Het verschil is dat de Vengeance serie betere condensators heeft en OCP op de 12V, voor de rest zijn ze identiek. Ik had trouwens ook graag gezien dat de Vengeance series hier op de markt kwam, nog interessanter dan deze CXM serie.

[Reactie gewijzigd door -The_Mask- op 9 augustus 2016 15:38]

Wat een beest van een review, dikke +3!
Bedankt :)

[Reactie gewijzigd door -The_Mask- op 9 augustus 2016 16:02]

Goede review!

Ik heb de CX650M en dit is het slechtste product dat ik ooit gekocht heb. Ik heb er al een rma moeten sturen en de tweede heeft terug hetzelfde probleem, zij het in mindere mate. De fan loopt ergens tegenaan met een hakkend geluid als gevolg. Het lager is ook niet geruisloos en maakt een spinnend geluid. Ik heb de voeding met de fan naar onderen geïnstalleerd. Zelfs de standaard fans in mijn CM690II zijn veel stiller en ook mijn vorige Sharkoon budgetvoeding.

Ik begin al te denken dat het aan mijn behuizing ligt. Daarin moet de psu op vier uitsteeksels met rubber ad bovenkant (voor trillingsdemping) geplaatst worden. Omdat de CX650M kleine afmetingen heeft reikt die niet tot de achterste twee 'pootjes'(hij steunt niet op de bovenkant vd achterste pootjes maar meer op de zijkant). Misschien komt er daardoor te veel druk op de voorste pootjes terecht en buigt het toch niet al te dikke metaal vd psu daar te veel door en loopt de fan daar tegenaan. Ik kan dit bijna niet geloven omdat de psu met vier schroeven bevestigd is en dit genoeg zou moeten zijn om te compenseren voor het verlies aan steun vd twee achterste pootjes. Of hoe een psu met kleine afmetingen toch wel eens een nadeel zou kunnen zijn.

PS: En als ik zo die ripple op 12V bij 100% load bekijk is dit ook al niet positief.

[Reactie gewijzigd door Fredi op 16 augustus 2016 04:09]

Tja zelfs de beste voeding die er bestaat heeft geen RMA rate van 0% en twee maal achter elkaar hetzelfde probleem is of heel veel pech of het probleem ligt ergens anders.
PS: En als ik zo die ripple op 12V bij 100% load bekijk is dit ook al niet positief.
Dat wordt idd meermaals benoemd, maar het is wel alleen boven de 75% belasting dat die wat hoog wordt. En dat geld alleen voor deze CX450M en niet direct voor een CX550M of CX650M.
Kijk eens bij de userreviews op Newegg, daar zijn er twee met hetzelfde probleem als mij.
https://m.newegg.com/Prod...temnumber=N82E16817139146

Ik zie het niet, maar als het idd twee zijn dat bewijst juist mijn punt. Van deze voeding worden duizenden per maand verkocht. Als er dan een handjevol problemen te vinden zijn, dan blijkt er dus geen enkel substantieel probleem te zijn, anders had je dat al lang gezien.
Kom kom, ik denk dat jij evengoed weet als ik dat de CS-serie van Corsair ook diezelfde fanproblemen heeft. De fan daar komt trouwens van dezelfde fabrikant Hong Hua. Corsair kan precies niets verkeerd doen bij jou. Wellicht heeft de fantastische RXm serie daar iets mee te maken die je altijd zo aanprijst in het forum.

[Reactie gewijzigd door Fredi op 19 augustus 2016 15:37]

Dat is echt onzin. Het is een feit dat het zelden voorkomt. Waarom denk je dat je er maar een handjevol problemen van kan vinden, terwijl er al tienduizenden verkocht zijn?

Daarnaast Voeding advies en informatie topic - Deel 32 gelezen? Deze topicstart is voor deze nieuwe CXM serie geschreven.

Bij het kopje populaire voedingen staat:
Hieronder staan een aantal niet-interessante voedingen, welke vaak wel populair zijn. Deze voedingen zijn niet slecht zoals die hierboven, maar zijn gewoon te duur voor wat je krijgt. Veel grotere fabrikanten hebben deze producten in hun budget voedingen. De grootste omzet wordt namelijk gedraaid in het budget en mainstream segment en niet in het high-end segment. Veel fabrikanten leunen echter op hun marketing voor het budget en mainstream segment en hebben alleen een high-end segment met een goede prijs/prestatie. Op dit moment zijn Corsair en EVGA daar het perfecte voorbeeld van, beide fabrikanten hebben namelijk alleen interessante voedingen boven de 100 euro. Ze hebben wel voedingen onder de 100 euro, maar deze zijn verre van interessant.
Dat is alles behalve positief en daaronder staat ook nog onderbouwd wat er dan mis is met die andere voedingen die minder dan 100 euro kosten. Dat is helemaal niet positief dus.

Maar dat betekend niet dat de voedingen structurele problemen hebben, ze zijn gewoon niet interessant. De prijs/prestatie en prijs/kwaliteitsverhouding waren gewoon niet goed. Corsair gaat echt geen voeding uitbrengen met problemen zonder deze te niet direct te fiksen. Als er fan problemen waren geweest hadden ze er wel direct een andere fan in gezet en had je zoals eerder gezegd wel veel meer over gehoord. Een betere fan kost amper iets meer, terwijl de RMA kosten door een slechte fan erin houden heel veel geld kost. Hoge RMA rate kan je zelf failliet door gaan, zie OCZ met hun probleem SSD's. Die hebben het niet lang kunnen uithouden door hun hoge RMA rate.

Je bent totaal niet realistisch als je denkt dat een handjevol problemen die je kunt vinden bij tienduizenden verkochte exemplaren een probleem zou zijn.

[Reactie gewijzigd door -The_Mask- op 20 augustus 2016 11:06]

Zo gaaf, een dergelijke review over een power supply! Echter tweakers. ;)
Een dikke +3 natuurlijk voor deze review. _O_
Wat mij betreft review van de maand, al is het pas de 10e. Leuk om te zien dat de beste voeding reviews op Tweakers van een gebruiker komen en niet de site zelf. _/-\o_

Een korte vraag; ik weet dat jij fan bent van lage vermogens, maar zal deze voeding onder geen omstandigheden te weinig leveren voor een i5 6600K (stock) en Fury (1050Mhz)? Had de voeding in eerste instantie aangeschaft voor een RX480, maar voor ¤350 kan ik een Fury (nieuw én leverbaar) niet laten liggen. :*)
Bedankt

Ja dat kan, zonder overklokken is het maximale verbruik tijdens games zo'n 350W.


Om te kunnen reageren moet je ingelogd zijn



Nintendo Switch Google Pixel XL 2 LG W7 Samsung Galaxy S8 Google Pixel 2 Sony Bravia A1 OLED Microsoft Xbox One X Apple iPhone 8

© 1998 - 2017 de Persgroep Online Services B.V. Tweakers vormt samen met o.a. Autotrack en Hardware.Info de Persgroep Online Services B.V. Hosting door True

*
