Apple laat naar alle waarschijnlijkheid de A8-soc voor in de iPhone 6 en 6 Plus niet produceren door Samsung, maar door concurrent TSMC. Dat concludeert Chipworks. De A8-soc is kleiner dan zijn voorganger A7, maar bevat bijna twee keer zoveel transistors.

Er gaan al jaren geruchten over de switch die Apple zou willen maken van Samsung naar TSMC, maar telkens bleken die bij analyses van de soc onjuist. Nu is dat anders: de soc heeft duidelijke tekenen dat TSMC hem heeft gefabriceerd, stelt Chipworks.

Waarom dat is, is onbekend: Samsung en TSMC zijn beide afgelopen maanden begonnen met de massaproductie van socs op 20nm. De A8-soc uit de iPhone 6 heeft een die size die 13 procent kleiner is dan die van voorganger A7 uit de iPhone 5s en iPads van vorig jaar. Dat komt mede doordat de soc is gefabriceerd op een kleiner procedé: waar Samsung de A7-soc op 28nm maakt, gebruikt TSMC een 20nm-procedé.

De gpu in de A8 is vermoedelijk een Imagination PowerVR GX6450, de opvolger van de GX6430 in de Apple A7. De fabrikant claimt dat de gpu in staat is tot 50 procent betere prestaties te bieden. De gpu is wederom een quadcore, zegt Chipworks.

Chipworks vond in de A8 ook een envelope tracker, een stukje hardware die al een jaar in veel Android-telefoons zit. Normaliter heeft de versterker die het mobiele-datasignaal versterkt een constante spanning. Die is dan hoog genoeg om pieken in het signaal op te vangen, maar de spanning blijft ook hoog in situaties waarin minder versterking nodig is. Qualcomm vergelijkt het met iemand die een constante hartslag van 200 heeft, ongeacht de mate van inspanning.

De QFE1100 kijkt echter naar de sterkte van het bronsignaal en past de spanning van de versterker daarop aan, zodat deze niet meer stroom verbruikt dan nodig is. Volgens Qualcomm levert dat tot dertig procent minder hitte en twintig procent minder stroomverbruik op bij het gebruik van 3g en 4g. Het is voor het eerst dat Apple dat onderdeel gebruikt in zijn toestel.

Update, 20:38: In dit artikel stond oorspronkelijk nog vermeld dat Chipworks een MDM9235-modemchip zou hebben gevonden, maar dat bleek onjuist. Chipworks gebruikt die modemchip als vergelijking om aan te tonen dat de A8 op 20nm wordt gemaakt, merkte Geometry45nm op.

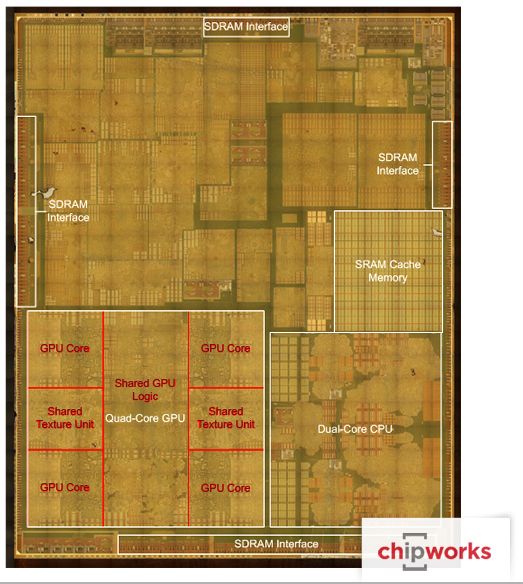

Apple A8 die shot

Die shot Apple A8. Illustratie: Chipworks
