Nadat Gigabyte en MSI eerder al een mini-itx-moederbord op basis van AMD's Brazos-platform en de E350-apu toonden, is het nu de beurt aan Asus en Sapphire. Het plankje van Asus valt op door de passieve koeling en de ingebouwde wifi.

MSI en Gigabyte ontwikkelden twee moederborden die grotendeels identiek zijn. Sapphire en Asus sloegen echter een andere richting in, voor zover dat mogelijk is met een mini-itx-moederbord. Sapphire doopte zijn moederbord Pure White Fusion E350M1W terwijl Asus het bij E35MI-I Deluxe hield. Beide moederborden zijn uitgerust met de gebruikelijke Hudson M1-chipset en E350-apu. De apu is een dualcore-cpu met een kloksnelheid van 1,6GHz en beschikt tevens over een HD 6310-gpu.

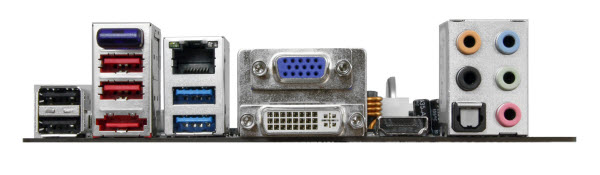

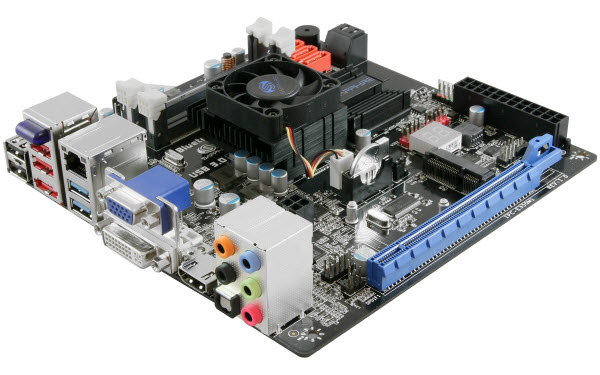

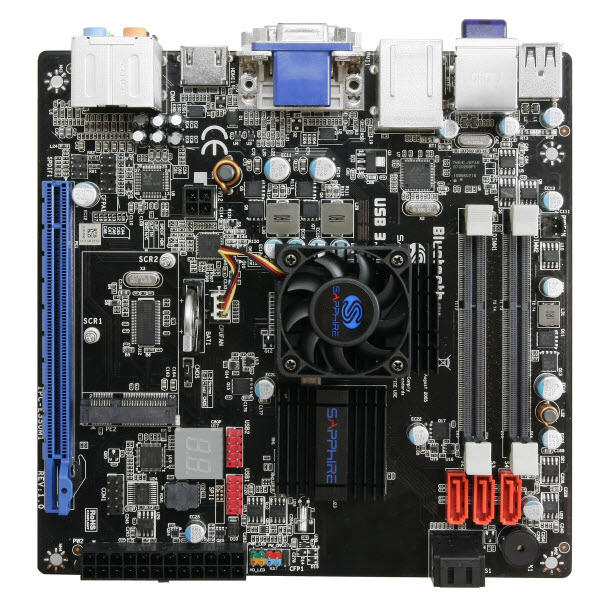

Sapphire koos ervoor om twee sodimm-slots te monteren waar volgens Sapphire maximaal 4GB aan ongebufferd geheugen in geplaatst kan worden. Er zijn vijf sata-600-poorten aanwezig, evenals acht usb 2.0-poorten en twee usb 3.0-poorten. Behalve een pci-e x16-slot met een bandbreedte van vier lanes is er ook een mini-pci-e x1-connector aanwezig. Een Atheros-chip voorziet in bluetooth, terwijl een chip van Marvell in een gigabit-ethernetpoort voorziet. De apu wordt door een kleine fan gekoeld, terwijl de chipset het afkan met passieve koeling.

Sapphire / Asus Brazos moederbord Sapphire / Asus Brazos moederbord Sapphire / Asus Brazos moederbord

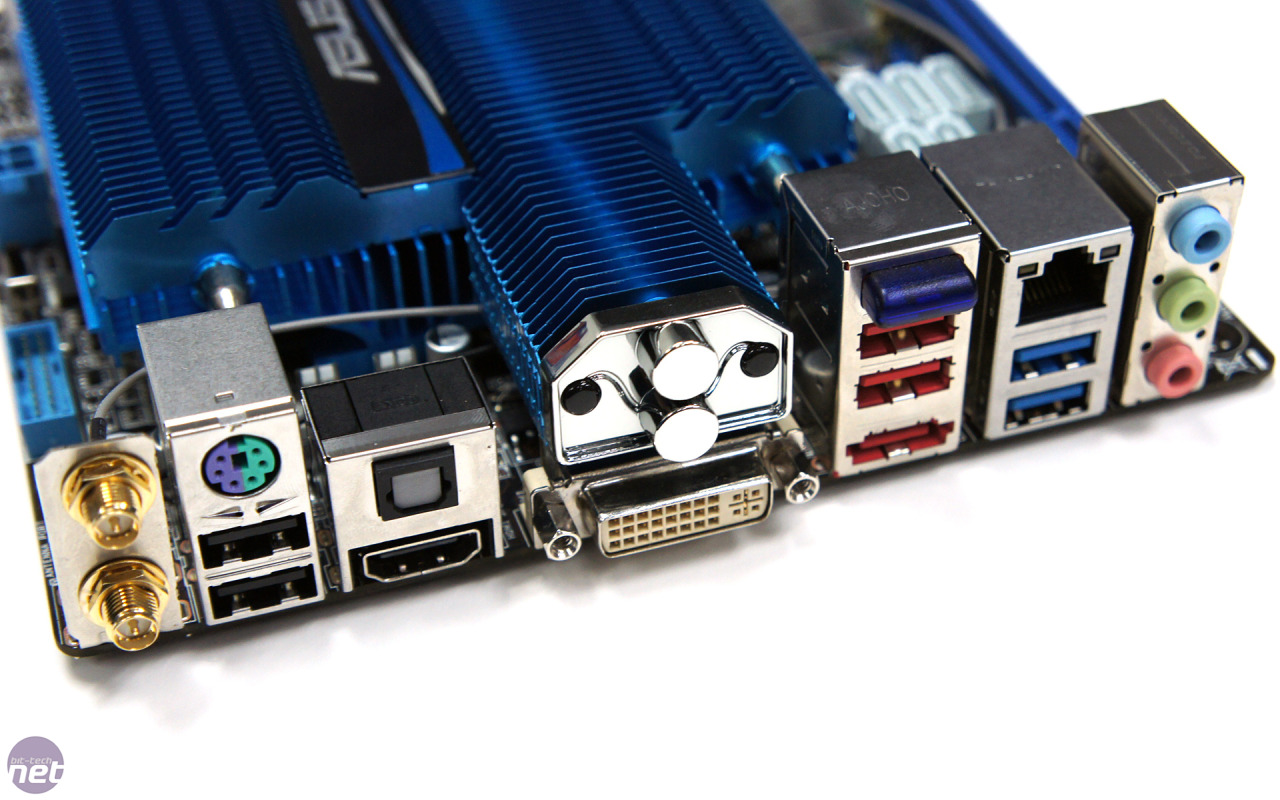

Asus onderscheidt zich van de concurrentie door de de E35MI-I Deluxe volledig passief te koelen. Drie heatpipes voeren de warmte af van de apu naar een heatsink die bijna de helft van het moederbord in beslag neemt. Behalve de passieve koeling wist Asus ook als eerste een wifi-chipset te plaatsen op het moederbord. Met eveneens vijf sata-600-poorten, maar liefst vier usb 3.0-poorten, bluetooth en een pci-e x16-slot met een bandbreedte van vier lanes, doet het moederbord niet onder voor de concurrentie.

Sapphire / Asus Brazos moederbord Sapphire / Asus Brazos moederbord Sapphire / Asus Brazos moederbord
Moderatie-faq Wijzig weergave

Reacties (40)

Hulde aan Asus, wederom! :)

Waar alle overige fabrikanten komen met een "mini-herrie-fan" aan komen zetten, kiest juist Asus voor een passieve oplossing. Dit bordje heeft overigens heel veel weg van de AT5IONT-I ION2. Asus heeft een bestaand concept toegepast, enkel dan met AMD hardware. Een slimme zet naar mijn idee.

Moge het bordje snel op de markt komen :)
Asus heeft hiermee een opvolger van hun eigen 880G mini-itx bord. Die heeft zowel Bluetooth als Wifi. Begrijp niet zo goed waarom ze nu een wifi-only chip erin hebben gezet.


EDIT:

De Asus heeft Bluetooth 3.0 en Wifi-N ! Dat is dus ook een primeur, het eerste moederbord met Bluetooth 3.0 geintegreerd :)

Het nadeel van de passieve oplossing is dat het volgens mij nooit gaat passen in een mooie lage kast a la dvdspeler formaat ivm de hoogte. edit: nog even wat foto's bekeken, het gaat juist heel goed passen in dit superlage kastje (de laatste foto van rechts en de 4e foto vanaf rechts geven een goed idee).

[Reactie gewijzigd door Jazco2nd op 6 januari 2011 11:40]

de koeler is niet hoger als een normale backplate van een moederbord.
goed te zien op dit plaatje van bittech
http://images.bit-tech.ne...review/asus-e35mi-i-9.jpg

maar het is idd af te vragen of de koeling volledige passief zijn werk kan doen alleen vertrouwend op convectie.

[Reactie gewijzigd door Countess op 6 januari 2011 13:28]

Bluetooth wordt bekomen door gewoon een USB-dongle te gebruiken. Niets ge´ntegreerd dus.

[Reactie gewijzigd door ShaiNe op 8 januari 2011 18:07]

Sapphire koos ervoor om twee sodimm-slots te monteren waar volgens Sapphire maximaal 4GB aan ongebufferd geheugen in geplaatst kan worden

Kan helaas alleen niet zien of dat nou DDR2 of DDR3 is geworden. Vooral omdat DDR3 op het moment spotgoedkoop is is dat zeker een verkoop argument. Verder zijn het mooie krachtige kleine opdonders, die van Asus ziet er toch super mooi uit. Die zou je haast in een plexi glas kastje willen stoppen, net als je van die buizen versterkers hebt in doorzichtige behuizing. Is toch zonde om dat in een zwart kastje ergens te verstoppen :9
De geheugencontoller in de CPU ondersteunt alleen maar single channel ddr3, dat moet dus wel ddr3 zijn :)
Maar hoe zit het met dts-hd en truehd passtrough via hdmi ?
Als deze boarden dat idd kunnen dan wordt het helemaal leuk en idd de ideale low power htpc oplossing ! :D

[Reactie gewijzigd door SmokeyTheBandit op 6 januari 2011 07:58]

de op deze cpu APU gebazeerde zbox ondersteuned iniedergeval dts-hd

http://www.ehomeupgrade.c...g-zbox-blu-ray-ad03-htpc/
dus dan zou het gewoon een feature moeten zijn van de e350.

voor truehd pastrough heb ik geen rechtstreeks bewijs kunnen vinden, maar het word door ATI al ondersteunend sinds de hd5xxx serie. dus zelfs als deze hd6310 eigenlijk een hd5xxx serie is, dan zou het nog steeds ondersteunend moeten worden.

[Reactie gewijzigd door Countess op 6 januari 2011 13:23]

Woo dat asus boardje heeft leuke features voor HTpctje

hier een link naar alle boardjes nog eens op een rijtje
http://www.bit-tech.net/h...tx-motherboards-preview/1
Inderdaad, 5xsata-600 en 4xusb 3.0 is wel uitgebreid. Als de koeling ook een beetje naar behoren werkt, lijkt me dit een heel mooi bordje om een HTPC'tje mee te maken. Erg leuk :)
Is dit ook snel genoeg voor een lichte windows 7 installatie? Want qwa specs is het inderdaad een ideaal htpc platform.
windows7 draaid al best redelijk op een simple single core atom. deze zijn flink sneller per mhz, en dualcore.
dus ja, dat draait prima.
zal de asus 802.11n hebben?
Wat zijn die twee koperkleurige schroefconnectoren bij Asus aan de linkerkant?? Ik kom daar maar niet achter.. die 2 draden lopen onder het koelblok helemaal naar achter.. maar ik kom ook niet uit het stukje op het bord waar het aan bevestigd zit..

Is het misschien voor externe antennes voor w-lan?
Thnx voor de bevestiging. :)
Jammer dat er nog geen 1 fabrikant op t idee komt om 2 netwerkkaarten in zo'n bordje te hangen. Voor een htpc setup met iptv is het handig om de 2 lans (iptv & internet) te kunnen scheiden. Je kan er wel ee pci-e netwerkkaart in duwen maar dan ben je andere uitbreidingsmogelijkheden kwijt.

De wifi op de asus is al een stap in de goede richting maar ik zie graag 2 bekabelde adapters.
Als je de netwerkkabel van iptv erin plugged, then what? Heb je niet iets van een decoder/smartcard reader nodig?
Blijkt dat de foto's en de informatie die eind vorig jaar opdoken van het Asus bordje er niet ver naast zaten. Lijkt me ideaal voor in een HTPC aangezien het passief gekoeld is. Dit dan nog in een Antec ISK300 steken (met 80mm fan) en het lijkt me dat je een vrij stille en compacte oplossing kan bouwen...
Dit bordje is idealer met een PicoPSU. Superklein, hoog rendement en zonder fan.
De andere deluxe's van Asus hebben een externe PSU, zou deze dat ook krijgen/ een andere variant van deze? Zou helemaal mooi zijn, kun je 'm zo aan de muur schroeven :P
