Handleiding: extra vermogen voor PCI Express-kaarten

VR-Zone signaleerde dat een groeiende groep midrange-videokaarten niet goed overgeklokt kan worden. Kaarten die in theorie op flink hogere snelheden zouden kunnen draaien, zouden in hun mogelijkheden beperkt worden door de PCI Express-standaard, die maar een bepaalde hoeveelheid stroom aan de insteekkaarten garandeert. High-end-kaarten die hier niet genoeg aan hebben zijn standaard voorzien van een extra voedingsplugje, maar er zijn steeds meer kaarten die op standaard kloksnelheden aan de stroomvoorziening via het moederbord maar nét genoeg hebben. Hoewel dat op zich geen probleem hoeft te zijn, is de minste of geringste overklok al aanleiding voor instabiliteit. Om deze kaarten zonder externe voeding toch tot meer prestaties te bewegen, moet dus ergens extra stroom vandaan gehaald worden.

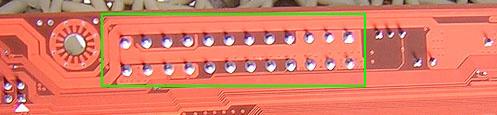

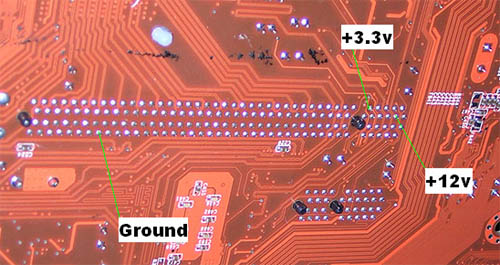

Om een computer elke mogelijke videokaart, inclusief voltmods en - uiteraard - hogere kloksnelheden te laten verwelkomen, zou het daarom een uitkomst zijn als de stroomlevering via het PCIe-slot wat opgekrikt zou kunnen worden. Voor wie niet bang is voor soldeerbout en verlopen garantie, heeft VR-Zone daarom een handleiding gepubliceerd waarin wordt uitgelegd hoe het beschikbare vermogen van een PCI Express-socket kan worden opgevoerd. De eenvoudigste manier is het verbinden van drie pinnetjes van de 20pins-connector die het moederbord van stroom voorziet met drie corresponderende pinnetjes van een PCIe-slot. Een oplossing die iets meer kabelzooi oplevert is het verbinden van dezelfde drie PCIe-pinnetjes met een Serial ATA-plug, die ook over de benodigde 12V- en 3,3V-leidingen beschikt.

Voor beide oplossingen geldt natuurlijk wel dat een moederbord meestal net wat stabielere spanningen levert dan de gemiddelde computervoeding, dus experimenteren met een El Cheapo-psu wordt niet aangeraden. De overklokker die echter over een goede voeding beschikt en zijn kaart over de grenzen van de PCIe-standaard heen wil tillen, weet na het lezen van deze handleiding precies welke pinnetjes hij moet hebben. De oplossingen zijn niet zaligmakend, waarschuwt de site, maar wie het maximum uit zijn hardware wil halen, heeft met de levering van voldoende vermogen in elk geval één zorg minder.

Reacties (32)

[Ethnocentrix]

Ik denk dat dit wel eens tot een hoop afgefakkelde PCIe connectors kan leiden. Die beperking zit er niet voor niets op, die zit erop zodat er een niet te hoge stroom door de pennetje van die connector gaat lopen. Een stroom van > 100 watt over zulke kleine pennetjes kan nooit lang goed gaan.
Je hoorde nu al af en toe dat er bij iemand een molex connector op z'n videokaart zwartgeblakend was, terwijl die pinnen nnog veel groter zijn.

[TD-er]

100Watt over die PCIe pennetjes is nog niet echt een probleem, mits het vermogen maar gelijkmatig verdeeld wordt.
Dat die Molex-stekkertjes zwartblakeren is vaak het gevolg van een redelijk slecht contact waardoor het volle vermogen over een heel klein oppervlak van de stekkertjes gaat. Dan neemt de weerstand toe en dat geeft vermogensverlies en dus warmte ontwikkeling.
Die PCIe pennen zijn relatief groot qua oppervlak met zijn allen, dus de weerstand zal behoorlijk laag zijn.

Het probleem is echter wanneer je een 2e voedingsbron gaat gebruiken, zoals in dit artikel, dan heb je grote kans dat die 2e voeding net een klein beetje hogere spanning levert en dus alle vermogen gaat leveren. Dat hoeft maar een fractie meer te zijn, bijvoorbeeld 1/20e Volt en dan gaat alles via die paar pennetjes en dan fikt er wat uit.

Wanneer je deze mod gaat toepassen zou ik dus een soort van weerstand in de leidingen opnemen, zodat de spanning iets inzakt wanneer 'ie meer stroom trekt over die leidingen.
Zo'n weerstand hoeft maar een heel klein beetje te zijn en als je voedingskabels niet al te dik zijn, zal dat al genoeg zijn, vermoed ik.

Het is dus best wel een linke mod als je niet precies weet wat je doet.

[Rebels]

hmmz,

zou contact spray in de molexen zin hebben?

[TD-er]

Als je daarmee de weerstand laat afnemen en het contactoppervlak laat toenemen wel denk ik.

[Verwijderd]

Hmm, heb je dan niet het risico dat je ook tussen de pinnetjes onderling contact maakt, in plaats van alleen het contact te verbeteren tussen het slot en de kaart?

[TheCapK]

No Pain No Gain!

[de_nille]

Je kan dit ook doen zonder je garantie te verliezen
met Hierschmann klemmen

[cosmo_roel]

wat moet ik me hierbij voorstellen?
googlen naar Hierschmann levert namelijk weinig op.

[SkyStreaker]

Hirschmann

[TheCapK]

Wordt toch ook best nog lastig! Dit soort solderingen zijn in een soldeerbad gedaan en hebben dus zo goed als geen uitstekende delen. Hier wordt het dus heel moeilijk om er nog wat voor klem dan ook op te zetten!

[Verwijderd]

Ik ben WEL handig met de soldeerbout maar zou me hier dus nooit aan wagen. Zou ik liever even wat bijleggen en een kaart kopen incl ext voeding aansluiting.

Hoezo onzin? Je kan toch nooit bijv even 100 watt via een laagspannings koperbaantje even tig amperes transporteren. De videokaarten zonder plugje werken standaard toch goed. Bij overclocken hoort gewoon de bijbehorende vermogensopname en verval van garantie

[Verwijderd]

Is dit dan geen ontwerpfout van PCIe ??
Wat is dit nu voor rare onzin? Dit hoort dan toch gewoon standaard aanwezig te zijn?

[Wim Leers]

In de PCIe standaard is maar een bepaald voltage/ampère vereist. Het is dus geen ontwerpfout. Als dat het al zou zijn, zou je de schuld moeten steken op de ontwerpers van de grafische kaarten die maar nét toekomen met de standaard hoeveelheid ampère die de PCIe standaard aanbiedt.
Ze zouden gewoon op iedere grafische kaart die er gebruik van ZOU KUNNEN maken, een aansluting voor moeten voorzien.

[Baconiaal]

Als ze de mogelijkheid om mid-range kaarten te gebruiken als highe end kaarten standaard gaan leveren kunnen ze netzogoed meteen stoppen met de levering van low-end en midrange kaarten, aangezien de hele reden dat grote overclocks op goedkopere kaarten mogelijk zijn is dat: fabrikanten zonder hun marges op de duurdere modellen in gevaar te brengen toch ook de mensen die minder te besteden hebben willen voorzien van een videokaart zonder daarvoor een verouderde gpu te blijven produceren of een low end gpu te ontwerpen. dan maar liever high-end gpu's die of niet helemaal gelukt zijn maar meestal eigenlijk netzogoed op een highend kaart geprikt hadden kunnen worden terug klokken. Als je ze dan standaard weer gaat voorzien van de mogelijkheid om die highend kaart te evenaren ben je dus alsnog bezig om je eigen marketing beleid onderuit te halen!

De reden dat overclocken van top modellen wel toegestaan wordt (en zelfs gepromoot) is omdat ze voor dat sigment toch geen duurdere kaarten ter beschikking kunnen stellen (behalve fabrieks overclock kaarten (zoals de ati TOP serie bijvoorbeeld)). En het wel goed is voor de verkoop van middenklasse en low end kaarten als je in het top sigment een goede naam hebt.

[Sparks.nl]

De werkelijkheid haalt gewoon de theorie in. Ofwel, het gaat hard in die wereld qua vermogen.

Hoezo trouwens heeft de overklokker 1 voeding?????
Mijn waterkoeling heeft zijn eigen voeding.

[Verwijderd]

Hoezo trouwens heeft de overklokker 1 voeding?????
Mijn waterkoeling heeft zijn eigen voeding.

Een aparte voeding voor de 10 watt van je pompje? Damn wat een slimme overclocker ben jij

[Gwaihir]

High-end kaarten en overgeklokte mid-range kaarten hebben nu al weer een losse stroomvoorziening nodig? Dat vind ik inderdaad een ontwerpfout in de PCIe standaard - treurig dat zo'n opmerking van Markiedam hier gelijk als overbodig wordt afgedaan.

Een van de dingen waarin PCIe voorzien zou is juist fors veel meer stroom beschikbaar zodat die losse stroomtoevoer niet meer nodig zou zijn. De ontwerpers hebben de behoeften hier kennelijk onderschat en / of zich onder druk laten zetten door fabrikanten die de fabrikage van moederborden duur zagen worden. Ik vind het nl. nogal snel dat PCIe op dit punt al faalt nog voordat de snelheid van AGP 8x ook maar daadwerkelijk een bottleneck is geworden voor grafische kaarten. Hoog tijd om als nog een PCIe "high power" slot in de standaard op te nemen?

@Bashrat: wat jij vertelt is dat het geen implementatiefout van de moederbord-makers betreft. Dat werd evenwel ook niet gesuggereerd.

[remcio]

hoe weet je zeker dat je garantie weg is, zoiets als het mis gaat valt altijd op

[TheCapK]

Als je werkt met een tinzuiger en een soldeerbout met spitse punt die ook nog eens instelbaar is kwa warmte kom je al een heel eind! Zeker naderhand als het terug naar originaal moet!

Als je verder dan ook nog zuurvrije soldeertin neemt en goed telt moet het geen problemen opleveren!

[Da_maniaC]

Dit soort truukjes waren mij al bekend idd.

Heb ook bij AGP kaarten al gezien om zo handmatig je corevoltage nog eens te verhogen.
Het leek me wat riskant, maar let wel dat dit overclocken in vol ornaat is... een beetje overclocker word hier dus alleen maar enthousiaster van in plaats van te denken aan de gevaren.

Het is nog altijd, hoe sneller hoe beter.

[Haan]

Grappig dat dit bij PCI express kaarten ook kan
Ik heb nog een Radeon 9600 pro liggen met daarop een fdd connector erop gesoldeerd voor extra power, daar zat ook netjes een aansluiting voor op de PCB, want de 9600XT had die extra voeding wel nodig.

(al zag ik geen noemenswaardige verbetering in OC resultaten)

[Verwijderd]

want de 9600XT had die extra voeding wel nodig.

Je haalt denk ik twee kaarten door elkaar? Ik heb een 9600XT, en daar zit geen extra voedingsconnector op. (Mijne is een Sapphire 9600XT 256mb versie)

[loodgieter]

Welke cool dat ze dat laten zien.

maar ik zie alleen geen review van de behaalde resultaten. Dus of het ook daadwerkelijk heeft geholpen.

[r.marijnissen]

Maar de echte high end kaarten
Komen die ook nog verder met zon mod?

Of krijgen die al genoeg stroom?

[wallum]

High-end-kaarten die hier (voeding= via PCI E) niet genoeg aan hebben zijn standaard voorzien van een extra voedingsplugje, maar er zijn steeds meer kaarten die op standaard kloksnelheden aan de stroomvoorziening via het moederbord maar nét genoeg hebben

[Verwijderd]

Het is gewoon niks meer dan een v-mod voor de PCIe Ga maar eens zoeken op GoT kun je genoeg over v-mod vinden
