Door , , 40 reacties
Bron: The Inquirer

The Inquirer bericht dat Abit binnenkort moederborden zal introduceren die uitgerust zijn met een passieve northbridgekoeler. Een opmerkelijke ontwikkeling, aangezien Abit zich recentelijk nog probeerde te onderscheiden met moederborden die waren uitgerust met verschillende kleine ventilatoren. De nieuwe northbridgekoeler is grotendeels van koper en maakt gebruik van een heatpipe om de warmte weg te voeren van de northbridge. The Inquirer heeft enkele foto’s weten te bemachtigen van een Socket 775-moederbord dat is uitgerust met het nieuwe model koeler.

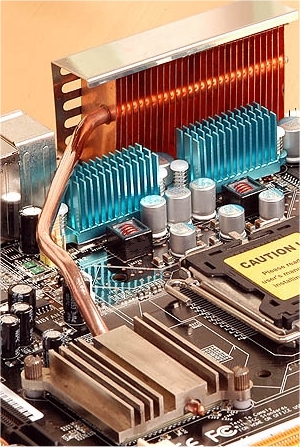

Abit passieve northbridge koeling met heatpipe

Lees meer over

Moderatie-faq Wijzig weergave

Reacties (40)

dan mag je je moederbord niet in bv de nieuwe kasten van Thermaltake, Lian-li,.... stoppen.
Daar zit je moederbord namelijk op zijn kop en dan werkt deze heatpipe constructie niet meer.
Dit kan enkel gebruikt worden in een reguliere toren of een desktop.

Goede poging om een systeem koeler te maken, maar enkel geschikt voor mensen die weten waar ze mee bezig zijn.
In de meeste heatpipes tegenwoordig steken ze een wick dat ervoor zorgt dat de orientatie er niet toe doe.

Ik bedoel met "tegenwoordig" heel ruim, ik weet zeker dat de eerste zalman GPU passieve koelers met heatpipe een wick hadden want je kon die ook omgekeerd op een wat gemodde manier op een videokaart zetten (was handig voor AIWs) en het bleef werken.
Je haalt 2 dingen door mekaar lijkt me. Zoals jij he beschrijft lijkt het me dat het heetste deel (de gpu) nog steeds onderaan zit.
Als je op de website van Zalman gaat kijken zie je in het support forum dat ze de kasten die ik beschrijf afraden in combinatie met hun "sandwich" koelers omdat de heatpipes hun werk dan niet meer doen.
Een heatpipe heeft er geen moeite meer hoor, dat ie op de kop zou zitten. In een heatpipe heb je een phasechange, die hoe dan ook de warmte gewoon afvoerd van de warmtebron.

En een ATX bord past zowiso niet in een BTX kast. Als Abit en BTX bord zal uitrusten met een heatpipe voor de NB koeling, dan zal de constructie zelf ook andersom zijn.


Dat stukje hieronder over heatpipe koeling op een grafische kaart waar de GPU aan de bovenzijde zit heeft nog een andere keerzijde, dan het wel of niet op de kop werken van de heatpipe op zich. Het is namelijk behoorlijk nutteloos om de warmte van een GPU die aan de bovenzijde van de kaart zit naar de onderzijde te voeren. Zeker gezien warmte de neiging heeft om 'op te stijgen' en zo de grafische kaart aan de onderzijde extra te verwarmen ...............
bij phase change in de heatpipe is zwaartekracht een belangrijke factor.
op de bodem vormt zich een poel vloeistof. die word warm en verdampt en stijgt op.
koelt daar af (aka geeft warmte daar af) en word weer een vloeistof en stroomed weer naar beneden de poel in.
op zijn kop werkt het dus niet. dan zou de vloeistof zich ophopen bij het koelblok, en dus niet/nouwelijks verdampen
Niet echt want behalve de koelvloeistof (vaak water) moet de heatpipe luchtledig zijn om goed te kunnen functionere. Dus hij werkt wel gelijk in elke stand.. (No Flame :) )
Met een aansteker kanje het zo zelf uitproberen. (Pas op ;) )
Een ATX bord past wel in een BTX case hoor :)

Een BTX bord heeft een andere lay-out, maar wel dezelfde grootte en op dezelfde relatieve plaatsen de I/O.
Bedoel je BTX? Want in mijn gloednieuwe Thermaltake Kandalf kast zou dit moederbord en net zo in komen te zitten als in iedere tower... Of zeg ik nu hele domme dingen?
Als je goed kijkt naar de koperen staaf die vastzit op de alu-plaat op de mobo onderin, is de vorm niet helemaal passend (cirkelen staaf in een halve cirkel). Verder loopt de staaf gevaarlijk langs twee condensatoren. Slim design :?
de condensatoren hebben een halve centimeter speling, en de vorm van de heatpipe en koelblok zijn prima. De heatpipe is gewoon platgekenepen, ze is van bijna zuiver koper, dus vervormt gemakkelijk, precies in de vorm van de holte van het koelblok. Ik zie geen enkel probleem.

Waar ik me meer zorgen om maak is de overdruk die je in je kast moet opbouwen om genoeg lucht langs de warmtewisselaar te krijgen (persen?) . Een klein fannetje erop zou geen overbodige luxe zijn.

(voordat de azijnpissers weer gaan zeiken: een STIL klein fannetje uiteraard.)
De lucht van je cpu fan is wellicht genoeg airflow voor 't kacheltje.
Overdruk, leuke maniet om het op die manier te zeggen, maar, het is gewoon erg dicht bij de buitenlucht, en daarom best goede plaats.

Verder zal het de luchtstromen niet in de weg zitten, warmte lcuht stijgt op, alles op die plaats is al warm, en het luchtgat is automatisch outtak.
die staaf noemen ze een Heatpipe, en die moet redelijk goe geklmt zitte nanders geen wamrte overdracht en NB naar de botten :(
Zoals het er nu naar uitziet is het een 'heatpipe wannabee' koperen staafje :+

Qua design zeker niet helemaal correct
Wat op deze foto wordt getoont is wel degelijk een heatpipe.
Wanneer de verbindingen goed zijn (contact heatpipe/koelblok en radiator) denk ik dat dit een prima oplossing is voor de actieve koeling.
Aan het design mankeert overigens niets (qua de werking van de heatpipe)

@cookie_mayhem: De heatpipe is hol en vormt zich prima naar de 'halve circel' wanneer hij in die ruimte wordt geperst. Dit zorgt dus juist voor een beter contact.
Dit is wel een beetje ala msi die heeft al deze manier van koelen op de mosfets. Al zit op de msi aan het einde van de heatpipe wel een koelertje.
Uiteindelijk gaat het om het vergroten van het oppervlakte. Best kans dat door de heatpipe de oppervlakte zo groot wordt dat die 10-20 watt (zal niet veel meer zijn voor een northbridge neem ik aan?) aan het einde van de heatpipe al bijna verloren zijn gegaan. Het vervoeren van de warmte kost natuurlijk ook energie. En bij een dergelijk laag vermogen valt het allemaal wel mee. Of dat het rooster hooguit een warmte vergelijkbaar met je lichaamstemperatuur heeft, lijkt me ook niet zo erg.
Hoezo werkt de heatpipe dan niet meer? Binnenin de heatpipe 'stroomt' de hitte van de bron (northbridge) naar een minder warme omgeving (heatsink). Of dat ding nu op de kop zit of niet, dat maakt niet uit.

Zo zouden ook alle Zalman GPU coolers niet werken in alle 'omgedraaide' kasten behalve die van bijvoorbeeld Lian-Li.

Wel interessant om te zien wat deze constructie doet voor het overclocken van de nieuwe Abit's...
Zo zouden ook alle Zalman GPU coolers niet werken in alle 'omgedraaide' kasten behalve die van bijvoorbeeld Lian-Li.
Dat kan inderdaad niet:
If it is set up in such a way that the video card's GPU faces upwards, then this product cannot be used.
bron

Een heatpipe werkt op de kop een stuk minder ondanks dat er een wick in zit. Of de heatpipe op dit moederbord het aankan durf ik niet te zeggen...
Ja en dat komt omdat in een heatpipe een vloeistof verdampt aan de hete kant en de damp vervolgens weer condenseert aan de koele kant. Dit condens stroomt vervolgens, dankzij vriend Newton, weer terug naar beneden, waar de hittebron moet zitten ;)
Een heatpipe werkt gewoonlijk welzeker 'op z'n kop'!
Er zit namelijk meestal een wick of lont van gevlochten koperdraad in de buis, of groeven in de buiswand, of een poreuse coating van gesintert koper tegen de buiswand, die een capillair-effect hebben: de vloeistof - meestal water - onderin stijgt vanzelf op in de groeven of de lont naar de warmtebron. Daar verdampt de vloeistof, die zich door de buis verspreidt tot het weer condenseert bij het gekoelde eind.

Hier een plaatje van een doorgezaagde heatpipe met groeven: http://img2.echo.cx/img2/7630/pro5a63da.gif
Hij werkt dan idd een stuk minder. Het principe van een heatpipe: in de holle buis zit een vloeistof, die ergens onderin zit. De warmtebron (GPU, CPU, whatever), die ook onderaan zit, verwarmt de vloeistof, zodat deze verdampt. Dit verdampen kost energie, waardoor de chip gekoeld wordt. De vloeistof condenseert aan de andere kant van de pijp, waarbij warmte vrij komt, die wordt afgevoerd door een radiator. De vloeistof stroomt terug naar onderen, waar het hele proces opnieuw begint.
Is dit nu zo heel speciaal? Asus heeft alleen maar passief gekoelde socket 775 borden?

Edit; welliswaar ziet het er niet zo indrukwekkend uit, maar passief is passief toch? Waarom bij zo'n Asus een klein blokje, terwijl het hier zo groot moet zijn?
Euh, de Asus A8N-SLI heeft wel degelijk een actieve koeler. En deze maakt behoorlijk wat herrie als die 8000 a 9000 rpm draait.
het gaat ook over 775 moederborden, a8n-sli is een 939 bord...

PS, ik heb zelf een p5gdc del, en die heeft alleen passieve koeling, is voor 775
Eigenlijk na mijn idee een gemiste kans, er was een tijd dat ASUS die prachtige grote NB koolers geberuikte, toen nog niemand andersd at deed, nu is het standaard.

ASUS was vroeger erg inventief wanneer het aankwam op koeling, ik hoop dat ze dat weer eens zullen laten zien. (die koelers op die socket 775 borden lijkt erg veel op de reference koeler)
IMO heb je wat dat betreft wel gelijk, ik vind het gewoon een achteruitgang dat NB's uberhaupt actief gekoeld meoten worden. Dat processors actief gekoeld moeten worden staat buiten kijf, maar de NB daarentegen moet makkelijk passief koelen, en als de ene mobo producent het met dezelfde specs wel lukt en de andere niet dan is die andere gewoon minder (ik weet dat ze gewoon chipsets kopen) omdat ze gewoon een slechte airflow hebben dan.
Ziet er allemaal heel mooi uit en zo, maar is het wel echt van essentiel belang? Ek zie buiten het eindelijk kwijt geraken van mijn overbodige centen en een geruisloze koeling niet echt veel nut. :?
You just answered your own question :+

en een geruisloze koeling

:Y)
Ach, je kan ook de Zalman NB-47J Passieve koeler kopen, bij powerline voor 9 euro :Y) Beetje Arctic silver def. 5 ertussen, hoppa koele northbridge en ook geen herrie
Het "probleem" verplaatsen lijkt me nou niet een geweldige oplossing. Ingewikkelt, lastig en kostbare oplossing als je het mij vraagt. Gewoon het probleem bij de bron aanpakken lijkt me de beste en goedkoopste weg.
Blij dat de fannen eraf gaan,kunnen ze ook niet meer stuk,en scheelt een berg herrie.Hoeveel klanten staan er al na 6 maanden aan de balie met "er komt zo'n raar geluid uit m'n kast"
Passive koeling werk op zich perfect,indien in een juiste behuizing,met een beetje airflow
Ben persoonlijk nooit zo kapot geweest van een NB koeler met fan,alleen al uitgaand van het volume van het koellichaam,wat zonder fan meestal niet eens meer in staat is om te koelen.
Asus A8V deluxe (S939) heeft ook alleen een aluminium blokje.
Heel klein en simpel, waarom is dat bij hun wel genoeg en bij abit niet?
