Bouw je eigen Mac-tablet pc

Op MacMod zien we een voorbeeld van creatieve computergeest, waarbij een fotograaf zijn behoefte aan een tablet pc werkend op Mac OS X oploste door zelf met een iBook te gaan klussen. De beste man bedacht van tevoren wat hij wilde van zijn nieuwe tablet pc: in zijn wensenlijstje vinden we onder andere een Compact Flash cardreader, Firewireaansluitingen, Bluetooth, een cd-brander en twee ingebouwde harde schijven. Voor al de extra hardware was natuurlijk niet meteen een plaatsje in de iBook, daarom werd allereerst het toetsenbord verwijderd.

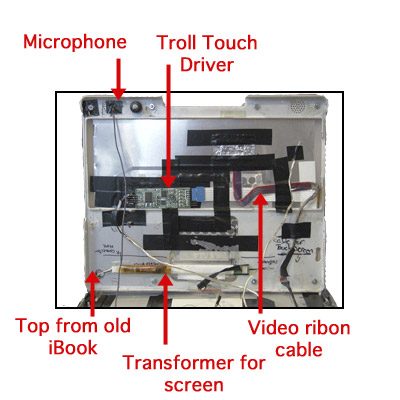

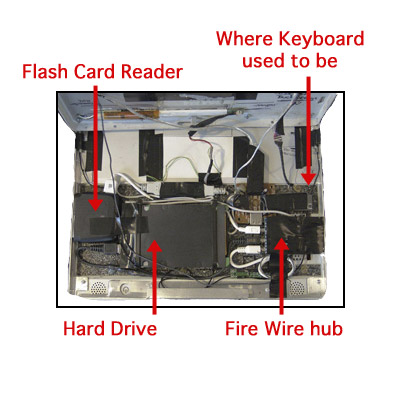

In deze ruimte werden de tweede harde schijf en de flashcardreader bevestigd. Het bevestigen van de rest van de toegevoegde hardware was volgens de knutselaar een creatief proces van passen en meten, opnieuw passen en meten en nog eens passen en meten, waarbij veel geduld nodig was voordat het geheel goed bevestigd in het omhulsel lag. Om het beeldscherm van de iTablet touchsensitive te maken, werd een systeem van Troll Touch gebruikt. Deze fabrikant maakt onder meer touchscreens voor kiosken en was in het bezit van een driver voor OS X.

Het tekentablet werd voor het scherm bevestigd, het driverbord wordt aangestuurd via een USB-poort. Om te zorgen dat de kabels van de hubs ook in de tablet zelf pasten, moesten de USB- en Firewirepoorten losgesoldeerd worden en werden de hubs rechtstreeks op het moederbord gesoldeerd. Tenslotte werd in het omhulsel van de iBook een raam gezaagd, waar het beeldscherm in werd gepast. Het tweakproces en het eindresultaat is hieronder samengevat te zien in enkele foto's:

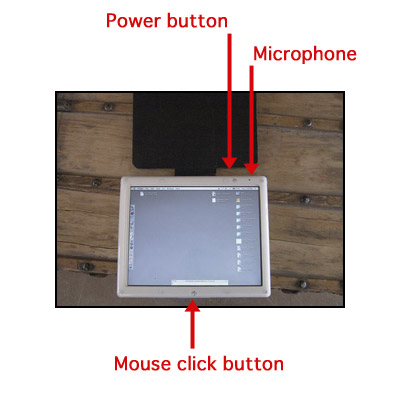

Foto's van de zelfgebouwde Mac-Tablet PC | Klik voor grotere versies

Reacties (23)

[bitflusher]

die pagina heeft al dagen last van /. effect het was zelfs zo dat de mirrors er niet mee uit de voeten konen, heb toen maar niet op t-net gepost, toch geen zin als de pagina niet te bereiken is

As a Photographer and a Dyslexic the idea of being able to use a Tablet as a platform for showing photographs, editing, and an extension of my badly organized memory is very appealing

dit was zijn bedoeling met het ding

[Verwijderd]

Ik geef em twee maanden!

of dat speeltje van hem is compleet weggesmolten, of er heeft een bedrijf contact met hem opgenomen (als hij ten minste slim genoeg is om zijn speeltje te showen)

[Fireshade]

"een bedrijf" zal alleen Apple kunnen zijn, want Apple geeft geen licenties (meer) in het bouwen van Apple-compatible computers.

[Verwijderd]

Waarom wegmsmelten? Er zitten enkel 2 HD's ipv 1 in maar voor de rest zitten er geen extra warmtebronnen in dus daar zie ik geen probleem.

Dat een bedrijf contact met hem opneemt lijkt mij ook vrij onwaarschijnlijk omdat tablet-PC geen nieuwe uitvinding is. Het is misschien de eersteMac-tablet maar Apple zal daar al zeker over gedacht hebben maar daar waarschijnlijk geen markt in gezien hebben.

[Verwijderd]

Een iBook moet bij gebruik het scherm opgeklapt hebben ivm de koeling dit in tegenstelling tot de Powerbook. Als ik flink schijfaciviteit heb op mijn PB voel ik de temp echt wel stijgen onder mijn linkerpols, daar zit de hd bij de 12" PB.

[Verwijderd]

Wat kan die er nu eigenlijk mee? Volgens mee heeft OS X geen handschrift herkenning.

[mwesterl]

Sinds 10.3 heeft OSX inkwell: http://www.apple.com/macosx/features/inkwell/

[Verwijderd]

Sinds 10.3 heeft OSX inkwell

Nope, Inkwell zit er al sinds 10.2 (Jaguar) in. Al te koop sinds 24 Augustus 2002 dus, voor degenen die van exacte gegevens houden...

http://www.apple.com/uk/pr/170702_macosxv102.html

[gooddaddy]

Een echte tweaker programeert zijn eigen handschriftherkenning

[xshredx]

Toch wel: Inkwell
Volgens deze site is het gebaseerd op de handwriting technology die ontwikkeld was voor de Newton (apple pda).

[IWriteCode]

Je ziet het er aan de plaatjes hierboven er niet aan af, maar dat ziet er verdomd professioneel uit! Als je het niet zou weten zou je niet zeggen dat het zelfbouw was:

http://www.macmod.com/images/stories/mods/i-Tablet%20_Images_7total/20 041006--001014.jpg
http://www.macmod.com/images/stories/mods/i-Tablet%20_Images_7total/20 041006--001012.jpg

Erg mooi en misschien wel een stimulans voor Apple om zoiets zelf in elkaar te knutsellen...

[Hoedje]

Oef, hij is wel erg dik. Een windows tablet PC is over het algemeen een stuk dunner (en dus handzamer).

Maar voor zelfbouw is dit een erg mooie "mod".

[crzyrulez]

Maar die heeft ook maar 1 HD en geen cardreader, vaak geen firewire.

[Clavius]

Ik kan er anders maar bar weinig van zien met die kleine plaatjes. Zo van een afstandje ziet het er goed uit, maar de afwerking is eigenlijk niet te zien.

[RetepV]

Good ole' duct tape weer eens .

[Verwijderd]

duct tape is grijs en niet zwart dit is gewoon normaal isolatie tape.

[s463042]

Die tape is er in alle kleuren, maar ik denk dat je gelijk hebt.

[Verwijderd]

Wie heeft die macmod site lopen hacken... kom er niet eens meer op.

Misschien later.

Ziet er op zich goed uit. Maar hoe zit het met het gewicht?

En de warmte aan de onderkant van de machine? Als ik kijk naar mijn laptop moet ik er niet aan denken dat ik die op mijn arm moet dragen... ding wordt bloed heet.

[LeonM]

Hacken? Gewoon overbelast noemen we dat


En dat gewicht zal wel ongeveer die laptop zijn + extra hd lijkt me

[Verwijderd]

Ik vermoed dat hiermee de garantie wel zal vervallen zijn...

[Major 7]

Nou, je hebt nu kunnen zien hoe het moet...
