Door , , 21 reacties
Bron: Toms Hardware

Ome Tom kreeg een Shuttle XPC SB81P in handen en kon het niet laten deze van dichtbij te bestuderen. Deze Shuttle beschikt namelijk over een moederbord met een Socket 775 en de i915G-chipset met geÔntegreerde DirectX 9-ondersteuning. Een andere nieuwigheid is de aanwezigheid van een PCI Express x16-uitbreidingsslot in plaats van het traditionele AGP-slot voor grafische kaarten. Aan de voorkant van de stijlvolle zwarte behuizing bevinden zich twee USB-poorten, een FireWire-aansluiting en twee connectoren voor audio. Aan de achterzijde vinden we bovendien nog eens twee USB-poorten en een FireWire-verbinding, maar ook een seriŽle poort, ethernet-verbinding en achtkanaalsgeluid behoren tot de standaard uitrusting.

Shuttle XPC SP81P (achterkant)Voor het neerzetten van optimale prestaties kan dit systeem voorzien worden van maximaal 4GB RAM-geheugen in dual-channelmode. DDR2-geheugen behoort in deze versie echter nog niet tot de ondersteuning. Een belangrijk aspect van Shuttle-kasten bevindt zich natuurlijk aan de binnenkant. De XPC SB81P is met behulp van drie schroefjes open te maken waarna voldoende ruimte zichtbaar wordt voor eventuele uitbreidingen. Weliswaar vraagt dit het nodige knutselwerk aangezien eerst de drivecage en de cpu-koeling verwijderd moeten worden, vooraleer de rest van de hardware bereikbaar is.

Voor dit systeem werd overigens een volledig nieuw koelsysteem ontwikkeld. De kast is namelijk niet volledig dicht, maar is voorzien van verschillende ventilatieroosters in de zijpanelen waarlangs verse lucht aangezogen wordt. Via een plastic luchtgeleider wordt deze vervolgens door de heatpipe geleid en langs de koelribben van de cpu-fan. Met behulp van een extra ventilator aan de andere kant van de kast wordt de opgewarmde lucht vervolgens zo snel mogelijk weer afgevoerd, waardoor de rest van de hardware geen hinder ondervindt van de door de cpu gegenereerde warmte.

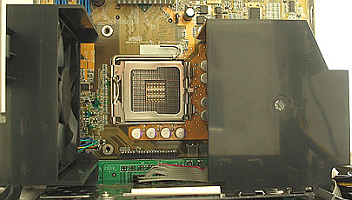

Shuttle XPC SB81P (luchttunnel)
Lucht wordt rechts aangezogen, gaat door de heatpipe (op de afbeelding niet aanwezig) en wordt links afgevoerd.

In zijn conclusie wijst de reviewer er op dat de XPC SB81P duidelijk aantoont dat nieuwe technologieŽn als PCI Express en de Socket 775 heel goed geÔmplementeerd kunnen worden in barebones. Bij een volledige belasting stijgt de temperatuur van de processor niet boven de vijftig graden celsius, wat met een geluidsproductie van 41dB(A) geen slechte prestatie kan genoemd worden.

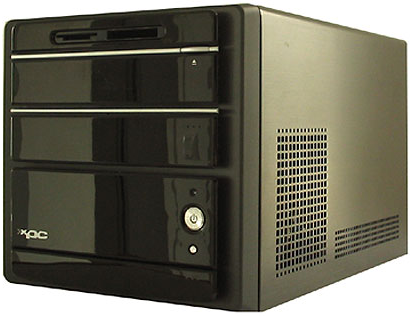

Shuttle XPC SB81P
Moderatie-faq Wijzig weergave

Reacties (21)

De kast is namelijk niet volledig dicht, maar is voorzien van verschillende ventilatieroosters in de zijpanelen waarlangs verse lucht aangezogen wordt. Via een plastic luchtgeleider wordt deze vervolgens door de heatpipe geleid en langs de koelribben van de cpu-fan.
Ik hoop dat er tussen de ventilatieroosters en de luchtgeleiders een stoffilter zit, anders is die heatpipe binnen een paar maanden verstopt... Het stoffilter aan de voorkant van mijn Lian Li moet ik echt om de paar maanden schoonspoelen omdat er anders niets meer doorheen gaat, maar ik ben al blij toe dat dat niet allemaal binnenin terecht komt.

/edit: Aan het plaatje hier te zien zit er geen filter tussen, en hoewel de heatpipe (zie plaatje hier) waarschijnlijk niet echt klein is, is het gezien de 2 centimeter stof die ik gister uit mijn server gezogen heb waarschijnlijk geen overbodige luxe er meteen een filter in te modden bij de intake... eens kijken hoe de temps dan zijn, alleen ;)
Een heatpipe is toch een gesloten systeem?? Daar gaat geen lucht doorheen en komt dus ook geen stof in.
Volgens Tom gaat er wel degelijk lucht doorheen:
The air is then blown through a plastic duct through the heatpipe and cooling ribs of the CPU fan.
Je hebt heatpipes en je hebt heatpipes, kortom, dit is net wat anders dan bijv. die proc koelers met heatpipes ;) Tenzij Tom het gewoon verkeerd opgeschreven heeft, natuurlijk, maar dat kan ik vanaf hier niet checken 8-)
Ff neuzelen (verlaat)

kan best hoor:

Een heatpipe als geheel heeft namelijk een aantal buisjes waar het langs waait en de ruimte tussen die buisjes wordt omgeven door andere onderdelen van de heatpipe, dus als het langs de buisjes waait kan het nog steeds door de heatpipe waaien ....
Nee klopt, maar er word ook gebruikt gemaakt van een radiator achtig blok om de vloeistof in de heatpipe weer af te laten koelen, en daar gaat wel lucht doorheen, en daar blijft het stof hangen, dat werd er bedoelt :)
De kamer waar de PC in staat schoonhouden wil ook wel eens helpen ;)
True, maar voor de goede orde: ik had het over een relatief schone kantooromgeving, met schoonmakers elke dag en zo, zelfs dan bouwt zich een enorme hoeveelheid meuk op de componenten op. Heeft me ook al eens een fan gekost.
Vroeger was ik netwerkbeheerder van o.a. pc's in een fabriekshal waar vrachtwagens in rondreden, dŠt was pas echt erg, geen werkende floppydrive meer te bekennen ;) Maar daar zal zo'n Shuttle ook niet neergezet worden 8-)
Persoonlijk vind ik dit een betere review als die van Tommy.


www.sudhian.com/showdocs.cfm?aid=563
Naar mijn mening: Klinkt als een stofzuiger, werkt als een stofzuiger... (Alleen is je systeem je stofzuigerzak...)
Dat worden Prescots toch wel ;)
Maar 41 decibel aan geluid :( man das net alsof je naast een stofzuiger zit !

ps. @ PowerFlower, ome tom houd niet van hotlinken ;)

/edit, hij heeft het al gefixd naar de html pagina :)
Tja, dat is nog steeds het grootste nadeel van die kleine kastjes, dat ze ook altijd met kleine fans worden uitgerust. En om daar een fatsoenlijke luchtverplaatsing van te krijgen, moeten ze redelijk rap draaien, wat dus weer voor veel extra herrie zorgt. Ik zou liever een iets grotere kast hebben die met een goede temp gestuurde 120mm fan word uitgerust.

Maar ja, het is het een of het andere denk ik.
Kom kom, niet overdrijven... 41 decibel is helemaal niet zoveel! Maakt niet meer geluid dan een normale pc in ieder geval!
Dat zou ik niet zeggen, met mijn Arctic Copper Silent 2 TC op mijn Athlon Xp 2500+@3000+ kom ik nog niet eens over de 25db en dat vind ik nogal wat, het iriteert gewoon en dan 42db, nee zeg mijn Coolermaster deed al 35 en dat ding had een tering herrie.
hangt er vanaf wat je normaal vind.
41Db vind ik absoluut NIET normaal en heel erg storend.
Jullie gaan allemaal uit van de specs van de fabrikanten, waar meestal niet teveel van klopt. Ga het zelf eens nameten met een decibellmeter, een echt gierende pc maakt veel meer herrie dan 41dB
In zijn conclusie wijst de reviewer er op dat de XPC SB81P duidelijk aantoont dat nieuwe technologieŽn als PCI Express en de Socket 775 heel goed geÔmplementeerd kunnen worden in barebones.
Ik ga even zeiken :P Waarom zou dat niet kunnen? Barebones zijn namelijk niet altijd klein, een barebone is gewoon een kale PC waar je zelf een CPU, mem, HD en grafische kaart moet plaatsen om ermee te kunnen werken. Dat het een barebone is zegt in principe niks over het formaat. Dat ze meestal klein zijn, wil niet zeggen dat het altijd zo is... Ze kunnen zelfs een 19 inch rack leveren met een of meerdere mobo's erin, en dan zou het nog een barebone zijn :) De term barebone word hier (en niet alleen hier) verkeerd gebruikt :)
Op zich heb je gelijk. De term SFF (Small Form Factor) is waarschijnlijk wat nauwkeuriger.
Tja, Dat is nou eenmaal een van de problemen bij die kleine kastjes. Er is ooit een klein kastje ontwikkeld a la Micro-ATX. Daar zat niet veel in (oa. geen processor) dus hadden ze 'm barebone genoemd. Dat elke fabrikant ondertussen AL de Micro-ATX PC's die ze uitbrengen "barebones" noemen ongeacht wat erin zit....

Tja, da's ongeveel hetzelfde verhaal als de Walkman. Die mag ook alleen door Sony gebruikt worden, maar ondertussen noemde iedereen zijn draagbare cassettespeler (of zelfs CD-speler) een Walkman.
Gelukkig heeft ie voldoende koeling aan boord anders was het echt een heet machientje :7
Fantastisch om te zien dat er eindelijk een fabrikant is die snapt hoe je een goede koeling voor elkaar speelt!

Nu nog in de normale behuizingen...
Daar heb je Zalman voor :Y)
