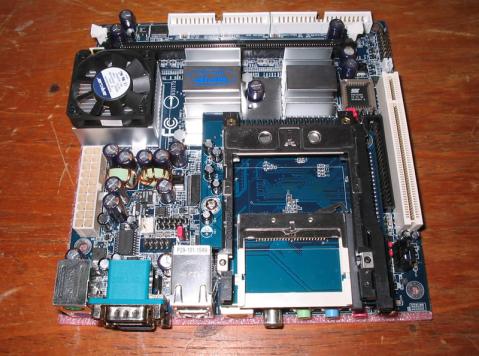

VIA Epia MII 12000 moederbord getest

Craig Shyjak van Viperlair heeft de VIA Epia MII 12000 flink aan de tand gevoeld en er een review van gebakken. Het moederbord is van het mini-ITX-formaat en bevat enkele innovatieve features. Zo is direct in de processor de Via Padlock Advanced Cryptography Engine (ACE) ingebouwd die de encryptie en decryptie van getallen voor z'n rekening neemt en is bedoeld om met de Advanced Encryption Standard te gebruiken. De VIA C3-processor op het moederbord draait op 1,2GHz en voor het grafische gebeuren is er een S3 Graphics UniChrome IGP ingebakken in de VIA CLE266 northbridge. Het moederbord heeft verder uitgebreide I/O-poorten aan boord: tweemaal USB, eenmaal Firewire, een PCMCIA-slot, een CompactFlash-slot, driemaal audio, en eenmaal LAN.

Qua prestaties is de reviewer goed te spreken over de MII 12000: in de verschillende benchmarks is het moederbord zijn oudere broertje, de M9000, ruim de baas. Ook op het gebied van grafische- en netwerkprestaties voldoet het moederbord prima aan de verwachtingen. In de conclusie wordt dan ook overwegend positief gesproken over de MII 12000: goede prestaties, nagenoeg stille koeling, het kleine formaat en een laag stroomverbruik. De nadelen zijn 'logisch': naar verhouding tot fullsize ATX-moederborden beperkte processor- en 3D-kracht, en een hoge CPU-load bij netwerkverkeer en het gebruik van CompactFlash.

Reacties (29)

[Nitroglycerine]

Voor de volledigheid: de genoemde poorten zijn niet volledig.

Standaard zit het volgende onboard:

- ps2 mouse & keyboard
- 2x usb 2.0
- 1x Seriele aansluiting
- Onboard video
- SPDIF / TV-Out
- S-Video
- 1x Firewire
- Audio: Line in, mic in, audio out (VIA Vinyl Six-TRAC AC'97)
- PCMCIA I & II slot
- CompactFlash slot
- Lan (100 MBit, Via Tahoe VT6103) onboard

Verder zijn er nog aansluitingen voor 2 extra USB 2.0 poorten, LPT poort en een extra seriele poort.
Er zijn 2 UDMA 133/100/66 poorten en een floppy poort.

Rather stocked zullen we dan maar zeggen

Het nieuwe bord verplettert z'n voorganger, zeker bij de 3D games (UT 2003) wordt 15 fps gehaalt, terwijl de voorganger (M9000) tot 4 kwam. Nu zijn 15 fps bij een resolutie van 640*480 niet echt om warm van te worden, maar je moet de getallen in perspectief zien. Ik vind het een bijzonder aardige score voor een onboard videokaart. En er zit een PCI (33MHz) slot in, dus je kunt er eventueel een PCI videokaart in stoppen.

De Padlock feature is een bijzonder interessante aanwinst, het verbrijzelt een AMD 1700+ bij decoding van cijfers, zelfs tot 24x zo snel.

Nog even een kritische noot voor de poster: ik vind de review posts de laatste tijd een beetje karig er vanaf komen. Is het niet mogelijk om meer informatie in de nieuwspost te plaatsen, en eventueel ook wat benchmark plaatjes?

[Skinkie]

+ extra firewire, I2C, LCD aansturing etc.

nadeel... er zijn nog geen snap-in voedingen voor dit bordje

[Verwijderd]

Topic-starter en Nitroglycerine: jullie vergeten de DIMM geheugenbank (en een PCI slot)!

Nu lijkt het of er alleen CF in kan.

Je kan hem al kopen, erg mooi, kijk maar op [url="http://www.hushtechnologies.net."]http://www.hushtechnologies.net[/url].

[caipirinha]

http://www.myelectronics.nl/ op voorraad voor 189 euris
(geen reclame maar ik zag iemand naar een engelse site verwijzen).
Het m.i overbodige cf en cardbus slot kun je er volgens www.mini-itx.com afschroeven maar dan werkt het bord niet meer goed.
Vergeet ook de hardware based (dioderuis) random number generator niet. Deze staat al een tijdje op de verlanglijst

[Nitroglycerine]

Het PCI slot heb ik wel genoemd, in de alinea onder de smiley

[Verwijderd]

daarom stond ie voor jou ook tussen haakjes

[Verwijderd]

Correctie op post: het beestje is van Mini ITX formaat.

Verder: Rommelig? Zie je niks van als hij in je case zit. Zo'n CF slot en PCMCIA slot is natuurlijk superhandig, zeker in auto-PC's, en HT-PC's. Het OS op een CF drive of een 2,5" HDD aan de IDE poort, en media op het CF-Slot. Alleen vind ik wél dat het CF slot een tíkkie aan de verkeerde kant zit.

[H@rry]

hoezo aan de verkeerde kant, als ie aan de andere kant zou zitten dan komt ie midden in de kast te zitten... Nu moet je wel van de achterkant erbij maar het is niet anders

[Tentacle1]

Sja de achterkant van je kast is meestal het enige stukje waar je moederbord in contact mee komt dus dan is het niet meer dan logisch dat daar alle aansluitingen blijven (welke dat ook zijn). Anders zouden ze een losse pcmcia/compactflash slot erbij moeten leveren, wat weer een losse bay in beslag zou nemen (die al zo schaars zijn in een itx kast).

Andere posities op de moederbord zelf zijn dus onlogisch.

[vso]

niks hinderd je om kasten zoals op http://www.mini-itx.com kastje te kopen/fabriceren

ps het zijn geen ITX mobo's maar Mini ATX en NANO ATX het zijn AT eXtended Moederborden.

de mini en Nano wijzen op een bepaald formaat nano mist de PCI aansluiting zeg maar0

PS 1 ) een kast of PCI riser/extender heeft ook veel voordelen bij deze krengen.
PS 2) er zijn ook speciale converters voor de Power-aansluiting verkrijgbaar

[Treenaks]

Nee. Dit is een Mini-ITX moederbord. PCI kaart-hoogte heeft er niks mee te maken.

Nano-ITX is een nog kleinere variant -- ook gebaseerd op de (nooit aangeslagen) ITX formfactor.

[TD-er]

Zo raar zit 'ie toch niet?

[Pietervs]

Zo raar zit 'ie toch niet?
Ja en nee. Er valt natuurlijk wat voor te zeggen als hij aan de voorkant zou zitten. Geen kans dat je kabels lostrekt/stoot op het moment dat je bezig bent je kaartjes te wisselen.

(bedankt voor het plaatje trouwens! Ik vroeg me al af hoe het eruit zou zien)

[Wekkel]

Ik heb er eentje draaien. Het is inderdaad wel wat priegelen met een CF card daar achterin de kast. Je komt er niet al te makkelijk bij als de pc niet in een vrije omgeving staat. De CF mogelijkheid gebruik ik echter toch zelden.

DivX, Xvid, DVD, het werkt allemaal prima. Met een Sweex PCI WLAN kaartje 11 Mbps kan ik vanaf de normale pc draadloos naar de woonkamer en met de Epia een Divx op tv toveren. Haperen doet het zelden.

Alleen de tv-out is nog niet helemaal 100% Met een breedbeeldtv blijven er randen over. Een overscan functie heb ik nog niet kunnen ontwaren.

[Verwijderd]

Alleen de tv-out is nog niet helemaal 100% Met een breedbeeldtv blijven er randen over.

Waar zitten die randen dan? Links en rechts?

Of bedoel je boven en onder bij een widescreen divx?
Maar da's normaal als het beeld 2.35 : 1 is i.p.v. standaard 16 : 9 breedbeeld...

[Wekkel]

Boven en onder kan ik wel vol krijgen door met de instellingen van de TV zelf te spelen. Het gaat om een klein randje links en rechts. Ongeveer 5 cm aan beide zijden bij een 71 cm diagonaal.

[Verwijderd]

CF en PCMCIA wil je niet fixed op het mobo.... en al helemaal niet aan de achterkant natuurlijk. Dit ontneemt de ontwerpers van leuke kastjes toch wel erg veel mogelijkheden. Had beter een extra PCI slot voor in de plaats kunnen komen denk ik.

Wil je de foto's van je digicam bekijken moet je eerst je hele HTPC naar voren trekken en dan tussen alle kabels door je kaartje er in steken..... handig zeg.

edit:
PCMCIA kan voor WLAN wel handig zijn aan de achterkant oveirgens. CF zeker niet. Je kunt echter altijd via USB natuurlijk alsnog een cardreader in de voorkant van je kast prutsen.

[n4m3l355]

hoezo is CF onhandig? je wilt een routertje bouwen. prikt er 128mb CF kaartje in en je hebt ruim voldoende. van via zijn er trouwens ook met bijv. 2 netwerkaansluitingen wat naar mijn idee wel iets practischer is. zeker als je er een router van maakt ben je niet van plan'm iedere dag open te maken dus dan boeit het ook niet..

[Verwijderd]

Die CF zit daar perfect op z'n plaats en is ook helemaal geen nadeel.
Waarom net daar? Welnu, het is de bedoeling dat je er of een wlan kaartje insteekt en er nooit meer naar omkijkt, of dat je CF storage gebruikt als 'plaatsvervanger' voor een HD, net omdat die dingen stil zijn.

[Verwijderd]

Dan moet die CF aansluiting wel aan de IDE poort hangen! Of de bios moet ondersteuning hebben om van CF te booten via USB.

[bitflusher]

nu vraag ik me af of je ook van cf kan booten? dan word het helemaal stil en schokbestendig (handig voor in de auto)

[Ploink]

Ja dat kan. Compactflash gebruikt namelijk een standaard IDE interface, maar dan met andere pinout. Het is voor je bios en os dus gewoon een ide harddisk. Er zijn ook eenvoudige adaptertjes in de handel waarmee je een compactflash kaartje op een normale ide interface kunt aansluiten.

[Verwijderd]

Het zou mooi zijn als er van zulke moederbordjes zijn met een DVB-s chipset (technotrend) aan boord met een mpeg2 decoder erbij, mogelijkheid tot aansluiten van een CI.

Kun je een mooie VDR van deze planken maken.

Plop, mijn droom is over......

[TWolf]

BTW: dit bordje is al enige tijd te koop bij www.stanet.nl en [url="http://www.myelectronics.nl,"]www.myelectronics.nl,[/url] mocht je er eentje willen hebben voor file/webserver.

[Prlwytkofski]

Wel oppassen met een operating system op een flash kaartje. Flash chips kunnen maar een beperkt aantal keren beschreven worden. (duizenden malen) Voor een digitale kamera is dat geen probleem maar als een os voortdurend data naar dat flash kaartje zit te schrijven is ie zo kapot. Heb ik al eens gezien met bioschips waar bij elke boot parameters worden geschreven. Na een paar jaar kon ik er een nieuwe bioschip voor kopen.
