Autopsieverslag iPod Mini

"Het heilige schendt men niet." Een eeuwenoude uitspraak, maar hij staat blijkbaar niet in het woordenboek van de mannen van iPodlounge. Zij hebben namelijk de ingewanden van een iPod Mini blootgelegd en daar een uitgebreide handleiding over geschreven. De behuizing is niet mechanisch bevestigd, het is met andere woorden niet mogelijk om hem gewoon los te schroeven of klikken. Het gevolg is dat er allerhande werktuigen aan te pas moeten komen om de gelijmde verbindingen te doorbreken. Uiteindelijk krijgt men de inhoud van het toestel te zien: de printplaat met de PortalPlayer-chip en het LCD-scherm, en een Sanyo 'Li-ion'-batterij. De harddisk van Hitachi lijkt allerminst op een harddisk doordat hij een CompactFlash II-formaat en -aansluiting heeft, maar het is wel degelijk een mini-harddisk. Ondanks deze interessante ontdekking komt de conclusie van de heiligschenner neer op "don't try this at home", aangezien er niet veel overbleef van de schoonheid van de geanodiseerde aluminium behuizing. Een volledig fotoverslag is te vinden op deze pagina.

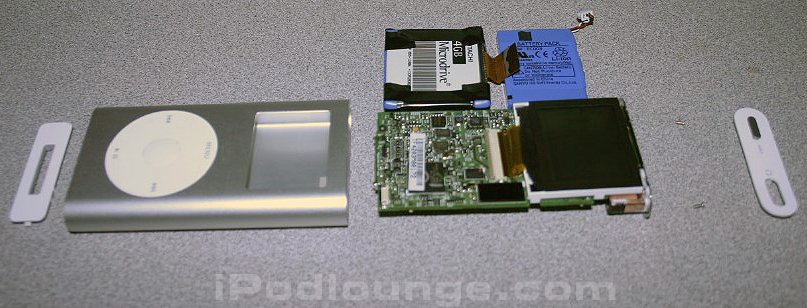

De iPod Mini, open en bloot. Klik voor een grotere afbeelding.

Reacties (45)

[StGermain]

Dus als de batterij het niet zo goed meer doet (na een jaartje intensief gebruik) kan je je ipod weggooien?

[Verwijderd]

Dus als de batterij het niet zo goed meer doet (na een jaartje intensief gebruik) kan je je ipod weggooien?

Niet erg waarschijnlijk. Dat verhaal ging eerst ook over de 'gewone' iPod. Die kun je echter wel degelijk (evt. laten) vervangen.

Het domein "ipodminibattery.com/" is al geclaimd, maar er staan alleen nog batterijen voor de grote iPods op, met iPod Battery Replacement Instructions.

http://ipodminibattery.com/

[RetepV]

Maar je kunt je iPod blijkbaar niet openmaken zonder beschadigingen, want alles zit vastgeklikt en gelijmd. Bij zo'n duur apparaat had ik wel schroefjes verwacht in plaats van lijm.

[araminta]

Aangezien ze nog maar pas leverbaar zijn lijkt het me sterk dat jij al weet dat na een stief jaartje de batterij op is. Tenzij je je natuurlijk baseert op de huidige iPod, hetgeen op zijn zachtst gezegd een onbetrouwbare vergelijking is.

Zullen we eerst eens kijken of deze batterijen langer meegaan? (Bovendien geeft deze site toch duidelijk aan dat de hobbyist 'm wel kan vervangen ).

Overigens heb ik mijn eerste iPod daags na introductie besteld in hij wordt sindsdien intensief gebruikt tijdens forensen, en de batterij geeft geen kik. Ik zal wel de enige zijn...

[zonoskar]

Li-Ion batterijen gaan 500 keer opladen mee, daarna hebben ze nog ongeveer de helft van de capaciteit dacht ik. Elke dag opladen = 1.5 jaar.

[RetepV]

De batterij van mijn iPaq gaf al 10 seconden na het volledig opladen aan dat de batterij leeg was. Volgens jouw verhaal zou 'ie dus al zo'n signaal geven als hij voor 90% ontladen is?

Nee hoor. Het meest voorkomende probleem met die batterij is dat mensen hem 's avonds prima werkend in de lader zetten (je moet die iPaq echt elke nacht opladen), hem 's morgens mee naar hun werk nemen en er op een cruciaal moment achter komen dat de batterij het 10 seconden volhoudt.

Fijn: zit je bij een klant met je iPaq, wil je iets in je agenda wegschrijven, doet je iPaq het niet meer. De meeste mensen die ik ken hoefden daarna geen PocketPC meer omdat ze er gewoon niet op konden vertrouwen. Als er gezocht moet worden naar redenen waarom de PocketPC markt niet zo hard aantrekt als men dacht, dan is dit wel een belangrijke. Als je apparatuur gebruikt moet je er natuurlijk wel op kunnen vertrouwen.

En idd. Li-ion en Li-polymer mag je volgens de fabrikanten NOOIT helemaal ontladen omdat de cellen dan kapot schijnen te gaan.

[smartsys]

Dit is toch wel de allergrootste onzin die ik ooit gehoord heb.

Een Li-Ion batterij gaat veel meer dan 500x opladen mee. Het probleem is vaak dat de electronica welke het laad process "beheerd" vaak ontregeld raakt en het signaal "batterij leeg" geeft als deze nog niet eens 50% ontladen is.

Een simpele manier om zo'n batterij te reanimeren is door een lampje van 3 tot 6 volt op de stroomvoerende contact punten aan te sluiten en zo de batterij echt helemaal leeg te laten lopen. Daarna de batterij opnieuw opladen en dit process nog enkele keren herhalen en de batterij is weer als nieuw.

[Verwijderd]

Huh ???

mij hebben ze altijd wijsgemaakt dat je een Li-Ion NOOIT volledig mag ontladen ?

[zonoskar]

Als je het over grote onzin hebt.....(zoek eens op internet naar de levensduur van Li-ion accu's)

[RetepV]

Jij hebt zeker nog nooit wat gehoord over de Compaq iPaq Li-polymer batterij die doorgaans ergens na 2 of 3 jaar kapot gaat en alleen uitwisselbaar is met een schroevendraaier en een mes?

Er liggen honderden iPaq 36xx's in de kast omdat de batterij kapot is en mensen niet weten hoe ze vervangen moeten/kunnen worden.

Vervangen bij Compaq/HP kost je $150 (ex verzendkosten), dan kun je beter een 2ehandse kopen. Ware het niet dat e kans dat die batterij kapot gaat ook nogal groot is .

Voor 50 euro heb je tegenwoordig trouwens een nieuwe via Marktplaats.

Edit:

Elke dag opladen = 1.5 jaar

Yep, en de batterij van een iPaq gaat zo'n 5 a 6 uur mee als je je iPaq gebruikt. Dus dat is inderdaad elke dag opladen... Als je de iPaq niet gebruikt, begint 'ie na zo'n 4 dagen standby al te klagen dat de batterij opgeladen moet worden.

[Steve]

en de batterij geeft geen kik

Met andere woorden: hij is zo dood als een pier?

[Verwijderd]

Het was toch geen CompactFlash-kaart? Alleen een CompactFlash-kaart aansluiting.

[liosnel]

Hitachi microdrive van 4GB, zie bron

[JeroenB]

In het artikel schrijft de auteur ook:

I was rather surprised to discover that the drive is actually a CF card!

waarmee hij niet zegt dat het geen harddisk is. De schrijver van de nieuwspost op deze site:

De harddisk van Hitachi bleek in feite geen harddisk, maar verrassend genoeg een CompactFlash-kaart

heeft die interpretatie eraan gegeven

[Steve]

Een Compact Flash-kaart is dan ook geen harddisk, maar wel flashgeheugen. Dat is een wezenlijk verschil. Maar blijkbaar zit er wel degelijk een harddisk in en heeft de schrijver van het bronartikel het gewoon verkeerd voor, dus heb ik het nieuwsartikel aangepast .

[Verwijderd]

Ik denk dat CF-kaart niet meer betekent dat er Flashgeheugen in zit. Je hebt nu microdrives, Wifi-kaartjes en weet ik wat meer. Allemaal met CF-formfactor en -interface.

[Loev]

al was de auteur niet in staat om deze uit te lezen via een cardreader

Dit betekent dat je er geen grotere in kan zetten evt?

[Verwijderd]

Volgens MacNN gebeurt dat (lezen met card reader) al wel; de 4GB Microdrive wordt uit de player gesloopt en voor andere doelen gebruikt of zelfs via eBay verkocht. Het meest lucratief is blijkbaar de Creative's Muvo2 van $200.

Een werkende 4GB Microdrive kost los al gauw $600...

Hitachi werkt inmiddels aan een Microdrive zonder CF interface. Mogelijk weer wat kleiner, en in elk geval minder kannibalisme op de losse verkoop van CF Microdrives.

Zie verder:

http://www.macnn.com/news/23594

[Verwijderd]

nou het klopt idd dat als je je ipod regelmatig gebruikt dat je na een jaar een probleem kan krijgen met de batterij. Dit is ook al naar voren gekomen in een aantal topics op GOT. Dit is voor mij ook een reden om nog geen ipod aan te schaffen.

[Carbon]

nou het klopt idd dat als je je ipod regelmatig gebruikt dat je na een jaar een probleem kan krijgen met de batterij.

Er zijn inderdaad een paar gevallen bekend van iPod accu's die het na 18 maanden al opgeven.
Het e.e.a hangt af van hoe je de iPod/accu gebruikt en/of productie toleranties van de accu.
Exact dezelfde problemen doen zich ook voor met (Li-ION) accu's in andere apparaten en zijn dus niet iPod specifiek.
Het probleem is ook niet zozeer de accu (elke accu heeft een beperkte levensduur) maar het feit dat de accu volgens Apple niet te vervangen is/was.
Dat laatste probleem is inmiddels opgelost door het battery replacement program.

Als je handig bent dan kun je ook zelf de accu vervangen, losse accu's zijn o.a. hier te koop:

http://www.ipodbattery.de

[RetepV]

Exact dezelfde problemen doen zich ook voor met (Li-ION) accu's in andere apparaten en zijn dus niet iPod specifiek.

Kijk, en dat betekent dus dat Apple de batterij *expres* op die manier heeft ingebouwd. Om dus nog een extra centje te kunnen verdienen...

Het kan namelijk best anders, als ik kijk naar de aanklikbare batterij van mijn Samsung C100 telefoon, had Apple best iets dergelijks kunnen doen. Het is niet alsof het een goedkoop apparaatje is, die iPod...

Edit:

En dit artikel toont wel aan dat het zelf vervangen van je batterij blijkbaar schade aan je iPod tot gevolg heeft. Dat vind ik dus al *helemaal* niet netjes. Mijn iPaq 3630 kon tenminste nog met schroefjes opengeschroefd worden...

Edit2:

Dat denk ik niet, volgens mij hebben ze de levensduur van de accu gewoon overschat. Verkeerd voorgelicht door de accu producent (Danionics)?

Compaq misschien, die waren zo'n beetje de eerste met dit soort kleine apparaatjes. Maar mijn iPaq is al weer 3 jaar oud en er is in die tijd heel veel data beschikbaar gekomen over batterijen die na verloop van tijd kapot gaan. Het is een feit dat de batterijen niet lang mee gaan. De iPod is pas een paar maandjes oud.

Tenzij het incompetente sukkels zijn bij Apple moeten mensen hier over nagedacht hebben. Aangezien ze bij Apple niet incompetent zijn...

Ik geef ze niet het voordeel van de twijfel. Ze hadden ook heel makkelijk zo'n standaard Li-ion batterij kunnen gebruiken als uit de Nokia's of de Siemens telefoons. Nee, ik geloof echt dat ze zelf de controle willen houden over welke batterij er in gaat. En wat voor reden ze daar dan ook voor opgeven (veiligheid waarschijnlijk), het feit blijft dat ze er een extra zakcentje mee kunnen verdienen en dat dat ook zeker gebeurt.

[Carbon]

Kijk, en dat betekent dus dat Apple de batterij *expres* op die manier heeft ingebouwd. Om dus nog een extra centje te kunnen verdienen...

Dat denk ik niet, volgens mij hebben ze de levensduur van de accu gewoon overschat. Verkeerd voorgelicht door de accu producent (Danionics)?

Waarom een accu vervangbaar maken als ie toch langer meegaat dan het apparaat zelf?

Apple heeft inmiddels een andere accu producent gekozen (Sanyo), hmmmmm........

Ik hoop wel dat Apple z'n les geleerd heeft en dat de volgende generatie iPods een eenvoudig door de gebruiker te vervangen accu krijgt.

[Jasper Janssen]

De huidige accu had misschien vervangbaar kunnen worden gemaakt, maar de originele niet. Daar is ie gewoon te plat en groot voor.

[Intronic]

Wie zegt dat de iPod Mini datzelfde probleem heeft?

[Drogo]

Om even dat stukje over de HDD te verduidelijken:

Van het artikel:

Hard Disk Drive:
Manufactured by Hitachi, it's really very tiny. The model is HMS360404D5CF00.

Van Google:
HMS360404D5CF00 Hitachi Microdrive 3K4, een mooie pagina met de specs.

Het is dus gewoon een microdrive hdd en geen flashcard van 4gb. Beetje raar dat de auteur van zowel Ipodlounge en t.net dit niet door hebben...

[Buzz_Lightyear]

Ehm...?
[]De harddisk van Hitachi lijkt allerminst op een harddisk doordat hij een CompactFlash II-formaat en -aansluiting heeft, maar het is wel degelijk een mini-harddisk[]
lijkt me dat T.net toch vrij duidelijk is

[Drogo]

lijkt me dat T.net toch vrij duidelijk is

Als het bericht aangepast wordt is het inderdaad een stuk duidelijker

[Croga]

Als je goed op de foto kijkt, zul je zien dat het geen CompactFlash kaart is, maar een microdrive. Dus het is in feite wél een harddisk, maar op het formaat van een CF kaart.

Daarnaast is een CompactFlash interface niets anders dan IDE, dus ook daar zie je dat het een harddisk is......

Dan is het dus ook niet raar dat hij niet uit te lezen is. Als hij niet FAT geformateerd is, kun je er in de gemiddelde PC érg weinig mee.......

[silvershadow449]

Mocht je een Mac hebben, dan kan je hem wel uitlezen/herformatteren:

/dev/rdisk4 map block size=512
#: type name length base ( size )
1: Apple_partition_map partition map 62 @ 1
2: Apple_MDFW firmware 65536 @ 63 ( 32.0M)
3: Apple_HFS disk 7933888 @ 65599 ( 3.8G)

Nu begint het dus interessant te worden. Voor €250 sloop ik die 4 GB microdrive er wel uit

[Vaudtje]

en voor $190 heb je een Creative Muvo met dezelfde harddisk. (En je kan er een andere CF in stoppen)
Let erop dat veel camera's geen 4Gb ondersteunen...

Op Ebay schijnen vrij veel 4Gb Microdrives te worden vekocht door mensen die een berg MuVo's kopen, de Microdrives eruit slopen, en die met winst weer verkopen (Microdrive 4Gb los kost zo'n $500,- )

Zie ook deze thread op GoT

[silvershadow449]

Volgens PriceWatch is de 4 GB versie van Creative Muvo nog steeds €309 hoor Bedoel je soms de 1 GB versie?

[Carbon]

en voor $190 heb je een Creative Muvo met dezelfde harddisk.

$199.99 om precies te zijn.
Ik geloof 't pas als ze geleverd worden, die player is namelijk al sinds de introductie "out of stock"
Leuk detail: de prijs van die player was tot op de dag van de iPod-mini introductie $299.00

[bamboe]

>>Voor €250 sloop ik die 4 GB <<

goedkoper zelfs... volgens mij als je dit zo leest kan je ook nog eens de batterij gaan doorverkopen

[Verwijderd]

Jammer van de iPod Mini maar wel mooi en interesant om te zien. Wel verrassend dat er geen harddisk maar een CompactFlash-kaart in zit.

[El_Frigo]

Het is een Hitachi Microdrive van 4GB. Dit eigenlijk geen CF kaart maar een echter harddisk (dus met bewegende onderdelen heads/platters). CF kaartjes zijn solid state geheugen kaarten zonder bewegende onderdelen.
De aansluiting en afmetingen zijn zoals die van een CFII kaartje en meestal worden de originele microdrives (zoals ooit door IBM geintroduceerd) door readers en bv digitale camera's herkend als CF kaart.
Waarschijnlijk wordt deze MicroDrive niet herkend door een aangepaste interface of een ander bestandssysteem.

[miw]

In de commentaren op het artikel, meldt een andere enthousiasteling dat hij ook z'n iPod gedemonteerd had en dat zijn microdrive in een Sandisk USB CF reader gewoon werkte. Maar bij een andere CF interface waren er problemen.
Ik heb in een ver verleden ook m'n digicam opnieuw geflashed om hem de 1GB microdrive te laten herkennen.

[Yero]

Een Microdrive is een harddisk... ;-)
(alleen een heel kleintje)

[Verwijderd]

De harddisk van Hitachi lijkt allerminst op een harddisk doordat hij een CompactFlash II-formaat en -aansluiting heeft, maar het is wel degelijk een mini-harddisk.

Was er niet een bedrijf (lexar) die het voor elkaar had gekregen om 8GB CF kaartjes te maken? Dit gezien dat de hardeschijf een CF aansluiting heeft kan je hem dus WEL upgraden. Is hij gelijk schokbestendig.

Ik heb het dan over dit nieuwsbericht.

[juniz]

Als die harddisk net zo makkelijk te vervangen is als de accu wens ik je veel suc6.

[EricHuyn]

en anders koop je idd gewoon die van creative. Dan weet je ook meteen de audio weergave specificaties, ofzo je weet wel ruisverhouding enzo , en ken je gewoon een extra accu kopen die heel maar dan ook heel easy te vervangen is.

Het kwijl gehalte is zekers minder en de bediening is conventioneler maar je zult, zeer waarschijnlijk, geen last krijgen van de accu. En als je er last van krijgt vervang je m gewoon .

Ik zelf ben nog heel erg aan het twijfelen

[Verwijderd]

Aan het modden slaan dan gelijk zodat je hem met schroefjes kan openen

[GraasGast]

De harddisk van Hitachi bleek in feite geen harddisk, maar verrassend genoeg een CompactFlash-kaart

Een microdrive is toch een mini-hd op CompactFlash-formaat?

Beetje ongeinformeerd dan, die review-schrijver...
