Gigabyte 8KNXP Ultra moederbord bekeken

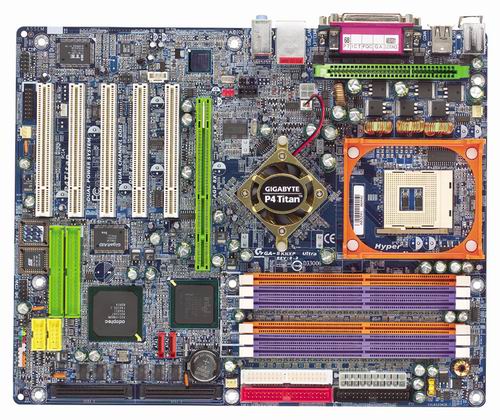

Anandtech heeft een review online gezet van een moederbord van Gigabyte, de 8KNXP Ultra. Dit moederbord is gebaseerd op de Intel i875 'Canterwood' chipset en is voornamelijk gericht op servers en high-end werkstations. De voorzieningen zijn dan ook niet mis. Naast de bijna standaard Serial ATA RAID, USB 2.0 en onboard geluid en ethernet, beschikt de 8KNXP over twee Ultra 320 SCSI-aansluitingen die worden aangestuurd door een Adaptec 7902W-controller. In tegenstelling tot veel andere nieuwe moederborden is er geen FireWire-mogelijkheid aanwezig. Uit de gedraaide benchmarks blijkt dat het bord van Gigabyte goed mee kan komen met de concurrentie (in de vorm van andere i875 moederborden) en af en toe de leiding neemt. De prijs is met 385 dollar aan de hoge kant, maar volgens Anandtech maakt de SCSI-controller een hoop goed. Bovendien wordt in het serversegment (waar het bord op gericht is) minder op de prijs gelet dan bij consumenten-pc's

Reacties (24)

[Verwijderd]

Ik bedoel dus niet de personen die 1 of enkele systemen in elkaar zetten, maar die mensen die een paar honderd of duizend van deze systemen moeten monteren. Er wordt een truukje geleerd voor een groot aantal systemen, daarna weer eens wat nieuws.

Het is overgens wel zo dat een fabrikant zelf wel vaak de kleuren gestandaardiseerd heeft.

De gemiddelde tweaker zal hier niet gelukkig van worden. Die doet dan ook wat anders voor zijn brood (of zit nog braaf in de schoolbanken).

Als fabrikant maak je geen onderscheid tussen low- en high-end systemen. Het verschil zit in de gebruikte componenten en de kwaliteit daarvan. Vergeet niet dat de high-end van vandaag de low-end van morgen is.

Overgens is het mij opgevallen dat bepaalde groepen tweakers ook op kleurtjes vallen. Dat is dan ook een appart marktsegment.

[OverSoft]

Weet iemand wat dat groene slot is boven de socket?

[Milly]

Daar gaat een klein dochterkaartje in, dat zorgt voor stabiele voltages

[E-RIC]

Klopt, maar voor de mensen die het met eigen ogen willen zien:
http://www.tweakers.net/nieuws/24249/

Het GA-8INXP moederbord is namelijk het eerste dat nieuwe Dual Power System van Gigabyte ondersteunt. DPS is een extra plankje dat onder andere zorgt voor betere stabiliteit. Interessanter is echter de mogelijkheid die dit systeem biedt om de power op te fokken naar 225W en de stroomsterkte tot 150A te duwen. Deze boost moet zorgen dat ook de nieuwe Pentium 4 processors met een Prescott core in de plank kunnen worden geprikt.

[silentsnow]

Ik hoop dat er dan ook een extra ATX voeding op aangesloten kan worden?

Volgens mij is dat niet het geval. De enige voeding die je nodig hebt is de voeding die je al in je kast heb zitten. Of de DPS zijn voeding direct via de ATX voeding krijgt is mij niet geheel duidelijk. Het lijkt er overigens op dat zowel de DPS als de normale ATX voeding voor voeding zorgen. Je kan op deze manier twee moden selecteren. Back-up mode, in dit geval heb je dus een 3 Phase Power mode en Parallel Mode waarin de twee voedingsbronnen zorgen voor een 6 Phase Power systeem.

Wat mij een beetje doet fronzen is de prestaties en nut van het DPS. Er wordt gezet dat het zorgt voor betere stabiliteit. Dat zou moeilijk te ontkennen zijn als het DPS op een aparte voedingsbron zou moeten worden aangesloten. Maar het DPS wordt gevoed door de voeding. Dus moet men aannemen dat voedingen minder stabiel zijn dan gedacht?

De 6 Phase Power, die de DPS verzorgt, gebruik je eigenlijk alleen als je echt aan het overclocken bent en veel volt/ampere nodig hebt. Ik kan mij niet voorstellen dat je niet genoeg hebt aan 6 Phase Power als je gaat overclocken, zelfs de gekke Jappen zullen hier meer dan genoeg aan hebben.

DPS is natuurlijk ook ontwikkelt met het ook op de toekomst. Doordat DPS meer volt en ampere kan bieden, is de kans groot dat toekomstige processoren zonder problemen op dit moederbord zullen werken.

Als dat zo zou zijn dan was het wel te verwachten dat menig voedingfabrikant zijn toekomstige modellen zou aanpassen maar aangezien dat niet gebeurd lijkt het DPS systeem meer op een soort van PSU-overclock hardware.

De DPS op dit moederbord zorgt er alleen voor dat men 6 Phase Power kan verkrijgen. De overgang van 2 Phape Power naar 3 Phase Power was niet alleeen belangrijk, maar ook cruciaal. 2 Phase Power zou niet meer dan 40A moeten trekken, terwijl 3 Phase Power al 60A aankan. 4 Phase Power, zoals bij menig Abit moederborden, kunnen meer dan 80A aan.

Vooral als je de volgende zin onder ogen krijgt:Interessanter is echter de mogelijkheid die dit systeem biedt om de power op te fokken naar 225W en de stroomsterkte tot 150A te duwen.

Een 6 Phase Power systeem lijkt mij op dit moment totaal overbodig. 4 Phase Power is voor een Pentium 4 al meer dan genoeg. Voor een AMD zal dit vast lager liggen.

[Adm.Spock]

Ik hoop dat er dan ook een extra ATX voeding op aangesloten kan worden?

[Verwijderd]

Wat mij een beetje doet fronzen is de prestaties en nut van het DPS. Er wordt gezet dat het zorgt voor betere stabiliteit. Dat zou moeilijk te ontkennen zijn als het DPS op een aparte voedingsbron zou moeten worden aangesloten. Maar het DPS wordt gevoed door de voeding. Dus moet men aannemen dat voedingen minder stabiel zijn dan gedacht?

Als dat zo zou zijn dan was het wel te verwachten dat menig voedingfabrikant zijn toekomstige modellen zou aanpassen maar aangezien dat niet gebeurd lijkt het DPS systeem meer op een soort van PSU-overclock hardware. Vooral als je de volgende zin onder ogen krijgt:

Interessanter is echter de mogelijkheid die dit systeem biedt om de power op te fokken naar 225W en de stroomsterkte tot 150A te duwen.

[Verwijderd]

wat een onzin zeg.
Als je dus een vouding van 200W eraan hebt hangen, kan je door de DSP te plaatsen ineens over 225W beschikken.
Waar komt die 25W extra dan vandaan?
Niet uit de voeding, want die kan dat niet leveren...

D'r zitten een zooi spoelen en condensators op, 't lijkt mij meer dat dit gewoon een kaartje is voor een stabielere voedingslijn...

[enchion]

Staat in de review

Wat ik ook byzonder vind is 6 geheugenbanken voor
1 processor en volgens dereview kunnen ze allemaal bevolkt worden en werkt het ook nog met DDR400

[Verwijderd]

Dat is een DPS slot. Dit zorgt ervoor dat de processor mooie constante voltage krijgt.

[wacko]

Worden 'serieuze' server moederborden tegenwoordig ook al zo leuk gekleurd? Of heeft het ook nog iets functioneels, bijvoorbeeld die oranje DIMM sloten die het 1e reepje aangeven?

En wat is dat groene slot onder de parallelle poort eigenlijk? [edit - juist, zelfde als OverSoft]
[edit2] - Is dat nu de SCSI aansluiting, waarom dit bordje zo speciaal is?

[Beaves]

Worden 'serieuze' server moederborden tegenwoordig ook al zo leuk gekleurd?

Waarom niet zou ik zeggen, de moederborden verdwijnen toch in een kast dus niemand ziet het nadat de server afgebouwd is. En voor de fabrikanten is het goedkoper, ze hebben voor de consumentenmarkt de diverse onderdelen al in een speciale kleur en dus kunnen ze die net zo goed gebruiken voor de servervarianten. Om nou speciaal voor die markt componenten in andere kleuren te pakken is geldverspilling.

Of heeft het ook nog iets functioneels, bijvoorbeeld die oranje DIMM sloten die het 1e reepje aangeven?

Ik denk het, ik vraag me alleen het nut ervan af, het mag toch duidelijk zijn dat je het geheugen in paren moet installeren omdat het een chipset is die van dual channel geheugen chipset gebruik maakt.

Is dat nu de SCSI aansluiting, waarom dit bordje zo speciaal is?

Nee, de twee SCSI poorten zitten onderaan het moederbord.

[Postman]

Ik denk het, ik vraag me alleen het nut ervan af, het mag toch duidelijk zijn dat je het geheugen in paren moet installeren omdat het een chipset is die van dual channel geheugen chipset gebruik maakt.

Ik weet van ervaring met de SINXP1394 van GigaByte dat ze die kleuren gebruiken om aan te geven welke DIMM's je moet gebruiken wil je Dual Channel hebben. Helaas zijn ze dus vergeten ofzo dat ze bij de derde (DIMM 3 en 6) een andere kleur ipv paars zouden moeten gebruiken. De SINXP1394 heeft namelijk maar 4 DIMM's en dus oranje en paars. De kleuren worden dus ook eigenlijk alleen maar gedaan voor de installatie te vermakkelijken.

Het enigste stukje leukigheid is de led in de DPS fan (tenminste bij de huidige moederborden is dat wel). Mooie blauwe kleur, maar wat een server/workstation daar mee moet Of er dus een led in zit weet ik niet, misschien heet het daarom opeens DPS 2...
Uit de manual:

A cool stylish neon blue DPS2

Dus toch nog een blauwe led

[Verwijderd]

Als je alle 6 slots gebruikt dan werkt die niet in dual mode --> als je alleen de paarse gebruikt --> 2 of 4 dimms dan kun je dual mode gebruiken.

[Verwijderd]

Het gebruik van kleur om verschillende functies te onderscheiden is al heel lang gebruikelijk. Voor de productie van een moederbord is het wel duurder dan alles in een standaard kleur toepassen. Voor het aansluiten van een moederbord is het weer gemakkelijker en neemt de kans op fouten af. Zeker als diegene die het montagewerk verricht laag opgeleid of zelfs ongeschoold is. Het zoeken naar montagefouten door een gekwalificeerde technicus is dan duurder. De mens is visueel ingesteld en daarom werkt kleur gemakkelijker dan tekst. Een ander bijkomend feit is dat de verschillen tussen moederborden klein zijn geworden. Door het gebruik van kleur kan je je dan weer een beetje onderscheiden van de rest.

[Whieee]

daar ben ik het niet mee eens. Je beweert nu dat het voor de laag-/ongeschoolden handiger is als mobo-fabrikanten afwijken van de standaardkleuren?

Mij lijkt het voor de laag-/ongeschoolden alleen maar irritant. Zijn ze er net aan gewend dat ze het bruine slot moeten hebben voor de videokaart, is het nu ineens weer groen

Daarnaast is dit een bordje dat gericht is op de hig-end en server markt. Ik denk niet dat in die marktsegmenten er veel systemen worden gemonteerd door laag-/ongeschoolden ...

[OzBoz]

Een antwoord voor de luiere medemens, te beroerd voor twee clicks (over dat groene slot bij CPU):

"Dual Power System (DPS 2): this is a separate, add-in card that gives the 8KNXP Ultra 6-phase power circuitry instead of 3-phase. Gigabyte claims that, in Parallel mode (versus Backup mode), DPS 2 is able to deliver better system stability (especially while overclocked) in addition to longer onboard components life. Skip to the BIOS and Overclocking section for our observations DPS 2 functionality. "

[Bramster]

nm, lees hierboven, betere uitleg

de SCSI aansluitingen zitten linksonder, die 2 zwarte naast elkaar
die 2 kleine rode dingen daarboven zijn de SATA aansluitingen

[edit]

sorry...maar overbodig?
iemand dacht dat die groene connector boven de socket de SCSI was, en ik was de eerste die zei waar ze dus WEL zaten

noujah, dat zal dan wel overbodige info zijn

[NBK]

Wat hebben ze de extra 12V voeding aansluiting weer lekker weggestopt achter het draadje van de NB fan...

[Luit]

Idd, het valt me op dat het bord behoorlijk vol is.

Dat moet ook wel met alle functionaliteit die dit bord biedt maar de powerconector is wel tamelijk slecht geplaats. Verder valt de hoge dichtheid van de printbanen me op.

edit:
dit moet dus een reactie op NBK zijn

[yeroen1979]

In de schoonmaakwereld (zit zelf in hotelbranche en heb daar veel te maken met schoonmakers) wordt er ook gewerkt met kleuren. Blauw voor natte was (blauw=water) rood voor overwas (rood = fout overwas = was die smerig terug komt van de wasserij) geel voor droge was (geel = zon = droog). en zo gaat het nog even verder met de schoonmaakmiddelen en doekjes. Deze kleurcodes zijn ingesteld voor de vele nationaliteiten die werken in de schoonmaakwereld (zeg ik dat even politiek correct ). Lijkt me ook een mogelijkheid voor deze branche met die verschillende kleuren alleen weet ik niet of er echt een betekenis achter elke kleur zit!

[W.Wezz]

Dit vind ik zeker weten een zeeeer mooi en uitgebreid moederbordje, zoals verwacht van Giga-byte.
Maar hoe zit het eigenlijk met de NFORCE chip die Gigabyte gaat maken voor AMD, zijn ze die vergeten ofzo, denk ook eerder dat het komt omdat ze de KT400-A op de markt hebben gebracht, denk dat als ze dit niet hadden gedaan dat ze dan nu al met een Nforce chip op de markt waren gekomen...
Als iemand weet wanneer er een Nforce van Gigabte uit is, laat het mij z.s.m. melden want dan ga ik die direct bestellen.
