Door , , 31 reacties
Bron: Deviant PC, submitter: stunter

Bij DeviantPC zijn ze na het waterkoelen van een GeForce4 Ti4600 nog niet tevreden en hebben ze besloten een ATi Radeon 9700 te onderwerpen aan waterkoeling. Om te beginnen werden uit een blok koper zelf waterblokken voor de RAM-chipjes gemaakt. Deze werden aan de voor en achterzijde aan elkaar gemonteerd. De VPU werd gekoeld met een koelblok uit eerdere projecten. De reviewer was licht teleurgesteld toen hij merkte dat de extreme koeling nauwlijks invloed had op de overclockbaarheid van het geheugen. Uiteindelijk kon de kaart met waterkoeling geclockt worden op een core/mem instelling van 391/330MHz. Er zijn helaas geen benchmarks gedraaid, maar het gaat de reviewer dan ook niet puur om de snelheid:

To be honest the overclocking doesn't matter that much to me, as the build was done for effective cooling in a fanless PC. More importantly the card now runs stable and silent without forced air-cooling, which is more than it would to begin with. I will be attempting some volt mods as both VPU and Ram are now efficiently cooled, but I'm still waiting on the v mod parts to arrive. Until then I'm enjoying an impressive 3D card from ATI with some of the latest games.

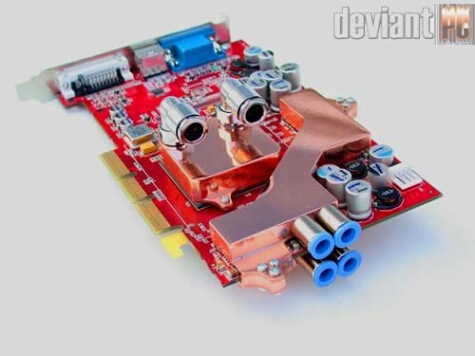

DeviantPC Radeon9700 watergekoeld (voorzijde)

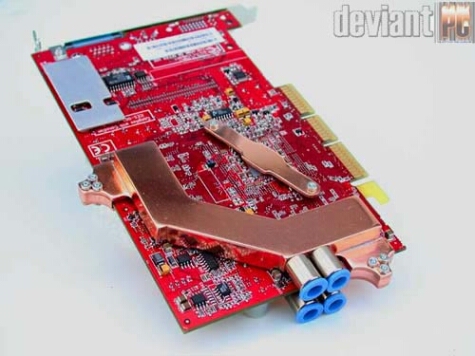

DeviantPC Radeon9700 watergekoeld (achterzijde)
Moderatie-faq Wijzig weergave

Reacties (31)

Hij ziet er heel netjes uit. Ik vind het alleen jammer dat ze geen 3Dmarkscores erbij hebben gezet. Ik ben wel benieuwd wat hij kan halen namelijk. Het is alleen wel jammer dat je (volgens mij) 2 PCI-sloten moet opgeven. Maar ik gebruik er toch maar 2 :)

Jammer te langzaam met me reactie, sorry voor de dubbelpost
edit:
Ik zit trouwens nog een keer goed te kijken, maar ik denk zelfs dat je 3 PCI sloten moet opgeven. Wordt wel een beetjuh veel hoor vind ik. Tis leuk zo'n mooie waterkoeling, maar zoveel ruimte opgeven vind ik niet echt wat.
Dit blok neemt zeker geen 3 PCI-sloten in beslag... Kijk maar op deze pic, dan zie je dat zelfs het 2e PCI-slot nog te gebruiken is. Alleen zou ik in zo'n geval wel iets tussen de kaart en het waterblok steken om er zeker van te zijn dat ze geen contact kunnen maken.
Sjuah, dan hadden ze even wat moeten googlen of op GoT ( :+) kijken, dan zie je snel genoeg dat je zelfs zonder WC maar MET voltmod hoger komt!
A.P. Versteeg heeft de Hercules op 430/380 draaien!
but I'm still waiting on the v mod parts to arrive
Pfff, als je niet eens wat weerstandjes, draadjes en een soldeerbout hebt...

//edit: @dhfreakie
De reviewer was licht teleurgesteld...
Dan hoef je dat ook niet te vermelden. En die spacer om de GPU moet weg. De koeler heeft net geen ideaal contact met de GPU...
Maar goed, ik zal nu eerst wel ff het artiekeltje lezen!
als je goed leest gaat het bladerunner daar dus niet om, daarom heeft deze kaart dus ook geen volt mod.

en die fittingen?? dat zijn push-fit fittingen, er in stoppen en ze zitten vast. en voor je bang word, die worden gerate tot 10 bar.
ALs je het artikeltje gelezen hebt, wilde hij de spacer niet weghalen om de kaart in orginele staat te laten, hij heeft daarom een randje uit het blokgefreesd waardoor hij toch wel goed contect maakt
Het is leuk, maar je hebt er niet veel aan. Er zullen maar een enkelen zijn die zoiets aanschaffen. Het voordeel is dat het geen herrie maakt, dat is natuurlijk wel handig voor iemand die al waterkoeling draait en ook een still grafische kaart wil.

Overall best een leuk ding, ziet er ook leuk uit :)
Wel rustig in je kast, maar buiten je kast staat er toch een pomp te draaien om het water er doorheen te moven. ;)
goeie pomp (Eheim) maakt een stuk minder herrie dan die fans....
Het spijt me maar een papst maakt MEER lawaai dan een Eheim pomp... Zelf een papst op 7v maakt meer lawaai dan een Eheim...

Maar men moet wel zijn systeem totaal!! ontluchten ... ieder klein luchtbelletje dat in je systeem zit zal je pomp lawaai laten maken ... Laat je systeem ontluchten voor een dag (permanent draaien), en ik kan je verzekeren, je hoort niets meer van je Eheim...

Natuurlijk is het best je pomp te monteren met anti-vibrasie rubbers in je case, anders heb je wel last van de vibrasie's ...

Een deftig systeem zijn Eheim pomp zal een geluid maken te vergelijken met ... hmmm ... het is niet te vergelijken ... die pomp draait zo stil, dat ik meerdere maal men pc afgezet heb & vergeten ben de pomp af te zetten omdat je ze niet hoort ... Enkel als je je kop tegen de case drukt zal je ze horen ...

Dit kan niet gezegt worden van fans, zelf als men deze op 7v mod (i know want ik heb al meerdere *silent* pc gemaakt met maar 2 fans in, die op 7v draaide (papst), die pc zou dienen om snachts te d/l in men kamer, ik hoorde die pc nog grondig ... hetzelfde kan ik niet zeggen van de Eheim pomp)..

Ik hoop dat dit eindelijk deze discussie dat een Eheim pomp meer lawaai maakt oplost ... Een Eheim pomp is geluidloos (mits dat men zijn systeem ontlucht & de speciaal rubber voetjes gebruikt)...
goeie fans (Papst) maken een stuk minder herrie dan die pomp....
ja ok, maar hoe zit t met de prijs/resultaat verhouding tussen papst fans en een eheim pomp? is die factor ook t zelfde?
Voor een fanloze computer kan iets beters gebruiken voor je graphics card: de Zalman ZM80-HP. Het gebruikt heatpipes om de warmte te verspreiden, kost ook niet veel (26 euro). Maarja dat is alleen als je voor fanloos gaat; dit is niet echt geschikt voor overklokken. Ziet er wel mooi uit moet ik zeggen.
Maarja dat is alleen als je voor fanloos gaat; dit is niet echt geschikt voor overklokken. Ziet er wel mooi uit moet ik zeggen.
Zeker is dit wel te overklokken, de fans die bij de cpu coolers van zalman geleverd worden zijn ook los verkrijgbaar onder de naam FB123. Als je die erboven hangt dan bijft dat ding echt heel koel.Zelfs in 5 volt stand wordt de Geforce4 8 graden koeler (t.o.v. std. cooler), op 12 volt werd'ie 14 graden koeler en fanloos word hij 2 graden koeler.

Er zijn veel goedkopere alternatieven om het stil te laten verlopen, maar watercooling is de enige oplossing om te overklokken en stil te zijn. Bovendien zijn de coolers zelf gemaakt en niet te koop :(. Dat is wel jammer moet ik zeggen, ik hoop dat er ooit nog eens een fabrikant die dingen gaat uitgeven (b.v. Thermaltake)
Dit is een forumthread op rage3d, waar een tweaker uitlegt hoe je zelf een soortgelijke koeling kan maken:

http://www.rage3d.com/board/showthread.php?s=9ce477df30dc82b4740f9595e 3468e18&threadid=33644880

Ook hij klaagt over het geringe resultaat dat deze koeling heeft op het overklokken van zijn 9700, en overweegt dan ook een hardwarematige voltagemod uit te voeren.

Ik heb een soortgelijke voltmod uitgevoerd op mijn 8500LE 250x500 (wel een linke klus trouwens, tip: gebruik een stereo-miscroscoop op 8x ;)) en draai de kaart nu op 300x600.
De user uit het forum bladerunner is de eigenaar van deze kaart. :)
Dat dacht ik eerst ook, maar ik meende dat de bevestiging van de ramcoolers anders was.

[edit]Ik heb nog eens beter gekeken, en idd, het is dezelfde ;)
ik ben benieuwd hoe snel ie 'm kan krijgen als ie wel een volt mod doet }>
Ik ook, daarom zou ik graag zien hoe die blokjes er van binnen uitzien, jammer genoeg doet de site het even niet :'(

Ik vraag me af of die geheugenkoeling beetje efficient werkt.
Het grootste probleem met de RAM zal wel zijn dat de voltage te laag is. Met RAMsinks verhoog je het mogelijk aantal MHz voor de RAM ook al haast niet zonder volt mod. Pas na een volt mod wordt geheugenkoeling belangrijk... zeker als je ze dan probeert zo hoog mogelijk te klokken.

Ik moet zeggen dat het er erg mooi uitziet... mooier dan de meeste setjes die je kan kopen.
Die dingetjes op het koelbok... lijken wel afterburners :D
hehe ja daar komt ook vuur uit als je extreem gaat overklokken! ;)
Toch blijft het me verbazen dat ze zoveel moeite doen om het geheugen goed te koelen... het is, wat, 475MHz toch?

zelfs rambus-geheugen op 1066MHz hoef niet gekoeld te worden...

MI is de waterkoeling van het geheugen een beetje overbodig en waterkoeling van de GPU geeft een goed oordeel over de kwaliteit ervan. Het ding wordt dus duidelijk erg heet.

Nog een ding: ik dacht dat alleen de 9700-Pro actieve koeling nodig heeft? De titel van het artikel geeft aan dat dit de non-Pro versie betreft.
Rambus = 16 bits mem
r9700 = 256 bits mem
:z :z :z
Hoe hoger de bandbreedte hoe meer printbanen/pcb circuit lagen en dus ook een veel hogere storingsgevoeligheid, timing probs.
Btw werkt rambus via een seriŽle benadering itt een parallelle voor al het andere ram, dat scheelt ook enorm voor de klokfrequenties.
Voor de wat meer diepgaande discussies is er ook een forum thread :)

En ik las daar dat hij zijn watertank onder de grond heeft zitten...
hij is iig geen nieuweling met het waterkoelen.... :P

(is dit trouwens niet die gast die van nvidia 2 gloednieuwe nvidia ti 4600 pro's kreeg om daar ook zijn zelfgebouwde watercooling blokjes op te maken :?)
Ziet er heel strak uit! :P

ik snap alleen die blauwe pijpjes niet echt, hoe ie daar zn slangen aan vast gaat maken...
edit:

dat is dus te zien op de pagina... domme ik... |:(


hoe hij die slangen verdeeld ziet er wel heel wijs uit, maar zou dat niet ten koste gaan van het koelvermogen?

ik zou wel eens willen weten hoeveel 3dmark puntjes ie hiermee kan halen! :D
Die blauwe stukjes zijn de "klemmetjes" voor de slangen, een nieuwe "gardena"-koppeling, wordt veel gebruikt voor pneumatische systemen. Je drukt de slang erin en hij kan d'r niet vanzelf meer uit !
