AOpen AK77-333 moederbord review

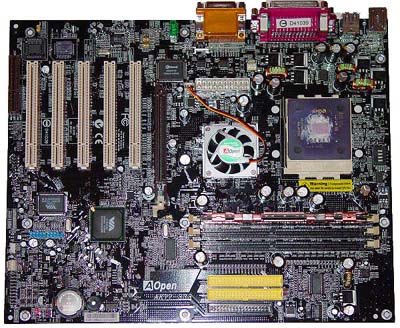

De mannen van Tweakers Asylum hebben een review gepubliceerd van het AOpen AK77-333 moederbord. Deze plank beschikt, zoals de naam al doet vermoeden, over een VIA KT333 chipset. Aan boord vinden we vijf PCI sloten, een standaard AGP sleuf, drie DDR-banken en een CNR slot. Over de layout is de reviewer zeer te spreken. Hij maakt slechts een enkele opmerking over de plaatsing van de IDE-poorten, vlak naast het geheugen. De prestaties van de AK77-333 zijn naast de EPoX 8K3a+ (KT333) en de EPoX 8KHA+ (KT266A) gelegd. De performance en stabiliteit is redelijk goed, maar de VIA KT333 brengt helaas niet zoveel prestatiewinst als je zou verwachten:

Once again AOpen has given the computer world an excellent example of their quality, stability, and performance. To date I have reviewed around 10 different AOpen motherboards. I can only recall one that I absolutely wouldn't recommend to someone. That's pretty impressive in my book. AOpen has always impressed me with their quality and stability.

[...]One option I would have liked to of seen added to the AOpen AK77-333's feature list would be "true" 5.1 on-board digital audio. Another feature missing is on-board LAN. If the AOpen AK77-333 would have come complete with these missing features and on board RAID, it would in my opinion be perfect, from a "feature list" standpoint.

Reacties (34)

[Verwijderd]

ik vind die voedings connector eigenlijk wel gunstig geplaatst, want nu zit hij niet naast de proc zoals bij mijn msi 6380 en is er een veel betere airflow imho

[silentsnow]

"...want nu zit hij niet naast de proc zoals bij mijn msi 6380 en is er een veel betere airflow..."

De kabels moeten nu over de cpu koeler heen. Dat is net echt gunstig voor de airflow. Ik denk dat ze weinig keus hadden, het bord ziet er aardig vol uit. Of misschien toch de IDE controllers parallel aande PCI sloten. vervolgens de geheugensloten naar onderen, de socket naar onderen, en de voeding naar rechts.

[lange]

ik vind de plaatsing van de voeding connector ook een beetje lullig maargoed.
en mischien een beetje veel koelpasta?

[Epsilon]

nee, absoluut niet.

De pasta zit er gewoon een beetje naast, maar dat maakt helemaal niks uit. Je kan de letters van de proc nog door de pasta heen zien en dat is precies goed. Te veel koelpasta is niet goed, evenals te weinig. Hier zit precies genoeg op.

Maar over het bordje, het is dat wel 333mhz DDR, maar de core loopt nog steeds op 266. Dat verschil zal je daarom dus bijna niet merken. Maar wat er nu _niet_ getest wordt, is de proc op een fsb van 333mhz laten lopen, zodat je het verschil wel kan laten zien. Hetzelfde wat je met 200mhz fsb procs deed: multiplier omlaag, fsb naar 266. Doe je nu ook met 266mhz procs. Multiplier omlaag fsb naar 333.

[lange]

met gewone koelpasta maakt het idd niet zoveel uit, maar met artic zilver hoef je dit niet te proberen, dan je je proc meteen wegsmijten.
maargoed ik raak offtopic.

[Krankenstein]

Is wegsmijten niet wat overdreven? Je hebt dan hoogstens dat je pc niet wil starten, en dat je de overtollige AS er ff af moet vegen met een zakdoek ofzoiets. Dan werkt alles wel weer meestal.

[Verwijderd]

Ik vind het verschil tussen de 266a en de 333 chipset in benchmarks toch echt meevallen. Ik baalde al behoorlijk dat ik de asus a7v266 EX had gekocht net voordat de a7v333 uitkwam. In de praktijk maakt het weinig verschil, zeker als je je fsb wat omhoog schroeft. De overclockte 333 chipset komt wel weer wat hoger, maar echt spectaculair is het geenszins. Ik denk dat overheating protection, usb 2.0 en ata133 misschien de werkelijke meerwaarde van de nieuwe 333 mobo's is.

[erikdeperik]

bij een 333 board heb je een 1\5 divider.
daarmee kun je met gelijke pci-bus(tov 1\4divider) een hogere mem bus kunnen draaien bv:
ik heb nu een epox8kha+,met een fsb op162 max
met 333 zou ik dus(als mijn geheugen het trekt)op 200 fsb kunnen komen
edit\
sorry hij heeft idd geen 166 fsb ondersteuning.
dus heeft boZ en bobsnl gelijk,en is het verschil idd te verwaarlozen
ik vraag me af of die epox het wel heeft

[bobsnl]

bij een 333 board heb je een 1\5 divider.

Wat is dat nu voor een logica? Mijn ASUS A7V333 heeft er geen hoor Omdat je geheugen op 333 MHz draait, zou je een 1\5 divider moeten hebben? Als het nu een 333 MHz FSB was geweest had je gelijk gehad.

[jesternl]

Als het toch niet zoveel uitmaakjt heb je volgens mij ook niets om over te balen BoZ.. Je bent zelfs goedkoper uit zo.

[megamuch]

die chipset koelers van aopen zijn dus ruk..

ik heb hier een aopen ak73pro-a en plankie is nog geen half jaar oud, maar die fan kan ik dus elke x als ik me pctje aanzet aanzwengelen..

nee.. volgende plankje wordt toch een msi of epox.

[zandpaddo]

Dat heeft iedere mobo bijna hoor. Op mijn abit was dat fannetje ook al na een paar maanden versleten. Bij asus is het precies hetzelfde.

Meestal is een mailtje naar de fabrikant genoeg om weer een gratiz nieuwe cooler te krijgen!

[RobT]

Dacht juist dat de kt333 chipset minder warm werd,.. mijn asus a7v333 heeft alleen een heatsink, wel zo rielekst want maakt geen herrie en slijt niet (misschien moet ik er om de 6 maanden wat stof vanaf blazen?? Maar daar stond niks over in de handleiding ).

Dus misschien gewoon die fan eraf en een grotere heatsink erop, en gaan! (Of start het mobo niet meer zonder chipsetfan?)

[Verwijderd]

ik heb dat plankje ook, en die chipset koeler is idd ruk. maar ook tamelijk overbodig. bij mij is hij dan ook al lang losgekoppeld, om weer een aansluiting vrij te maken voor een 80 mm fan . en niks geen problemen hoor

[Verwijderd]

"..ik mis alleen Dolby 5.1, onboard-LAN en RAID, verder issie heel compleet.."
Dat zijn ongeveer alle interessante feautures...

[sHiKoRa]

Precies! Kan je beter een ABIT AT7 kopen. Die is veel interessanter, maar helaas ook erg duur

AT7 Specs:

* CPU
Supports AMD-K7 Athlon /Athlon XP Socket A 200/266MHz FSB Processors
Supports AMD-K7 Duron Socket A 200 MHz FSB Processors

* Chipset
VIA KT333 / VIA VT8233A
Supports Ultra DMA 33/66/100/133 IDE protocol
Supports Advanced Configuration and Power Management Interface (ACPI)
Accelerated Graphics Port connector supports AGP 2X(3.3V)and 4X(1.5V)mode (Sideband) device
Supports 200/266/333 MHz (100/133/166MHz Double Data Rate) Memory Bus Setting

* Ultra DMA 133/ RAID
High Point HPT374 IDE Controller
Ultra DMA 133MB/sec data transfer rate
RAID 0 (striping mode for boosting performance)
RAID 1 (mirroring mode for data security)
RAID 0 + 1(striping and mirroring)

* Memory
Four 184-pin DIMM sockets support PC1600/PC2100/PC2700 DDR DRAM modules
Supports DDR333 unbuffered DRAMs up to 2GB and registered DRAMs up to 3GB
Supports 6 banks up to 3GB DRAMs for unbuffered DDR200/266 modules
Supports 8 banks up to 3.5GB DRAMs for registered DDR200/266 modules

* Audio
Realtek ALC650 (AC-Link)
Supports 6CH DAC for AC3 5.1 CH purpose
Professional digital audio interface supporting 24-bit SPDIF OUT
Card Reader (Optional)
Supports Memory card (MS or SD) Interface
Supports SONY Memory Stick Interface/ SD Memory Card Interface
Supports Compact Flash ROM Interface

* System BIOS
SoftMenu™ III Technology to set CPU parameters
Supports Plug-and-Play (PNP)
Supports Advanced Configuration Power Interface (ACPI)
Supports Desktop Management Interface (DMI)
Write-Protect Anti-Virus function by AWARD BIOS

* LAN
On board Realtek 8100B single chip Ethernet controller interface
10/100Mb Operation
User friendly driver included

* Multi I/O Functions
2 Channels of Bus Master IDE Ports supporting up to 4 Ultra DMA 33/66/100/133 devices
4 Channels of Bus Master IDE Ports supporting up to 8 Ultra DMA 33/66/100/133 (RAID 0/1/1+0) devices
4 USB 1.1 Connectors
On board VIA VT6202 USB 2.0 header for four extra USB channels
Three 1394a fully compliant cable ports at 100/200/400 megabits per second
Audio connector (Line-in, Center/Sub, Surround Spk , Front Spk , Mic-in)

* Miscellaneous
ATX form factor
1 AGP 1.5v slot, 3 PCI slots
Hardware monitoring ? Including Fan speeds, Voltages, System environment temperature

http://www.abit.com.tw/abitweb/webjsp/english/products_shortcut.jsp?pP RODUCT_TYPE=MotherBoard&pMODEL_NAME=AT7

[Verwijderd]

Ik denk dat ik maar een AT7 ga kopen

[XWB]

Hier is een fan aanwezig op de north bridge. Leuk.
Geen RAID controller En eindelijk eens een plank waar veel ruimte rond de socket is.

[d-motion]

Jammer dat er dus een fan op de chipset zit. Heb dus net alle fan's vervangen in mijn computer (Duur grapje die 2xPapst en Zalman). Vaak dat zo'n fannetje erg snel draait en toch redelijk veel lawaai maakt (zeker als je pc op de grond staat en stof aantrekt). Niet echt handig voor een silent-mod systeem.

Ik wacht nu nog op mijn passieve videocooler zodat ook die 5000 rpm uit de kast is! Lekker stil weer in huis.

[nAFutro]

haal je processor eens uit je mobo en cpu koeling natuurlijk ook, hou de kast los en zet hem eens aan. als je nu nog klaagt over geluid zit er iets niet goed tussen jouw oortjes of is je koeler gewoon mank. je voeding komt waarschijnlijk al zo hard boven dat mini koelertje uit dat je die niet eens hoort, dan komt er nog een cpu koeler bij misschien GPU koeler chasefan..

[d-motion]

Zeker nog nooit van Papst gehoord!

Zelfs die 5000 rpm cooler van mijn videokaart komt er boven uit!

Alles in mijn systeem draait nu onder de 1500 RPM! Lekker stil!

[Verwijderd]

Prachtig bord toch?
maar inderdaad de voedingsconnector, maar dit doen ze wel vaker fout...

Je zult je hierbij neer moeten leggen

*zucht*

edit:

typo

[Verwijderd]

Inderdaad en dat CNR slot mag er ook af. Abit heeft nu die Max serie dat is waar het naartoe moet. Alleen hebben die te weinig PCI sloten.

[EraZor]

kijk eens hoe de cpu volgeklodderd is met koelpasta. Als ze d'r zo mee omgaan, heb ik ook mijn twijfels bij de nauwkeurigheid van deze test....

[CH4OS]

Er was net iemand die iets zei over 5.1...
Nu ben ik net ff weze kijken op de site en dit staat er over het mobo:

AK77-333 Key Features

Support 200/266MHz(EV6) System Bus for AMD Athlon / Athlon XP / Duron CPU
Support DDR333(PC2700) / DDR266(PC2100) DRAM for 184 pin DIMM*3 (Max. up to 3GB)
Support Dr. LED (Upgrade Optional)
Support Die-Hard BIOS with External Controller (Upgrade Optional)

Support 4X/2X/1X AGP mode

Support Ultra DMA/133 HDD (Additional UDMA/133 Cable included)

Support AC97 V2.2 Audio (5.1 channel)

Support 4 USB V2.0 Ports via additional USB2.0 Cable (Optional)

Norton Anti-Virus 2002 CD

AOpen Bonus Pack CD
