ZEN CPU koeler introductie

TS Heatronics, een onbekende naam op het gebied van CPU koelers, is met een nieuw soort koeler uitgekomen: de ZEN. OtakuPC heeft een sample van deze ZEN koeler ontvangen om te testen. Voor echte tests hebben ze echter nog geen tijd gehad, dus hier alvast een introductie.

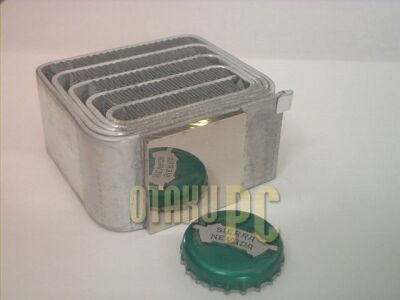

De koeler ziet er uit als een soort van radiator die voor waterkoeling wordt gebruikt, maar dan in het klein. Het het principe is echter bijna vergelijkbaar. De ZEN koeler gebruikt een platte strip aluminium die hol van binnen is, zodat deze gevuld kan worden met een of andere koelvloestof. De strip is gebogen en voorzien van lamelen zoals een normale radiator, die aan de andere wordt voorzien van een vernikkelde koperen plaat.

Dit geheel wordt in een plastic behuizing gestoken, waarin twee ventilators zijn geplaatst die lucht door de radiator heen blazen. De behuizing heeft intern een soort van veer die de radiator op de CPU drukt, waardoor er nooit te veel druk op de core kan worden uitgeoefend.

Benchmarks zijn er helaas nog niet, maar het ziet er in ieder geval wel veelbelovend uit. Dus stay tuned, stay ZEN :

OtakuPC has seen some very impressive heatsinks.  Companies are always improving on the same age old concepts. None, however, have been very revolutionary.  Then something like the ZEN cooler by TS Heatronics comes along.  Breaking the mold in every way, the ZEN cooler functions as different as it looks.  Is this Heatsink all show?  What's is so special about it any way?  As we begin testing, OtakuPC will reveal all!  Stay tuned!

Wij Tweakers.net nieuwsposters krijgen het idee dat JAMF niet slaapt, want het is weer hij die dit nieuws naar ons opgestuurd heeft .

Reacties (48)

[Apothor]

Hoe werk dit precies!? Binnen in de aluminiumstrip zit een koelvloeistof, die het koelblok nooit verlaat, begrijp ik!?

Wat voor een extra koelcapaciteit geeft die vloeistof op t moment dat ie niet uit het systeem van het koelblok wordt geleid om daarbuiten ergens te worden gekoeld en vervolgens op een lagere temperatuur terug het systeem wordt ingevoerd?

Het idee achter waterkoeling is dat je een grotere koelcapaciteit realiseert door met water warmte af te voeren naar je radiator!

Dan is dit dus niks anders dan hetzelfde koelblok gevormd uit een stuk aluminium op het feit na dat dit blok misschien sneller opwarmt dan een solide blok!?

Of zit ik hier helemaal fout!?

[Verwijderd]

Het idee is dus dat door de vloeistof de warmte meer over het koelblok wordt verspreid. Bij een "conventionele" koeler merk je dat het koellichaam naar de processor toe warmer is, er is een temperatuurverloop. Dicht bij de ventilator is de koeler kouder dan verder er vanaf. Zalman lost dat op door op de processor een dikke koperen "paal" te zetten, waar een zeer groot aantal dunne vinnen aan zit, zo kan de warmte snel van de processor worden afgevoerd. Een en ander is dus gebaseerd op het van de processor wegvoeren van de warmte op een snellere manier. Voor mij wel een raadsel hoe ze omgaan met het gegeven expansie door temperatuurschommeling.

[Ortep]

Voor mij wel een raadsel hoe ze omgaan met het gegeven expansie door temperatuurschommeling.

Dat is niet zo'n probleem. Het gaat om minder dan 1 % bij de meeste vloeistoffen als je van 0-100 graden gaat. Dat kan je prima opvangen door er een kleine luchtbel in te hebben. Bovendien is de aluminium 'buis' gebogen. Dat kan door vorm verandering ook nog wat opvangen. En nu ga ik er nog van uit dat de buis zelf niet uitzet. Maar ook die wordt groter bij verwarming.

[Verwijderd]

Beetje gezocht en ziehier, er blijkt zelfs een tweefasen-systeem te zijn met FREON en BUTAAN. Er wordt dus zelfs gebruik gemaakt van de verdampingswarmte van vloeistof(koelkastprincipe). Met andere woorden, een mini airco die op de processor staat.

Hier zit veel denkwerk en vernuft achter, eindelijk eens een echte vernieuwing in de industrie.

[marteltor]

ziet er mooi uit,

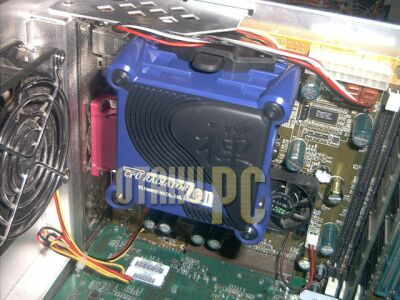

maar zie je ook hoe groot dat ding is op het onderste plaatje!!!
dat ding zit al boven de northbridge cooler van dat mobo!

verder vraag ik me af hoe die ventilatoren in dat behuizinkje hun lucht aanzuigen

[Buggle]

Het lijkt erop dat dat plankje een mini of midi atx is. Het zit namelijk allemaal wel erg dicht op elkaar.
Dat kun je ook zien door de schroeven waarmee de cooler op het mobo vastzit. Die zitten gewoon in de gaten die daarvoor bedoeld zijn. Het valt met die grootte dus wel mee lijkt me zo.

[Verwijderd]

het gaat hier zo te zien idd over een mini-atx bordje.

Maar de schroeven waarmee de koeler vast zit hier, kan je niet zien op de foto, dus ik weet niet waar jij dat vandaan haalt

de schroeven zitten nl zo:

0--+++++--0
----+++++---
0--+++++--0
0=gat
--=niks
+=socket

op het plaatje staan de schroeven in het vierkant (de hoeken van de koeler), en dus kunnen dat nooit de schroeven zijn waarmee hij op het mobo vast zit.

[Verwijderd]

Als je de revieuw leest, zie je dat er ook een redelijk nieuw clipsysteem is toegepast dat je koeler op je proc houdt, geen geklooi met schroeven dus

[Verwijderd]

Het is een nieuw idee. Maar waarom is ie niet gemaakt van koper. Het gaat bij een koeler toch om de koel eigenschappen en het geluidsniveau waarbij deze prestates gehaald worden?

Daarom zou koper toch een betere keus moeten zijn dan van aluminium.

Verder er staat op de site wel info over de fan maar niet hoeveel db deze produceert.
Nou ja het is nog ff afwachten totdat de eerste test met deze koeler zijn gedaan.

Tot dan ziet het er wel mooi uit.( verder )

[Verwijderd]

In dit geval wordt het warmtetransport door de stromende vloeistof voor zijn rekening genomen. Bij andere koelers zit inderdaad het warmtetransport voornamelijk in het geleidingsvermogen van het gebruikte materiaal.

[boner]

het voordeel van een watercooler tov een lucht koeler is dat de warmte op een andere plaats (fysiek), wordt afgevoerd. Hier worden de nadelen van water, zwaar corrosie en lekgevaar, gecombineerd met de nadelen van lucht, geen verplaatsing buiten de kast.

Wel is handig is de manier om het apparaat aan de proc te koppelen. Als je er nou een twee gaten in maakt met wat slangetjes......

[Verwijderd]

Er zit dan ook GEEN water in maar een mengsel van FREON en BUTAAN

[-=unicron=-]

Ik heb ook nog wat meer info.

The assembly type CPU cooler " zen buddhism which builds in the heat lane radiator "

If " the grommet the plated ‚á ‚­ which is questioned it does, the ‚Ð, the tin it does naturally " and (extinction heart head fire our cool) with the big letter, nickname " zen buddhism " the photograph of the pipe which meanders is published to the package which is written. The CPU cooler of the package which pulls this public attention (type turn: The SCR325-2F) the fact that it puts out is the ƒeƒB[ƒGƒXƒq[ƒgƒƒjƒNƒX.

Largest feature has had to have adopted the heat lane. This you hear and concerning the heat lane which is not accustomed as for the same company " with " you allot the meandering narrow tube of the aluminum, and the like with phase change of the HFC134a which is enclosed and portable phenomenon, the thermal traffic volume above the former heat pipe the achievement " because there is no change of the substantial thermal traffic volume application attitude, design degree of freedom of the application equipment is large ", you have explained. In the product which used the HFC134a, appraisal it is high between the ƒI[ƒo[ƒNƒƒbƒJ[ of part, there is a " KENDON CPU Radiator ".

Furthermore the aluminum heat sink which meanders finely is arranged between the heat lane which meanders, but at the same company including this, the heat lane radiator (size: The 64~32~60mm) with it calls. This heat lane radiator, the fan, the clip and the clip cover clip lever et cetera are packed up with disjointed state in the package. The user while looking at the bundled instruction manual, says it assembles, it has become the product of a kind of Plamodel feeling. By the way, the receiving heat board of the 32~32mm (the copper) is used for the contact area of the core.

As for fan Miniature Bearing make in 60mm angle (type turn: 2406KL-0C4w-B59) with 4600rpm. It becomes the shape which in both sides two is loaded. As for entire size 90 (W) ~86 (D) ~76 (H) mm. The space which is is necessary in order to install the same product sort of the photograph. Installing to the socket locks with the clip of the plastic make of the side. While those of the metallic parts are many, is the place where the point where it is the plastic becomes matter of concern, but.... Those where sale is started with the CUSTOM, have reached 1 ten thousand 1800 Yen.

meer info. meer JPGtje.
http://akiba.ascii24.com/akiba/news/2001/09/06/62942 1-000.html

Het bedrijf wat die cooler maakt.
http://www.tsheatronics.co.jp/zen/index.html

[Verwijderd]

Meer is te vinden bij Kwan's Research Laboratory

http://www.kwan.ca/review/hardware/Zen/index.html

De gebruikte "heatlane technology" is gepatenteerd.

[subsonik]

Ik heb wel mijn bedenkingen bij de site van OkatuPC. Zij vinden cpufx "the core" de beste koeler... het ding presteert bij hen 50°C op een TB1,33. Wij tweakers weten uiteraard dat er veel betere koelers op de markt zijn

Het lijkt mij ook niet uitgesloten dat reviewers al es iets onder tafel krijgen voor een betere review

[Verwijderd]

Whoohoo! Vette cooler!

[ZEN]

Stomme nick jatters zijn het

[Artcore]

Dit lijkt me echt weer zo'n leuk origineel idee, maar wat in praktijk niet werkt.

Kijk maar naar coolers a la The Core, het ziet er goed uit, maar de prestaties vallen tegen.

[Epsilon]

Ik ben het met je eens dat hij niet goed gaat presteren. namelijk omdat het nut van een radiator hier niet wordt gebruikt.

Het principe van een radiator berust op een groot oppervlak waar warmte door wordt afgegeven. Dat is tevens het eerste punt waarom dit afwijkt van het radiator principe.

Je moet alleen de warmte naar die radiator toe krijgen, en dit doe je dmv van een koelvloeistof die rondgepompt wordt (bij waterkoeling is dat natuurlijk water). Dat is het tweede punt waarom deze koeler slecht zal gaan presteren. De "koelvloeistof" die hier in zal komen, geleid de warmte niet, en geeft de warmte ook niet af via stroming.

Nu een derde punt waarom dat dit ontwerp niet zal werken: Namelijk het feit dat het van aluminium is, en in 1 lange strip. Dan moet de warmte een hele lang afstand overbruggen door het aluminium, en eer dat hij bij het grote oppervlakte is van het "radiator", dan heeft de warmte een groot stuk afmoeten leggen door het aluminium. En die heeft natuurlijk ook een weerstand voor warmte, en kan niet oneindig ver geleiden.

kortom: dit zal waarschijnlijk niet werken

edit:

overbodig , nou dank je wel, ben er blij mee, ik zal nog een keer reageren en de waarschijnlijke technische achtergrond proberen te verklaren .

[Verwijderd]

Er zal dus wel degelijk stroming ontstaan doordat warme vloeistof een lagere dichtheid heeft dan koude vloeistof. Met andere woorden, de vloeistof wordt dichtbij de processor warm en stijgt op, waardoor er koelere vloeistof zakt. Zodoende zal de warmte dus inderdaad snel door de hele strip verspreid worden.
Bij conventionele vloeistofkoeling is een pomp nodig om een zekere stroomsnelheid te krijgen, dat is weer nodig om de warmte van de processor weg te voeren, de warmtewisselaar zelf heeft namelijk bijna geen koelende eigenschappen.

Ik neem aan dat over dit apparaat door diverse hooggeschoolde mensen het nodige denkwerk is verricht, anders zou het niet eens in productie komen. Voordat zoiets in productie komt wordt het trouwens ook nog eens getest.

Kortom: De conclusie dit zal waarschijnlijk niet werken is erg voorbarig.

[Epsilon]

ja je hebt gelijk over dat warme vloeistof op zal stijgen, maar dan blijft al de warme vloeistof bovenin zitten, en heeft alleen de buitenste rand nut, omdat de warme vloeistof niet naar beneden gaat. Er zal waarschijnlijk dus een hot-spot onstaan in de buitenste ring

[Verwijderd]

[NQ]
Nu een derde punt waarom dat dit ontwerp niet zal werken: Namelijk het feit dat het van aluminium is, en in 1 lange strip. Dan moet de warmte een hele lang afstand overbruggen door het aluminium, en eer dat hij bij het grote oppervlakte is van het "radiator", dan heeft de warmte een groot stuk afmoeten leggen door het aluminium.
[/NQ]

het mooie van de stof alleminium is is dat er erg veel geleidings ionen in zitten. dit zijn ionen die oa warmte en electrische stroom kunnen geleiden.
Het afvoeren van de warmte door het aluminium zal niet het probleem zijn

dat waren dus drie punten nu nog twee over

so dude you've got two pionts left

edit:

typo's

[The Dolf]

Deze koeler werkt volgens een ander principe.
Ik vind niet dat je die 2 kan vergelijken

[Verwijderd]

Nog voordat er ook maar iets bekend is over prestaties een product afkraken? Laten we blij zijn dat er mensen zijn die iets nieuws bedenken. Ik snap ook niet waar de moderatie inzichtvol vandaan komt, waar zit nou toch dat inzicht.
