Details Asus A7N266 mobo

De mannen van Reactor Critical hebben een hi-res foto van de Asus A7N266, een full-ATX mobo met de nForce 420 chipset en hebben die eens goed bestudeerd. Daarop menen zij enkele interessante details te zien m.b.t. de gebruikte componenten. Zo heeft volgens de huidige Asus specs dit bord een AGP Pro slot, maar het AGP slot op de foto schijnt daar in detail van af te wijken; er ontbreekt een nokje dat op andere AGP Pro sloten wél aanwezig is. Tja :

We have marked a really interesting features of this platform:

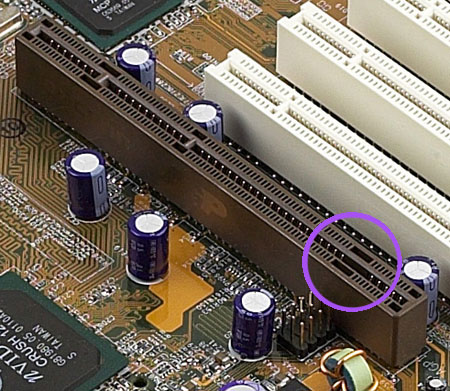

The AGP slot is not AGP Pro or AGP 4X. We wonder why ASUS has decided to use such kind of AGP slot (we have not seen it anywhere before) on this board: the only difference between this AGP and AGP Pro is the absence of notch, which divides the front part of the slot into two parts.

There is an integrated sound chip from CMEDIA. We believe it is one of the latest sound chips from this company - CMI8338 or CMI8378, both supporting HRTF positional 4/6-channel audio.

We have also found Realtek RTL8100 LAN controller on this board.

If you ask us why ASUS has integrated sound and network controllers into this board, we won't be sure what to say. We are not sure, if there is something more interesting in this mainboard, but there at least integrated GeForce2 MX graphics core ready to work. We can assume it only because we cannot see separate graphics chip .

TheRoBBeR stuurde ons dit bericht.

Reacties (61)

[RupS]

Ik dacht dat die nForce chipset een Nvidia sound-card heeft, blijkbaar bestaat er dan (als dit alles klopt) ook eentje zonder......

[Daan]

Der zit geen nVidia soundcard op maar een SB Live 5.1
Tenminste, op bepaalde nForce borden, nu begin ik zelf ook te twijfelen..

[JvS]

Der zit geen nVidia soundcard op maar een SB Live 5.1

Nu doe je een wel heel erg "brain-washed" uitspraak. >

Er kan in die nForce een geluidskaart zitten, die 5.1 geluid kan encoden. Hierop kan je dus een dolby digital versterker aansluiten en dan heb je 5.1 in spelletjes (als ze 't ondersteunen).

-gedachtegang van Phreak:
"Er zat een geluidskaart op >> Soundblaster
Het was ook iets met 5.1 >>
Dan moet het wel de soundblaster live! 5.1 zijn, dat is namelijk de enige geluidskaart die iets met 5.1 heeft"

[Florimon]

Volgens mij gaat het hier om een heel erg alpha-bordje dat nauwelijks in relatie staat tot het uiteindelijke product met de specs zoals op de Asus site beschreven.
Immers, het artikel bij Reactor Critical heeft het over 'nForce 420 based', terwijl volgens Tom's Hardware (http://www.tomshardware.c...q2/0106041/nforce-12.html) het typenr 420 hoort bij de MCP (southbridge) ZONDER APU (Audio Processing Unit), terwijl de Asus specs zeggen dat de APU er wel inzit. Of die specs kloppen niet, of de bedoeling is om het uiteindelijke bord te produceren met de 420D (D --> MET APU) chipset.
Ik denk het laatste, en deze foto is dus van een vroeg bordje. Op de foto is duidelijk te zien dat er op de IGP (northbridge) nog de oude naam 'CRUSH 12' ipv nForce op staat. En die Realtek LAN controller zal op het uiteindelijke bord ook wel verdwijnen, want die zit immers ook al geintegreerd op de MCP volgens de nVidia specs. Maar misschien was dat met de vorige versies van de MCP nog niet het geval, en zit er daarom op dit bordje nog die Realtek LAN controller bij.

[Verwijderd]

de APU zit der sowieso in, die D staat voor de aanwezigheid van de dolby 5.1 en/de-coder (kost namelijk redelijk wat in royalties ofzo)

[Florimon]

"I stand corrected".

toch vreemd dan van die losse CMEDIA sound chip ?

/edit
O en die Asus specs zeggen

3D audio is achieved with an integrated audio processing unit (APU) that supports 5.1 Dolby Digital as well as 6-channel audio.

dus mijn argument dat het bij de uiteindelijke versie om de 420D chipset moet gaan geldt nog wel.

[bobsnl]

Er kan in die nForce een geluidskaart zitten, die 5.1 geluid kan encoden.

Niet encoderen, maar decoderen dus...het signaal wordt nl omgezet naar analoog.

* no flame intended

[Vastloper]

Zoek voortaan eerst eens uit waar je over praat decoderen is niet zo bijzonder en spreekt voor zich bij de nforce, maar de nforce incl. apu kan _ook_ encoderen zodat bijvoorbeeld geluid voor spellen in dolby digital kan worden gecreerd daar werd op gedoeld en hij zegt niks fout. nforce is 1 van de weinige zo niet de enige die realtime dolby digital kan encoden.

[Verwijderd]

jah, ik vindt het ook vreemd, niet alleen die cmedia sound, ook die realtek NIC, want die southbridge heeft normaal al nen NIC ingebouwd, en met streamThru enzo zou da zelfs nen heel lekkere NIC zijn
aleh, ASUS zal zo wel zen redenen hebbe waarschijnlijk

[Verwijderd]

Wat ook vreemd is is dat er maar 3 stuks 3,5mm gaatjes zijn.

Aangezien 5.1 geluid er al 3 nodig heeft zou er dus geen plaats meer voor een line/mic in zijn

[Verwijderd]

Misschien erg stupide, maar kan iemand me vertellen wat dat laatste "PCI-slot met identiteitscrisis" is? Dat kan ik helaas niet plaatsen.

is de asus tegenhanger van AMR, CNR (connectivity network riser, als ik het wel heb)

En voor wat betreft die AGP.... OF ik zit er helemaal naast, OF ze zitten daar gegantisch te opteren voor de gouden eikel. ALLE asus borden met AGP pro hebben dat namelijk zo, want die worden out of the box afgeschermd met een klein plastic insteek stukje geseald door een gele waarschuwings stikker die zegt dat je dat moet verwijderen als je een agp pro kaart plaatsen wil.

Mogelijk is ook nog dat ze de foto verkeerd om bekeken hebben..... maar dat zal toch niet hé ?

edit; ok, dubbelpost. damn.. leg je het een keer goed uit... ben je te langzaam.

Nee dat is geen CNR (of AMR) slot. Dit is een pci kaartje die net iets verder naar voren staat.

Waarschijnlijk heb je dan het probleem dat niet alle kaartje zullen passen en dat deze ook hetzelfde irq adres gebruikt als het kaartje wat ervoor zit.

Dus vandaar de identiteits probleempjes.

tuurlijk, en daarom steek je ze ook achterstevoren in je pc.........

[Cookie]

En voor wat betreft die AGP.... OF ik zit er helemaal naast, OF ze zitten daar gegantisch te opteren voor de gouden eikel. ALLE asus borden met AGP pro hebben dat namelijk zo, want die worden out of the box afgeschermd met een klein plastic insteek stukje geseald door een gele waarschuwings stikker die zegt dat je dat moet verwijderen als je een agp pro kaart plaatsen wil.

Als je hier eens goed kijkt, zie je dat op die AsusP4T ook een AGP Pro slot zit (met sticker idd), maar dat er wel degelijk een nokje bovenaan zit .

[Bu588]

Volgens mij hebben ze dat nokje weggehaald om ervoor te zorgen dat ALLE AGP-kaarten erin passen, ik kan me herinneren dat sommige kaarten niet in een P4T passen (simpel ATI kaartje - niet dat je die wil BTW ), omdat dat nokje in de weg zat...

[Cookie]

Niks ten nadele van ATi of wie dan ook gezegd, maar waarom zou je überhaupt een simpel grafisch kaartje in die AGP willen duwen, als er al een Geforce2MX chip in die nForce zit?

[Verwijderd]

Misschien erg stupide, maar kan iemand me vertellen wat dat laatste "PCI-slot met identiteitscrisis" is? Dat kan ik helaas niet plaatsen.

En maakt het zoveel uit als er een nokje niet aanwezig is? Voor zover ik weet wordt het pas een probleem als er een nokje wel zit!

[Cartman!]

CNR slot toch...?

[Felicia]

Nee dat is geen CNR (of AMR) slot. Dit is een pci kaartje die net iets verder naar voren staat.

Waarschijnlijk heb je dan het probleem dat niet alle kaartje zullen passen en dat deze ook hetzelfde irq adres gebruikt als het kaartje wat ervoor zit.

Dus vandaar de identiteits probleempjes.

[edit]
CNR is net als een AMR slotje bruin

[edit2]
Inderdaad een ACR, na wat zoeken ben ik er achter gekomen dat een ACR een omgekeerd pci slotje is.

[mister X630]

Inderdaad een ACR, na wat zoeken ben ik er achter gekomen dat een ACR een omgekeerd pci slotje is.

Doe dat zoeken de volgende keer dan eerst voor dat je mensen heel overtuigend verkeerde informatie geeft!

[Verwijderd]

Das nieuw voor mij, wat is CNR?

[Jhojo]

CNR

Communication
Network
Riser

Bedoelt als goedkope oplossing voor modem of netwerkkaart.

AMR is alleen geschikt voor Audio en Modem.

[Verwijderd]

geen CNR, geen AMR ??

dan zalt ACR zijn eh

[straat]

idd, het is ACR

[oehoe]

Misschien erg stupide, maar kan iemand me vertellen wat dat laatste "PCI-slot met identiteitscrisis" is?

Volgens mij is dat een CNR-slot. Een soort AMR voor netwerktoestanden.

edit: [reactie op wauskes] Maar waarom zit dat ding dan "omgedraaid"?

[Verwijderd]

Ik dacht dat die krengen blauw waren?! Een ander kleurtje dan wit was toch wel handig geweest, kan je in 1 oogopslag pci-sloten tellen. Een vergissing is nu zo gemaakt.

Dat het geen verdwaald pci-slot is mag toch wel HEEL ERG DUIDELIJK zijn. Wil een zekere tweaker-wannabe zich in de hoek gaan zitten schamen aub.

[slacksoff]

ik wil eerst weleens een benchje zien van deze chipset voordat er iets nuttigs over het mobo te zeggen is.

ik denk nml echt dat dit een budget chipsetje word en niet iets om nog een vidkaart in te drukken. maarja. wie weet komt er nog goede performance uit hoor. als asus er AGP-pro slots in drukt zal het wel snel zijn.

[Beaves]

Ik wil eerst weleens een benchje zien van deze chipset voordat er iets nuttigs over het mobo te zeggen is

Er zijn al genoeg revieuws met benchmarks langs gekomen waaruit bleek dat de nForce juist een hele snelle chipset is. Zie www.tweakers.net/nieuws/17143?highlight=nForc e

Ik denk nml echt dat dit een budget chipsetje word en niet iets om nog een vidkaart in te drukken

De prijs van de nForce ligt volgens mij wel op budget niveau, de prestatie duidelijk niet. ff een kleine quote uit het artikel:

In Stream D benchmark is de nForce chipset met een 64-bit interface naar het geheugen 20% sneller dan de AMD760 chipset en met een 128-bit interface is dit zelfs 75%. Logischerwijs zien de mannen van Penstar Systems deze chipset wel zitten

[SG]

Dit is zo'n Alles in een budged mobo voor AMD systemen met redelijke performance ongeveer gelijk aan instap desktop met 'n redelijke kaart GFMX400

zoiets was er nog niet omdat de huidige Alles in een zoals de i810/i815 etc zwakke grafische performance vertonen. op iNtel&AMD systemen

[Verwijderd]

Blijkbaar wordt dit asus moederbord dus wel uitgevoerd met de IGP http://www.nvidia.com/view.asp?PAGE=igp,
maar niet met nForce MCP http://www.nvidia.com/view.asp?PAGE=mcp
Dit moederbord zal dus welrelatief goedkoper zijn (?) kweet nie of dit een moederbord naar mijn smaak wordt

[Verwijderd]

als ge HEEL de foto is zou bekijken zout ge zien da het WEL met MCP is uitgerust, heel duidelijk leesbaar op de volledige foto

edit:

er is trouwes geen andere mogelijkheid, er is GEEN ENKELE andere southbridge die met hypertransport kan werken buite de MCP

[Verwijderd]

Dan vindt ik het dus wel erg raar dat er geen onboard sound en networking van nvidia op zit want volgens mij zitten die erin geintegreerd.

[Verwijderd]

zoals hoger ook al staat, inderdaad weird, want de chipset bevat dit inderdaad al

[iGadget]

Als ik dit plaatje bekijk vallen mij 2 dingen op:
-6 kanaals audio... via welke uitgangen? Ik zie alleen het standaard line in, line out, mic in aansluitgedeelte zitten... of gaat dit met een speciale losse connector?
-Op de CPU socket staat 'socket 482'... is dit wel voor AMD CPU's?? Ik ben niet zo thuis in AMD borden, maar ik meende altijd dat deze socket A hadden... En ik meende dat de nVidia borden met AMD's uitgerust zouden gaan worden

Verder wel interessant natuurlijk allemaal... weet iemand het verschil tussen de rtl8100 en de rtl8139 ethernet chip? Want over die laatste ben ik persoonlijk niet zo te spreken eigenlijk...

[Verwijderd]

socket 462 = socket A (die 482 zal een typo zijn)
is dus AMD-plankje (nVidia heeft geen licensie voor pentium-bus)

edit:

met dank aan dienen hieronder voor de correctie

[straat]

jammer, Socket A heeft 462 pinnen

Staat ook op de foto, goed kijken

[Spikey]

die agp pro poort op de foto is een gewone agp pro poort hoor.. als je de andere foto goed bekijkt zie je dat er daar een gele sticker net half over dat stukje zit... !!

[Cookie]

Nogmaals:
http://www.tweakers.net/reacties.dsp?Action=Posting& ParentID=317930

[Verwijderd]

neenee, Spikey heeft gelijk
als je die sticker van da slotje op die P4T weghaalt zie je dat dat bruin dingetje geen nokje is, maar een klein afsluitplaatje dat over heel het eerste deel van het slot zit, als je dit weghaald krijg je hetzelfde als op die ASUS A7N266

[Verwijderd]

Jammer genoeg nu nog geen AGP pro

Quote "Graphics and sound MAY also be upgraded via an AGP Pro slot or PCI slots."

staat op:

http://www.asus.com.tw/whatsnew/whatsnew2106.html

Misschien in de toekomst

Bidden dan maar

[Verwijderd]

uhmmm.... met graphics an sound MAY be upgraded via AGP pro or PCI doelen ze op het feit dat dit plankje standaard een gf2 mx meekrijgt... wil je meer dan moet je je video upgraden via de agp pro of geluid via pci poorten op de plank

[Guranta]

Dat nokje is toch niet perse nodig? Je kan de print er toch niet andersom insteken. Waar schijnlijk is deze connector gewoon een stuk goedkoper bij de leverancier.

[Verwijderd]

[quote]

Nee dat is geen CNR (of AMR) slot. Dit is een pci kaartje die net iets verder naar voren staat.

Waarschijnlijk heb je dan het probleem dat niet alle kaartje zullen passen en dat deze ook hetzelfde irq adres gebruikt als het kaartje wat ervoor zit.

Dus vandaar de identiteits probleempjes.

[edit]
CNR is net als een AMR slotje bruin

[/quote]

zelfs als je te kakken wordt gezet volg blijvenhouden.... das wel heel erg lachen.

voor jou informatie wouske:

wat jij bedoeld is AMR / ACR die slotjes zijn meestal bruin. AMR is oud, ACR is nieuw. AMR is het nooit geweest, ACR zal het nooit worden. Dat ding wat jij als PCI slot voor slecht passende kaartjes betitelt is ECHT een CNR slot.

IK heb er wel een dubbelpost voor over om die plank voor je kop weg te zagen
