Door , , 18 reacties
Bron: Frostytech

't Is winter en de sneeuw dwarrelt naar beneden. Een goed moment dus om eens een blik te werpen op een 'winterse' review, dit maal ééntje van de hand van de jongens (en misschien ook wel meisjes) bij Frostytech, waarin men de CoolerMaster CH5-5K12 CPU-koeler behandelt. Wellicht wordt de naam CoolerMaster door velen geassocieerd met relatief goedkope koelertjes die het hart van de echte tweaker niet echt sneller doen kloppen, maar dit exemplaar is wel degelijk interessant, óók voor de die-hard tweaker!

De specs leren ons al direct dat 't hier niet om een 'el cheapo' koelertje gaat: de basis is een 3mm dikke koperplaat, waarop twee U-vormige koperen 'heatpipes' gemonteerd zijn die de processorwarmte vervolgens aan 24 aluminium koelvinnen afgeven. De koelvinnen worden vervolgens actief gekoeld door een 50x50mm fan, niet van bovenaf, maar van de zijkant, en da's ook niet standaard!

Over de twee 'heatpipes' is nog wel het één en ander te melden. Ze zijn namelijk niet van massief koper, maar het zijn afgesloten koperen buisjes die gevuld zijn met een kleine hoeveelheid koelvloeistof. Deze vloeistof verdampt daar waar 't warm is (nabij de processor dus), en condenseert weer daar waar 't koud is (bij de koelvinnen natuurlijk), zakt naar beneden, verdampt weer, enzovoorts. Op deze manier wordt het koelproces op gang gehouden.

De test levert dan ook een behoorlijk resultaat op: het beestje levert beduidend betere prestaties dan een standaardkoelertje (uiteraard, daar is 'ie tenslotte ook voor gemaakt), en gemiddelde resultaten als hij wordt vergeleken met een high-end koeler.

Kritiekpuntje is overigens de clip: het aanbrengen van de koeler is geen makkelijk klusje, maar da's iets wat wel meer voorkomt met de wat 'betere' koelers, dus niet echt specifiek iets voor dit model.

Men beoordeelt de koeler aan de hand van percentages, waarbij 'ie een score van 84% voor z'n performance krijgt toebedeeld, tegen 100% voor z'n innovativiteit. Opvallen doet-ie in ieder geval, koelen ook, maar of het nu de allerbeste koeler op de markt is... Hier nog een paar koele quotes uit de conclusie van de reviewer:

With its' dual heatpiped, half-copper, half-aluminum frame the Coolermaster CH5-5K12 just looks.... cool! If you're an avid overclocker or someone just assembling the most high-tech computer you can, then this heatsink is definitely worth considering. While the clip is a bit stiff and has some peculiarities when attaching, it will hold that heatsink very, very, securely in place.

All in all the CH5-5K12 is a great heatsink using some cool techniques to provide significantly better performance then the average OEM heatsink, and average cooling when compared to a highend heatsink. Plus the best part is you also get bragging.

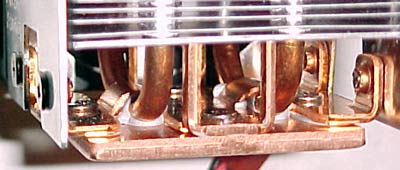

Coolermaster CH5-5K12 pipes

Nalezen kun je het vijf pagina's lange verhaal hier. Met dank aan Magic Tie voor 't melden van dit nieuwtje.

Moderatie-faq Wijzig weergave

Reacties (18)

Lijkt mij dat deze cooler alleen werk in een desktop kastje en niet in en towermodel.
In een desktopje is de CPU horizontaal geplaatst waardoor die wamte circulatie wel werkt. Bij een verticale plaatsing zoals in een towerkastje werk die circulatie niet.
Als je het plaatje ook bekijkt en je fantasie d'r een beetje oplos laat kan je precies ziet wat er gebeurt: onder het koperen plaatje komt je CPU, de koelvloeistof wordt warm en stijgt boven wordt het weer kouder en daald weer, maar als je de koeler kantelt is het afgelopen met de pret.
Of je moet zorgen dat de luchtstroom constant ververst wordt (ik heb daarvoor 1 Fan onderaan voorin de kast en 2 bovenaan achterin de kast).. Zelf heb ik de CH5-5K11 (testvoorganger die inmiddels uit de produktie genomen is), maar m'n Athlon 800@920 komt nooit boven de 41 graden uit met koetje :)
Volgens mij werkt hij vertikaal ook goed. Ik heb zelf een dell PIII 650 laptop en daar wordt ook al gebruik gemaakt van zo'n koperen heatpipe. Die gaat ook horizontaal naar het koelblokje met fan toe.

Hij zal waarschijnlijk wel beter koelen als hij in een desktop kast zit.

Verder wel jammer dat de reacties hier een stuk slechter zijn dan die van de reviewer.
Leuke redenatie maar hij klopt niet! De convector van de CV in je kamer hangt aan een kant en toch wordt de andere kant ook warm en niet alleen je plafond. Doordat een medium eenzijdig opgewarmd wordt gaat deze circuleren.

Dit ontwerp heeft wel een paar vreemde punten. Op de heetste plek in het midden is geen warmteafvoer. De Cu pipen zijn voorzien van Al koelvinnen. Wat is dat voor een verbinding? (Solderen kan niet) Deze is mede bepalend voor de warmteafvoer van het geheel. Als dit los doorgestoken is of gelijmd doen die vinnen weinig.

Al met al ziet het er leuk en technisch uit maar verder........
Inderdaad. Nadere inspectie van de foto laat zien dat deze koeler toch niet helemaal goed inelkaar zit.
Voorbeeldje hiervan is het grote aantal schroefverbindingen dat er te zien is. Bij een schroefverbinding zal er nooit een 100% metaal-metaalcontact zijn, maar zal er altijd een dun luchtlaagje tussen de oppervlakken blijven zitten, wat voor warmteisolatie zorgt. Hetzelfde effect dus wat er optreedt tussen je processor en je koeler. Ik betwijfel of er in deze koeler bij ieder schroefverbinding artic silver gebruikt is. Ook de warmteoverdracht van de koperplaat op de heatpipes lijkt nog niet ideaal.

Het gebruikte principe biedt zeker mogelijkheden, maar ik denk dat het principe in deze uitvoering nog niet optimaal benut is.
+3 Inzichtvol !!!! (ik kan je niet opwaarderen omdat ik al gepost heb)

Wat nou Flamebait/overbodig, ik geef gewoon aan dat Megafranz een inzichtvolle reactie had geplaatst, alleen kan ik hem zelf niet opwaarderen, dus doe ik dat maar met een normale reactie-post
Die koeler is wel heel evil. Dat koper is natuurlijk ideaal, niet te duur, goede geleiding.
De meeste andere coolers proberen er ook nog cool uit te zien, deze cooler is gewoon puur op functionaliteit gemaakt. Daarom ziet ie er lelijk uit, maar koelt hij erg goed.
Despite all this copper sitting above the processors' core, none of it has much to do with cooling, but rather the heat is moved up to the aluminum cooling fins via the two heatpipes. Each heatpipe is bent up into a "U" shape so that a total of four points move up into the fin area.
Niet mooi, maar wel effectief. Een fijne koeler dus als je geen raampje in je kast hebt :)
Maar koper is niet al te stevig. Je kan het gemakkelijk plooien. Lijkt mij daarom niet al te best.
Beter een of andere legering met veel koper.
Ik denk dat een heat-pipe pas goed tot zijn recht komt wanneer de afstand tussen cpu en bovenkant van de koeler een stuk groter is. Ik denk namelijk dat de processor (vooral wanneer oc) zoveel warmte produceert dat de koelvloestof zelfs bovenin te warm wordt om goed te condenseren. Conclusie: het koelblok voert grotendeels de warmte af via gewone geleiding en niet door stroming.
Ik heb deze cooler ook gehad en hij is met een woord te beschrijven: een K*T ding.

Hij cooled voor geen meter een std coolermaster is nog beter.

Ik weet niet wat er uit deze test komt maar het zal niet al te best zijn :(

Kortom: Een mislukte poging om iets nieuws te maken, misschien kunnen ze het heatpipe ontwerp nog iets verbeteren?
het heatpipe principe word al lang gebruikt in allerlei toepassing, waaronder in laptops. het is namelijk een actieve manier van koeling, die toch geen elektriciteit verbruikt, en relatief weinig plaats inneemt.

uit de test komt hier dat hij redelijk presteert. het lijkt me sterk dat ie slechter presteert dan een standaard coolermaster
Weet je zeker dat je deze gehad hebt? Dit is nl. de tweede revisie van dit ontwerp. De eerste, de CH5-5K11 was wel een slecht coolertje, en is daarom ook niet meer te koop.
Dit ding werd ook bekeken in de computer totaal, samen met de golden orb en de super orb. Winnaar was de super orb, daarna de golden orb, maar deze was k*t met peertjes zeiden ze... (nou ja, niet letterlijk, maar vertaald naar eigen woorden :))
Als je nog meer experimenten wilt zien met Heat Pipes, is het misschien wel mooi om www.benchtest.com eens te bezoeken, die heeft er ook 1 gemaakt voor een PC die compleet fan-loos is...
Uitzichtloos, zelf zo'n ding geprobeerd en geem succes. Cooling is dermate slect dat de cpu veel te heet word. :(
toch leuk om te zien dat iedereen altijd dit merk loopt af te kraken waarom weet ik niet want slecht zijn ze in geen geval de meeste zijn na praters en als je geen super orb heb dan heb je per definitie een slechte koeler maakt niet uit wat erop zit.

terwijl deze koeler volgens de test wel degelijk beter koelt als die super orb met zn vliegtuig turbine geluid.

ook zijn er mensen die beweren dit model al reeds te hebben en wat denk je ???? bij coolermaster zelf is niets te vinden over dit ding en de enige zaak in nederland die hem heeft volgens pricewatch is sww maar die hebben het oude model nog te koop voor 109 piek.

en voor de mensen die denken dat deze constructie van het aan elkaar zetten van de heatpipe en en koelende aluminium niet in orde is ,die moeten eens een boek gaan lezen over koel installaties en kijken hoe een radiator die voor koel toepassingen is gemaakt eruit ziet en je zal zien dat exact op dezelfde manier in elkaar zit dus dat zal wel goed wezen lijkt me.

ook zie ik dat er blijkbaar veel koel techneuten aan wezig zijn die waarschijnlijk morgen weer in de schoolbanken zitten om toch nog maar een beetje bij te leren,je mag er wel vanuit gaan dat er bij coolermaster geen debielen zitten die echt niet weten waar ze mee bezig zijn deze koeler ziet er zeer mooi uit en heatpipes zitten al reeds lang in iedere laptop en doen dus perfect hun werk en ook dan loopt de pijp horizontaal wat dus echt geen invloed heeft op de werking van het geheel, het werkt met druk verschillen dus positie is niet van belang.
Ik zal het nog een keer laten zien !http://www.kendon.com/kr-1/kr1-instSoc.html
Dat is een Cooler
Gooi de rest maar weg !
:P
