Door , , 15 reacties
Bron: Tom's Hardware Guide

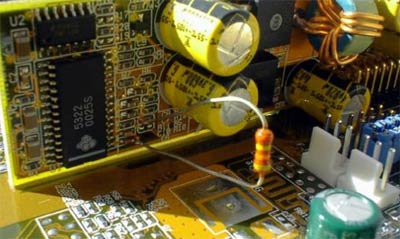

Frank Völkel van Tom's Hardware guide heeft een stukje geschreven over hoe je Asus A7V aan te passen om hogere Core voltages mogelijk te maken. Er wordt gebruik gemaakt van exact dezelfde methode als bij deze wazige jap: het plaatsen van een 24K Ohm weerstandje ergens op de VRM module. Deze simpele ingreep maakt het mogelijk om voltages tussen de 1,37 en 2,32 volt in te stellen in plaats van tussen de 1,10 en 1,85. Dat deze modificatie zin heeft bewijst Tom's Hardware Guide ook, een Duron 750 kon met 2,11 volt op 1000MHz lopen en een 1GHz Athlon kon zelfs op 1133MHz lopen :

This relatively simple retrofit of the Asus A7V that can be done in a few minutes packs a punch: The higher core voltages of up to 2.32 Volts lets every Duron and Athlon CPU operate at the limit.

While the regular Asus A7V only offers a maximum voltage of 1.85 Volts, and most processors become unstable when overclocked, the altered board gives a very good impression. For example a Duron 750 can be overclocked 30 percent, resulting in a maximum clock frequency of 1000 MHz.

With the fast Athlon processors the possible improvements in clock frequency are rather limited, however: In our test we succeeded in running an Athlon 1000 at a maximum of 1133 MHz, always under the condition of keeping the processor safely alive and the system stable.

Nevertheless, retrofitting an Asus A7V is definitely worth it: The resistor costs less then 10 cents and the board is ready for overclocking future AMD processors past the 1000 MHz limit.

Asus A7V voltage mod

Bedankt Venger en Kahlan voor de tip!

Moderatie-faq Wijzig weergave

Reacties (15)

Alleen wel erg jammer dat ze er niet bij vertellen hoe hoog die Duron 750 kwam vóór de modificatie. Nou weet je nog niet of ze winst gehaald hebben door die modificatie, misschien haalde hij het op 1,85V ook nog wel.
...the board is ready for overclocking future AMD processors past the 1000 MHz limit.
Ja, vast...
Toekomstige processors lopen toch altijd op een LAGER voltage? Waarom moet je mamaplank dan juist HOGER kunnen?
En toekomstige processors zullen sowieso wel boven de 1GHz komen.

Mijn conclusie: Ga niet zitten braaien aan een bord van 400 piek want voor toekomstige processors is het absoluut niet nodig.

MetalStef
Toekomstige processors lopen toch altijd op een LAGER voltage?
Dacht het niet: wat is het voltage voor een athlon 500, 800, 1000? Volgens mij loopt dat ergens op van 1.5volt naar 1.75 volt, pas als ze een nieuw productieproces gaan gebruiken kan het voltage naar beneden, maar als ze nog steeds hetzelfde proces gebruiken zal het voltage bij 1,2 GHz CPU's nog hoger liggen.
En als je goed genoeg kan solderen om zo'n weerstand op een printplaat kan zetten, kan je hem er vast ook wel weer afhalen :)
De praktijk wijst uit dat je voor een toekomstige processor ook een toekomstig moederbordje koopt.
Dan is het advies van Ome Tom zijn 'harde-spullen-pagina' dus helemáál zinloos...

MetalStef
Je snapt het volgens mij niet; Stel je klokt je Duron 750 op 900 en daarop loopt ie nog stabiel. Stel dat je al op 1.85 volt zit en je eigenlijk je Duron nog wel hoger wilt klokken (Aangezien je de koeling helemaal voor elkaar hebt kan dit geen kwaad...) Dan zit je dus al aan het maximum van je spanningsbereik. Stel nou dat je Duron de 950 Mhz niet trekt bij 1.85 volt....

DAARVOOR is dus deze ingreep... Het is dus NIET zo dat je je mobo geschikt kunt maken voor 'toekomstige' processoren... Het is dus gewoon een extra mogelijkheid om NOG meer uit je CPU te halen dan er in zit...
Nee Mr_Atheist,

Ik weet dat je een HUIDIGE processor harder kunt laten lopen als je het voltage verhoogt, maar daar gaat mijn reactie niet over.
Ome Tom heeft het over een aan te bevelen ingreep voor TOEKOMSTIGE procs.
En daar struikelde ik over.

MetalStef
Tjeez....
Ik wist niet dat de Duron zoveel extra voltage nodig had.
Mijn Duron 600 haalt 1000 Mhz stabiel met standaard
koeling, en heeft daarvoor 1,85 volt nodig.
prijs jezelf dan maar gelukkig, want m'n duron600 wilnie hoger dan 900 met 2.11v

zonder die mod ging ie niet verder dan 850...nouja 50 extra Mhzjes voor 1 kwartje en 3 minuutjes soldeerwerk :Y)
Ik kan me nog eens herrinneren dat je ook kon zien waar je moest solderen, maar hoe moeilijker het wordt hoe meer het gedaan wordt, Go Frank.

* 786562 Hengst
maar ja die K7V-t doet het ook goed genoeg...
dit is een betere manier dan die japanner.
ook minder kans om je mobo te beschadigen.
denk dat ik maar ga overstappen op een ander bordje, wordt wel steeds leuker. :) :)

Ik vraag me alleen af wat voor 24K Ohm weerstandje je moet hebben, ben niet zo thuis in de electronica, dus wanneer iemand het weet, dan lees ik het wel. :) :)
De modificatie is natuurlijk ook heel makkelijk weer ongedaan te maken. kwestie van weerstandje er tussenuit knippen. misschien ideetje om gelijk maar een schakelaartje te monteren. Voor het betere experimenteer werk.
Ik vraag me af of dit wel zo'n stabiele voeding tot gevolg heeft.
Ik heb het schema'tje zitten bekijken ( www.tomshardware.com/howto/00q3/000928/asusa7v-02.html ), en de twee condensatoren die volgens mij voor ontkoppeling/ontstoring naar de ground zorgen, worden met deze modificatie omzeild. Lijkt me niet echt gunstig.
Maar het schijnt toch (getuige de tests) te werken.
Iemand met meer elektronica kennis hier ook een mening over?
Mijn duron 600 loopt stabiel op max 850mhz MET COOLMASTER COOLER EN 1 KILO PASTA.

900 haalt ie niet op 1.85V, ja hij start op maar gelijk blauwe schermen van vmm error.

Mijn duron 600 heeft wel een standaardspanning van 1.5V niet 1.6V is dat het misschien????
