Asus A7V voltage modificatie

Sogree schrijft dat de jappen het weer eens geflikt hebben, ze hebben een Asus A7V plankje licht gemodificeerd om het voltage wat de processor gevoerd krijgt omhoog te halen. Deze is namelijk maximaal 1.85 Volt, te weinig als je flink wilt overclocken. Door nu een simpel weerstandje tussen 2 contactjes te solderen (je moet natuurlijk wel een vaste relatie met je soldeerbout hebben) kan het voltage all the way up naar 2.33 Volt :

This trick is quite simple. First you need to locate CS5322 A/D Converter Chipset near the Socket A. Then you Just add 24k resistor between resistor and condensator shown above. Now when you adjust Vcore with jumpers, the Vcore voltage is actually little higher than you adjusted.

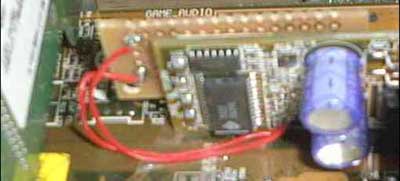

This is picture taken from Japanese instructions. Red wires are attached to 24k resistor and they are connected to resistor and condensator mentioned above.

Reacties (19)

[Verwijderd]

Ik zou zeggen: Don't try this at home!

Waarom? Omdat ik denk dat dit geintje niet met de eerste de beste huis- tuin- en keuken-weerstand werkt!
Ik weet niet precies welke spanning en stroom er op deze plek van 't mobo loopt, maar het zou wel eens zo kunnen zijn dat vooral die stroom vrij fors is (waarom hebben ze anders die - onzichtbare - weerstand op een apart stripje printplaat gemonteerd en niet direct over de condensator heen)!

Jammer dat er verder niks bij staat, da's minder prettig voor de knutselaar, dus bezint eer ge begint en gebruik een 1W of 2W weerstand als je die kunt vinden, liefst nog een met een tolerantie van 2% of 5% (1% zou nog mooier zijn maar daar is in 1- en 2W-modellen niet echt makkelijk aan te komen)!


* 786562 rené
/EDIT
Nu ik nog eens goed kijk hoe 't hier zit denk ik dat 't toch wel kan, als het verhaal tenminste klopt - de extra weerstand staat in serie met een al aanwezige weerstand, die zit op het mobo, en is zo te zien een kleintje, dan mag de nieuw aan te brengen weerstand dus ook een kleintje zijn.

* 786562 rené/EDIT

[TD-er]

Als ik me goed herinner van de volt-regulator op de Guilemot Geforce-II, dan werkt de 3007 (weet niet uit m'n hoofd of die ook op de A7V zit) met een referentie-spanning en verder een 5-tal pinnetjes waarop je (binair) de spanning instelt.
Ik kan me voorstellen dat ze met die weerstand een (uitgeschakelde) digitale ingang activeren, waardoor de uitgangsspanning bijvoorbeeld begint bij 1.85V
't nadeel is dat de weerstand uitgeschakeld moet worden, om weer een lagere spanning aan te kunnen.
't voordeel van deze aanpak is dat de weerstand van een wat mindere kwaliteit kan zijn, aangezien er geen HF-signalen over staan, maar gewoon een gelijk-spanning

[Jasper Janssen]

Als je het schema bekijkt, is er een of ander analoog oscillator circuit wat ze beinvloeden met die weerstand. Waarom een spanningsregelaar een externe oscillator nodig heeft is me ook niet helemaal duidelijk.

De spanningsregelaar heeft trouwens direkt ingangen voor VID[4:0], zo te zien. Je weet wel, die dingen die door de L7 bruggen geset worden

De pinnen die aan het oscillatornetwerkje hangen:

Rosc
COMP
Vfb
Vdrp
CSref

En er gaat nog een lijntje ergens naar toe, buiten het bereik van het kleine stukje schema wat ze gepost hebben.

[TD-er]

Waarom een spanningsregelaar een externe oscillator nodig heeft is me ook niet helemaal duidelijk

omdat 't een geschakelde voeding is .
Een geschakelde voeding, zoals je waarschijnlijk al weet , bepaald de uitgangsspanning door de puls-breedte de varieren.
die puls stuurt een transistor (of FET, etc.) helemaal open, of helemaal dicht.
Op die manier gaat er weinig vermogen verloren in de schakelaar (transistor), dus kan een geschakelde voeding behoorlijk grote stromen aan, met een geringe hoeveelheid warmte-afgifte danwel vermogensverlies.
Maar zo'n geschakelde voeding moet dan wel een klok-je hebben (liefst op enige afstand van de rest om zo stabiel mogelijk te blijven)

[Verwijderd]

Zou dat xtra printje niet gewoon zijn voor het makkelijker vervangen, een andere proberen of te verwisselen van een weerstand?

Het lijkt mij dat als je een paar keer weerstandjes direkt gaat solderen op je mobo je PCB-to-copper-bonding-layer(net bedachte term bij gebrek aan de echte naam) het niet echt lang uithoudt resulterend in het loslaten van de koperbaantjes..


* 786562 KNETTER2000
Eén keer solderen gaat, twee keer wil ook wel lukken maar de derde keer dan wil het toch ècht nog weleens loslaten.....

Oh ja en solderen van normale weerstanden op SMD-componenten is ook niet echt lekker.
SMD-weerstand even groot als poot-dikte van normale weerstand...
stoch lastig

[Cookie]

(je moet natuurlijk wel een vaste relatie met je soldeerbout hebben)

Gewoon een kwestie van je soldeerbout lang genoeg aan het andere eind beetpakken als-ie aanstaat.

[winand]

2.33 Volt !?
Dan leeft je processor niet echt lang meer denk ik zo
Een socket A proc. trekt toch geen 2.33 volt?
Als het werkt is het wel leuk natuurlijk, maar als de durons ook al niet meer te unlocken zijn, heeft een hoger voltage ook geen zin..

[Exterazzo]

Het is ook meer dat je voor voltages kan kiezen tussen 2,23 volt en 1,85 volt. Want voltages daartussen dat trekken procs wel en dan is soms wel nodig als je van plan bent om heftig te gaan overclocken

[Hielko]

Je kan hem natuurlijk ook iets minder als 2.33 volt geven ca 2 volt is natuurlijk ook een optie.

En durons zijn nog wel te unlocken: moet je alleen flink voor solderen.

Dus dit past wel bij elkaar solderen voor unlocken duron, solderen voor voltage en dan nog een waterkoeling de bij en je bent da man.

[Daan]

Mja, je moet weer solderen om iets te bereiken met zo'n ding. Denk ook niet dat iedereen dit echt kan dus zal het wel niet veel uitgevoerd worden.

Maar toch, zo zie je dat het kan.
Ben benieuwd of dit echt helpt met oc'en en of het veilig is.

[Verwijderd]

Dat solderen is wel ff lastig ja maar je bent tweaker of niet

Of het helpt ja tuurlijk help het om de Voltage aan te passen , waarom zouden ze anders die moeite doen ?
Veilig ? nope absoluut niet

als je je scooter opvoerd is ie toch ook niet veilig
oke je proc opvoeren is ongeveer het zelfde


jack vind _QW_ wel een aardige tweaker hoor
ja het is niet persee onveilig en je sloopt het niet gelijk maar weet jij wat er precies gebeurt als je overclocke duren/p-3/etc 24*7 draait ? (jack had ijs na 4 dagen)
oh ja scooter oc'en is niet veilig of tweak jij ook je remmen ? blijft wel leuk om te doen hoor

[Verwijderd]

Een scooter opvoeren is echt wel veilig, je moet dan wel weten waar je mee bezig bent en je moet kunnen rijden. En dat is met overclocken en tweaken ook, het is allemaal redelijk veilig, maar je moet weten waar je mee bezig bent dan kan er niks gebeuren.
Geen rare dingen doen, en gewoon stapje voor stapje, niet meteen aan je mobo willen solderen maar eerst eens wat coolertjes inbouwen enzo

[mbuts]

Wat is nou de beste cooler voor dit soort overclocken?

[Cookie]

Neem plaats op uw knielbankje en vraag het aan GoT .

Check Forum over mobo's/CPU's/Overclocking. Kijk rechtsboven in rolmenuutje onder gathering of tweakers.

[Verwijderd]

waterkoeling, of koop zo'n vapochil

[Samplex]

Hoe isntalleer je Win98se met een asus a7v mainboard

die 4in1 driver geinsstalleerd

2 HD's & cdrom waarvan HD1 op prim. contr. en 2
HD2 op secund. contr. met de cdrom

dan kopieer je van HD1 naar HD2 wat dan gaat dat heel langzaam als hij klaar is is me systeem heel traag en na een minuut is hij weer normaal

wie heeft dit soort problemen en weet een oplossing?

[iPiX1999]

Hey kerel, daar hebben wij een FORUM voor!

[Verwijderd]

Daar heb ik ook wel eens last van ja.. is gewoon een fout van windows ofzow want in linux/win2k heb ik dat dus NIET alleen in het zielige win98SE
in winME heb ik dat probleem ook niej!!
me config is :
Celly 533@600 (8 x 75 mhz)
Aopen ax34 mamma plank
192 sdram 100 mhz
1 x 20 GB (Maxtor)
1 x 5 GB(Quantum)
