Kun je van een OnePlus 3 een 3T maken door onderdelen te transplanteren?

Door , 56 reacties

Kun je je huidige OnePlus 3 upgraden naar een OnePlus 3T, met nieuwe accu en frontcamera? Wij grepen onze tools en legden beide telefoons op de operatietafel voor ons eigen Frankenstein-experiment. Spoiler-alert: het transplanteren van onderdelen liep niet goed af.

De OnePlus 3 en 3T zijn een soort eeneiige tweeling: ze zijn nauwelijks van elkaar te onderscheiden. Toch zijn er verschillen: de accu van de 3T heeft een hogere capaciteit en biedt een betere accuduur en de frontcamera is beter; hoeveel dat scheelt kun je lezen in de review.

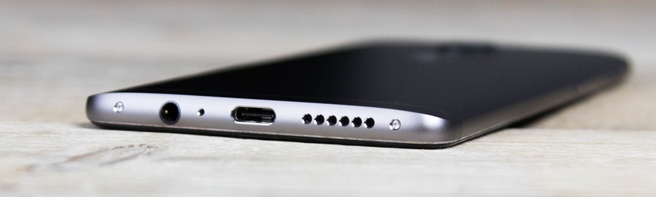

De operatie begon met de eerste tegenvaller. Onderin zijn twee schroeven zichtbaar die duidelijk het begin moeten vormen van het uit elkaar halen van de OnePlus 3T. Of nu ja, schroeven... Je kunt beter spreken van schroefjes. Het bleken Torx T2-schroefjes te zijn. Maar ja, onze sets met bitjes begonnen bij T3.

De lokale ijzerwarenhandel in de buurt van ons hq in Amsterdam-Noord vond gelukkig na lang zoeken in het magazijn een T2-schroevendraaier, maar wees dus gewaarschuwd als je aan de slag gaat: de meeste mensen zullen dit niet in de gereedschapskist hebben zitten en de kans bestaat dat de bouwmarkt in de buurt het ook niet heeft liggen.

De volgende stap is een heel priegelwerk. Je moet een spudger of plectrum tussen het scherm en de rest van de behuizing krijgen. Bij de OP3 bleek dat bijzonder veel geduld te vereisen, bij de 3T was het iets makkelijker; het scheelt dus vermoedelijk per exemplaar. Het is mogelijk om het met metalen gereedschap te doen, maar daarmee veroorzaak je makkelijk schade aan de behuizing en dat is natuurlijk zonde.

Als je hem openpriegelt, zie je dat er aan de rand van de behuizing een aantal klemmetjes zitten die beide onderdelen aan elkaar houden. Die doen hun werk dus prima. Er zit geen lijm bij, dus de föhn heb je niet nodig.

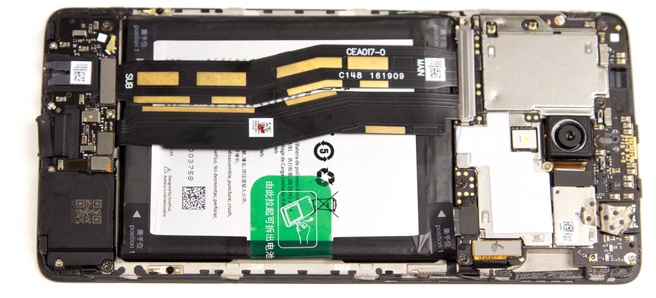

Als je bij de accu wilt, moet je de connectors tussen het pcb en het bordje aan de onderkant met de usb-c-poort en 3,5mm-jack loshalen. Ook niet vergeten: je moet de connector van de accu even losfriemelen. Vervolgens kun je een touwtrekwedstrijd beginnen met de groene treklip die over de accu valt.

Hard trekken is echt nodig. Pas wel op: als je te hard trekt, dan kun je de accu verbuigen, dus het is aan te raden om even met de spudger te wroeten onder de accu. Doe dat vooral niet met een metalen object als een schroevendraaier, want voor je het weet heb je van je OnePlus 3 een Galaxy Note 7 gemaakt.

Als je de accu eruit hebt, dan kun je hem natuurlijk vervangen - dat is handig als de accu defect is of de capaciteit is afgenomen. Dat was natuurlijk niet ons doel: we wilden kijken of we de accu een upgrade konden geven: van de standaard 3000mAh in de OnePlus 3 naar de 3400mAh-accu van de 3T. Fysiek is dat in elk geval geen probleem. De accu's zijn even groot en de connector is ook precies hetzelfde: hij past dus prima.

Dat was de accu, maar we wilden natuurlijk ook nog de frontcamera een upgrade geven. Daarvoor moet je het pcb eruit halen. Dat is geen moeilijke opgave: het zit vast met zeven schroefjes, kruiskopjes met twee verschillende formaten.

De frontcamera zit zelf vast met een connector en een extra stukje tape om hem goed op zijn plek te houden. De cameramodules van de OnePlus 3 en 3T lijken veel op elkaar, maar er is toch een makkelijke manier om ze uit elkaar te houden: op de 8-megapixelcamera van de 3 staat D8 als begin van de naam, bij de 16-megapixelcamera van de 3T staat D16.

De connectors van de frontcamera's lijken hetzelfde en hebben dezelfde afmeting, maar toch merkten we tijdens het verwisselen dat hij net niet helemaal lekker past zoals de originele frontcamera. Kennelijk is er toch iets anders tussen de twee camera's.

Met de frontcamera en de accu van de 3T in de 3 proberen we het toestel te booten. Na het aansluiten van de accu drukken we de knop aan de zijkant in en dan.... Niets. Kort verschijnt Linux-pinguin Tux op het scherm en daarna is het over. Hij wil niet starten. Bij de 3T verschijnt een melding in beeld over de accu; hij is niet hetzelfde en we moeten hem verwisselen.

Vervolgens proberen we alle configuraties uit. Met de juiste frontcamera's en de verkeerde accu's starten beide telefoons ook niet. Met de verkeerde frontcamera's maar de juiste accu's lijken we wel succes te hebben: ze booten allebei. Dan gaat het alsnog mis: de getransplanteerde frontcamera's werken niet. Er komt alleen een foutmelding in beeld bij het starten van de camera. Er zit niets anders op dan de telefoons simpelweg weer in elkaar te zetten, met alle originele onderdelen erin.

Het leek zo leuk: als gebruikers van een OnePlus 3 kon je misschien wel een accu kopen met meer capaciteit en die in je toestel zetten, of misschien zelfs je frontcamera van een upgrade voorzien. Helaas moeten we constateren dat die vlieger niet op gaat. Ze zien er misschien van binnen en van buiten hetzelfde uit, maar de software zit kennelijk nog beter dicht dan de hardware.

Door Arnoud Wokke

Redacteur mobile

10-12-2016 • 06:01

56 Linkedin Google+

Reacties (56)

Wijzig sortering
JerryRigEverything had ook geprobeerd de batterij om te wisselen, en het werkte wel bij hem. Enige probleem: software gaf nog wel de 3000 mah aan ipv 3400... Misschien dat er intussen een software update is geweest waardoor het niet meer kan ofzo?
Wat ik mij meen te herinneren is ook dat de capaciteit van de accu slechts is verhoogd doordat het maximum voltage een klein beetje is verhoogd (van 4.2, naar 4.4 volt oid). Aangezien de Oneplus 3 de accu dan natuurlijk gewoon tot 4.2 volt oplaad zal er geen verhoging van de capaciteit zijn.
Dat is vreemd. Hoe kan je de spanning van een batterij verhogen? Die is toch gewoon een eigenschap van de chemische opbouw van de accu? Bv, bij lithium-ion accu's, is de nominale spanning altijd 3.7V/cell. Je kunt wel de spanning verhogen door meerdere cellen in serie te zetten, of de capaciteit verhogen door simpelweg meer electroliet erin te stoppen.

ter referentie: https://en.wikipedia.org/wiki/Lithium-ion_battery de nominale spanning van de cell wordt bepaald door de chemische samenstelling

[Reactie gewijzigd door borft op 12 december 2016 14:12]

Je laad hem gewoon verder op. Als ik me niet vergis is zelfs de cel ongeveer hetzelfde, maar heeft Oneplus of hun leverancier extra veiligheidsonderzoek laten doen naar het gedrag van de cel bij hogere voltages. Hieruit bleek dat hij het ook prima deed bij 4.4 volt. Vervolgens hebben ze dat dus toegepast bij de 3T. Het stukje lading van 4.2 naar 4.4 volt is dan dus de 'extra' capaciteit die je er bij krijgt.

Ik gok (puur op gevoel) dat accu hierdoor wel ietsje minder lang mee gaat: Hij wordt immers tot een hoger voltage opgeladen, terwijl de accu voor de rest (IIRC) hetzelfde is. Echter is de accu niet al te moeilijk te vervangen, dus een maandje minder levensduur zal niet echt uitmaken.
Hebben jullie ook geprobeerd om voor de verbouwing eerst de juiste ROM+kernel te flashen?

Het is eigenlijk heel logisch dat de toestellen na hardware aanpassingen niet werken. Mogelijk dat de aangepaste 3 wel werkt wanneer je voor de aanpassingen al de firmware van de 3T hebt geflashed.

Kans is klein, omdat de toestellen hardwarematig ook op andere punten verschillen. Je zult dus zelf een juiste ROM en kernel moeten bakken voor 100% resultaat.
Nee, per se niet: ik wilde weten of je een simpele hardwarematige upgrade kon uitvoeren. De drivers voor de frontcamera van de 3 zitten wel in de 3T: Die trof ik wel aan. De accu leek me geen probleem: toen een paar jaar geleden verwisselbare accu's nog gewoon waren, kon je vaak grotere accu's met andere achterkantjes kopen. Dat werkte ook gewoon. Vooraf vond ik de frontcamera's al dubieus zonder software-aanpassing, maar ik had nooit gedacht dat de accu een probleem zou opleveren.

[Reactie gewijzigd door arnoudwokke op 10 december 2016 08:54]

Dit lijkt mij gewoon een security feature om zo de telefoon niet te slopen door er een verkeerde voltage accu in te stoppen.
En toch gaat de telefoon aan om de error weer te geven.
Als je er dan een accu in hebt zitten met hoger voltage, dan is het kwaad al geschiedt toch?

Lijkt me meer een "driver" issue zoals vaker aangehaald hier :)
Volgens de etiketten op de accu's mag het ene type met een wat hogere spanning worden opgeladen dan het andere.

Als je dan de accu's verwisselt zou de ene accu met een te hoge spanning worden opgeladen (waardoor hij kapot kan gaan) en de andere met een te lage (waardoor hij minder lading opslaat dan zou moeten).

Vooral in het eerste geval lijkt het me zeer terecht dat de telefoon een waarschuwing geeft en vooral weigert om het laden te starten.

Voor de elektronica van de telefoon zelf maakt het niet uit als de batterij een wat hogere of lagere spanning afgeeft, die gaat daar niet van kapot.
Android selecteert niet automatisch de juiste driver, je moet eerst in de linux device tree beschrijven dat je een andere front camera hebt en dan zou het theoretisch wel kunnen werken.
Sinds wanneer werkt android met drivers?. Al kan het wel een software probleem zijn. Als je problemen hebt met geplakte batterijen is een goede tip om die los te krijgen om een beetje alcohol ertussen te druppelen, busje stikstof op zijn kop houden en eronder sprayen zodat er vloeistof onder kan komen werkt ook, dit veroorzaakt geen liquid damage
Sinds wanneer werkt android met drivers
Sinds het begin. De Linux kernel ondersteunt niet magischerwijs alle sensoren en hardware die je op telefoons aantreft.
sinds "altijd" gezien android gewoon *linux* is, en daarmee niet op magische wijze alles wat een samsung/hitachi/noem een andere hardware producent in elkaar bakt op een PCB gelijk ondersteund....
Maar dit lijkt eerder in de bootloader te zitten.
Het zou dan logischer zijn, maar weet niet of het is geprobeerd, om het toestel te booten met de adapter in het stopcontact. Als het toestel dan is opgestart, krijg je als het goed is een kruis door de batterij.

Hier lijkt het alsof er een bepaalde controle wordt uitgevoerd op het serial nummer ofzo en daarom het toestel niet boot. Een andere kernel en/of ROM zou dan niet veel uitmaken.
Wat apart dat het jullie niet lukte. Deze man is het wel gelukt om de accu te switchen namelijk. Vanaf 2 minuten:
https://youtu.be/n1sg2y8OuJs

Al zegt zijn oneplus3 nog steeds 3000mah ipv 3400, dus of het ook echt werkt is een tweede.
Nja het werkt schijnbaar wel echt.. Maar goed hoe dit in de praktijk tot een positievere ervaring kan uitkomen? Daar heb ik dan mijn twijfels over..
Indien het ergens zo ingesteld is dat de telefoon stopt met opladen nadat er 3000mah ingepompt is dan zit je dus met die overige 400 wat niet benut wordt.

Daar heb ik dan helaas totaal geen kaas van gegeten, wel denk ik dat er zoiets van toepassing zal zijn waardoor je er nog geen profijt van hebt (zonder softwarematige aanpassingen uiteraard).
Het kan ook gewoon een statisch gegeven zijn dat niet verandert door andere hardware. (Die aanduiding van het aantal mAh op de telefoon zelf)
De kans dat hij inderdaad stopt met laden is er misschien, al dacht ik dat dat meer bepaald wordt door het voltage dat bereikt is. De 3 werkt op 3.8 V en de 3T op 3.85V. (te zien in het gelinkte filmpje )
Uiteindelijk zijn dat soort dingen toch ook gewoon softwarematig. En dacht ik dat dit soort dingen voornamelijk in de kernel zit qua marges. Net zoals de voltages en frequenties van de processor.

[Reactie gewijzigd door TJRef op 11 december 2016 04:46]

Softwarematig wordt hij gewoon gezien als 3000, maar het is toch écht 3400. Door een nieuwe softwareupdate, zal het wel geblokkeerd worden (wat in de kernel verwerkt zit dus). Hier leg ik dat ook uit:

AnonymousWP in 'geek: Kun je van een OnePlus 3 een 3T maken door onderdelen t...
Mooi artikel. Vroeger mijn eigen HTC One X ook een upgrade gegeven met de accu van de X+. Werkte zonder problemen. Jammer dat het hier niet zo gemakkelijk gaat...
Zonde van de spoiler ;)
Erg interessant! :) En stiekem wel jammer dat het mislukt is. ;(

Grappig dat zoveel mensen op Tweakers' Facebook dit toestel in losse onderdelen herkenden :P
Tja, voor een goed einde hadden ze ook een eigen custom rom moeten bouwen omdat de orginele software afgestemd is op een vooraf ingestelde batterijgrootte. En de drivers voor de camera waren waarschijnlijk niet aanwezig. Misschien kummen ze iemand van het devteam team erbijhalen :)
Maar de camera past niet eens.. Ze hebben hem er opgedrukt en snel tape op gedaan :P
Zoiets als dat je verschillende socket cpu's op een andere socket mainboard probeert te drukken, lap tape eroverheen en gaan met de banaan.
Althans zoiets lees ik hieruit:
maar toch merkten we tijdens het verwisselen dat hij net niet helemaal lekker past zoals de originele frontcamera. Kennelijk is er toch iets anders tussen de twee camera's.
Uiteraard, je kan het doordrukken, forceren en de connectoren kapot drukken, kans is vrijwel 0 dat die het gaat doen :) Doe een spelletje: pak een loep en zoek de verschillen in de connector, als het niet past zijn het namelijk niet 100% dezelfde connectoren :P

Maar goed de twijfel wat ik heb, wat past niet? Past de camera module zelf niet in het ''gat'' waar deze hoort zitten, of past de camera connector niet op de connector van het mainboard? Volgens mij het laatste toch?

Tip aan tweakers
Indien je de accu niet los krijgt dankzij dat ''trekflipje'', maak hem aub even warm, ga niet zomaar HARD trekken.. Indien je HARD moet trekken ga je wederom zaken forceren en molesteren. Oftewel, even de haardroger van de vrouw erbij pakken (kan je de minste schade mee aanrichten, tenzij het een power-diva is met een hitte kanon als haardroger) en die er 10-15 sec ophouden met een afstand van circa 10-20 CM (overige onderdelen afdekken met je andere hand).
Resultaat: je haalt de accu er gemakkelijk uit.
Daarnaast is jullie methode niet alleen slecht voor de accu, je zet druk/kracht op het gehele toestel, het zou niet de eerste keer zijn dat men op die manier ook gewoon het LCD kapot drukt (trekt/drukt, ligt eraan hoe het probeert te doen hehe).

Voor de rest uiteraard tof dat jullie je hiermee bezig houden, zie dit ook graag met andere toestellen gebeuren. Lekker ontleden die handel en onderdelen wisselen (doe dit trouwens niet bij oa Apple want daarbij is het gewoon een no-go haha)

[Reactie gewijzigd door LopendeVogel op 10 december 2016 10:42]

(doe dit trouwens niet bij oa Apple want daarbij is het gewoon een no-go haha)
Want? O-)
Omdat voor al deze onderdelen bij elk model een andere connector gebruikt wordt. Dan kan je duct tape wat je wilt maar dat werkt niet haha :P

Voorbeeld iPhone 6 / 6s
Elke connector is anders, je kan niet de accu uit de 6s halen en die in de 6 plaatsen, idem dito voor het scherm, camera, laadconnector enzovoort.
Dit is bij elk type zo, ook iPhone 5 / 5C, 4/4s.
Ondanks dat het misschien dezelfde accu's of schermen zijn, ze maken de connector net iets anders waardoor het niet past = niet werkt.

Kort door de bocht, maar het klopt wat BJD1997 zegt: ze maken op dat gebied alles onmogelijk. Maar goed dat is bij Samsung veelal ook zo. Neem bijv de S5 en de S5 neo, meeste onderdelen hebben andere connectoren waardoor je die niet kan omzetten (zoals het scherm bijvoorbeeld). Nu ik erover nadenk, het is eigenlijk bij vrijwel elke fabrikant zo haha :D

Uiteraard zonde want er zit bar weinig verschil in bijvoorbeeld de 5 en de 5c qua scherm kwaliteit en etc etc, toch maken ze de connector net iets anders. Zo kan je dus niet je oude iPhone 5 hergebruiken op je 5C.

Wellicht dat een ''echte'' tweaker connectoren kan omwisselen zodat het wel past? Uiteraard komt dan nog altijd de vraag of het werkt, maar het past dan in ieder geval wel zonder hamer en duct tape (dit laatste zal never nooit niet werken, het is geen auto of desktop).

[Reactie gewijzigd door LopendeVogel op 10 december 2016 10:52]

Volgens mij kon je in de SE gewoon 5S onderdelen gebruiken.
Poeh dat zou ik niet weten, het zal niet ''gewoon'' zijn want het is niet ''gewoon'' bij Apple.
Ik zal straks eens kijken hoe het met de connectoren van deze 2 in elkaar steekt (je zou zomaar gelijk kunnen hebben). Ik ga er vanuit dat het hetzelfde is als bij de iPhone 5 en de 5C.

Ik zal straks deze post aanpassen nadat ik het weet :D
Bespaar je het zoeken:

The design is the same, sure, but many of the parts are actually interchangeable.

http://arstechnica.com/ap...are-many-identical-parts/
Apple maakt toch alles onmogelijk :+
Als het vervangen van de onderdelen relatief makkelijk is zullen er misschien wel roms of guides op XDA beschikbaar komen, wie weet :)
Van een 3 een 3T maken lijkt me sowieso al onmogelijk ivm de processor. }:O
Ja, ik dacht dus aanvankelijk ook dat dat de boosdoener voor wat de (helaas) spoiler zou zijn. Lijkt me gans onmogelijk om die zonder schade te vervangen :p
Als de Oneplus 3 0.05V minder oplaadt: zou de batterij dan ook minder slijten?
Er is meen ik een verband tussen % opgeladen en slijtage per laadcyclus...
De accu heeft inderdaad een hoger voltage. Het zou geen invloed moeten hebben op de levensduur van de accu. Zie ook dit artikel: https://www.xda-developer...future-of-your-oneplus-3/
Other changes like the increase in battery capacity from 3,000mAh to 3,400mAh are clear advantages, and it’s understandable why OnePlus 3 owners might be upset at the fact that their device has a smaller battery when the dimensions and weight are kept equal. OnePlus has stated that a slim profile for a slick design was one of their priorities when building the OnePlus 3, and that was one of the reasons why the battery didn’t go past 3,000mAh. However, the OnePlus 3T’s battery is not physically bigger, rather it went through a safe voltage change from 4.35 volts to 4.4 volts (which explains the 13% increase in mAh, clever huh?).
Het is JerryRigEverything wel gelukt: https://www.youtube.com/watch?v=n1sg2y8OuJs
Wel kon de Oneplus 3 met de Oneplus 3T batterij niet verder dan 3000mAh komen, dan moet je waarschijnlijk Oneplus 3T firmware op de 3 zetten.
Dat was voordat er een update verscheen voor de OnePlus 3T ;).
Jammer dat er een spoiler inzit. Leuk stukje verder om te lezen.
