Door , , reacties: 37, views: 19.802 •

Gigabyte heeft twee kleine moederbordjes voor gebruik in aio-pc's aangekondigd. De moederborden zijn slechts 2,5 centimeter hoog en voldoen daarmee aan de thin-mini-itx-formfactor. De socket 1155 moederborden hebben een B75- en een H77-chipset van Intel.

De thin-mini-itx-formfactor lijkt op de mini-itx-standaard, die moederborden met een formaat van 17x17 centimeter definieert. De thin-mini-itx-standaard bepaalt dat de moederborden bovendien niet hoger dan 2,5 centimeter mogen zijn, waardoor deze eenvoudig in kleine behuizingen geplaatst kunnen worden. Met behulp van een lvds-aansluiting kunnen de flatscreens in de aio-behuizingen aangesloten worden. De moederborden ondersteunen ingangsspanningen van 12 en 19 volt, waardoor er ook met externe adapters gewerkt kan worden. Een aantal fabrikanten heeft al behuizingen met de dunne mini-itx-formfactor geïntroduceerd.

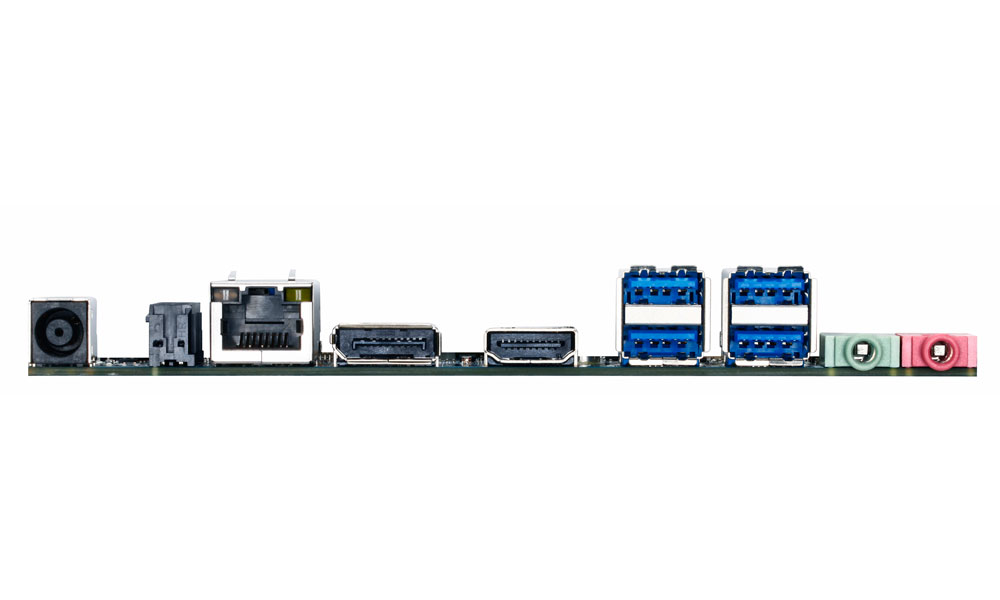

Gigabyte's beide moederborden ondersteunen zowel Sandy- als Ivy Bridge-processors, zolang ze maar niet meer dan 77 watt verstoken. Het geheugen kan maximaal 8GB bedragen en wordt verdeeld over twee ddr3-sodimm-sleuven. Voor verdere uitbreiding is een pci-express 3.0-slot aanwezig, dat maximaal op x4-snelheid werkt en maximaal 25 watt kan leveren. De moederborden beschikken over een mini-pci-express x1-slot en een msata-sleuf, waarmee een ssd direct op het moederbord geklikt kan worden. Wat betreft de externe aansluiting beschikken beide moederborden over displayport, hdmi, usb 3.0 en een lan-aansluiting op gigabitsnelheid. De GA-H77TN heeft een Intel H77-chipset, die raid 0, 1, 5 en 10 ondersteunt. Van de vier sata-aansluitingen zijn er twee sata 600 en twee sata 300.

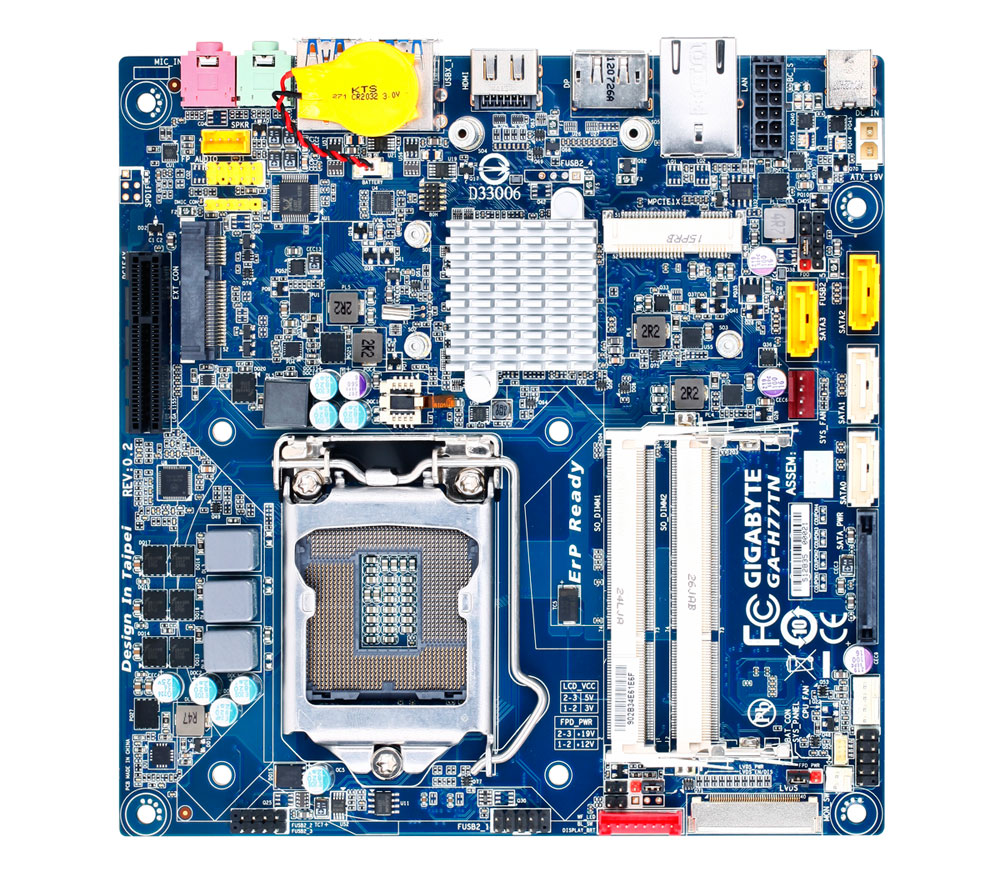

Gigabyte GA-H77TN Gigabyte GA-H77TN Gigabyte GA-H77TN Gigabyte GA-H77TN

De specificaties van de GA-B75TN komen grotendeels overeen met die van zijn duurdere broertje op een klein aantal eigenschappen na. Zo ondersteunt de B75-chipset geen raid en is er maar één sata-600-aansluiting aanwezig.

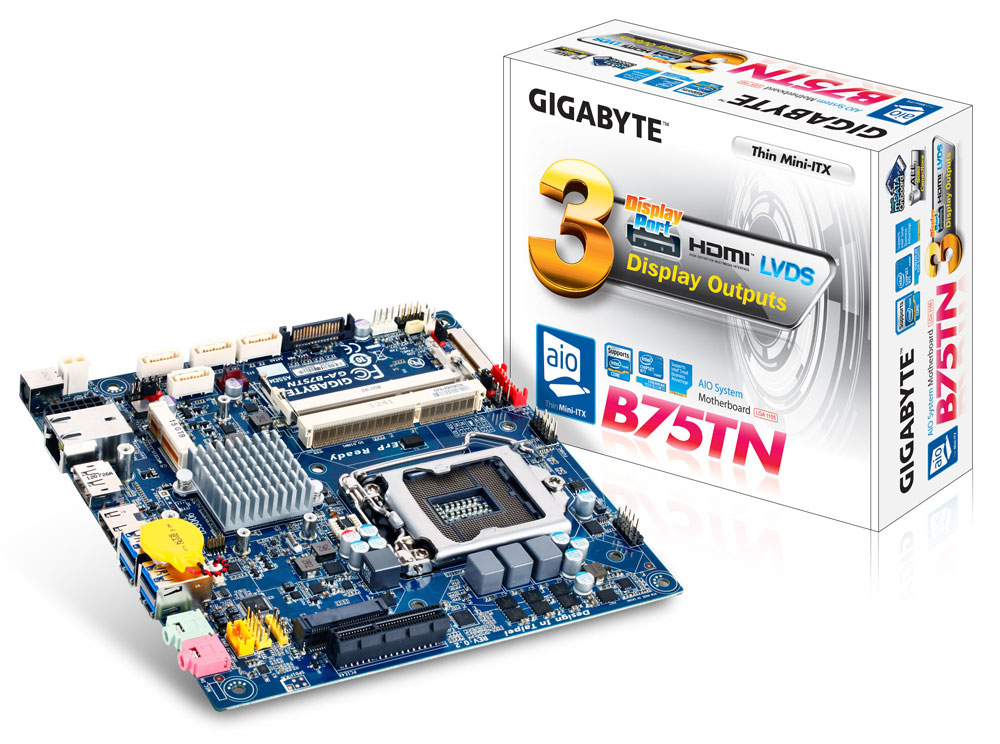

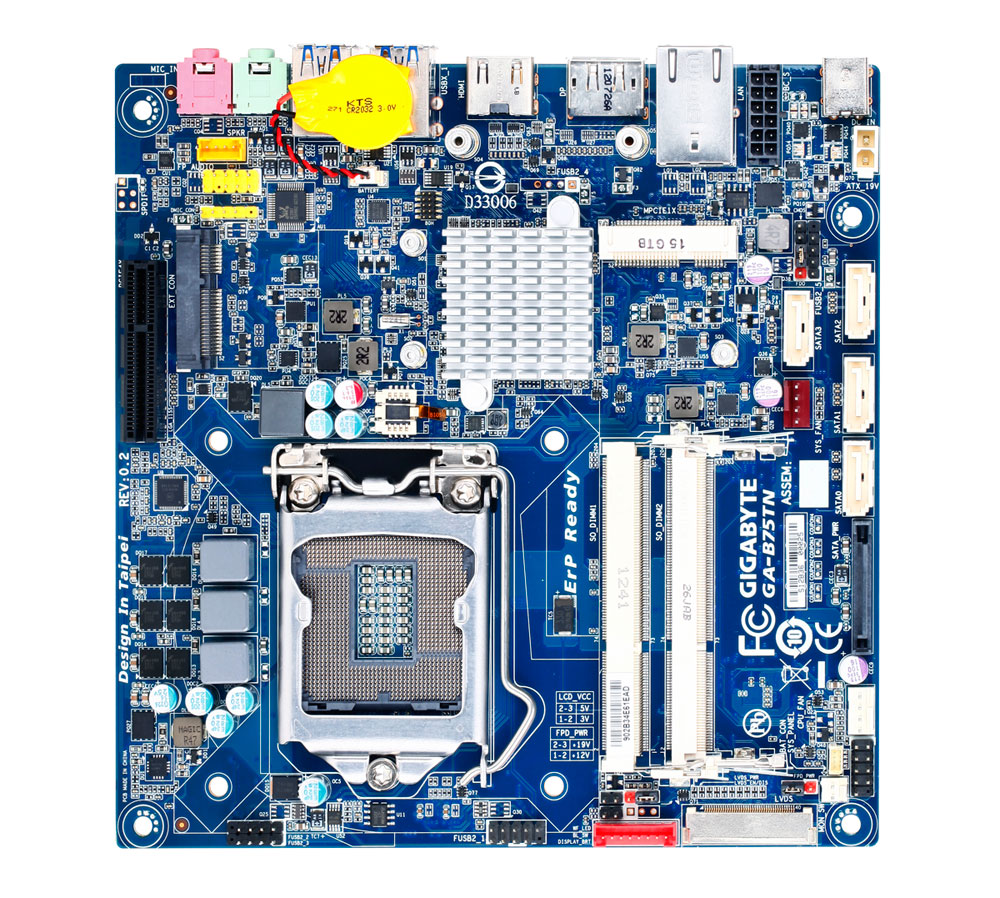

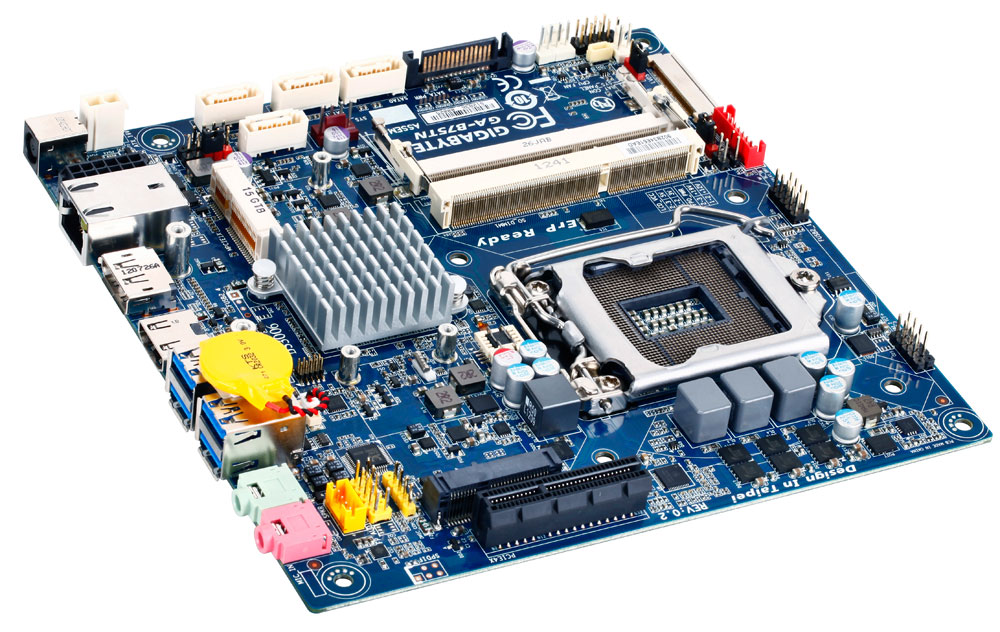

Gigabyte GA-B75TN Gigabyte GA-B75TN Gigabyte GA-B75TN Gigabyte GA-B75TN

De prijzen van de moederborden zijn nog niet bekend. Een woordvoerder van Gigabyte kon wel melden dat de moederborden waarschijnlijk in april in Nederland verkrijgbaar zullen zijn.

Reacties (37)

Ik vraag me af wat ht idee is van die PCI-E poort dan. Hadden ze beter een Mini-PCI-E poort van kunnen maken.

Zelfde voor de SATA3-connector. Als je daar een haakse stekker op wilt druken zit die gegarandeerd over de SATA2 en SATA1 connectors heen. Of andersom.

@neus je hebt helemaal gelijk, die zit er naast zie ik nu. Nouja leuk voor wie 'm toch in een hoger kastje wil inbouwen, zullen we maar zeggen dan.

[Reactie gewijzigd door mcDavid op 20 februari 2013 17:16]

Die mini-PCI-e poort zit er toch achter? Of is dat een mSATA poort?
Goede kans dat het nodig is om het bord van meer stroom te voorzien. Makkelijkere oplossing dan een extra 4pin etc op het bord zetten. Veel voedingen hebben toch wel een een SATA power over :)
@dmvdberg: over welke connector heb je het?

De "gewone" Pci-E connector kan ook gebruik worden met een verloopstukje of risercard.
Het heeft natuurlijk niet echt een praktisch nut, maar goed...
waarschijnlijk voor een raid kaartje of iets dergelijks of zon PCIE SSD die hebben wel x4 pcie nodig anders heb je een bottleneck

trouwens wel apart dat het moederdbord door een sata power aansluiting gevoed moet worden

je zult trouwens die 2 extra 8pins pci voeding punten voor cpu moeten gebruiken anders krijgt de cpu niet genoeg power

[Reactie gewijzigd door firest0rm op 20 februari 2013 17:18]

Ik denk dat je hem voed via de 19V jack of 12V 2-pin ATX plug. Gezien je dus geen ATX voeding nodig hebt voor je bord, zul je je hardeschijf ergens van voeding moeten voorzien... bijvoorbeeld vanaf een sata power connector op het mobo :)
Je zou er inderdaad een riser kaartje in kunnen stoppen. Maar het idee erachter is dan wel heel krom, een riser kaartje gebruiken omdat ze de pci-e poort een kwartslag verkeerd geplaatst hebben.
Er zit een PCI-e poort en een mini-PCI-e poort op

Bron: http://www.gigabyte.co.nl...uct-page.aspx?pid=4463#sp
Ik mis hier toch echt een WiFi functie, dat had het bordje een stuk aantrekkelijker gemaakt voor in de huiskamer waar je vaak geen Cat5e heen wilt trekken. Misschien de MiniPCI-e daar maar voor misbruiken.
Daarom zitten er ook 2 miniPCIe sloten op. 1 voor de SSD, 1 voor de wifi, precies zoals in de meeste laptops.

Wifi zit eigenlijk nooit echt "onboard", zijn altijd losse kaartjes (vanwege certificering etc)
Leuke vormfactor. Goed om te zien dat er ook in dit segment een ontwikkeling zit.

en i5-3570 (geen K) lijkt me zeer fijn als reken bron van een HTCP of zelfs mini servertje.
Maar op gebied van graphics zou ik liever een FM2 socket bord zien in. Betere balans waar het voor gebruikt gaat worden.
Dat de moederborden in April verkrijgbaar zullen zijn is leuk maar we moeten ze toch ook ergens in kunnen stoppen niet?

So far heb dat soort all in one behuizinen waar ze in gaan alleen nog maar op Amazon gezien.
Misschien leuk om een bestaande all in one te upgraden! Mits je dan uitkomt met de koeling enzo.
Hťť wat toevallig, en ook leuk om te zien! Zo gister zat ik nog te kijken naar een dergelijke oplossing voor dunne systemen. Kijk bijvoorbeeld naar een kastje van Lian Li, type PC-Q05, een, als je het mij vraagt, zeer elegant kastje voor nťt 50 euro.

Stop daarin het intel HTS1155P koelsytsteem, een crucial m4 256 GB mSata SSD schijf gecombineerd met een Ivy Bridge i5 of zelfs i7 en je hebt een asociaal snel stil en flinterdun systeem. Lijkt me zeer leuk om er voor de lol een in elkaar te zetten maar spijtig genoeg zou ik er momenteel geen doel voor hebben 8)7

Enige puntjes van kritiek zijn dat er geen ruimte is voor een slotloader drive maar dit is met enig 'tweaken' (en warranty void) wel op te lossen. Ook heb ik een review gevonden waar de persoon nog kortstondig laat zien hoe hij zelf een infrarood sensor heeft toegevoegd, kan handig zijn als je een systeem met dit moederbord wil gebruiken voor HTPC doeleinden.
Waarom zou je anno 2013 in hemelsnaam nog een optische drive in je computer willen?
Games komen gewoon op DVD uit. Ik heb games op DVD gekocht als ze goedkoper waren dan online. Verder wordt heel veen (semi) professionele software door fabrikanten enkel op DVD geleverd.
Indien je hem als HTPC wil gebruiken is dat toch erg handig om DVD's mee af te spelen, dan kan de losse DVD speler ook weer de deur uit ;)

Er zijn echt nog wel genoeg toepassingen voor optiche drives in pc's hoor dat niet iedereen ze nodig heeft, ok, maar niemand is wel wat ver gezoch ....

ps, dit is een reactie op "mcDavid"

[Reactie gewijzigd door VVV-007 op 20 februari 2013 18:22]

Ik werk nog steeds veel met optische media. Schijven van of voor de drukker, of spul dat met uitzendingen meegaat. Gelukkig hebben de meeste drukkerijen ftp, maar op het werklijntje 4+ GB overgooien is niet echt jofel. En voor uitzendingen komen ze vaak met draagbare SSDs, ook erg handig. Maar voorlopig heb ik het nog wel nodig.

Waarvoor zou je zo'n moederbordje het meest gebruiken? Als HTPC is het wat te electriciteit vretend in vergelijking met andere oplossingen, en als desktop? Ik heb nog nooit problemen gehad om mijn pc op een handige plaats neer te zetten zonder dat hij ruimte vreet. (Althans, sinds ik van de full towers af ben.)
Persoonlijk gebruik ik USB nogal veel, sticks, telefoon, cardreaders, etc, dus hij moet wel voor de hand liggen, en niet wegschuiven terwijl je iets USB wilt aansluiten.
Voor legale BR films wellicht? Uiteraard kan dit ook in een usb drive ernaast, maar dit is vaak instabieler en minder mooi bij een HTPC oplossing.
ik heb zelfs nog een floppy drive omdat sommige fabrikanten van industriŽle hardware nog floppy's leveren bij hardware! en het programma er in schieten gebeurd nog op een seriŽle cross cable. (verbinding met 9600 baud!)
Leuk, nu nog zon platte CPU koeler zien te vinden. Heb al zo veel overhittingsproblemen gezien bij mini ITX mediacentertjes, benieuwd hoe dat met dit spul zal gaan
Was ik ook al aan het denken, adverteren met 2.5cm hoogte tot je er een kloeft van een koeler op zet |:( iemand een idee welk koeler er heeeel laag is maar toch genoeg warmte kan afgeven?
Naast het artikel staan bij "onderwerpen" een aantal lage koelers.
Ik kwam 2 jaar geleden hetzelfde probleem tegen. De originele intel koeler van de i3 geprobeerd, een Shuriken cooler en een zeer lage watercooler. Helaas waren deze allemaal te hoog om een laptop BR speler in te bouwen. Uiteindelijk heb ik met een aanpassing in de case ervoor gezorgt dat het uiteindelijk maar net past icm de Shuriken koeler.
Mij lijkt me Mini ITX voor de gegeven toepassing gewoon veel te groot. Als je echt voor een media PC gaat, kan je in plaats van de Mini ITX grootte (6,7inch * 6,7inch) wat mij betreft veel beter de Intel NUC grootte aanhouden (4 bij 4 inch).
Dit is meer voor een kast zoals de Akasa Euler. Zie reviewtje op SPCR.com - http://www.silentpcreview...ler_Fanless_Thin_ITX_Case.
Daar past deze zeker mooi in :)
http://cache-www.intel.com/cd/00/00/49/20/492064_492064.pdf Deze kan er mooi op, al zal die wel een stuk naast je moederbord uitsteken...
Als ze nou eerst eens zouden stoppen met dat blauwe pcb (behalve dan op sommige higher end FM2 borden, daar is het enige grijs/zwart van gigabyte dat ik gezien heb)... Ik vind het echt heel lelijk... Owja, en mITX AM3+ mobo's, maar dat ff offtopic :)

Wel netjes voor custom all-in-one's lijkt me
Wel leuk design hoor, maar ik vraag me af wat het praktisch nut hiervan is. Er moet alsnog een cpu en koeler op, de kleinste hiervan is denk ik de scythe kozuti met 40mm, en daarmee is dat hele voordeel van een dun moederbord dan al weg.
Neem een Intel HTS1155LP, die is gemaakt voor in combinatie met thin-mini-itx.
Dan eindig je met iets als dit.

Wat ik eerder jammer vind is dat de SATA connectors rechtop staan, 90 graden aan de rand van het bord was makkelijker geweest.

[Reactie gewijzigd door knirfie244 op 21 februari 2013 00:18]
