Inleiding

Shuttle SG33G6 Deluxe aankondigingspicjeShuttle is één van de bekendste fabrikanten van barebone’s. In deze review werpen we een blik op de recent gelanceerde Shuttle SG33G6 Deluxe, die gebaseerd is op de Intel G33-chipset. Deze compacte behuizing is standaard onder andere uitgerust met hdmi, pci express x16, bluetooth en 802.11g wifi.

* Specificaties

Alvorens we beginnen met het bespreken van de Shuttle SG33G6 Deluxe nemen we een kijkje naar de specificaties van de barebone zoals die zijn opgegeven door de fabrikant.

Specificaties Shuttle SG33G6 Deluxe
Afmetingen (LxWxH) 31x20x18,5cm
Materiaal Aluminium
Externe 5,25" bays 1x
Externe 3,5" bays 1x
Interne 3,5" bays 1x
Gewicht 3,3kg
Voeding
Type SilentX 300W mini psu
Input voltage 100~240V
Afmetingen (LxWxH) 190x82x43mm
PFC Actief
Moederbord
Chipset Intel G33 + ICH9DH
Processor ondersteuning 45nm Core 2 multicore ready
Pci express x16 1x
Pci 32-bit 1x
Geheugen 2x ddr2-667/800
Interne sata-aansluitingen 3x
Interne pata-aansluitingen 1x
Floppydrive 1x
Aansluitingen voorpaneel
Audio Microfoon & koptelefoon
Usb 2.0 2x
Firewire 1x (4-pin)
Extra's Vingerafdrukscanner
Aansluitingen achterkant
Hdmi 1x (incl. verloopstukje naar dvi)
D-sub 1x
Usb 2.0 4x
Lan 1x gigabit ethernet
Firewire 1x (6-pin)
eSata 2x
Audio 5x analoog
S/pdif uitgang 1x optisch

Exterieur

De barebone wordt geleverd in een stevige zwarte kartonnen doos, waarin hij beschermd wordt tegen beschadigingen door piepschuim. Naast de barebone zelf vinden we in de doos een stroomkabel, een doosje met kleine accessoires zoals schroefjes, twee cd's met drivers en een beknopte handleiding waarin de installatieprocedure uit de doeken wordt gedaan.

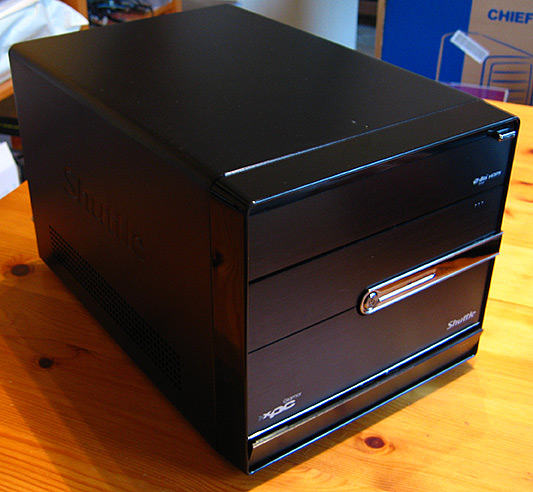

Shuttle SG33G6 Deluxe

De SG33G6 heeft geen bijzonder opmerkelijk uiterlijk, maar het geheel ziet er keurig uit. De behuizing is gemaakt van aluminium en bijna volledig matzwart. Het zwart wordt aan de voorkant doorbroken door een zilverkleurige balk die de aanknop herbergt, samen met enkele ledjes. Naast de gebruikelijke power- en hdd-activiteit-led zijn er twee ledjes aanwezig die oplichten bij bluetooth- of wifi-activiteit. Alle andere elementen aan de voorkant zijn verborgen achter klepjes, wat resulteert in een strak uiterlijk. De externe 3,5” bay, de externe 5,25” bay en de i/o-aansluitingen aan de voorkant zijn allen verstopt.

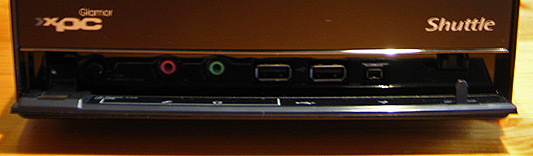

Shuttle SG33G6 Deluxe close-up

Achter het deurtje met de i/o-aansluitingen vinden we de gebruikelijke aansluitingen. Aanwezig zijn twee audio-aansluitingen, twee usb-poorten en een firewire-poort. Een vreemde eend in de bijt is de scanner voor vingerafdrukken. Niet een feature die voor de meeste mensen direct noodzakelijk is, maar het kan leuk zijn om de computer te beveiligen met een vingerafdruk in plaats van een wachtwoord. Naast de vingerafdrukscanner vinden we nog een knop voor de speedlink-feature. Hiermee kan via usb 2.0 gemakkelijk een netwerkverbinding gemaakt worden met een andere computer.

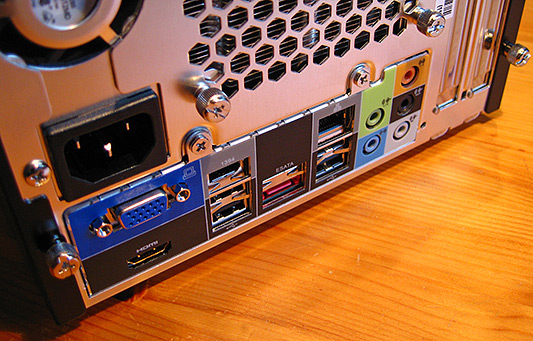

Shuttle SG33G6 Deluxe close-up

Aan de achterkant van de SG33G6 vinden we alle andere belangrijke aansluitingen. Dankzij de hdmi-aansluiting is de SG33G6 een interessante kandidaat voor een htpc-systeem. Met een verloopstukje is het ook mogelijk om een dvi-scherm aan te sluiten. De analoge d-sub-aansluiting kan tegelijkertijd gebruikt worden om zo een dualscreenopstelling te bouwen.

Ook noemenswaardig zijn twee externe sata-aansluitingen. Hiermee kan bijvoorbeeld de opslagcapaciteit van het systeem uitgebreid worden als er intern geen ruimte meer is voor een nieuwe harde schijf. Het moederbord beschikt over achtkanaalsgeluid en biedt vijf analoge audio-aansluitingen en één optische s/pdif-uitgang. Hierbij wordt ondersteuning geboden voor Dolby Digital Live en Dolby Digital Connect.

Interieur

De binnenkant van de barebone kan bereikt worden door drie duimschroeven aan de achterkant van de behuizing los te draaien en het afdekkende paneel te verwijderen. Met afmetingen van 31 bij 20 bij 18,5 centimeter is de SG33G6 niet groot, maar verrassend genoeg is er genoeg ruimte om alle onderdelen zonder problemen te bereiken. De eerste stap van de installatie is het verwijderen van het rekje waarin de harde schijven en dvd-drive gehuisvest kunnen worden. Vervolgens kan de processorkoeler verwijderd worden en de cpu geïnstalleerd worden.

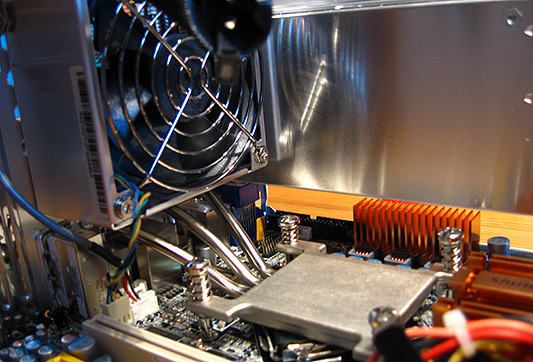

Shuttle SG33G6 Deluxe cpu-koeler

De processor wordt gekoeld door een koelblok met drie heatpipes en een 92mm ventilator die de warme lucht direct uit de behuizing blaast. De koeler moet tegelijkertijd de overige onderdelen in de behuizing koelen. Alleen de voeding heeft nog twee kleine 40mm ventilators. De processorkoeler zit met vier duimschroeven bevestigd aan de achterkant van de behuizing. Aanwezig zijn vier rubberen afstandhouders om te voorkomen dat trillingen doorgegeven worden aan de behuizing.

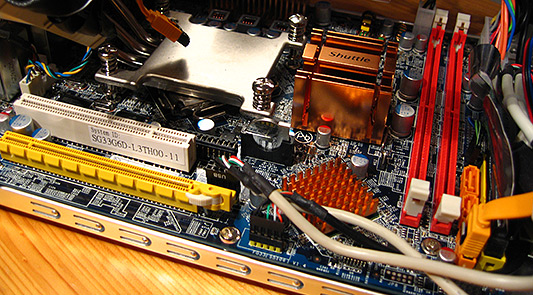

Shuttle SG33G6 Deluxe moederbord close-up

Nadat de processor geïnstalleerd is, kan het geheugen in de machine geprikt worden. Aanwezig zijn twee ddr2-geheugensloten die elk uitgerust kunnen worden met een 2GB-module voor een maximale capaciteit van 4GB. Naast de geheugensloten zijn drie serial ata-aansluitingen gepositioneerd. De perfecte hoeveelheid, aangezien de SG33G6 drie drive bays heeft. Aan de mensen die nog ouderwetse pata-apparatuur hebben of een floppydrive willen aansluiten is ook gedacht: er is één pata- en één floppydrive-aansluiting.

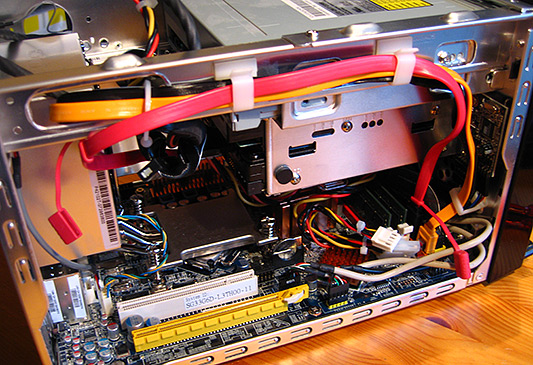

Shuttle SG33G6 Deluxe met alle componenten aanwezig

Een pluspunt is dat Shuttle alle kabels die door de behuizing lopen standaard netjes heeft weggewerkt. Alles zit vast met tiewraps en klemmetjes zodat de kabels de luchtstroom niet blokkeren. Ook de installatie wordt op deze manier versneld, doordat een sata- en pata-kabel al netjes weggewerkt zijn.

De laatste stap van de installatieprocedure is het plaatsen van de insteekkaarten. Daarvoor is één 32bits-pci-slot en één pci express x16-slot aanwezig, waarmee het systeem bijvoorbeeld uitgerust kan worden met een tv-tuner en een losse videokaart. Een zware videokaart kan het systeem echter niet huisvesten. De videokaart kan maar één slot in beslag nemen en daarnaast biedt de voeding geen pci express-stroomstekker.

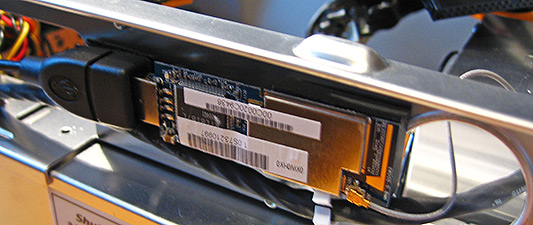

Shuttle SG33G6 Deluxe wifi-module close-up

De SG33G6 is standaard uitgerust met bluetooth en 802.11g wifi. Deze functionaliteit is niet geïntegreerd in het moederbord. In plaats daarvan wordt een compacte usb-module gebruikt die boven de voeding is geplaatst. Het signaal komt de behuizing binnen door middel van een kleine antenne die aan de achterkant van de barebone vastgeschroefd moet worden.

Prestaties

* Benchmarkopstelling

Om de Shuttle SG33G6 Deluxe te testen hebben we gebruikgemaakt van het onderstaande testsysteem. Het gebruikte besturingssysteem was Windows XP met SP2. Als vergelijkingsmateriaal hebben we het Asus P5B Vista Edition-moederbord gebruikt in combinatie met de Evga GeForce 7900 GS. De SG33G6 hebben we alleen getest met de geïntegreerde videokaart, de losse videokaart kon niet geïnstalleerd worden doordat de barebone geen pci express-stroomaansluiting heeft.

Specificaties testsysteem
Processor
Intel Core 2 Duo E6600, 2,4GHz
Geheugen 2x 1GB Kingston DDR2 PC2-6400
Moederbord Asus P5B Vista Edition
Shuttle SG33G6 Deluxe
Videokaart Evga GeForce 7900 GS, 256MB
Harde schijf (primair) Western Digital Raptor, 74GB
Harde schijf (opslag) Seagate Barracuda 7200.10, 320GB
Voeding OCZ OCZ700GXSSLI, 700W
Dvd-drive Lite-On 16x48x IDE

* Energieconsumptie

Als eerste hebben we gekeken naar de energieconsumptie van de verschillende configuraties. We hebben de energieconsumptie van het complete systeem gemeten met behulp van de Voltcraft Energy Check 3000. Deze meet het energieverbruik van het systeem bij het stopcontact en neemt dus ook het aanzienlijke verbruik van de computervoeding mee. We hebben de test in twee verschillende toestanden uitgevoerd. Als eerste hebben we de energieconsumptie gemeten terwijl de computer alleen de Windows-desktop weergaf. Vervolgens hebben we de energieconsumptie gemeten terwijl de computer druk bezig was met het draaien van de Orthos-stresstest. Deze applicatie belast voornamelijk de processor, waardoor deze het meeste gewicht heeft in het uiteindelijke verbruik. Om tot betrouwbare resultaten te komen hebben we voor elke meting tien samples genomen en daar het gemiddelde van berekend.

Energieconsumptie, idle (watt)
Shuttle SG33G6 75,3
Asus P5B 94,7
Energieconsumptie, load (watt)
Shuttle SG33G6 130,5
Asus P5B 140,7

Zoals blijkt uit bovenstaande resultaten ligt de energieconsumptie van de Shuttle SG33G6 in de lijn der verwachting. Doordat er geen externe videokaart aanwezig is het systeem zuiniger dan ons testsysteem met een GeForce 7900 GS, maar het verschil is niet groot. Onder belasting neemt het verschil af tot een ruime 10 Watt.

* Geluidsproductie

De Shuttle SG33G6 Deluxe is uitgerust met drie ventilatoren. Een 92mm-ventilator moet de cpu en de behuizing koel houden terwijl twee 40mm-ventilatoren de koeling van de voeding voor hun rekening nemen. Onhoorbaar is deze oplossing niet, maar meer dan een zacht gezoem wordt niet geproduceerd. De geluidsproductie is dermate laag dat het apparaat zonder problemen een plaatsje in de woonkamer kan krijgen en ingezet kan worden als htpc.

* Applicatiebenchmarks

Omdat beide systemen uitgerust zijn met dezelfde processor en hetzelfde geheugen is het niet te verwachten dat er grote verschillen zijn qua prestaties. Om een snel overzicht te bieden van de resultaten hebben we deze genormaliseerd zodat ons testsysteem in alle gevallen 1,00 scoort. De hieronder weergegeven resultaten geven het relatieve verschil tussen de SG33G6 en de P5B.

Genormaliseerde benchmarkresultaten (Asus P5B = 1,00)
SiSoft Sandra - integer geheugenbandbreedte 1,00
SiSoft Sandra - floatingpoint geheugenbandbreedte 1,00
ScienceMark 2.0 - MolDyn 1,01
ScienceMark 2.0 - Primordia 1,00
PCMark05 - File compression 1,01
PCMark05 - File decompression 1,00
PCMark05 - File encryption 0,99
PCMark05 - File decryption 1,00
PCMark05 - Image decompression 1,00
PCMark05 - Audio compression 0,99
PCMark05 - Wmv playback 1,00
CineBench 9.5 1,00
Sysmark 2007 - E-Learning 0,96
Sysmark 2007 - VideoCreation 0,96
Sysmark 2007 - Productivity 0,97
Sysmark 2007 - 3D 0,99
Sysmark 2007 - Rating 0,97

Zoals bovenstaande grafiek laat zien presteert de barebone zoals verwacht. In bijna alle benchmarks presteert de SG33G6 hetzelfde als de Asus P5B. De enige uitzondering is Sysmark 2007. In deze benchmark, die onder andere applicaties zoals Microsoft Office 2003, Adobe Creative Suite 2 en 3ds max 8 bevat, neemt de Asus P5B een voorsprong van een paar procent.

* Gamebenchmarks

Half-Life 2: Episode One - 1024x768 - geen FSAA en AF (fps)
Asus P5B / GeForce 7900 105
Shuttle SG33G6 / G33 6

Voor de volledigheid hebben we een blik geworpen op de gameprestaties van de geïntegreerde Intel GMA 3100-videocore. Zoals bovenstaande grafiek laat zien is het gamen op de GMA 3100-videocore geen optie. Zelfs een relatief oud spel zoals Half Life: Episode One in combinatie met een lage resolutie resulteert in een onspeelbare framerate. Daarbij komt ook nog eens dat er tijdens het benchmarken renderfouten zichtbaar waren op oppervlakken met veel pixelshaders.

Conclusie

Shuttle heeft met de SG33G6 Deluxe een bijzonder complete barebone op de markt gezet. Ondanks de kleine afmetingen zitten alle mogelijke features in het kastje, hoewel het aantal insteekkaarten en harde schijven dat geïnstalleerd kan worden wel beperkt is. De installatie van hardware gaat gemakkelijk, de prestaties zijn in orde en de geluidsproductie is laag.

Vooral voor htpc-toepassingen is de barebone geschikt. Dankzij de hdmi-aansluiting en onboard geluid met Dolby Digital Live kan de SG33G6 goede maatjes worden met de multimedia-apparatuur in de woonkamer. Voor de gamer is het apparaat niet geschikt. De geïntegreerde 3d-videocore is alleen goed om bijvoorbeeld de Vista Areo-interface weer te geven, maar het spelen van recente spellen is niet mogelijk. Het installeren van een snelle videokaart is daarnaast ook niet mogelijk, omdat er slechts één slot gebruikt kan worden en de voeding het zonder pci express-stroomaansluiting moet doen.

Voor de mensen die snelle 3d-beelden niet hoog op de verlanglijst hebben staan is de SG33G6 een uitstekend product met maar één groot nadeel: de prijs. Op moment van schrijven staat de barebone voor 375 euro in de Tweakers.net Pricewatch. Hier krijg je wel veel voor terug, maar of de SG33G6 dit bedrag waard is, is een vraag die ieder voor zich zal moeten beantwoorden.

Shuttle SG33G6 Deluxe

Dankwoord: Met dank aan Shuttle voor het leveren van de SG33G6 Deluxe-barebone.
