Door Hielko van der Hoorn

Abit Fatal1ty AN8-moederbord review

05-03-2005 • 16:17

30

Multipage-opmaak

Inleiding

Aankondigingspic Abit Fatal1ty AN8 moederbord Een half jaar geleden introduceerde Abit de eerste moederborden onder de Fatal1ty-naam. De Fatal1ty-moederborden zijn ontwikkeld in samenwerking met pro-gamer Fatal1ty en zijn uitgerust met verschillende bijzondere features. Wij kregen van Abit als één van de eerste websites een sample van het Fatal1ty AN8-moederbord opgestuurd. Dit moederbord is het eerste moederbord uit de Fatal1ty-serie voor het Athlon-platform en is gebaseerd rondom de nForce4 Ultra-chipset.

* Specificaties

Voordat we beginnen met het bespreken van het Abit Fatal1ty AN8-moederbord werpen we eerst een blik op de specificaties van het moederbord en de specificaties van de concurrentie. In deze review zullen we het moederbord vergelijken met DFI Lanparty UT nF4 Ultra-D-moederbord en de Gigabyte GA-K8NXP-9-moederbord. Beide planken zijn net als de Abit Fatal1ty AN8 gebaseerd op de nForce4 Ultra-chipset. Het Gigabyte GA-K8NXP-9 is het kleine broertje van het Gigabyte GA-K8NXP-SLI dat we vorige week hebben besproken. Dit is een redelijk standaard moederbord zonder gekke features, een degelijke plank voor de normale thuisgebruiker. De DFI Lanparty UT nF4 Ultra-D is evenals de Abit Fatal1ty AN8 speciaal gericht op gamers en valt op door veel overklokopties, een kleurige UV-reactieve layout en de mogelijkheid om gebruik te maken van SLI (met enige creativiteit).

Abit DFI Gigabyte
Model
Fatal1ty AN8 Lanparty UT nF4 Ultra-D GA-K8NXP-9
Algemeen
Chipset
nForce4 Ultra nForce4 Ultra nForce4 Ultra
Socket
S939 S939 S939
Geheugen
max. 4GB max. 4GB max. 4GB
Dimm-sloten
4 4 4
PCI Express x16
1 2 1
PCI Express x1
2 1 2
PCI Express x4 0 1 0
PCI
3 2 3
Onboard opslagcontrollers
PATA-poorten 2 2 2
Floppy
SATA II-poorten 4 4 4
Ondersteuning voor RAID 0,1, 0+1 & JBOD RAID 0,1, 0+1 & JBOD RAID 0,1, 0+1 & JBOD
Extra SATA-chip N/A N/A N/A
Aantal poorten N/A N/A N/A
Ondersteuning voor: N/A N/A N/A
Interne I/O-aansluitingen
USB 3 (6 poorten)* 2 (4 poorten)*** 3 (6 poorten)*
FireWire 2 (2 poorten) 1 (1 poort)*** 2 (2 poorten)
Game/Midi-aansluiting
COM-poort
Fans 3 5 3
I/O Poorten Achterpaneel
Gigabit Ethernet 1 2 1
COM-poort
LPT-poort
PS/2-poorten 2 2 2
USB-poorten 4 6 4
FireWire-poorten 1 1 0
Analoge audio 5-in-1 jack** 6-in-1 jack** 6-in-1 jack
S/PDIF Optisch input/output Coaxial input/output Coaxial input/output
Onboard audio Realtek ALC658 Realtek ALC850 Realtek ALC850
WiFi-functionaliteit
802.11g
Bluetooth
BIOS-overklokopties
CPU FSB 200 ~ 410MHz 200 ~ 456MHz 200 ~ 400MHz
PCI-E klok 100 ~ 145MHz 100 ~ 145MHz 100 ~ 145MHz
CPU multipier x4 ~ x11 x4 ~ x11 x4 ~ x11
CPU Voltage 1,400 ~1,750V 0,800 ~ 1,550V 0,800 ~1,750V
Geheugen Voltage 2,50 ~ 2,80V 2,50 ~ 4,00V +0,1 ~ +0,2V
DDR VTT Voltage 1,25 ~ 1,40V 1,20 ~ 1,50V N/A
nForce4 Voltage 1,50 ~ 1,80V 1,50 ~ 1,80V N/A
HyperTransport Voltage 1,20 ~ 1,35V N/A +0,1 ~ +0,3V
Gegeugen Ref. Voltage -0,6 ~ +0,6V N/A N/A
CPU Ref. Voltage -0,6 ~ +0,6V 100% ~ 136% +0,1 ~ +0,3V
Overig
Debug-informatie LED-display Vier LED's N/A
Visueel LED-verlichting UV-reactief N/A
Bijzonderheden RAM-koeling
MOSFET-koeling
SLI-mogelijk
Onboard power/reset knop
N/A
Meer informatie
Website fabrikant Abit DFI Gigabyte
* Bracket voor slechts twee USB poorten wordt meegeleverd
** Via speciaal insteekkaartje
*** Brackets worden niet meegeleverd

Het moederbord (1)

Het Abit Fatal1ty AN8-moederbord wordt geleverd in een bovengemiddeld grote doos waarin we naast het moederbord veel lucht en een groot aantal accessoires vinden. In het pakket vinden we onder andere vier Serial ATA-kabels, een geronde ATA/33-kabel en een geronde ATA/133-kabel. Verder vinden we in de doos een bracket met extra USB- en FireWire-aansluitingen, een verloopstukje om een molex-aansluiting om te toveren tot twee Serial ATA-stroomaansluitingen, drivers en een paar handleidingen. Naast al deze standaard items vinden we in het pakket een soort van geluidskaart en een geheugenkoelmodule.

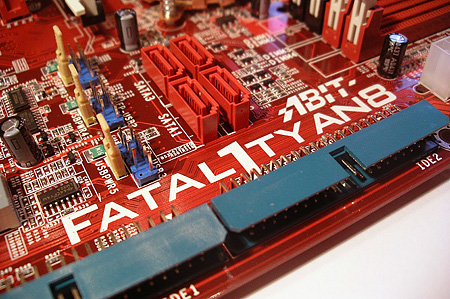

Abit Fatal1ty AN8 moederbord

Zoals bovenstaande foto laat zien is het Fatal1ty-moederbord in het bezit van een opvallend ontwerp dat rood combineert met zwart. Qua layout is het moederbord ook enigszins afwijkend van de meeste nForce4-moederborden. Aanwezig zijn vier DIMM-sloten, één PCI Express x16-gleuf, twee PCI Express x1-gleuven en drie normale PCI-sloten. Deze configuratie is redelijk standaard, maar voor een nForce4-moederbord dat specifiek gericht is op de gamers is het ook een gemiste kans. De concurrentie, in de vorm van DFI, heeft namelijk een nForce4 Ultra-moederbord in het assortiment met een tweetal fysieke PCI Express x16-sloten. Dankzij deze eigenschap kan dit moederbord redelijk simpel getweakt worden zodanig dat er twee videokaarten in SLI-opstelling in gebruikt kunnen worden.

Boven de PCI Express x1-sloten is een speciaal slot te vinden dat gebruikt kan worden voor de 'onboard' geluidskaart. Het 'onboard' geluid is noodgedwongen verplaatst richting een speciaal insteekkaartje aangezien er aan het achterkant van het moederbord niet genoeg ruimte is voor de I/O-poorten van het geluid. De oplossing die Abit hiervoor heeft bedacht is een klein los kaartje. Dit kaartje beschikt over vijf analoge audio-aansluitingen en twee digitale optische S/PDIF-aansluitingen (een in- en uitgang).

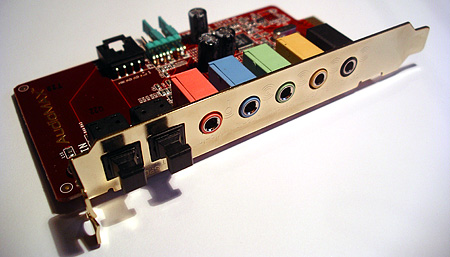

Abit Fatal1ty AN8 geluidskaart

De oorzaak van de gedwongen verhuizing van het 'onboard' geluid naar een los insteekkaartje moet gezocht worden bij het koelsysteem van het moederbord. Om de warmte af te voeren die geproduceerd wordt door de voeding van de processor is het moederbord uitgerust met een tweetal kleine ventilatoren die de warme lucht direct uit de computer behuizing blazen. Op de MOSFET's zelf vinden we een aantal kleine aluminium heatsinkjes. Naast de actieve koeling van de MOSFET's wordt ook de nForce4-chipset actief gekoeld door een kleine ventilator en wordt er een module meegeleverd waarmee nog eens twee kleine ventilatoren ingezet kunnen worden om de geheugenmodules te koelen. Deze module kan simpelweg als een soort van knijper over de lengterichting van de DIMM-sloten gezet worden.

Abit Fatal1ty AN8 geheugenkoeling

Persoonlijk ben ik niet enthousiast over 'OTES'-koelsysteem van Abit. Een passief gekoelde nForce4 Ultra-moederbord heeft tot nu toe geen enkele fabrikant op de markt gezet, maar Abit maakt het wel erg dol met maar liefst vijf ventilatoren die helaas geen van allen echt stil zijn. Het zal ongetwijfeld de koeling verbeteren, maar is het echt nodig? De aparte module voor het koelen van het geheugen is wellicht de meest zinloze toevoeging van het gehele pakket. Over het algemeen heeft de temperatuur al nauwelijks invloed op de maximale kloksnelheid van het geheugen en daarnaast zullen twee kleine ventilatoren niet direct een enorme impact op de temperatuur hebben.

Ook de twee ventilatoren voor de koeling van de MOSFET's kan ik niet direct een positieve toevoeging noemen. Het zal de temperatuur zeker omlaag brengen, maar met welk doel? Zolang de MOSFET's niet lossmelten van het moederbord blijven dergelijke componenten namelijk zonder problemen werken. Ongetwijfeld zou beargumenteerd kunnen worden dat een beetje gezoem van het moederbord de echte gamer niet kan interesseren aangezien die het toch niet zal horen tussen het lawaai van de raketinslagen, maar de meeste gamers zullen hun computer ook voor andere taken willen inzetten. Daarnaast is het toch ook fijn dat je in games zoals Counter-Strike je tegenstander kan horen aankomen lopen.

Abit Fatal1ty AN8 geheugenkoeling

Het moederbord (2)

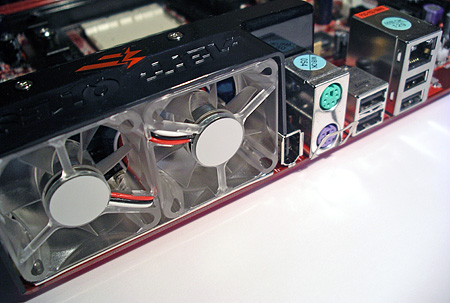

Abit Fatal1ty AN8 achterkant

Zoals bovenstaande foto laat zien zijn de belangrijkste I/O-poorten aanwezig aan de achterkant van het moederbord. Aanwezig zijn twee PS/2-aansluitingen, vier USB-poorten, een FireWire-aansluiting en een gigabit Ethernet-aansluiting. Met behulp van een bracket kunnen hier nog eens twee extra USB en twee extra FireWire-aansluitingen aan toegevoegd worden. Het aantal USB-aansluitingen kan uitgebreid worden tot een totaal van tien, maar de hiervoor benodigde brackets worden niet meegeleverd. Het DFI Lanparty UT nF4 Ultra-D heeft een gelijk aantal USB-poorten, maar neemt een voorsprongetje op de Abit Fatal1ty AN8 vanwege een tweede gigabit Ethernet-aansluiting.

Ook het aantal aansluitingen dat we op het moederbord vinden is niet bijzonder. Aanwezig zijn twee Parallel ATA-aansluitingen, vier Serial ATA-aansluitingen en één floppydrive-aansluiting. De floppydrive-aansluiting is enigszins onhandig gepositioneerd aan de onderkant van het moederbord. Helaas is een floppydrive vandaag de dag nog steeds een noodzakelijk kwaad om bijvoorbeeld RAID-drivers te kunnen installeren.

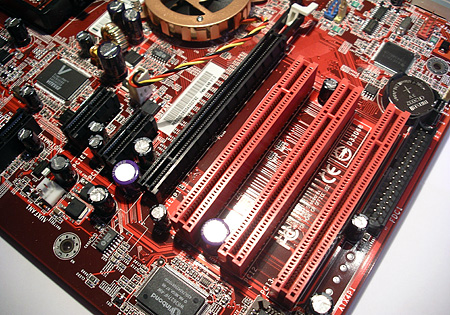

Abit Fatal1ty AN8 PCI-gleuven

In de rechter onderhoek van het moederbord vinden we een bijzonder handige feature van het Abit Fatal1ty-moederbord. Aanwezig is een klein LED-display dat POST-codes weergeeft zodat de oorzaak van een probleem, waardoor het moederbord niet meer opstart, gemakkelijk gevonden kan worden. Erg handig, aangezien het anders altijd maar gissen is waar het probleem zit.

Abit Fatal1ty AN8 LED-display

De laatste opmerkelijke feature van het Abit Fatal1ty-moederbord is de ingebouwde verlichting. Aan onderkant van het moederbord zijn een aantal felle rode LED's gemonteerd die voor een funky effect zorgen. Tevens zijn er aan aantal LED'jes geplaatst bij de koelmodule van de MOSFET's om de sfeerverlichting compleet te maken.

Abit Fatal1ty AN8 LED-verlichting

Niet alleen de hardwarekant van het moederbord is belangrijk, de softwarekant is voor de fanatieke gebruikers minstens even belangrijk. Het BIOS van Fatal1ty AN8-moederbord herbergt alle noodzakelijke functionaliteit en ook de overklokkers onder ons komen ruimschoots aan hun trekken. De kloksnelheid van de FSB kan in stapjes van één megahertz opgehoogd worden, de multiplier kan aangepast worden, en de voltages van alle belangrijke componenten kunnen aangepast worden. Een indrukwekkende set opties, maar desondanks kan deze net niet tippen aan de set opties van het DFI Lanparty UT nF4 Ultra-D moederbord. Dit moederbord kan een maximaal voltage van maar liefst 4V op de geheugenmodules zetten wat erg welkom is voor de fanatieke overklokkers. Helaas kan het Abit-moederbord dit niet evenaren.

Het moederbord biedt wel uitzonderlijk veel controle over de snelheden van de ventilatoren en het is mogelijk om zelf in te stellen wat er gebeurd als er bepaalde voltage- en temperatuurgrenzen overschreden worden. De laatste bijzondere feature van het moederbord is dat het mogelijk is om enkele statistieken op te vragen zoals de uptime van het systeem, hoeveel uren het systeem al heeft gewerkt en hoe vaak er aan de reset-knop gezeten is.

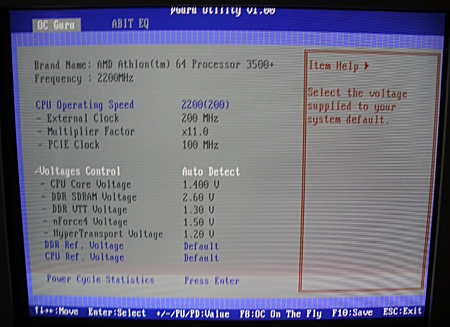

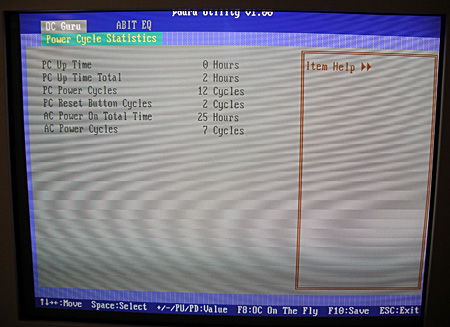

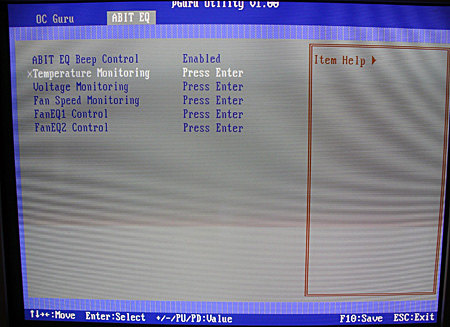

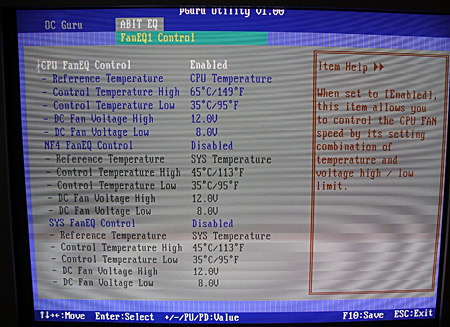

Abit Fatal1ty AN8 BIOS
Abit Fatal1ty AN8 BIOS
Abit Fatal1ty AN8 BIOS
Abit Fatal1ty AN8 BIOS
Abit Fatal1ty AN8 BIOS
Abit Fatal1ty AN8 BIOS
Klik op bovenstaande thumbnails voor grotere versies

Applicatie benchmarks

We hebben het het Abit Fatal1ty AN8-moederbord vergeleken met de DFI Lanparty UT nF4 Ultra-D en de Gigabyte GA-K8NXP-9 in het onderstaande testsysteem. Als besturingssysteem was Windows XP Professional aanwezig samen met SP2. De aanwezige MSI GeForce 6600 GT-videokaart werd aangestuurd door de nVidia Forceware 66.93-drivers. We hebben gebruik gemaakt van Sysmark 2004, CineBench 2003 en de Maya 6.0 Mental Ray benchmark om de applicatieprestaties te evalueren. De focus van de benchmarks ligt uiteraard bij de gameprestaties, om dit te onderzoeken hebben we gebruik gemaakt van 3DMark05, Aquamark, Doom 3, X² - The Threat, Far Cry en The Project.

Het testsysteem
ProcessorAthlon 64 3500+
MoederbordAbit Fatal1ty AN8
DFI Lanparty UT nF4 Ultra-D
Gigabyte GA-K8NXP-9
Geheugen2x Corsair TWINX 256MB 466MHz
VideokaartMSI GeForce 6600 GT
Harde schijfMaxtor D740x, 40GB
DVD-ROM driveLite-On 16x48x IDE
Voeding480W Antec True480P

* Sysmark 2004

Sysmark 2004 (totaalscore)
Abit Fatal1ty AN8 161
DFI Lanparty UT nF4 Ultra-D 161
Gigabyte GA-K8NXP-9 158
Sysmark 2004 (Internet Content Creation)
DFI Lanparty UT nF4 Ultra-D 187
Abit Fatal1ty AN8 182
Gigabyte GA-K8NXP-9 180
Sysmark 2004 (Office Productivity)
Abit Fatal1ty AN8 143
DFI Lanparty UT nF4 Ultra-D 138
Gigabyte GA-K8NXP-9 138

De eerste real world benchmark is Sysmark 2004. Deze benchmark is één van de belangrijkste benchmarks die te vinden is in deze review aangezien het een groot aantal veelgebruikte applicaties test in een realistische multitasking-omgeving. De Sysmark 2004-benchmark bestaat uit de onderdelen Internet Content Creation en Office Productivity. Deze onderdelen bevatten de volgende applicaties:

Internet Content Creation

  • Adobe After Effects 5.5
  • Adobe Photoshop 7.01
  • Adobe Premiere 6.5
  • Discreet 3ds max 5.1
  • Macromedia Dreamweaver MX
  • Macromedia Flash MX
  • Microsoft Windows Media Encoder 9 Series
  • Network Associates McAfee VirusScan 7.0
  • WinZip Computing WinZip 8.1

  • Office Productivity

  • Adobe Acrobat 5.0.5
  • Microsoft Access 2002
  • Microsoft Excel 2002
  • Microsoft Internet Explorer 6
  • Microsoft Outlook 2002
  • Microsoft PowerPoint 2002
  • Microsoft Word 2002
  • Network Associates McAfee 7.0
  • ScanSoft Dragon Naturally Speaking 6
  • WinZip Computing WinZip 8.1
  • Sysmark 2004 laat geen grote verschillen zien tussen de moederborden. De prestaties van de Abit Fatal1ty AN8 zijn identiek aan die van de DFI Lanparty UT nF4 Ultra-D en het Gigabyte-moederbord volgt de twee moederborden met een haarlengte afstand. De Gigabyte GA-K8NXP-9 scoort 3 punten lager dan de ander twee moederbord wat overeenkomt met een procentueel verschil van minder dan twee procent.

    * Cinebench 2003

    Cinebench 2003 (seconden, lager is beter)
    Abit Fatal1ty AN8 85,0
    DFI Lanparty UT nF4 Ultra-D 85,4
    Gigabyte GA-K8NXP-9 86,0

    CineBench 2003 is een real world benchmark gebaseerd op de Cinema 4D renderingsoftware. Ook Cinebench laat geen grote verschillen zien tussen de planken. Het snelste moederbord is de Abit Fatal1ty AN8, maar de voorsprong op het langzaamste moederbord is slechts één procent.

    * Maya 6.0 Mental Ray

    Maya 6.0 Mental Ray (seconden, lager is beter)
    DFI Lanparty UT nF4 Ultra-D 92,16
    Abit Fatal1ty AN8 92,21
    Gigabyte GA-K8NXP-9 93,45

    Naast CineBench 2003 is Maya 6.0 het tweede professionele renderingpakket dat we hebben opgenomen in de selectie benchmarks. De scène die hebben gebruikt om de tekensnelheid te testen is de Mental Ray Benchmark. Ook deze benchmarks laat geen grote verschillen zien tussen de moederborden, het verschil tussen de langzaamste plank en de snelste plank is ruim één procent.

    Game benchmarks

    * 3DMark05

    3DMark05 (1024x768 - 4x FSAA en 8x AF)
    Abit Fatal1ty AN8 2581
    Gigabyte GA-K8NXP-9 2557
    DFI Lanparty UT nF4 Ultra-D 2554

    De eerste gamebenchmark die we uit de kast hebben getrokken is 3DMark05. Deze synthetische benchmark bestaat uit een drietal onderdelen waarvan de deelscores gecombineerd worden tot één eindscore. 3DMark laat het plaatje zien dat we ondertussen al kennen, het maximale verschil tussen de planken is wederom slechts één procent.

    * Aquamark

    Aquamark (1024x768 - 4x FSAA en 8x AF)
    DFI Lanparty UT nF4 Ultra-D 43,39
    Gigabyte GA-K8NXP-9 43,37
    Abit Fatal1ty AN8 43,37

    De tweede benchmark, naast 3DMark05, die we hebben opgenomen in de testsuite die veelvuldig gebruik maakt van DirectX 9 features is AquaMark3. Deze benchmark is gebaseerd rond een bestaande game engine waardoor de resultaten beter de 'real world'-prestaties van de kaarten weergeven. Aquamark laat de kleinste verschillen tot nu toe zien tussen de kaarten, alledrie de moederborden presteren namelijk identiek in deze benchmark.

    * Doom 3

    Doom 3 (1024x768 - 4x FSAA en 8x AF)
    Abit Fatal1ty AN8 43,2
    DFI Lanparty UT nF4 Ultra-D 43,2
    Gigabyte GA-K8NXP-9 40,8

    De volgende benchmark die gedraaid hebben is de ingebouwde timedemo van Doom 3. Deze benchmark is de eerste benchmark die een iets groter verschil laat zien tussen de moederborden. Het Abit Fatal1ty AN8-moederbord en het DFI Lanparty UT nF4 Ultra-D moederbord presteren identiek, maar Gigabyte moederbord blijft hier achterhangen met een afstand van krap zes procent.

    * X² - The Threat

    X² - The Threat (1024x768 - 4x FSAA en 8x AF)
    Abit Fatal1ty AN8 51,92
    DFI Lanparty UT nF4 Ultra-D 51,64
    Gigabyte GA-K8NXP-9 50,58

    X² is een ruimtesimulatiegame gebaseerd op DirectX 8.0 met ingebouwde benchmarkfunctionaliteit. Deze benchmark laat ongeveer hetzelfde beeld zien als Doom 3, de Abit Fatal1ty AN8 en het DFI Lanparty UT nF4 Ultra-D presteren bijna identiek, maar de Gigabyte GA-K8NXP-9 blijft wederom een klein beetje achter qua prestaties.

    * Far Cry

    Far Cry (1024x768 - 4x FSAA en 8x AF)
    Abit Fatal1ty AN8 39,86
    Gigabyte GA-K8NXP-9 39,68
    DFI Lanparty UT nF4 Ultra-D 39,60

    De volgende benchmark die we gedraaid hebben is Far Cry. Omdat een fatsoenlijke timedemo mogelijkheid ontbreekt in dit spel hebben we gebruik gemaakt van het HardwareOC FarCry Benchmark-programma en het gemiddelde genomen van drie runs. Zoals bovenstaande grafiek laat zien presteren de drie moederborden allen identiek in deze benchmark.

    * The Project

    The Project (1024x768 - 4x FSAA en 8x AF)
    Abit Fatal1ty AN8 24,81
    DFI Lanparty UT nF4 Ultra-D 24,76
    Gigabyte GA-K8NXP-9 24,65

    De laatste benchmark die we hebben gebruikt is een techdemo die door het leven gaat onder de weinigzeggende naam "The Project" en is gebaseerd op dezelfde engine als Far Cry. De benchmark is echter wel een stuk complexer dan Far Cry wat terug te zien is in de framerates. Procentueel zijn de verschillen identiek, oftewel de prestaties van de kaarten zijn wederom identiek.

    Conclusie

    Om de prestatievergelijking van de planken te vereenvoudigen hebben we een prestatie-index samengesteld waarin het gemiddelde van alle benchmarkresultaten is opgenomen. Om de presentatie van de gegevens verder te verduidelijken hebben we de gemiddelden genormaliseerd zodat de snelste plank als score 100 heeft gekregen en de overige planken een score die aangeeft hoeveel procent deze kaart langzamer is dan de snelste plank.

    Genormaliseerde prestatie-index
    Abit Fatal1ty AN8 100,00
    DFI Lanparty UT nF4 Ultra-D 99,76
    Gigabyte GA-K8NXP-9 98,28

    Zoals bovenstaande grafiek laat zien zijn de prestaties van het Abit Fatal1ty AN8-moederbord praktisch identiek aan die van het DFI Lanparty UT nF4 Ultra-D-moederbord. Het Gigabyte GA-K8NXP-9-moederbord blijft hier een klein beetje achter hangen, maar de verschillen zijn niet groot. Geen verrassende uitkomst aangezien de verschillen tussen de moederborden bij de nForce4 SLI-vergelijking ook al bijzonder klein waren. Een aankoop-beslissing zullen we dan ook niet moeten funderen op de prestaties, maar op de prijs en de featureset.

    Wat betreft de featureset kan de Abit Fatal1ty AN8 de concurrentie aan met de DFI Lanparty UT nF4 Ultra-D. Aanwezig zijn alle belangrijke I/O-poorten, een LED-display met debug-informatie en LED-verlichting voor de casemodders onder ons. Minpunt is het belachelijke aantal ventilatoren waarmee het moederbord is uitgerust, maar daar staat tegenover dat de snelheid van de ventilatoren bijzonder flexibel geregeld kan worden in het BIOS. Het BIOS valt verder positief op door het grote scala aan overklokopties, maar biedt helaas niet de mogelijkheid om een maximaal voltage van 4V op het geheugen te zetten, iets dat wel mogelijk is bij de DFI Lanparty UT nF4 Ultra-D.

    Het grootste pluspunt van de DFI Lanparty UT nF4 Ultra-D is dat het moederbord getweakt kan worden zodat er twee videokaarten in SLI-opstelling geplaatst kunnen worden. Verder is het moederbord uitgerust met twee gigabit Ethernet-aansluitingen, zijn er vier LED'jes aanwezig voor debug-informatie en is het moederbord UV-reactief. Evenals het Abit-moederbord is ook de DFI-plank ook in het bezit van een groot aantal overklokopties. De Abit Fatal1ty AN8 en de DFI Lanparty UT nF4 Ultra-D zijn duidelijk twee moederborden die aan elkaar gewaagd zijn qua prestaties, features en overklokmogelijkheden.

    Als we echter kijken naar de prijs schiet de weegschaal duidelijk door in het voordeel van het DFI Lanparty UT nF4 Ultra-D-moederbord. Momenteel is de laagste prijs van dit moederbord in de Pricewatch € 137,- terwijl de Abit Fatal1ty AN8 voor niet minder dan € 176,- te vinden is. Gezien het feit dat de Abit Fatal1ty AN8 nog maar net in de Pricewatch is verschenen zal de prijs de komende weken waarschijnlijk nog zakken, maar het is onwaarschijnlijk dat de prijs op hetzelfde niveau komt te liggen als die van het DFI Lanparty UT nF4 Ultra-D-moederbord. Kortom, de Abit Fatal1ty AN8 is een prima moederbord voor gamers en overklokkers, maar helaas aan de prijzige kant.

    Abit Fatal1ty AN8 close-up

    Dankwoord: Met dank aan iComputers voor het beschikbaar stellen van de Gigabyte GA-K8NXP-9 en de DFI Lanparty UT nF4 Ultra-D, Abit voor de Abit Fatal1ty AN8 en MSI voor de GeForce 6600 GT videokaart.
