Introductie
Corsair tracht, na zijn aanvankelijke succes in het high-end segment, ook de mainstreammarkt voor behuizingen te veroveren. De nieuwste troef van het Amerikaanse bedrijf is de 500R, een midtower uit de Carbide-serie.
Al weer tweeënhalf jaar geleden introduceerde Corsair zijn eerste pc-behuizing: de Obsidian 800D, een enorm gevaarte dat goede recensies kreeg. Begin 2011 verscheen de Obsidian 650D. Deze kast was al een stuk betaalbaarder, maar nog steeds voor het topsegment bedoeld.
De Graphite-serie, met de 600T als belangrijkste exponent, werd onder de Obsidian-kasten gepositioneerd, maar zit nog steeds tegen het high-end segment aan. Het was voor Corsair dus hoog tijd om ook de goedkopere behuizingen te maken: daarmee is immers veel meer omzetvolume te behalen, en dus meer te verdienen.
En dus is er nu de Carbide-serie. De 400R en de 500R hebben prijzen onder de psychologische grens van honderd euro. Voor dat geld wil Corsair nog steeds uitgebreide features bieden zonder aan kwaliteit en prestaties in te boeten. Tweakers.net bekeek de 500R en onderzocht of het bedrijf daarin is geslaagd.
Prijzen en specificaties
| Merk en Type |
| Merk |
Corsair |
| Productserie |
Carbide |
| Type |
500R White |
| Technische Specificaties |
| Behuizingtype |
tower |
| Formfactor |
atx, micro-atx
|
| Behuizing bay intern |
6x 3.5" |
| Behuizing bay extern |
4x 5.25" |
| Aansluitingen voorzijde |
3,5mm headset, firewire 400, microfoon, 2x usb 3.0 |
| Fysieke specificaties |
| Panel |
closed, gaas |
| Kleuren |
wit, zwart |
| Afmetingen |
| Breedte |
206mm |
| Diepte |
520mm |
| Hoogte |
508mm |
| Voeding |
| Plaats voeding |
onder |
| Airflow |
| Meegeleverde fans |
4 |
| Kabelmanagement |
ja |
Uiterlijk

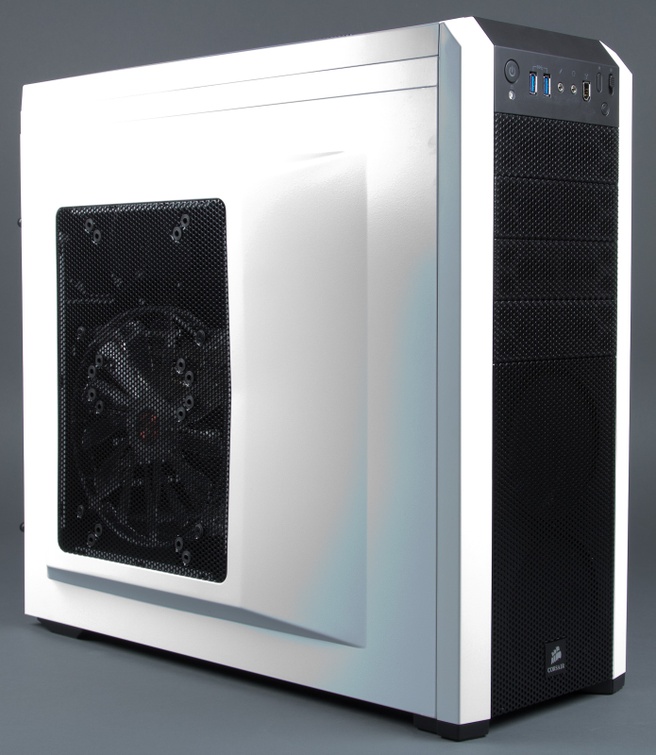

De Carbide 500R is in twee varianten verkrijgbaar, een witte en een zwarte. Corsair stuurde een wit exemplaar naar het kantoor van Tweakers.net en deze behuizing viel behoorlijk op tussen grijze en zwarte behuizingen in ons testhok. Ondanks de naam Arctic White is de Carbide echter maar gedeeltelijk wit.
De voorkant van de 500R wordt gedomineerd door een brede zwarte kolom. Aan de onderkant gaan achter een zwart rooster twee ventilators schuil en datzelfde materiaal is gebruikt voor de afdekplaatjes van de vier 5,25"-drivebays. Daarboven zit nog een zwarte strip met de diverse knoppen en de frontpanel-connectors.
:fill(white)/i/1322219360.jpeg?f=thumb)
:fill(white)/i/1322219368.jpeg?f=thumb)
:fill(white)/i/1322219369.jpeg?f=thumb)
We treffen hier twee usb 3.0-poorten, een microfooningang, een hoofdtelefoonuitgang en, opmerkelijk genoeg, een firewirepoort aan. Verder telt het frontpanel vier knoppen: een aan-uitknop, een resetbutton, een knopje om de verlichting van de fans aan en uit te zetten en een driestanden-schuifknop, waarmee de draaisnelheid van de fans geregeld kan worden.
De bovenkant heeft hetzelfde ontwerp als de voorkant: het grootste deel bestaat uit een afneembaar rooster waaronder extra ventilators kunnen worden gemonteerd. Aan de voorzijde bevindt zich nog een ondiep plastic bakje, waarin accessoires gelegd kunnen worden. Zowel aan de voorkant als aan de bovenkant wordt de brede zwarte baan geflankeerd door witte plastic strips.
De zijkanten bestaan uit gewelfde, wit gespoten metaalplaten. De welving in het rechterpaneel zorgt voor voldoende ruimte voor kabels, terwijl die in het linkerpaneel een 200mm-ventilator bevat. Het rooster in dit paneel is wederom zwart gespoten en heeft bevestigingspunten voor twee 120mm- of 140mm-ventilators. De voorgeïnstalleerde 200mm-ventilator moet dan uiteraard het veld ruimen.
De achterkant is vrij standaard uitgevoerd: zwart metaal biedt uitsparingen voor het i/o-shield en daarnaast een rooster voor de ingebouwde 120mm-exhaust. Daaronder zijn zeven uitbreidingsslots te vinden, met ernaast vier met rubber afgedichte gaten voor waterkoeling. Onderin bevindt zich de uitsparing voor de voeding.
:fill(white)/i/1322219371.jpeg?f=thumb)
:fill(white)/i/1322219374.jpeg?f=thumb)
:fill(white)/i/1322219387.jpeg?f=thumb)

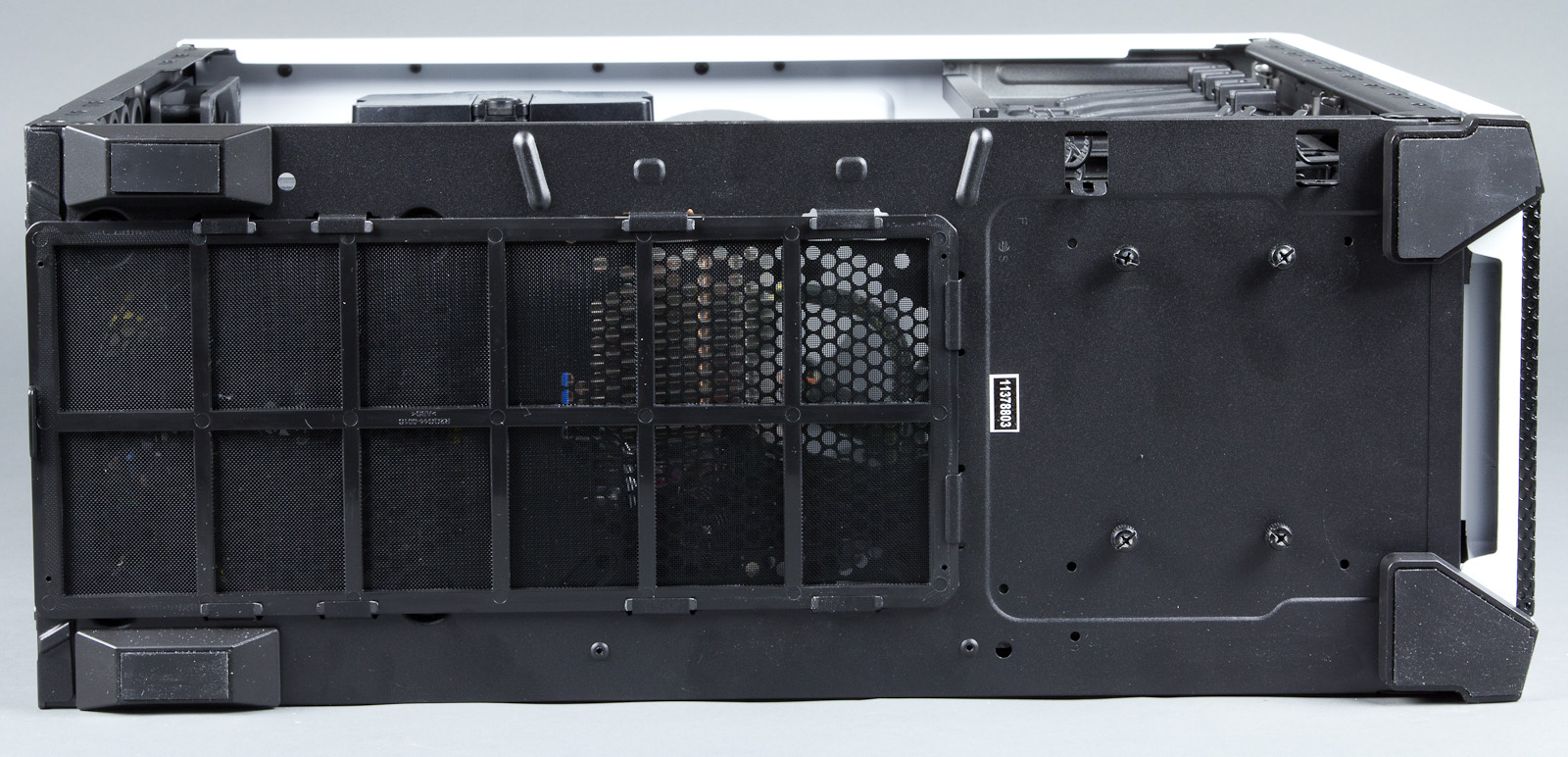

Aan de onderkant zien we een verwijderbaar stoffilter met twee roosters voor de voeding en een optionele ventilator. Vier schroeven aan de voorkant houden de drivecage voor harde schijven op zijn plaats. Vier zwarte rubberen voetjes zorgen er ten ten slotte voor dat de kast niet verschuift en geen krassen in het tafelblad maakt.
/i/1322219368.jpeg?f=imagenormal "Corsair Carbide 500R")
Interieur
De zijpanelen zijn ieder met twee schroeven bevestigd. Een aardig detail is dat de losgedraaide schroeven in de behuizing blijven steken, zodat je ze niet snel kwijt zal raken. Het binnenwerk van de 500R is, zoals bij vrijwel alle luxere behuizingen, geheel zwart gespoten. Het rooster aan de bovenzijde is met een kliksysteem bevestigd.
:fill(white)/i/1322132792.jpeg?f=thumb)
:fill(white)/i/1322132796.jpeg?f=thumb)
:fill(white)/i/1322132798.jpeg?f=thumb)
De hdd-drivecage is haaks geplaatst en in twee delen gesplitst. De bovenste helft, met plaats voor drie 3,5"- of 2,5"-harde schijven of ssd's, is vrij envoudig uit te bouwen. De onderste helft kan eveneens worden verwijderd, maar daarvoor moeten schroeven in de bodemplaat worden losgedraaid. Drives worden met plastic caddy's in de bays geschoven, maar 2,5"-ssd's moeten eerst worden vastgeschroefd. Daartoe moet het kliksysteem voor 3,5"-drives verwijderd worden, anders passen de ssd's niet. Optische drives worden met een toolless mechanisme op hun plaats gehouden; de 500R biedt ruimte aan vier 5,25"-drives.
:fill(white)/i/1322132799.jpeg?f=thumb)
:fill(white)/i/1322132800.jpeg?f=thumb)
:fill(white)/i/1322132801.jpeg?f=thumb)
De moederbord-backplate is voorzien van een flinke uitsparing voor de montage van cpu-koelers. Voor kabelmanagement zijn er diverse gaten in de backplate gestanst; die zijn netjes met rubber afgewerkt. In combinatie met voldoende ruimte voor de voeding en de welving van het rechter zijpaneel maken die het bekabelen van het systeem vrij eenvoudig. Alleen bij de harde schijven is wat weinig ruimte voor kabels. Wanneer geen haakse sata-connectors worden gebruikt, is er al snel te weinig ruimte - zeker bij de onderste drive.
:fill(white)/i/1322132790.jpeg?f=thumb)
:fill(white)/i/1322132793.jpeg?f=thumb)
:fill(white)/i/1322132797.jpeg?f=thumb)
Voor de koeling zijn standaard vier ventilators gemonteerd: twee 120mm-intakes aan de voorkant, een 120mm-exhaust aan de achterkant en de 200mm-intake in het zijpaneel.
:fill(white)/i/1322132795.jpeg?f=thumb)
:fill(white)/i/1322219364.jpeg?f=thumb)
:fill(white)/i/1322219385.jpeg?f=thumb)
De koeling wordt aangesloten op een driestanden-fancontroller en de verlichting van de intakes aan de voorzijde is met een schakelaar aan en uit te zetten. Alle 120mm-ventilators zijn te vervangen door 140mm-exemplaren. Onderin de kast kan een extra 120mm- of 140mm-ventilator worden ingebouwd en in het zijpaneel kunnen dus ook nog twee 120mm- of 140mm-ventilators worden geplaatst.
Koeling met de H100
Prestaties
Ons standaard testsysteem bestaat uit een op 3,8GHz geklokte AMD Phenom II X6-processor die op MSI's XPower-moederbord geprikt is. De hexacore-Thuban kreeg zoals altijd een Vcore van 1,4V om de overklok stabiel te houden; de overige instellingen zijn standaard. De cpu-koeler is Zalmans CNPS10X Extreme.
De rest van het systeem bestaat uit twee keer 2GB Corsair XMS3-geheugen, een passief gekoelde AMD HD 4830, een Intel Postville 80GB-ssd en een Samsung Spinpoint 500GB-hdd. Een Corsair HX850W zorgt voor de benodigde prik. Om het systeem te belasten werd de blendtest van Prime95 gebruikt.
De geluidsmetingen zijn op 25cm van de voorkant met een Voltcraft-geluidsdrukmeter uitgevoerd, waarbij de cpu-koeler op 1000rpm of 1600rpm draaide en de casefans op laag, medium of hoog waren ingesteld. De temperaturen zijn met MSI's ControlCenter en Gpu-Z uitgelezen en worden hieronder relatief ten opzichte van de omgevingstemperatuur van 21 graden Celcius gegeven.
Temperaturen
| Temperaturen - idle / fans low |
| Cpu-fan @ 1000rpm | Temperatuur in graden Celcius (lager is beter) |
| Cpu |
**********
16 |
| Gpu |
********
12 |
| Systeem |
********
12 |
| Temperaturen - idle / fans medium |
Cpu-fan @ 1000rpm
| Temperatuur in graden Celcius (lager is beter) |
| Cpu |
**********
15 |
| Gpu |
********
12 |
| Systeem |
*******
11 |
| Temperaturen - idle / fans high |
| Cpu-fan @ 1000rpm | Temperatuur in graden Celcius (lager is beter) |
| Cpu |
**********
15 |
| Gpu |
********
12 |
| Systeem |
*******
11 |
Bij het onbelaste systeem zien we weinig afwijking bij de verschillende snelheden van de fans, zodat het weinig uitmaakt hoe hard we de systeemfans laten draaien.
| Temperaturen - load / fans low |
| Cpu-fan @ 1600rpm | Temperatuur in graden Celcius (lager is beter) |
| Cpu |
*******
37 |
| Gpu |
**********
54 |
| Systeem |
****
23 |
| Temperaturen - load / fans medium |
| Cpu-fan @ 1600rpm | Temperatuur in graden Celcius (lager is beter) |
| Cpu |
********
37 |
| Gpu |
**********
49 |
| Systeem |
****
21 |
| Temperaturen - load / fans high |
| Cpu-fan @ 1600rpm | Temperatuur in graden Celcius (lager is beter) |
| Cpu |
********
33 |
| Gpu |
**********
43 |
| Systeem |
****
18 |
Onder belasting zijn de verschillen wel duidelijk aanwezig. De gpu-temperatuur is elf graden lager als de fans op de hoogste in plaats van de laagste stand worden gezet. Ook ten opzichte van de middelste stand bedraagt de winst nog zes graden. De systeem- en cpu-temperaturen profiteren minder van de extra airflow.
Geluidsontwikkeling
| Geluidsproductie |
| | Geluidsdruk in dBA, lager is beter |
| Cpu @ 1000rpm, fans low |
*********
38,4 |
| Cpu @ 1000rpm, fans medium |
*********
39,5 |
| Cpu @ 1000rpm, fans high |
**********
41,5 |
| Cpu @ 1600rpm, fans low |
*********
40,8 |
| Cpu @ 1600rpm, fans medium |
**********
42,8 |
| Cpu @ 1600rpm, fans high |
**********
43,1 |
Onze meter laat een licht oplopende geluidsdruk zien naarmate de ventilators harder draaien. In de laagste stand is het systeem behoorlijk stil, maar ook de 43,1dBA bij de maximale snelheden kan, zeker tijdens gaming, weinig kwaad.
Conclusie
Corsair heeft met zijn 500R een keurige behuizing afgeleverd. De witte variant die we testten mag een zeer strakke verschijning genoemd worden. De zwarte roosters aan de voor- en bovenkant en de witte leds in de intake-fans aan de voorkant zorgen voor een fraai contrast.
De afwerking is keurig, zoals dat bij Corsair-behuizingen eigenlijk altijd het geval is. Er zijn geen scherpe randen, zoals van een kast in deze prijsklasse verwacht mag worden; de gaten voor kabelmanagement en waterkoeling zijn netjes met rubber afgewerkt en het verfwerk is aan de binnen- zowel als aan de buitenkant prima verzorgd.
Er zijn echter wel wat minpuntjes. Zo is het wat vreemd om anno 2011 nog een firewire-poort aan de voorkant van de behuizing tegen te komen: zulke aansluitingen zijn al lang door esata en recenter ook door usb 3.0 ingehaald. Veel meer dan een analoge camcorder of oude externe harddisk is er niet op aan te sluiten. Corsair had beter voor extra usb-poorten kunnen kiezen.
Ook de ruimte voor sata-connectors achter de drivecages is wat beperkt en drives dienen niet te ver in de cages gedrukt te worden. Het inbouwen van ssd's had ook handiger gekund: de clips voor de 3,5"-drives moeten eerst worden verwijderd om de ssd's vast te kunnen schroeven.
De prestaties van de Carbide 500R zijn in elk geval prima. De koeling is dik in orde, zeker in vergelijking met de 400R. Ook het geluid blijft alleszins binnen de perken; de behuizing is zelfs vrij stil te noemen. Daar komt verandering in wanneer Corsairs eigen Hydro H100 wordt geïnstalleerd. Hoewel de behuizing uitermate geschikt is voor de installatie van deze dubbele radiator, is de combinatie met de H100 te luidruchtig.
Ten opzichte van de 400R biedt de 500R niet alleen betere koeling bij een vergelijkbare geluidsontwikkeling: ook de extra koelmogelijkheden, de fancontroller en de lichtschakelaar geven de 500R een streepje voor. De 500R mag dan een tientje duurder zijn, de kast is zijn geld meer dan waard.
