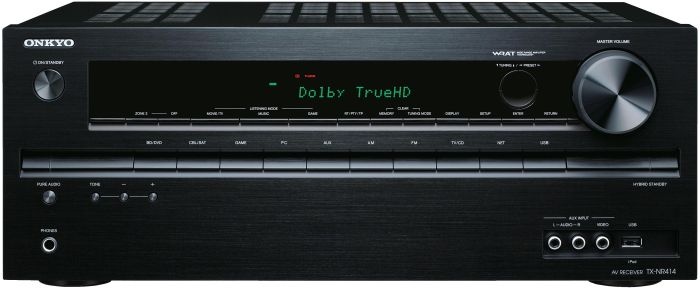

Onkyo TX-NR414 Zwart

8-2013 1ste versie
9-2013 geluid via de A4-4000+HD7480d tov HD4200


16 jaar geleden stapte ik de BCC binnen en de verkoper lied mij een fantastisch filmgeluid horen van een 5.1 setje. Die wilde ik ook.Thuis aangesloten, viel het allemaal wat tegen, door het ontbreken van bronnen die Dobly Surround ondersteunden. Heb er dus weinig plezier aan beleefd en verloor mijn interesse. De 5.1 set was wel aangesloten, maar gebruikte het nooit voor films. De DVD-speler was zelfs rechtstreeks aangesloten op de TV, omdat uit deze beeldbuis ook een goed geluid kwam. De beeldbuis werd vervangen door een platte TV, ADSL werd ingeruild voor glasvezel, Xvid werd vervangen door mkv 1080p en er kwam een HTPC bij. Omdat alles nu via HDMI aangesloten werd en 5.1 eigenlijk standaard is, heb ik deze Onkyo gekocht. Het was de goedkoopste reciever met een netwerkaansluiting en DLNA. Er zou volgens de testen ook goed geluid uit komen. De 5.1 speakers heb ik gehouden, want de melkpakjes van tegenwoordig zijn er niet beter op geworden.
Wikipedia: Surround sound

Videobestanden
Een videobestand zit in een container (bijv. AVI, MPEG-2, MP4, m2ts of MKV) die bestaat uit een videostroom en audiostroom. Een splitter (bijv.Haali) haalt deze uit elkaar en een decoder (MPEG, Xvid, DTS, mp3, AC3) zorgt voor het decoderen van de video en audio. Vervolgens wordt het uitgepakte beeld naar de TV gestuurd. De TV kan zelf ook video splitten en decoderen, maar meestal alleen DVB-T en DVB-S. De reciever is goed in het omzetten van ingepakte audio (DTS, AC3) naar PCM geluid, welke vervolgens naar de boxen wordt gestuurd.
De meeste films bevatten tegenwoordig DTS of Dolby Digital (DD/AC3) geluid. DTS-HD MA of Dolby TrueHD komen wat minder vaak voor.
Wikipedia: Dolby
AC3 Wikipedia: Dolby Digital
DTS Wikipedia: DTS (company)
nieuws: Ondersteuning DTS verplicht voor Blu-ray en HD-DVD

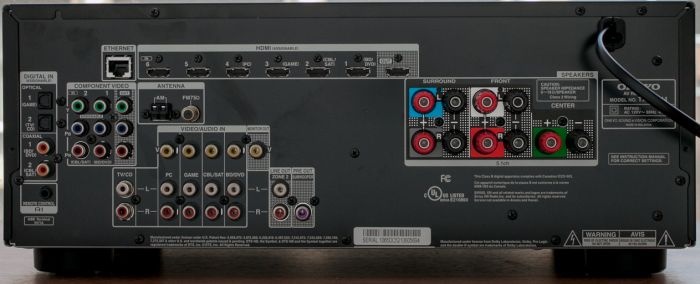

Aansluiten
Stereo speakers: Mission 760i
Surround speakers: 2 x Sony SS-V99AV 90W 16Ohm Center: Sony SS-CN2 150W 6Ohm
Geen subwoofer aangesloten dus.
Ik gebruik de reciever icm de volgende hardware welke alleen met HDMI zijn verbonden:
- KPN televisiebox
- LG DVD speler
- HTPC met Windows 7 SP1 x64.
- Sony KDL-40EX500


Installeren
Je kunt dus audio door de PC, de DVD-speler, de KPN setupbox, de reciever of de TV laten decoderen. Met een reciever er tussen, wil je echter dat de reciever de decodering doet, maar dat is makkelijker gezegd dan gedaan.

De LG DVX492H DVD speler
Even een copy past uit de handleiding: (Instellingen - audio out)
Dolby Digital / DTS / MPEG – Selecteer het type digitaal audiosignaal bij gebruik van het DIGITALE AUDIO OUTPUT contactpunt.
[Bitstream]: Selecteer indien u de DIGITALE AUDIO OUTPUT van dit toestel aansluit op een versterker met ingebouwde Dolby Digital, DTS of MPEG decoder.
[PCM] (voor Dolby Digital / MPEG): Selecteer indien u de DIGITALE AUDIO OUTPUT van dit toestel aansluit op een versterker zonder ingebouwde Dolby Digital of MPEG decoder.
[Off] (voor DTS): Selecteer indien u de DIGITALE AUDIO OUTPUT van dit toestel aansluit op een versterker zonder ingebouwde DTS decoder.
Sampling Freq. (Frequentie) – Selecteer de bemonsteringsfrequentie van het audiosignaal.
[48 KHz]: De audiosignalen worden altijd geconverteerd naar 48 kHz. [96 KHz]: De audiosignalen worden uitgevoerd in hun originele formaat.
DRC (Dynamic Range Control) – Zorgt dat het geluid helder blijft bij het verlagen van het volume (alleen Dolby Digital). Stel voor dit effect in op [Aan].
Met deze reciever kun je dus de DVD-speler instellen op bitstream en DRC heb ik aan gezet. Als ik een audio CD met de DVD-speler afspeel, kan ik helaas geen stereogeluid selecteren.

De HTPC
De HTPC heeft een Asus M4A785TD-M EVO moederbord met een 785 northbridge, 710 southbridge en onboard HD4200 GPU met HDMI.
Uit de spec's van de HD4200:
ATI Avivo™ HD Video and Display Platform2
Dedicated unified video decoder (UVD 2) for H.264/AVC and VC-1 video formats
High definition (HD) playback of both Blu-ray and HD DVD formats3
Hardware MPEG-1, MPEG-2, and DivX video decode acceleration
Motion compensation and IDCT
ATI Avivo Video Post Processor3
Color space conversion
Chroma subsampling format conversion
Horizontal and vertical scaling
Gamma correction
Advanced vector adaptive per-pixel de-interlacing
De-blocking and noise reduction filtering
Detail enhancement
Inverse telecine (2:2 and 3:2 pull-down correction)
Bad edit correction
HDMI® output support
Supports all display resolutions up to 1920x1080
Integrated HD audio controller with multi-channel (5.1) AC3 support, enabling a plug-and-play cable-less audio solution
MPEG-2, MPEG-4, DivX, WMV9, VC-1, and H.264/AVC encoding and transcoding
Seamless integration of pixel shaders with video in real time

Directe bitstream over HDMI is er echter niet bij. Er zijn 2 codecs die geluid kunnen bitstreamen via een digitale out (S/PDIF of HDMI) naar de reciever. LAF filters en FFDShow.

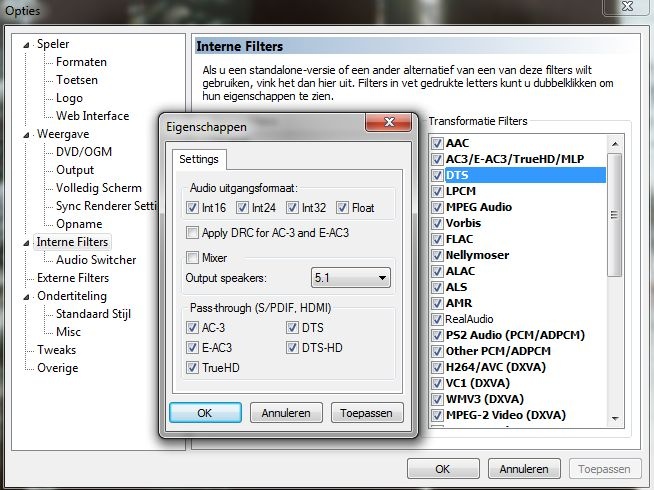

Media Player Classic - Home Cinema (MPC-HC) werkt met de ffmpeg filters (uit ffdshow) en hier kun je bitstreaming op instellen. Je kunt ook LAV filters gebruiken en deze als externe codec configureren in MPC-HC. Het komt echter op hetzelfde neer. Als een bestand meerdere audiostreams bevat, kun je deze selecteren door de optie Audio Switcher aan te vinken. Bitstreamen van DTS-HD MA of Dolby TrueHD gaat niet met MPC-HC. Met Cyberlink Power DVD 13 krijg ik wel geluid uit de reciever. Deze heeft ook alle opties die MPC-HC heeft.
De PC moet de reciever wel herkennen als beeldscherm, dus het is handig de reciever aan te zetten voordat de PC is opgestart.

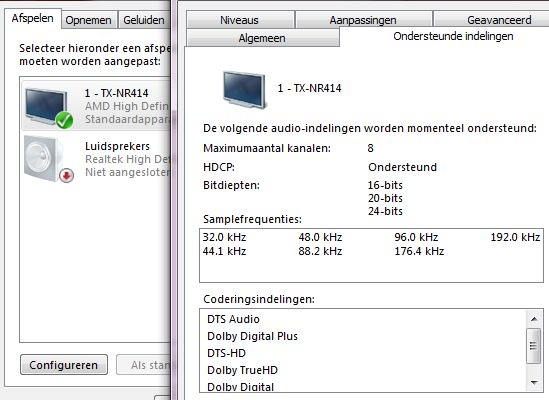

Met een A4-4000+HD7480d is het wel mogelijk om DTS-HD of Dolby TrueHD te bitstreamen. De reciever geeft aan dat deze audio signalen digitaal wordt ontvangen via HDMI.

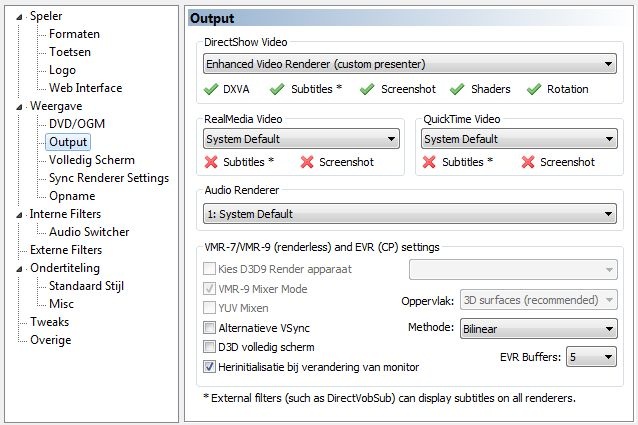

MPC-HC ondersteund ook het hardwarematig decoderen van video door de videokaart. Wikipedia: DirectX Video Acceleration Voor het afspelen van hogebitrate BluRay of MKV is dit nodig, omdat je video anders bij snelle scenes gaat stotteren. Heb je een langzame CPU in je HTPC, dan is het helemaal een drama.
De HD4200 kan wel DTS en AC3 via HDMI naar de reciever doorsturen, maar voor het bitstreamen van DTS-HD MA of is een videokaart uit de HD5xxx serie of hoger nodig. S/PDIF ondersteund ook alleen DTS en AC3.


http://www.avsforum.com/t...de-knowledge-base-support
http://www.guru3d.com/art...over-the-gpu-guide,5.html
http://www.mediasmartserv...ur-windows-7-htpc-part-i/
http://www.avsforum.com/t...tream-passthrough-reclock
http://forum.doom9.org/sh...p?p=1534720&postcount=188

TV Sony KDL-40EX500
Deze heeft een geïntegreerde DVB-T- en DVB-C-tuner met MPEG4 AVC-decoder. Helaas niet geschikt om andere MPEG4 te decoderen. Wat geluid betreft heeft het S-Force Front Surround met Dolby Digital Plus decoder en 5.1 audio out.
http://www.sony.nl/produc...hnische-specificaties#tab

Setup menu
Je kunt hierin aangeven welke HDMI ingang moet worden doorgestuurd rechtstreeks naar de TV. Bij het TV kijken laat ik de reciever uit, maar je kunt ook kiezen voor de DVD-speler oid en ook voor laatst geselecteerde.

Instellen afstandsbediening

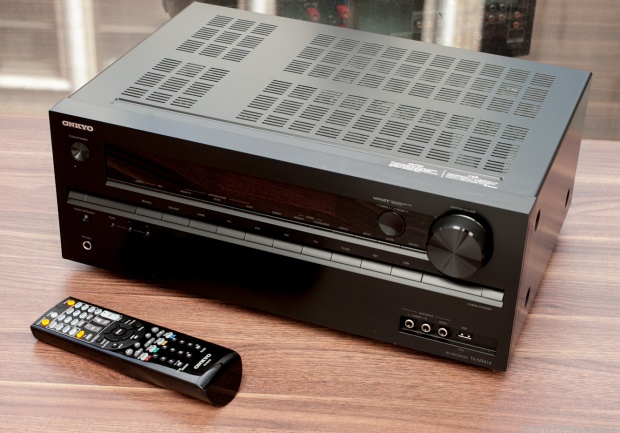

Je kunt met de afstandsbediening van Onkyo ook de TV of de DVD bedienen. Houdt de remote control van de BD/DVD toets indrukt en druk 3 seconden op de DISPLAY toets. Voor de Sony TV moest ik code 11825 intoetsen. Voor de LG DVD speler 31206. De Motorola cable set top box van KPN lukt helaas niet: 01376, 00858, 01562, 01982, 01998, 02378.

Firmware update
http://www.nl.onkyo.com/e...414-28-08-2013-81037.html
De firmware van 28-8-2013 was nog niet op mijn TX-NR414 geinstaleerd. Geadviseerd wordt de firmware via de PC te downloaden, op een FAT geformateerde USB stick te zetten en zo te updaten. In deze update zou de HDMI passtrough zijn verbeterd. Hoewel ik nergens last van had, heb ik de update maar wel uitgevoerd.
download: Onkyo TX-NRx1x / TX-NRx2x / TX-NRx010 28-08-2013

Internet radio
Komt nog

DLNA
Je kunt mediabestanden naar de reciever streamen en dit werkt goed.

FM/AM radio
Ik gebruik de ether FM radio icm de instelling pure audio en dat klinkt best goed. De bijgeleverde antenne is echter slecht, waardoor het geluid soms wegvalt.

USB geluid
Het lukt niet om door de mappen van mijn Android telefoon te browsen en de muziek via USB af te spelen. Wel kun je muziek op een USB stick zetten en afspelen.

Wat hebben andere recievers meer te bieden?
http://tweakers.net/price...;304079;304081/categorie/
http://www.nl.onkyo.com/e...1,20674,24880,20676,24882
TX-SR313 100W, 5.1, 4xHDMI in,
TX-NR414 130W, 5.1, 6xHDMI in, ethernet en DLNA, geluid doorgeven als de reciever uit staat, WiFi USB mogelijk
TX-NR515 130W, 7.2, 2xHDMI out, upscaling naar 1080p of 4K, ruimte calibratie,
TX-NR525 130W, 5.2,
TX-NR616 165W, 7.2, THX
TX-NR626 160W, 7.2, WiFi,


Wensen voor de toekomst
Eigenlijk zou je een apparaat willen die zowel reciever/versterker, mediaspeler, DVD speler en PC is met een XMBC besturingssysteem oid. Het cassettedeck en de CD speler hebben de tent verlaten, maar de box van KPN, de DVD-speler en HTPC zijn erbij gekomen. Het zou ook leuk zijn dat je niet handmatig meer hoeft in te stellen welk apparaat wat decodeert, maar het systeem dit kan bepalen.

Conclusie
Voordat je een Dolby surround reciever koopt kun je je even verdiepen in de randapparatuur die je hebt. Een HDMI aansluiting is geen garantie voor 5.1 geluid.
Met een HD4200 of een S/PDIF kun je DTS en AC3 audio bitstreamen naar je reciever en zo genieten van 5.1 geluid. Een HD5xxx en hoger kan ook DTS-HD en TrueHD bitstreamen via HDMI. MPC-HC is ideaal voor het afspelen van BluRay (m2ts) bestanden of MKV met 5.1 geluid, omdat deze bitstreaming ondersteund en de videokaart gebruikt om te decoderen.

Externe reviews
http://reviews.cnet.com/a...4505-6466_7-35137339.html
http://www.hometheater.co...-nr414-av-receiver-page-2

nieuws: Onkyo kondigt vier entry-level av-receivers aan
forumtopic: Het Onkyo Receiver ervaringen/discussie Topic Deel 2

Onderbouwde op- of aanmerkingen of verbeteringen zijn welkom.
