Cooler Master HAF 700 EVO

Inleiding

Zoals de korte beschrijving al aangeeft had ik een grotere kast nodig voor het i9 13900K systeem met betere koeling te kunnen realiseren. Gezien ik een fan (no pun intended) ben van de HAF-serie van CoolerMaster en de hoge airflow mogelijkheden die ermee te behalen zijn ben ik na kort wat rond te kijken toch van oudscher weer bij CoolerMaster beland voor een nieuwe kast.



Mijn eerdere kasten zijn:

• Cooler Master Elite 331
• Cooler Master HAF 922
• Cooler Master HAF XM

Het systeem dat nu in de HAF 700 EVO is beland:

• Intel Core i9 13900K
• ASUS ROG MAXIMUS Z790 EXTREME
• EVGA GeForce GTX 1080 Ti FTW3 GAMING
• Corsair iCUE H170i ELITE LCD
• Corsair Dominator Platinum RGB CMT64GX5M2B5600C40
• Samsung 840 Pro 256GB
• Samsung 860 Pro 2TB
• 3x HGST Deskstar 7K400 4TB
• 2x HGST Ultrastar He10 (SATA 6Gbps, 512e ISE), 8TB
• Corsair AX1200i
• NZXT Internal USB Hub (Gen 3)
• 6x Noctua NF-A14 industrialPPC-3000 PWM, 140mm
• 2x Noctua NF-A9x14 HS-PWM chromax.black.swap, 92mm

De doos

De doos waarin de kast geleverd wordt is ronduit gigantisch, maar dat viel te verwachten met het formaat kast wat erin zit en om deze afdoende te beschermen. De doos wordt van onderen met 4 plastic klipjes vastgehouden, zodra deze zijn los geklikt kan je de deksel van de doos er vanaf tillen.



De kast is netjes verpakt, goed beschermt en in een plastic hoes, eigenlijk zoals je het mag verwachten.

Specificaties

De kast heeft enorm veel features die moeilijk in een paar woorden te beschrijven zijn, hieronder staan de specificaties van de kast uitgelijst.

• Kleur: Titanium Grijs
• Materiaal: Mesh, Staal, Plastic
• Materiaal- linker-zijpaneel: Tempered Glas, Staal
• Afmetingen (L x W x H): 556 x 279 x 540 mm (zonder uitsteeksels), 666 x 291 x 626 mm (incl. uitsteeksels)
• Moederbord Ondersteuning: Mini ITX, Micro ATX, ATX, E-ATX, SSI CEB, SSI EEB
• Expansie Slots: 8
• 5.25" Drive Bays: Niet beschikbaar
• 2.5" / 3.5" Drive Bays (Combo): 12
• 2.5" Drive Bays: 12
• I/O Paneel - USB Poorten: 1x USB 3.2 Gen 2 Type C, 4x USB 3.2 Gen 1 (3.0)
• I/O Paneel - Audio In / Uit: 1x 3.5mm 4 Poles Audio Jack, 1x 3.5mm Mic Jack
• I/O Paneel - Overig: 1x LED Controller A1 (ARGB Gen 2), 1x ARGB/PWM Hub
• Voor geïnstalleerde Fans - Voorkant: 2x SickleFlow PWM Performance Ed. 200mm
• Voor geïnstalleerde Fans - Achterkant: 2x SickleFlow PWM ARGB 120mm
• Voor geïnstalleerde Fans - Onderkant: 1x SickleFlow PWM ARGB 120mm
• Fan Ondersteuning - Bovenkant: 2x 200mm, 3x 140mm, 6x 120mm (Verwijder 480mm bracket)
• Fan Ondersteuning - Voorkant: 2x 200mm, 3x 120/140mm
• Fan Ondersteuning - Achterkant: 2x 120mm
• Fan Ondersteuning - Onderkant: 3x 120/140mm
• Fan Ondersteuning - Zijkant: 4x 120mm / 3x 140mm
• Radiator Ondersteuning - Bovenkant: t/m 2x 360mm / 1x 420mm
• Radiator Ondersteuning - Voorkant: t/m 420/360mm
• Radiator Ondersteuning - Achterkant: t/m 240mm
• Radiator Ondersteuning - Onderkant: t/m 420/360mm
• Radiator Ondersteuning - Zijkant: t/m 480/420mm
• CPU koeler ruimte (hoogte): 166mm / 6.53 inch
• Voeding ruimte: 200mm / 7.87"
• Videokaart ruimte (lengte): 490mm
• Kabelmanagement: Achter Moederbord 90-101mm
• Inbegrepen Accessories: Vertical Graphics Card Holder V3 + 165mm PCIe 4.0 Riser Kabel
• Stof Filters: Voorkant, Onderkant, Zijkant
• Voeding: Bevestiging onderkant, ATX
• Garantie: 2 jaar
• Grootte: Full Tower

Interieur

Het interieur is netjes zwart gespoten en doet enorm ruim aan, ook met de inbegrepen spiegel die te verplaatsen is geeft het de indruk dat de kast nog groter is dan hij eigenlijk is, dat geeft een extra mooi effect met RGB-fans alsof je een dubbele rij met fans hebt draaien.




Alle onderdelen binnen het interieur zijn sterk en voelen solide aan, daar is in ieder geval niet op bespaard. De flexibiliteit om de radiator mounts elders te verplaatsen is praktisch en maakt het mogelijk de kast nog meer naar eigen smaak in te richten.



Bij het moederbord tray is alles netjes voorzien van rubberen kabelgoten, maar hierbij moet wel de opmerking gemaakt worden dat bij het installeren van het E-ATX bord de Asus ROG Maximus Z790 Extreme dat de rubberen kabelgoten verwijdert moesten worden die meer naar links op het tray zitten, anders was mede door het backplate van het moederbord het hier niet mogelijk hem er normaal op te schroeven zonder te buigen.




Maar over de afwerking mag ik hier niet klagen.



Achter het deksel om de kabels te verbergen, die tevens HDD/SSD kan mounten, zitten de standaard kabels van de kast weggewerkt.



En hier de de kabelmanagement klemmen zichtbaar om de boel bij elkaar te houden, maar je zult zodra zien dat dit te klein bemeten is




Hier zijn ook de fan-controllers van de kast zelf zichtbaar inclusief met ARGB headers, standaard zijn er nog een paar poorten vrij.




Onder de HDD-bay zit het compartiment voor de voeding verscholen, die komt zijdelings te liggen, netjes op rubbers, met de fan gericht naar het zijpaneel waar ook ventilatie in aanwezig is met stoffilters.



Daarboven vind je het afneembare HDD-bay die ruimte heeft voor vier harde-schijven, maar later blijkt dat dit een warmtegeleidend blok wordt als er daadwerkelijk vier in zitten, het ding wordt vrij heet wegens de afwezigheid van actieve koeling in een afgezonderd compartiment.





Wat wel jammer is, is het compartiment achter het moederbord, want heb je een voeding met stugge kabels kan het een hels karwei worden om alle kabels goed te managen, laat staan passend te houden met het zijpaneel dicht. Het wat voor mij wel wat ruimer bemeten mogen zijn ook omdat de HDD-bay natuurlijk ruimte inneemt en je dus een smalle gleuf overhoudt tussen de ARGB controllers en de HDD-mounts aan de linkerzijde om alle kabels tussen te proppen, het deksel om de kabels 'te verschuilen' paste hierom niet eens meer.



Mocht je deze kast willen zou ik het zeker aanraden om voedingskabels te kopen die gevlochten zijn en dus ook makkelijker weg te werken zijn, en dan het liefst voor alle type kabels inclusief SATA.

Exterieur & Bouwkwaliteit

Het exterieur, tja over smaken vallen te twisten maar persoonlijk vind ik het er vrij bruut maar ook sterk gebouwd uitzien, iets wat ik tijdens het bouwen ook wel gemerkt heb. Het zal niet zomaar zijn dat er zaken zullen trillen in de kast. De zijpanelen kosten enige moeite om deze los te klikken van bovenaf dus houdt de kast goed vast, daarna til je ze gewoon omhoog.



Het enige puntje dat iets beter kon aansluiten is waar de voorpanelen de verbinding 'maken' met het voorpaneel bij het plastic aan de bovenzijde bij de zijkanten, dat lijkt niet helemaal passend te zijn zoals het zou moeten, daar kan omheen gekeken worden maar dat zou ik niet willen verwachten van een kast van €500,-

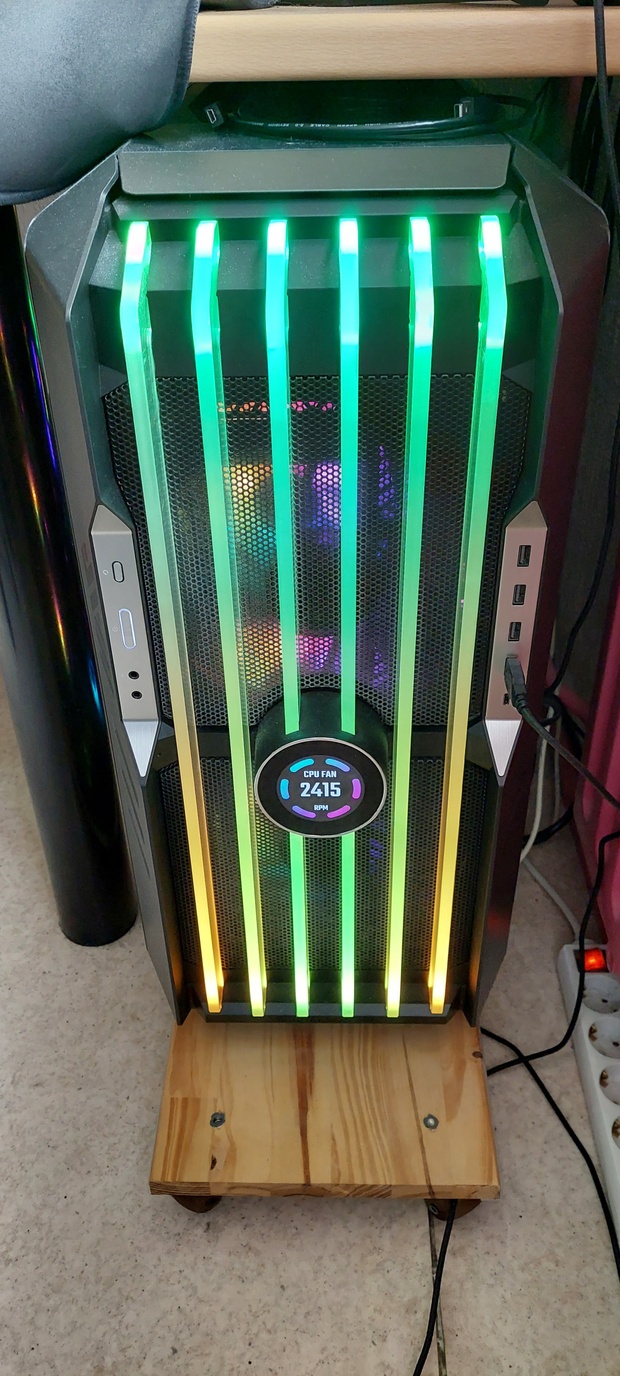

Het glazen front met het LCD paneel geeft een mooi effect en je kan de basale zaken van de hardware erop uitlezen.

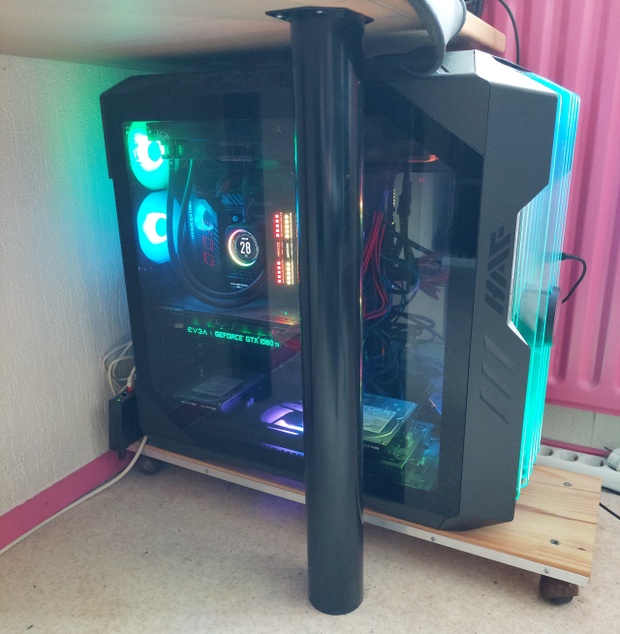

Via het gigantische glazen zijpaneel wordt de hardware mooi tentoon gesteld, het geeft een hoogwaardige indruk.




De kast zelf en de onderdelen ervan zoals het voorpaneel en het afneembare dak en deksel voelen enorm robuust en sterk aan, het heeft ook wel behoorlijk wat gewicht. Het zijpaneel zonder raam is ietsje flexibel maar het mag geen naam hebben, het glazen zijpaneel is gewoon sterk zoals je het mag verwachten.





Bij dit zijpaneel van de achterzijde zijn ook stoffilters aangebracht, deze zijn afneembaar en blijven zitten via magneetstrippen rondom.



Aan de voorkant is de power-knop rondom verlicht met een zwak wit licht, de reset knop dan weer niet. Het is overigens geen storend licht.




De onderkant van de kast mist helaas voetjes om de kast te verrijden, dit zou mijn inziens een niet-te-missen optioneel onderdeel moeten zijn van de kast want een bakbeest als deze til je niet even makkelijk op vanuit onder je bureau, tevens zijn de voetjes van anti-slip rubber dus dan gaat dat al helemaal fout. Tevens is hier het afneembare stoffilter onderin zichtbaar.



De oude HAF X kast had dit wel en mijn oude HAF XM mistte deze feature ook al, tijd dat dit wordt teruggebracht. Voor nu staat de kast op de houten plank die voor de XM was bedoelt, het past echt nét aan. Gelukkig houdt hij het gewicht ook.

Koeling

Ondanks het ontbreken van enige koeling bij het zijpaneel zoals bij de oudere kasten maakt het mesh-systeem aan de voorkant met in mijn geval 5 fans dit helemaal goed. Zodra de fans voor op een hogere snelheid worden ingesteld voel je de airflow aan de achterzijde behoorlijk toenemen, maar dat ligt uiteraard aan de configuratie die je in de kast zet.



Ik heb zelf de drie 140mm fans van de H170i waterkoeler (Corsair ML ELITE RGB PWM) aan de voorkant geplaatst in het radiator bracket die achter de twee gigantische 200mm 1000RPM sickle-flow ventilators van de kast is bevestigd, de RGB daarvan zit overigens nog wel op de commander aangesloten en vallen dus via iCUE te besturen. Met de applicatie FanControl is het dan voor mij mogelijk on-the-fly de fans aan de voorkant aan te passen naar wens, helaas krijgt de software de rest niet bestuurd van de kast.




Als de FanControl software het aan het systeem overlaat draaien de fans gewoon op basis van de CPU temperatuur dus dat is normaliter ook totaal geen issue, alles blijft netjes koel.



Aan de bovenkant van de kast huist de 420mm radiator met 6 Noctua NF-A14 3000RPM fans, zodra deze fans op maximaal worden gezet via iCUE (~2700-2750RPM) dan ontstaat er een hels kabaal die buiten makkelijk te horen is, de temperaturen van naastgelegen componenten alsmede de schijven in de HDD-bay dalen hierdoor enkele graden in temperatuur, maar het is totaal niet nodig voor de koeling van de processor om dit op deze snelheden te draaien, 1700-2000RPM is al meer dan zat op hoge lasten want hogere snelheden hebben niet echt impact daarop lijkt het, de radiator kan maar tot een bepaald punt zoveel warmte verwerken. Toegegeven is wel dat ik dit niet bekeken heb met de voorpaneel fans op maximaal.



Helaas heeft de achterzijde van de kast geen actieve koeling, dit kan zorgen dat harde schijven die van zichzelf al vrij warm worden daar makkelijk oververhit kunnen raken, zo liep de HGST 7K4000 al richting de 58°C bij normale kamer temperaturen van 23°C. Dat is dus een flinke misser.



Hierom heb ik twee harde schijven uit de bay gehaald en elders geplaatst dan oorspronkelijk de bedoeling was, nu zitten er twee schijven in en een Samsung 860 Pro 2TB SSD er los in waar nu twee Noctua NF-A9x14 HS-PWM los in de bay zijn gelegd om de schijven te koelen.




Dat heeft een groot effect want de eerdergenoemde schijf is nu maar 43°C bij een kamertemperatuur van 29°C. De fans zijn wegens het al in gebruik hebben van alle fan headers aangesloten op CPU-OPT header met een Noctua NA-SYC1 4-Pin Y-Split kabel van het moederbord zodat deze via de CPU-temperatuur gestuurd worden, maar in de praktijk draaien ze gewoon maximaal zonder echt hoorbaar te zijn.






Dit is dus echt serieus een punt die CoolerMaster heeft laten vallen, want waar de eerdere HAF kasten netjes een toegankelijke HDD-bay hadden gekoeld door een 200mm of 230mm fan is dat hier dus niet het geval.




Als je meer informatie wilt lezen wat betreft de koeling in de kast en de resultaten ervan kan je beter even naar de al eerder gemaakte reviews kijken:

• https://tweakers.net/prod...core-i9-13900k-boxed.html
• https://tweakers.net/prod...icue-h170i-elite-lcd.html

Software

De CoolerMasterPlus software verzorgt het besturen van de RGB van het glazen voorpaneel alsmede de standaard geïnstalleerde fans van CM zelf aan de achter en onderkant. De twee 200mm fans die voorin zitten hebben geen RGB.

Tevens stuurt deze software de informatie door voor het LCD paneel aan de voorkant, het geheten IRIS LCD, omdat het een cirkelvormig scherm is.



Hierbij moet wel de opmerking geplaatst worden dat het updaten van de firmware het IRIS LCD paneel een beetje spartaans gaat, maar het is wel nodig dit uit te voeren alvorens het mogelijk is het LCD binnen de nieuwe MasterPlus software te kunnen gebruiken.

Let hierbij op de firmware updater in de root van je drive in een map te zetten!
Doe je dit niet zal de firmware updater kunnen falen omdat het pad te lang is!



Hieronder is het correcte firmware update proces weergegeven:





Na het flashen van de firmware van het IRIS LCD paneel was het nodig de PC geheel te rebooten omdat de CM software nog altijd niet zag dat het spul geüpdatet was.

De handleiding voor het updaten kan hier gevonden worden:
https://landing.coolermaster.com/faq/iris-lcd-bios-update/
https://coolermaster.egnyte.com/dl/kUGdbDCPyI

En de firmware updater:
https://coolermaster.egnyte.com/dl/y2OCifAcQY

Ik kwam er overigens tussendoor ook achter dat het IRIS LCD scherm op Android 4.4.2 draaide via de tool scrcpy.



Met het IRIS LCD paneel kan je het volgende weergeven via de software:

• CPU Kloksnelheid
• GPU Kloksnelheid
• CPU Temperatuur
• GPU Temperatuur
• CPU Verbruik
• GPU Verbruik
• RAM Verbruik
• APM (Actions Per Minute, geen idee wat dit betekent overigens)
• Fan RPM van 6 verschillende fans inclusief CPU (bij mij rapporteert hij overal de CPU snelheid)
• Ping (in miliseconden)
• Microfoon status

En natuurlijk vallen er gifjes en plaatjes zelf toe te voegen via de software of een tijdklok zowel digitaal als analoog tonen. Het kleurenschema van al deze weergaves kan ook aangepast worden.



Tevens is het mogelijk van de afbeeldingen of statistieken een weergave van 5 verschillende in te stellen zodat deze opeenvolgend achter elkaar getoond worden, hiervan kan ook de snelheid aangepast worden van hoelang dit per onderdeel getoond wordt.



Voor de RGB is er een tal van zaken mogelijk en de RGB instellingen worden ook onthouden ook als de software niet draaiende is, uiteraard telt dit dan ook alleen voor de fans die standaard zijn aangesloten via de ARGB GEN2 controller van CoolerMaster en dus ook het glazen voorpaneel.



Hiervoor treed ik niet al teveel in detail want dat is teveel om uit te leggen, maar in het kort:

• Met de lightingmaker kan je een eigen lichtshow bouwen per RGB kanaal op basis van tijd.
• De weergave op de monitor laten volgen.
• Statische kleur(en)
• Breathing effect
• Kleuren cyclen
• Recoil effect
• Stars effect
• Fireball effect
• Reload effect
• Refill effect
• Fill flow effect
• Regenboog effect

Maar er is ook een 'demo' mode aanwezig die de mogelijkheden in het kort laten zien die mogelijk zijn met de RGB met verschillende effecten, multilayer laat het ook toe via de ARGB GEN2 controller per RGB kanaal een ander effect te kiezen, maar je kan ook alle RGB gewoon uitzetten.

De Demo mode:


Het glazen frontpaneel wordt overigens van boven en van onderen belicht, het zijn twee aparte zones die dus ook apart instelbaar zijn om wat gekke combinaties mee te maken.



Als je voor de Custom mode kiest kan je ook ieder individueel RGB LED een aparte kleur toewijzen.



Hieronder een aantal screenshots:

Extras

Als extra krijg je een De CoolerMaster Vertical Graphics Card Holder V3 die bij de kast is inbegrepen, ik heb hem zelf nog niet geprobeerd of uitgepakt maar dit zal de uitkomst moeten zijn als je grotere videokaarten wilt installeren die anders het glazen zijpaneel zouden kunnen blokkeren. De 165mm Riser kabel die is bijgeleverd is voorzien van PCI-E 4.0




Verder heb je een net doosje waar alle schroeven en toebehoren van de kast inzitten.

Tot slot

Hoewel het een geweldige kast is, als je de tijd neemt ervoor alles netjes weg te werken, om te zien, heeft het op de praktijk wel wat op aan te merken. Hierdoor kan ik niet anders zeggen dat de kast blijft steken op 4 sterren van de vijf.

Hopelijk zijn dit leerpunten voor CoolerMaster om te verbeteren, want praktischer in gebruik zoals het bij de oude HAF 922, X en XM kasten was, is dit het bij lange na niet op meerdere vlakken zowel op koeling aan de achterzijde als de manier van het bevestigen van HDDs, hoewel je zou kunnen zeggen dat de gemiddelde gebruiker niet zoveel opslag installeert moet je er wel bij nadenken dat de kast er wel voor bedoelt is om deze mogelijkheden te bieden, dan moet dat ook op een goede manier gebeuren.

Ook bij het bevestigen van de fans in het bovenpaneel is het door de wirwar van mesh lastig te zien waar de bevestigingspunten nu echt zitten, tevens laat de RGB vanwege de toegenomen complexiteit van de controllers en het aantal fans zich niet makkelijk sturen door applicaties van derden, zoals RGB Signal of FanControl. Je bent dus het beste af met de software van CM zelf.

Maar als je een balls-to-the-wall kast zoekt en je neemt er de tijd voor en je gaat meerdere waterkoeling radiators monteren dan ben je met deze kast enorm geholpen en hij biedt echt een enorme airflow om je apparatuur koel te houden.
