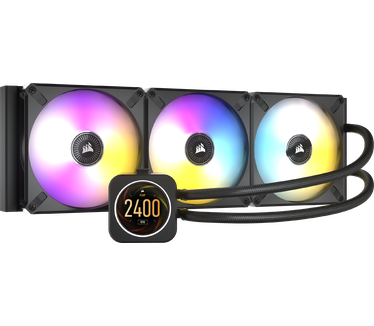

Corsair iCUE H170i ELITE LCD

Inleiding

Laat ik allereerst Azerty maar bedanken, het eerste gekochte exemplaar was zo krom als een banaan waardoor de fans niet te monteren waren. Waterkoeler hierom dus terug gestuurd.



Om het RMA-proces sneller te laten verlopen er tijdens de RMA een nieuwe laten bestellen en bezorgen, wel tegen meerprijs gezien deze tijdelijk gestegen was t.a.v de originele prijs van het eerste exemplaar.



Dat bleek geen probleem, Azerty heeft zowel de transport kosten van het terugsturen als de meerprijs voor het vervangende exemplaar volledig vergoed en dus heeft het me enkel de originele prijs gekost.



Enkel jammer dat mogelijk Corsair dus niet goed genoeg let op de kwaliteit van hun geleverde producten want dit soort dingen zouden haast geautomatiseerd met laser-checks wel nagelopen kunnen worden of de producten niet te krom zijn en buiten specificaties vallen.



Dit heeft helaas wel het bouwen van de PC met een week vertraagd.

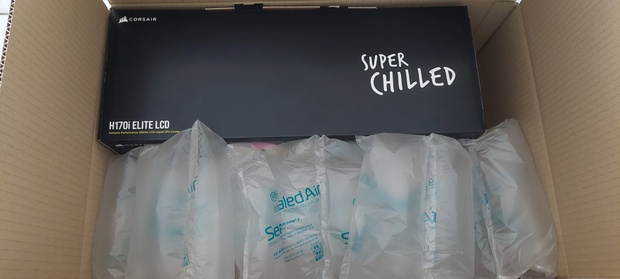

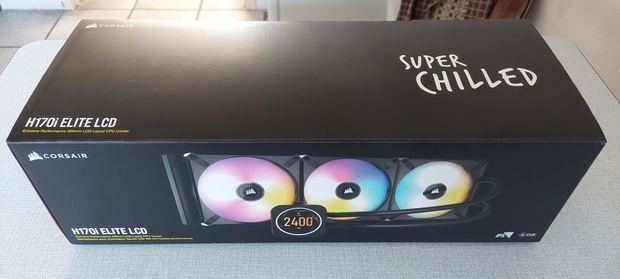

Inhoud doos

Het volgende zit er in de doos bijgeleverd:

• De waterkoeler zelf + LCD & pomp.

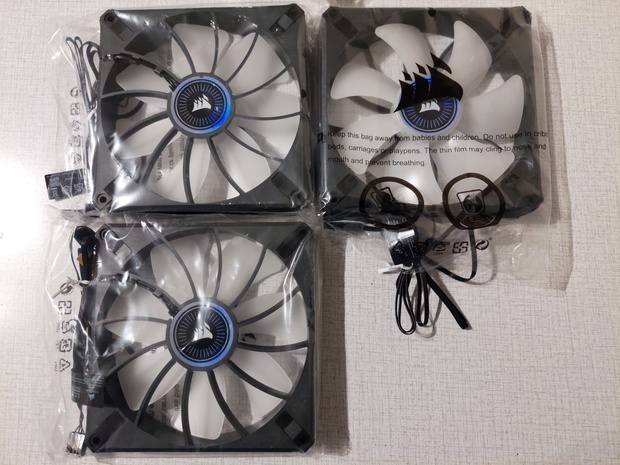

• Drie Corsair iCUE ML140 RGB Elite Zwart fans

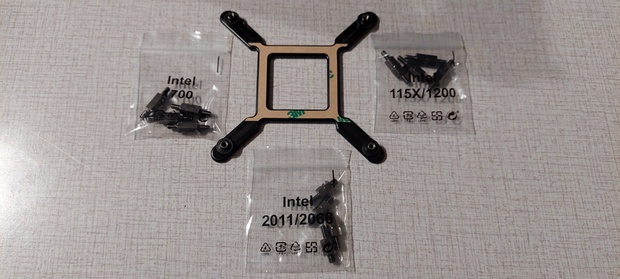

• Brackets voor Intel (LGA-1700, 1200, 1150, 1151, 1155, 1156, 1366, 2011, 2066)
• Brackets voor AMD (AM5, AM4, sTRX4, STR4)
• Een zakje met alle benodigde schroeven inclusief voor 6-fans configuraties
• Een Y-splitter voor USB 2.0 header. (voor pomp + Corsair Commander CORE)
• De Corsair Commander CORE fan-controller met 6 4-pin fan-headers & 6 RGB headers.

Let op: verwijder de sticker niet van de backplate!
Dit is juist om te voorkomen dat er metaal-contact is met de backplate van het moederbord.
Als je deze loshaalt zal deze blijven vastplakken aan je backplate van het moederbord en mogelijk lastig los te halen zijn!



Koelpasta zit al op de waterkoeler, haal je deze echter los dien je deze te vervangen.
Naar mijn weten is dit altijd de Shin-Etsu geweest, mogelijk deze:
https://www.microsi.com/a...im-2/thermal-grease-g751/

Specificaties

De specificaties zijn als volgt:

Materiaal: Aluminium
iCUE ondersteuning: Ja
Tube-lengte: 450mm
Tubing-materiaal: Zwart gevlochten met laag-permeatie rubber.
Coldplate dimensies: 56x56mm
Gewicht: 1.45kg
Radiator-grootte: 420mm

LCD Schermgrootte: 2.1" inch
LCD Native resolutie: 480x480 pixels
LCD Maximale resolutie: 480x480 pixels
LCD Verversingssnelheid: 30Hz
LCD helderheid: 600 Nits
LCD Display kleuren: 16.7M (8-bit RGB)
LCD Display technologie: IPS
LCD Display oppervlak: Glossy

Fan dimensies: 140mm×25mm
Fan luchtverplaatsing: 15 t/m 82.9CFM
Fan statische luchtdruk: 0.30 t/m 2.06 mm H₂O.
Geluidssterkte: 10 t/m 31.8 dB/A

Het nieuwe exemplaar & installatiegemak

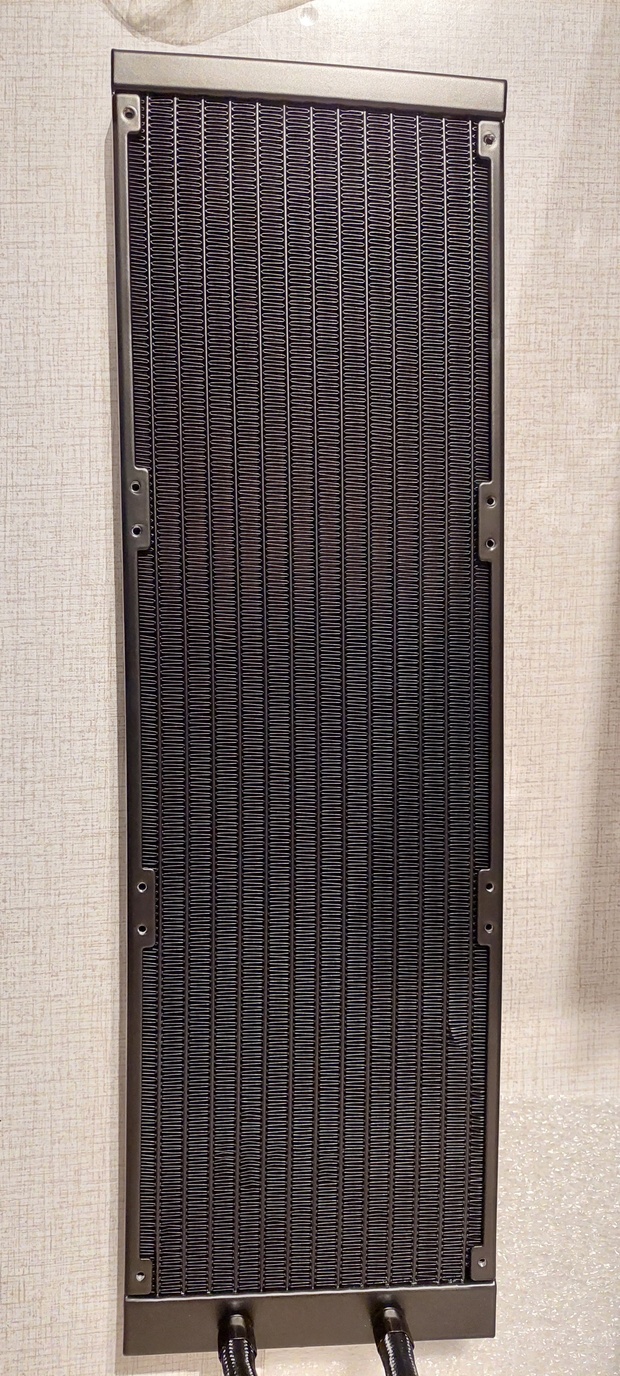

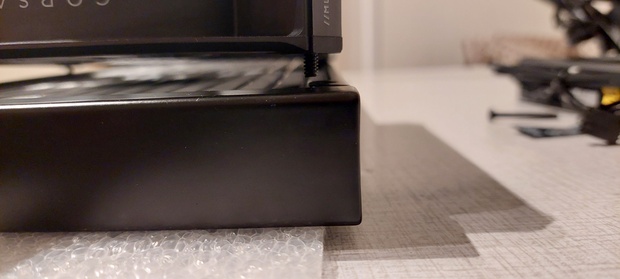

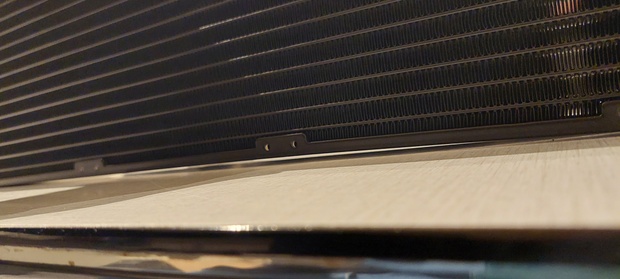

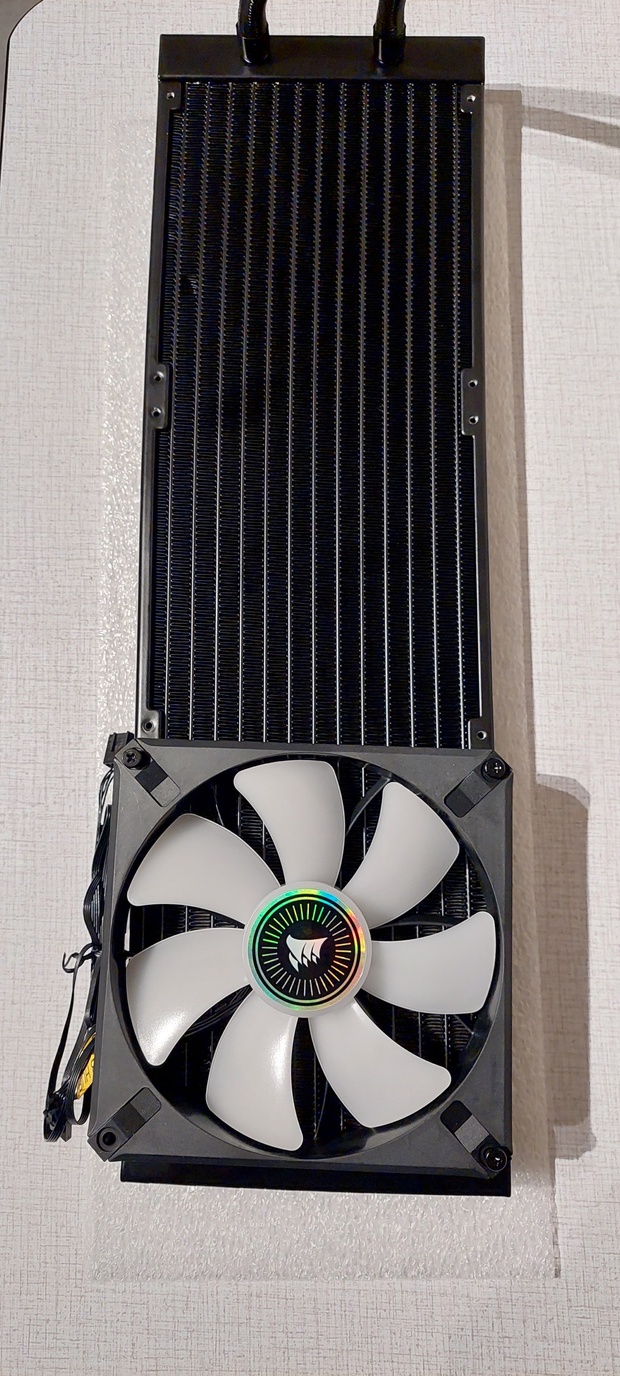

Het vervangende exemplaar heeft er ook een kleine knik in zitten bij de radiator, en hoewel de fans vrij strak tegen elkaar gemonteerd zijn met enige moeite en precisie is het wel passend gekregen.




Installatiegemak krijgt hierom maar een voldoende want dit kan beter.



Draai ook de schroeven niet te strak aan, vast is vast, de fans zullen niet zomaar loskomen van de radiator en bovendien wil je het metaal wat niet al te sterk lijkt niet dol draaien.
Let ook goed op de handleiding, gebruik de afstand ringetjes waar aangegeven.



Het fijne is wel dat er standaard 24 schroeven zijn bijgeleverd, genoeg dus om een 6-fan push-pull configuratie op te zetten.

Echter de Corsair Commander CORE header, de brede aansluiting die aan de zijkant wordt aangesloten, moet wel op de juiste manier en goed aangedrukt zitten anders gaat de pomp niet draaien!



Tevens kreeg ik direct bij eerste installatie een rood driehoek in het LCD scherm te zien, die krijg je ook te zien als de pomp wel draait dus wees niet direct in paniek.




Je zal via de Corsair iCUE software firmware upgrades moeten uitvoeren, na een beetje geklooi zal het uiteindelijk moeten functioneren.

Uiterlijk (fans)

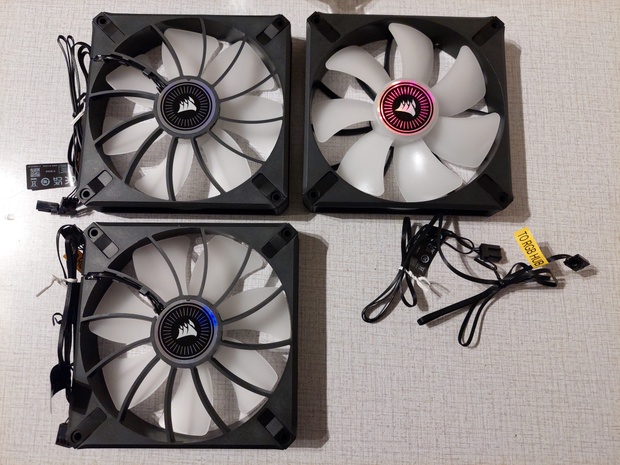

De standaard fans lijm-druppels om de bekabeling binnen het frame te houden.



Dit oogt niet zo netjes en kan beter, JayzTwoCents heeft hier ook over geklaagd:



Wel met de voetnoot dat bij montage op de waterkoeler deze lijmdruppels niet zichtbaar zijn, want de kant waar het beschermende frame zit is de kant waar de airflow naartoe blaast, Jay had hier dus ook de fans verkeerd omzitten. Echter in een kast zoals een front-intake kan je dit dus wel zien aan de binnenkant.

Configuratie & Koelprestaties

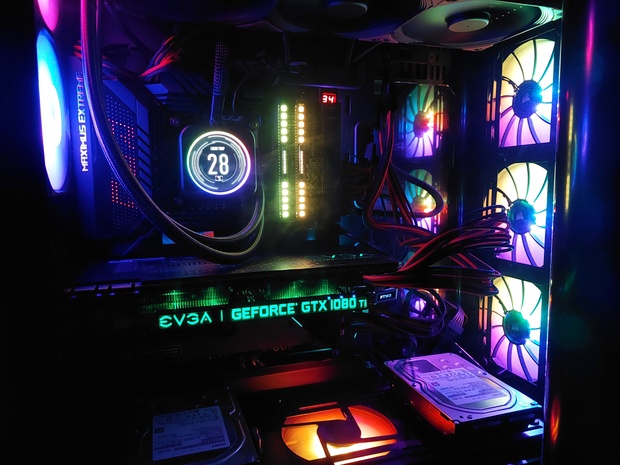

Het spul moet een i9 13900K koelhouden, beest van een processor maar ook met bijbehorend verbruik en warmte.

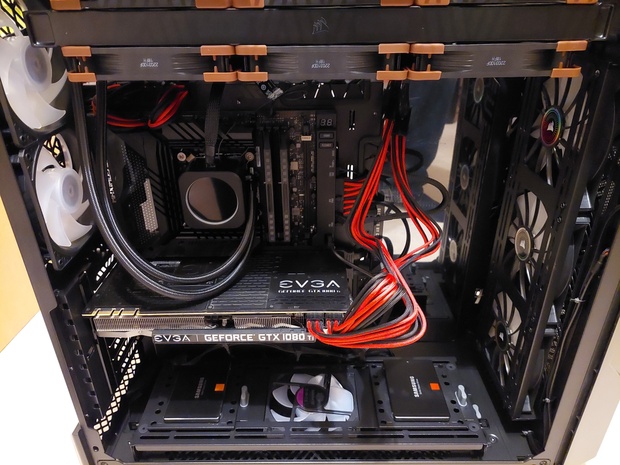

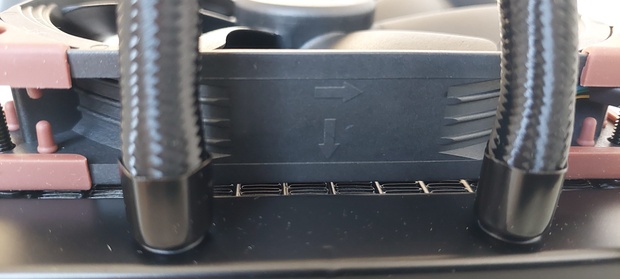

Er is een push-pull configuratie gemaakt met 6 Noctua NF-A14 IndustrialPPC-3000RPM fans.



De originele fans (Corsair iCUE ML140 RGB Elite Zwart) die in de doos zijn meegekomen heb ik niet op de radiator geïnstalleerd, deze zitten vooraan in de radiator-bracket van de HAF 700 EVO behuizing gemonteerd als extra in-take fans achter de standaard geïnstalleerde 200MM SickleFlow fans van Cooler Master. Fans zijn aangesloten via de fan-hub van de behuizing zelf terwijl de RGB-connectoren zijn aangesloten op de Corsair Commander CORE voor de aansturing.




Dit heeft als reden dat normaliter de standaard Corsair fans in het verleden veel lawaai maakten met oudere modellen maar niet zo goed konden koelen als de Noctua fans dat kunnen.
Maar het moet gezegd worden, ondanks dat er wel geluid vanaf komt, lijken dit prettige fans en het RGB ziet er mooi uit.



Maar de i9 13900K heeft meer nodig dan RGB om koel te blijven dus hierom een krachtigere configuratie uit voorzichtigheid en het niet later hoeven demonteren van alle zooi om de fans te verwisselen. Wat de levensduur van de Corsair fans zal zijn moet nog blijken maar de Noctua fans zijn doorgaans niet kapot te krijgen.

Koelprestaties

Daar kan ik vrij kort over zijn, dat is uitmuntend.
Het lukt het ding een i9 13900K tijdens het verbruik van 310W met een relatief kleine undervolt van -0.04v tijdens een onrealistische FPU-stress van Aida64 (vergelijkbaar met Prime95) de processor net onder de 100°C te houden.
Hetzelfde geldt voor Prime95.





Inmiddels is een undervolt van -0.06v toegepast en een 10-minuten benchmark run van Cinebench R23 is de heetste temperatuur gemeten 'maar' 91°C graden.

Ik zal dit even van de Intel Core i9 13900K review over kopiëren:

i9 13900K - Single-run multi-threaded @ -0.06v Offset (285W):

i9 13900k - 10minute-run multi-threaded @ -0.06v Offset (290W):


De temperatuur van de single-run:


Bij de 10-minuten run @ -0.06v piekte hij maximaal tot 91°C op de P-cores:


Al met al prima te noemen dus, de koeler is wel geschikt voor deze processor met een beetje tweaken.

Corsair iCUE Software

Zal hier niet echt uitgebreid op ingaan, maar wil wel even een inkijkje geven wat de software allemaal voor functionaliteiten brengt.
Hieronder een lijstje met screenshots.

Tot Slot:

Als je een beest van een AIO koeler zoekt is dit denk ik wel één van de goede keuzes die je kan maken, ik hoop echter dat je wel een goed recht exemplaar krijgt. Heb je een processor met een hoog verbruik zoals de AMD 7950X of Intel Core i9 13900K raad ik het sowieso aan er 6 fans op te zetten, het kan een paar graden schelen.

De software, buiten dat de pomp geen vaste snelheid ingesteld kan krijgen, is makkelijk te gebruiken en overzichtelijk, heel veel configuratie is mogelijk betreft de verlichting e.d en de fan profielen doen hun werk zonder dat de software draait.

Al met al een aanrader, wel met een prijskaartje.
