Philips Hue Dimmer Switch

Philips HUE Dimmer Switch V2
"Eindgebruikers Review/Info/Uitleg", Technisch niveau: Simpel, bijgewerkt: 06-12-2022 (Change log)
Geschatte leestijd is 55-75 minuten, zonder het bestuderen van de vele (samengestelde) foto's/plaatjes.
Gebruik de "Inhoudsopgave" en de "Terug naar Inhoudsopgave bovenaan" als je niet alles wilt lezen of als je op zoek ben naar een specifiek hoofdstuk.

Change log

21-10-2022: 14.00u. Bijna alle VET afkortingen/begrippen "ontvet" . De underscores uit de
.....................start-samenvatting gehaald. Dit om de leesbaarheid te vergroten (zie ook reacties).
23-10-2022; toegevoegde tekst /begrippen aan hoofdstukken (evt. nieuwe sub-hoofdstukjes);
………..........“D1: De V2 documentatie”; Unlink Hue-knop en ontbreken Bluetooth spec.
……..........…“D3: De stappen om de V2 aan de XT2-plus te (un)Pairen”; Unpair uitleg
..........………”D3: De stappen om de V2 aan een Osram/Livarno-RGB lamp te (un)Linken"; Unlink uitleg
23-10-2022; hdfdstk toegev: “D3: Opslag Pair, Link, Bind informatie V2 en/of XT2-plus / Led informatie"
24-10-2022: hdfdstk toegev: “D4: V2 met Zigbee Home Assistant"
27-10-2022: 220 Volt verandert in 230 Volt. De norm in de EU sinds 1989
.....................(met dank aan Tweaker Soepstengel)
31-10-2022: hdfdstk toegev: "D2: 2 of meer V2’s, welke is welke V2" met foto
....................hdfdstk toegev: "D2: Je eigen cover of frontje voor de echte 3D Tweaker" met foto
06-12-2022: toegevoegd tekst /foto over de "magneten" werking in hfstk "D1: De bouw V1 versus de V2".

.
Terug naar Inhoudsopgave bovenaan
.

Introductie

De hoofd “Min-/Plus-Punten” zijn al vermeld hierboven en worden in dit “uitgebreide deel” niet herhaald. Zoals de trouwe fans van de auteur zijn reviews al weten, blinkt hij niet uit in glossy foto’s van het product, maar meer in veel plaatjes die hopelijk zinvolle informatie geven.
Bij (bijna) ieder hoofdstuk staat vooraan D1 , D2, D3 of D4. Zo weet je over welke onderdeel het gaat (zie de intro's hieronder). Zijn de foto's tussen de tekst niet scherp (= vooral bij scherm-afdruk, tekst) dan kun je ze achteraan "los bekijken" en scherp uitvergroten.
.
Terug naar Inhoudsopgave bovenaan

D1 intro: Philips HUE (V2)

Deze review gaat in het 1ste deel (D1) over de Philips HUE dimmer-switch-V2 (dimmer / schakelaar), kortweg de V2. Philips noemt de V2 het “nieuwste model”. De V2 wordt hier ook vergeleken qua bouw met zijn voorganger de Philips HUE dimmer-switch-V1, kortweg de V1.
Deze review gaat NIET over hoe de V2 samenwerkt met de Philips HUE Bridge (kortweg de Bridge) en de Philips HUE App. Dit omdat de auteur deze Bridge en bijbehorende App niet heeft en omdat het internet hier al mee “vol staat” . Dit geldt voor een hele hoop zaken van de V2, die om deze reden niet in deze review gemeld/behandeld worden.

Terug naar Inhoudsopgave bovenaan

D2 Intro: V2 oplossing voor domme of juist slimme lampen

Het 2de deel van de review/uitleg (D2) over de V2 biedt ook een mogelijk een oplossing voor het probleem “Slimme Lamp is DOM bij gebruik voor Alarmering of iets anders kritisch” beschreven in BIJLAGE 01 van:
forumtopic: Waar moet een draadloos DIY Alarm met smarthome aan voldoen
De auteur is al 3 keer gevraagd door Lupus Electronics fans/gebruikers een oplossing te geven/schrijven om een bestaande 230 Volt lichtschakelaar (functioneel) te vervangen zonder moeilijke toestanden met 230 Volt bedrading (o.a. extra blauwe draad) of het plaatsen van een “bypass module” bij een slimme of domme lamp. Hierbij moet dan ook nog eens de partner tevreden blijven, daar die terecht niet gediend is van al dat smarthome “speelgoed” met o.a. de App op de Smartphone. Zonder in rolpatronen te willen vervallen; Een niet technische man moet dit klusje kunnen klaren, zonder dat zijn vrouw boos wordt (of is het toch omgekeerd of nog weer anders ).
Deze oplossing werkt natuurlijk ook voor Philips HUE fans of fans van andere merken waarmee de V2 goed werkt.

Terug naar Inhoudsopgave bovenaan

D3 Intro: V2 voor de XT2-plus Hub & Osram en Livarno-RGB lamp

Dit 3de deel (D3) van de review/uitleg gaat over hoe de V2 werkt met het Alarm/Smarthome systeem van Lupus Electronics, de XT2-plus Hub (kortweg de XT2-plus), de Zigbee Osram Smart+ LED-lamp E27 Classic warm-wit (kortweg de Osram lamp) en de Zigbee Lidl Livarno E27 led RBG lamp (kortweg de Livarno-RGB lamp). Die laatste lamp kan van “kleur veranderen” ! Het kan zijn dat de V2 ook op deze manier werkt met andere merken Zigbee Hubs en lampen.
Zie ook de reviews van de XT2-plus en de Osram lamp:
Lupus Electronics XT2 Plus Main Panel review door Antonio di
Osram Smart+ LED-lamp E27 Classic (warm-wit) review door Antonio di
In deze review gaat het NIET over de lichtkwaliteit van de Osram lamp (kwaliteit: redelijk goed) en de Livarno-RGB lamp (kwaliteit: voor kleuren een laagvlieger, voor wit redelijk goed) .

D4 Intro: V2 en Home Assistant smarthome

Dit vierde deel D4 gaat kort over de werking van de V2 op een Home Assistant Smarthome Hub.
Home Assistant is gratis smarthome software die ook Zigbee ondersteunen.
Ik heb hiervoor Zigbee Home Assistant gebruikt (kortweg ZHA) en niet Zigbee2MQTT onder Home Assistant.

Foto hieronder: Een grappig plaatje no. 1

.
Terug naar Inhoudsopgave bovenaan
.

Gebruikte Begrippen / Afkortingen

Om een “eindgebruiker” op weg te helpen in deze digitale wereld en om spraakverwarring te voorkomen, volgt hieronder een lijstje met in simpele en niet technisch taal, uitleg van begrippen/afkortingen die in deze review gebruikt worden en nog niet in de “Introductie” zijn benoemd.
Controller…..= Een component voor het bedienen van een ander component. Bijvoorbeeld
…………………een afstandbediening voor een slimme lamp. De V2 is dus een
………………..Controller.
Lokaal-direct = Hiermee wordt bedoeld dat een Controller rechtstreeks/direct een
…………………component bedient zonder tussenkomst van een Bridge, Hub,
…………………Gateway, Router etc.. Zie ook ZLL.
Zigbee-3.0…..= Het huidige draadloze Zigbee protocol/signaal (10-10-2022), die in praktijk
…………………alleen de draadloze 2,4GHz frequentie gebruikt. De 868MHz frequentie is
…………………onderdeel van Zigbee maar wordt niet gebruikt bij Zigbee consumenten
…………………toepassingen. Zigbee-3.0 ondersteunt ZLL en HA.
ZLL………......= Zigbee Light Link. Een onderdeel van het draadloze Zigbee protocol/signaal
…………………dat onder andere Lokaal-direct bediening van componenten
…………………mogelijk maakt. Het Lokaal-direct deel wordt bij dit Zigbee vaak
…………………ook Touch Link genoemd. Dit Touch Link deel van
…………………ZLL ondersteunt een beperkt aantal functies zoals o.a. een
…………………Controller van dichtbij (binnen 15cm) Linken aan een
…………………component, licht AAN/UIT/DIMMEN. Zigbee-3.0 ondersteunt ook
…………………ZLL. Touch Link wordt voornamelijk gebruikt bij lampen en
…………………bij andere componenten die licht bedienen.
HA……….…..= Zigbee Home Automation. Zigbee-3.0 ondersteunt ook HA.
Bluetooth……= Een draadloos protocol/signaal dat gebruik maakt van de 2,4GHz frequentie
…………………voor Lokaal-direct bediening/geluid-overdracht/autorisatie/etc.. Er is
…………………ook een BLE-versie met een mesh-netwerk, een ver bereik en een laag
…………………energie verbruik, maar deze is hier niet van toepassing. In deze review gaat
…………………Bluetooth alleen over Lokaal-direct bediening/instelling.
Linken………= Het Lokaal-direct verbinden van een Controller aan/van een
…………………Slim component (meestal een Zigbee en/of Bluetooth lamp) via ZLL
…………………of Bluetooth.
Pairen……….= Het Pairen / koppelen van een Zigbee component aan de Zigbee
…………………Hub/Bridge/Cloud.
Binden………= Het koppelen van functies aan “knoppen” van een Controller.
RTFM………= Read The Fucking Manual (F mag ook staan voor “Friendly”). Een
…………………Amerikaans Engelse uitdrukking die kortweg inhoud: Je dient de
…………………handleiding te lezen alvorens vragen te stellen die daarin al beantwoord zijn.
SoC…………= Is de afkorting van “System On a Chip”. Het is een geïntegreerde schakeling
…………………(IC) die alle componenten van een computer of elektronisch systeem
…………………samenvoegt in de behuizing van een enkele chip. Het kan zowel digitale,
…………………analoge, hybride en RF-functies bevatten (bijv. Zigbee-3.0 en/of
…………………Bluetooth). Een “Alles in 1 Chip” dus.
WebUI………= Hier; het benaderen van een Hub/Gateway/Bridge via een
…………………Webbrowser sessie, bijvoorbeeld via de Firefox, de Chrome of de Edge
…………………Webbrowser. Vooral handig op een PC/monitor en/of laptop vanwege het
…………………(veel) grotere scherm.

Vooral om een goed onderscheid te maken tussen de verschillende verbindingen/koppelingen is er gekozen voor de 3 verschillende woorden Pairen, Binden en Linken. Want het zijn toch echt verschillende zaken. Door verschillende Platforms en Merken kunnen deze 3 woorden ook weer “anders” gebruikt worden als hier . Taalkundig blijft het een Linke business .
.
Terug naar Inhoudsopgave bovenaan
.

D1: Omvang van de V2 Levering

.

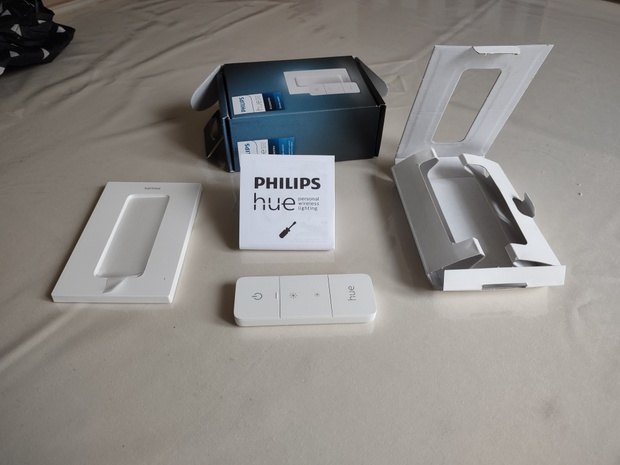

Foto hieronder: Omvang levering

Wat wordt er nu uiteindelijk geleverd:
– Controller (afstandsbediening) met batterij en ingebouwde magneet.
– Wandhouder met een metaal plaatje waarin de Controller is op te bergen.
– Een papieren instructieblad.
– Een papieren productverklaring.
– Verpakkingsdoos met aan de buitenkant een aantal (reclame) product specificaties.
.
Foto hieronder: De papieren productverklaring.

..
Terug naar Inhoudsopgave bovenaan
.

D1: De V2 documentatie

Het papieren instructieblad is bedoeld om je op weg te helpen met het idee dat het gebruik van de V2 en een App of eventueel een WebUI zich zelf wijst. Dit is voor een flink deel waar en zeker bij het gebruik van vooral/alleen Philips HUE spullen. Op de Philips HUE website staat de overige informatie vooral (weer) voor Philips HUE spullen. De informatie staat verspreid tussen de vele foto’s en bij de Frequently Asked Question (FAQ). Ik verlang niet terug naar de tijd dat Philips van ieder apparaat een technisch tekening van de printplaat en alle onderdelen hierop, bij ieder product toevoegde. Echter een “alles omvattende” PDF gebruikershandleiding met ook technisch uitleg zou toch wel fijn geweest zijn .
Ander punt van de documentatie is, dat die vaak NIET bijgewerkt en/of incompleet is. Zo staat bij de spec's niet dat de V2 ook Bluetooth aan boord heeft. Van de Linked componenten staat gespecificeerd dat het (ont)unLinken kan door 10 seconden de UIT knop in de drukken. Dat is zo bij de V1 maar bij de V2 werkt dit toch echt door de HUE-knop 10 seconden in te drukken. Er staat nergens dat het (ont)unLinken van 2 lampen die dicht bij elkaar zitten in 1 keer gebeurd, terwijl het Linken wel per stuk gaat, etc..
Het zou ook fijn zijn als de spec’s (liefst PDF) direct aan een product gekoppeld zijn, dat is hier NIET het geval met de V2 op de Philips Hue website.
Je kunt je natuurlijk opgeven als “Developer” bij Philips HUE en dan krijgt je toegang tot de meer technisch informatie (API ect.). Maar goed wie gaat dat doen. Daarom mijn poging in deze review ook te beschrijven hoe de V2 meer technisch werkt en hoe die met andere merken (Hubs en Componenten) ook prima/goed te gebruiken is.
Als iemand fouten c.q. zinvolle toevoegingen aan mij meldt, dan zal ik het in de review verwerken. Dan kan ik ook weer aan mensen die vragen stellen die al beantwoord zijn in de Review roepen: RTFM (of is het nu RTFR )

Foto hieronder: Het papieren instructieblad (start instructie)

Terug naar Inhoudsopgave bovenaan
.

D1: De V2 specificaties

Zowel op het instructieblad, de productverklaring als op de doos staan specificaties van de V2. Het bijna complete overzicht van alle specificaties staat op Philips HUE website (onder “Ondersteuning”). Hier volgt een handzame samenvatting van die V2 specificaties:
Materiaal.....................……………: kunststof / wit
Vochtigheid wanneer in werking…: 0%<H<80% (niet-condenserend)
Temperatuur wanneer in werking..: 0 °C t/m 40 °C
Draagbaar.....................…………..: Ja
Afmetingen product in houder..….: Hoogte 12,5cm / Lengte 1,5cm / Breedte 8,0cm
Nettogewicht..................…………: 76 gram
Levensduur....................………….: 50.000 indrukken (hopelijk per knop? )
Aantal te configureren knoppen….: 2 (met Bridge), bij XT2-plus alleen de HUE-knop
Batterijtype..................…………...: CR - knoopcel / Inclusief batterij / 1 x CR2032
Frequentieband................………...: 2400 – 2483,5 MHz (2,4GHz – 2,4835GHz)
IP-waarde.....................…………..: IP20
Max. aantal lampen per schakelaar.: 10 indien niet gekoppeld met Bridge
Minimale levensduur batterij..….......: 2 jaar (ook afhankelijk van het gebruik)
Montagemogelijkheden..........….......: los / muur / door auteur toegevoegd: elektra-inbouwpot.
….(schroeven/pluggen/boutjes….......Met plakstrip (zit al op wandhouder), schroeven/pluggen
….niet meegeleverd…………).….......en met boutjes voor bijvoorbeeld de elektra-inbouwpot
Software geschikt voor upgrades.....: via Bridge
ZigBee Light Link.............……….....: IEEE 802.15.4 Protocol
Inhoud van de doos............……......: Controller, V2 en bijbehorende wandhouder
Standaard App..........…………….....: Philips HUE App: iOS >= 13, Android >= 8.0 bij Bridge
…………………………………............Voor de XT2-plus wordt de Lupus-App/WebUI
…………………………………….........gebruikt.
.
Foto hieronder: De doos met een aantal specificaties

.
Terug naar Inhoudsopgave bovenaan
.

D1: V2 Maten / Afmetingen

Hieronder volgen een aantal foto’s waarop je hopelijk alle maten van de V2 kunt aflezen. Philip HUE vermeldt namelijk niet alle maten. Er staat bijvoorbeeld niets over de afstand tussen de gaten op het muurplaat van de wandhouder. Die muurplaat past op een standaard elektro-inbouwdoos (EU maat).

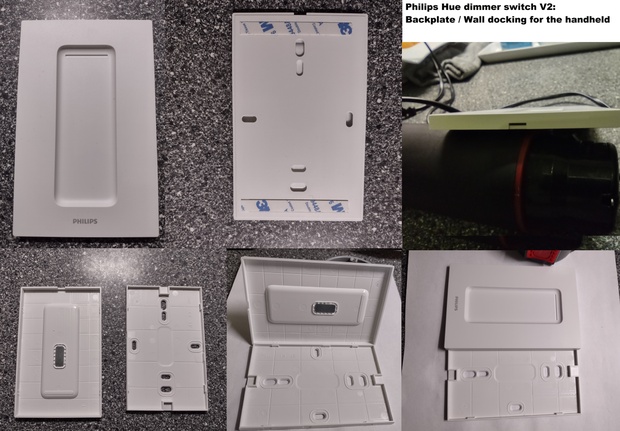

.Foto hieronder: De maten / afmetingen van de wandhouder.

.
Terug naar Inhoudsopgave bovenaan
.

D1: Lokale bediening met Bluetooth of toch alleen ZLL & een stukje Historie

Volgens de V2 specificaties op de doos en site van Philips HUE zelf, is de V2 alleen ZLL (geen Bluetooth). Volgens de Philips configuratie instructie van de V2, maak je Lokaal-direct verbinding via Bluetooth naar je slimme lampen of er wordt helemaal geen protocol/signaal type vermeld. Verder meldt Philips dat de HUE lampen vanaf 2019 niet alleen ZLL hebben maar ook Bluetooth.
Ook op dit platform wordt gemeld dat Philips HUE naast ZLL/Zigbee-3.0 ook Bluetooth op de lampen heeft en uiteindelijk op de veel componenten gaat zetten, zie:
nieuws: Signify voegt bluetooth-functionaliteit toe aan Philips Hue-lampen
Zoek op “dimmer switch” forum deel 2-4, zie o.a. deel 4:
forumtopic: [Philips Hue] Ervaringen & discussie - Deel 4
Maar goed, mijn oude ZLL Osram lampen zonder Bluetooth werken prima met de V2 Lokaal-direct via ZLL. Volgens mij beschrijft Philips HUE op zijn site de laatste stand van zijn HUE lijn en vergeten ze ook wel eens de specificaties aan te passen op de site en doos, zoals bij de V2.

Zowel Bluetooth als ZLL maken gebruik van de 2,4GHz draadloze frequentie maar het zijn wel 2 verschillende protocollen voor deze draadloze communicatie. Beide protocollen worden (ook) gebruikt voor lokale bediening van componenten zonder Bridge.
Philips is mede ontwikkelaar van de ZLL standaard binnen Zigbee. Ze zagen het wel zitten zo’n (lokale) Controller voor lampen. Dat groeide echter al snel uit tot meer tijdens die ontwikkel-periode, zoals een Smartphone App voor de bediening. Daar had je dan wel een Bridge voor nodig. Diezelfde Bridge bracht nog meer (lamp-) instellingsmogelijkheden. Deze paste echter niet altijd in de beperkte toegestane standaard ZLL Touch Link functionaliteit voor Lokaal-direct bediening. Je kunt bij Zigbee wel een “eigen extensie” toevoegen, maar dat bevordert niet de uitwisselbaarheid. Zeker niet omdat Philips zich ook gecommitteerd heeft aan de implementatie van Zigbee-3.0 waaronder alleen standaard ZLL en HA ondersteunt (zullen) worden. Volgens IT-beveiligingsspecialisten zou ZLL Touch Link ook niet veilig zijn als een kwaadwillende erg dicht bij jouw slimme lamp kan komen !

Daarnaast is in de Verenigde Staten ZLL nooit echt in gebruik geraakt. Men had daar lampen met infrarood/433MHz Controllers en “klap in je handen” (afstand)bediening en toen Zigbee kwam, werd de Zigbee HA toegevoegd aan de lampen en niet ZLL.
Ook beschikken tegenwoordig (bijna) alle smartphones over Bluetooth. Je kunt dan ook met de Philips HUE App zonder Bridge en zonder V2, je nieuwe (vanaf 2019) Philips HUE lampen bedienen via Bluetooth. Dus vandaar de keus van Philips voor Zigbee-3.0 (inc. ZLL) en voor Bluetooth voor Lokaal-direct bediening via je Smartphone of via een ZLL/Bluetooth geschikte Controller zoals de V2.

Natuurlijk zijn er ook bedrijven gekomen die SoC’s maken met Zigbee-3.0/ZLL en Bluetooth. Zo’n soort SoC zit nu in de V2 en kan dus via Bluetooth en/of via ZLL Lokaal-direct de (Philips HUE) slimme lampen bedienen, is mijn aanname. Dus dat is volgens mij ook het grote “elektronica hardware” verschil tussen de V2 en de oudere V1, die denk ik alleen ZLL is.

Ik vind het een verstandig keus van Philips HUE en ook veel beter dan al die slimme Wifi componenten die niet zonder Cloud kunnen (lees ook: niet zonder internet).
Daarnaast heeft je router vaak een beperking van het aantal (actieve) Wifi-verbindingen, waar je dan al gauw tegenaan kan lopen met die vele Wifi smart componenten.
Wifi via je Hub of Wifi-direct kan functioneel dezelfde mogelijkheden voor componenten bediening bieden, maar verbruikt wel meer energie en is moeilijk te beperken voor dichtbij (Lokaal-direct) bediening. Ook laat Philips HUE je niet in de steek met je “oude“ ZLL producten!

Foto hieronder: SoC in de V2, waarschijnlijk een Silicon Labs SoC.

.
Ik heb geen ZLL lampen met ook Bluetooth en ook geen lampen met ALLEEN Bluetooth, dus ik kan het bovenstaande verhaal niet testen met de V2. Ondersteunt de firmware op de V2 naast ZLL/Zigbee-3.0 ook Bluetooth??: Tips/ervaringen zijn welkom.
.
Terug naar Inhoudsopgave bovenaan
.

D1: V2 montage / V1 & V2 bouw/buitenkant/binnenkant

In dit hoofdstuk geen details van hoe mooi of lelijk de V2 en/of de V1 zijn.
Het is allemaal smaak . Zie foto.

Foto hieronder: De V1 en V2 . Detail van de “Voel” ribbel op de V2.
Terug naar Inhoudsopgave bovenaan

D1: V2 magneet / montage

Aan de onderkant van de V2 wandhouder zit een uitsparing om met een schroevendraaier te starten met het verwijderen van de afdekplaat van de wandplaat. Dit is nodig als je de wandplaat met pluggen/schroeven of boutjes wilt bevestigen. Aan de lange zijden zitten plastic “weer-haakjes” , dus voorzichtig met het los wrikken van de genoemde platen.
Je zie ook het ijzeren plaatje in de afdekplaat, niet precies in het midden. Dus de Controller kan maar op 1 manier juist in de wandhouder geplaatst worden (in de uitsparing) om er zo stevig in te blijven door het optimale contact van het ijzeren plaatje met de magneet in de Controller.
Foto hieronder: De wandhouder in detail en afdekplaat verwijderd van de wandplaat.


Terug naar Inhoudsopgave bovenaan
.

D1: De bouw V1 versus de V2

Een van de grote verschillen tussen de V2 en de V1 is, dat de V1 4 knoppen heeft die binnen een omranding vallen en die aan de binnenkant allemaal hetzelfde zijn. De V2 heeft aan de buitenkant 3 "knop-delen" waarvan 1 deel "2 kanten" op kan. De V2 heeft geen omranding en ook aan de binnenkant is die totaal anders dan de V1.
Bij de V1 zit er 1 laag “druk plastic” tussen de (buitenkant) knoppen en de daadwerkelijke micro-drukschakelaartjes op de printplaat. De knoppen werken dus vrij direct op de micro-drukschakelaartjes. Vandaar ook dat men het heeft over een duidelijk klik-geluid bij de bediening met de V1. Bij de V1 kun je ook op de zijkant van de knop drukken en leidt dit meer tot “half”/”aan-een-kant” indrukken van de micro-drukschakelaartjes. De bescherming tegen “te hard drukken” op de micro-drukschakelaartje is door die “directe klik” ook nog eens een stukje minder. Dit is toch een constructie die wat sneller tot slijtage leidt, zeker van de micro-drukschakelaartjes.
Foto hieronder: De V1 met de 1 laag wit “druk-plastic” (wat wazige foto’s).


De V2 heeft direct onder de (buiten)knoppen een zwarte “rubberachtige” tussenlaag. Deze zorgt er min of meer voor dat waar je ook drukt op de (buiten)knop, de druk naar beneden ongeveer gelijk is. Daarnaast is er nog een 2de witte druk-plastic laag om de zaak te dempen. Dit alles leidt er toe dat Philips HUE 50.000 klik’s garandeert. Dit kan ook met deze constructie. Bij de DIM+ en DIM– knoppen kun je niet aan de zijkant(en) drukken en is het binnenwerk ook daarom anders dan van de AAN/UIT-/HUE-knop. Nadeel van deze slijt-vastere constructie is, dat je soms drukt en er niets gebeurt. De druk wordt door de constructie niet altijd overgebracht op het micro-drukschakelaartje.
.
Foto hieronder: De V2 met o.a. zwarte rubberachtige en de witte “druk-plastic” laag.

.
De 2 "plak" magneten van de V1 zijn groter als die van de V2 en dus iets krachtiger. De V1 magneten bevinden zich in de wandhouder en de metalen strip om aan vast te plakken zit in de V1 Controller. De 2 "kleinere" magneten van de V2 bevinden zich aan de binnenkant van de de Controller. Om precies te zijn aan de onderkant van de V2 Controller. De V2 Controller is daarom ook op andere oppervlakken met metaal te "plakken" (bijvoorbeeld je koelkast). Dit dus zonder het gebruik van de wandhouder. De V2 moet dus zeker goed in de houder geplaatst worden (niet onderste boven!) om redelijk goed te blijven 'hangen/zitten" met deze zwakkere magneetjes en de "niet symmetrisch plek" van de metalen strip (zie hiervoor het vorige hoofdstukje met foto over de plek van de V2 metalen strip in de houder). Waarschijnlijk zijn de V2 magneetjes iets kleiner en wat zwakker om de elektronica en printplaat stroombanen in de Controller niet te verstoren met hun magnetisch veld. De V1 wandhouder past niet "over" een EU inbouwdoos en de V2 wandhouder wel (zie D2 hoofdstukken).
.
Foto hieronder: De V1 magneetjes versus de V2 magneetjes. 2 foto's van verschillend formaat waarmee
..................................je de grootte van de magneetjes niet kan bepalen.


Terug naar Inhoudsopgave bovenaan
.

D1: De elektronica V1 versus de V2

Je kunt duidelijk zien dat de V1 een ouder component is. Er zit daar nog een apart onderdeel (IC) voor de opslag van de Firmware naast een SoC. Ook zijn de overige elektronica onderdelen groter. De "echte Tweaker" zou nog met een goede soldeerbout aan de slag kunnen met de V1. Bij de V2 is er alleen nog een “alles bevattende” SoC met direct daarnaast de antenne voor de draadloze communicatie. Ook duidelijk zichtbaar is dat een verdere miniaturisering heeft toegeslagen op alle overige onderdelen. Dat alles leidt bij de V2 tot een zuiniger energie verbruik en dus een langere levensduur van de batterij. De V2 is machinaal in elkaar gezet en je kunt er bijna niets meer aan veranderen.
Het grote verschil in elektronica tussen de V1 en de V2 is de modernere meer kunnende SoC “MG22CC224..…” van de V2, met ondersteuning voor: ZLL/Zigbee 3.0/Bluetooth (zie ook een vorige hoofdstuk hierover).

Foto hieronder: De V1 elektronica aan de binnenkant.

Foto hieronder: De V2 elektronica aan de binnenkant deel 1.

Foto hieronder: De V2 elektronica aan de binnenkant deel 2.


Terug naar Inhoudsopgave bovenaan
.

D2: V2 als vervanger van je 230 Volt schakelaar & meerdere V2's

D2: Het technische verhaal

Een slimme lamp is zo geïnstalleerd. Het grote nadeel is echter dat als je deze lamp uitzet met de bestaande 230 Volt lichtschakelaar, de slimme lamp niets meer doet. De lamp kan niet meer draadloos bedient worden zonder stroom . Nu zit lang niet iedereen te wachten op die slimme bediening en wil gewoon de 230 Volt lichtschakelaar blijven gebruiken (ook fijn als back-up).
Je kunt bij de bestaande 230 Volt lichtschakelaar (er achter geplaatst) een relais-schakeling plaatsen en aansluiten. Deze relais-schakeling is ook voorzien van een draadloos bedieningssignaal (bijv.: Zigbee) en je kan dan gewoon een “domme” ledlamp (zijn ook goedkoper) nemen. Je kunt ook een nieuwe lichtschakelaar nemen met zo’n ingebouwde relais-schakeling als de ruimte voor een “losse” relais-schakeling ontbreekt in de inbouwpot. Nadeel van dit soort lichtschakelaars met vaste relais-schakeling is dat ze bijna nooit verkrijgbaar zijn in het “design” van jouw bestaande 230 Volt lichtschakelaars en stopcontacten!
De relais-schakeling zorgt er dus voor dat de bediening van de 230 Volt lichtschakelaar doorgegeven wordt aan je slimme Hub en maakt het ook mogelijk de “domme” ledlamp draadloos via het relais te bedienen. De relais-schakeling heeft “continu stroom” nodig voor de draadloze communicatie (bruine en blauwe 230 Volt stroomdraad). De blauwe stroomdraad ontbreekt heel vaak in de inbouwpot van 230 Volt lichtschakelaars. Een beetje geknutselde oplossing is een “Bypass module” plaatsen in de (plafond) inbouwpot bij de ledlamp. Deze zorgt er voor dat er in de “UIT” stand van de ledlamp ook stroom via de zwarte draad naar de inbouwpot van de lichtschakelaar gaat (zoals bij de AAN stand). De relais-schakeling heeft dan altijd stroom.
Ik wil hier al helemaal niet beginnen met de uitleg van de aansturing van de Driver in een slimme lamp vanuit een Hub/Bridge of V2-Controller versus de aansturing via een vaste slimme 230 Volt dimmer met fase afsnijding of fase aansnijding van een “domme” lamp waar ook nog eens een Driver in zit, die uiteindelijk de ledjes aanstuurt.
Maar goed voor een hoop mensen is het bovenstaande verhaal al te moeilijk en is het trekken van een extra blauwe draad of het plaatsen van de “bypass” module ook een brug te ver. Vandaar de volgende 2 hoofdstukken, met hopelijk simpele oplossingen.

Terug naar Inhoudsopgave bovenaan

D2: De redding een V2

De V2 kun je inzetten als vervanging van je bestaande 230 Volt schakelaar en met het gebruik van een slimme lamp. Je zet de stroom UIT van de inbouwpot van de 230 Volt lichtschakelaar
(is dezelfde als van de geplaatste slimme lamp). Hiervoor moet je de juiste stroom-groep uitzetten op je stoppen-/groepen-kast. Met een lasklem verbind je de bruine en zwarte 230 Volt draden uit de genoemde inbouwpot, permanent door. De slimme lamp zal daardoor altijd stroom ontvangen.
De V2 wandhouder past precies op/over de standaard EU inbouwpotten (hartafstand van de monteer-boutjes is 6cm) en dekt de inbouwpot af. Klinkt toch niet echt moeilijk .
Je kunt de V2-Controller ook nog eens meenemen naar de zitbank voor de bediening .
Oeps; Het kan wel zo zijn dat je ook nog de M3-plakstrips op de achterkant van de wandhouder helemaal moet verwijderen om de wandhouder goed vlak en sluitend tegen de muur aan te kunnen bevestigen.

Er zitten ook een aantal nadelen aan het monteren van de V2 wandhouder direct op een inbouwpot, zijnde:
A. Het “design” van de V2 past niet bij je andere schakelaars/stopcontacten. Je kunt
….natuurlijk alle schakelaars vervangen door de V2's en slimme lampen. Als je tenminste
….de V2 mooi vindt .
B. Als de batterij van de V2 leeg is, kun je de lamp hiermee niet bedienen. Dus zorg
….dat je wat reserve-batterijen in huis hebt, als er personen zijn die absoluut de App niet
….willen gebruiken.
C. Bij het verwisselen van de slimme lamp kun je niet even de stroom UIT zetten met de
….230 Volt lichtschakelaar, want die is er niet meer. Dus dat wordt de stroom er af halen via de
….groepen-/stoppen-kast.
D. De V2-Controller kan zoek raken als die niet permanent in de wandhouder
….gelaten wordt en hoe bedien je dan de Slimme lamp zonder App/Smartphone?

Foto hieronder: De Wandhouder op een inbouwdoos, De wandhouder die net zo breed
……………………….is als een normaal frontje van bijv. deze geaarde schakelaar/stopcontact.


Terug naar Inhoudsopgave bovenaan

D2: De redding een V2 met behoud van de 230 Volt schakelaar

Als de oplossing in het vorige hoofdstukje nog te moeilijk is of je wilt de daar genoemde
nadelen “B”, “C” en “D” niet, dan is er mogelijk nog een andere oplossing. Je koopt een wandhouder die “OVER” je bestaande 230 Volt “platte” lichtschakelaar heen past met een schuifdeel om in nood toch bij je 230 Volt lichtschakelaar te kunnen voor de (nood)bediening.
Een zogenoemde “cover”. Philips HUE verkoopt geen “covers”.
Op Amazon en Ali zijn er verschillende aanbieders van dit soort “covers”, zowel voor de
V1- als voor de V2-Controller. Ik heb ze zelf niet uitgeprobeerd en de vraag is hoe
zet je ze vast en passen ze over jouw 230 Volt lichtschakelaar. Let op: Er zijn “covers” voor de Amerikaanse (US), de Engelse (UK) en de Europese (EU) markt en er zijn universele “covers”, zoals die op de foto hieronder. Meestal moet je voor een EU-model “cover” toch het afdekplaat (frontje) van je bestaande lichtschakelaar verwijderen. Daarna plaats je het eventueel verwijderde ‘schakelaars-knop-deel” weer terug (voor “handbediening”) om vervolgens de “cover” te bevestigen met de boutjes op de inbouwpot (eventuele langere boutjes worden vaak meegeleverd). De “cover” is dan dus eigenlijk een nieuw frontje. Maar goed er zijn ook modellen “covers” die echt “over” het bestaande frontje heen gaan.
Van Samotech staan alle details op hun website: www.samotech.co.uk .
Het hierboven genoemde nadeel “A”, wordt nog wat groter (design, uiterlijk) want de “covers” zijn gauw +/- 22mm dik tegen de originele V2 wandhouder met een dikte van 7,2mm. Bij zowel de originele als de “cover” wandhouder komt ook nog eens het “niet in de houder vallende deel” bij van de Controller. Dit is nog eens 7,8mm. Het moet je dan wel liggen of je neemt het voor lief. Het is qua formaat en dikte net zoiets als het “geaard schakelaar/stopcontact”op de foto hierboven. Die is 28mm dik, inclusief de er uit stekende schakel-knop-dikte en hier past GEEN “cover” over!!

Foto hieronder: De “cover” wandhouder voor “over” een bestaande lichtschakelaar.
……………………….Deze Samotech wandhouder is 8 euro bij Amazon.nl (19-10-2022).


Terug naar Inhoudsopgave bovenaan

D2: 2 of meer V2’s, welke is welke V2

Natuurlijk kun je met de V2 tot 10 lampen schakelen maar ze doen wel allemaal hetzelfde met die ene V2. Dus neem je toch meer V2’s als dat onwenselijk is. Maar hoe weet je dan welke V2 in welke wandhouder hoort en welke V2 welke component(en) bedient? Dat probleem is zelfs nog groter als je bijvoorbeeld een 3 lagen kroonluchter apart per laag wilt bedienen, zonder smartphone. Dat worden 3 stuks V2. Ook daar is een kant-en-klaar wandhouder voor te koop die je als vervanger van je bestaande schakelaar kan gebruiken. Er zijn ook V1 versies voor 3-in-1 wandhouder en versies voor 2-in-1 wandhouder ook zowel voor de V2 als de V1. Om de V2's te onderscheiden zou je de (afstands)bedieningen in verschillende kleurtjes kunnen verven met plastic verf. Het is wel goed oppassen met die rubberen zwarte onderrand en de ruimte tussen de knoppen. Je moet wel van die verschillende kleurtjes houden en misschien is het toch niets, dat verven c.q. spuiten. Dan zit er niets anders op dan te gaan labelen om het verschil te zien tussen al die V2’s. Het liefst plak je natuurlijk een mooi eigen label/kenmerk over die “Hue” reclame en een gelijk labeltje in de juiste houder . Bij de opvolger van de V2 zou Philips voor die meerdere “V3’s” toch eens een “mooie” oplossing moeten bedenken.
Foto hieronder: De kroonluchter met de alternatief V2/V1 wandhouder als vervanger voor een
………………......3-voudige aan/uit schakelaar.


Terug naar Inhoudsopgave bovenaan

D2: Je eigen cover of frontje voor de echte 3D Tweaker

Als al dat standaard werk van andere merken covers of van de V2 wandhouder niet past qua formaat of design, dan kun je natuurlijk ook zelf aan de slag gaan met een 3D printer. Je hoeft maar te Googlen op “3D Philips Hue dimmer switch” en je vindt vele verschillende ontwerpen van “eigen” 3D wandhouders en/of covers. Er zijn zelf bedrijfjes die het voor je doen. Ik heb nog nergens een voorbeeld gezien waarbij van de V2-controller (afstandbediening) de behuizing vervangen is naar eigen ontwerp. Voor de V1-controller moet dit toch niet zo moeilijk zijn met een omranding van de drukknoppen en een “simpele behuizing". De echte 3D Tweakers daag ik hier uit om zoiets eens toe doen voor de behuizing van de V2-controller. Dat zal niet meevallen met die extra zwarte rubbere laag onder de drukknoppen .
Foto hieronder: 3D “eigen printed” covers en wandhouders voor de V1 en V2.


Terug naar Inhoudsopgave bovenaan

D2: Slot van: De V2 als vervanger van je 230 Volt schakelaar

Test eerst of de V2 naar tevredenheid werkt met jouw slimme Lampen en Hub. Dit voordat je de 230 Volt schakelaars gaat vervangen door een V2 wandhouder of een “cover” koopt die over jouw licht-schakelaar past. Je kunt natuurlijk ook de V2 wandhouder op een gewenste plek tegen de muur plakken en de 230 Volt schakelaar ongemoeid laten met het genoemde nadeel van UIT is UIT.

Ook Tweaker redacteur Jeroen Horlings heeft nog een mooi (overzichts) artikel geschreven over Slimme Lampen. Zie:
reviews: Slimme lampen uitgelicht - Vier instapsets onder de honderd euro
.
Terug naar Inhoudsopgave bovenaan
.

D3: Installatie XT2-plus, Osram/Livarno-RGB lampen

D3: Installatie algemeen

Hier wordt aangegeven: Hoe Pair je de V2 aan de XT2-plus,
…………………………...Hoe Link je de V2 aan 1 (of meer) Osram lampen
…………………………...en/of Livarno-RGB Lampen.
Het kan goed zijn dat dit V2 Pairen ook werkt met andere Zigbee Hubs, niet zijnde de Bridge en/of de XT2-plus, maar liefst wel Zigbee-3.0.
Ook dat het Linken van de V2 aan andere ZLL lampen werkt, niet zijnde Philips HUE en/of Osram lamp en ook niet een Livarno-RGB lamp.
Wie weet werkt het ook met een Bluetooth lamp die niet van Philips HUE is!?

Terug naar Inhoudsopgave bovenaan

D3: De stappen om de V2 aan de XT2-plus te (un)Pairen

D3: Pairen V2 van XT2-plus

De instructies voor het Pairen van de V2 aan de Bridge (o.a. 4 knoppen van de V2 gelijktijdig indrukken, scannen/invoeren QR-codes) werken NIET bij de XT2-plus. Misschien wel bij andere Hubs. Ook zijn de Osram lamp en de Livarno-RGB lamp al Paired aan de XT2-plus volgens de procedure van de XT2-plus *. De lampen mogen ook NA het Pairen van de V2 Gepaired worden *!
Voer vervolgens de onderstaande stappen uit voor de XT2-plus:
– Open de batterijdeksel van de V2 en verwijder het eventuele plastic stripje zodat de batterij
...stroom afgeeft aan de V2.
– Met de batterijdeksel geopend kun je het gaatje naar de micro-schakelaar zien bij de tekst
...“setup”.
– Zorg dat de XT2-plus gereed staat voor Pairen via de Lupus App/WebUI.
– Druk m.b.v. een PIN-naald de micro-schakelaar van de V2 10-15 seconde in, totdat het groen
...led-lampje op de AAN-/UIT-knop van de V2 een paar keer knippert.
– Start direct de XT2-plus voor Pairen van een nieuw component via de
...Lupus App/WebUI.
– Nadat het groene ledje van de V2 heeft geknipperd, wordt het lichtje oranje en blijft dit
...plus-minus 2-3 minuten zo. De V2 wordt naar de fabrieks-instelling terug gezet en wordt
...vervolgens open gezet voor Pairen (oranje lichtje).
– De XT2-plus zal Pairen aan de V2 en via de Lupus App/WebUI moet je dit bevestigen/finaliseren.
– Je kunt de attributen van de V2 binnen de XT2-plus (bijvoorbeeld naam, zone etc.)
...aanpassen via de Lupus App of WebUI.
* De XT2-plus en de bijbehorende Lupus App/WebUI werken niet met het scannen/invoeren van QR-code/productcode om alzo de componenten te Pairen.

D3: unPairen V2 van XT2-plus

(Ont)unPairen is een ‘beetje apart” bij de V2. Dit omdat de V2 eigenlijk 2 soorten koppelingen heeft; Link (aan component, meestal lamp) en Pair (aan Hub de XT2-plus). Ook werkt de V2 iets anders dan alle componenten die ik tot nu toe gebruikt heb. Normaal is een component Paired aan de XT2-plus. Dan unPair je het component vanuit de Hub en Reset je het component voor hergebruik aan diezelfde Hub of een ander Hub. Normaal start het hele Pairen weer vanaf het begin als jij dat weer opstart met de XT2-plus EN met het te Pairen component. De V2 gaat vaak (niet altijd) echter weer automatisch in Open-to-Pair-mode na een unPair en blijft dat dan heel lang, misschien wel voor altijd (oranje Ledlicht V2 knippert, na 30 minuten nog).
Door een unPair van de V2 op de XT2-plus is alle attribuut informatie van de V2 op de XT2-plus verwijderd. Dus de V2-ID, V2-versie, naam, area/zone-nr en ook de “Attribute 1 button” informatie (in dit geval de eventueel ingestelde Bind informatie aan de HUE-knop!).
Opmerking: Heel vaak blijft de V2 na de unPair op de XT2-plus daarna in Open-to-Pair-mode “hangen” (V2 ledje b;lijft oranje knipperen) en dit dus MET of ZONDER een PIN-naald Reset op de V2 te doen. Ik heb nog niet precies uitgevonden hoe dit UIT te zetten door mijn eigen handelen. Behalve dan om hem weer te Pairen aan de XT2-plus. Zelfs als ik de batterij er uit neem en weer inzet gaat de V2 vanzelf verder in de Open-to-Pair-mode.
<< == Ik zoek nog verder naar hoe ik dit structureel kan UIT zetten door eigen handelen; Ik heb het vermoeden dat het een “timer” issue is. Is de V2 een tijdje Paired (bijv. minimaal 30 min.) en doe je dan een unPair dan gaat de V2 NIET automatisch in Open-to-Pair-mode (Je doet natuurlijk ook geen Reset met PIN-naald !). Als de V2 een kortere tijd “ge-”Paired is geweest en je doet dan unPair, dan gaat de V2 wel automatisch weer in Open-to-Pair-mode (oranje ledje van V2 knippert). == >>

D3: Reset V2 met PIN-naald , laat V2 nog paired aan XT2-plus

Stel de V2 is Paired aan de XT2-plus en je doet een PIN-naald Reset van de V2 (bij de “setup” micro-schakelaartje in het batterij-compartiment). De V2 verliest hiermee alle informatie van alle Linked lampen en die zijn daarmee allemaal “ge”-unlinked. Vervolgens gaat het ledlichtje op de AAN-/UIT-knop van de V2 oranje knipperen. De V2 gaat dus automatisch in de Open-to-Pair-mode. Zet ik vervolgens de XT2-plus aan voor Pairen dan gaat het ledlampje op de V2 op groen en klaar. Ik hoef niet de V2 toe te voegen en de attribuut-waarden in te vullen. Alles staat nog prima, omdat ik de V2 NIET Unpair heb vanuit de XT2-plus!

Foto hieronder: De V2 terugzetten in fabrieksinstelling en in Pair modus


Foto hieronder: De V2 Pairen -- het XT2-plus deel via de Lupus WebUI


Foto hieronder: De V2 Pairen -- het XT2-plus deel via de Lupus App


Terug naar Inhoudsopgave bovenaan
.

D3: De stappen om de V2 aan een Osram/Livarno-RGB lamp te (un)Linken

D3: Linken van de lampen

Pair EERST deze ZLL ondersteunende lampen aan de XT2-plus volgens de procedure van de XT2-plus *. Het Linken van de V2 aan de Osram lamp of de Livarno-RGB lamp gaat zoals beschreven voor de Philips HUE lampen.
De stappen om de Osram lamp te Linken aan de V2**:
– Zet de Osram lamp aan (licht AAN) via de 230 Volt schakelaar of via de Lupus
...App/WebUI
– Houdt de V2 dichtbij de Osram lamp (binnen een straal van 15cm). Houdt de
...AAN-/UIT-knop van de V2 circa 3 sec. ingedrukt totdat het groen ledlampje van de V2 gaat knipperen.
...Laat de AAN-/UIT-knop van de V2 los. Het ledlampje van de V2 wordt oranje en
...vervolgens knippert de Osram lamp 3 – 5 keer.
– Je kunt dit proces herhalen voor maximaal 10 lampen. Houdt ook wel rekening met het
...maximum aantal Zigbee componenten van de XT2-plus. Ook de afstand tussen de
...V2 en de hiermee te bedienen lamp(en) mag niet meer dan 12 meter zijn. Deze afstand
...kan een stuk minder zijn met lampen die in een andere ruimte hangen dan vanwaar je hem met
...de V2 poogt te bedienen.
* De XT2-plus en de bijbehorende Lupus App/WebUI werken niet met het scannen/invoeren van
...QR-code/productcode om alzo de componenten te Pairen.
** Het Linken en unLinken van de Livarno-RGB lampen werkt hetzelfde als met/bij de Osram lampen.
....De Livarno-RGB lampen schakelt automatisch, bij het Linken naar een fel witte lichtstand.

D3: unLinken van de lampen

Om 1 of meer Linked lampen te (ont)unLinken van de V2, dien je de V2 dicht bij de Osram lamp te houden en de HUE-knop 10 seconde ingedrukt te houden. De lamp gaat knipperen en is "ge-"unLinked van de V2. Let op: 2 of meer dichtbij elkaar liggende Osram lampen worden in 1 keer "ge-"unLinked, dat is niet zo bij het Linken! Het Linken gaat per lamp (1 stuk). De Osram lamp is nu nog wel steeds Paired met de XT2-plus en dus te bedienen met de Lupus App/WebUI.
Reset je de V2 met de PIN-naald bij het "set-up" micro-schakelaartje in het batterij compartiment van de V2, dan zijn alle Linked lampen in een 1 keer "ge-"unLinked.
.
Foto hieronder: De Gepaired lampen en de V2 op de Lupus App. Je kunt niet op de XT2-plus
................................. zien (via de Lupus App/WebUI) of de Lampen (un)Linken zijn aan de V2.

.
Terug naar Inhoudsopgave bovenaan
.

D3: De werking van de V2 standaard & i.c.m. de XT2-plus

D3: V2 AAN/UIT/DIMMEN/HUE standaard (alleen licht)

In deze paragraaf staat de "standaard" (zonder wijzigingen aan de V2) geteste werking van de V2 met de Osram lampen en Livarno-RGB lampen. Veronderstelt wordt dat het ook zo werkt met de Philips HUE lampen. Het is hier echter ook opgeschreven om daarna te vergelijken met de bediening via de XT2-plus en hoe die 2 “samenwerken”.
AAN/UIT : De V2 behandelt alle aan hem Linked lampen hetzelfde. Druk je op de
…………...AAN-knop van de V2, dan gaan al die Linked lamp(en) AAN. Druk
…………...je op de UIT-knop (zelfde knop!) van de V2, dan gaan al die lampen UIT.
DIMMEN: Voor dimmen zul je eerst met de AAN-/UIT-knop de lampen AAN moeten zetten om
…………...vervolgens met de 2 DIM-knoppen te DIMMEN. Ook hier worden alle Linked
…………...lampen van de V2 gedimd. Je kunt niet naar dim-stand “nul” DIMMEN
…………...met de V2 om de lamp dus UIT te zetten. Je kunt dat alleen met de UIT-
…………...knop van de V2. Met de Lupus App/WebUI kun je wel naar de
…………...naar nul-stand (UIT) DIMMEN.
HUE…….: Als je de HUE-knop indrukt gaan alle Linked lampen aan in de “volgende”
..................scene licht-stand. Druk je nog een keer, dan gaat die weer naar de volgende scene
.......………licht-stand. Je hoeft hiervoor niet de lampen eerst met de AAN-/UIT-knop van de
..................V2 AAN te zetten. De lampen UIT zetten met de V2 kan ook hier
…………...alleen met de AAN-/UIT-knop. De “standaard" scene licht-standen van de V2 geven
…………...geen best resultaat bij de Osram/Livarno-RGB lampen, zie volgende hoofdstuk.

Terug naar Inhoudsopgave bovenaan

D3: V2 HUE-knop algemeen en met de XT2-plus

De V2 HUE-knop gaat iedere keer als je er op drukt naar een volgende uit te voeren standaard scene licht-stand, de zgn. : “scene cycles”. Dit wordt dan uitgevoerd voor alle Lokaal-direct aan de V2 Linked componenten. Philips Hue heeft aan deze standaard scene licht-standen de mooie namen “Read”, “Relax”, “Concentrate” en “Energize” gegeven. Dat is nogal subjectief omdat iedereen een eigen beleving heeft bij wat uiteindelijk een bepaalde stand van helderheid, kleurtemperatuur en kleur is, die de elektronisch driver aan de leds in de lamp geeft.
Deze standaard scene licht-standen zijn NIET direct/rechtstreeks met de XT2-plus te veranderen in andere scene licht-standen. Dit laatste schijnt wel mogelijk te zijn met een Bridge.
Bij de XT2-plus kun je een scenario aan een HUE-knop Binden, maar het is moeilijk zo niet onmogelijk voor alle Linked lampen daarmee dezelfde helderheid, kleurtemperatuur en kleur in te stellen. De XT2-plus weet niet “vanzelf/automatisch” welke lampen allemaal aan een V2 Linked zijn. Wat moet je doen bij verschillende lampen (RGB lamp en lamp die alleen Wit/Warmwit is!). Kortom het heeft weinig zin de HUE-knop te gebruiken voor LICHT i.c.m. de XT2-plus

Foto hieronder: Zomaar een foto tussendoor van de V2 ter ontspanning 01


Terug naar Inhoudsopgave bovenaan

D3: HUE-knop met de Osram lamp

De HUE-knop zijn standaard 4 scene licht-standen zijn voor mijn oude warm witte ZLL Osram lampen toch wat “grove witte dim-standen” waarbij ik voor 2 scene licht-standen duidelijk verschil zie tussen sterk en zwak wit licht. De 2 overige scene lichtstand zitten te dicht tegen zelfde sterke/zwakte van de al genoemde 2 licht-standen. Dat ligt aan mijn oude Osram lampen en niet aan de V2. De licht-standen zijn commando’s van de V2 aan de Philips Hue lamp zijn “driver” en die maakt er wat moois van. Met de XT2-plus kan ik die standaard licht-standen van de HUE-knop niet veranderen. Ik heb dus weinig tot niets aan de HUE-knop, met zijn standaard scenes voor mijn Osram lampen.

Terug naar Inhoudsopgave bovenaan

D3: HUE-knop met de Livarno RGB lamp

Druk je op de HUE-knop dan gaat een Livarno RGB lamp over naar wit licht. Ook dus als die lamp bijvoorbeeld op dat moment een rode kleur weergaf. Bij de HUE-knop is er voor de Livarno RGB lampeen scene licht-stand voor warm/wit zacht gedimd, 2 heldere witte scene licht-standen (liggen erg dicht bij elkaar) en een fellere witte licht-stand. Kortom hier geldt eigenlijk hetzelfde als voor de Osram lampen, je heb er weinig aan of je moet het “overschakelen" naar de genoemde witte scene licht-standen handig vinden.

Terug naar Inhoudsopgave bovenaan

D3: Gebruik V2 i.c.m. de Lupus App/WebUI en de 230 Volt schakelaar

Zoals al eerder gemeld werd, geven de Linked lampen niet de lichtstand door aan de XT2-plus die is ingesteld met de HUE-knop van de V2-Controller. Het duurt ook vrij lang voordat de met de V2-Controller veranderde DIM-stand zichtbaar is op de Lupus App/WebUI, vooral bij de Osram lampen. Kortom je ziet niet altijd de ingestelde lamp lichtwaarden op de Lupus App/WebUI. Zelf vind ik dit niet zo erg. Je ziet immers een licht stand van de lamp en je ziet wat je verandert met de Lupus App/WebUI.
Heb je een lamp bedient met de 230 Volt schakelaar en/of de Lupus App/WebUI dan werkt de AAN-/UIT-knop van de V2-Controller ietsje anders. Je moet hem 2 keer indrukken om iets AAN of UIT te zetten. Dit gedrag was ook al zo met een 230 Volt lichtschakelaar bij een gemengde bediening met de Lupus App/WebUI. Dus ook dit vind ik niet echt een Showstopper. Het is even wennen. Ook mijn vrouw en kinderen (als ze nog thuis komen) vinden deze iets afwijkende “combinatie” bediening geen probleem.

Foto hieronder: Zomaar een foto tussendoor van de V2 batterij ter ontspanning 02


Terug naar Inhoudsopgave bovenaan

D3: De HUE-knop aan iets anders dan LICHT Binden op de XT2-plus

In dit hoofdstuk wordt uitgelegd hoe je aan de HUE-knop andere functies kunt Binden naast/tegelijk met de standaard scene licht-standen van 1 of meer Linked lampen/componenten.
De Lupus WebUI geeft bij de attributen van de V2 1 “Attribute button 1” (is de HUE-knop) weer, met 1 “No response” veld (= de standaardwaarde). De V2 HUE-knop heeft 4 scene licht-standen dus ik had 4 “No response” velden verwacht. Dat is nog een onvolkomenheid in de Lupus WebUI. In de Lupus App staan gelukkig wel de 4 “No response” velden. Zie foto. Met “Attribute button 1” (is de HUE-knop), kun je acties laten uitvoeren door er maximaal 4 “responses” aan te Binden. Je kunt dan met het scrollen van de HUE-knop de “responses” laten uitvoeren. Dus je Bind met de Lupus App functies aan de HUE-knop en die waarden staan op de XT2-plus. Voer je met de HUE-knop zo’n Binded functie uit, dan wordt ook nog steeds de standaard scene lichtstand uitgevoerd. In feite geeft de V2 de opdracht van de scene lichtstand aan alle Linked lampen en krijgt de XT2-plus bericht; voer uit wat staat in het "response" veld-1 of 2 of 3 of 4. Staat er “No response” dat doet de XT2-plus niets. Staat er een opdracht dan gaat hij die uitvoeren. Je hebt dan dus een licht signaal naar 1 of meer lampen en een uit te voeren opdracht door de XT2-plus.

Foto hieronder: De attributen van de V2 met 1 “Attribute button 1” en 4 “No response” velden getoond
...................................met de Lupus App.


Bij deze “No response” velden heb je de standaard Picklist van mogelijkheden die de XT2-plus biedt. Op die Picklist staan GEEN scene licht-standen, want zoals eerder gemeld, biedt de Lupus XT2-plus deze niet. Je kunt kiezen uit vele soorten Alarmen (inbraak, nood etc.), “Apply scenario 1-16” (voer uit scenario….) en “Apply rule 1-16” (voer uit rule….).
Het heeft geen zin de V2 voor Alarm soorten in te stellen als je de V2 ook voor gewone licht bediening gebruikt (AAN/UIT/DIMMEN). Vergis je je in de V2 knop en druk je per ongeluk op de HUE-knop dan kan er groot Alarm afgaan. Ik zou al die Alarm functies nooit aan de HUE-knop Binden. Neem iets anders dat de V2 met HUE-knop, bijvoorbeeld een aparte grote/rode NOOD-knop om alarm te slaan.
Met de “Apply Scenario 1-16” of “Apply rule 1-16, zou je wel een zinvolle Bind kunnen instellen mits je het geen bezwaar vindt dat de scene lichtstand ook wordt uitgevoerd. Zie de XT2-plus handleiding voor de mogelijkheden van “Scenarios/Rules”.

Foto hieronder: De Picklist mogelijkheden van “Attribute button 1” “response” velden
……………………….op de Lupus App.

.
Terug naar Inhoudsopgave bovenaan

D3: Opslag Pair, Link, Bind informatie V2 & XT2-plus / Led informatie

D3: Opslag waar

De Pair informatie (wie aan wie) staat op de XT2-plus (ID/versie van de V2) en op de V2 (ID van de XT2-plus). Je ziet dus met de Lupus App/WebUI de ID/versie van de V2. Op de V2 kun je niet kijken zonder op de printplaat een meervoudige test switch met display of zoiets te solderen/lijmen. Dan moet je ook nog weten wat hoe je hiermee aan de slag moet gaan.
De Link informatie staat op de V2 en op de Linked componenten. Niet op de XT2-plus.
De attribuut informatie, V2-id/versie, naam , area/zone-nr, en ook de “Attribute 1 button” (in dit geval de eventueel ingestelde Bind informatie aan de HUE-knop!), staat ALLEEN op de XT2-plus. Natuurlijk heeft de XT2-plus de V2-id/versie ontvangen van die V2 , waar dit dus ook op staat .
Daarnaast staan in de V2 de standaard scene licht-standen. Deze zijn in ieder geval niet te veranderen i.c.m. de XT2-plus (miscchien met de Bridge?).
Bij het drukken op de HUE-knop wordt de altijd de volgende standaard V2 scene lichtstand richting de Linked componenten gestuurd (getest met de XT2-plus, niet de Bridge). Is de V2 ook nog eens Paired aan de XT2-plus, dan meldt/stuurt de V2 aan de XT2-plus; “Scene stand/cycle <x> is ingedrukt”. De XT2-plus verbindt dit aan een actie die op de XT2-plus is gedefinieerd/opgeslagen.
.
Terug naar Inhoudsopgave bovenaan

D3: Led licht algemeen

Het ledlichtje op de AAN-/UIT-knop is er voor het communiceren met de gebruiker.
Groen..: Een door de gebruiker geïnitieerde actie. De V2 stuurt een signaal / Het gaat goed /
………. Bevestiging dat iets “goed” gebeurd is.
Oranje : De V2 staat in Pair en/of Link open-mode of is is iets aan het doen.
Rood : Er is een een probleem / Blijf die Rood dan is er een serieus probleem.
.
Terug naar Inhoudsopgave bovenaan

D3: Led licht bij Linken

Zijn er geen componenten Linked aan de V2 dan geeft het Ledje op de V2 bij indrukken van de AAN-/UIT-/DIM-plus-//DIM-min-knop GEEN licht. Het maakt hierbij NIET uit of de V2 gepaired in aan de XT2-plus of NIET. Het geeft ook aan dat de AAN-/UIT-/DIM-plus-//DIM-min-knop (in deze setting met een XT2-plus) alleen communiceert (signalen zend/ontvangt) met Linked componenten. Ook in de Log van de XT2-plus zie je geen meldingen van communicatie ondanks het Paired zijn met de XT2-plus.
.
Terug naar Inhoudsopgave bovenaan

D3: Led licht bij HUE-knop

Druk je op de HUE-knop dan gaat altijd het groen ledje even oplichten. Of de V2 Paired/unPaired/Linked/unLinked is, dat maakt allemaal niets uit.
Ik vind dit een minpunt van de V2. Als de V2 met niets Linked en met niets Paired is, dan zou bij het indrukken van de HUE-knop GEEN groen ledje moeten oplichten. Groen ledje oplichten betekent normaal; Knop is ingedrukt EN V2 stuur een signaal. Dit heeft echter helemaal geen zin als er niets Linked en niets Paired is, aan wie moet de V2 een signaal sturen? Ik heb er ook weinig aan dat de V2 met dit groen ledje oplichten mij signaleert; “succesvol de HUE knop ingedrukt”. Ik zou er wel wat aan gehad hebben als bij het indrukken van die HUE-knop geen ledje oplicht. Ik weet dan namelijk dat er niets aan de V2 paired en/of Linked is!
Aan de XT2-plus kant kan ik in de LOG een regel zien met de melding “Home automation function” actie, MITS er bij de V2 attribuut “Attribute 1 button” iets anders ingevuld staat als “No response” (al is het maar een “dummy" Rule/Scene). Maar goed ik kan hier niets vanaf leiden over het wel of niet versturen van berichten door de V2 naar/aan de XT2-plus.
.
Foto hieronder: LOG regel op de XT2-plus na het indrukken van de HUE-knop bij een cycle stand waarbij
..................................op de XT2 een actie is gedefineerd

.
Terug naar Inhoudsopgave bovenaan

D4: V2 met Zigbee Home Assistant

Ik heb de Osram lamp en de V2 unPaired van de XT2-plus om ze te gaan testen op ZHA.
Mijn ZHA draait op een oude X86 PC met een SONOFF Zigbee Plus Dongle/USB-stick.
Zonder problemen kan ik de Osram lamp en de V2 Pairen aan de ZHA (zie foto hieronder).
Je ziet hier dat de Philips Hue een merknaam is die gebruikt wordt door Signify Nederlands B.V..
De V2 word netjes herkent als een RWL022 onder ZHA.
Ook de test om even te kijken dat de ZHA en de V2 communiceren via Zigbee, werkt prima.
Ik heb gepoogd de V2 te Linken aan de Osram lamp. Dit lukt niet. Dus lokaal onafhankelijk lampen aansturen zonder ZHA, lukt niet als de V2 en de Osram lamp aan de ZHA Paired zijn. Schijnbaar zet de ZHA de Osram lamp en V2 op "exclusief/alleen" te gebruik via ZHA.
Je zult onder ZHA eerst de V2 moeten configuren. Er is onder Home Assistant een algemene "Philips Hue Integratie" module (software), die jer erbij kunt installeren. Ook zijn er via het Home-Assistant-forum en Github specifieke scripts te vinden om de V2 makkelijker te configureren (zgn. Blueprints) . Ik heb dit alles even geprobeerd maar dat werkt niet (niet direct).
Nu kan ik hier gaan opschrijven hoe je dit allemaal werkende zou kunnen krijgen via de ZHA Hub. Daarmee wordt dit een heel andere review/uitleg van de V2 dan beoogd. Het zou een technisch (software) lang verhaal worden (ja, nog langer dan deze review/uitleg ). Geen simpele eindgebruikers review/instructie. Dus hier stop ik maar .
Ik denk trouwens dat je de V2 niet onder ZHA kan gebruiken voor ZLL/Touch Link. Dit omdat ZHA GEEN ZLL/Touch Link support. Ik vind dat jammer van Home Assistant. Het kan ook aan de gebruikte Zigbee Dongle/stick liggen, waarop geen Texas Instrument en/of Silicon Labs SoC zit of dat de firmware hierop ZZL/Touch Link blokkeert. Zigbee2MQTT (wel of niet onder Home Assistant?) schiijnt wel ZLL/Touch Link gedeeltelijk te supporten (alleen lampen?) met de zojuist genoemde SoC's. Maar goed de V2 is geen lamp!
Zowel Home Assistant als zijn soortgenoten Domoticz en Openhab werken wel samen met de Philips Hue Bridge via de Bridge API (interface). Ze raden alle 3 dan ook aan de Philips Hue producten via de Bridge te gebruiken i.c.m. met hun Hub (dus 2 kastjes). Zoals als eerder vermeld heeft de auteur geen Bridge en kan deze opzet dus niet getest worden.
Als je Zigbee 3.0 support dan valt ZLL daaronder volgens "The Connectivity Standards Alliance (CSA)" (voorheen de Zigbee Alliance). Misschien vinden Home Assistant, bepaalde SoC producenten en/of Firmware leveranciers ZLL/Touch Link (te) onveilig en is dat de reden voor geen ZLL/Touch Link support?
De Home Assistant enthousiastelingen weten hun weg op het GifHub, het Home-Assistant-forum en op de Tweakers forum(s) over dit soort onderwerpen en zouden eventueel aan de slag kunnen gaan met de V2 op ZHA. Voor de meeste Philips Hue en Lupus Electronics gebruikers is dat allemaal een brug te ver en te moeilijk. Maar ook mijn advies aan de Home Assistant enthousiastelingen is; koop een smartswitch die "uit de doos" gesupport wordt door Home Assistant (is een Zigbee Home Automation model). Dan Bind je direct met ZHA aan ieder knop wat jij wil. Dat kan voor licht AAN/UIT/DIMMEN zijn, maar natuuriljk ook iets anders. ZLL/Touch Link heeft geen zin rechtstreeks met Home Assistant.

Foto hieronder: Osram lamp Paired aan ZHA. V2 Paired aan ZHA. Informatie V2 binnen ZHA.

.
Terug naar Inhoudsopgave bovenaan

Slot /Conclusie

De V2 is een modern (zeker de SoC) goed gebouwde Controller. De bediening is logisch en prettig. De V2 is ook met een straatlengte een betere Controller dan zijn voorganger de V1. Je kunt de V2 ook inzetten als vervanger van je 230 Volt lichtschakelaar of hem daarnaast gebruiken. De documentatie van Philips HUE is zeker voor verbetering vatbaar. Je kunt NIET zeggen dat de V2 perfect samenwerkt met de XT2-plus, maar voor de LICHT functies AAN/UIT/DIMMEN doet die het goed i.c.m. met die XT2-plus en de Osram/Livarno-RGB lampen. Aan de HUE-knop heb je weinig tot niets bij gebruik van de zojuist genoemde lampen en de scene licht-standen. Je kunt voor de HUE-knop eventueel wel 1 tot 4 zinvolle “scenarios/rules” instellen op de XT2-plus. Voor de gebruikers van Home Assistant (ZHA) wordt de V2 afgeraden vanwege het ontbreken van ZLL/Touch Link support.
Ik heb de V2 voor 14,80 Euro gekocht (met 5 euro kortingsactie bij Amazon.nl) en vindt de V2 zeker dit geld waard. Ook omdat de V2 redelijk goed samenwerkt met mijn XT2-plus. B-merken bieden minder kwaliteit, minder mogelijkheden en beginnen toch ook gauw al bij 10-15 euro. Ik ben tevreden over de V2, voor zowel de Philips HUE Fans als de Lupus Electronics Fans.


Terug naar Inhoudsopgave bovenaan
.
.

Spring "zo dicht mogelijk" naar eventuele "Reacties"

Nog even voorbij de eventuele "Gebruikt in combinatie met" en de "foto's" SCROLLEN om bij de "Reacties" te komen (als die er zijn).
.Terug naar Inhoudsopgave bovenaan
