Lupus Electronics Raam-Deurcontact V2

Lupus Electronics Raam-Deurcontact V2
Review / Gebruik / Techn. niveau: simpel /Bijgewerkt: 08-09-2024 (Change log)
Leestijd is 25-35 minuten (zonder de plaatjes met evt. tekst).
Waar van toepassing zijn foto's geplaatst die bij het hoofdstuk/tekst horen.
Zijn foto's (bijv. schermafdruk) tussen de tekst niet goed leesbaar, dan kun je die achteraan de review bekijken/vergroten. Achteraan deze review staan nog veel meer foto's dan tussen de tekst!

Change log

Als van de Tweakers "laatste update" datum in deze LOG niets vermeld staat, heb ik alleen tekstuele aanpassingen gedaan of taalfoutjes hersteld. Dus geen echte inhoud verandert.
.
5-9-2021; Deze gehele uitgebreide review met foto's toegevoegd aan aan de "standaard korte review".
20-10-2021: Tekst verbetert. M.n.v. de plaats van de magneet t.o.v. de sensor
08-09-2024: toegevoegd hfdstk: "Intro: de "Pro" versie van deursensor".
....................Extra samengestelde foto toegevoegd over montage op kunststof ramen/deur.

Terug naar Inhoudsopgave bovenaan
.

Intro

Terug naar Inhoudsopgave bovenaan

Intro: algemeen

De Lupus deursensor V2 is een magneet/Reed-contact gestuurde sensor die via een "eigen" 868Mhz draadloze verbinding aan de Lupus Hub meldt of "iets" open is gegaan of dicht is gedaan.
Het wordt ook vaak een magneetcontact, raamsensor of een deurcontact genoemd maar je kunt hem ook voor iets anders gebruiken waarvan je wilt weten of het "open" of dicht" staat.
In deze review gebruik ik overal de term deursensor omdat dit een gewoonte is van de "alarm" mensen maar eigenlijk is "draadloze magneet open/dicht-sensor" de beste naam.
De deursensor is dus alleen bruikbaar in combinatie met een Lupus Hub (=panel, centrale, gateway) model XT1, XT2, XT1-plus, XT2-plus, XT3 en XT4.
De Lupus deursensor V2 is de opvolger van de Lupus deursensor (ook vaak als type V1 of XT aangeduid).


Terug naar Inhoudsopgave bovenaan

Intro: de "Pro" versie van deursensor

Er zijn ook Lupus deur sensoren met een verder bereik, de zgn "Pro" sensoren.
Deze "Pro" sensoren/melders werken met de 868,6375Mhz frequentie en hebben een bereik van 30-300meter (vrije veld 2KM). De Pro sensoren/melders werken alleen met de XT4 Hub (dus niet met de XT1, XT2, XT1-plus, XT2-plus, XT3 hubs) . De XT4 Hub kan echter ook overweg met de
sensoren van de 868,35MHz zoals de deur-sensor (V2) van deze review en zijn voorganger (V1).
Er zijn 2 type deursensoren in de "Pro" serie (868,6375MHz):
- Platte-strip deursensor: Art.nr. 12204, 5 -10 jr batterij, 10 x CR1616 Lithium batterijen die NIET
..verwisselbaar.
- Look-alike van de V2: Art.nr. 12203, 5-10jr 3V CR123 Lithium verwisselbare batterij.
Opmerking: De XT4 wordt door Lupus gepromoot als een Alarm Hub voor kantoren en andere gebouwen, niet zijnde woonhuizen (kan daar natuurlijk wel worden toegepast!).
De XT4 wordt normaliter alleen door de installateur geleverd met installatie. In Duitsland zijn er wel partijen die de XT4 aan particulieren/consumenten verkopen. Zover mijn kennis strekt, werkt de XT4 hetzelfde als de XT2-plus (met Max. processor en 4G ingebouwd mobieltje).
De XT4 Hub heeft naast een verder bereik voor "Pro" sensoren/melders, een paar bedrade sensor aansluitingen, veel meer draadloze sensoren/melders (2x240 stuks), is die Grade 2 gecertificeerd en zijn er "Pro" buitenmelders van Lupus eigen merk beschikbaar. Dit laatste is het grote voordeel van de XT4 Hub. Je hoeft dan geen "omgebouwde" Optex buitenmelders meer te gebruiken.
Zoals al eerder gemeld, werken de 868,35MHz sensoren/melders ook op de XT4 Hub.
Voor woonhuizen is het bereik van 868,35MHz ver genoeg (bij mij werkt het in een 4 hoog eengezinswoning met een betonnen casco prima en ook zonder signaalversterker). De "Pro" sensoren zijn een stuk duurder en de "gewone" V2 deursensor voldoet nog prima (d.d. 08-09-2024) en dat zal denk ik zo blijven.


Terug naar Inhoudsopgave bovenaan

Intro: Zigbee van deursensor

Er zijn een hoop goedkope Zigbee sensoren die in principe ook werken met de Lupus Hub's die voorzien zijn van Zigbee, maar je moet goed opletten of ze dezelfde kwaliteit en functionaliteit bieden.
Het heeft veel minder zin een "duurdere" Lupus Hub aan te schaffen en vervolgens Zigbee deur/raam sensoren te kopen die veel minder functionaliteit bieden.
Die werken vaak ook nog eens maar 3 tot 6 maanden op een knoopcel batterij en melden geen "zwakke" batterij aan de Hub. Neem dan ook een goedkope Zigbee Gateway hierbij i.p.v. een Lupus Hub!


Terug naar Inhoudsopgave bovenaan

Intro: Gebruik in combi met

Ik gebruik de deursensor in combo met mijn Lupus XT2-plus Hub, zie uitgebreide review hiervan op:
productreview: Lupus Electronics XT2 Plus Main Panel review door Antonio di
Er is ook een korte review van het kleinere broertje van de XT2-plus, zijnde de XT1-plus, Zie URL:
productreview: Lupus Electronics Xt1 Plus Starter Kit review door Antonio di
Foto 03 hieronder: Lupus Deursensor V2 leveringsomvang

.
Terug naar Inhoudsopgave bovenaan
.

Wat is het

De Lupus deursensor V2 heeft/is:
-01- Werkt op de 868,35Mhz frequentie voor een goed//betrouwbaar bereik (30-100 meter), maar met een eigen protocol.
-02- * Protocol voorziet in een "rolling code" (steeds verandert) versleuteling/encryptie.
-03- * Het protocol is bi-directioneel en beschermd tegen verstoring signaal (Jamming).
-04- * Anti-sabotage switch (Tamper) tegen open/verwijderen van de sensor.
-05- Meldt open gaan / Dicht gaan aan de Hub
-06- De Hub meldt "sensor X nog open" bij activeren van het alarm.
-07- * Meldt "geen/zwakke" batterij aan de Hub.
-08- * Meldt geen verbinding/signaal bij periodiek controle (frequentie hiervan is in te stellen).
-09- Heeft een knopje met licht voor activatie van de sensor en voor "licht" meldingen als er iets mis is.
-10- Verkrijgbaar in wit, bruin en antraciet
-11- CR123 batterij die bij gemiddeld gebruik (20 keer open/dicht per dag) zeker 30 maanden mee gaat.
-12- Status zichtbare in/via de Lupus Hub en de App (Android of IOS-Apple).
-13- Is een GRADE 2 geclassificeerd component, vooral vanwege de punten hierboven gemarkeerd met "*" (sterretje).
Foto 04 hieronder: Lupus Deursensor V2 tekst op de verpakking

Foto 12 hieronder: Lupus Deursensor V2 Batterij type

Voor mooie foto's en verdere beschrijving, zie:
https://www.lupus-electro...EC-Door-contact-V2-p.html
Terug naar Inhoudsopgave bovenaan
.

Verschil tussen de deursensor V1 en V2

De werking van de deursensoren V1 en V2 is identiek.
Beide types werken ook op alle bovengenoemde Lupus Hub modellen met de eigen 868Mhz frequentie.
Ze zien er anders uit. De V1 is rechthoekig en de V2 ronder.
De V1 heeft een rood-licht-gevend ledje in de knop en de V2 een witte.
Bij het magneet-deel van de V1 zijn de schroefkoppen "in zicht" na het bevestigen, bij de V2 niet.
De V1 open je via een kruiskop-boutje (ook "in zicht" ) dat in een metalen moertje draait (is in het plastic "gegoten").
De V2 open je via het indrukken van een plastic haakje. Dit moet je met enig beleid (voorzichtig) doen.
Het haakje is vrij stevig maar zou kunnen breken.
De V1 oplossing heeft mijn voorkeur maar de "schoonheid" van "GEEN schroef/bout-kopjes in zicht" heeft het gewonnen bij de V2 . Zie ook foto bijlagen.
De V1 werkt op een 3,6v 1/2AA lithium batterij (1200mah) en de V2 op de wat meer gangbare 3v CR123 lithium batterij (1400mah).
Volgens Lupus werken de V1 en V2 allebei 2,6 jaar op de meegeleverde batterij.
De CR123 batterij heeft standaard meer vermogen en is ook in hogere vermogens (mah) verkrijgbaar.
Dus zal de V2 met de CR123 batterij het dan ook iets langer uithouden volgens mij.
De V1 is een EOL (End Of Life, wordt niet meer verkocht) product en is dan ook te vinden op de Lupus site onder EOL producten.

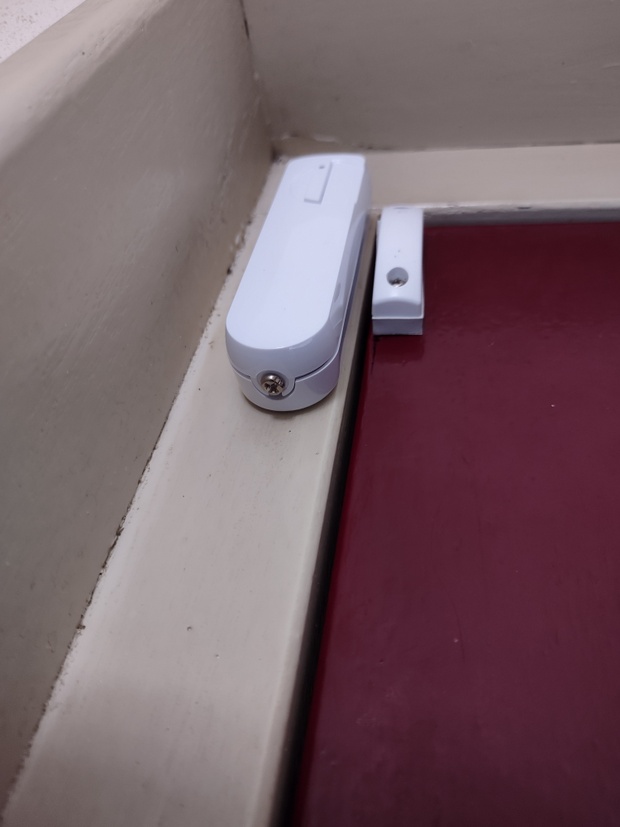

foto 01 hieronder: Lupus Deursensor V1 met schroef voor openen

Terug naar Inhoudsopgave bovenaan
.

Hoe werkt het

De techniek

De open-dicht sensor bestaat uit 2 delen een "sensor" en een magneet.
In de sensor zit een Reed-contact/schakelaar.
De magneet wordt op het beweegbare deel van een raam/deur geplaatst en de sensor op het vaste deel.
Het Reed-contact is een glazen buisje waarin zich 2 "sprieten" bevinden die "stroom contact" maken als de magneet dicht in buurt is. De 2 sprieten "slaan" door de magneet tegen elkaar, er is dan contact en stroom-doorgifte. Het is een gesloten buisje gevuld met een edelgas waardoor er geen roest op treedt van de "sprieten" en ook geen inbranden plaats vindt bij elektrisch contact!
Is de magneet "uit de buurt" dan maken de 2 sprieten geen contact en dan loopt er geen stroompje door.
De "oude' Alarm termen zijn afgeleide van dit principe: NO (Normally Open, maakcontact, in rust toestand geopend) en NC (Normally Closed, breekcontact, in rust toestand gesloten). Ook bij (schakel)relais wordt het zelfde principe toegepast, alleen zorgt daar een spoeltje met wel of geen stroom voor een maak- of breek-contact. Het is dus een vrij analoge bedoeling die via een stroompje de digitale elektronica in de sensor een signaaltje geeft.
Hetzelfde principe geldt ook voor de anti-sabotage switch van de Lupus deursensor V2. Dat is mechanisch knopje (switch) op het sensordeel, dat wel of niet een stroompje doorlaat, etc..

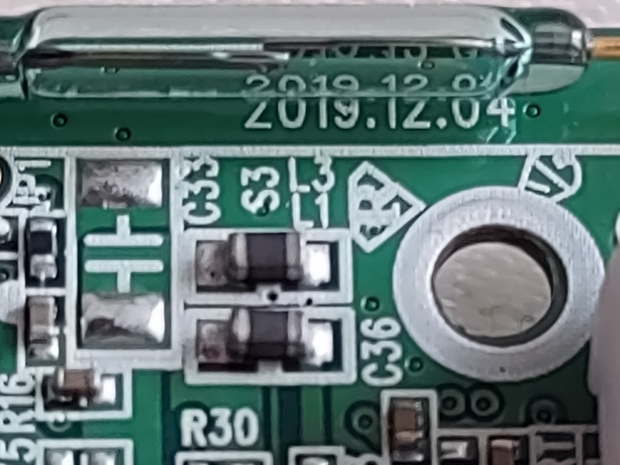

foto 15 hieronder: Lupus Deursensor V2 Boven: het Reed-contact (glazen buisje)

.
Terug naar Inhoudsopgave bovenaan
.

Functioneel

Is de magneet "te ver van" de sensor dan de geeft de sensor door "open" aan de Hub.
Is de magneet "(weer) dichtbij" de sensor dan de geeft de sensor door "dicht" aan de Hub.
De Lupus Hub weet in welke stand de deur en/of het raam staat.
Als je het Alarm aan zet op de Hub zal die direct gaan piepen (alarmeren) dat "Sensor X" nog "open" staat.
Ook kun je via de browser sessie of via de App zien of een deursensor op "open" of "dicht" staat
(28-5-2021: in browsersessie met NL taal zit nog een bugje en wordt "undefined" weergegeven, Lupus gaat dit herstellen).
Je kunt bij de Lupus deursensor zelf slecht 1 "Push" melding opgeven voor een deursensor op de Hub.
Dus je dient hiervoor bijv. niet een "push" melding op te geven als: "<Raam X> is geopend" OF "<Raam X> is dicht gedaan".
Je zult dus een "push" melding moeten opgeven in de trend van: "<Raam X> is geopend of dicht gedaan".
Bij een aantal andere (smarthome) systemen krijg je wel aparte "push" meldingen:
"<je eigen push melding tekst> gesloten" of
"<je eigen push melding tekst> geopend".
Dat is dus een minpuntje van Lupus.
.
Terug naar Inhoudsopgave bovenaan
.

Attentiepunt: Plek magneet-deel en het Reed-contact

Het magneet-deel werkt op een afstand van 20-30mm van de sensor.
Het Reed-contact zit in de sensor aan de linkerkant. Dit is vanuit de situatie dat het knopje zich "boven" bevindt en je tegen het knopje van de sensor aan kijkt!. Links aan de zijkant zie je in deze situatie 2 verticale "opbouw streepjes" op het plastic van de sensor die aangeven waar tegenover het magneetdeel gemonteerd dient te worden. Zie ook de bijlage van de montage instructie en een foto van de sensor hieronder.
Het knopje "boven" is normaal standaard voor het bevestigen.
Je doet dat knop/licht ook boven omdat je dan makkelijk bij het "schroefje/haakje" aan de "onderkant" kan, voor het openen bij een batterijwissel. Zeker als de sensor al gemonteerd is op het vast deel van een raam of deur!.
Zit het magneet-deel aan de "niet Reed-contact" kant van de sensor dan werkt het Reed-contact vaak wel, maar moet dat magneet-deel wel heel dicht op de sensor zitten.
Het is dus zaak dit uit te proberen. De meeste mensen hangen de sensor en het magneet deel zo hoog mogelijk. Dit wordt ook aangeraden bij draai-kiep-ramen,
i.v.m. de kiep-stand. Want dan weet je zeker dat de afstand tussen de sensor en het magneet-deel altijd genoeg is in de kiep-stand voor het juist functioneren!
Mocht de afstand te groot zij dan zul je toch de knop/lichtje aan de onderkant moeten doen en zorgen dat je de sensor toch kan openen met schroeven of haakje indrukken!.
Zelf heb ik 1 Lupus magneet-deel aan de "niet Reed-contact" kant en dat werkt prima als de sensor en de magneet maar heel dicht (1-2 mm) op elkaar zitten.
Ik weet niet of er sensoren bestaan voor de linkerkant, rechterkant of met 2 Reed-contacten! Tips zijn welkom.
Foto 29 hieronder: Samengestelde foto: Lupus deursensoren V2 gemonteerd met beugeltjes op/bij kunststof kozijn
Terug naar Inhoudsopgave bovenaan
.

Installeren / activeren

Batterij in werking, Schroeven versus plakken en Beugeltjes

Als eerste zul je het plastic stripje aan de achterkant van de deursensor moeten verwijderen(er uit trekken) zodat de batterij gaat werken.
De deursensor (beide delen) kun je met schroeven of plakstrips vast zetten. Deze worden beide meegeleverd.
Schroeven wordt aangeraden. Zeker aan de zonkant van je huis laten die plakstrips (het is wel goede 3M) na een tijdje los. Bij de sensor is hierop nog meer kans omdat die zwaarder is, mede door de batterij . Het magneet-deel is licht en zal hier veel minder last van hebben.
BIj kunststof (binnenkant frame is ook gegalvaniseerd ijzer!) , aluminium of ijzeren ramen wil je ook geen sensor of magneet-deel direct hierop vast schroeven. Het is moeilijk en metaal kan zorgen voor verstoring van het draadloze signaal van de sensor naar de Hub. Zou je de sensor en/of magneet verwijderen dan zit ook nog met niet te herstellen schade aan je kozijn. Bij hout is dat natuurlijk allemaal niet zo'n probleem.
Een oplossing is het gebruik van een L-vormig beugeltje van metaal (plastic is wat te "slap"/niet-stijf) voor het sensor-deel. Je monteert het magneet-deel dan wel met de plakstrip op het bewegende deel van de deur of het raam.
Je bevestigd het sensor-deel op de lange poot van zo'n beugeltje met boutjes/moertjes. Je gebruikt de plakstrip van de sensor als extra isolatie tussen het metalen beugeltje en de sensor! Het korte deel van het beugeltje schroef je vast aan de houten afwerklijsten of aan het plafond. Ander voordeel is dat je het sensor-deel beter kunt uitlijnen t.o.v. het magneet-deel. Dit omdat bij kunststof en metalen kozijnen het beweegbare deel opleg is en dus niet vlak staat t.o.v. het vaste deel van het kozijn.
Er wordt ook nog een uitvul-blokje meegeleverd (5,5mm dik) voor het magneet-deel. ik heb dit niet gebruikt. Het maakt de ophanging met plakstrips zwakker en het lost het uitvullen van mij kunststof oplegramen niet op (bewegende raamdeel is door de opleg 22,5mm "dikker" dan het kozijn/frame). Ook vergroot het de kans op mogelijke afstand problemen met het Reed-contact zoals hierboven beschreven. Een beugeltje werkt echt veel beter om dat je hier mee zowel horizontaal als verticaal (voor iedere dikte/breedte) kan uitlijnen t.o.v. de sensor!.
Zie hiervoor ook de bijlagen foto's die e.e.a. verduidelijken.
Foto 05 hieronder: Lupus Deursensor V2 achterkant met plastic stripje voor batterij stop (er uit trekken: voor stroom geven van batterij aan sensor). Rechts onder op de foto zie je 2 verticale "opbouw streepjes" op het plastic van de sensor die aangeven waar tegenover het magneetdeel gemonteerd dient te worden.

.
Terug naar Inhoudsopgave bovenaan
.

Koppelen

Het is erg makkelijk de deursensor toe te voegen aan de Hub en hem te activeren.
Je kan dit doen via de App op je smartphone/tablet (dus ook iPhone/iPad ) of via een browser sessie op je PC/laptop.
Ik heb een samengestelde foto's geplaatst (in "Z-volgorde") van het activeren van de deursensor via de browser.
De acties zijn:
- Ga via menukeuze (links) naar "sensoren"
- Kies "toevoegen"
- Kies "toevoegen sensor"
- Druk op "Start(en)" (de Hub wordt geactiveerd om op zoek te gaan naar een nog niet bekende sensor)
- Druk op knop van de sensor
- Sensor wordt gevonden , druk op "V" symbool
- Kies "toevoegen" bij het pop-up schermpje
- Als dit succesvol verloopt krijg je hierover de melding : Sensor succesvol toegevoegd aan Gebied y Zone x
- Als de melding verdwenen is: Druk op de "Stop" (de Hub stopt met het zoeken naar een nog niet bekende sensor)

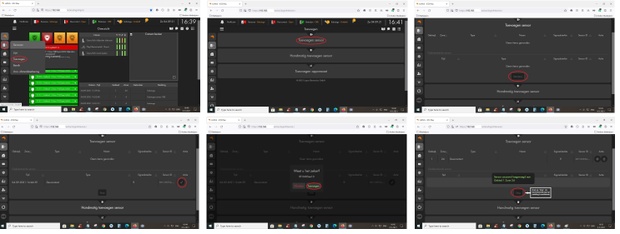

Foto 07 hieronder; Firefox browser sessie op Windows 10 van de Lupus Hub; 6 Schermafdrukken met: Toevoegen van een deursensor (zelfde geldt voor alle sensoren)

Terug naar Inhoudsopgave bovenaan
.

Instellen

Er zijn vele instelmogelijkheden per deursensor.
Als ik deze allemaal hier ga bespreken dan wordt dit een basiscursus Alarm systemen.
Ze staan kort maar duidelijk beschreven in de Duitse en Engelse handleiding die op de Lupus site staat.
Op een samengestelde foto bijlage kun je alle instelmogelijkheden zien per sensor.
Belangrijk is dat je de sensor een functionele naam geeft.
Bijvoorbeeld; "Raam voor, begane grond" (mits daar maar 1 raam is!).

De instellingen van de deursensor zijn in 3 groepen te verdelen, zijnde:
- Algemeen (bijvoorbeeld: naam)
- Alarmering
- Home Automation uitvoeren (altijd OF bij open OF bij dicht), bieden zeer veel mogelijkheden (Scenario/scene, rules, conditions, etc.).

Naast deze deursensor gebonden instellingsmogelijkheden, zijn er ook algemene Alarm instellingen die invloed kunnen hebben op een deursensor of die door de sensor getriggerd kunnen worden.
Ook hier zijn er nogal wat algemene instellingen en verwijs ik weer naar de handleiding voor details.
Foto 08 hieronder: Firefox browser sessie op Windows 10 van de Lupus Hub; 3 Schermafdrukken met: Instelmogelijkheden deursensor

Terug naar Inhoudsopgave bovenaan
.

De draadloze 868Mhz frequentie met eigen protocol

Ik gebruik in mijn betonnen casco woning van 3 verdiepingen (dus met veel ijzer!) op alle verdiepingen 868Mhz draadloze componenten.
De Lupus XT2-plus Hub staat in de meterkast op de begane grond aan de voorkant.
Alle 868Mhz componenten hebben een prima bereik en daarmee een probleemloze verbinding naar de Hub.
Naast het bereik is deze 868Mhz frequentie ook betrouwbaar (constant) en goed beveiligd (zie hoofdstukje hierboven "Wat is het").
Ik heb in de 7 maanden dat alle 868Mhz componenten (12 stuks) in de lucht zijn nog geen 1 keer een "onbereikbaar"- of "zwak" signaal component gehad.
Ik heb geen signaalversterker nodig, alhoewel deze van Lupus wel verkrijgbaar is voor hun 868Mhz frequentie/protocol.
Bij de verschillende (draadloze) Zigbee componenten die op dezelfde Hub zijn aangesloten zijn, zie ik wel dat verschillende Zigbee componenten een zwak bereik hebben (soms wisselt het ook).
Dit zijn vooral de Zigbee componenten op afstand (achter in de tuin, 20m van de Hub) en op afstand/door-beton (Achterkant: 2de en 3de verdieping). De Zigbee componenten reageren wel prima op commando's (ze worden uitgevoerd!) via de Browser/App/Hub, dus ook bij zwak signaal.
Ik zou liever een Alarm-smarthome Hub en componenten (zoals de deursensoren) gehad hebben met Zigbee en met de Z-wave-plus (= ook een draadloze 868Mhz frequentie) i.p.v. de "eigen" Lupus 868Mhz.
Alarm systemen (met of zonder toevoeging van smarthome) met Z-wave-plus zijn echter nog een zeldzaamheid.
Met smarthome systemen (zonder echt goed Alarm) heb je wel veel keus met Z-wave-plus.

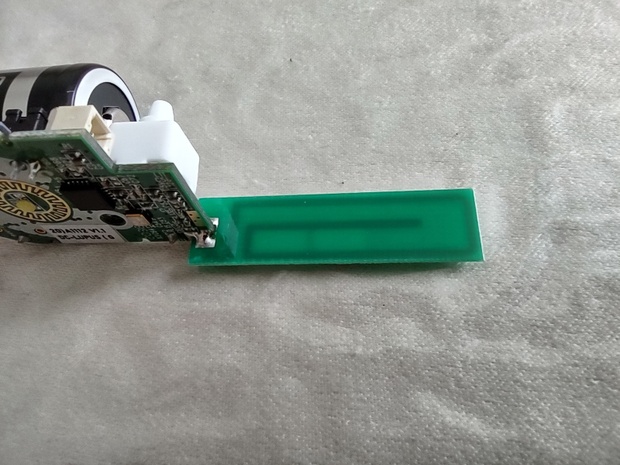

Foto 14 hieronder: Lupus Deursensor V2 868Mhz antenne voorkant

Terug naar Inhoudsopgave bovenaan
.

Conclusie/slot

Ik ben tevreden over de deursensoren.
Ze zijn betrouwbaar en hebben een goed bereik.
Ze zijn niet voor niets GRADE 2 gecertificeerd!
Ik had wel liever Z-wave-plus deursensoren/Hub gehad maar die zijn er (nog) niet bij Lupus.
Zigbee deursensoren kan wel op mijn Hub maar zijn toch niet voldoende betrouwbaar en hun aantal op de XT2-plus Hub is: maximaal 40 stuks. (Dus Zigbee gebruik ik alleen voor niet kritische zaken).

Bij Lupus is de standaard prijs 59 euro voor een witte uitvoering van de deursensor V2.
Dat loopt in de papieren als je er veel nodig hebt.
Ze zijn regelmatig in de aanbieding in Duitsland (ook Amazon.nl en .de) voor rond de 40 euro.
Een aantal Duitse shops geven ook hoge kortingen als je een hele complete set koopt (Hub, plus veel componenten).
Terug naar Inhoudsopgave bovenaan
.
.

Verwijzing Alarm en daaraan gerelateerde Smarthome/Surveillance

Op Tweakers publiceer ik voornamelijk reviews over Alarmsystemen en componenten en ook de hieraan gerelateerde Smarthome en Surveillance producten. Ik sta open om voor deze categorie eerlijke en uitgebreide reviews te schrijven als ik deze producten gesponsord kan ontvangen. Bij belangstelling kun je contact met mij opnemen via een Persoonlijk Tweakers Berichtje. Zie voorbeelden:
Lupus Alarm HUB XT2-plus & Waar moet een draadloos Alarm aan voldoen:
Lupus Electronics XT2 Plus Main Panel review door Antonio di
Waar moet een draadloos DIY Alarm met smarthome aan voldoen
Osram Zigbee Lamp:
Osram Smart+ LED-lamp E27 Classic (warm-wit) review door Antonio di
SMaBiT Schoksensor:
SMaBiT Vibratie/schok sensor Zigbee review door Antonio di
Terug naar Inhoudsopgave bovenaan
.

Bijlage foto's

01 Lupus Deursensor V1 met schroef voor openen
02 Lupus Deursensor V1 geopend
03 Lupus Deursensor V2 leveringsomvang
04 Lupus Deursensor V2 tekst op de verpakking
05 Lupus Deursensor V2 achterkant met plastic stripje voor batterij stop (er uit trekken: voor stroom geven van batterij aan sensor). Rechts onder op de foto zie je 2 verticale "opbouw streepjes" op het plastic van de sensor die aangeven waar tegenover het magneetdeel gemonteerd dient te worden.
06 Lupus Deursensor V2 Leveringsomvang geopend
07 Firefox browser sessie op Windows 10 van de Lupus Hub; 6 Schermafdrukken met: Toevoegen van een deursensor (zelfde geldt voor alle sensoren)
08 Firefox browser sessie op Windows 10 van de Lupus Hub; 3 Schermafdrukken met: Instelmogelijkheden deursensor
09 "Papieren" Quick Install., die meekomt bij de Lupus deursensor
10 Lupus Deursensor V2 haakje voor openen/verwijderen van sensor-kap van de sensor- bodemplaat
11 Lupus Deursensor V2 geopend
12 Lupus Deursensor V2 Batterij type
13 Lupus Deursensor V2 868Mhz antenne achterkant
14 Lupus Deursensor V2 868Mhz antenne voorkant
15 Lupus Deursensor V2 Boven: het Reed-contact (glazen buisje)
16 Lupus Deursensor V2 batterij verbinding stekkertje/plug naar het printplaatje
17 Lupus Deursensor V2 Knopje gezien vanuit de binnenkant
18 Lupus Deursensor V2 Detail van elektronica 01
19 Lupus Deursensor V2 Detail van elektronica 02
20 Lupus Deursensor V2 Detail van elektronica 03
21 Lupus Deursensor V2 Detail van elektronica 04
22 Lupus Deursensor V2 Detail van elektronica 05
23 Lupus Deursensor V2 Detail van processor(tje)
24 Lupus Deursensor V2 Jumper (afblijven!). Lupus Deursensor V2 niet gebruikte bedrade
.....aansluitingen (ongedocumenteerd)
25 Lupus Deursensor V2 achterzijde printplaatje elektronica met het knopje/ledje in het midden
26 Lupus Deursensor V2 Anti-sabotage (Tamper) switch
27 Lupus Deursensor V2 zonder printplaatje
28 Samengestelde foto: Lupus deursensoren V2 gemonteerd met beugeltjes op/bij kunststof kozijn
29 Samengestelde foto: Lupus deursensoren V2 gemonteerd met beugeltjes op/bij kunststof kozijn
30 Samengestelde foto: Lupus deursensor V1 met schroefboutje te openen kap
.
Terug naar Inhoudsopgave bovenaan
