BitFenix Whisper BWG450M Review

+3
-The_Mask- 15 september 2017, laatste update op 18 september 2017, 449 views

BitFenix Whisper BWG450M (Product volledig gesponsord)

Kwalitatief goede voeding, met uitstekende prestaties, net uiterlijk en een stille werking. Perfect voor de stille high-end game PC met een enkele high-end of mainstream videokaart zoals een RX 580, GTX 1070, Vega 56, GTX 1080, Vega 64 Air of GTX 1080 Ti.

Pluspunten

  • Uitstekende spanningsstabiliteit
  • Uitstekende ripple onderdrukking
  • Stille werking, ook bij zwaardere belasting
  • Drie Over Current Protections op de 12V rail
  • Volledig modulair met zwarte platte kabels
  • Beide 6+2 pins PEG connector aan een eigen kabel en geen Y-kabel met twee connectors aan één kabel
  • Hoge kwaliteit van de interne componenten
  • 7 jaar garantie

Minpunten

  • Kwaliteit van de fan onbekend
  • Niet heel goed verkrijgbaar en soms uitverkocht

Eindoordeel

Score: 5Per criterium
Warmteproductie Score: 5
Geluidsproductie Score: 4
Prestaties en stabiliteit Score: 5
Aansluitingen Score: 5
Uitrusting Score: 5
Prijs Score: 4
BitFenix Whisper Gold 450W review
Vandaag een review van de 450W versie van de BitFenix Whisper Gold serie. Deze serie is de opvolger van de weinig succesvolle Fury Gold serie welke zich kenmerkte door zijn slechte spanningsstabiliteit. Met deze nieuwe Whisper Gold serie wil BitFenix het echter over een andere boeg gooien. Deze serie moet namelijk kwaliteit en goede prestaties leveren tegenover een aantrekkelijke prijs. In deze review kun je lezen als BitFenix dat is gelukt.

De BitFenix Whisper Gold serie bestaat uit vijf voedingen. Beginnend bij de 450W versie en instappen van 100W oplopend tot de 850W versie. De 850W en 750W zijn met hun zes PEG connectors geschikt voor drie high-end videokaarten, de 650W versie heeft er vier en is dus geschikt voor twee high-end videokaarten. En de 550W en 450W versie hebben elk twee PEG connectors wat ze geschikt maakt voor één high-end videokaart.

Deze review gaat over de meest interessante voeding, voor de meeste mensen, de 450W versie. Deze voeding kan een game PC met Core i5/i7 of Ryzen 5/7 met GTX 1070/1080/GTX 1080 Ti of RX 580/Vega56/Vega64 van stroom voorzien. Waarbij ook nog ruimte is voor wat overklokken in de meeste gevallen.

In deze review zullen we daarom weer kijken hoe deze voeding presteert onder verschillende belastingen en hoe het zit met de kwaliteit van de voeding. Het testen is weer gedaan bij Cooler Master in Eindhoven waar ik hun dure apparatuur mag gebruiken, waarvoor dank. Caseking.de bedankt voor de voeding. :)

Ben je zelf opzoek naar een voeding of wil je nog meer te weten komen over voedingen, kijk dan eens in Voeding advies en informatie topic - Deel 34

InhoudsopgaveGa naar: Volgende hoofdstukGa naar: Inhoudsopgave

TestmethodeGa naar: Volgende hoofdstukGa naar: Inhoudsopgave
Voor het testen van deze voeding ben ik weer bij Cooler Master in Eindhoven geweest waarbij ik hun apparatuur weer kon gebruiken. Dit was de vierde keer dat ik er ben geweest en de testmethode is vergelijkbaar met de tweede en derde keer dat ik er was. Je kunt deze testresultaten dus ook vergelijken met oudere reviews.

In vergelijking met de eerste keer dat ik bij Cooler Master was, is de testmethode veranderd. De stroom welke van de 12V wordt getrokken is nu groter ten opzichte van de 3,3V en 5V. Dit omdat dit meer realistisch is met de praktijk waar tegenwoordig ook steeds minder van de 3,3V en 5V wordt getrokken.

Naast de meer realistische waardes zitten er ook twee cross load tests in. Bij zo'n test wordt alle belasting op één of twee rails geplaatst terwijl er op een andere rails (bijna) geen load komt te staan.

Bij de eerste cross load test wordt de 3,3V en 5V tot de totale maximale load belast, waarbij evenveel stroom van beide rails wordt getrokken en waarbij de 12V rail wordt belast met maar 0,15A. Hiermee wordt getest als de voeding om kan gaan met de C6 en C7 powerstates welke je vind in Intel CPU's vanaf de Haswell generatie. Als een voeding deze test doorloopt zonder dat de spanningen buiten de ATX specificaties vallen dan is de voeding compatibel met de C6 en C7 slaapstand.

De tweede cross load test is de 12V rail tot de maximale opgegeven waarde belasten en de andere rails helemaal niet belasten. Zoiets zou bijvoorbeeld kunnen voorkomen als je de voeding gebruikt als tweede voeding in je PC voor bijvoorbeeld alleen de stroomvoorziening van de videokaarten via de PEG connectors.

MEETAPPARATUUR
Bij Cooler Master in Eindhoven heb ik gebruik gemaakt van de volgende apparatuur:
  • Chroma 6530 AC source
  • Yokogawa WT210 digitale vermogensmeter
  • Chroma 6334 high speed DC load mainframe met vier 63303 modules
  • Chroma 6334 high speed DC load mainframe met 2 63306 modules
  • Chroma 6334 high speed DC load mainframe met 2 63306 modules
  • Custom Cooler Master test board v1.0
  • Fluke 8845A digital precision multimeter
  • Tektronix DPO3034 digitale oscilloscoop
De Chroma 6530 AC Source is er voor het genereren van een stabiele spanning op de gewenste spanning en frequentie. De spanning die uit het stopcontact komt is normaal gesproken niet precies 230V en met de AC source is de spanning volledig te tunen. Instellen op 115V 60Hz is dus ook mogelijk voor het controleren van het behaalde 80PLUS certificaat.

De Yokogawa WT210 is een digitale vermogens meter en is een erg precieze AC meter, perfect geschikt voor het meten van de AC spanning, stroom en vermogen.

De Chroma 6334 high speed DC load mainframe met vier 63303 modules zijn voor het belasten van de 3,3V, 5V, -12V en +5Vsb.

Twee Chroma 6334 high speed DC load mainframes met elk 2 63306 modules, voor het belasten van de 12V.

Een Custom Cooler Master test board v1.0 hierop zitten alle connectors die je ook op de voeding vindt maar dan in female vorm, zodat je eenvoudig de voeding kunt aansluiten, dit test board is dan weer verbonden met de Chroma DC loads.

De Fluke 8845A digital precision multimeter is een erg nauwkeurige multimeter voor het uitlezen van de spanningen van de voeding.

En als laatste een Tektronix DPO3034 digitale oscilloscoop welke ik gebruik voor het uitlezen van de ripple en noise welke de voeding genereert.

Zelf beschik ik dan nog over een DT-2234C+ tachometer voor het meten van de draaisnelheid van de fan.

http://static.tweakers.net/ext/f/mkWQtGYUmqM7YYAlzAXLfnUW/full.jpg http://static.tweakers.net/ext/f/ixKRDcImkwo1RoWTjui8L2Hg/full.jpg


VerpakkingGa naar: Volgende hoofdstukGa naar: Inhoudsopgave
VERPAKKING
Een goede verpakking is belangrijk voor een voeding. Sowieso is het natuurlijk handig om wat informatie over de voeding te weten kunnen komen. Maar ook tegen transportschade is een goede verpakking belangrijk, het zou immers zonde zijn dat de voeding bij aankomst al defect is.

https://tweakers.net/ext/f/50KFnhh0AzpxquO7cc1OyVoU/full.jpg

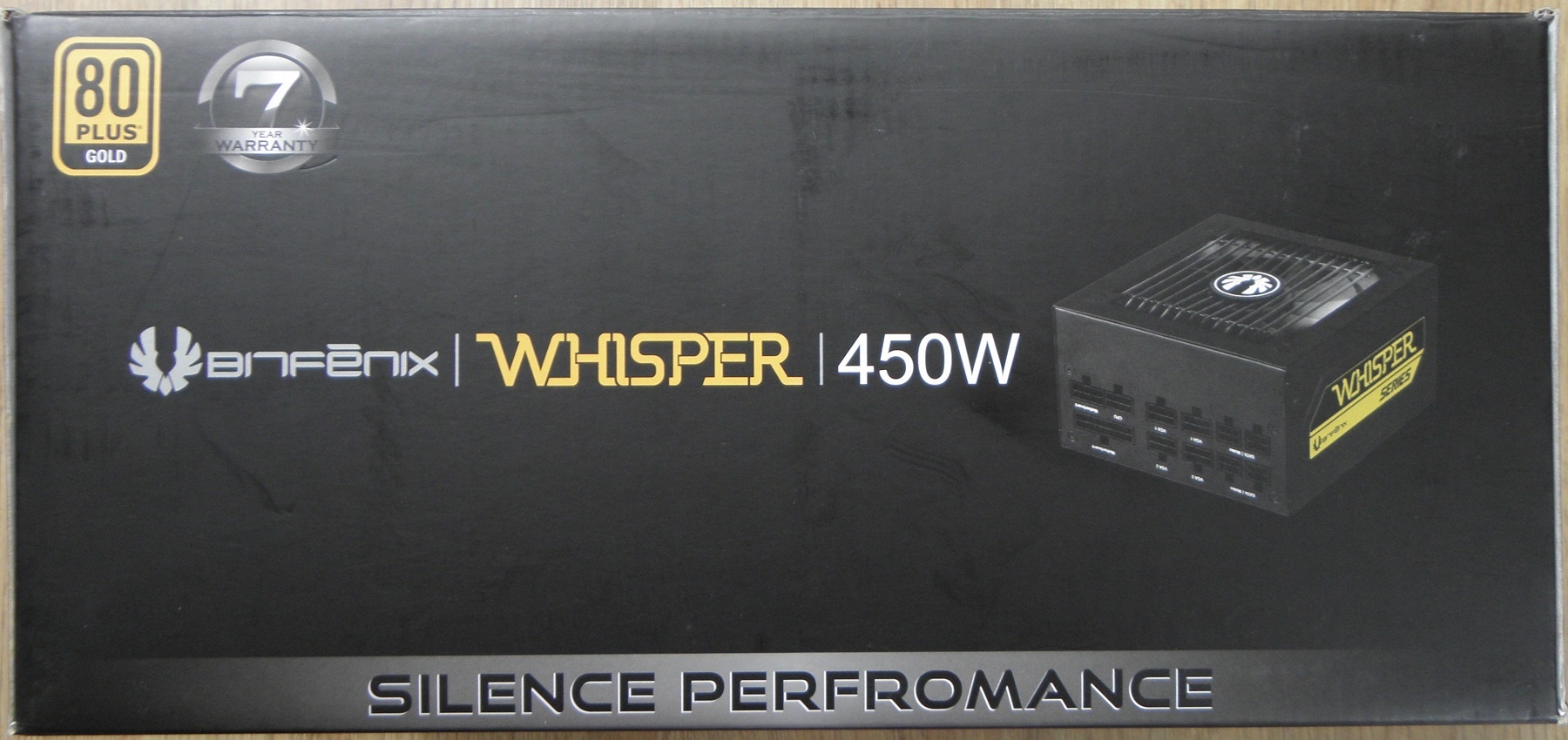

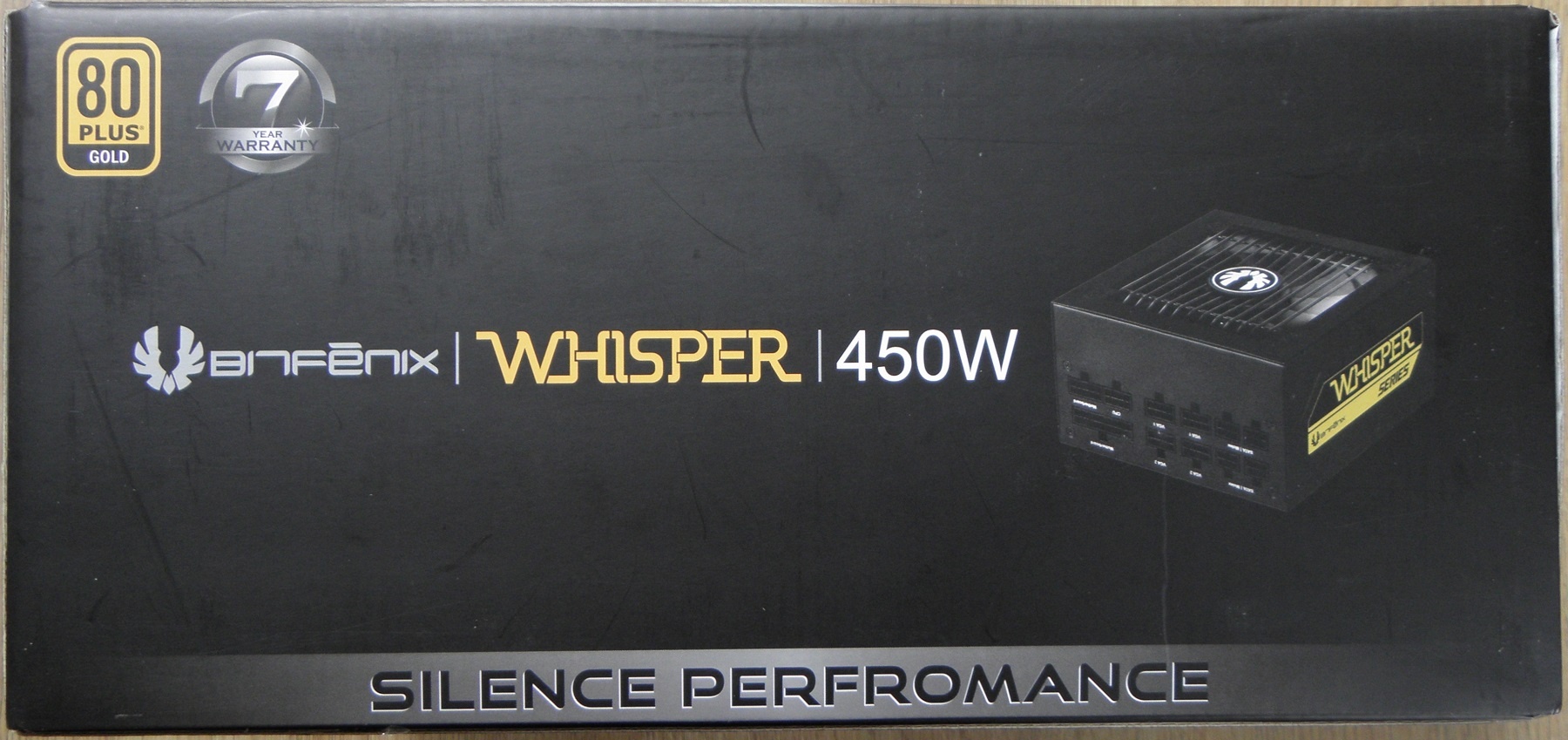

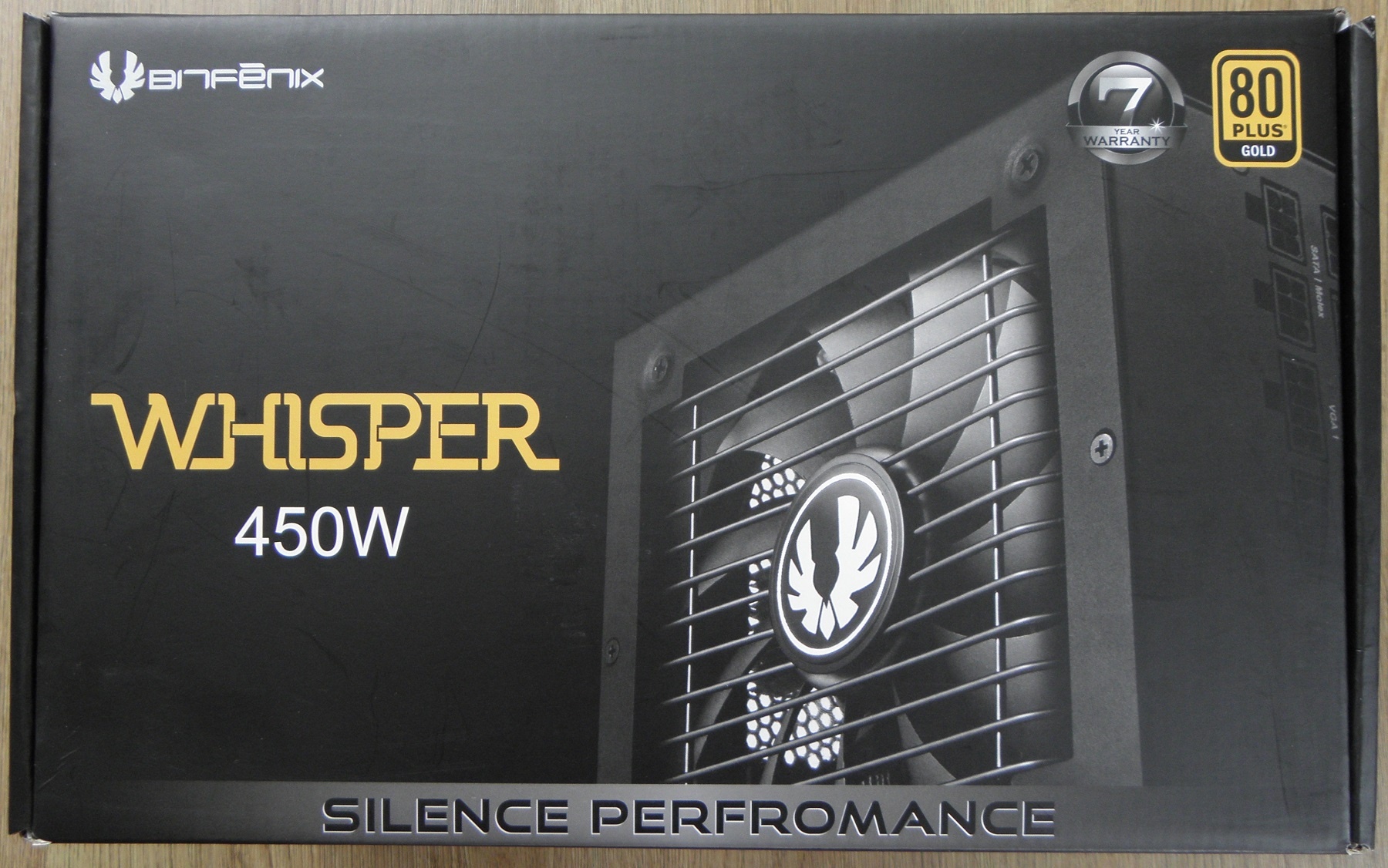

Op de voorkant van de verpakking zie je een afbeelding van de voeding met daarbij de belangrijkste kenmerken van het product. Zo is het zichtbaar dat het hier om de 450W versie gaat, welke een 80PLUS Gold certificaat heeft en met 7 jaar garantie komt. Ook levert die "silence perfromance", dat is een soort romance denk ik. :p

https://tweakers.net/ext/f/NTUA4ssk4PlMT7GSbmK7Oi2G/full.jpg

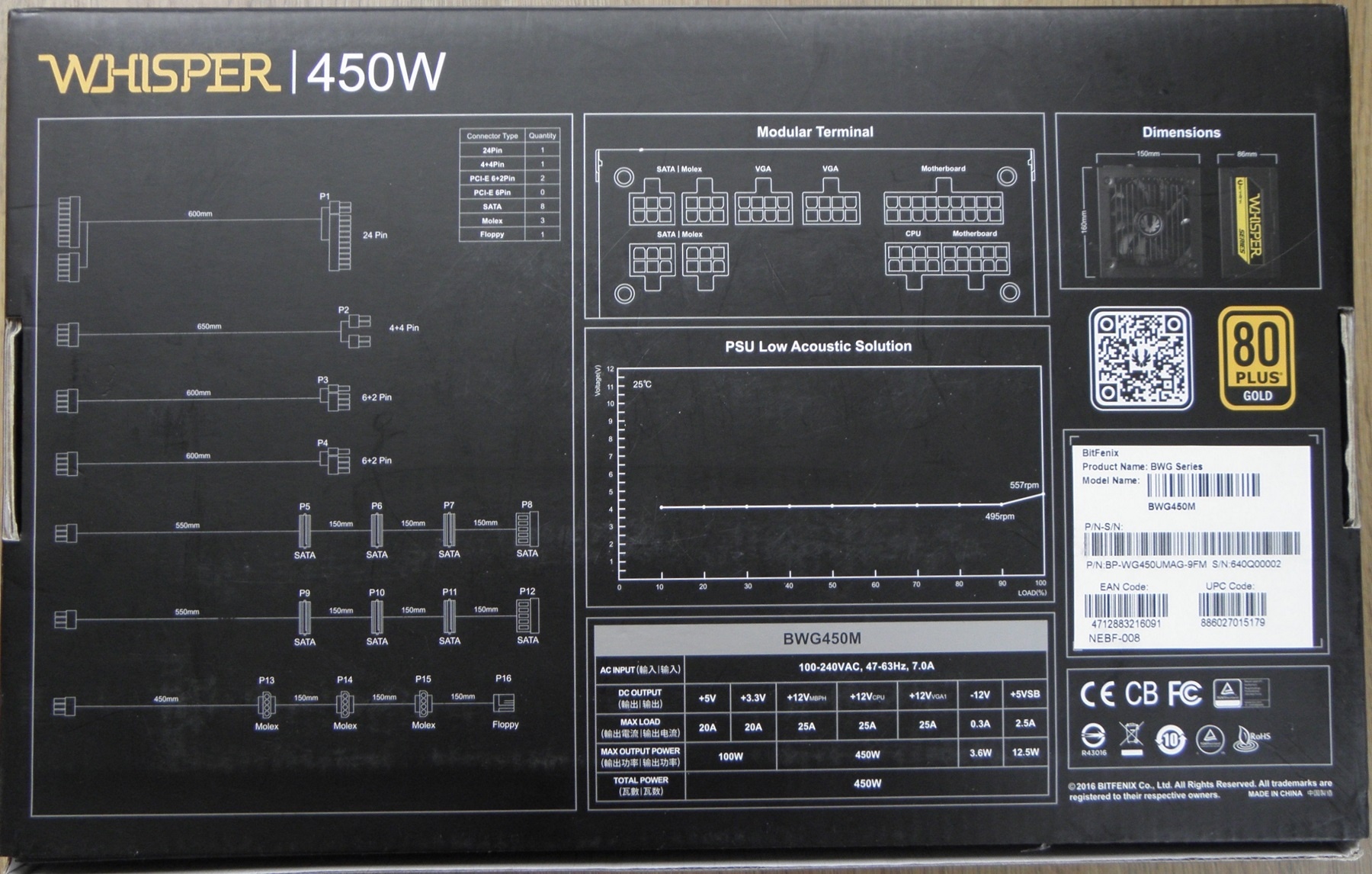

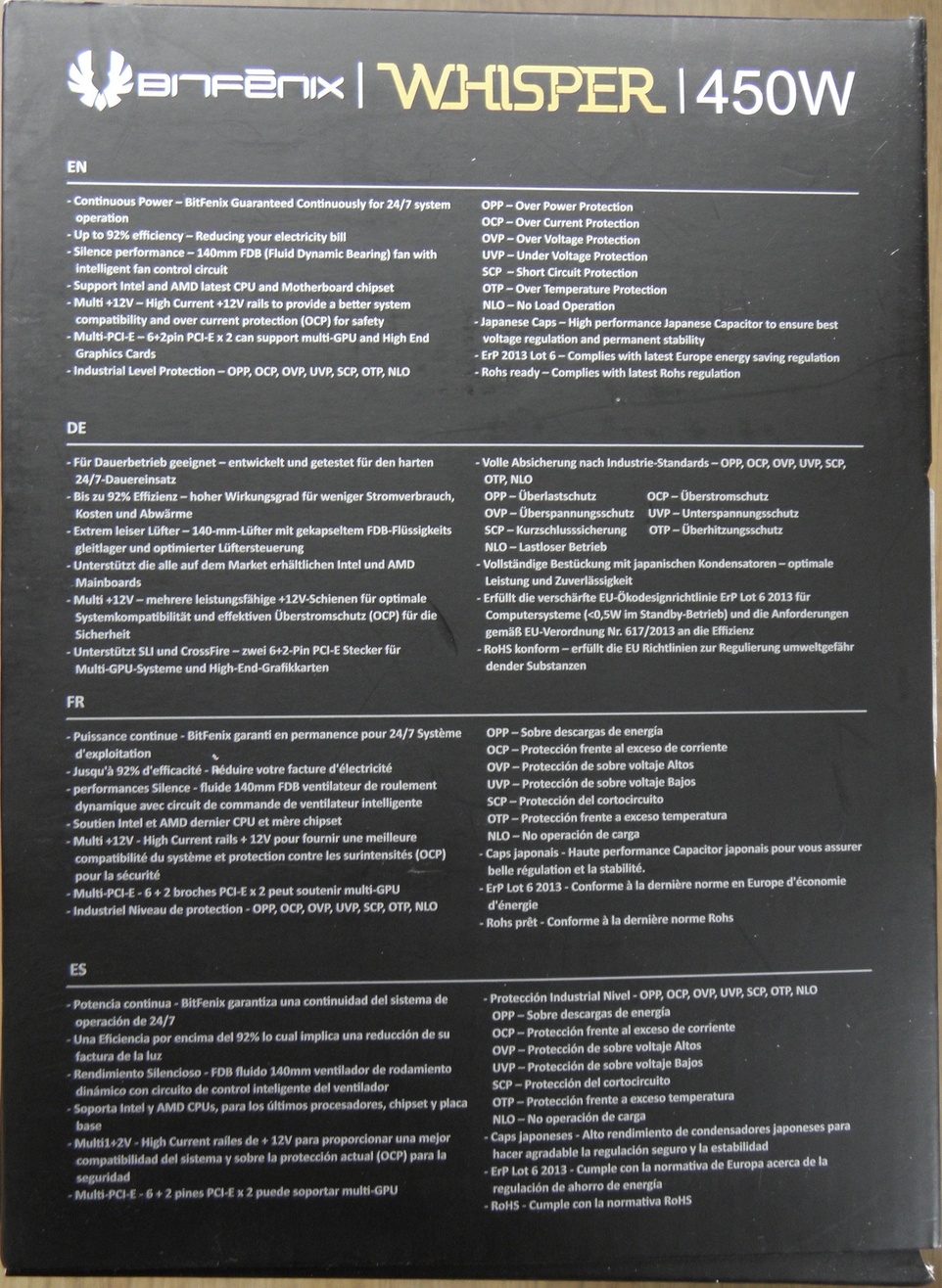

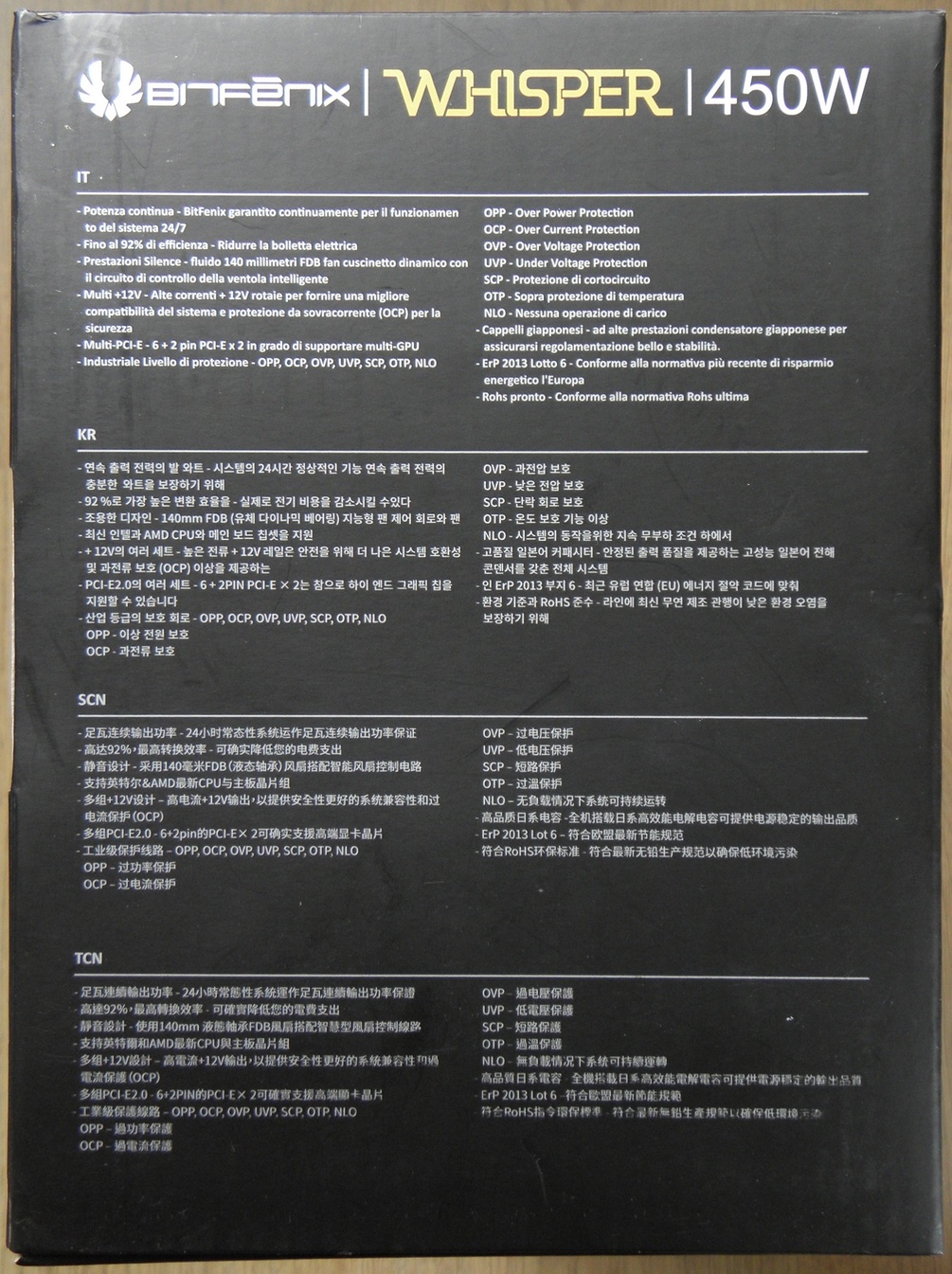

Op de achterkant van de verpakking vind je de modulaire kabels, met daarbij de lengtes en ook waar je ze in de voeding kunt plaatsen. Ook wordt de fanspeed curve, het formaat en de hoeveel stroom die de voeding kan leveren op de verschillende rails vermeld.

https://tweakers.net/ext/f/HvLUuaWjboQaPtMV0NiRJTIJ/full.jpg

https://tweakers.net/ext/f/HvLUuaWjboQaPtMV0NiRJTIJ/full.jpg

Op de boven en onderkant staat dezelfde informatie met ook dezelfde typefout als op de voorkant.

https://tweakers.net/ext/f/7YnNHdQSkchUdiIDjNypSkS4/full.jpg https://tweakers.net/ext/f/7YnNHdQSkchUdiIDjNypSkS4/full.jpg

Op de beide zijkanten vind je nog een aantal kenmerken van deze voeding in verschillende talen, niet in het Nederlands overigens.

VERPAKKINGSMATERIAAL

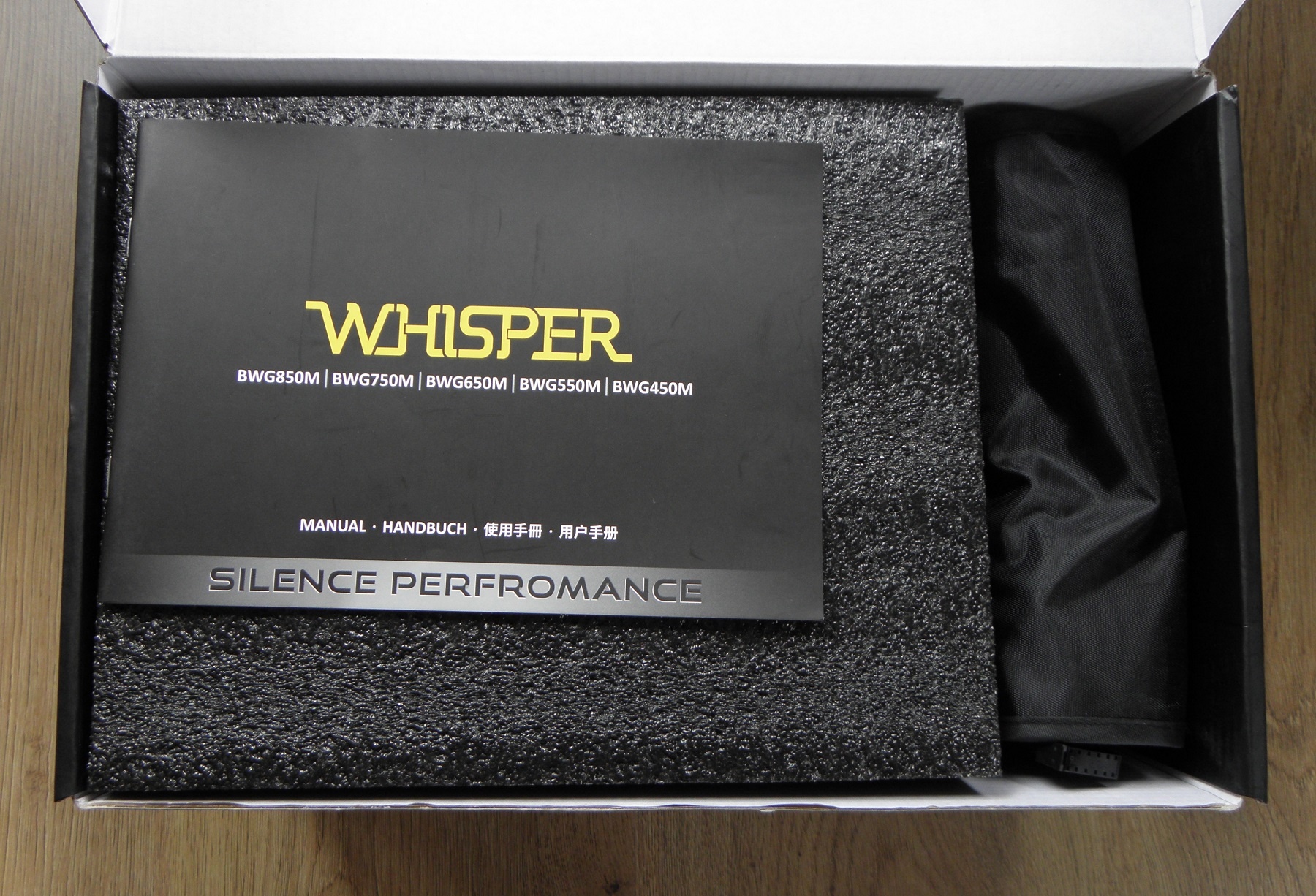

In de verpakking zelf vind je natuurlijk de voeding en zoals gezegd is goed verpakkingsmateriaal belangrijk tijdens transport. Voordat de voeding bij jou op de deurmat ligt is die immers de halve wereld rond geweest.

https://tweakers.net/ext/f/lcTNHglr9u5ALYFiXx6Q5Te3/full.jpg

Zoals je kunt zien is deze voeding prima beschermt doordat die verpakt zit in een dikke laag schuimrubber, met daaromheen nog een plastic zakje tegen krassen. De kabels en overige accessoires zitten in een los etuitje.

ACCESSOIRES
Het minimale wat je verwacht bij een voeding te krijgen is een AC powerkabel, vier schroefjes en een simpele handleiding. Daarnaast zitten er vaak ook nog wel wat tie-wraps bij en bij luxere voedingen soms ook nog wat extra's.

https://tweakers.net/ext/f/D2pBxKmVdgh3LzYx02AXdAr4/full.jpg

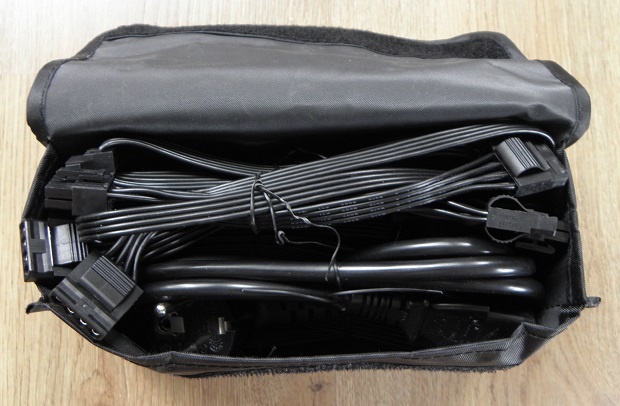

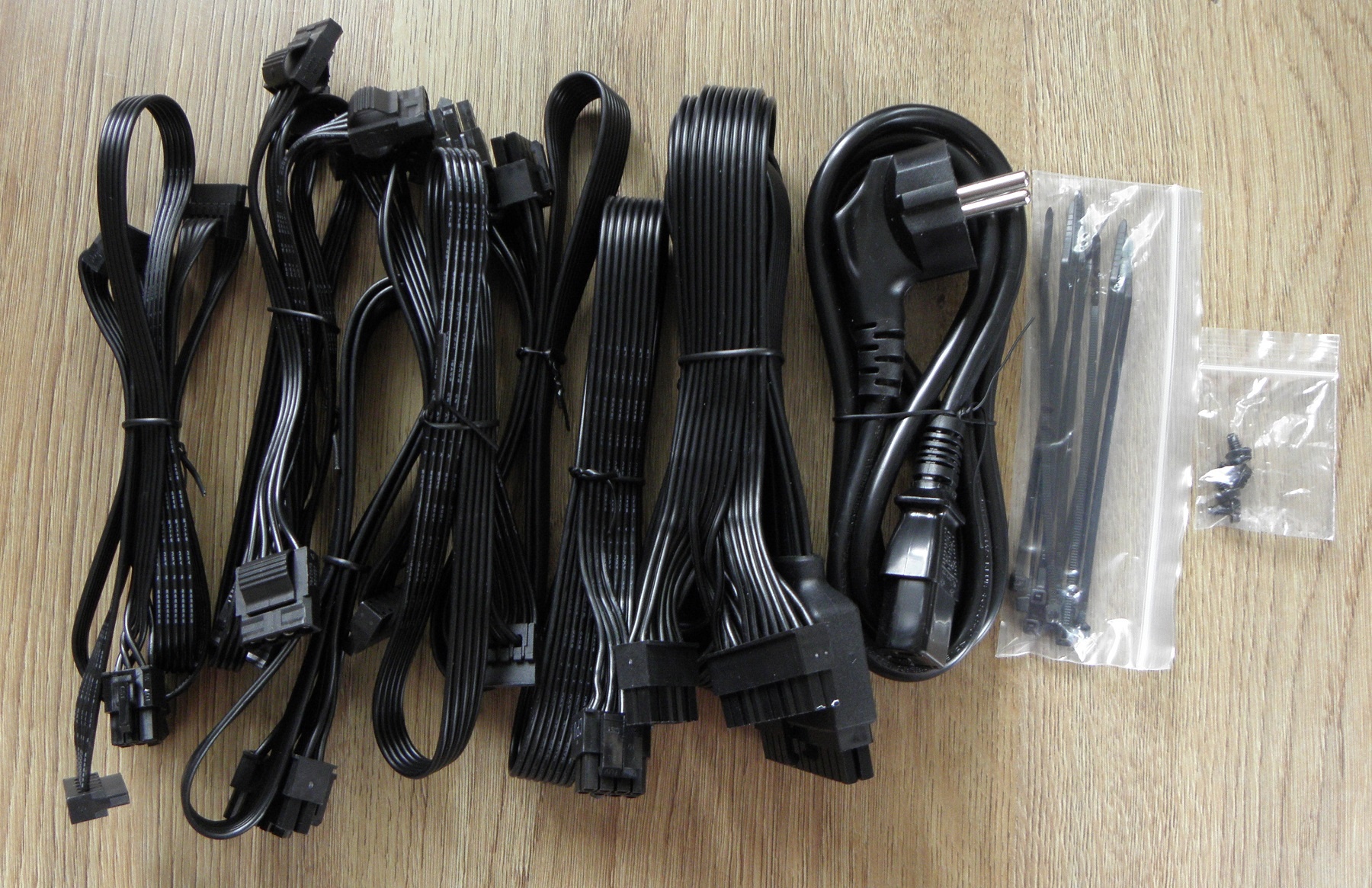

In het bijgeleverde etuitje zitten alle modulaire kabels, een AC kabel, een aantal tie-wraps en vier schroefjes om de voeding vast te maken in de behuizing. Op de foto boven deze foto zag je ook al de handleiding deze is vrij uitgebreid.


UiterlijkGa naar: Volgende hoofdstukGa naar: Inhoudsopgave
UITERLIJK VOEDING
Het uiterlijk van de voeding is voor de meeste mensen niet echt belangrijk. Toch zie je nog maar heel weinig grijze voedingen. Verreweg de meeste retail voedingen zijn wel zwart gespoten. Grootste reden hiervoor is dan ook dat het een premium gevoel geeft. Onbewust gaat men zo'n voeding waarschijnlijk toch beter vinden terwijl men de voeding eigenlijk nooit ziet als de behuizing geen venster heeft. Al zie je wel steeds meer high-end behuizingen met venster verschijnen en ook bij andere onderdelen lijkt het uiterlijk steeds belangrijker te worden. Bij andere onderdelen zie je nu ook dat we nieuwe hype hebben en dat is dat elk onderdeel LED's moet hebben, bij steeds meer voedingen zie je dit ook terug. Maar dan vooral bij voedingen welke een duidelijk mindere kwaliteit voor hun geld bieden.

https://tweakers.net/ext/f/Ig4LVh8aPBY950oTVBLi4ym5/full.jpg

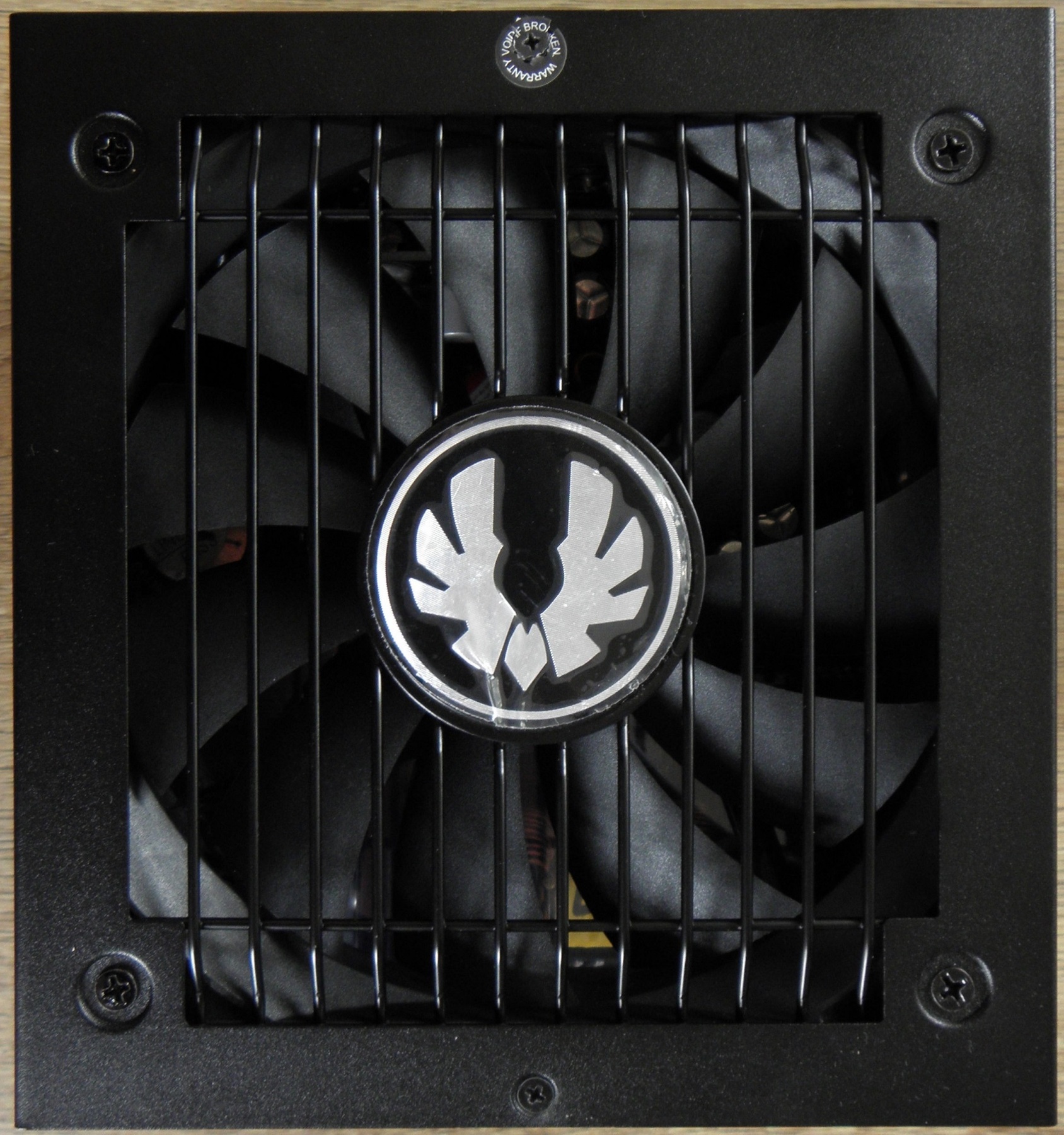

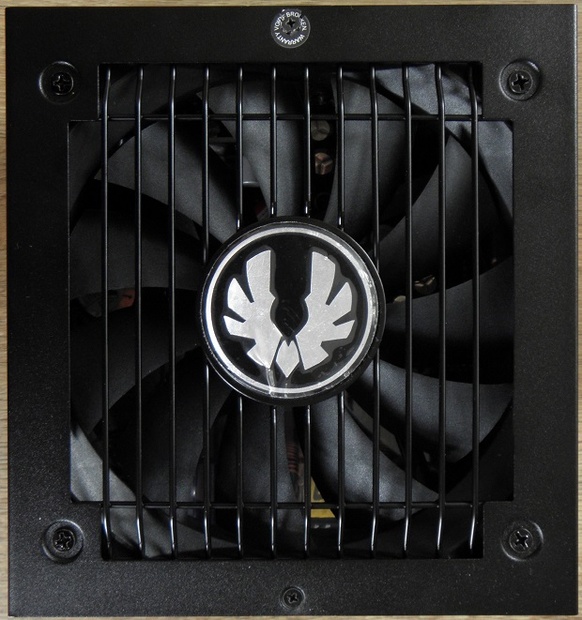

Aan de onderkant is de 135mm grote fan zichtbaar door het ventilatierooster. Het venstilatierooster is een zogenaamde wire grill welke voor zo goed als geen lucht tegen houdt. Zo heb je maximale airflow en zo goed als geen last van turbulentie wat extra geluid kan veroorzaken.

https://tweakers.net/ext/f/igfLIZ643MPhLXBQfEdaat49/full.jpg

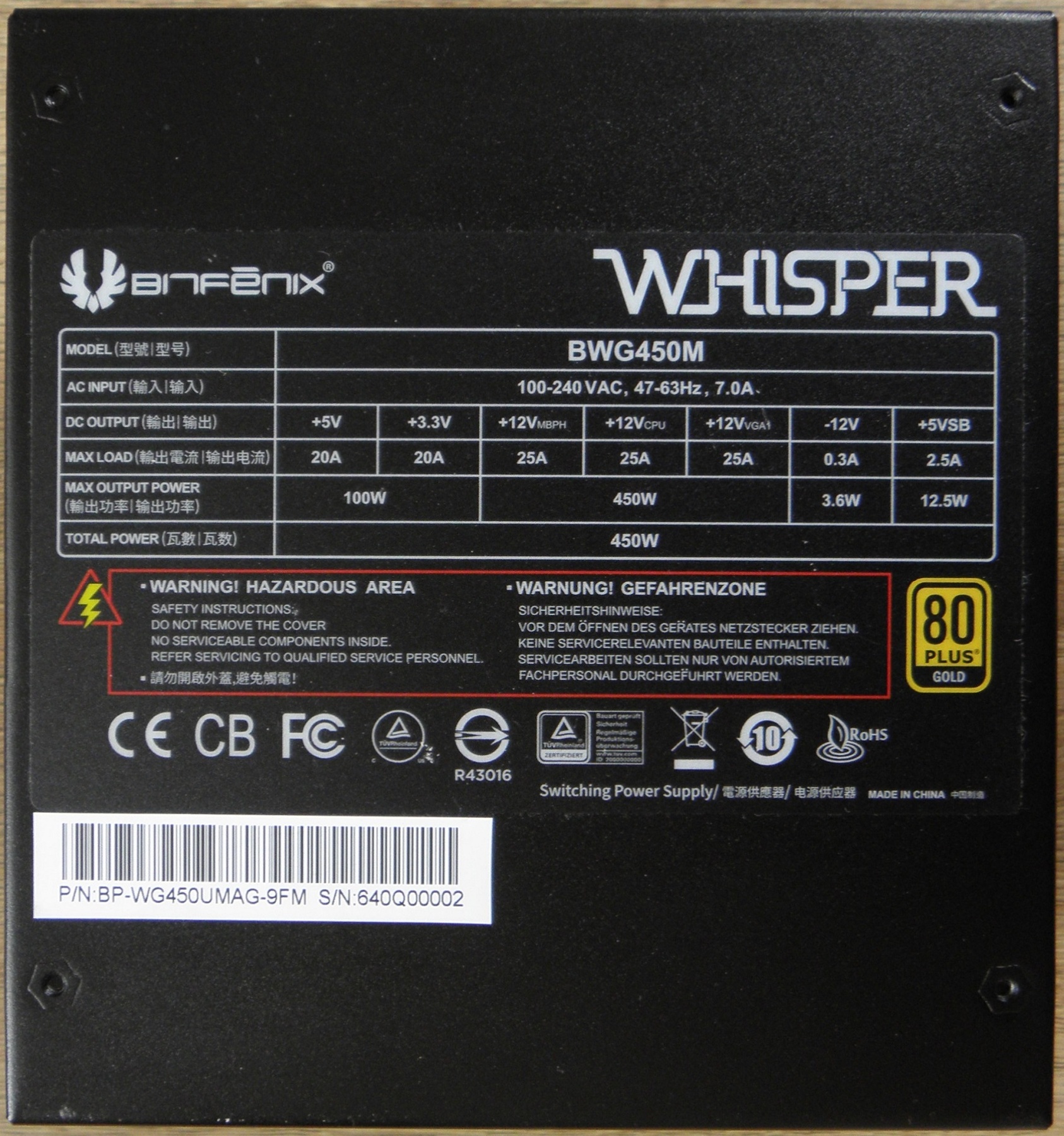

De bovenkant van de voeding geeft informatie over de hoeveel stroom elke rails kan leveren, heeft een waarschuwingssticker dat je de voeding niet moet openen en heeft de verplichte informatie over alle verschillende certificeringen. Niet de meest mooie voeding als je geen PSU cover hebt, maar wel een behuizing met venster, maar het is ook zeker niet heel opvallend.

https://tweakers.net/ext/f/MeFja4D0kMdprLBoWFrgqdS9/full.jpg

https://tweakers.net/ext/f/8wSnY8CIxxeo3z9u6bv8q4uW/full.jpg

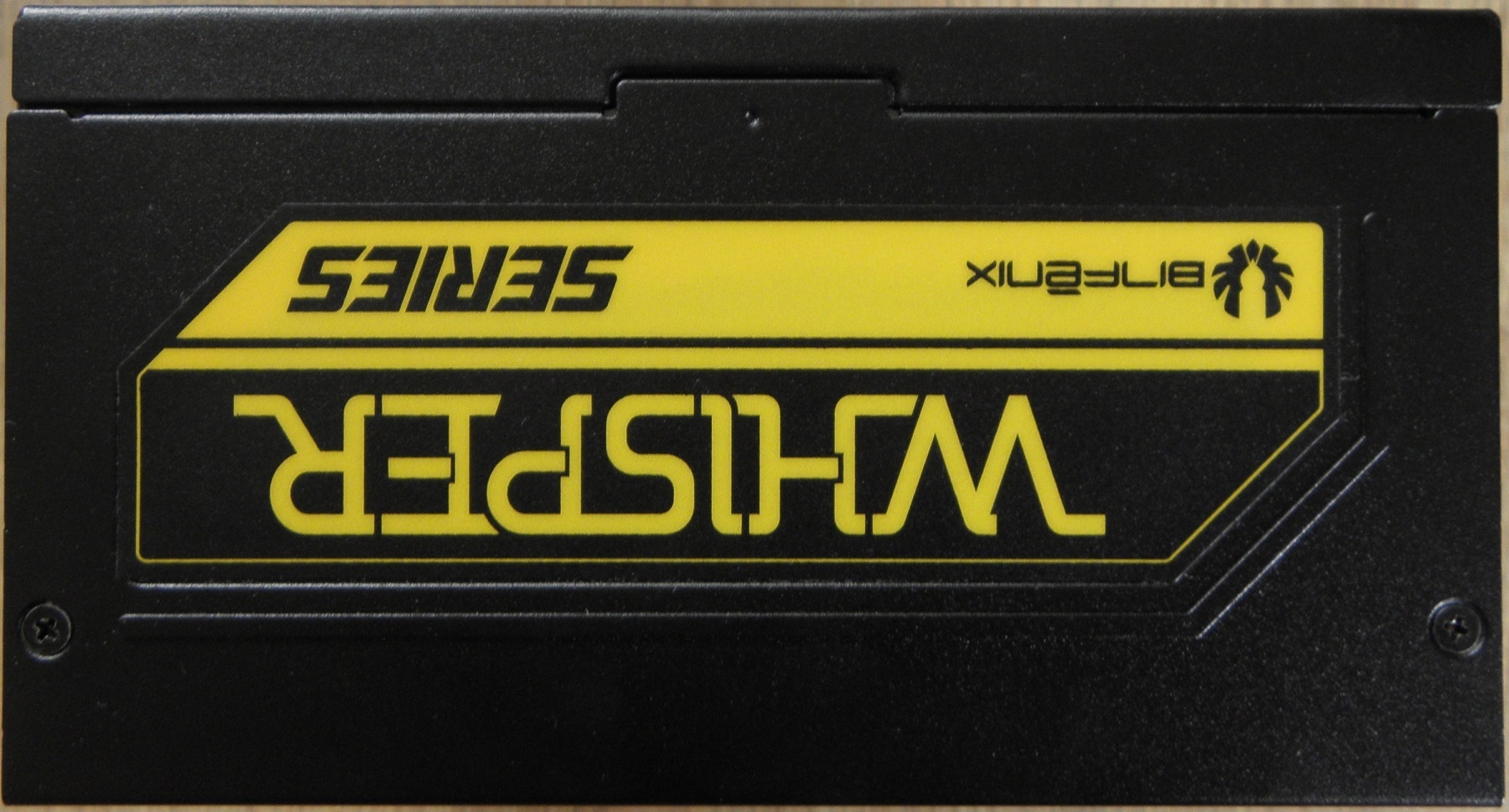

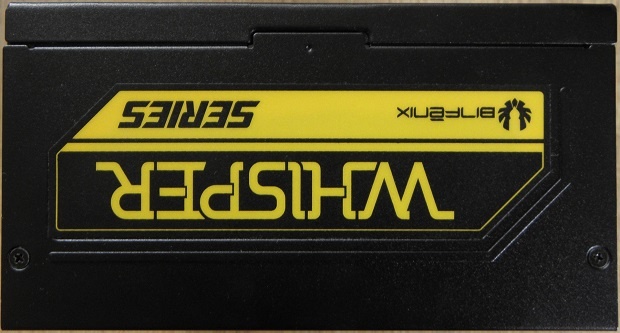

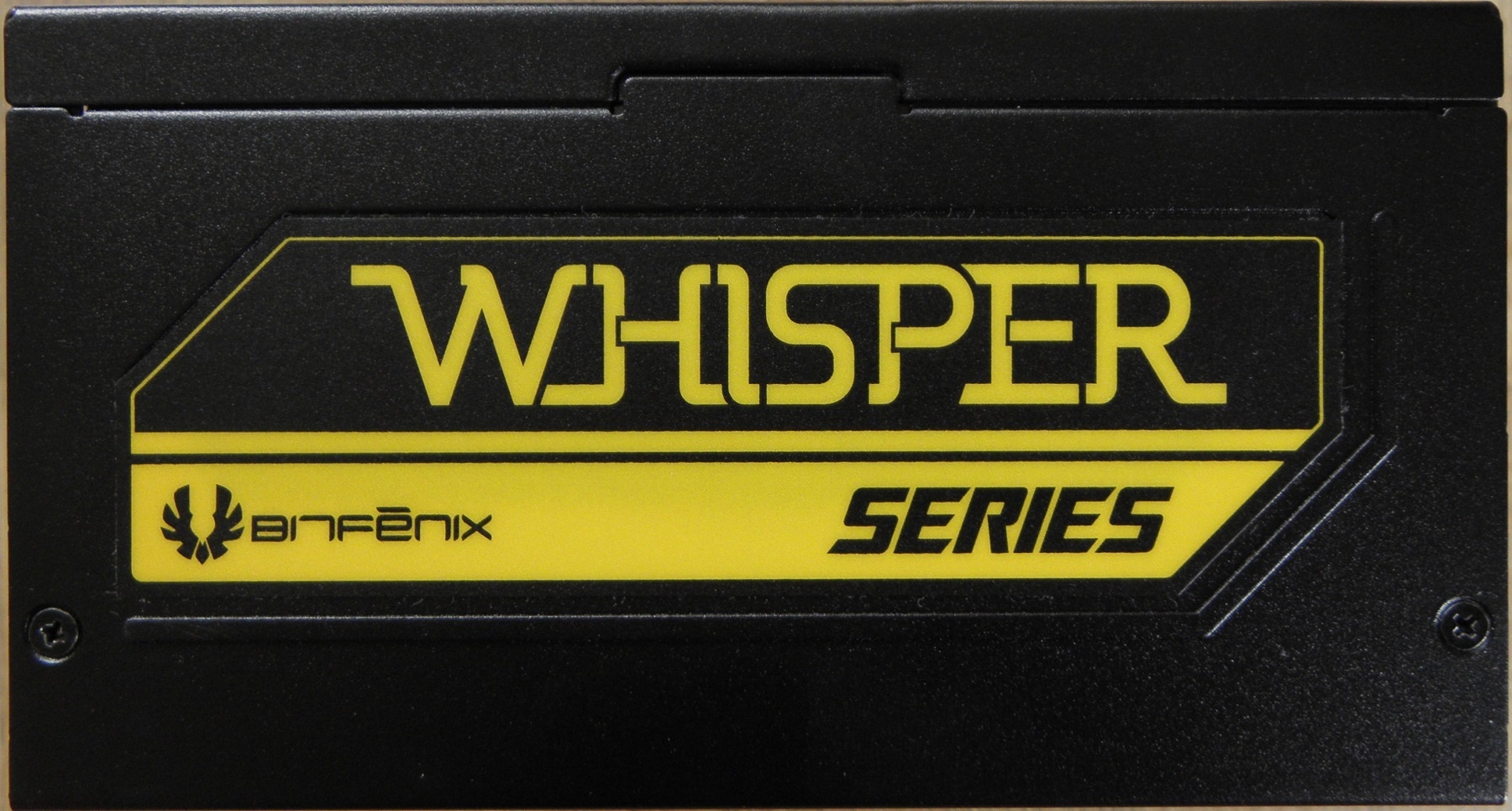

De ene zijkant heeft zoals je kunt zien de sticker er onderste boven op geplaatst. Dit wordt gedaan voor mensen welke de voeding ondersteboven in de behuizing plaatsen, dus met de fan naar boven wijzend. In zo'n geval staat de tekst weer de juiste kant op.

https://tweakers.net/ext/f/oRkjCud70H0YNns307uijymc/full.jpg

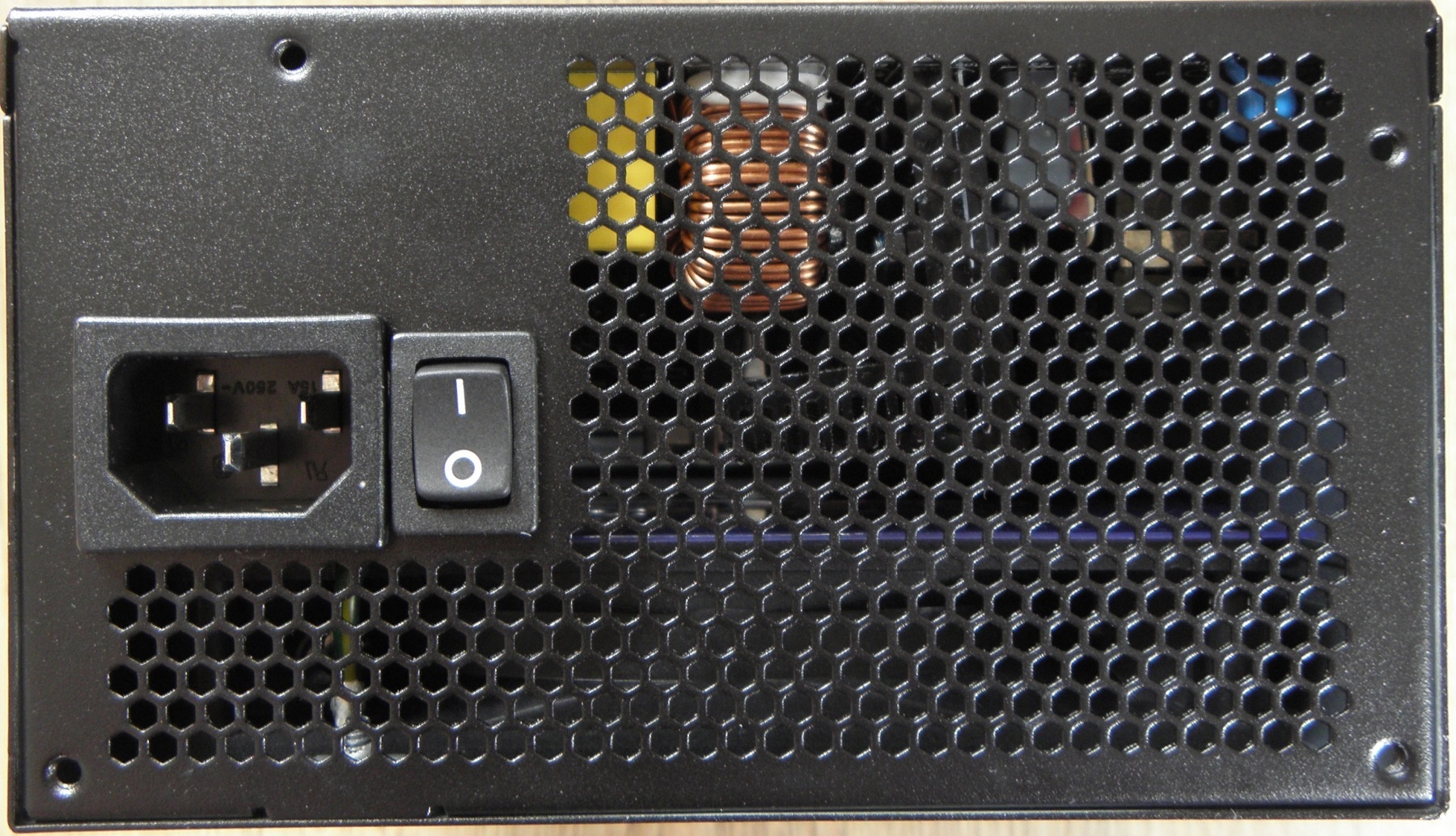

De achterkant is voorzien van een standaard honinggraadstructuur en zou de airflow niet veel mogen blokkeren, vooral omdat het hier gaat om het 450W model welke niet veel warmte zal uitstoten, zelfs niet onder volledige belasting.

https://tweakers.net/ext/f/W1o7wsRHWmrHzIll4UG3MJ8y/full.jpg

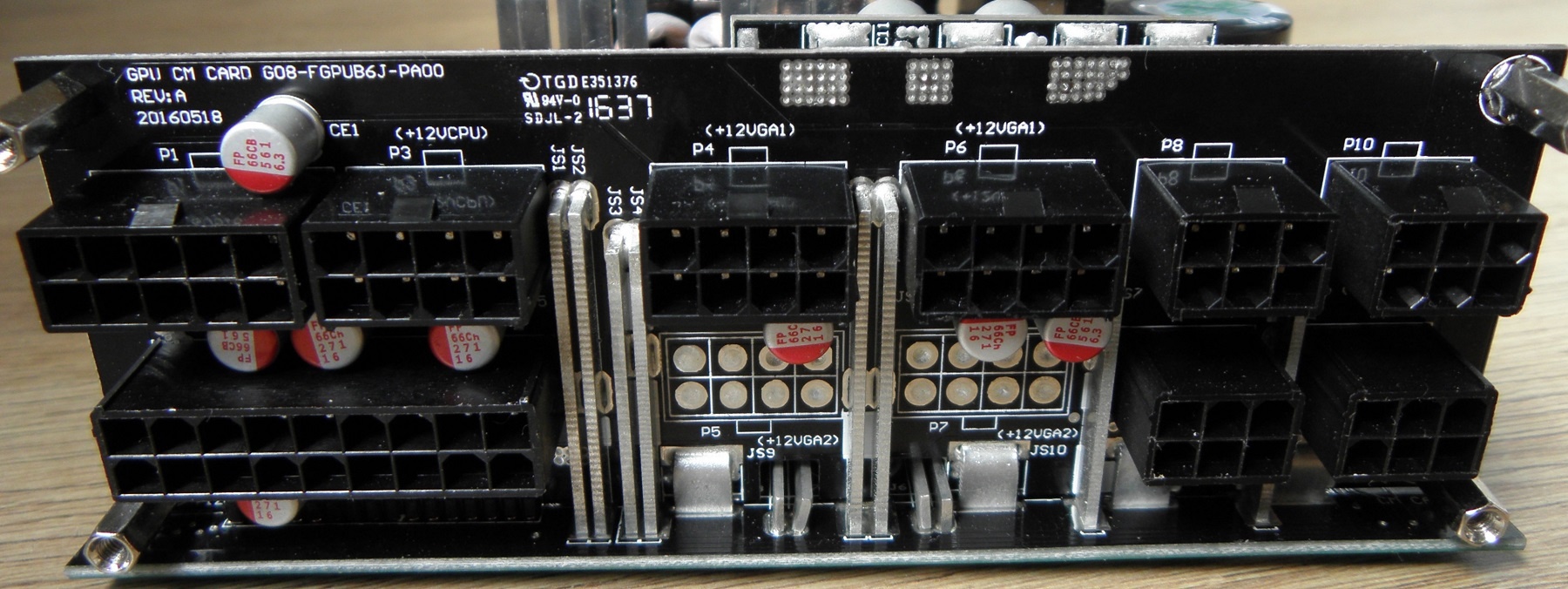

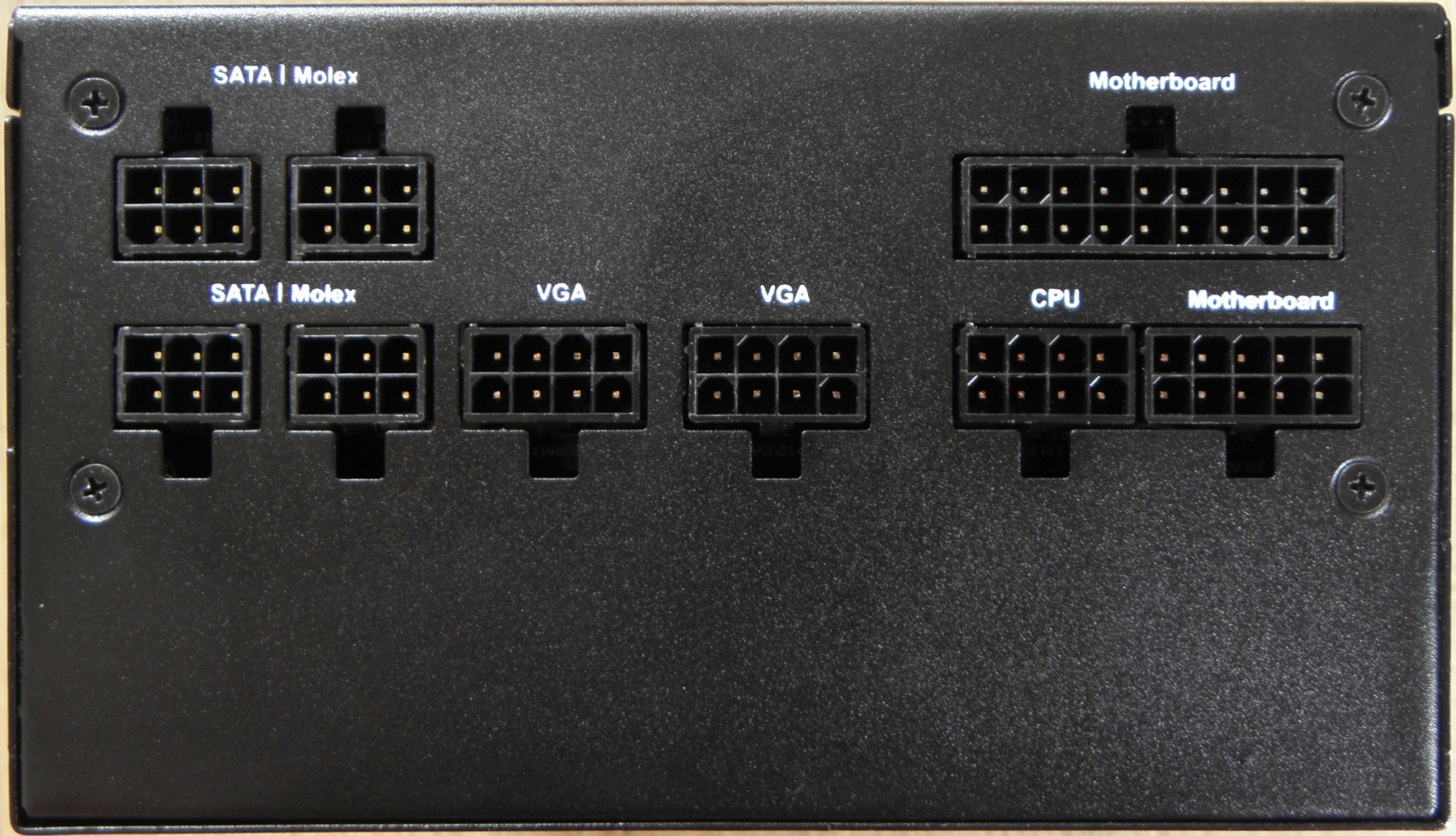

Aan de voorkant van de voeding zie je de aansluitingen voor de modulaire kabels. Zoals je kunt zien zijn alle kabels modulair. Dit heeft als voordeel dat je ze kunt vervangen door individueel gesleevde kabels en ook dat je de voeding eenvoudig uit de PC kunt halen om de stof eruit te blazen zonder dat je alle kabels hoeft los te halen. De modulaire sockets met VGA en CPU erop zijn overigens uitwisselbaar. Daarmee zou je dus ook een tweede CPU kabel kunnen kopen, geschikt voor deze voeding!, voor als je moederbord er twee nodig heeft.

Kabels die je kunt gebruiken voor deze voeding zijn Bitfenix Alchemy 2.0 CSR en ook Corsair Type 3 (Generation 2) kabels. Dit zijn de enige andere kabels die je kunt gebruiken met deze voeding. Andere modulaire kabels zijn niet compatible. Zoals dat altijd voor modulaire kabels geld is dat bij het gebruik van de verkeerde kabels de kans groot is dat de hardware het niet overleeft.

KABELS EN CONNECTORS
Tegenwoordig is het vrij standaard dat voedingen vanaf het mainstream segment zwarte kabels hebben. Dit ziet er een stuk netter uit dan al de gekleurde draden welke enkele jaren geleden vrij standaard was. Vooral als je een behuizing met venster hebt is dit een grote vooruitgang.

Een voeding met dit vermogen hoort ook twee PEG connectors te hebben zodat je één high-end videokaart van stroom kunt voorzien. Deze voeding is namelijk perfect voor een high-end game PC met AMD Ryzen 5/7 of Intel Core i5/i7 op socket 115x samen met een mainstream videokaart zoals de RX 570/RX580 of high-end videokaart zoals de GTX 1070/1080 en dan heb je ook nog genoeg ruimte om de CPU en de videokaart flink te overklokken. In combinatie met een GTX 1080 Ti of Vega56/64 is ook geen probleem, maar dat beperkt de overklokruimte wel.

https://tweakers.net/ext/f/yQIw5BbwM9OzYomGSMceEK0w/full.jpg

De modulaire kabels, AC kabel, tie-wraps en vier schroefjes worden geleverd in een netjes etuitje wat je wel vaker ziet bij high-end voedingen tegenwoordig. Zo kun je de niet gebruikte kabels ook weer netjes opbergen.

https://tweakers.net/ext/f/QJwZQaPfUjth0D7W5IqhKq4I/full.jpg

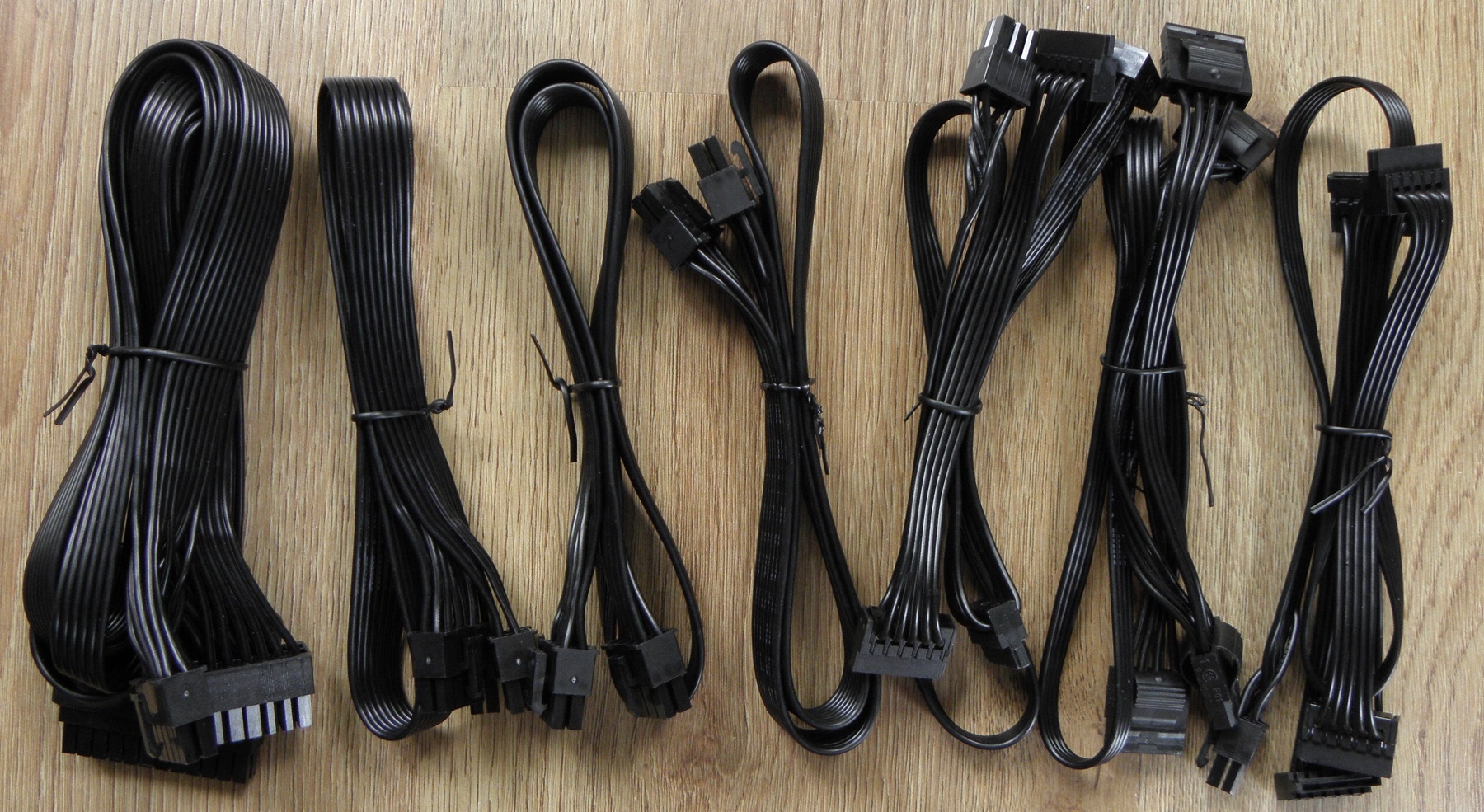

Alle kabels zijn zoals je kunt zien zwart en plat uitgevoerd, naar mijn mening is dit de beste keuze voor een voeding zoals deze. Het prijsverschil met gekleurde kabels zal klein zijn, in tegenstelling tot bijvoorbeeld individueel gesleevde kabels. Daarnaast ziet het er in mijn ogen ook beter uit dan zwarte kabels met zwarte sleeving. De kabels, met uitzondering van de 24 pins ATX connector, hebben daarnaast ook geen condensators wat ze extra dik maakt. Alleen de 24 pins ATX stekker heeft drie solid caps, maar deze zitten netjes onder een stuk plastic verpakt wat niet echt opvalt en er gelijk ook voor zorgt dat alle draden netjes uitgelijnd zijn.

Kabels en connectors
Kabelsoort
Kabellengte
Draaddikte
12V rail
Modulaire kabels
24 pins ATX60 cm18 AWG12V1
4+4 pins EPS65 cm18 AWG12V2
6+2 pins PEG60 cm18 AWG12V3
6+2 pins PEG60 cm18 AWG12V3
SATA + SATA + SATA + SATA50 + 15 + 15 + 15 cm18 + 18 + 18 + 18 AWG12V1
SATA + SATA + SATA + SATA50 + 15 + 15 + 15 cm18 + 18 + 18 + 18 AWG12V1
Molex + Molex + Molex + Molex50 + 15 + 15 + 15 cm18 + 18 + 18 + 18 AWG12V1


Deze voeding heeft alleen maar 18 AWG draden en dat is voor een voeding met deze kabelconfiguratie en dit vermogen de perfecte keuze. Dikker heeft geen zin, omdat grote stromen niet mogelijk is en dunner moet je niet willen. Daarnaast wordt 18 AWG ook minimaal vereist in de ATX specificatie.

Qua connectors en kabels is deze voeding perfect en dat geld ook voor de lengte. Met 65 cm moet de EPS kabel lang genoeg zijn voor zelfs een grote behuizing. Twee losse PEG kabels voor de videokaart is ook beter dan één kabel met twee connectors. Zo heb je geen losse aansluiting over bij het gebruik van bijvoorbeeld een GTX 1080 welke maar één PEG connector nodig heeft. Daarnaast heb je bij een videokaart die tot meer dan 300W kan gebruiken een veel betere stroomverdeling. Anders moet al dat vermogen door de enkele modulaire 8 pins aansluiting op de voeding en dat is af te raden.

Ook heb je nu drie sockets beschikbaar waar je een modulaire PEG of EPS kabel in kunt steken. Dus mocht je een moederbord hebben welke twee EPS connectors nodig heeft, dan kun je een extra EPS kabel kopen zoals de eerder genoemde Bitfenix Alchemy 2.0 CSR of Corsair Type 3 (Generation 2) kabel. Dan heb je ook nog steeds een socket vrij om een PEG kabel voor de videokaart aan te sluiten.


SpecificatiesGa naar: Volgende hoofdstukGa naar: Inhoudsopgave
ALGEMENE SPECIFICATIES
Hieronder staan de algemene specificaties, opgeven door de fabrikant, maar aangepast door mij als het niet klopt wat de fabrikant opgeeft.

Algemene specificaties
Max. DC vermogen
450W
Input Range
100-240V, 47-63Hz
PFC
Actieve PFC
Rendement
80PLUS Gold
Modulair
Ja, volledig
Kabel sleeving
Nee
Zwarte kabels
Ja
Intel Haswell certified
Ja
Bedrijfstemperatuur
0°C - 40°C
Beveiligingen
Over Current Protection
Over Voltage Protection
Under Volt Protection
Over Power Protection
Short Circuit Protection
Over Temp Protection
Koeling
Martech DF1352512SEMN FDB fan
Afmetingen
150 mm (W) x 86 mm (H) x 160 mm (D)
Formfactor
ATX V2.4
Garantie
7 jaar
Prijs


RAIL VERDELING
Hetgeen waar je onder ander op moet letten bij het kopen van een voeding is het totale vermogen op de 12V. Een voeding welke in verhouding weinig vermogen op de 12V kan leveren is van slechte kwaliteit of het is een heel oud model. Welke van de twee het ook moge zijn, in zo'n geval is het sowieso beter om hem niet te nemen. Moderne PC's trekken namelijk verreweg het meeste vermogen van de 12V. Als een voeding dan daar weinig op kan leveren kun je er niet zoveel mee. Voorbeeld: heb je een 600W voeding welke maar 300W op de 12V kan leveren, kun je hem waarschijnlijk maar als 350W voeding gebruiken. Een normale PC zal namelijk maar iets van 50W van de 3,3V en 5V trekken en de rest van de 12V. Aangezien er dus maar 300W op de 12V beschikbaar is en de voeding dus maar 50W van de 3,3V en 12V zal halen kun je maar rond de 350W totaal gebruiken. Een goede leidraad om aan te houden is dus dat de het totale vermogen op de 12V niet lager moet zijn als 50W van het totale vermogen.

Rail verdeling
AC INPUT
100-240V, 47-63Hz
DC OUTPUT
+3.3V
+5V
+12V1
+12V2
+12V3
-12V
+5Vsb
20A
20A
25A
25A
25A
0,3A
2,5A
MAX. POWER
100W
450W
3,6W
12,5W
450W


Met 450W op de 12V kan de voeding al zijn vermogen op de 12V leveren, voor een moderne PC welke bijna al het vermogen van de 12V trekt is dit perfect. Daarnaast is de 12V ook nog eens verdeelt over drie rails voor een betere kortsluitbeveiliging en overbelastingsbeveiliging.


BEVEILIGINGEN
Zoals je hierboven bij de specificaties al kon zien zou de voeding over de volgende specificaties moeten beschikken: OCP, OVP, UVP, OPP, SCP en OTP. Waarmee alle beveiligingen aanwezig zouden moeten zijn.

OCP, Over Current Protection moet er voor zorgen dat je niet te veel stroom van één rail kunt trekken. Een grote stroom op één rail kan bijvoorbeeld komen door kortsluiting maar ook bijvoorbeeld door gewoon veel 5V 2,5 inch hardeschijven.

OCP wordt ook gebruikt voor het splitten van de 12V over meerdere rails. Een single rail 12V voeding, mist dus gewoon de Over Current Protection op de 12V. Dit heeft als nadeel dat bij kortsluiting de voeding minder snel zal uitschakelen. Nu is dit bij voedingen met lagere vermogen een minder groot probleem, doordat de SCP en OPP het kunnen opvangen. Maar als je het hebt over voedingen van bijvoorbeeld 1000W of nog hoger dan is single rail 12V vrij gevaarlijk bij kortsluiting.

OVP, Over Voltage Protection moet er voor zorgen dat de voeding zichzelf uitschakelt als de afgegeven DC spanning veel te hoog wordt. Hoge DC spanning is namelijk schadelijk voor de componenten aangesloten op de voeding.

UVP, Under Voltage Protection moet er voor zorgen dat de voeding zichzelf uitschakelt als de afgegeven DC spanning veel te laag wordt. Lage DC spanning is namelijk ook schadelijk voor de componenten aangesloten op de voeding.

OPP, Over Power Protection is de bescherming tegen totale overbelasting van de voeding. Bij een goede voeding mag je verwachten dat die ingrijpt rond de 120% belasting. Bij 500W voeding is dat dus als je 600W uit de voeding trekt. Zo kan de voeding piekjes die net boven de maximale waarde van de voeding zitten prima opvangen, zonder dat de voeding uitschakelt. Dit betekent echter wel dat de voeding ook die 120% belasting zonder problemen moet kunnen leveren. Je wil natuurlijk niet dat de voeding ontploft of hele onstabiele spanningen afgeeft voordat de OPP ingrijpt.

SCP, Short Circuit Protection of te wel de kortsluitbeveiliging. Bij kortsluiting op één of meerdere rails wil je natuurlijk niet dat de voeding aanblijft dit kan het onderdeel dat de kortsluiting veroorzaakt immers alleen maar meer stuk maken en ook kan dit voor brand zorgen. Overigens doet de OCP en UVP vaak een vergelijkbaar iets, bij kortsluiting is de stroom immers heel groot en zakt de spanning vaak in doordat er zoveel stroom geleverd moet worden. Deze beveiligingen hebben dan ook een vergelijkbare functie.

OTP, Over Temp Protection moet er voor zorgen dat de voeding uitschakelt als deze te warm wordt. Bijvoorbeeld door het falen van een fan of door heel veel stof in de voeding. Een voeding welke te warm wordt gaat veel sneller stuk en warmte kan ook voor veel slechtere performance zorgen. Een goedwerkende OTP is daarom ook belangrijk.


InternGa naar: Volgende hoofdstukGa naar: Inhoudsopgave
DE FAN
De fan van de voeding is een belangrijk onderdeel. Zo moet de fan genoeg airflow bieden om de voeding koel te houden. Als de voeding namelijk te warm wordt kan dit negatieve gevolgen hebben op de prestatie van de voeding. En als er een onderdeel echt veel te warm wordt kan die zelfs stuk gaan, waarbij het mogelijk is dat er schade aan de PC ontstaat. Naast genoeg airflow is de kwaliteit van het lager ook belangrijk, dit bepaalt namelijk hoe lang de fan mee gaat. Een echt goed lager kan tientallen jaren mee, terwijl een slecht lager al na een paar jaar versleten kan zijn. Naast dat is er natuurlijk ook het verschil in geluid. Lagers zelf maken geluid, maar ook de fan en het rooster kunnen door luchtstromen geluid maken.

https://tweakers.net/ext/f/42odfqlpUiwKPTmtUX6xxXaA/full.jpg

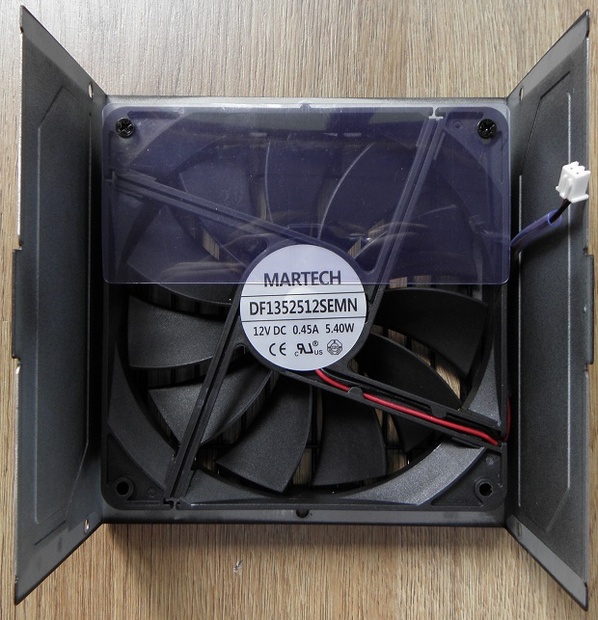

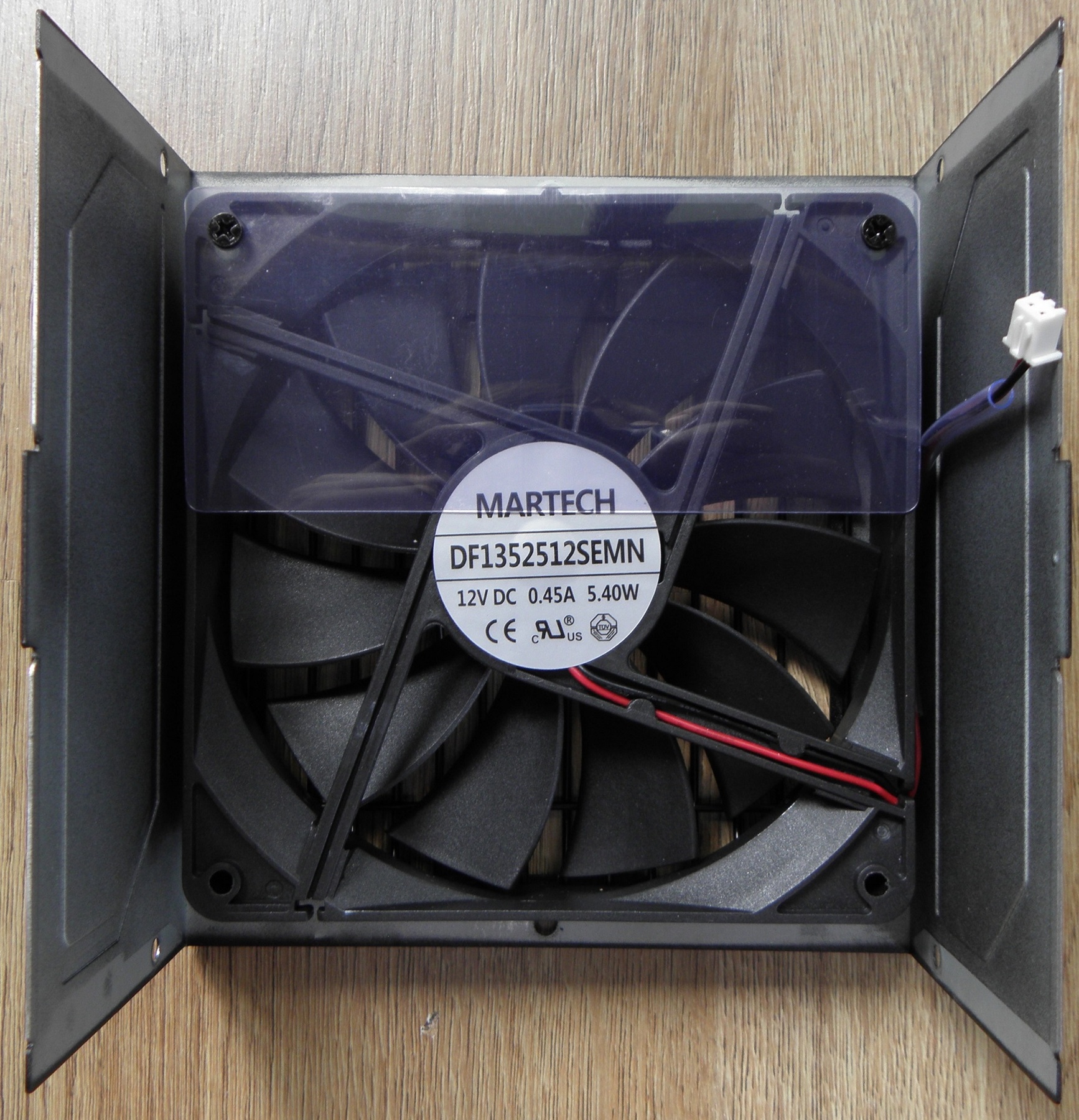

De fan in de voeding is een Martech DF1352512SEMN met Fluid Dynamic Bearing (FDB). Fluid Dynamic Bearing behoort tot één van de betere lager types die je voor een fan kunt gebruiken. FDB kan zowel verticaal als horizontaal gebruikt worden en de levensduur is gemiddeld gezien vrij hoog. In het geval van deze fan spreekt de fabrikant echter over een verwachte levensduur van 30.000 uur bij een temperatuur van 25 graden en dat ligt ver onder het gemiddelde van een FDB fan. Wat dit in de praktijk betekend is echter afwachten. 30000 uur is overigens ongeveer 3,5 jaar 24/7 gebruik of 7 jaar 12/7 gebruik.

De maximale draaisnelheid van de fan is 1500 RPM, uit de metingen hieronder blijkt de fan echter daar totaal niet in de buurt te komen bij een intake temperatuur die ligt rond de kamertemperatuur.

TOTAALBEELD INTERN
Als eerste een plaatje van hoe de voeding er van binnen uitziet. Bij het openen van de voeding verlies je overigens de garantie. Je hebt er daarnaast vaak ook niks aan en open de voeding ook zeker niet terwijl de stekker nog in het stopcontact zit!

https://tweakers.net/ext/f/263YKfSpXp4RuEHqbl3NV7n2/full.jpg

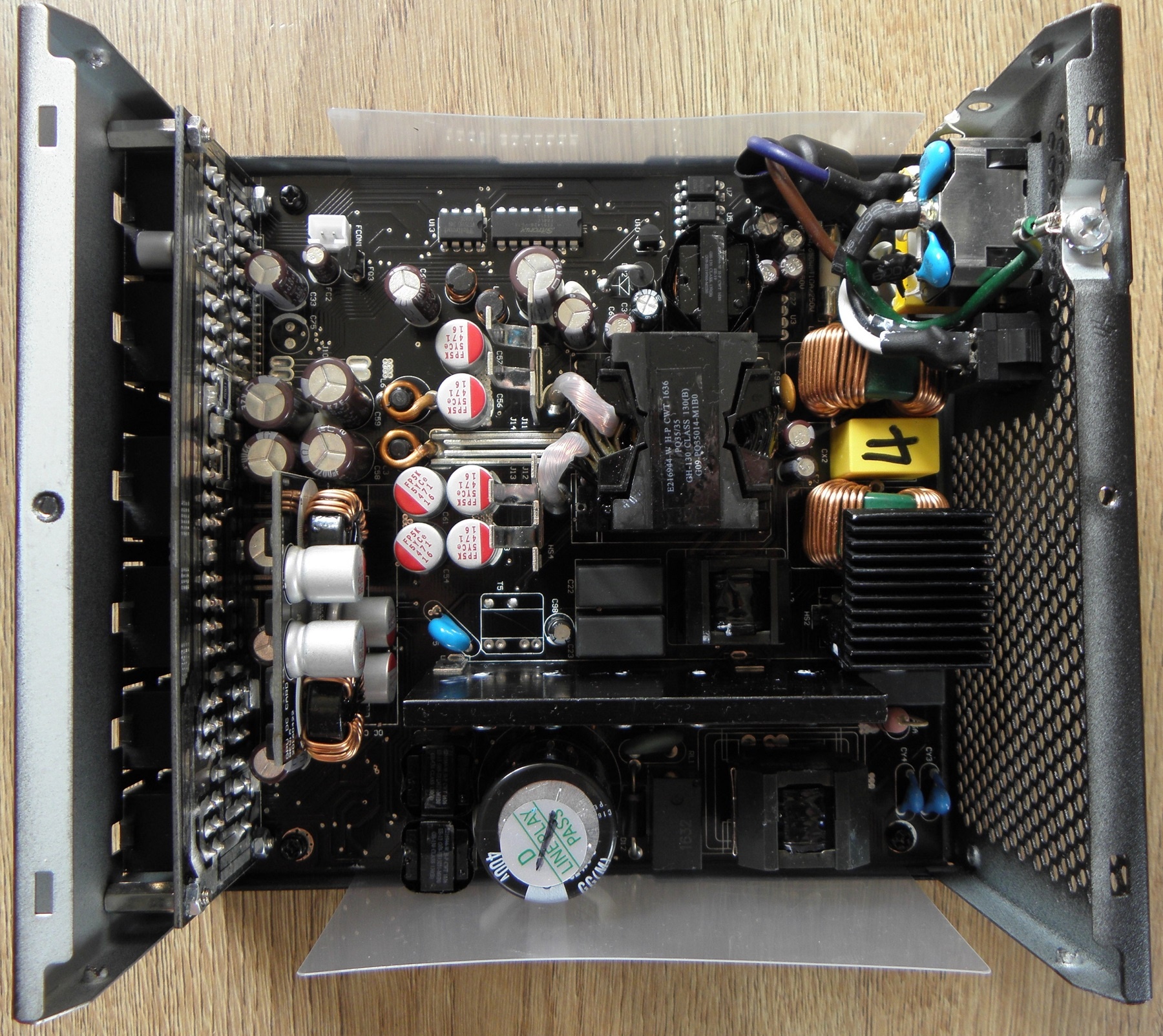

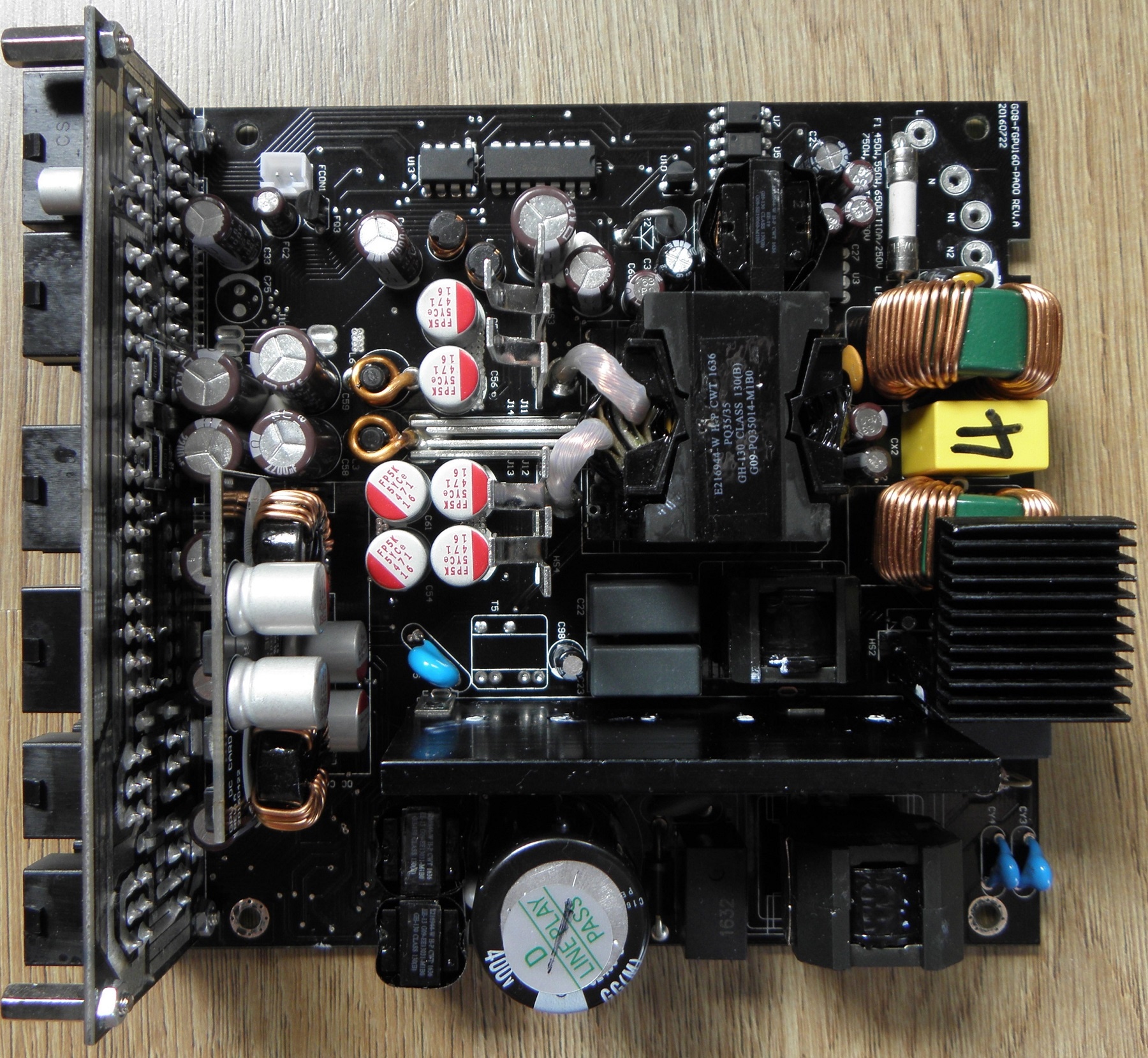

Als je de voeding opent is dit wat je ziet. Een duidelijke kwaliteit voeding met een goede lay-out en weinig heatsinks door het hoge rendement en goed ontwerp van de voeding. Het stuk doorzichtig plastic wat je ziet is voor bescherming tegen kortsluiting tussen de componenten op het PCB en de behuizing.

https://tweakers.net/ext/f/G4nOLsVgIp894jgbfdJoLzGi/full.jpg

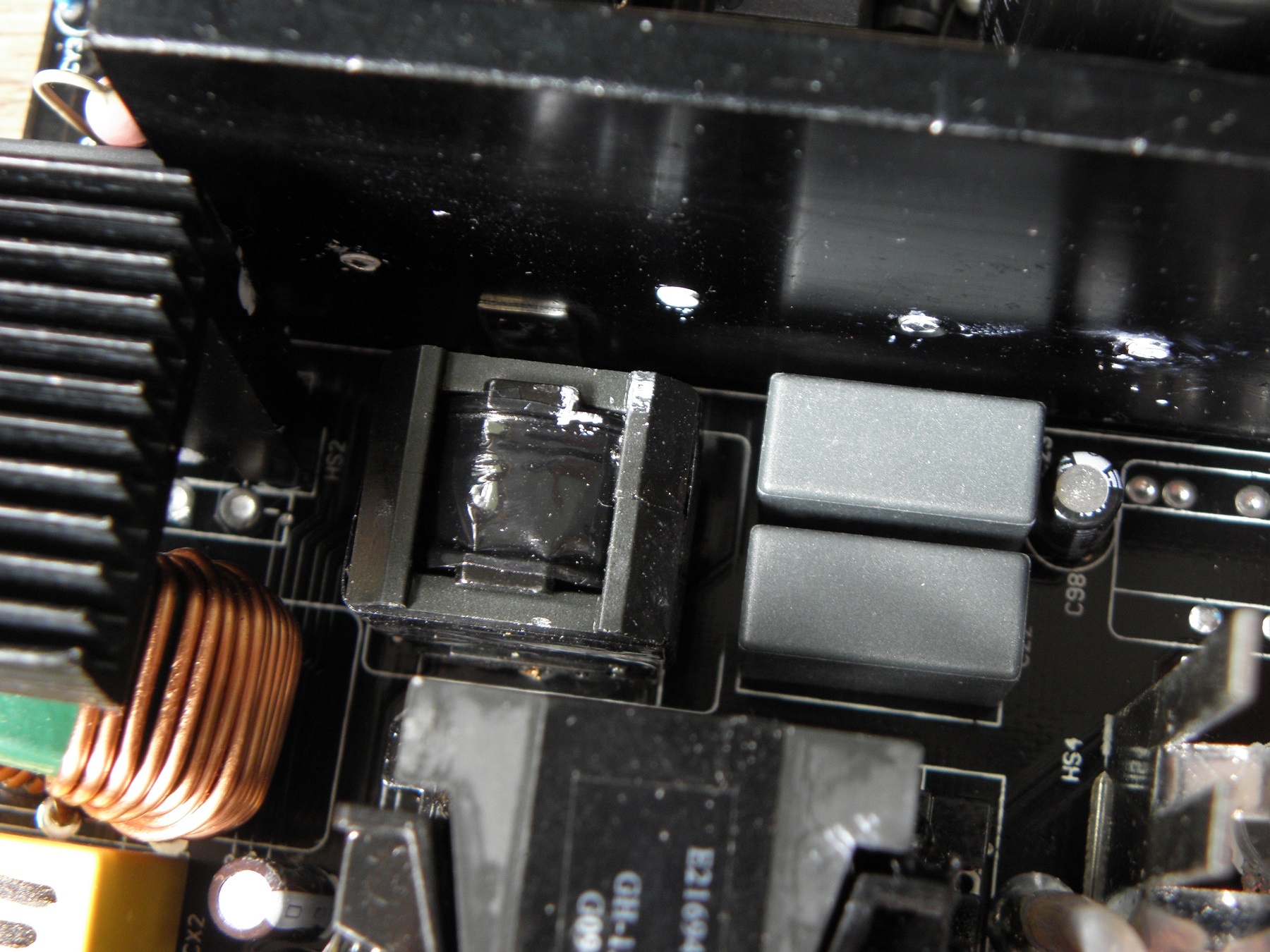

Door de voeding uit de behuizing te halen en de draden los te solderen is alles wat beter te bekijken. Als je goed hebt gekeken kun je zien dat de voeding gemaakt is door CWT. Is te zien op de stickers op alle vier transformers. Het platform dat hier gebruikt wordt heet GPU, rechtsboven op de rand van het PCB is dit ook zichtbaar.

Het CWT GPU platform maakt gebruik van een modern LLC resonant converter design aan de primaire kant van de voeding en Synchrone Rectificatie met DC-DC aan de secondaire kant. Dit is tegenwoordig het meest gebruikte design voor moderne voedingen met hoog rendement en goede prestaties.

EMI FILTER
De voeding begint altijd met een EMI filter. Dit is een belangrijk filter, het filtert namelijk storing die van buitenaf de voeding in wil komen weg. Maar het werkt ook andersom, eventuele storing die de voeding afgeeft wordt ook weggefilterd door het EMI filter. Bij goedkope voedingen wil hier nogal eens op bespaart worden, door het weglaten van enkele componenten. Een enkele keer, bij de meest grote wanproducten, wordt het EMI filter helemaal weggelaten, i.p.v. dat er een aantal componenten missen. Zoals je wel kan bedenken is dat erg onverstandig, aangezien het van allerhande storing en problemen kan veroorzaken en daarnaast is het ook gewoon onveilig.

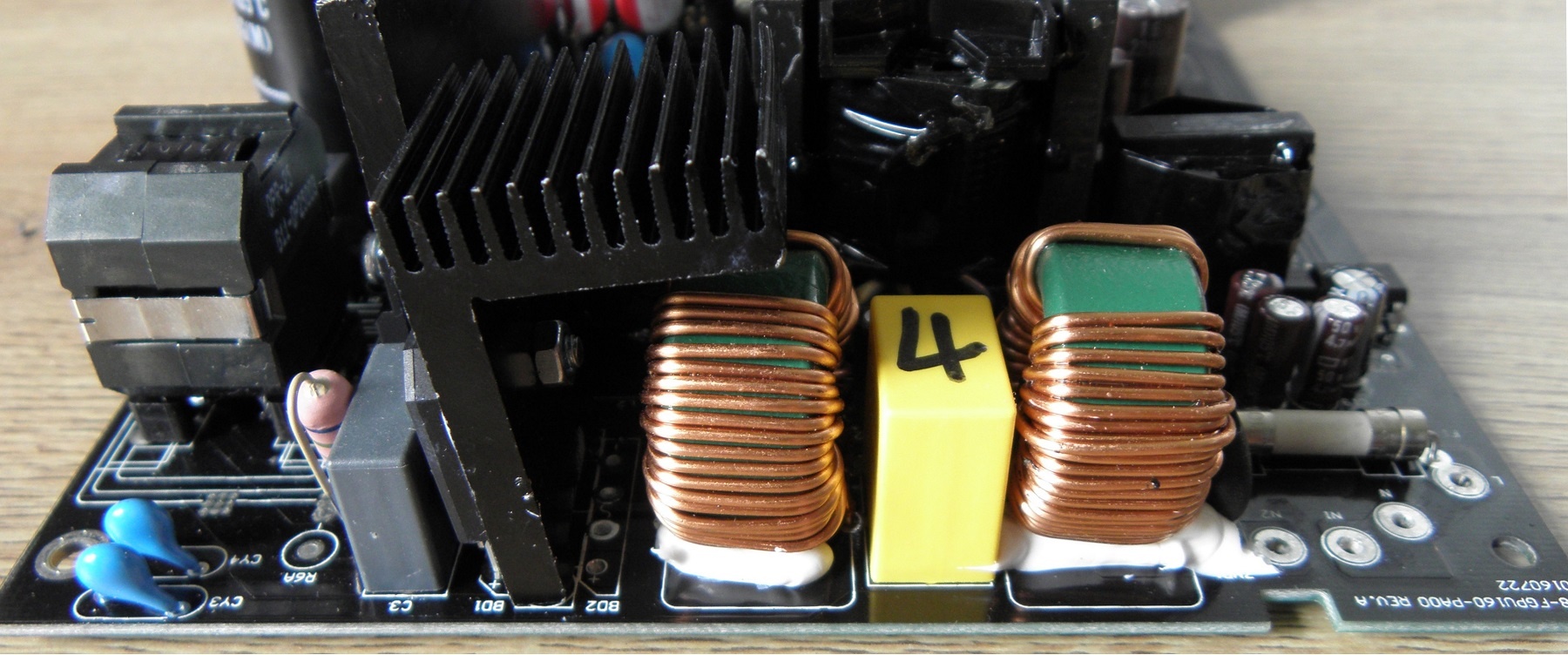

https://tweakers.net/ext/f/sGrW3ELpe6Wnf0HPfqgymMAs/full.jpg

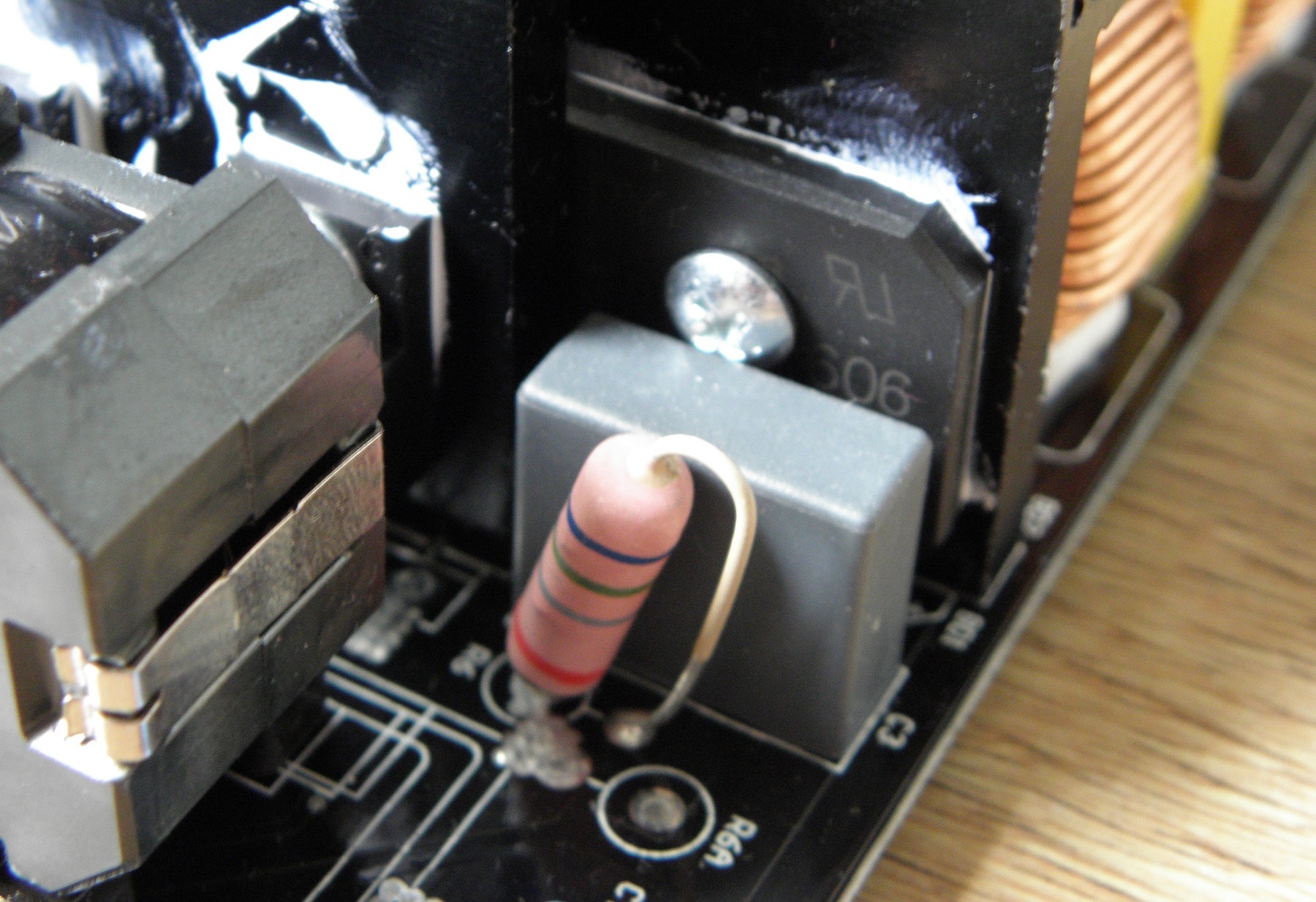

Het EMI filter begint zoals wel vaker met twee Y-condensators aan de AC plug over de fase en ground en nul en ground staan. Vanaf daar lopen de fase en ground draden naar het PCB via een ferrietring.

Eenmaal aangekomen op het PCB dan zie je helemaal rechts de zekering. Daarvoor in zwart krimpkous gehuld de MOV. Links daarvan twee common mode smoorspoelen met daartussen in de X-condensator. Helemaal links zijn dan nog twee blauwe Y-condensators zichtbaar.

PFC CIRCUIT
Van het EMI filter gaan we naar het PFC. Het PFC circuit behoort net als het EMI filter tot de primaire kant van de voeding. Hier wordt de frequentie verhoogt tot de meest ideale waarde voor de transformator. Ook wordt er voor gezorgd dat de stroom en spanning zoveel mogelijk in fase lopen en dit alles met zo weinig mogelijk verlies om zo een relatief hoog rendement te kunnen halen.

https://tweakers.net/ext/f/OdGGM8Cfe53STxzUds3VdaUm/full.jpg

De bruggelijkrichter, ook wel diodebrug genoemd, zorgt er voor dat de wisselspanning wordt omgezet naar een pulserende gelijkspanning. De spanning wordt niet meer negatief, maar gaat steeds van de maximale waarde naar 0V zonder negatief te worden. De hier gebruikte bruggelijkrichter is een GBU606.

https://tweakers.net/ext/f/LOPeR3dupVdFr2kMm4E6dPDM/full.jpg

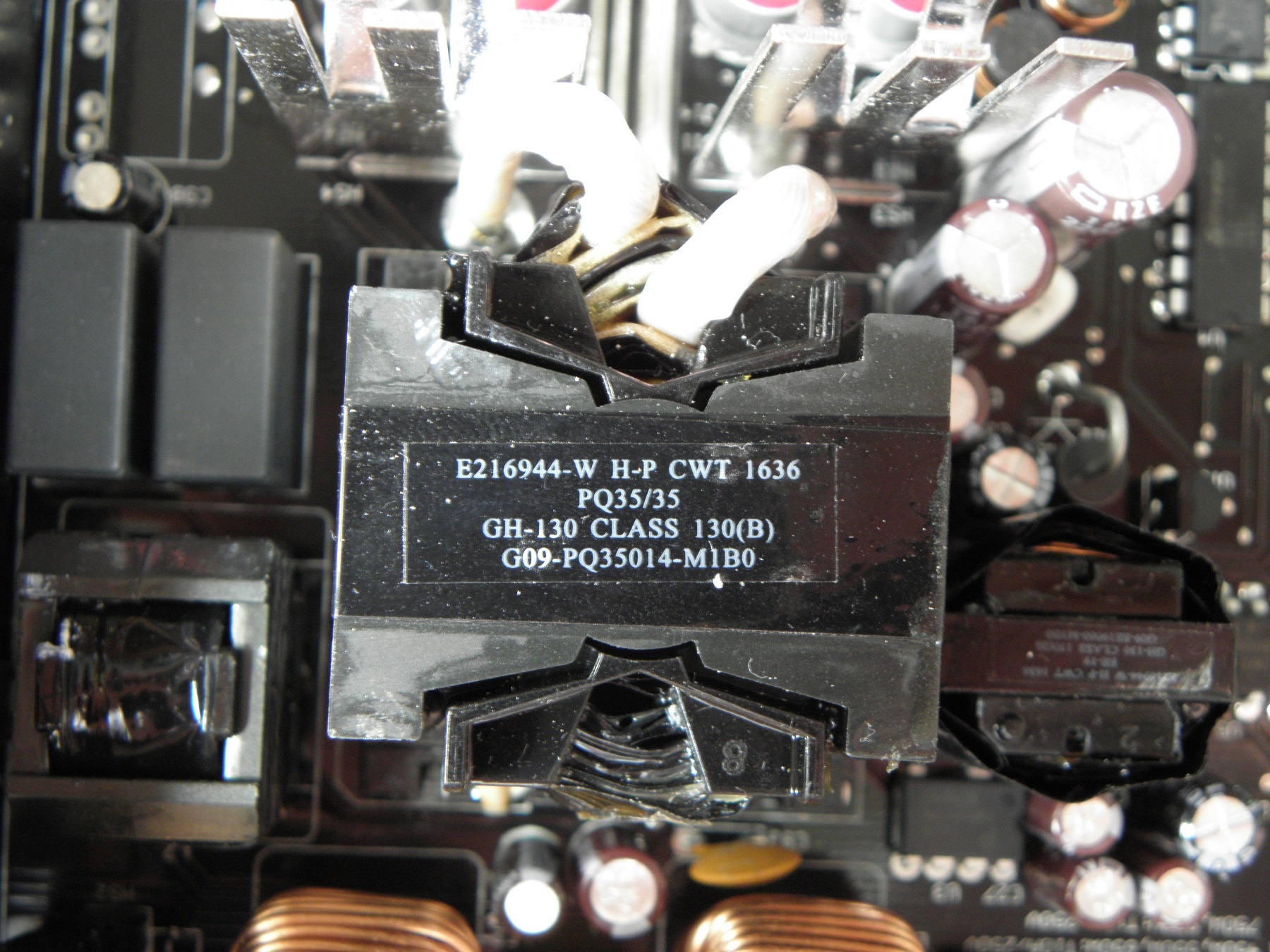

Van links- naar rechts vooraan zie je twee transformatoren, welke onderdeel zijn van het LLC circuit. De primaire condensator van Nichicon, met daarnaast een flinke diode. Daarboven zie je de groene NTC thermistor met daarvoor het bijbehorende relais. En als laatste is de APFC spoel.

https://tweakers.net/ext/f/lKEurqKkaDK7U2yra166wdIN/full.jpg

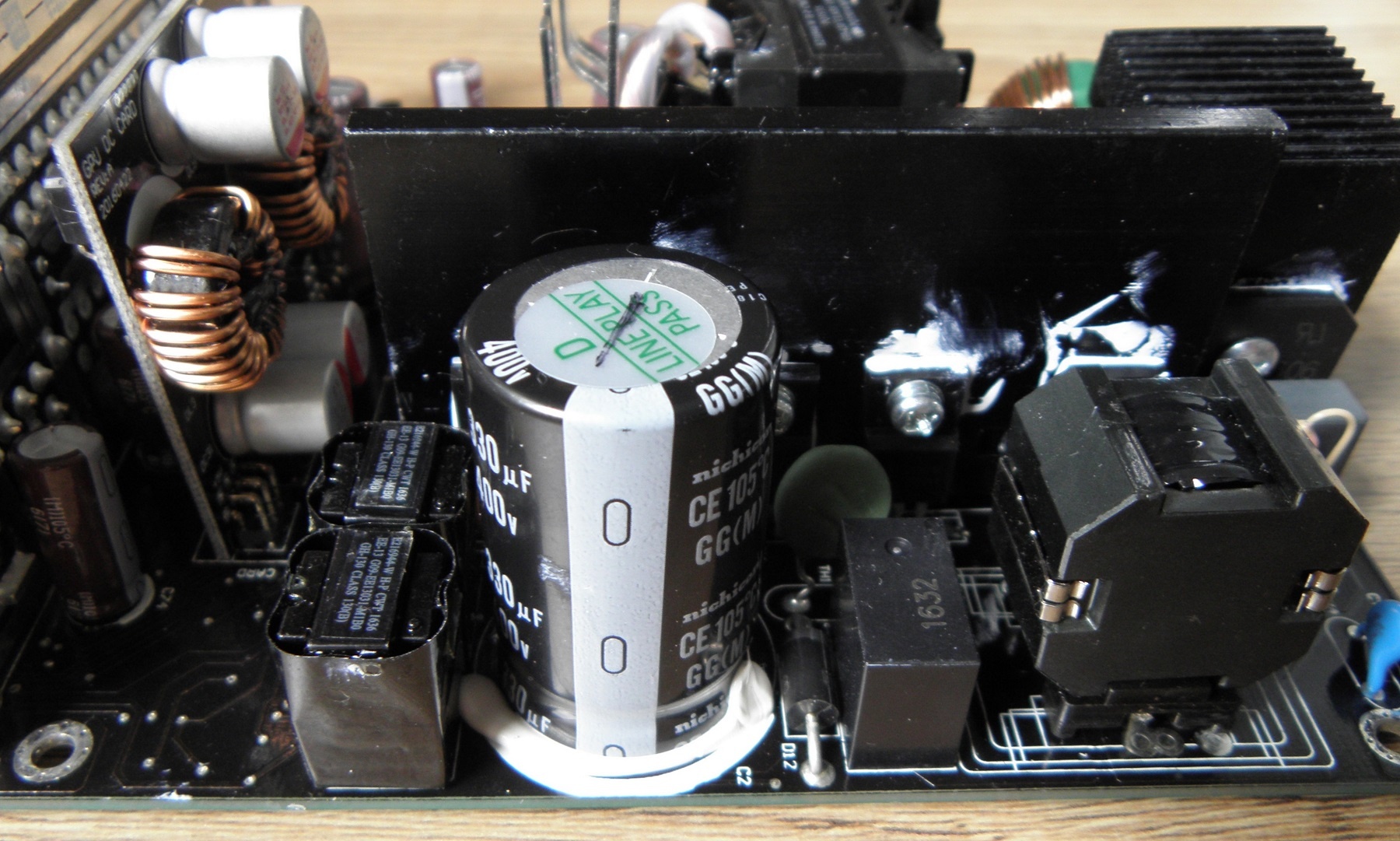

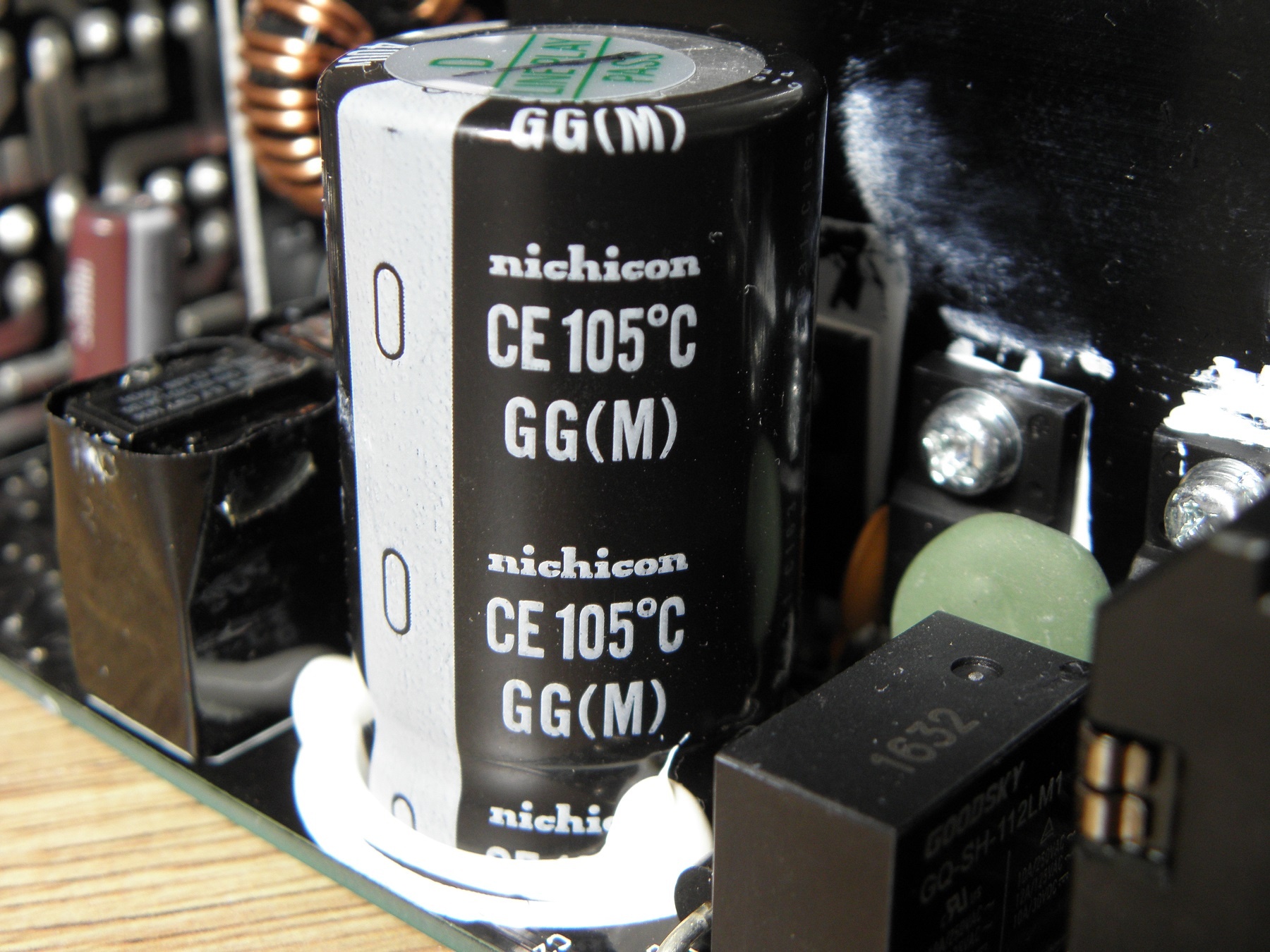

De primaire condensator, ook wel hold-up condensator genoemd, is een Nichicon uit de GG serie met een capaciteit van 330μF, een maximale spanning van 400V en een maximale temperatuurrating van 105℃. De maximale levensduur onder maximale stress is 2000 uur. Echter is de vuistregel dat de levensduur verdubbeld bij een 10 graden lagere temperatuur. Omdat de temperatuur in de voeding bij de condensator veel lager zal zijn als maximale 105℃ zal de levensduur ook veel langer zijn. Ook omdat de ripple waarschijnlijk een stuk lager zal zijn dan dat de condensator maximaal aan kan. Alleen de 400V is wat aan de lage kant, maar dit is in een land als NL met hun stabiel stroomnetwerk niet echt een probleem.

https://tweakers.net/ext/f/iQqPuVYI8ItpQrEeMue5Vhfj/full.jpg

De NTC thermistor zorgt er voor dat de piekstroom van het laden van de primaire condensator wordt beperkt. Het relais van Goodsky wat je voor de NTC thermistor ziet zorgt er dan weer voor dat de NTC thermistor buiten het circuit wordt geplaatst naar iets van een seconde als de voeding van stroom is voorzien. Dit wordt gedaan omdat de NTC thermistor dan weer kan afkoelen en bij stroomuitval van bijvoorbeeld enkele seconden. Een warme NTC thermistor heeft namelijk veel minder weerstand en zal de stroom hierdoor veel slechter beperken. Door de NTC thermistor buiten het circuit te zetten zal er ook geen stroom meer doorlopen waardoor het rendement van de voeding zal toenemen.

https://tweakers.net/ext/f/BoD9SsN0q2YwqNzwGa3RBD1c/full.jpg

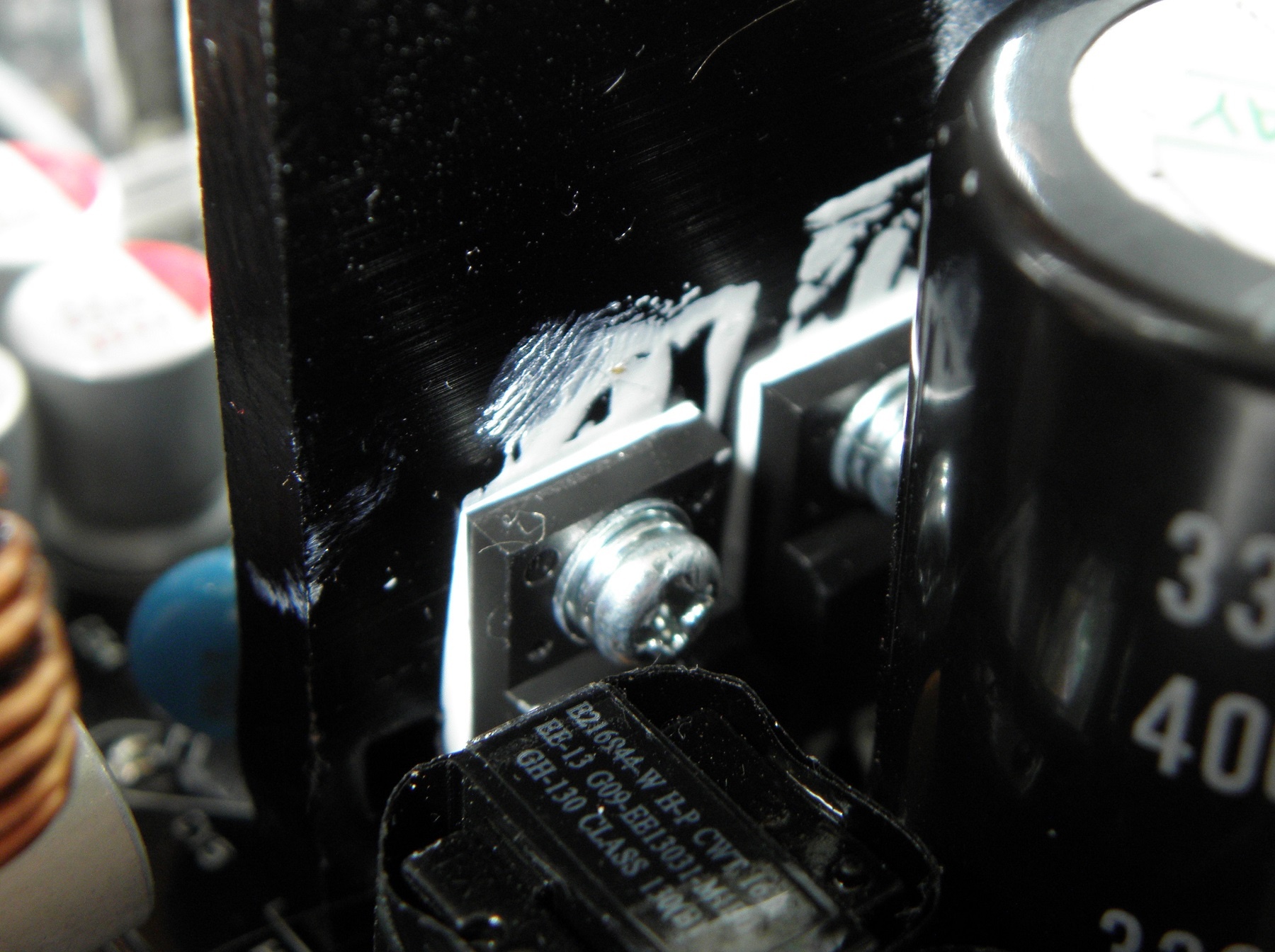

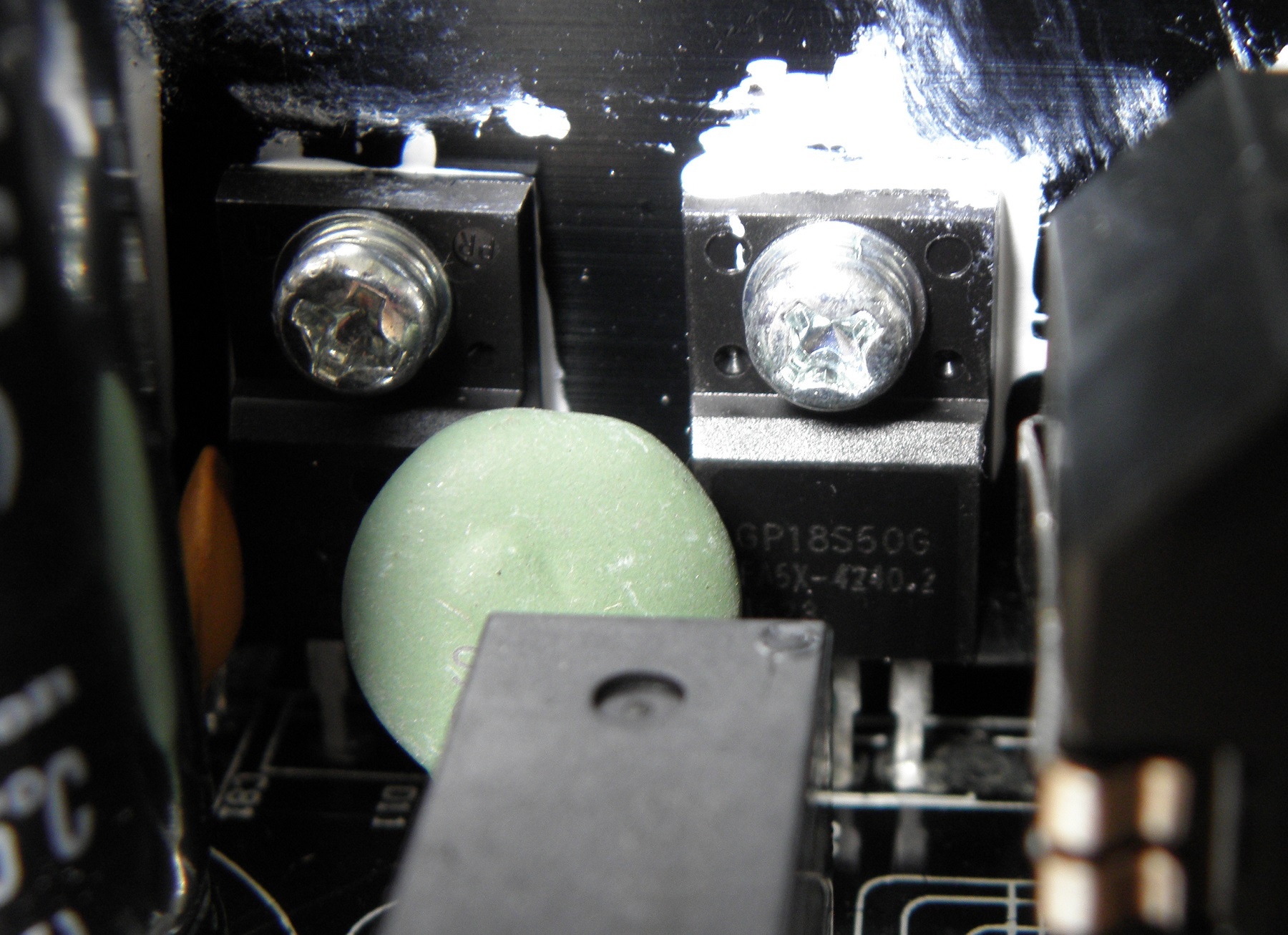

Aan de primaire heatsink zitten de boost diode, PFC mosfets en main switchers bevestigd. Op bovenstaande foto's zie je de twee PFC mosfets. Dit zijn twee GP18S50G's, de boost diode draagt het typenummer 8R06 met zich mee en komt van Champion Micro. De boost diode van Champion Micro zit verstopt achter de AFPC spoel.

https://tweakers.net/ext/f/Thgfxzj5q26Up1CTxWrQkrQG/full.jpg

De twee main switchers zitten achter de primaire condensator en zijn van het typenummer 13N50F. Dit wordt aangestuurd door de Champion Micro CM6901 welke zich aan de onderkant van de printplaat bevindt. Dit IC ondersteund ook Over Power Protection (OPP), alle andere beveiligingen van de voeding worden afgehandeld aan de secondaire kant van de voeding.

https://tweakers.net/ext/f/86MffrNKl9dxfHi7S23KiDlz/full.jpg

Op bovenstaande foto zie je dan nog het stukje circuit wat valt onder de resonant tank, onderdeel van het LLC circuit.

SECONDAIRE ZIJDE
Aan de secondaire zijde wordt de gelijkspanning naar de juiste waarde gebracht, welke geschikt voor de PC en wordt de spanning verder gefilterd om zo'n mooi mogelijke spanning af te geven. Alle beveiligingen met uitzondering van de OPP bevinden zich ook aan de secondaire kant van de voeding.

https://tweakers.net/ext/f/mC7E7md3oJO7icakx0yTqWkB/full.jpg

De primaire kant van de voeding met hoge spanning wordt via een transformator galvanisch gescheiden van de secondaire kant van de voeding waar alleen laag spanning is. Zo kunnen de hoge spanningen van de voeding nooit de secondaire kant van de voeding bereiken en daarmee in eenmaal alle onderdelen slopen die aan de voeding zijn bevestigd.

https://tweakers.net/ext/f/CWobhzrIGoYGwW3BZD7yJHcN/full.jpg

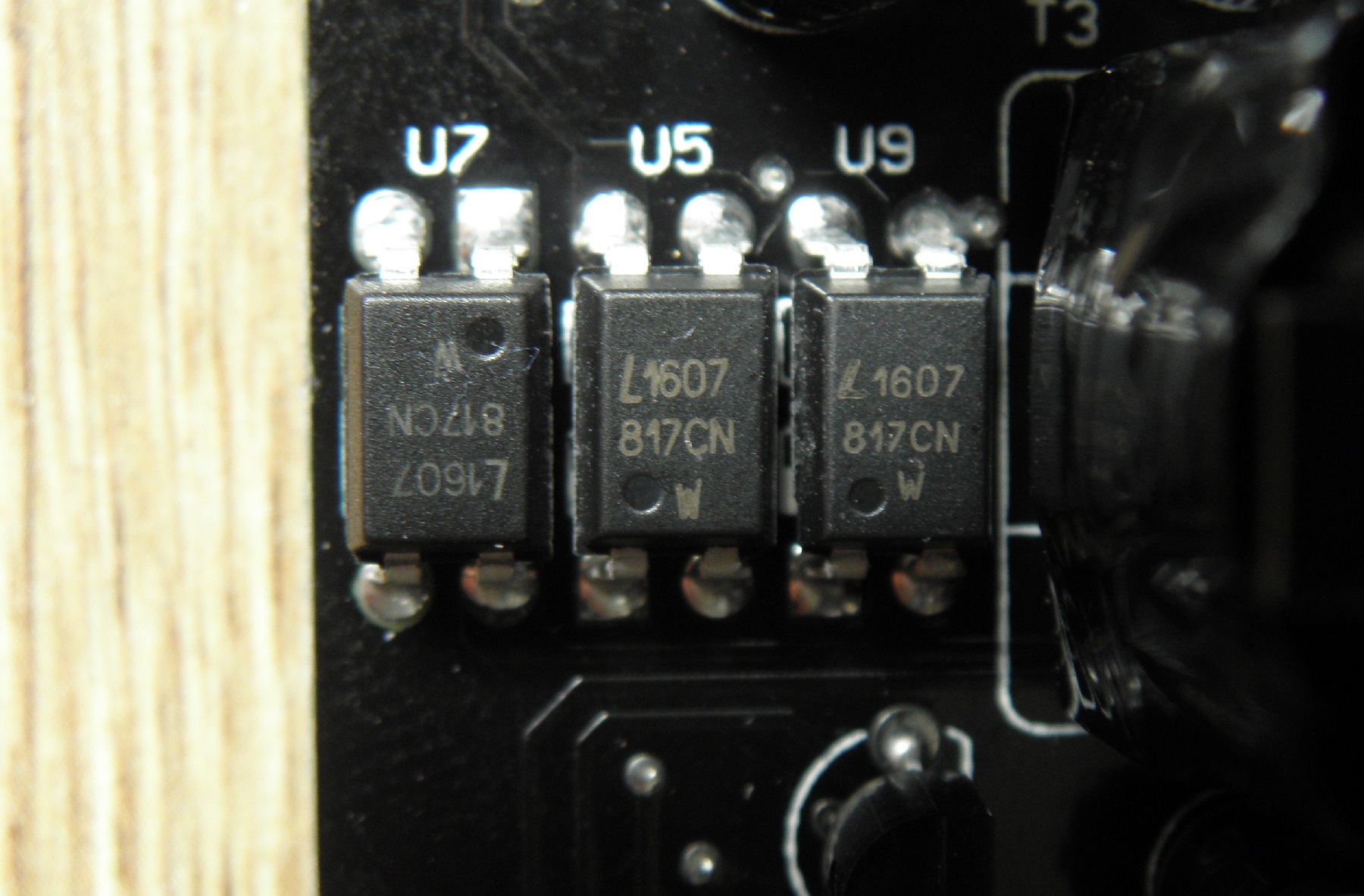

Voor communicatie tussen de primaire en secondaire kant wordt gebruik gemaakt van drie 817CN optoïsolators. In deze optoïsolator bevind zich een LED en fototransistor. Hiermee wordt dus licht gebruikt voor schakelen. Hierdoor wordt de primaire en secondaire kant van de voeding niet elektrisch met elkaar worden verbonden.

https://tweakers.net/ext/f/r8721zrgTVRCCOiFkpGWRV9v/full.jpg

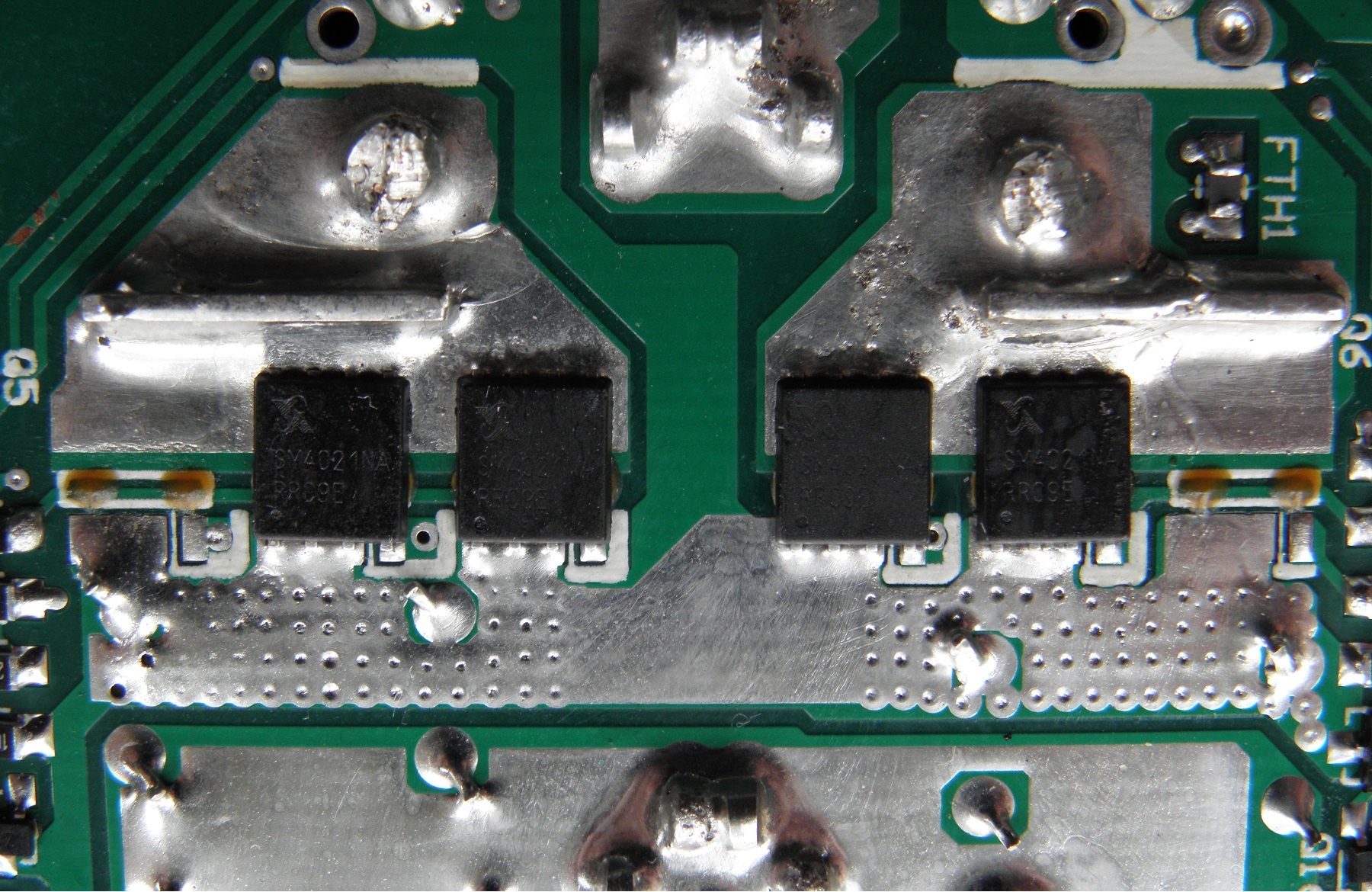

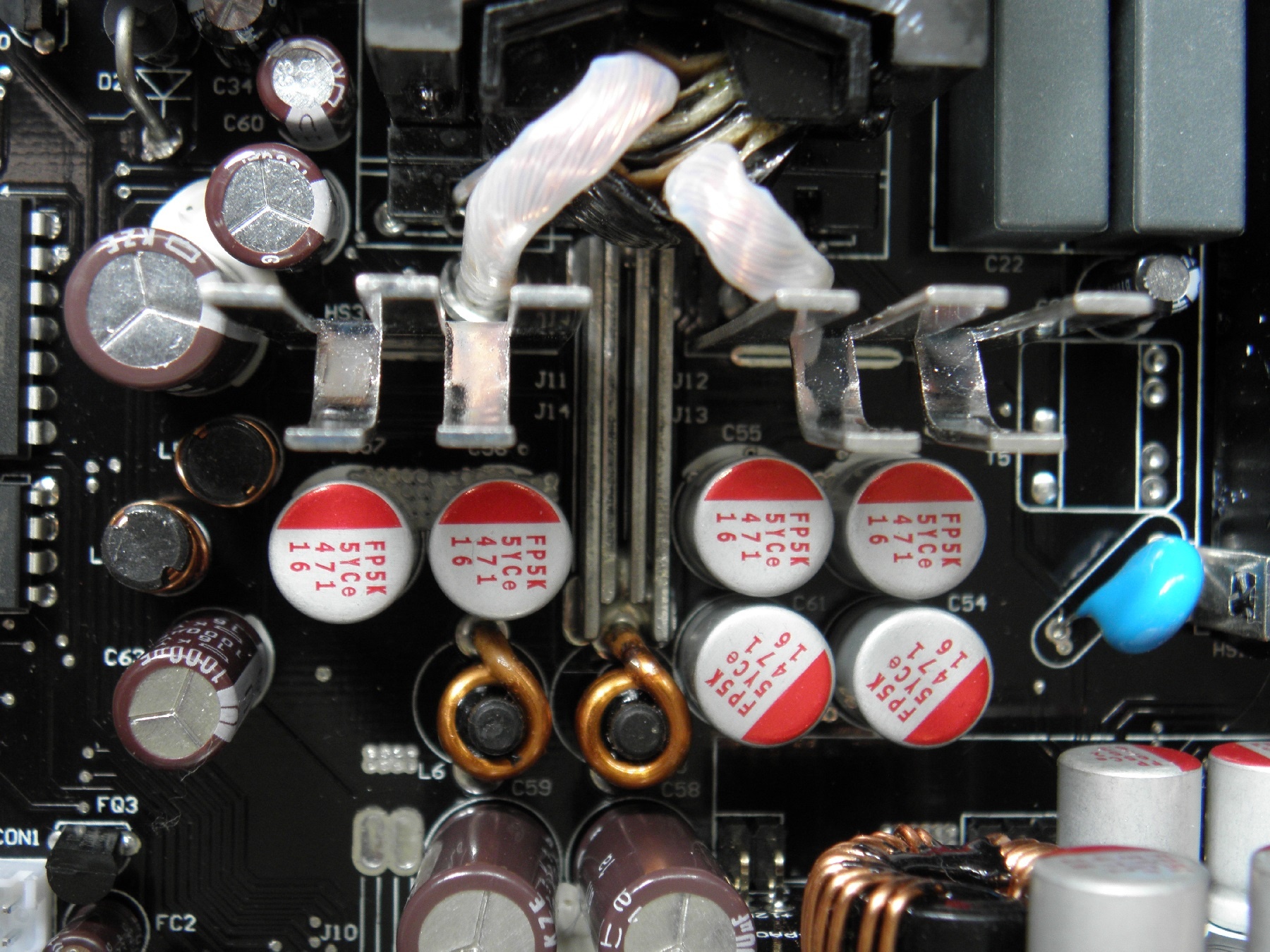

De 12V mosfets bestaan uit vier SinoPower SM4021NA mosfets, elk goed voor 100A continue. Deze mosfets zitten zoals zichtbaar op bovenstaande foto bevestigd aan de onderzijde van het PCB.

https://tweakers.net/ext/f/PxyPQw9JMx845dORCcOXQtyF/full.jpg

De koeling van deze mosfets wordt verzorgt door twee rechtopstaande heatsinks, gesoldeerd aan het PCB, naast de hoofdtransformator. Door het hoge rendement en dus laag verlies in deze mosfets is deze koelmethode toereikend.

https://tweakers.net/ext/f/3PsXmU4LpSUqD3Hii8TgPnKm/full.jpg

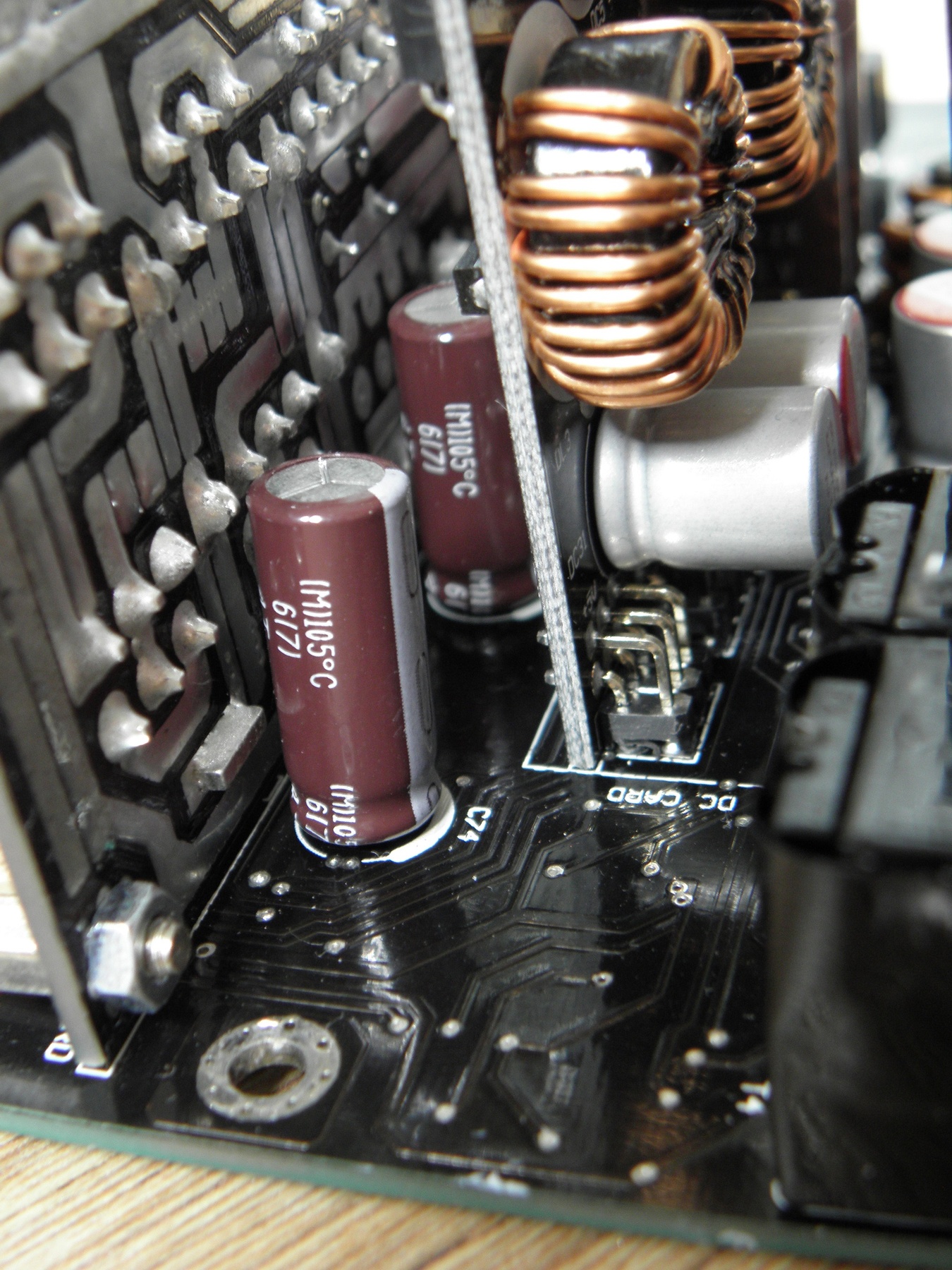

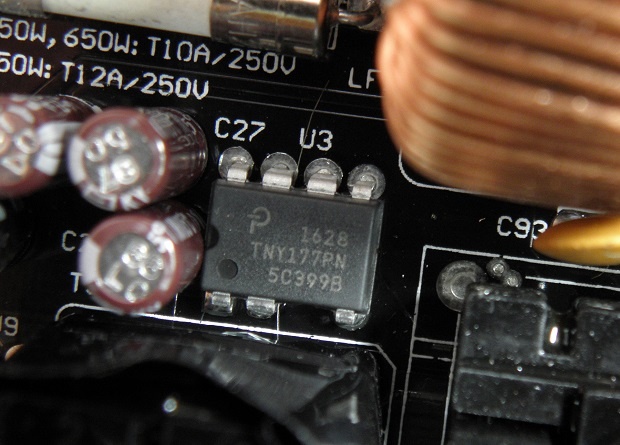

Op een klein verticaal geplaatst printplaatje achter het PCB voor de modulaire connectors wordt de 3,3V en 5V gegenereerd vanuit de 12V. Dit zijn de zogenoemde DC-DC converters.

De 3,3V en 5V DC converters gebruiken twee QM3006D en twee QM3004D mosfets van UBIQ. Dezen worden aangestuurd door een Anpec APW7159C PWM controller. Deze heeft ondersteuning voor OCP, UVP en OVP voor de 3,3V en 5V alleen wel te verstaan.

https://tweakers.net/ext/f/jcRDdLCa13VrsIayc4AU9aNG/full.jpg

https://tweakers.net/ext/f/haS6HmLxBkBQfkO21IxgZ7d7/full.jpg

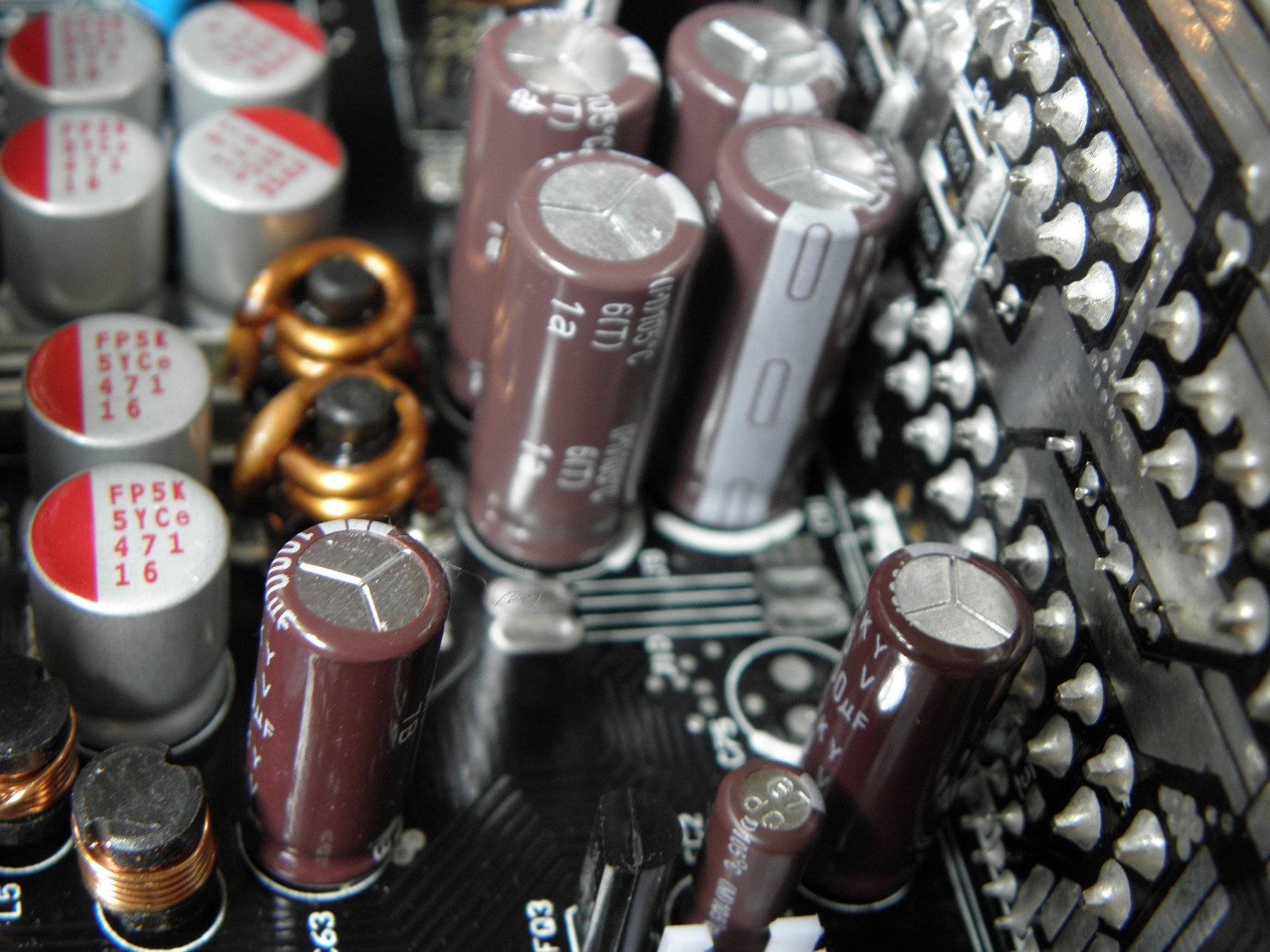

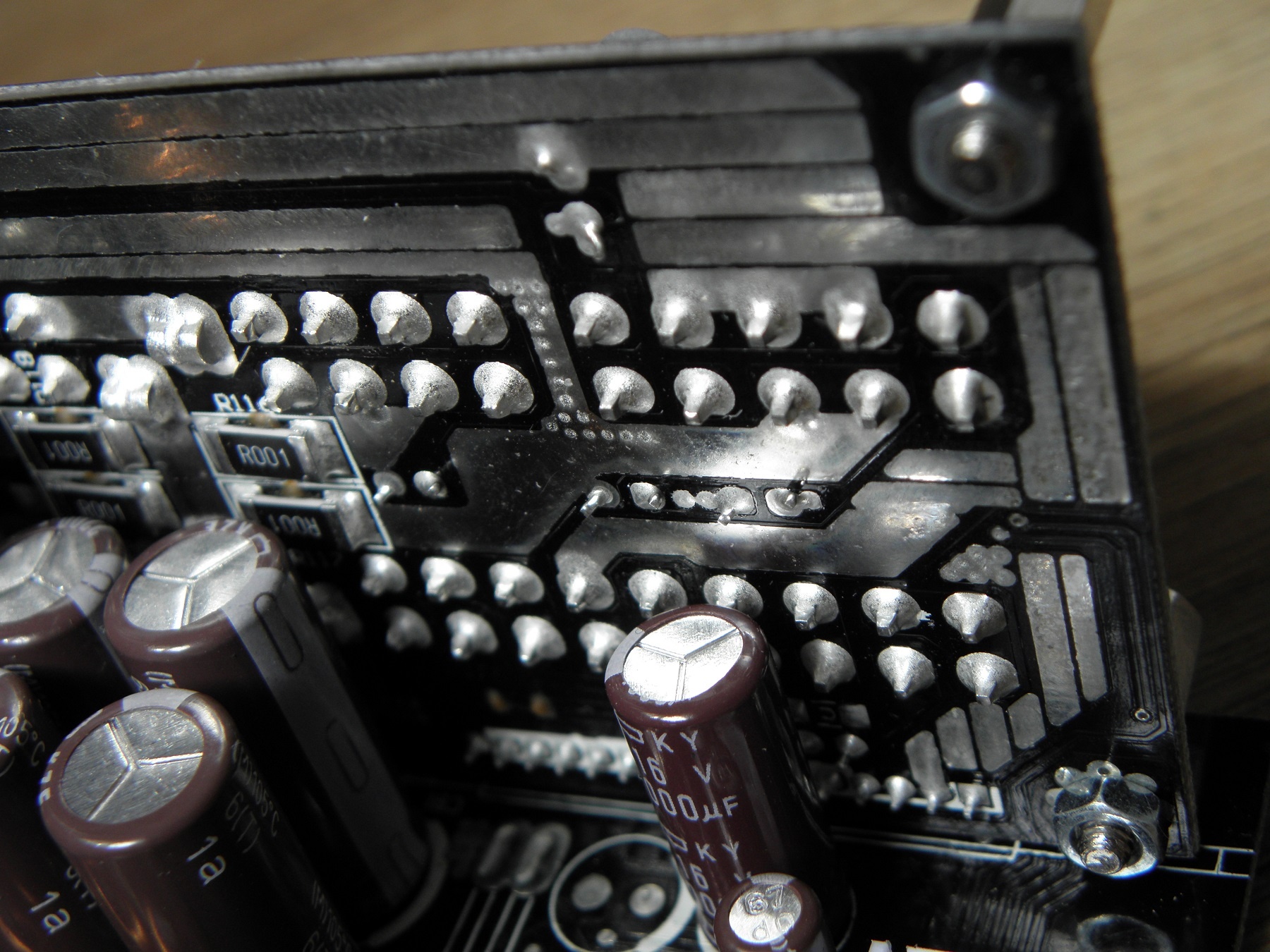

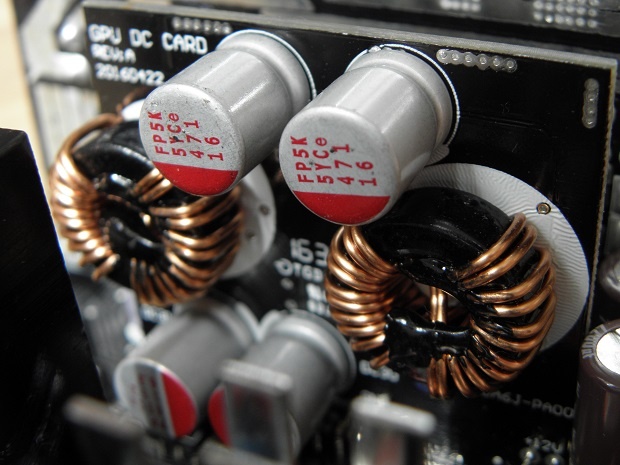

De secondaire condensators bestaan uit elektrolytische condensators van vooral Nippon Chemi-con. Het zijn de KZE en KY serie van deze fabrikant. Beide series zijn van hoge kwaliteit en zouden erg lang mee moeten gaan.

De polymeer condensators komen van Nichicon, ook een fabrikant welke hoge kwaliteit levert. Al is dit voor een polymeer condensator in een voeding van minder belang omdat dezen sowieso heel lang mee zullen gaan.

https://tweakers.net/ext/f/9BStv2jZEoTnEWRGeFaM4H09/full.jpg

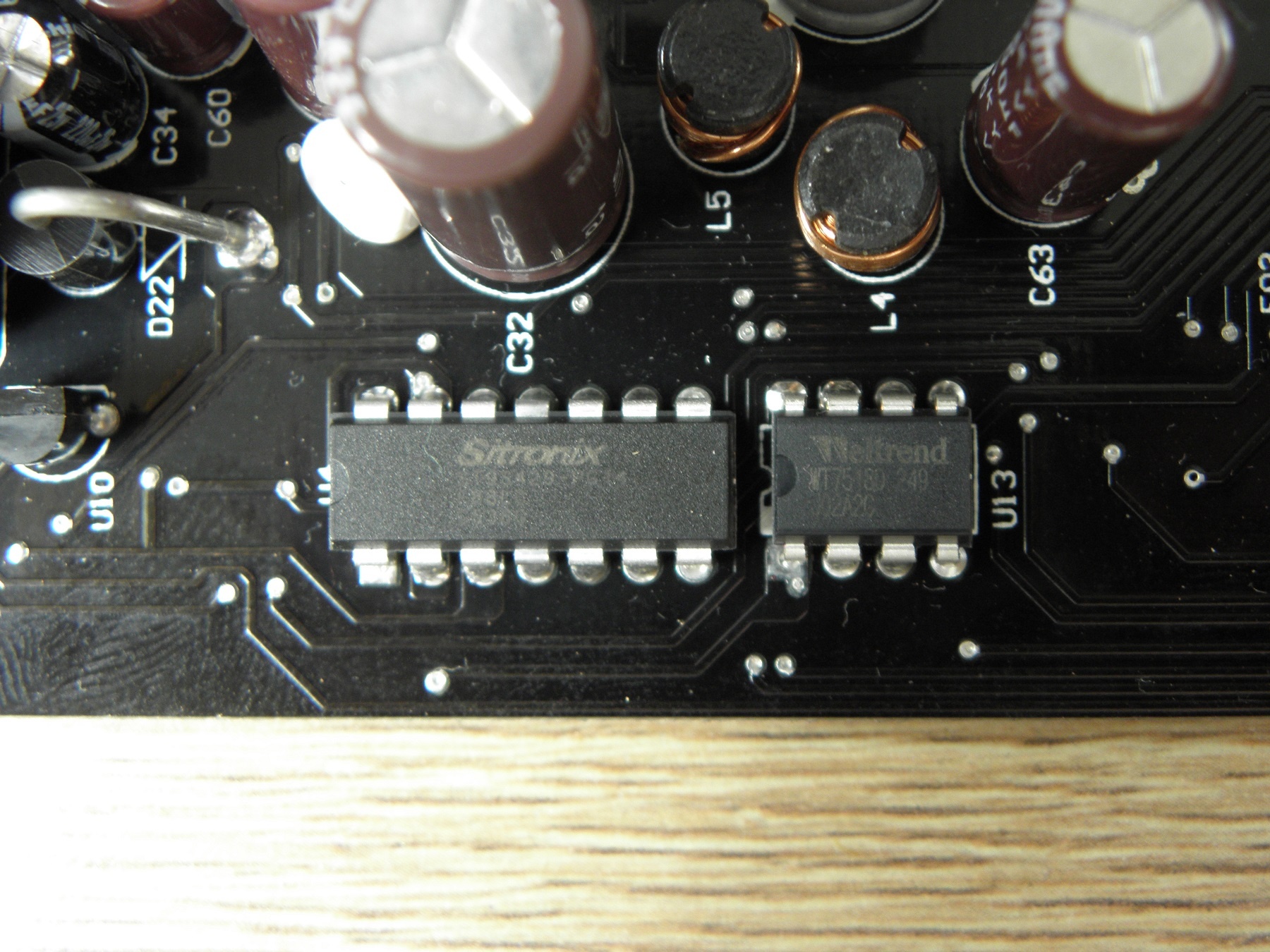

Het beveiligings-IC is een Sitronix ST9S429-PG14 welke wordt bijgestaan door een Weltrend WT7518D. De Weltrend WT7518D verzorgt de OCP voor de meerdere 12V rails, terwijl de Sitronix OVP, UVP en OCP voor de 3,3V en 5V verzorgt en waarschijnlijk ook OVP en UVP voor de 12V.

https://tweakers.net/ext/f/knBb4MSwv6tXLR7bslLWZZBP/full.jpg

Het 5V standby circuit wordt aangestuurd door een TNY176PN van Power Integrations. Het 5V standby circuit van de voeding is altijd actief op het moment dat er spanning op de voeding staat. Dit is nodig om een deel van het moederbord van stroom te voorzien, ook als de PC uit staat.

https://tweakers.net/ext/f/XlENcFRI5QJxhMnv1KtnLSxS/full.jpg

Op de achterzijde van het modulaire PCB zijn links op de foto vier shunt weerstanden zichtbaar, totaal heeft de voeding hier zes van, de andere twee zitten onderop de hoofdprintplaat. Deze zes shunt weerstanden worden gebruikt om de stroom te meten voor de 12V OCP's.

https://tweakers.net/ext/f/TqThuYFPwosrsOwJGnTMQiYa/full.jpg

Aan de andere kant van het modulaire PCB zijn de modulaire sockets zichtbaar. Zoals al eerder duidelijk was is het een volledig modulaire voeding en er lopen naar dit PCB ook geen enkele kabel. Alle stroom wordt vervoerd via het PCB of via versterkte metalen platen. Ook op bovenstaande foto zie je dezen duidelijk. Dit zorgt voor extra stevigheid maar ook voor minder energieverlies en dus een hoger rendement.

PRINTPLAAT

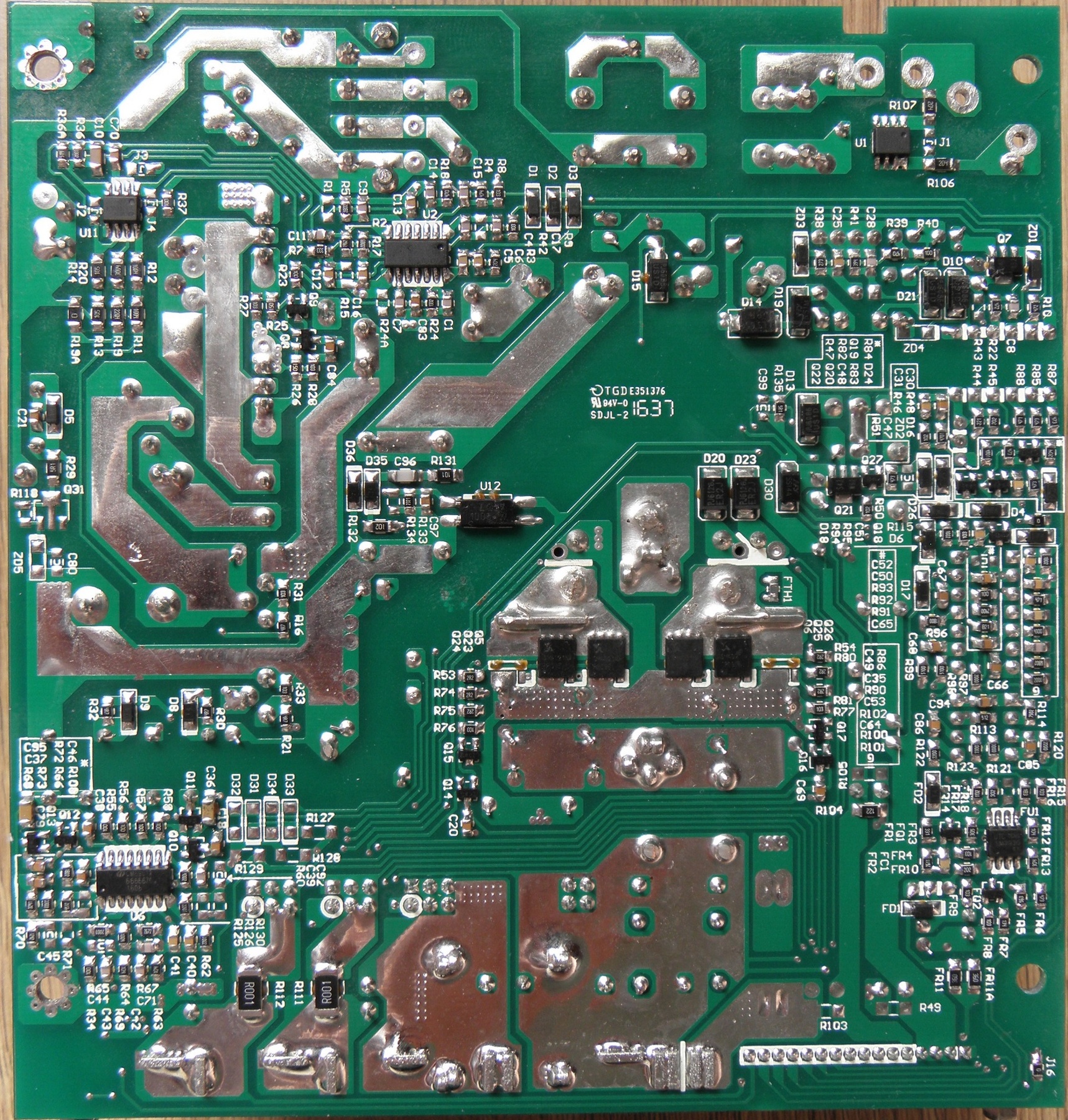

Als laatste kijken we dan ook nog even naar de onderkant van de printplaat voor het bekijken van de soldeerverbindingen.

https://tweakers.net/ext/f/5FDl5H3sSWreleZsV0dln8dL/full.jpg

Van de onderkant zit de printplaat er perfect uit. Alle soldeerverbindingen zien er goed uit, pootjes van de componenten zijn op de juiste lengte afgeknipt en alles is prima afgewerkt. Hier is niks op aan te merken.


MetingenGa naar: Volgende hoofdstukGa naar: Inhoudsopgave

DATA MEETGEGEVENS
Zoals je in de inleiding al kon lezen zijn de metingen bij Cooler Master in Eindhoven gedaan. Nu kosten zulke metingen erg veel tijd en omdat er nogal wat getest moest worden zat heel uitgebreid testen er niet in. Wel zijn de metingen nu meer realistisch dan de eerste keer door in verhouding meer van de 12V te trekken en minder van de 3,3V en 5V, daarnaast heb ik nu twee cross load tests toegevoegd. Waarbij de eerste, CL1 de Intel C6 en C7 power state compatibiliteit test waarbij de 3,3V en 5V tot de max worden belast en de 12V met 0,15A wordt belast. In CL2 wordt alleen de 12V belast, dit kan in de praktijk voorkomen door bijvoorbeeld de voeding in een dual PSU setup te gebruiken, waarbij dit de secondaire voeding is welke alleen de videokaarten van stroom voorziet. Dit wordt bijvoorbeeld veel bij mining gebruikt.

Output table
AC input
100-240Vac 10A 60Hz 50Hz
DC output
+3,3V
+5V
+12V
-12V
+5VSB
Max output (A)
20A
20A
37,5A
0,3A
2,5A
Max output (W) combined
100W
450W
3,6W
12,5W
450W


Hierboven vind je de tabel welke ik van tevoren in Excel heb gemaakt. In de grijs gekleurde vakken staat gewone tekst. De tekst in de gele vakken moeten worden ingevuld worden, waarna de tekst in de groene vakken berekend worden aan de hand van de ingevulde data.

Load test 10%
10%
Rail
In te stellen belasting
Echte belasting
Spanning
Verbruik
Ripple
Overige
3,3V
0,34A
0,32A
3,339V
1,08W
12mV
Fanspeed
573RPM
5V
0,34A
0,33A
5,042V
1,66W
13mV
Powerfactor
0,51
12V
3,26A
3,19A
11,979V
38,24W
7mV
DC verbruik
43,94W
-12V
0,15A
0,15A
11,297V
1,74W
?mV
AC verbruik
52,35W
+5VSB
0,25A
0,24A
5,093V
1,22W
3mV
Rendement
83,99%


Bovenstaande tabel is de meest lichte test en belast de voeding voor ongeveer 10%. Er zit altijd een klein beetje afwijking hierin dit komt omdat de in te stellen belasting altijd wat zal afwijken van de werkelijke belasting welke op de voeding wordt ingesteld. Dit komt omdat de load testers niet tot de milliampère precies kunnen worden ingesteld. Daarnaast wordt er bij de berekening ook uitgegaan van de ideale spanning. Dus 3,3V moet ook werkelijk 3,3V zijn, 5V precies 5V, 12V precies 12V en ga zo maar door. Echter is er in de praktijk altijd een kleine afwijking waardoor de werkelijke belasting dus altijd een beetje afwijkt van belasting welke op de voeding gezet zou moeten worden. Dit heeft echter geen invloed op de test of berekeningen.

Bij de -12V zie je een vraagteken bij de ripple, dit is omdat deze niet gemeten is. De gebruikte oscilloscoop heeft namelijk vier ingangen waardoor ik de mist belangrijke -12V niet heb aangesloten.

Load test 20%
20%
Rail
In te stellen belasting
Echte belasting
Spanning
Verbruik
Ripple
Overige
3,3V
0,68A
0,67A
3,337V
2,23W
12mV
Fanspeed
573RPM
5V
0,68A
0,68A
5,041V
3,40W
14mV
Powerfactor
0,98
12V
6,67A
6,58A
11,974V
78,74W
7mV
DC verbruik
88,66W
-12V
0,15A
0,16A
11,377V
1,77W
?mV
AC verbruik
98,19W
+5VSB
0,50A
0,50A
5,083V
2,52W
3mV
Rendement
90,29%


De load test met een totale belasting van 20%.

Load test 50%
50%
Rail
In te stellen belasting
Echte belasting
Spanning
Verbruik
Ripple
Overige
3,3V
1,69A
1,67A
3,333V
5,54W
12mV
Fanspeed
574RPM
5V
1,69A
1,68A
5,034V
8,46W
14mV
Powerfactor
0,93
12V
16,91A
16,75A
11,957V
200,28W
8mV
DC verbruik
222,37W
-12V
0,15A
0,16A
11,610V
1,81W
?mV
AC verbruik
239,83W
+5VSB
1,25A
1,25A
5,050V
6,29W
4mV
Rendement
92,72%


De load test met een totale belasting van 50%.

Load test 75%
75%
Rail
In te stellen belasting
Echte belasting
Spanning
Verbruik
Ripple
Overige
3,3V
2,53A
2,51A
3,327V
8,36W
12mV
Fanspeed
576RPM
5V
2,53A
2,52A
5,031V
12,68W
14mV
Powerfactor
0,96
12V
25,44A
25,29A
11,944V
302,10W
9mV
DC verbruik
334,41W
-12V
0,15A
0,16A
11,860V
1,84W
?mV
AC verbruik
362,28W
+5VSB
1,88A
1,88A
5,030V
9,43W
5mV
Rendement
92,31%


De load test met een totale belasting van 75%.

Load test 100%
100%
Rail
In te stellen belasting
Echte belasting
Spanning
Verbruik
Ripple
Overige
3,3V
3,38A
3,37A
3,323V
11,20W
13mV
Fanspeed
579RPM
5V
3,38A
3,38A
5,028V
16,97W
14mV
Powerfactor
0,97
12V
33,97A
33,85A
11,931V
403,91W
10mV
DC verbruik
446,42W
-12V
0,15A
0,16A
12,087V
1,88W
?mV
AC verbruik
486,88W
+5VSB
2,50A
2,49A
5,000V
12,45W
6mV
Rendement
91,69%


En de load test welke de voeding maximaal belast.

Crossload test 1
C6 en C7 power state crossload test
Rail
In te stellen belasting
Echte belasting
Spanning
Verbruik
Ripple
Overige
3,3V
12,05A
12,05A
3,303V
39,79W
16mV
Fanspeed
581RPM
5V
12,05A
12,06A
5,016V
60,47W
21mV
Powerfactor
0,84
12V
0,15A
0,13A
11,962V
1,57W
21mV
DC verbruik
101,83W
-12V
0A
0A
12,092V
0W
?mV
AC verbruik
118,71W
+5VSB
0A
0A
5,100V
0W
6mV
Rendement
85,78%


Bovenstaande crossload test belast de 3,3V en 5V maximaal en trekt 0,15A van de 12V. Dit is de manier hoe Intel voorschrijft te testen of de voeding compatibel is met de C6 en C7 power states van moderne Intel CPU's. Voedingen met individuele spanningsregulatie hebben hier geen moeite mee. Maar voedingen welke de 5V en 12V qua regulatie aan elkaar gekoppeld hebben zijn niet goed instaat deze test fatsoenlijk te doorlopen. Bij zulke voedingen zal de 12V omhoog schieten en de 5V erg inzakken. In de praktijk zal de belasting op de 3,3V en 5V normaal gesproken lager uitvallen, maar voor een test ga je natuurlijk altijd uit van de minst ideale situatie.

Crossload test 2
Alleen 12V belast
Rail
In te stellen belasting
Echte belasting
Spanning
Verbruik
Ripple
Overige
3,3V
0A
0A
3,335V
0W
12mV
Fanspeed
578RPM
5V
0A
0A
5,038V
0W
16mV
Powerfactor
0,97
12V
37,50A
37,34A
11,933V
445,59W
8mV
DC verbruik
445,59W
-12V
0A
0A
12,847V
0W
?mV
AC verbruik
487,53W
+5VSB
0A
0A
5,095V
0W
7mV
Rendement
91,40%


Bij de tweede cross load test wordt alleen stroom van de 12V getrokken, terwijl de rest van de voeding met rust wordt gelaten. Dit kan in de praktijk voorkomen bij een dual PSU setup, waarbij de tweede voeding wordt gebruikt voor het van stroom voorzien van de videokaarten, zoals bijvoorbeeld een miningsetup. Maar PC's zelf nemen ook in verhouding steeds meer van de 12V en steeds minder van de 3,3V en 5V, dus onder normale omstandigheden wordt dit ook steeds belangrijker, zij het in wat mindere mate.

De tabel hieronder laat de maximale toegestane afwijking volgens de ATX specificatie zien van de spanningen wat betreft spanningsregulatie en ripple en noise onderdrukking.

ATX specificatie
SpanningTolerantieBereikMax. ripple top-topwaarde
+3,3V±5%+3.135V tot +3.465V50mV
+5V±5%+4.75V tot +5.25V50mV
+12V±5%+11.40V tot +12.60V120mV
-12V±10%–10.80V tot –13.20V120mV
+5Vsb±5%+4.75V tot +5.25V50mV


Er zijn op dit moment twee verschillende manieren voor normale consumenten voedingen om een 80PLUS certificaat te krijgen. De eerste bestaat al een tijdje en dat is op 115V, bedoeld voor voedingen welke zowel 115V als ook het hier gangbare 230V ondersteunen. Sinds nog niet al te lange tijd is er nu ook ook een 80PLUS test op 230V voor voedingen welke alleen 230V ondersteunen. Voedingen welke alleen 230V ondersteunen zijn normaal gesproken low-end of cost down versies. High-end voedingen hebben gewoon een universele input en ondersteunen dus 115V en 230V.

80PLUS
115V
http://plugloadsolutions.com/images/img_80plus.jpg
http://plugloadsolutions.com/images/img_80plus_bronze.jpg
http://plugloadsolutions.com/images/img_80plus_silver.jpg
http://plugloadsolutions.com/images/img_80plus_gold.jpg
http://plugloadsolutions.com/images/img_80plus_platinum.jpg
http://plugloadsolutions.com/images/img_80plus_titanium.jpg
10% belasting
-
-
-
-
-
90%
20% belasting
80%
82%
85%
87%
90%
92%
50% belasting
80%
85%
88%
90%
92%
94%
100% belasting
80%
82%
85%
87%
89%
90%
Het standaard 80PLUS certificaat

80PLUS 230V EU
230V
http://plugloadsolutions.com/images/80plus_standard230EVU.jpg
http://plugloadsolutions.com/images/80plus_bronze230EVU.jpg
http://plugloadsolutions.com/images/80plus_silver230EVU.jpg
http://plugloadsolutions.com/images/80plus_gold230EVU.jpg
http://plugloadsolutions.com/images/80plus_platinum230EVU.jpg
http://plugloadsolutions.com/images/80plus_titanium230EVU.jpg
10% belasting
-
-
-
-
-
90%
20% belasting
82%
85%
87%
90%
92%
94%
50% belasting
85%
88%
90%
92%
94%
96%
100% belasting
82%
85%
87%
89%
90%
94%
80PLUS 230V bedoeld voor voedingen welke alleen 230V accepteren

SPANNINGSREGULATIE

Voor de duidelijkheid zetten we de bovenstaande meetgegevens van de spanningsregulatie om naar een lijngrafiek. De belangrijkste spanning is de 12V, gevolgd door de 5V en 3,3V, daarna de 5Vsb en de minst belangrijke spanning is de -12V welke nog amper wordt gebruikt.

De 3,3V, 5V, 12V en 5Vsb mogen maximaal 5% afwijken en de -12V maximaal 10% van hun ideale waarde. Daarnaast wil je de spanningsval tussen de verschillende belastingen zo klein mogelijk hebben. Dat is het verschil van de spanning tussen de verschillende belastingen. Het bovenste getal aan de verticale as is de maximaal toegestane waarde en het onderste getal de laagste toegestane waarde. Het verschil tussen twee dikkere grijze horizontale lijnen is 1% en de dunnere grijze lijnen daartussen in staan voor 0,2%.

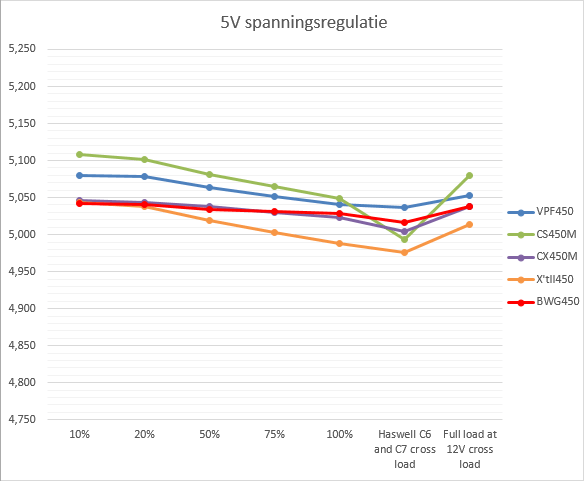

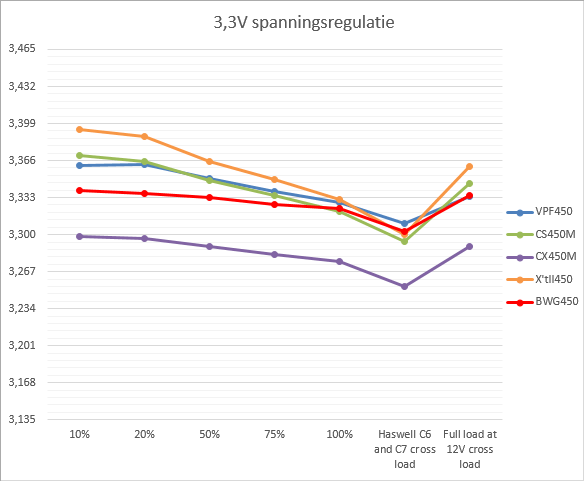

Ik vergelijk deze Bitfenix Whisper Gold 450W met nog vier andere voedingen met hetzelfde vermogen. Dit is wel één van de duurste modellen in de vergelijking, maar alles zit tussen de 50 en 80 euro hier. De andere voedingen zijn een Antec VPF 450W (VPF450), Corsair CX450M (CX450M) en Corsair CS450M (CS450M) en Enermax X't II 450W (X'tII450).

https://tweakers.net/ext/f/gzsP42i9mEHeZvjl6DSYKe2C/full.png

https://tweakers.net/ext/f/ufMl5iQQmTzRWtjPtNlu5f40/full.png

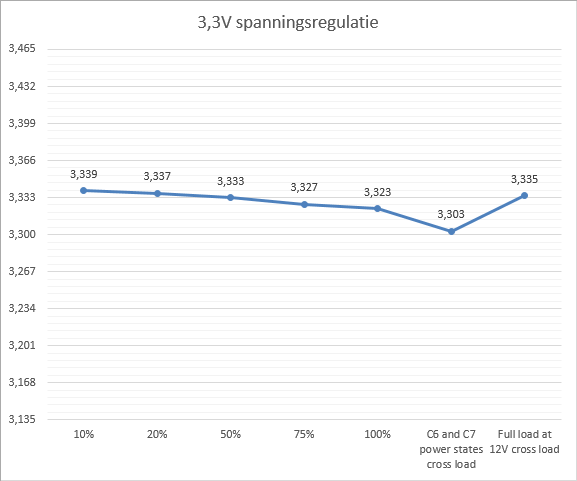

Als eerste kijken we naar de 3,3V. Met een spanningsval van maar iets van een halve procent tussen 10% en 100% is de 3,3V heel erg stabiel. Ook onder de twee crossload tests doet de voeding het heel erg goed. De 3,3V van deze voeding is duidelijk stabieler dan de andere vier.

https://tweakers.net/ext/f/R6yYAF5vJRks3XuetspziZWd/full.png

https://tweakers.net/ext/f/SsYnqXSc4YBUSa00aOSYUnCV/full.png

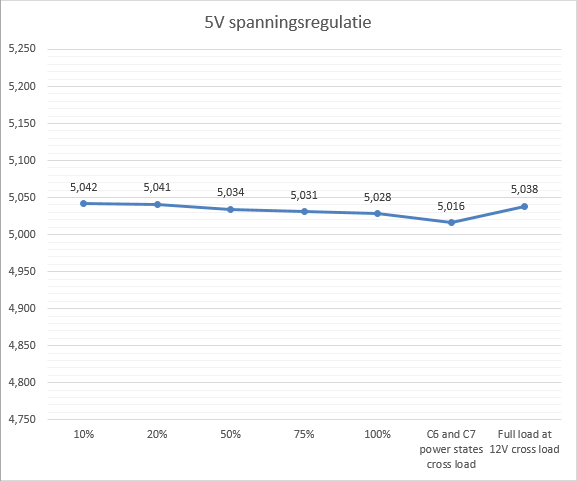

Van de 3,3V gaan we naar de 5V. De spanningsval hier is zelfs nog lager en zit duidelijk binnen de halve procent van 10% tot 100% belasting. Ook het verschil in de twee cross loads is lager. De lijn is hier echt heel recht. In vergelijking met de vorige voeding (be quiet! Pure Power 9 500W) is dit een verschil dag en nacht.

https://tweakers.net/ext/f/0fwOtAqbeQxulc8cZYAmxNNG/full.png

https://tweakers.net/ext/f/axbvwQOhsiux0XLyi1J74ILg/full.png

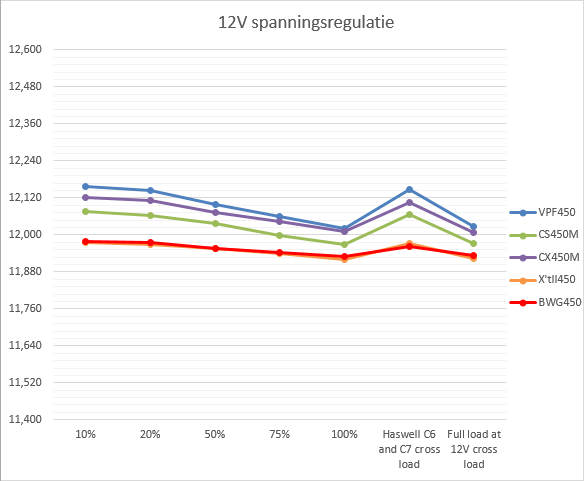

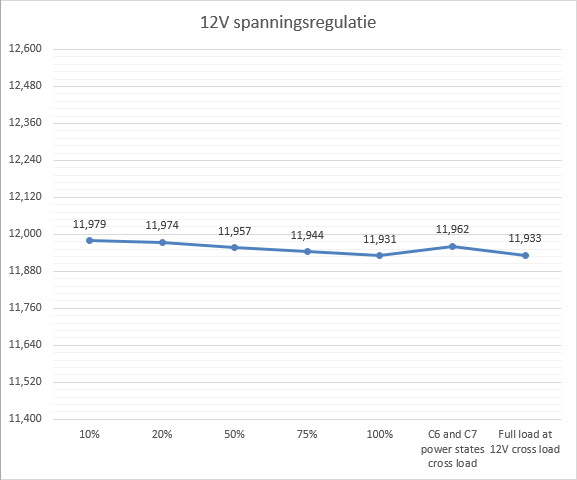

Als derde is de meest belangrijkste spanning, de 12V, aan de beurt. Ook deze spanning zit tussen de 10% en 100% belasting binnen de halve procent regulatie. En ook de crossloads zijn weer uiterst stabiel. Ook hier dus niks anders dan lof over de spanningsstabiliteit van de voeding. In vergelijking met de andere voedingen is het ook de meest stabiele voeding wat betreft de 12V. Alleen de Enermax komt nog dichtbij, welke ook qua waardes heel dicht bij zit en daardoor voor het grootste deel achter de grafiek van deze Bitfenix valt.

https://tweakers.net/ext/f/ehsZrcpWqtRKUI81suG4D9tV/full.png

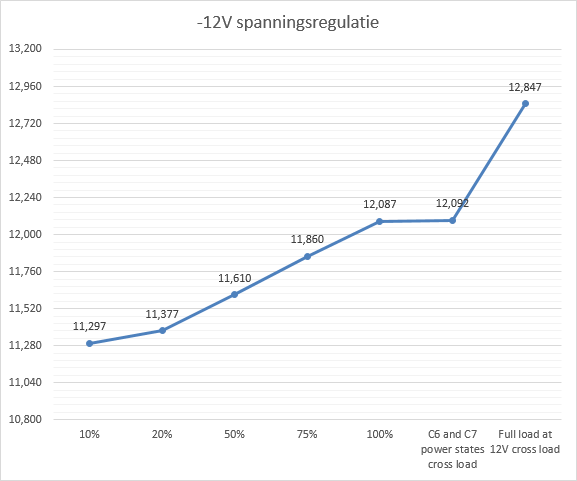

De spanningsstabiliteit van de -12V is weinig bijzonder. Het is binnen de ATX specificatie, maar daar is ook zo goed als alles mee gezegd. Echter wordt de -12V eigenlijk niet meer gebruikt door geen enkele moderne PC, dus maakt dit ook eigenlijk geen enkel verschil.

https://tweakers.net/ext/f/vDgcxK0zxAw5yHsNnti5MlVd/full.png

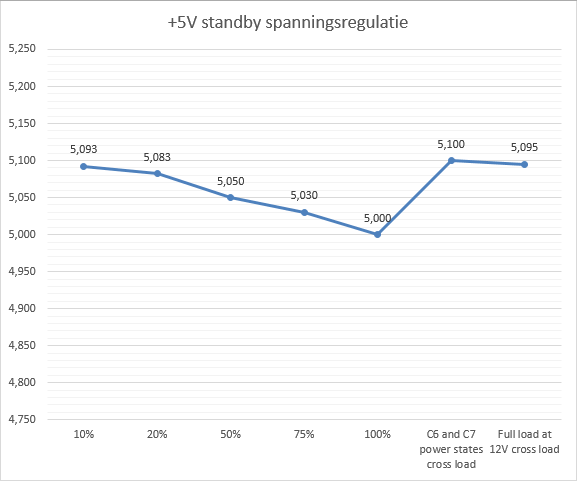

Als laatste spanning hebben we dan nog 5V standby. Ook deze spanning is minder belangrijk qua regulatie, als spanning zelf is dit wel een belangrijke. Op het moment dat de PC uit staat, maar de voeding aangesloten is op de netstroom dan is het 5Vsb circuit actief. Met een regulatie van net geen 2% doet deze voeding het dan ook prima.

RIPPLE EN NOISE

Ripple en noise is stoorsignaal wat o.a. ontstaat bij het omzetten van wisselstroom naar gelijkstroom. Als je de spanning meet met een multimeter kan het dus wel netjes 12V lijken, als je het bekijkt met een oscilloscoop dan kan het er wel eens veel minder mooi uitzien.

http://static.tweakers.net/ext/f/v4oHCrHQ2PsW1rNnJJh3arwv/full.jpg

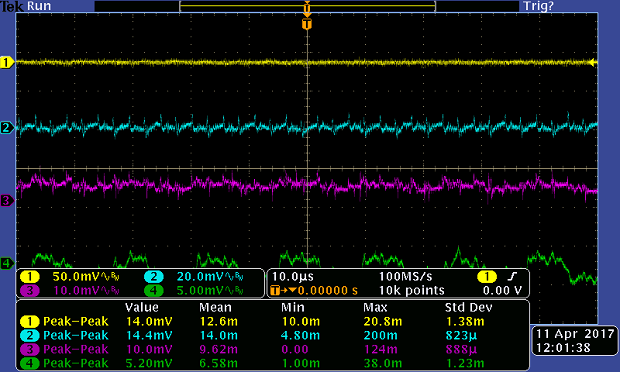

Ripple en noise wil het het liefst zo laag mogelijk houden en sowieso binnen de ATX specificaties behouden. Te hoge ripple en noise kan zorgen voor instabiliteit en daarnaast verkort het ook de levensduur van de voeding en ook van de andere onderdelen. Ripple welke dus ver buiten de ATX specificatie valt kan er voor zorgen dat de levensduur van andere onderdelen met jaren terugloopt, dit is dus het laatste wat je wil.

Dit kan echter wel gebeuren bij defecte condensatoren welke hun werk niet meer goed doen. Dit is iets waar je altijd rekening mee dient te houden als je een wat oudere voeding gebruikt. Onder oud wordt iets van 6 of 7 jaar of ouder verstaan. Niet elke voeding heeft hier overigens last van sommige voedingen zijn van zulke hoge kwaliteit dat de elco's na 20 jaar nog perfect kunnen zijn.

Ripple en noise metingen
3,3V
5V
12V
5VSB
10%
12mV
13mV
7mV
3mV
20%
12mV
14mV
7mV
3mV
50%
12mV
14mV
8mV
4mV
75%
12mV
14mV
9mV
5mV
100%
13mV
14mV
10mV
6mV
CL1
16mV
21mV
21mV
6mV
CL2
12mV
16mV
8mV
7mV


https://tweakers.net/ext/f/qkcndu2LDpTwgRz5kGEDDWGY/full.png

Bovenstaande tabel laat de ripple en noise zien van de 3,3V, 5V, 12V en 5VSB. De afbeelding eronder is een screenshot van de oscilloscoop tijdens 100% belasting. Zoals zichtbaar is de ripple en noise van deze voeding erg laag, onder de normale loads zitten alle spanningen onder de 15mV. Alleen onder de crossloads komt de voeding net boven de 15mV, maar dan blijven alle spanningen alsnog ver onder de 25mV wat gewoon perfect is te noemen.

RENDEMENT
Het rendement is het verschil (in procenten) tussen wat de PC uit de voeding trekt (DC genoemd) en de voeding uit het stopcontact (AC). De voeding moet namelijk de 230V 50Hz AC die wij hier hebben, omzetten naar de juiste DC waardes. Dit omzetten gaat nu éénmaal met verlies, wat dan weer moet worden afgevoerd aan warmte door de fan. Theoretisch kun je dus zeggen dat een voeding met een hoger rendement stiller zijn werk kan doen, maar dit is in de praktijk van heel wat meer factoren afhankelijk, zoals bijvoorbeeld de lay-out van de voeding, kwaliteit van de fan en grote van de heat sinks.

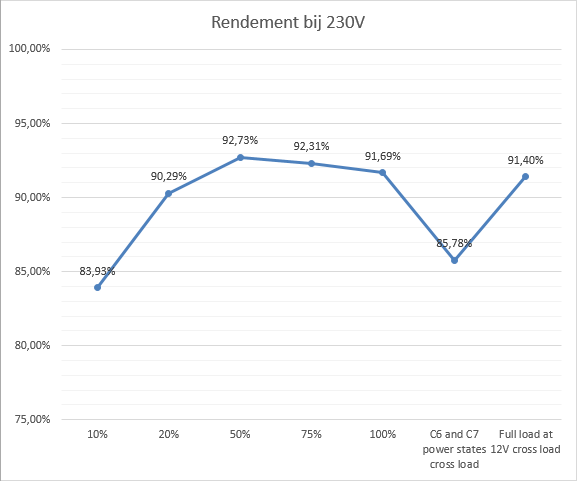

https://tweakers.net/ext/f/HQLvGbc4S2An5XMsdRwfUJkq/full.png

https://tweakers.net/ext/f/QujiWRKbudBQ6mFfZc5wCF9m/full.png

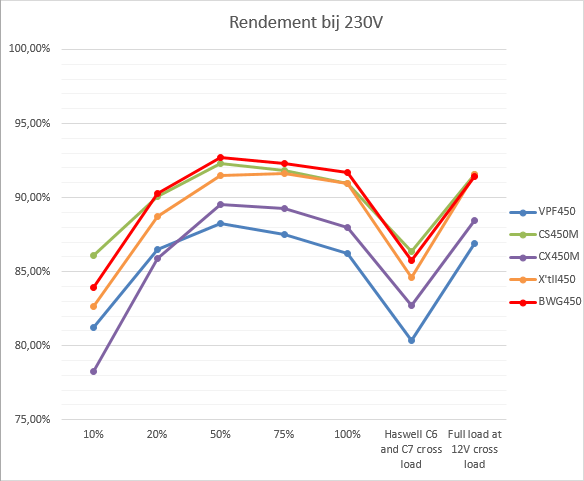

Het rendement is zoals je mag verwachten bij een 80PLUS Gold voeding. Ook redelijk vergelijkbaar met de andere twee 80PLUS Gold voedingen al is het rendement wel iets hoger dan de andere twee. Ook hier valt dus niks over te klagen.

Kijken we dan naar het 80PLUS certificaat van deze voeding, dan zien we dat de voeding vrij dicht tegen 80PLUS Platinum aan zit. Dat verklaard ook dat de voeding op 20%, 50% en 100% belasting het hoogeste rendement haalt van de drie 80PLUS Gold voedingen.

FANSPEED METINGEN
Fanspeed metingen zeggen natuurlijk bij lange na niet alles over het geluid wat een voeding produceert. Zo zijn fans te verkrijgen in verschillende groottes en hoe kleiner hoe stiller die is bij een gelijk aantal toeren. Maar ook al zijn ze even groot dan nog kan een lager geluid maken, de luchtstroom kan het geluid beïnvloeden maar ook coil whine en nog zoveel andere factoren.

Maar een echte geluidsmeting is vrij lastig bij een voeding doordat de load testers alles behalve stil zijn, daar zitten een aantal fans in die écht veel geluid maken. Wil je het goed doen moet je de voeding in een volledig geluidsdichte box plaatsen. Daarom laten we het eerst maar bij alleen fan speed metingen.

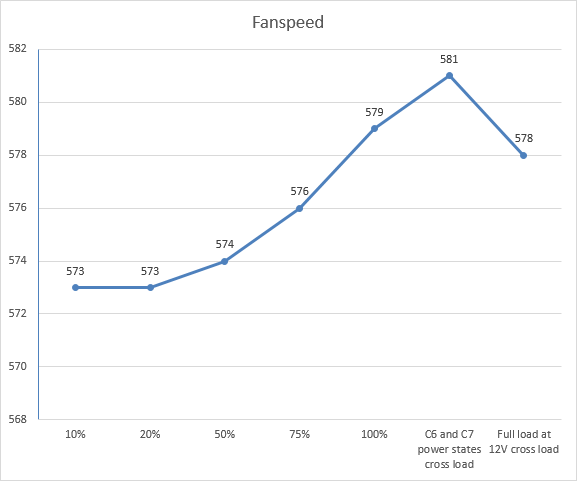

https://tweakers.net/ext/f/6P9al9vNDOYJ6n3DmoptJxfW/full.png

Bij een omgevingstemperatuur van zo'n 23 graden draait de fan eigenlijk gewoon altijd op de langzaamste stand. De grafiek lijkt dan wel vrij stijg omhoog te lopen, het is echter maar een heel klein verschil van 573 RPM naar 581 RPM maximaal. Wat betreft het geluid van de fan, onhoorbaar is die niet. Maar je moet wel een volledig stille kamer hebben wil je de fan kunnen horen van een normale afstand. Dus bij gebruik in een PC heb je ook een PC nodig welke geen enkel geluid maakt, een stille HDD maakt al meer geluid. Zelfde geld voor een gemiddelde stille casefan, CPU fan of videokaart fan. Van alle voedingen welke ik heb getest, waren de enige met een echt stille fan allemaal van be quiet!. Be quiet! krijgt het voor elkaar om onhoorbaar stille motoren en lagers in hun fans te plaatsen.

ConclusieGa naar: ReactiesGa naar: Inhoudsopgave

En dan zijn we aangekomen bij de conclusie van de Bitfenix Whisper Gold 450W. De Whisper Gold serie is nog maar de tweede serie voedingen van Bitfenix. Dit is echter nergens aan te zien, in alles lijkt Bitfenix al jaren met voedingen bezig te zijn. De eerste Fury serie was dan totaal niet interessant, deze Whisper serie is dat zeker wel.

De Whisper Gold 450W combineert hoge kwaliteit, met goede prestaties in alle opzichten. Alleen de kwaliteit van de fan daar is weinig bekend over en dat is eigenlijk ook de enige aanmerking aan de voeding. Met een bekende fan van goede kwaliteit hadden ze een perfecte voeding in handen. Dat is echter nu afwachten, maar gelukkig komt de voeding met nette 7 jaar garantie.

Kijken we dan naar de prijs dan zien we dat deze voeding vanaf zo'n 74 euro te verkrijgen is. Dit is een hele nette prijs, het is hiermee namelijk de goedkoopste volledig modulaire high-end voeding. Vergelijkbare voedingen zijn allemaal duurder vanaf minimaal zo'n 80 euro of nog enkele tientjes duurder.

Al met al kom ik dan op een 9 uit.

http://ic.tweakimg.net/images/shield/90.svg


Heb je aan of opmerkingen over de review of wil je gewoon iets kwijt over de review laat dan hieronder maar een berichtje achter. :)

Wil je meer weten over een bepaalde voeding, advies over een nieuwe of wil je iets anders weten over een bepaalde voeding dan kan dat altijd hier: Voeding advies en informatie topic - Deel 34

Heb jij ook een BitFenix Whisper BWG450M?

Deel je ervaringen en help andere tweakers!

Schrijf review

Vraag & aanbod

Reacties (8)

Wijzig sortering
Is het veilig aan te nemen dat de hogere wattage van deze voeding vergelijkbaar presteren? Ik ga vermoedelijk voor de 550/650w versie voor een ryzen 5 + Vega 56.
650W versie ga je nooit nodig hebben, dan moet je wel hele extreme overkloks doen en moet je echt de spanning op de GPU en CPU extreem verhogen. Dan moet je echt die laatste 1% meer prestaties willen halen tegen 20% hoger verbruik.

Zonder overkloks is de 450W versie echt meer dan genoeg, zelfs met normale overkloks kan de 450W versie. Bij flinke overkloks kun je beter de 550W versie nemen. De 450W en 550W versie zitten vrij dicht bij elkaar, de 650W versie heeft nog enkele veranderingen zoals een andere fan (hoger RPM model) en een vierde 12V rail.
Bedankt voor het advies. Was bang dat met de verhalen over Vega een v56 met een r5 1600 rond 3,8 GHz wat teveel zou zijn voor een 550W en aangezien de 650w maar 3 euro scheelt vond ik dat een vrij veilige keuze.

Zal vermoedelijk toch voor de 550 gaan dan.

[Reactie gewijzigd door kgd92 op 19 september 2017 07:24]

Dat zou zelfs prima op deze 450W versie kunnen.
Na wat extra inlezen ben ik inderdaad ook tot die conclusie gekomen, ben alleen wel van plan flink wat te gaan spelen met de Vega power profiles, clockspeeds en power draw limieten, dus denk dat ik toch dat 10tje extra neerleg voor 100W meer headroom gezien ik heb gelezen dat vega 56 dan op 300W kan pieken :P
+3 leuke review. Jammer dat dit merk niet bij en NL distri ligt met enige focus , zal ruk verkrijgbaar blijven -----> caseking.

Alsnog chapeau voor je werk. Vakman.
Ja is jammer, maar toch zijn er wel een stuk meer shops welke Caseking als distri gebruiken. Dus op zich moeten er wel meer webshops zijn die het product eenvoudig aan hun assortiment kunnen toevoegen.

Bedankt. :)
Klopt maar er is meer nodig tegen woordig al toevoegen , voor en achterkant condities , marge structuur , marketing etc.

De grote winkels die over zijn kiezen liever voor merken waar ze nog wel op kunnen verder leven. Check bijvoorbeeld Seasonic Focus of corsair rmx, waarom denk je dat die wel bij CoolBlue liggen en Bitfenix niet. Prima voorbeeld. Er is meer nodig als een goed product.

Buiten dat kan ik je vertellen dat er weinig grote die overzijn graag met caseking werken , reden ---> te vaag , te lange levertijden voor nl shops. De NL consument is een 24 uurs shopper geworden.

[Reactie gewijzigd door BioBlade op 19 september 2017 08:03]


Om te kunnen reageren moet je ingelogd zijn



Apple iPhone X Google Pixel XL 2 LG W7 Samsung Galaxy S8 Google Pixel 2 Sony Bravia A1 OLED Microsoft Xbox One X Apple iPhone 8

© 1998 - 2017 de Persgroep Online Services B.V. Tweakers vormt samen met o.a. Autotrack en Hardware.Info de Persgroep Online Services B.V. Hosting door True

*
