Noctua NH-D9L Review

+3
TERW_DAN 19 januari 2015, 1.879 views

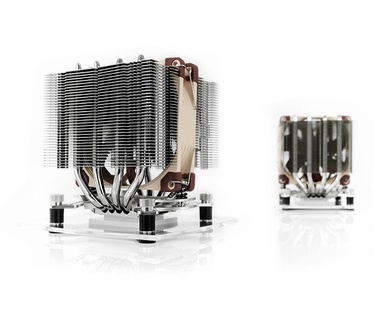

Noctua NH-D9L

De Noctua NH-D9L is het compacte broertje van de Noctuas die ik eerder heb getest. In deze review heb ik gekeken naar het koelvermogen van deze koeler in vergelijking met die van de U9S, D15, en U14S.

Pluspunten

  • Stilte
  • Installatiegemak
  • Degelijke kwaliteit

Minpunten

  • Prijs, zeker met extra fans erbij.

Eindoordeel

Score: 5Per criterium
Modbaarheid Score: 4
Compatibiliteit Score: 5
Installatiegemak Score: 5
Geluidsproductie (min) Score: 5
Geluidsproductie (max) Score: 4
Koelvermogen Score: 5
Prijs Score: 3
http://tweakers.net/ext/f/Tp4bwVagCeKd8qI06RWuKrNB/full.jpgKortgeleden heeft Noctua een aantal nieuwe CPUkoelers ge´ntroduceerd, de NH-D9L en de NH-U9S, beide koelers voor 92mm fans. Daarmee zijn ze een stuk kleiner dan de koelers die ik eerder bekeken heb, waarvan de meeste met 120 en 140mm fans geleverd werden.

http://tweakers.net/ext/f/yOMPHgF7HwQ4k4e0juZM8HYT/full.jpg

De NH-D9L is een koeler met een gelijkend ontwerp als de NH-D15, maar dan een heel stuk compacter. De koeler bestaat uit 2 sets met koelvinnen, verbonden door 4 heatpipes. Daartussen zit een 92mm fan die lucht aanzuigt door de ene set koelvinnen, en deze uitblaast over de andere set vinnen. Net zoals bij de andere towerkoelers van Noctua heb je de mogelijkheid om er een tweede koeler op te zetten, wat Noctua aanduidt als 'dual fan ready'. Het enige dat ik hierop heb aan te merken is dat het jammer is dat Noctua niet vermeldt dat je ook prima 3 92mm fans aan dit model kan hangen. Noctua maakt zijn koelers redelijk modulair, in die zin dat je vrij bent om de 2e fan aan de voorkant of aan de achterkant te plaatsen, het kan allemaal. Met de gedachte “There's no better kill than overkill” heb ik deze koeler ook als tri-fan getest.

http://tweakers.net/ext/f/gjw3hmYMRc5XQtSeTFacybJU/full.jpg

Specificaties

http://tweakers.net/ext/f/f9S3Yiq2gt5bJb02RsydsXvq/full.jpg

SocketsIntel
LGA2011
LGA1150/1155/1156
AMD
AM2(+), AMD3(+), FM1, FM2(+)
Hoogte110mm
Breedte95mm
Diepte95mm (zonder fan)
Gewicht428 gram (zonder fan), 531 gram (met fan)
MateriaalKoper (basis en heatpipes)
Aluminium (koelvinnen)
Nickel afwerking
Heatpipes4
Garantie6 jaar
FanspecificatiesNF-A9 PWM
Max rotatiesnelheid2000rpm (1550rpm met LNA)
Min rotatiesnelheid400rpm
Max airflow78.8 m│/h (62,2m│/h met LNA)
Max geluidsdruk22.8dB(A) (16.3db(a) met LNA)
Power12V, 1,2W
AccessoiresLow-Noise Adapter (LNA)
NT-H1 koelpasta
SecuFirm2 Mounting kit
Antivibratiepads en clips voor een 2e fan
Metalen casebadge

http://tweakers.net/ext/f/u1ox0HHWKkVLTvp2jZysk30a/full.jpg

Unboxing

Wat ik bij hardware vaak niet doe is unboxing foto's maken. De reden hiervan is tweeledig, ten eerste vind ik het vaak echt niet de moeite, omdat er vaak weinig boeiends is te vertellen over de verpakking. Ten tweede omdat lang niet alle hardware die ik in handen krijg niet eerder is uitgepakt, en dus lang niet altijd even zo netjes ingepakt hoeft te zitten als dat je zou verwachten.

http://tweakers.net/ext/f/5AKYSQCkYg1tDFNQfw0FW40u/full.jpg

Maar voor Noctua ga ik nu toch eens een uitzondering maken. De reden is heel simpel en dat is dat de manier van verpakken in mijn ogen op een paar punten erg goed is. Ten eerste heb je een doosje met de hele mounting bovenop zitten, alles netjes bij elkaar. Bij de andere koelers waren dit nog 2 of 3 doosjes, nu is het er eentje met alles erin.

http://tweakers.net/ext/f/sTeuyghegM10OjiaESpOjdPY/full.jpg

http://tweakers.net/ext/f/E4YgUIe5g1rTWhESCEIjs4xz/full.jpg

Daarnaast is het zo dat de kwaliteit van de verpakking al kwaliteit uitstraalt. De D9L zit in een kartonnen doosje verpakt dat weer verpakt is in een kartonnen omhulsel waardoor schokken opgevangen kunnen worden.

http://tweakers.net/ext/f/73cePHlGFcGXCpFjUxXicUhi/full.jpg

http://tweakers.net/ext/f/8eb2G96Fqknk3TG1Xx4eIRPS/full.jpg

Wat opvalt is dat Noctual vrijwel alles verpakt in karton, op een paar plastic zakjes na voor de koelpasta en de mounts. Veel andere fabrikanten duwen er schuim en dergelijke in, wat me een stuk minder goed te recyclen lijkt dan karton.

Installatie

Het monteren van de koeler is vrij eenvoudig. Noctua heeft een mountingsysteem voor hun koelers waarbij je vrij gemakkelijk de koeler kunt monteren, en deze ook een groot aantal sockets ondersteunt. De D9L is geschikt voor onder andere LGA2011, LGA115x en AMD sockets. De manier van monteren is allemaal gedaan volgens hetzelfde principe, maar uiteraard zijn er wat verschillen.

Voor deze review heb ik de koeler gemonteerd op een LGA2011, gezien ik deze koelers ook gebruikt heb tijdens mijn X99review en op een AMD FM2+bord.. De D9L is gemonteerd op het AMDbord, op de LGA2011 heb ik de U9S gemonteerd, maar gezien de montage eigenlijk hetzelfde is, leek me het voor het overzicht makkelijk beide te laten zien.
LGA 2011
Bij de LGA2011 worden de meegeleverde schroeven op de hoekpunten van de socket geschroefd. Er is geen backplate voor nodig, omdat de LGA2011socket al voorziet in schroefpunten voor koelers.
http://tweakers.net/ext/f/P2mxasfoTErz6sorbEMPpuvo/full.jpg

Als eerste worden er 4 schroeven gemonteerd op de socket, waarop de 2 brackets kunnen komen voor de koeler.

http://tweakers.net/ext/f/qg1DnJFfnYM4B9TqegDnmbo0/full.jpg

De 2 brackets worden met duimschroeven vastgezet. Het handige hiervan is dat je de mogelijkheid hebt om de koeler makkelijk een kwartslag te draaien, mocht dat airflow technisch handiger uitkomen.

http://tweakers.net/ext/f/BDPwZ1KPPyRQgRQrcm2hTEtF/full.jpg

De koeler schroef je met 2 schroeven vast op de brackets. Het voordeel van deze manier is dat je het moederbord nooit ondersteboven hoeft te houden om de koeler te monteren, wat zeker bij LGA115x nog wel eens het geval is met de grotere koelers. Daarnaast is de montage op deze manier erg toegangelijk, als de fans er niet opzitten dan zit niets de 2 schroeven in de weg, waardoor het monteren binnen een paar minuten gedaan is.

http://tweakers.net/ext/f/aS2kW7adqxB7O4UR9RUbsaO2/full.jpg

Als laatste worden de fans erop geklikt met de meegeleverde metalen klipjes waarmee de fans aan het koelblok vastgezet worden. Deze kun je ook wat hoger plaatsen als dat nodig is voor heatsinks van geheugen die te dicht bij de socket zitten.

http://tweakers.net/ext/f/3o635lVI1mvxnTiOdXZnpJed/full.jpg
AMD
Bij de AMDsockets wordt gebruik gemaakt van de standaard backplate van AMDmoederborden. Dit moet wel een metalen backplate zijn, sommmige zijn van plastic die met klipjes vastzitten, en daar kun je de schroeven niet in vastschroeven. Mocht je geen metalen bracket hebben dan heeft Noctua een prima service waarbij ze die gratis toesturen op vertoon van je aankoopbon. Voor een eerdere review had ik er eentje aangevraagd, en toen duurde het een dag of 4 voordat ik die binnenhad vanuit Oostenrijk.

De standaardbracket schroef je los, zodat je alleen de metalen backplate hebt.

http://tweakers.net/ext/f/L1FEn7Lbs185trD0DotMSJi9/full.jpg

Om ervoor te zorgen dat de koeler op de juiste afstand wordt bevestigd, plaats je de afstandsbusjes boven de schroefgaten van de backplate.

http://tweakers.net/ext/f/nTYpDFQ8OCssAGLdrGdxC8le/full.jpg

Vervolgens worden er 2 kleine brackets opgeschroefd met schroeven die standaard passen op de backplate.

http://tweakers.net/ext/f/hjMJSwdoma6ngxSrHp6cc24K/full.jpg

Op deze brackets zit schroefdraad waarop de koeler gemonteerd kan worden. Voor AMDsockets is het niet mogelijk de koeler een kwartslag te draaien, zoals wel kan bij Intel sockets. Intel sockets hebben de schroefgaten precies in een vierkant zitten, bij AMD is dat niet het geval.

http://tweakers.net/ext/f/09Tz401s4lYmBdUWLwLdmgHj/full.jpg

Nadat de koeler is gemonteerd hoef je enkel de fans er nog maar op te klikken en je bent klaar.

http://tweakers.net/ext/f/aWY4HYMZkXTLpo1muHzIvqYl/full.jpg

Benchmarks

Om wat zinnigs te zeggen over de prestaties van de koeler heb ik een aantal benchmarks gedraaid, en deze koeler naast nog een aantal andere gezet, en daarbij ook verschillende fanconfiguraties gebruikt, om te zien wat de verschillen zijn met een andere fanconfig.

Alles is gestest op een MSI X-Power X99 in combinatie met een Intel Core i7 5620K. Ik heb deze MSI Xpower gebruikt omdat deze beschikt over OCGenie, wat vrij gemakkelijk de CPU overclockt, en hierbij de Vcore een eind omhoog zet.

De tests die ik heb gedaan zijn de temperaturen met het systeem in idle, tijdens het draaien van een render in Blender en het stresstesten door middel van OCCT Linpack.
De koelers die ik heb getest
Noctua NH-D9L – in single-, dual- en triplefan setup.
Noctua NH-U9S – in single- en dualfan setup
Noctua NH-U14S – in dualfan setup
Noctua NH-DH15 – in dualfan setup

De omgevingstemperatuur tijdens de tests was ~20 C. Ik heb hier helaas geen dure climatecontrol in m'n hok, dus de temperaturen kunnen altijd iets fluctueren, maar meer dan een graad of heel misschien 2 is dat niet geweest.

idle
D9L - single 39 C
D9L - dual 36 C
D9L - triple 31 C
U9S - single 39 C
U9S - dual 37 C
U14S - dual 32 C
DH15 - dual 29 C


Blender
D9L - single 59 C
D9L - dual 55 C
D9L - triple 53 C
U9S - single 60 C
U9S - dual 58 C
U14S - dual 48 C
DH15 - dual 47 C


OCCT Linpack
D9L - single 64 C
D9L - dual 60 C
D9L - triple 55 C
U9S - single 65 C
U9S - dual 63 C
U14S - dual 51 C
DH15 - dual 50 C


OC - idle
D9L - single 46 C
D9L - dual 45 C
D9L - triple 42 C
U9S - single 50 C
U9S - dual 49 C
U14S - dual 39 C
DH15 - dual 37 C


OC - Blender
D9L - single 65 C
D9L - dual 57 C
D9L - triple 55 C
U9S - single 69 C
U9S - dual 66 C
U14S - dual 54 C
DH15 - dual 54 C


OC - OCCT Linpack
D9L - single 72 C
D9L - dual 64 C
D9L - triple 60 C
U9S - single 77 C
U9S - dual 72 C
U14S - dual 59 C
DH15 - dual 58 C

Prijs

Je betaalt voor deze koeler op het moment zo'n 50 euro. Dat is niet heel goedkoop voor een koeler, maar een koeler als deze is het zeker waard. Noctua staat voor kwaliteit en dat mag best een paar euro meer kosten vind ik zelf.
Daarbij heeft Noctua al eerder laten zien dat hun support prima is, en ook bij deze koelers kun je brackets voor andere sockets krijgen zonder extra kosten.

Een extra fan kost je zo'n 17 euro, ook redelijk stevig geprijsd, maar ook voor de fans geldt wel dat ze compleet geleverd worden met verlengkabel, splitterkabel en low noise adapter en rubberen mounts, die de prijs rechtvaardigen.

Tot slot

De twee meestgehoorde argumenten bij Noctuakoelers zijn dat ze duur zijn, en dat de kleurstelling niet mooi is. Dat laatste is natuurlijk persoonlijk, en niet heel veel aan te doen. Persoonlijk vind ik 't wel wat hebben, eens wat anders dan zwarte fans, maar kan me voorstellen dat niet in iedere build het er even mooi uitziet.
Voor wat betreft de prijs is Noctua zeker niet de goedkoopste fabrikant, maar kwalitatief laten ze ook met deze koeler zien dat dat het geld eigenlijk wel waard is in mijn ogen. Niet alleen voor het product, ook de support die je erbij krijgt is dik in orde.

Specifiek gekeken naar de koelprestaties van deze koeler ten opzichte van zijn grotere broertjes vind ik de prestaties indrukwekkend. Natuurlijk is het koelvermogen wat lager, maar nog steeds koelen deze koelers erg goed, en daarbij ook nog eens met nauwelijks hoorbare geluidsdruk.

Als je een 120mm- of 140mm-setup overkill vindt, of je hebt er simpelweg geen plek voor in je kast, dan zijn dit zeer interessante koelers.
