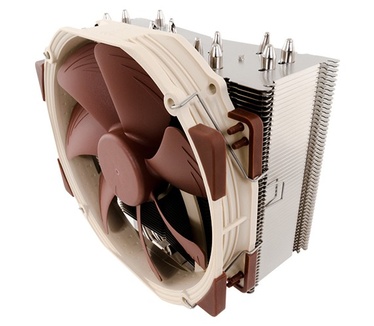

De Noctua NH-U142S is een slanke towerkoeler met een 140mm fan erop. Eerder heb ik een aantal koelers met elkaar vergeleken, waaronder de Hyper 612s van Cooler Master en de be quiet! Dark Rock Pro. Deze zal ik met deze koeler vergelijken, maar ook met de Cooler Master Hyper 412s en met zijn wat kleinere broertje, de NH-U12S die ik ook eerder heb gereviewd.

Het eerste dat mij opviel toen ik deze koeler uit wilde pakken is hoe degelijk alles al aanvoelt. Als je de doos openmaakt zitten er 3 doosjes in. Een voor de AMDbracket, de andere voor de Intelbracket en de laatste voor de koelpasta, kabeltjes en fanclips. Het enige verschil tussen deze en die van de NH-U12S is dat de doosjes hier net iets groter zijn, zodat ze goed in de doos passen waar de koeler inzit. Het monteren van de fans is verder ook hetzelfde, ze maken gebruik van dezelfde SecuFirm2 bracket om 'm vast te zetten.



Het voordeel van een slanke koeler is dat je een stuk meer ruimte hebt voor geheugen met hoge heatsinks. In mijn testsetup heb ik gebruik gemaakt van ADATA XPG geheugen met hoge heatsinks

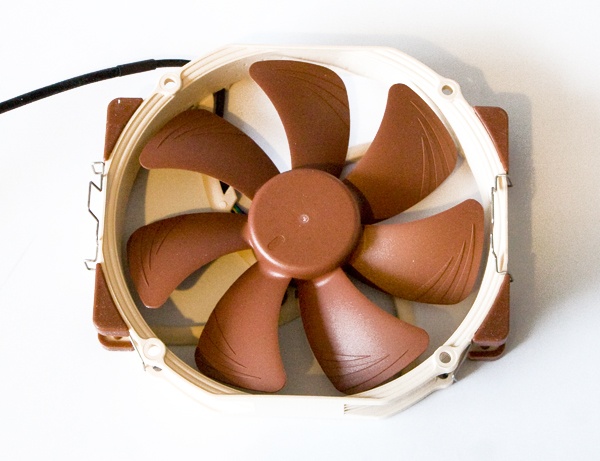

De brackets voor een 2e fan worden netjes meegeleverd, inclusief een splitterkabel zodat je beide fans aan 1 PWMfanheader kunt hangen. Dit zijn de kleine dingetjes die het in mijn ogen wel helemaal afmaken. De fan die gebruikt wordt is een NF-A15 PWM van Noctua. Deze zijn ook los te verkrijgen, dus het is makkelijk om een tweede identieke fan erbij te zetten. Noctua is zo vriendelijk geweest om een extra 140mm fan mee te leveren voor deze sample, dus zal ik alle tests doen met zowel de standaardconfiguratie met 1 fan, als met de 2e fan erbij.

De behuizing heeft een wat kleinere behuizing dan een gemiddelde 140mm fan, doordat de schroefgaten wat verder naar binnen liggen, waardoor deze dezelfde afstand hebben als die van een 120mm fan. De hoeken zijn voorzien van rubbers, zodat de fan niet resoneert.




Specificaties

Sockets	Intel LGA2011 LGA1150/1155/1156 AMD AM2(+), AMD3(+), FM1, FM2(+)
Hoogte	165mm
Breedte	150mm
Diepte	52mm (zonder fan), 78mm(met fan)
Gewicht	770 gram (zonder fan), 935 gram (met fan)
Materiaal	Koper (basis en heatpipes) Aluminium (koelvinnen) Nickel afwerking
Heatpipes	6
Garantie	6 jaar
Fanspecificaties	NF-a15 PWM
Max rotatiesnelheid	1500rpm (1200rpm met LNA)
Min rotatiesnelheid	300rpm
Max airflow	93.4 m³/h (74,3m³/h met LNA)
Max geluidsdruk	22.4dB(A) (18.6db(a) met LNA)
Power	12V, 0.08A, 0.96W

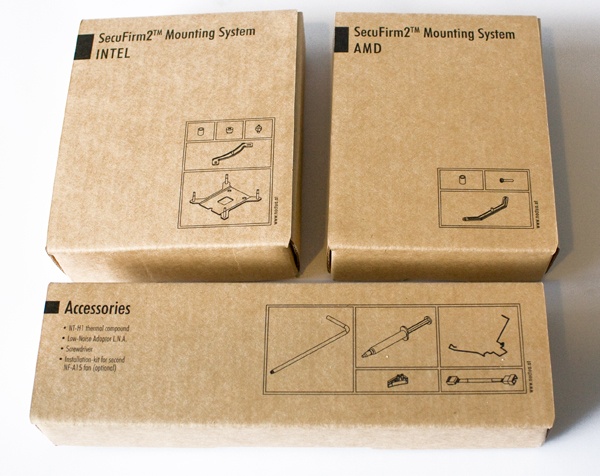

Accessoires	Low-Noise Adapter (LNA) NT-H1 koelpasta SecuFirm2 Mounting kit Antivibratiepads en clips voor een 2e fan Metalen casebadge

Standaard wordt er geen bracket meegeleverd voor LGA1366 en LGA775, maar deze zijn wel via Noctua te krijgen. Dus de koeler is ook nog prima te gebruiken op oudere sockets met de bracket die gratis toegestuurd kan worden.

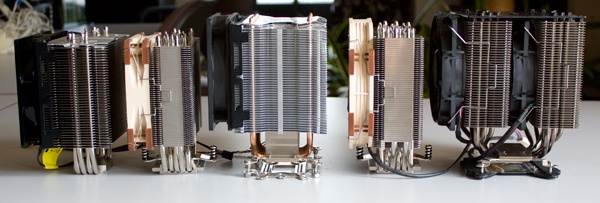

De Noctua NH-U14S is een flinke koeler, kijkend naar de hoogte van het ding, maar erg diep is die niet. Daardoor kom je niet in de knoop met geheugen met hoge heatsinks, zelfs niet als je er aan beide kanten een fan opzet.
De koeler is voorzien van 6 heatpipes, eentje meer als de NH-U12S, die verbonden zijn met een groot aantal lamellen om het koeloppervlak te vergroten en waar de fan tegenaanblaast.

Ondanks z'n grootte past hij nog prima in mijn Lian Li kast, die niet veel breder is dan de gemiddelde kast die er is. Er is niet bijzonder veel ruimte over, maar het past prima.

De koeler monteren – LGA115x
De montage heb ik gedaan op een Intel LGA1155 moederbord, de MSI MPower Z77. Het grote voordeel bij deze koeler vind ik dat de backplate voorzien is van schroefdraad. Hierdoor kun je het moederbord gewoon plat neerleggen met de backplate en daarop de bracket en de koeler schroeven. Bij veel andere koelers is het zo dat dit gedeelte aan de koeler zit, waardoor je het moederbord op de koeler moet leggen en dan vervolgens daarop de backplate weer vastschroeft.
De montage is exact hetzelfde als die van de NH-U12S koeler, dus een groot deel van de foto's kunnen bekend voorkomen

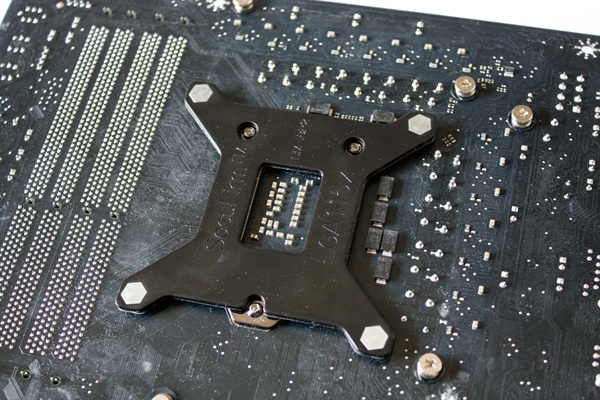

Nadat je de backplate op het moederbord hebt geplaatst heb je spacers die erover geplaatst worden. Deze zorgen dat de metalen brackets waar de koeler daadwerkelijk op vastgeschroefd gaan worden voldoende afstand hebben. De brackets worden vervolgens met 4 schroeven vastgezet. Dit is allemaal nog voordat je de koeler er daadwerkelijk opzet, wat het erg makkelijk maakt om het vast te schroeven, omdat je overal erg makkelijk bij kunt.

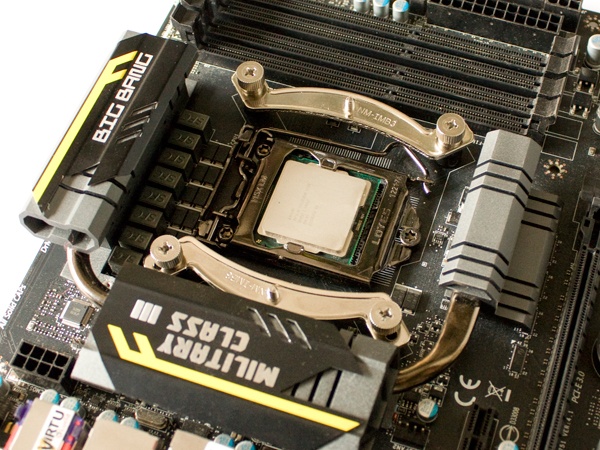

Vervolgens schroef je de koeler erop vast met 2 schroeven aan beide zijden van de koeler.





De koeler zit met klemmetjes vast die erg gemakkelijk los en vast te maken zijn. De fan moet je er vanaf halen wil je de koeler vastschroeven, omdat die boven de schroef zit. Maar de fan heb je er binnen 20 seconden gemonteerd, dus dat is maar een kleine moeite.



De tweede fan klikt net zo makkelijk vast als de eerste. En zelfs met de 2e fan zit geheugen met hoge heatsinks niet in de weg. De fan zit er wel tegenaan in dit geval, maar het past wel zonder dingen te verbuigen.

De koeler monteren – FM/AMx(+)
Voor de AMD montage heb ik een Gigabyte MA78GPM-DS2H gepakt. En daarmee stuitte ik op een probleem. De koeler montage gaat namelijk uit van een backplate met schroefgaten, en die zit niet bij dit Gigabytebordje, want die gebruikt nog plastic pushpins. Nieuwere borden zijn wel voorzien van metalen backplates met schroefgaten, waar de koeler aan vast te schroeven is, maar het model dat ik heb liggen dus niet. Zoals in de NH-U12S review was te lezen heb ik contact opgenomen met Noctua en een paar dagen later had ik een backplate in huis.

De installatie van een AMD bord is niet heel veel ander als die van een Intelbord, met als voornaamste verschil dat de gebruikte brackets iets anders zijn, en je die van bovenaf vastschroeft op de backplate in plaats van dat er schroefdraad op de backplate zelf zit.


De backplate aan de achterkant van het moederbord

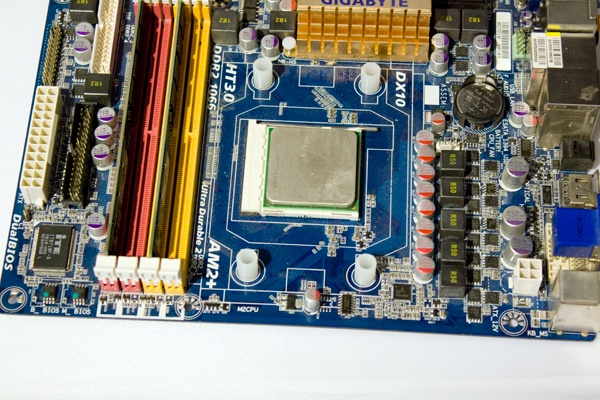

Vervolgens worden hier 4 spacertjes geplaatst, boven de schroefgaten van de bracket.

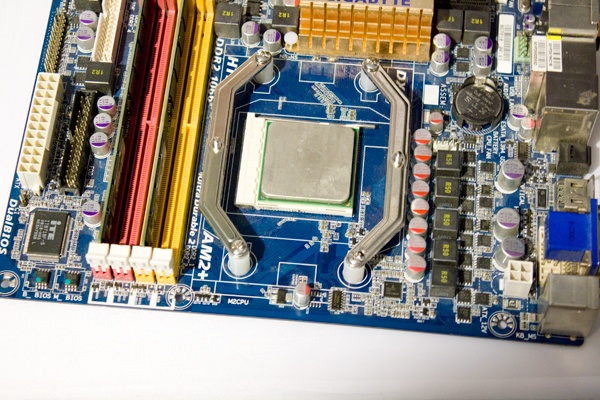

De meegeleverde AMDbrackets kun je er vervolgens op vastschroeven.

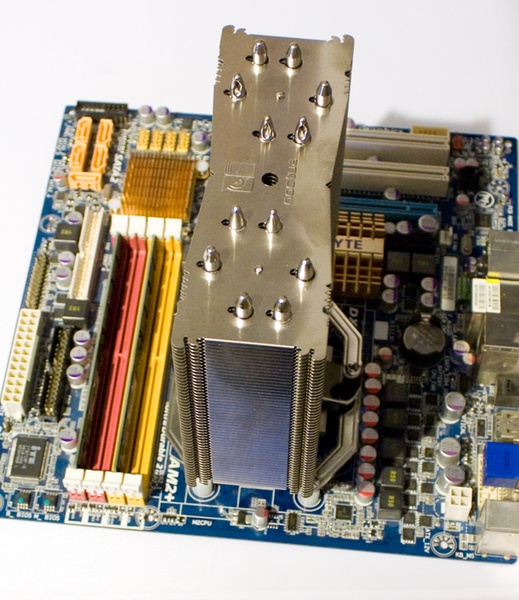

En vanaf hier is het hetzelfde als bovenstaande installatie. Met 2 schroeven is de koeler vast te zetten, en klaar om vervolgens de fans erop te zetten.




Website en ondersteuning
Iets dat ik niet vaak meeneem in een review, maar ik in dit geval wel wilde vermelden is de ondersteuning van Noctua. Op hun site is een gigantische lijst aanwezig met de meeste moederborden waarbij staat of de koeler gaat passen, en als deze gaat passen of er nog specifieke problemen zijn met sommige features op moederborden, of waar je tegenaan kunt lopen bij het plaatsen. Zo uitgebreid als bij Noctua ben ik die nog niet tegengekomen. En dit is wel een toegevoegde waarde voor mensen die zeker willen weten dat het gaat passen en niet voor verrassingen willen komen te staan.
http://noctua.at/main.php...gen&products_id=64&lng=en

Verder wordt er vrij vlot gereageerd op hun supportmail, wat ook wel prettig is. Reacties kreeg ik ofwel dezelfde dag (dat wil zeggen, binnen een uurtje of 2), of buiten hun openingstijden vrij vroeg in de ochtend.

Testsetup
De testsetup die ik heb gebruikt is een Z77 MPower moederbord van MSI met ADATA XPG DDR3 geheugen en een Intel Core i5 2500K met een TDP van 95W.
De koelers die ik heb vergeleken zijn
• Noctua NH-U12S
• Noctua NH-U14S
• Cooler Master Hyper 612s
• Cooler Master Hyper 412s
• be quiet! Dark Power Pro C1

De koelers op een rijtje



Iedere koeler is getest in 6 verschillende setups. Een meting tijdens idle, en tijdens SuperPi runs op 1, 2, 3 en 4 cores (dmv HyperPi), dus met een belasting van 25%, 50%, 75% en 100%.
De 2 Noctuas heb ik beide getest met een extra fan, en om te kijken of de lage RPM fans nadelig kunnen zijn op het koelvermorgen heb ik de fans ook vervangen door een enkele San Ace highRPM fan. Dit heb ik gedaan met de Noctua's en de Cooler Masters. Bij de be quiet! was dit niet makkelijk om te doen, omdat deze fan te dik is.
Alle tests zijn uitgevoerd op de standaard kloksnelheden van de 2500K, maar ook nog eens met een overclock naar 4.2GHz dmv OCGenie van de MPower Z77. Deze automatische overclockfunctie werkt op zich prima, maar gebruikt wel een relatief hoge vCore (1.3561V), waardoor de temperaturen ook wat hoger liggen.

Alle tests zijn gedaan met een niet ingebouwd systeem, met een omgevingstemperatuur van zo'n 18 graden. De temperatuur is hier redelijk stabiel, echt grote uitschieters zullen hierdoor niet in de benhcmark zitten.

Alle tests met de koelers met een enkele fan zijn gedaan in een push-setup. De tests met 2 fans op een enkele koeler zijn gedaan in een push-pullconfiguratie. Er was blijkbaar wat verwarring over de montage. De fans zijn geínstalleerd richting het I/Oshield in deze test, omdat het een opentestbed is. In geval van het inbouwen in een kast is het logischer de fan aan de andere kant te hebben zitten, zodat de warme lucht gelijk de kast uit kan. Maar dat is in dit geval geen belemmering.

Benchmarks – stock

Temperatuur - 2500K stock - idle
Noctua NH-U12S - single fan	29 °C
Noctua NH-U12S - dual fan	29 °C
Noctua NH-U14S - single fan	28 °C
Noctua NH-U14S - dual fan	30 °C
Cooler Master Hyper 412S	31 °C
Cooler Master Hyper 612S	28 °C
be quiet! Dark Rock Pro	27 °C

Lager is beter

Temperatuur - 2500K stock - 1 core load
Noctua NH-U12S - single fan	36 °C
Noctua NH-U12S - dual fan	34 °C
Noctua NH-U14S - single fan	35 °C
Noctua NH-U14S - dual fan	35 °C
Cooler Master Hyper 412S	38 °C
Cooler Master Hyper 612S	36 °C
be quiet! Dark Rock Pro	33 °C

Lager is beter

Temperatuur - 2500K stock - 2 core load
Noctua NH-U12S - single fan	37 °C
Noctua NH-U12S - dual fan	36 °C
Noctua NH-U14S - single fan	36 °C
Noctua NH-U14S - dual fan	37 °C
Cooler Master Hyper 412S	42 °C
Cooler Master Hyper 612S	36 °C
be quiet! Dark Rock Pro	37 °C

Lager is beter

Temperatuur - 2500K stock - 3 core load
Noctua NH-U12S - single fan	39 °C
Noctua NH-U12S - dual fan	38 °C
Noctua NH-U14S - single fan	39 °C
Noctua NH-U14S - dual fan	39 °C
Cooler Master Hyper 412S	48 °C
Cooler Master Hyper 612S	39 °C
be quiet! Dark Rock Pro	39 °C

Lager is beter

Temperatuur - 2500K stock - 4 core load
Noctua NH-U12S - single fan	41 °C
Noctua NH-U12S - dual fan	39 °C
Noctua NH-U14S - single fan	40 °C
Noctua NH-U14S - dual fan	40 °C
Cooler Master Hyper 412S	50 °C
Cooler Master Hyper 612S	42 °C
be quiet! Dark Rock Pro	40 °C

Lager is beter

Temperatuur - 2500K stock - 4 core load (linpack)
Noctua NH-U12S - single fan	45 °C
Noctua NH-U12S - dual fan	45 °C
Noctua NH-U14S - single fan	46 °C
Noctua NH-U14S - dual fan	46 °C
Cooler Master Hyper 412S	56 °C
Cooler Master Hyper 612S	47 °C
be quiet! Dark Rock Pro	44 °C

Lager is beter

In de grafieken is te zien dat het een beetje stuivertje wisselen is tussen de NH-U12S en de NH-U14S, op stocksnelheden. Het verschil is ook iedere keer maar een graad, hooguit 2.
Een 2e fan toevoegen lijkt eigenlijk geen toegevoegde waarde te hebben, de kleine verschillen zouden al volledig aan de omgevingstemperatuur kunnen liggen (die hier geen perfecte constante is). Ten opzichte van de Dark Rock Pro zijn de verschillen ook vrij klein, met de ene keer een graad voordeel voor de Dark Rock Pro, de andere keer voor de Noctua.

Benchmarks – overclock
Deze benchmarks zijn gedraaid met een vcore van 1.336V, een stuk hoger dan de 1.1609 – 1.2460 die mijn 2500K standaard doet op de MPower Z77. De temperaturen liggen hierdoor ook een stukje hoger.

Temperatuur - 2500K OC - idle
Noctua NH-U12S - single fan	35 °C
Noctua NH-U12S - dual fan	34 °C
Noctua NH-U14S - single fan	33 °C
Noctua NH-U14S - dual fan	36 °C
Cooler Master Hyper 412S	40 °C
Cooler Master Hyper 612S	34 °C
be quiet! Dark Rock Pro	33 °C

Lager is beter

Temperatuur - 2500K OC - 1 core load
Noctua NH-U12S - single fan	42 °C
Noctua NH-U12S - dual fan	40 °C
Noctua NH-U14S - single fan	42 °C
Noctua NH-U14S - dual fan	41 °C
Cooler Master Hyper 412S	50 °C
Cooler Master Hyper 612S	43 °C
be quiet! Dark Rock Pro	41 °C

Lager is beter

Temperatuur - 2500K OC - 2 core load
Noctua NH-U12S - single fan	46 °C
Noctua NH-U12S - dual fan	45 °C
Noctua NH-U14S - single fan	45 °C
Noctua NH-U14S - dual fan	44 °C
Cooler Master Hyper 412S	56 °C
Cooler Master Hyper 612S	47 °C
be quiet! Dark Rock Pro	44 °C

Lager is beter

Temperatuur - 2500K OC - 3 core load
Noctua NH-U12S - single fan	49 °C
Noctua NH-U12S - dual fan	48 °C
Noctua NH-U14S - single fan	47 °C
Noctua NH-U14S - dual fan	46 °C
Cooler Master Hyper 412S	61 °C
Cooler Master Hyper 612S	49 °C
be quiet! Dark Rock Pro	46 °C

Lager is beter

Temperatuur - 2500K OC - 4 core load
Noctua NH-U12S - single fan	52 °C
Noctua NH-U12S - dual fan	49 °C
Noctua NH-U14S - single fan	48 °C
Noctua NH-U14S - dual fan	48 °C
Cooler Master Hyper 412S	64 °C
Cooler Master Hyper 612S	51 °C
be quiet! Dark Rock Pro	47 °C

Lager is beter

Temperatuur - 2500K OC - 4 core load (linpack)
Noctua NH-U12S - single fan	61 °C
Noctua NH-U12S - dual fan	59 °C
Noctua NH-U14S - single fan	58 °C
Noctua NH-U14S - dual fan	56 °C
Cooler Master Hyper 412S	84 °C
Cooler Master Hyper 612S	63 °C
be quiet! Dark Rock Pro	59 °C

Lager is beter

De 2500K heeft hier flink wat meer prik gekregen, waardoor er ook wat meer warmte wordt ontwikkeld. Hierbij heeft de NH-U14s een klein voordeel op de NH-U12S, en is hij voor mijn gevoel iets stiller, alleen is dat ten eerste lastig te onderbouwen zonder metingen, en ten tweede zijn de verschillen klein, want beide koelers vind ik juist erg stil.
Het toevoegen van een 2e fan lijkt hier wel wat voordeel te bieden, al is het vaak maar 1 of 2 graadjes.

Benchmarks – highRPM fan
De high RPM fan die ik gebruikt hebt is een Sayo Denki San Ace 109R1212H1071. Om je een idee te geven, de fans van de Noctua gebruiken 0.05A bij 12V, deze Sayo Denki fans doen 0.52A bij 12V, een factor 10 keer zoveel. En dat merk je ook wel in het geluid, want 10 keer zoveel herrie maken ze sowieso wel. De bevestiging van deze fans is een beetje houtje touwtje gedaan, omdat de standaard klemmetjes niet passen, omdat deze fans behoorlijk dik zijn. Maar voor een testsetup is dit prima te doen.

In de grafieken heb ik de 2 Noctua's gezet met zowel single fan, dual fan en de Sanyo Denki-fan in idle en de Linpacktest op stock en OC. De tussenliggende tests gaven geen andere spannende waardes, dus heb ik die niet allemaal in grafiekjes gezeet.

Temperatuur - 2500K stock - idle
Noctua NH-U12S - single fan	29 °C
Noctua NH-U12S - dual fan	29 °C
Noctua NH-U12S - Sanyo Denki	28 °C
Noctua NH-U14S - single fan	28 °C
Noctua NH-U14S - dual fan	30 °C
Noctua NH-U14S - Sanyo Denki	29 °C

Lager is beter

Temperatuur - 2500K stock - linpack
Noctua NH-U12S - single fan	45 °C
Noctua NH-U12S - dual fan	45 °C
Noctua NH-U12S - Sanyo Denki	44 °C
Noctua NH-U14S - single fan	46 °C
Noctua NH-U14S - dual fan	46 °C
Noctua NH-U14S - Sanyo Denki	45 °C

Lager is beter

Temperatuur - 2500K OC - idle
Noctua NH-U12S - single fan	35 °C
Noctua NH-U12S - dual fan	34 °C
Noctua NH-U12S - Sanyo Denki	32 °C
Noctua NH-U14S - single fan	33 °C
Noctua NH-U14S - dual fan	36 °C
Noctua NH-U14S - Sanyo Denki	32 °C

Lager is beter

Temperatuur - 2500K OC - linpack
Noctua NH-U12S - single fan	61 °C
Noctua NH-U12S - dual fan	59 °C
Noctua NH-U12S - Sanyo Denki	57 °C
Noctua NH-U14S - single fan	58 °C
Noctua NH-U14S - dual fan	58 °C
Noctua NH-U14S - Sanyo Denki	56 °C

Lager is beter

De Sanyo Denki fan heeft een voordeeltje op de NH-U14S, waarbij hij iets koeler is bij een overclockte CPU. Maar het verschil is erg klein, en zoals eerder gezegd lever je gigantisch veel comfort in omdat de Sanyo Denkifan gigantisch veel lawaai maakt, zeker ten opzichte van de zeer stille Noctuafans.

Prijs
De Noctua NH-U14S is niet de allergoedkoopste CPUkoeler die je zult gaan vinden, maar je krijgt er wel een behoorlijk degelijke koeler voor terug. Op het moment betaal je een kleine 60 euro voor deze koeler, en daarmee is hij nog steeds net wat goedkoper dan een be quiet! Dark Rock Pro, terwijl die gelijke prestaties levert.

Hij is dan wel weer een stuk duurder dan een Cooler Master 612s of 412s. In onderstaande grafiekjes staan de koelers met de prijzen (afgerond op hele euro's). De Noctuas zijn duurder dan de Cooler Masters, maar wel weer een stuk goedkoper dan de be quiet! die op dit moment verkrijgbaar is (ik heb zelf de Dark Rock C1, die is niet meer te verkrijgen, dus ik heb de prijs van de C2 gepakt). De Hyper 612s is niet zo goed meer verkrijgbaar, op dit moment nog maar bij 1 winkel.

Koeler	Prijs
Noctua NH U12S	51
Noctua NH U14S	58
Hyper 612s	35
Hyper 412s	32
Dark Rock Pro C2	72

Tot slot
Deze NH-U14S heeft me aangenaam verrast, net als de NH-U12S vanaf het moment dat ik de doos opende. Alles voelt gewoon degelijk aan. En dat is het ding in gebruik ook. Het installatiegemak krijgt van mij echt dikke pluspunten en is voor mij eigenlijk al genoeg reden om deze koeler aan te raden boven een koeler zoals de be quiet! of Cooler Master Hyper 612s die met een backplate werken waarbij je aan de achterkant de koeler vast moet schroeven. Het is ideaal dat dat aan de bovenkant kan.

Als je moet kiezen tussen deze koeler en de NH-U12S, dan ligt de keuze denk ik vooral aan de hoeveelheid ruimte die je in de kast hebt, en of je daar plek hebt voor een 140mm fan. Het verschil tussen beide koelers is namelijk niet gigantisch groot, maar het prijsverschil is ook maar een paar euro, dus wat dat betreft is het een mooi kloppende verhouding.

Als ik kijk naar de prestaties van deze koeler ten opzichte van de duurdere Dark Rock, dan liggen die echt in het voordeel van de Noctua als we het afzetten tegen de prijs. De Cooler Master koelers winnen het op prijs, maar de prestaties daarvan zijn toch weer een stukje minder, net als de montagemogelijkheden. Maar eigenlijk zitten die koelers toch net in een wat ander segment.
