Door , , 47 reacties
Bron: ProClockers, submitter: loodgieter

Bij ProClockers is een review verschenen over de Zalman VF900-Cu videokaartkoeler. De VF900-Cu is op een tweetal punten verbeterd ten opzichte van zijn voorganger, de VF700-Cu. Nieuw zijn twee heatpipes die de warmte moeten transporteren van de core naar de koelvinnen. Daarnaast is het oppervlak van de koelvinnen vergroot wat de koelcapaciteit verder verhoogt. Helaas wordt de VF900-Cu is de review niet direct vergeleken met zijn voorganger, maar in vergelijking met de standaard koeler van de Leadtek 6800 GT blijkt de VF900-Cu prima te presteren. De koelprestaties zijn niet veel beter dan die van de enorme koeler die standaard op de Leadtek 6800 GT zit, maar de geluidsproductie is wel een stuk lager. Deze resultaten, gemixt met een laag gewicht en een klein formaat, doen de reviewer besluiten een ‘Editors Choice’-award uit te delen.

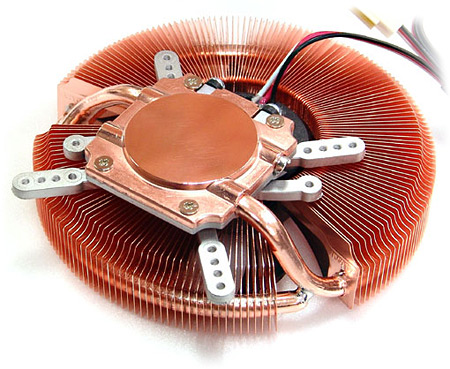

Zalman VF900-Cu (onderkant)
Moderatie-faq Wijzig weergave

Reacties (47)

Ik snap alleen dat principe van die heatpipes niet meer: bij de allereerste koelers van zalman (die sandwiches) werd het heatpipe principe uitgelegd als zijnde dat de gas wat in die pijpjes zit van de warmte bron stijgt naar het koeloppervlak om zodoende weer terug te zakken naar de warmte bron. Zodoende werd dus -blijkbaar- efficient en doeltreffend de warmte van warmte bron naar koellichaam verplaatst, MAAAAAAAAAAAAAAAR bij deze setup moet het verwarmde gas in die pijp zakken! Want zoals op het plaatje wordt dat ding op zijn kop gemonteerd. Daarnaast zie ik het voordeel tussen meteen de vinnen op het blok of via heatpipes niet helemaal ?
Door het verwarmen van 't gas oid wat erin zit zal de druk op dat punt toenemen waardoor het alsnog weg zal stromen (neem ik aan), er zijn wel meerdere koelers geweest met heatpipes die niet verticaal waren maar horizontaal, ik neem aan dat het principe ook wel zal werken als de boel op z'n kop zit, wellicht iets minder efficient).

Na de reactie van trons nog even gaan Google'en, hier is een link die 't principe van 'n heatpipe + wick min of meer laat zien dmv plaatjes + uitleg.

Maar het blijft erg jammer dat ze geen vergelijking hebben gemaakt met de VF700 en/of de Arctic Silencer, maakt de review toch 'n beetje incompleet.
Recentere heatpipe constructies gebruiken een wiek, zoals bij een kaars, die de gecondenseerde vloeistof weer van het koele naar het warme punt terug geleid, ongeacht de opstelling.
Door gebruik te maken van ventielen kan je in princiepe de drukverschillen die ontstaan door verdampen van de vloeistof in iedere richting afvoeren... alleen moet de heatpipe van binnen dan wel een heel stuk complexer zijn dan deze lijkt, vraag me sterk af of dat dat werkelijk zo is.

In dit systeem snap ik de werking daarom ook niet helemaal, zou bijna denken dat de heatpipes alleen maar voor de looks zijn. Het blijft natuurlijk wel een pure extra, zo'n heatpipe, dus al doen ze het minder efficient, het blijft extra. Ik zou graag de prestaties van deze koeler tov zijn voorganger zonder heatpipes willen zien.
Verbaasd mij dat er nog niks over een ander belangrijke eigenschap van deze koeler niks gezegd wordt:

hij is 85(!) gram lichter!! Dat scheelt nogal. Vind het toch ieder keer eng om van die zware apparaten aan m'n videokaart en de daarbij behorende AGP/PCI-e sloten te hangen.

En nadeel (als je het al zo kunt noemen :)) Van de oude versie kon je de vinnen (ietwat) verbuigen als er iets in de weg zat. Bij mijn AIW9800 zat de tuner in de weg. Gaat nu niet meer lukken denk ik met die heatpipes er tussenin.... :'(
ik had het zelfde mijn mijn aiw kaart, die vinnetjes van de "oude" koeler zijn nog aardig te verbuigen...en een heatpipe buigen dat durf ik toch niet aan ;)

maar wel netjes dat ze em stiller hebben kunnen krijgen (niet dat ik nu last heb van het geluid van de koeler, het zijn meer de harde schijven die luidruchtig zijn)
jammer dat ze een 6800GT gebruiken.. k had toch liever gezien dat ze het met een X1900/7900 deden.. maar het is wel een plus dat hij singleslot is.. aangezien de meeste mensen ook nog PCI kaartjes naast hun VGA hebben zitten (waaronder ik dus ook)
@ GoT al een tijd terug, mijn topic,
Nieuwe Zalman CNPS VF900 GFX Koeler
hij is overigens stiller dan zijn voorganger
- Dimensions : 96(L) X 96(W) X 30(H)mm
- Weight : 185g
- Base Material : Pure Copper
- Bearing Type : 2-Ball
- Speed : 1,350 ~ 2,400rpm 10%
- Noise Level : 18.5 ~ 25.0dB 10%
tegenover
- Dimensions : 91(L) x 126.4(W) x 30(H)mm
- Weight : 270g
- Base Material : Pure Copper
- Bearing Type : 2-Ball
- Speed : 1,350 ~ 2,650rpm 10%
- Noise Level : 18.5 ~ 28.5dB 10%
@12V
Hier staat het apparaatje op de site van zalman: http://www.zalman.co.kr/e...view.asp?idx=192&code=013

Toch een beetje tricky als je een ati X... kaart hebt. Volgens het schemaatje kan die maar met 2 schroefjes vast terwijl derest eigenlijk met 4 vast te maken is... Wel tof dat het voor bijna alle kaartje te gebruiken is...
De meeste moederborden met AGP zijn zo gemaakt dat het niet verstandig is om PCI slot 1 te gebruiken samen met AGP.

of dit ook nog voor PCI Expresse geld, geen idee.

Ondanks dit nog steeds mooi dat ze er een singleslot van hebben weten te maken :)
ik vind het jammer dat ze het beestje niet hebben getest met ook een vf700 in de test, die heatpipes lijken me niet zo efficient.

totdat je een btx kast heb, dan is het al een stuk beter lijkt me
Het maakt niet zo veel uit dat de heatpipes op de kop zitten ik heb dat getest met een A.C. FREEZER 64 pro dus de kast op zijn rechter zijkant te leggen en vervolgen op de linker zijkant te leggen het scheelde 0.5 grade. ;)

Met deze test staan de heatpipes eerst recht op en vervolgens op zijn kop dus er gaat bijna geen efficintie verloren van de werking van de heatpipes.
anders zet je de behuizing gewoon op z'n kop 8)7
Volgens mij krijg je met deze nog meer compatibiliteitsproblemen dan met de VF700. Deze lijkt nog wel lager boven de kaart te hangen, wat niet best is, aangezien er van die fijne condensatoren in de buurt van de core zitten.

Heb er zelf ook al last van gehad :(
op deze koeler zit iig nog wel een fan die de lucht over de kaart blaast. Natuurlijk mag er geen contact gemaakt worden tussen de onderdelen op de kaart en de koeler, maar verder geen probleem, lijkt me. Rondom de core zitten vaak toch vooral de lage geheugenchips, elco's zitten meestal iets verderop.
De VF700 blaast ook lucht over de kaart hoor :)

Maar wat wel een voordeel is ten opzichte van de VF700 (qua elco's raken) is dat deze maar 96 x 96 meet, terwijl de VF700 beduidend meer uitstak met 91 x 126.4. Misschien valt het nog wel mee.

Hoewel bij mij de elco's binnen het 96 mm gebied zitten...
Inderdaad, hoe zouden die lompe stock-coolers er anders op passen? die zijn vaak helemaal plat van onder :X
Bij kaarten met zulke coolers zitten de elco's vaak aan de zijkant. Bij de oudere kaarten (zoals ik heb :D ) zitten ze meer verspreid over de kaart, wat ook kon bij die kaarten omdat er maar vaak een 40 mm fannetje opzit :)
Inderdaad, de vf700 pastte dan ook niet op mijn kaart (x600xt). Nu heb ik een arctic silencer...
Die heb ik ook ja. Ik heb hem erop gekregen door de vinnen wat weg te buigen. Nu past hij wel mooi :)
door de vinnen wat weg te buigen
nee, hij past. mooi zal het niet zijn
Erg jammer van de VF700 vind ik dat ie een "sissend" geluid maakt, dus alsof de koeler van slechte kwaliteit is. Niet storend en ook niet echt hard, maar als ik de koeler stil houd, dan is m'n PC toch nog beduidend stiller. Een dure 80mm Papst fan op dezelfde snelheid is praktisch onhoorbaar...

Zou dat met de VF900 opgelost zijn? En weet iemand ook of deze koeler thermisch geregeld is? Het is namelijk onzin dat het ding continu op dezelfde snelheid draait, terwijl die snelheid eigenlijk alleen bij 3D-beelden noodzakelijk is.
Is dat niet de luchtverplaatsing boven/door de koelvinnen?? Je kan pas goed vergelijken met een Papst, als je die op hetzelfde koelblok monteert. Je kan het enigszins vergelijken met je raam open in de auto (rijdend): Als je een dun plat houtje verticaal houdt, maakt het een pokke kabaal, als je hem bijna horizontaal houdt (door de schuine vinnen van een ventilator staat de luchtverplaatsing ook niet haaks op de koelvinnetjes) Zal het vooral suizen. Probeer het eens uit met je VF700 en je papst en kom dan nog eens terug.
Nee, ik weet echt wel wat ik hoor, en ik hoor geen luchtverplaatsing. Het is echt alsof er plastic over plastic wrijft in de motor. Alleen dan niet zo erg, maar een klein beetje, zegmaar.
Waarschijnlijk een exemplarisch probleem. Mijn VF700 heeft dat geluidje namelijk niet.
Of wel, maar je hoort het niet ;)
Ik heb ook een VF700-CU en ik hoor ook niks.. En als ik niks hoor is er geen issue, case closed! ;)
De review vermeldt ook een prijs van $49 voor deze koeler. Dat vind ik wel een minpunt... Arctic is imho ook prima maar wel goedkoper.
In Duitsland is hij goedkoper (met dank aan Henk007)
bij deze jongen zit wel de fanmate 2 in het pakketje, das wel weer een voordeel :-) ik vin em dr wel mooi uit zien, heb zelf de 700, maar voor mn nieuwe kaartje gaat ik toch wel de 900 gebruiken denkik
Waarom? Het zou mij niets verbazen dat het maar een paar graden scheelt. En om daarom nou weer geld voor uit te trekken...
niet iedereen is alleen maar op gradenjacht ;-) decibellen kunnen soms ook een mikpunt zijn
wat ik dus bedoel het zal echt geen echte heatpipe bevatten: http://www.heatpipe.com/heatpipes.htm
heat pipes zijn gevuld met een vloeistof die verdampt als een bepaalde temperatuur wordt bereikt (hot-side). Dit gas wordt dus gecreerd op een bepaalde locatie.

Aan de andere kant van de heat pipe (cold-side) is de heat pipe gekoppeld aan een koeler. Hier zal het gas condenseren tot een vloeistof. De hoeveelheid gas neemt dus af.

Het gas stroomt altijd van hogere druk (weer het gecreerd word naar lagere druk, cold side) dus dat is geen probleem.

Alleen de vloeistof zal weer terug moeten worden gevoerd naar de hot side. Dit gebeurd door middel van een wick. Dit is een profiel in het oppervlak, of een aangebrachte gesputterde laag (de wick verschild heel erg per heat pipe). De wick brengt door middel van capilaire werking de vloeistof terug naar de hot side.

Het is natuurlijk zo dat dit makkelijker gaat als de zwaartekracht ook meewerkt maar als je de heatpipe omkeert (cold side beneden) kan er ook nog redelijk performance zijn algelang je wick goed functioneerd.

De vloeistof die gebruikt word kan erg verschillen en wordt gekozen door te kijken naar de gewenste hot/cold side temperaturen en condensatie/vedampings temperaturen.
Jammer dat ze er bij deze geen koperen BGA-heatsinks hebben gedaan, al was het alleen maar vanwege de kleur ;(
kheb dit ding wel op cebit zien liggen.
zag er erg klein uit.
maar gelukkig is ie klein maar fijn.
khad namelijk niet gedacht dat die voor high end kaarten bedoeld was
