Seiko Epson presenteert flexibele microprocessor

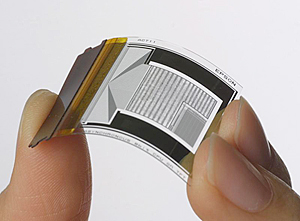

Seiko Epson heeft op de International Solid-State Circuit Conference (ISSCC) een asynchrone 8-bits flexibele microprocessor gepresenteerd: de ACT11. Volgens Epson is dit de eerste flexibele asynchrone processor ter wereld die ooit gemaakt is. De processor wordt gefabriceerd met behulp van bestaande TFT-technologie. Bij dit proces worden transistors op een glazen plaat aangebracht. Nadat de 32.000 transistors die de microprocessor telt zijn aangebracht, wordt het geheel van de glazen plaat 'afgeschraapt' en op een flexibele kunststof drager aangebracht.

De ACT11 is compatibel met Epsons S1C88-serie van 8-bits microprocessors. Hij kan 16MB aan geheugen adresseren en heeft vier interruptielijnen. Ten opzichte van een normale vergelijkbare synchrone cpu is de elektromagnetische straling met maar liefst 20dB terug gebracht. Het energie verbruik zou 70% lager zijn. De processor meet maar liefst 26mm x 24mm. De lengte van een gate is 4µm, maar liefst 44,4 keer langer dan die van moderne cpu's, gepakken met behulp van een 90nm-proces. Het geheel is maar 200µm dik en weegt 140mg. De processor kan werken op een voedingsspanning van 3,5V tot 7V en een frequentie van 30kHz tot 500kHz. Bij 5V en 500kHz trekt de cpu maar 180µA aan stroom. Toepassingen heeft Epson nog niet voor de processor gevonden, hoewel de cpu ideaal zou kunnen zijn voor mobiele toepassingen waarbij niet veel processorkracht nodig is.

Reacties (38)

[Verwijderd]

Veel reacties lijken er van uit te gaan dat cpu's alleen in PC's zitten.

In aantallen worden er echter veel meer microcontrollers gebruikt, in dingen van rekenmachines en toetsenborden tot elektronische tandenborstels en hippe zaklampen.
Een Uc is wel iets meer dan alleen een cpu, maar de spec's zijn vergelijkbaar.

Icm een stukje "elektronisch papier" en wat geheugen van dezelfde constructie lijkt dit me bijvoorbeeld een heel zinnige ontwikkeling.

[stewie]

laat me raden.
flexibele horloge.

[brada]

NU nog oprolbaar geheugen en videokaart etc. En dan kan je met zo'n oprolbaar beeldscherm een oprolbare PC maken

[Verwijderd]

the return of the floppy

[Verwijderd]

met buigzaam geheugen, en dergelijke kun je al heel dunne laptops maken me dunkt

[Verwijderd]

Zo lang die flexibele producten de MHz nog niet eens halen zullen er weinig particulieren geinsteresseerd zijn denk ik .

[Verwijderd]

Dit kan volgens mij gebruikt worden in flexibele schermen om pakweg de krant te lezen of e-ink toepassingen....

[Phyxion]

Toepassingen heeft Epson nog niet voor de processor gevonden, hoewel de cpu ideaal zou kunnen zijn voor mobiele toepassingen waarbij niet veel processorkracht nodig is.

Het zou idiaal kunnen zijn voor mobiele toepassingen.
Het zal wel aan mij liggen, maar mobiele toepassingen leken mij niet flexibel. Ik zie het al helemaal voor me, zo'n kaugom-gsm oid... De huidige processors zijn niet flexibel, en leken mij dus goed genoeg...
Misschien dat dit stroomverbruik wel lager is, maar of dat ook
bij GSM's het geval is, dat betwijfel ik eigenlijks...
Of zie ik dit nu helemaal verkeerd wat betreft de flexabiliteit?

[RIVDSL]

Niet het hele apparaat hoeft natuurlijk flexibel te zijn. Maar als alle onderdelen binenin flexibel zijn is dit wellicht gunstig voor de schokgevoeligheid, dat het spul dus niet gelijk kapot is als je het 1x laat vallen.

[Ranzy]

Je moet je niet blindstaren op dat flexibele, het is vooral vanwege het lage verbruik dat deze soort processortjes interessant is voor in mobiele apparaten.

De processor kan werken op een voedingsspanning van 3,5V tot 7V en een frequentie van 30kHz tot 500kHz. Bij 5V en 500kHz trekt de cpu maar 180µA aan stroom.

[Verwijderd]

met een beetje creativiteit kan je al op hele interessante ideen komen: Met het buigzame tft-scherm wat eraan zit te komen en deze buigzame processor, nu nog een buigzame speaker en je hebt een buigzame pc (van 200µm dik), stukken beter als een tablet!

edit: aj te laat

[brada]

Ik ben lekker sneller

[RetepV]

Je hebt bijvoorbeeld geen extra printplaat nodig, en ook geen behuizing voor de chip. Je kunt de chip direkt achterop het TFT plakken. Daarmee kan je PDA dus een millimeter of 2 a 3 dik worden in plaats van minimaal een centimeter.

Of samen met Philips' oprolbare scherm kun je hiermee dus een PDA maken die je in een buisje (bijvoorbeeld een pen) op kan rollen.

Maar goed, dan moet er dus ook nog flexibel geheugen komen. En een flexibele speaker (voor de alarms). En een flexibel touchscreen.

[Verwijderd]

Memoriez..
286-tijdperk. de eerste PC.
Alles synchroon, dat wel. 8 bits, "su-per-snel".

2005: 8-bits, a-sync, flexibel! Iedereen met e-mail kan nu zijn/haar eigen chip ontwerpen & uitprinten!

Jo-Jo

Heb jij effe coole chips dan?
Ik ruik hier revolutie, nog mensen?

[brada]

Dus jouw idee is dat je PC's kan uitprinten. Ook wel leuk.
Toekomstig gesprek:
Vriend "Ey ik heb de allernieuwste PC uitgeprint"
Ik "Cool, mag ik hem even kopieren?"

[diederik77]

Heb je wel een scherp kopieerapparaat nodig (op de micrometer gevoelig?)

Printer met 2400 TeraDPI ?

[Verwijderd]

Printer met 2400 TeraDPI

alleen als hij echt flexibel is wil ik hem hebben

OT: seiko/epson presenteert flexibele processor op de solid-state Circuit Conference

[Verwijderd]

24mm. De lengte van een gate is 4µm, maar eigen chip ontwerpen en printen?
AMD, Intel, IBM moeten oppassen straks komt daimler met zijn nieuwe chipontwerp geprint met een inktjet.

TU Delft heeft trouwens een onderdeel van de ontwikkeling dit hele flexibele-chip-idee gehad. Door puur toeval overigens ontdekt, meende ik

[Verwijderd]

Nee, volgens mij is dit een toevallige uitvinding van Philips Research tijdens onderzoek naar SOI-chips, maar natuurlijk wel o.l.v. iemand die aan de TU Delft verbonden is. Het hele goedje moest eerst op glas (= isolator, dus geen capaciteit naar substraat, zoals bij gewone IC's, dus sneller) blijven plakken, maar toen liet die 'lijmlaag' los, waar ook het daadwerkelijke IC inzat. Los bleek het ook te werken en zo was het flexibele IC geboren.

[paazei]

Nee, ik denk dat je alleen bent

[PCSoldaat]

Het geheel is maar 200µm dik...

Die jongen van die foto zal wel stalen vingers moeten hebben om zijn klauwen niet op te halen aan die chip.

[Verwijderd]

nouja 200µm is nog altijd 1/5 mm, toch zo'n 2 keer zo dik als een gewoon a4tje

[foglight]

http://www.tweakers.net/nieuws/31918/
is dit niet net zoiets???

[Sir_Eleet]

Inderdaad daar moest ik ook aan denken.. daar gaat het trouwens over een Z80 cpu, eentje die volgens mij toch meer gebruikt wordt dan de Epson cpu's.

[RetepV]

Die processor is niet flexibel. Hij zit op een glazen drager, maar kan niet op een flexibele drager gemaakt worden.

Met Epson's techniek misschien wel. Maar de processor van Epson is denk ik sneller, dus dat zal toch niet gebeuren .

[paazei]

Dus ze maken ff voor heel veel geld zon processor, maar ze hebben er nog geen doel voor??
Waarom verzinnen ze niet eerst een toepassing?

[panni]

Sorry, denken jullie nou echt dat Seiko en Epson hier nog geen toepassingen voor hebben gevonden??

Ze zeggen dat: "(...) de cpu ideaal zou kunnen zijn voor mobiele toepassingen(...)". Lees: We zijn in onderhandeling met makers van mobiele toepassingen, maar daar kunnen we nog niets over zeggen.

[Verwijderd]

Met maar 500khz kan ik me niet voorstellen welke mobiele toepassingen mogelijk zijn. Het is misschien nog nét voldoende om een ouderwets mobiel telefoontje na te doen maar niet veel meer.

Vergeet niet dat de specificaties nog niet eens de helft zijn van de CPU's die er vroeger in je C64, Z80 of MSX1 zaten.

Overigens is zoiets pas écht handig als ze ook het display, het invoermechanisme en het geheugen flexibel kunnen maken.

[RetepV]

Hmm, Intel fanaat ofzo? Kloksnelheid zegt maar weinig over de snelheid van de processor hoor. Ten eerste is dit een asynchrone processor en is hij absoluut niet te vergelijken met enige populaire 8-bits processor uit die tijd.

Ten tweede is het ontwerp stukken moderner dan die CPU's uit de jaren '80. De CPU is asynchroon, dus het kan best zijn dat hij 2 of meer instructies per clockcycle uitvoert.

[Tha Man]

Nou vooruit, ik vergeef het je...

Het lijkt me een beetje assumtief dat ze werkelijk al met verschillende bedrijven om de tafel zouden zitten, lijkt me erg kinderachtig om daar dan niks over te zeggen.
Te meer omdat je op deze manier weinig vertrouwen creeert bij beleggers - het kloppend hart van elke industrie, helaas - waardoor er misschien geen vervolgonderzoek en -ontwikkeling zou kunnen komen.

Dit is natuurlijk ook maar 'of the top of my head', maar toch, je kan niet alles zomaar aannemen.

[Iet]

Sommige uitvinden zijn zo geniaal, daar moeten ze eerst nog toepassingen voor uitvinden.

(maar inderdaad )

[oegaoega]

Wat dacht je 10 miljoen van deze in een raid-opstelling? '(by by earth-link simulator)
