Door , , 28 reacties
Bron: Akiba PC Hotline

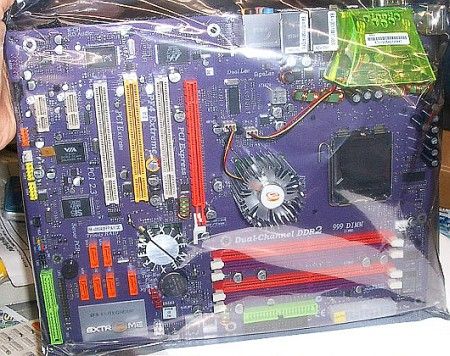

In Japan is het PF4 Extreme-moederbord van Elitegroup Computer Systems in de schappen gesignaleerd door Akiba PC Hotline voor 18970 yen, omgerekend bijna 141 euro. Wat als eerste in het oog springt bij dit moederbord is de felgroene fanduct vlakbij de processorsocket. De fan zuigt warme lucht weg bij de processor, om zo de temperatuur van de processor binnen de perken te houden. Voor deze feature heeft de parallelle poort wel het veld moeten ruimen.

Het moederbord heeft een Intel i915P-northbridge en ICH6-southbridge, en biedt plaats aan een Socket 775-processor, vier DDR2 geheugenrepen, een PCI Express x16-kaart, twee PCI Express x1-kaarten en drie 'gewone' PCI-kaarten. Verder kunnen er in totaal twee PATA- en zes SATA-apparaten worden aangesloten, verzorgt de C-Media CMI9880-chip achtkanaals geluid dat voldoet aan Intels High Definition Audio-specificatie, en zijn er zes USB 2.0- en twee FireWire-aansluitingen op het moederbord te vinden.

ECS PF4 Extreme in de schappen
Moderatie-faq Wijzig weergave

Reacties (28)

Mooi en compleet.
Als dit bord nou eens net zo stabiel als zou zijn, als zijn specs zijn, gaat dit bordje zeker voor dit geld, een dikke topper worden. Nu hopen op een goede leverbaarheid in Europa.

/Edit: Voor wie dan toch een parellelle poort aan dit bord wil, zijn er leuke USB -> LPT kabeltjes te koop. Even zoeken met Google levderde dit resultaat op
Daarmee krijg je geen parallelle poort op je pc, met zo'n kabel kun je een parallelle printer aansluiten op USB. Dat is iets anders.

Behalve met een USB-dock, van bijv. Sitecom, krijg je echt geen parallel op dit bordje...
Dit is een adapter voor de meest gebruikte apparaten.
Andere modussen van de parallelle poort kan je daarmee vergeten. En als je zelf iets hebt om aan te sturen via die poort, kan je wel gaan vloeken als plots sommige zaken 'niet meer ondersteunt' worden.

Anyhow, tis een noodoplossing imho.
De parellelle poort komt los op het bord met een kabel en een vrij slot in de kast
http://www.ecsusa.com/images/acc_wire1.gif
vreemde layout: die voedingsstekker gaat bij heel wat kasten in de weg zitten bij je DVDspeler, die groene header verticaal linksonderin zit behoorlijk in de weg bij de poweron/reset/hd led dingetjes er vlak boven. Wel veel ruimte rondom de P4 socket.

Die groene fanduct zuigt ook warme lucht weg van al die elektronica in dat hoekje dat sowieso altijd behoorlijk warm wordt. Die sticker waarop dat Extreme staat linksonderin, had best WiFi kunnen zijn :P
Vind de layout best aardig, meestal heb je toch je 1 of 2 drives in de bovenste bays zitten, en zit de ATX connector dus niet in de weg. Verder gebruikt ECS tenminste iets steverige SATA connectors, ik heb er al enkele gezien bij andere merken waar de connector afgebroken was. Ook zitten de SATA poorten niet op zo'n rare plaats als bij de meeste NF3 150/250?? moederborden (boven de agp poort :?)
Zijn er wel degelijk 6 x Serial ATA connectoren (oranje) en twee (groene) IDE connectoren, die als MASTER gebruikt kunnen worden.Dat zwarte connector naast de groene is de FDD connector.

Het verschil tussen SATA en PATA moet inmiddels wel duidelijk zijn.
Dat zijn die twee linker slotjes.

Ik zit me af te vragen wat dat rechthoekige ding onder de sata poorten is waarop staat "extreme".
Hier kun je zien dat het een volledig vlak plaatje is, het lijkt mij onwaarschijnlijk dat daar elektronica onder zit.
In de review zelf staat er wat tekst onder het plaatje, jammer genoeg kan ik het niet lezen ...
Bron:Overclockzone.com - 13 juli
En als iedereen ook goed op dat plaatje heeft gekeken heeft men ook gezien dat daar ook een connector voor de lpt1 zit.
(links onder rechts van de ide 2 connector (groen) daar staats lpt 1 bij.

Dus waarnschijnlijk kun je met een speciale kabel (die lijkt me gewoon meegeleverd wordt) gewoon je lpt 1 gebruiken met bijv. een slot plaatje of een gat (als je dat hebt) in je kast.
Ik zit nou al 5 minuten naar die foto te kijken maar dat tweede PCI Express slot is voor mij niet te vinden. Er zit er eentje naast dat rechtse witte PCI slot. De andere?
/edit zit ik toch naar een tweede X16 slot te zoeken
(1 maal X16 - 2 maal X1)
Zie je die 2 kleine aan de "onderkant" ? Dat zijn de PCI Express x1 sloten.
ik vind de plank erg "leeg" - weinig chips, condensatoren en ander spul..
ik vind de plank erg "leeg" - weinig chips, condensatoren en ander spul..
Als het maar doet wat het moet doen.
Kan er ook weer minder stuk gaan. ;)
Helemaal rechts in het donkere gedeelte zitten nog een aantal condensatoren als je goed kijkt.
Lijkt een beetje op een Alpha versie van het MB, normaal gesproken zitten er 4x zo veel ditjes en datjes op z'n bord
Als er een 2e PCI-E x16 slot op had gezeten had ik hem echt Extreme gevonden. Nu is het niet meer dan een compleet mobo geschikt voor intels Socket 775, wat nog gewoon een 32bits architectuur betreft.
voor SLI heb je 'maar' een 2de 8x slot nodig.
2 keer 16x is dus niet nodig.
Verder kunnen er in totaal twee PATA- en zes SATA-apparaten worden aangesloten

volgens mij moet dat 4 zijn want ik zie 2 Pata sloten links onder en onder het geheugen
dat is denk ik gewoon de diskette drive of is pata wat anders dan ata?
... de felgroene fanduct valkbij de processorsocket. De fan zuigt warme lucht weg bij de processor, om zo de temperatuur van de processor binnen de perken te houden.

Ik dacht dat dit was om de mosfets enigszins te koelen en niet de processor.
dat was inderdaad wel ooit de bedoeling van de abit bedenkers, maar al die zooi zit in hetzelfde hoekje op het moederbord en het zal wel wat schelen kwa temp.
Storage

* Supported by Intel ICH6
o 2x Ultra DMA100/66 devices
o 4 x Serial ATA devices
* Supported by SiS« 180
o 2 x Ultra DMA133/100/66 devices
o 2 x Serial ATA devices
* RAID0, RAID1& RAID 0+1 configuration

die andere pata is dus gewoon voor raid is wel vaker op zulke bordjes
