Door , , 27 reacties
Bron: PCWorld.com, submitter: TheLevel

PCWorld.com bericht dat Mitsubishi Electric een nieuw type LCD-scherm heeft geïntroduceerd dat aan beide zijden gebruikt kan worden. Het scherm is ontworpen om gebruikt te worden in "clamshell"-type telefoons. Op het moment zijn dit type telefoons praktische allemaal uitgerust met een tweetal LCD-schermen, een intern scherm en een extern scherm, wat uiteraard qua ruimte en gewicht verre van efficiënt is.

Mitsubishi LogoDe oplossing komt in de vorm van een transparant backlight waardoor er niks meer aan de achterkant van het LCD-scherm hoeft te zitten wat het zicht belemmerd. Hierdoor is het mogelijk om het LCD-scherm in het midden van de telefoonklep te plaatsen met een backlight onder en een backlight boven het scherm. Het resultaat is een scherm dat van beide kanten zichtbaar is en dan van beide kanten wordt belicht.

Mitsubishi heeft een tweetal varianten van het scherm ontwikkeld. Bij de eerste variant van het scherm wordt er geen rekening mee gehouden dat het plaatje aan de achterkant in spiegelbeeld verschijnt waardoor bijvoorbeeld tekst slecht leesbaar is. De tweede variant houdt hier wel rekening mee. Door het beeld telkens te spiegelen met 120Hz en de backlights elk met 60Hz aan en uit te laten gaan ontstaat er voor het menselijke oog aan beide zijden van het scherm een verschillend plaatje.

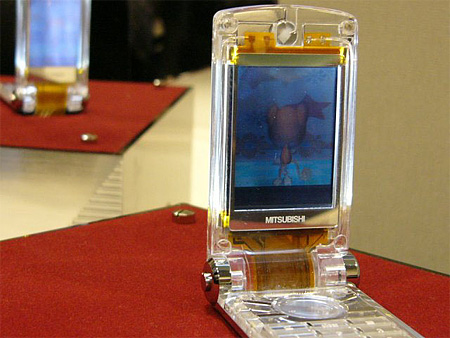

Prototype tweezijdig LCD in telefoon
Zie voor een foto van de andere kant van het scherm hier
Moderatie-faq Wijzig weergave

Reacties (27)

foto's van een prototype
Japanse site.

Grote fotos gemirrorred. - /. effect vermijden ;)
Dankjewel, ik heb dit even verwerkt in de bovenstaande nieuwspost :)
wijst anders nog gewoon naar die vage jap site waar'k geen fototjes meer vind hoor :)
Was het gewoon niet makkelijker geweest om beeld te spiegelen naargelang hij open of toe is :)
Dat wou ik ook zeggen :P
Doe je die klep dicht, zie je niet wat er staat ...
Hoe die er op het plaatje bij staat ziet er wel vet uit.
Vooral als je ook door dat scherm heen kunt kijken zal het er heel strak uit zien.
dit gaat de goede richting op, binnenkort geen frame (behuizing) meer dus?
dat aan de achterkant het scherm ook zichtbaar is zal me echt jeuken, dit is voor reclame doeleinden overigens wel enorm bruikbaar, maar zolang het beeld goed te zien is aan 1 kant en de refreshrate en helderheid een beetje goed zijn, heeft dit echt potentieel
Ik denk niet dat deze techniek al klaar is om toegepast te worden in grote schermen omdat het scherm dan te slecht verlicht is. Voor een klein scherm is een blacklight aan de bovenkant goed genoeg om het hele scherm te verlichten, voor grote schermen niet. Daar moet het blacklight dan te krachtig zijn (als dat al mogelijk is) om het hele scherm oppervlak te verlichten. Misschien wel als je aan alle vier de kanten een blacklight plaatst, maar dan zou het wel een erg duur en energie onzuinig scherm worden.

Dan zie ik toch meer in OLED schermen, die zijn nu nog te klein, maar zodra die tegen acceptabele prijzen groot genoeg gemaakt kunnen worden zullen ze snel toegepast worden.

edit:

Oeps, nou ja, black moet inderdaad back zijn :X
tis backlight, geen blacklight
Gaat deze techniek ook gebruikt worden voor die nieuwe Handheld computer van Nintendo? Die zou toch gebruik gaan maken van een dubbel scherm?
Ik denk het niet, deze techniek is nog in ontwikkeling bij Mitsubishi. De DS is toch niet meer voor zolang, en hoe zou je die 2 schermen dan gebruiken? Je kunt nogal moeilijk aan 2 kanten tegelijkertijd kijken :)
Nee, het zullen prolly gewoon 2 aparte LCD's zijn die in een 'clamshell' opeen kunnen klikken voor in de jas enzo :)
Een LCD scherm met 120 Hz is sowieso wel snel, dan zou die dus een reactietijd van 1000/120=8,3 s hebben. En dat is veel sneller dan de schermen die je nu ziet. Als je een plaatje met veel contrast hebt zal het wel allemaal blurry worden, als een pixel bijv 120 keer pe s van wit naar zwart en vice versa moet veranderen. Dat maakt de telefoon trouwens ook niet energiezuiniger, bij normale schermen kunenn pixels meestal langer op een kleur blijven, en niet zo vaak veranderen.
Het LCD scherm heeft niet 120 Hz, maar 2 X 60 Hz.
Het apparaat geeft 120 Hz af maar de scherm weergeeft maar 60 Hz aan beide kanten.
Je moet het zo zien.
1 cyclus van het LCD scherm is als volgt.
Het apparaat geeft 1 beeld af aan het bovenste backlight en nog voor de volgende cyclus van het LCD heeft het apparaat het beeld weerspiegeld een afgegeven aan het onderste backlight, waardoor je het beeld correct en zonder vertraging voor het oog aan beide kanten kan zien.

Dus is je berekening alsvolgt.
1000/60=16,7
Wat dus al zeker meer richting het hedendaagse topline LCD gaat :)

Het idee is zeker slim bedacht het lijkt een beetje op het concept van 3D brillen.

Oh ja en voor degene die allemaal lopen te zeuren over stroomverbruik enzo.
Moet je niet vergeten dat het scherm mischien wel hetzelfde zal gebruiken als de schermen in hedendaagse dualscherm telefoons.
Maar deze heeft maar 1 chip nodig en niet 2 zoals nu gebruikelijk is.

Alle voordelen van dit systeem voor zover bekend is alsvolgt
1 lcd minder= minder gewicht
1chip minder=minder gewicht/stroom en kosten

Enige nadeel wat ik nog heb kunnen bedenken is.
Hoe kwetsbaar wordt het klepje wel niet ?
Er staat toch in zowel de bron als de nieuwpost zelf dat het om 1 lcd gaat die op 120 hz werkt. Dat is ook het vernieuwende, 2 lcd's aan elkaar plakken kan iedereen.

Het woord backlight is een beetje verwarrend. Het gaat hier eigenlijk om frontlights (reflective lcd techniek).

Het beeld gaat niet naar de backlights, maar naar het lcd. En die werkt dus wel degelijk op 120 hz.
uit het originele artikel
A second type gets over this problem by rapidly changing the image on the display in synchronization with each backlight 120 times per second so that the same image, correctly displayed, is projected in each direction 60 times per second
Dit betekent dat als je op een van de twee kanten kijkt zul je nooit meer als 60 Hz zien

En ja 2 lcd kan iedereen maar wie kan 1 lcd maken met twee projectors.Daar gaat het nou juist om

En ja backlights is inderdaad verwarrend maar als het tig keer in het artikel staat copieer ik het zodat men weet waar ik het over heb.
D'r is duidelijk maar 1 lamp (backlight), met aan twee kanten een LCD. Inderdaad lijkt dat op de techniek in 3D brillen. nadeel is wel dat de helderheid ook gehalveerd wordt, omdat de LCDs dus de helft van de tijd op zwart staat. Dat zullen ze wel compenseren met een feller backlight, wat dus meer stroom kost.
Je hebt er duidelijk niets van begrepen.
the display sits at the center and the backlights are on the outer edges.
Ik geloof dat jij het punt niet helemaal hebt begrepen: Een gewone pixel van een 60 Hz lcd scherm heeft al moeite om binnen 20 ms van kleur te wisselen, vandaar het ghosting effect.
Op dit scherm, moet een pixel 120x per seconde kunnen veranderen van kleur, om dan een 60 Hz beeld te kunenn weergeven. In het ergste geval, bij bijvoorbeeld zwarte letters op een witte achtergrond, moeten de drie subpixels van 100% aan naar 100% uit veranderen, en andersom, 120x per seconde. Ik zou me kunnen voorstellen dat dat dus niet helemaal lukt, en dat de pixels bijvorbeeld steeds wisselen tussen 30% en 70%, wat dus zou resulteren in een heel laag contrast, van 2,3:1 in plaats van 300:1.
Leuk...hang je in het midden van je kamer zo'n apparaat (TFT-scherm), kun je of dezelfde of verschillende tv programma's kijken in één groep...
(via sonisch geluid, hoort niemand anders wat jij hoort! en kun je ongestoord, gescheiden in 1 kamer van de tv genieten!)

Ik zie het al voor me!
Jij leeft wel heeeeeeeel erg ver in de toekomst :)
Sonisch geluid (zegmaar geluiden met tegen geluiden dempen voor anderen en alleen op 1 plaats hoorbaar maken) is ongeveer net zover als een spacelift :P Kortom, dat duurt nog wel heeeeeeeeel lang :)
Wat ik weet is dat ze al behoorlijk ver zijn met geluiden voor 1 persoon hoorbaar maken. Dit werkt dmv van zeer hoge tonen (on hoorbaar) die bijtonen veroorzaken die we wel kunnen horen.

In het leger (VS) zijn ze er al aardig ver meer. Maar dan wordt het gebruikt als wapen. Mensen met een hoop db-tjes pesten.
sonisch geluid? Wat is dat?

Vandale:
´so·nisch
bijvoeglijk naamwoord

1 van de aard van geluid of dit betreffend
Wat mij opvalt aan de fotos van het toestel: op het scherm aan de binnekant zie je een oranje mannetje staan, met zijn gezicht naar je toe.

Echter op de tweede foto, dus het scherm gedeelte aan de buitenkant, zie je zijn achterkant.

Dit zijn dus duidelijk twee verschillende plaatjes, die blijkbaar op 1 scherm getoond worden?

Zelf denk ik trouwens dat het niet toegepast zal worden op workstations e.d. Dit vanwege privacy. Iedereen kan meekijken wat je doet. Misschien een aparte schakelaar om het aan te zetten, dat zou dan wel weer handig zijn als je bijvoorbeeld met een klant aan het praten bent, hoef je niet je scherm bij te draaien.

Ik vraag me alleen af, wat er gaat gebeuren als het een touchscreen gaat worden ;)
Cool, Ik heb namelijk mijn beeldscherm midden op tafel staan. Ik baal altijd als iemand anders zit te computeren en ik kan niks doen. Als ik nou zo'n scherm had kan ik lekker aan de overkant zitten en pielen met een usb keyboard :+
Ja, dat is mooi, mooi, mooi man! :)
Hm... ik denk dat ik wacht totdat er een telefoon is die stoer genoeg is voor mij. Dit is nog niet genoeg.
