Door , , 44 reacties
Bron: Hexus.net

Op Hexus.net is een review verschenen van de onlangs geïntroduceerde Abit IT7-MAX2. Dit moederbord is een update op de vernieuwende IT7-MAX. Met de MAX serie was Abit één van de eerste fabrikanten die de 'verouderde' aansluitingen en voorzieningen durfde te verwijderen en te vervangen door hun moderne opvolgers. PS/2, seriële en parallelle aansluitingen kwamen niet voor op MAX-moederborden, maar wel een groot aantal IEEE1394 en USB 2.0 connectoren.

Net als zijn voorganger is de IT7-MAX2 gebaseerd op de Intel 845E chipset, die Pentium 4 processors met een FSB van 533MHz ondersteunt in combinatie met DDR266 geheugen. De veranderingen ten opzichte van de 'oude' IT7-MAX zijn niet erg groot, maar wel opvallend. Het 'legacy-free' concept is waarschijnlijk niet zo succesvol gebleken als Abit had gehoopt. De IT7-MAX2 is weer voorzien van PS/2 poorten. Een andere opvallende vernieuwing is de aanwezigheid van een Serial-ATA controller. Voor de rest zijn de specificaties vergelijkbaar met de IT7-MAX: tien USB 2.0 poorten, drie IEEE1394 aansluitingen, vier PCI sloten, zes-kanaals onboard sound, Realtek onboard ethernet controller en een onboard Highpoint IDE RAID controller met twee aparte IDE kanalen. Er kunnen nu dus maximaal acht IDE schijven worden aangesloten op de IT7-MAX2. Twee minder dan zijn voorganger, maar er kunnen nu ook twee Serial-ATA schijven worden aangesloten. Omdat er nog niet echt veel Serial-ATA schijven beschikbaar zijn, levert Abit een converter bij waarmee het mogelijk is normale IDE schijven op de Serial-ATA controller aan te sluiten. Helaas wordt er maar één exemplaar bijgeleverd.

Ook aan de overclocker is gedacht. Er zijn vijf aansluitingen voor ventilatoren op het moederbord en er is een LED display waarop de status van het moederbord kan worden uitgelezen. Daarnaast is er nog een knopje waarmee men het moederbord kan booten zonder dat deze in een kast is gebouwd - een handige feature die vooral voor testdoeleinden nuttig kan zijn. De stabiliteit en betrouwbaarheid van het bord zijn zeer goed. Hoewel de verbeteringen van het moederbord, ten opzichte van zijn voorganger niet enorm spectaculair zijn, is het zondermeer een verbetering en derhalve een aanrader voor iedereen die een goed Pentium 4 moederbord zoekt:

To put it rather bluntly, the IT7-MAX2 offers everything the original MAX did, but now adds the ubiquitous PS/2 ports back in to the mix. To ABIT's credit, no high-speed connectivity options have been sacrificed to reinstall the PS/2 ports. What we can gather from this is that the original MAX, with no legacy support, perhaps went a little too far in modernising the motherboard as we know it. It seems as if the motherboard-buying public really do care about those PS/2 ports; I know I was loathed to buy a new USB keyboard for my IT7-MAX.

[...] Other than that, the IT7-MAX2 offers everything that the MAX did. 10 USB2.0 ports, 3 1394a (Firewire) ports, premium on-board sound, 4-channel IDE hardware RAID, and rock-solid stability once overclocked substantially.

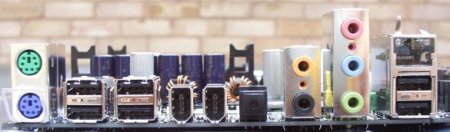

Abit IT7-MAX2 aansluitingen

Met dank aan The_Spawn voor de tip.

Moderatie-faq Wijzig weergave

Reacties (44)

Het 'legacy-free' concept is waarschijnlijk niet zo succesvol gebleken als Abit had gehoopt.
Kwestie van tijd lijkt mij. Maar het lijkt me ook logisch dat consumenten liever voor een mainboard gaan waarop ook alle oude aansluitingen zitten, just te be sure in case of...
Consumenten kopen een complete PC en geen moederbord en zullen dus ook niet (goed) kijken naar de aansluitingen. De kleine groep die de moederborden los koopt om zelf mee te bouwen doen toch vaak aan upgraden en zullen dus 'oude' aansluitingen nodig hebben.
Wat zijn die drie poortjes naast de USB?

Uhm... niet de USB onder de netwerkkaart.
firewire misschien.... ;)

edit:

nou, goed, 2 daarvan dan iig....
En dat kleine zwarte vierkantje is optical out :)
En dat kleine zwarte vierkantje is digital out
Optical out om precies te zijn. ('t is wel digitaal ;))
maar wat zijn die naast die firewire en optical.
Is dat ook voor geluid?
Yep, dat zijn de aansluitingen voor de Center en Rear speakers :)
Volgens mij zijn dat 2x FireWire en 1x Optical in/out voor onboard sound.

Correct me if Wrong
2maal firewire en 1maal digitaal sound (optisch)
En SPDIF conector
SPDIF is een normale tulp connector (meestal), waar een gewoon electrisch digitaal signaal uitkomt.
Dit is dus een optische uitgang, waar je zo'n mooi optisch kabeltje in kan klikken.
2 maal firewire en een digitale uitgang voor het geluid (SPDIF?).
Jammer dat ze die PS/2 poorten weer op het mobo hebben geplaatst, maar niet heel veel mensen hebben al een USB toetsenbord + muis, dus heb je een kleinere markt om je product te verkopen :)
Bijna bij elk USB muis/keyb zit toch wel een USB<>PS/2 converter? Of zijn alleen logitech/MS zo lief?
Wel van USB naar PS/2 jah, maar bijna niet andersom :)
Je bedoelt het net andersom... :D
ligt er maar aan hoe je kijkt natuurlijk :)
Hij bedoelt van USB muis naar PS/2 op mobo.
Hoe zit het eingelijk met de irq's?
ik weet dat ps/2 ze gebruikt.

dus een bordje zonder ps/2 heeft er een vrije irq bij?

maar je bent toch best wel veel "geheugen bankjes" van windows kwijt of niet firewire usb onboard audio met irq
Het enige wat ik mis op mijn AT7MAX moederbord is de parallelle poort. Nu kan ik mijn (oude) laserprinter niet meer aansluiten :'(

Iemand een parallelle-poort PCI kaartje?
Of je koopt een usb naar parallel converter, ben je ook uit brand.
[off topic]

ik heb er meschien nog wel ergens een.
Zonde van het PCI slot.. je hebt er maar 4 :o Maar i.d.d. USB naar Parallel converter is wel mooi, USB genoeg.

(Waarom meer dan 4 PCI bij zo'n volledig bord? TV kaart en eh.... hmm... tja.. :P)
spicenoel :
Supports 2 DIMM DDR 333/400 (Max. 2GB)
Waar haal je dat vandaan??? Er staat toch echt:
DDR200 / DDR266 support @ 2.5v
Logisch ook want de i845e ondersteunt geen DDR333 of sneller.
wat dacht je van de abit site ?
daar staan alle specs precies op.

url:
http://www.abit-usa.com/pt_main_backat7m.html?pPRODUCT_TYPE=MotherBoar d&pMODEL_NAME=AT7
Memory
. Four 184-pin DIMM sockets
. Supports 2 DIMM DDR 333/400 (Max. 2GB)
. Supports 3 DIMM Un-buffered DDR 200/266 (Max. 3GB)
. Supports 4 DIMM Registered DDR 200/266 (Max. 3.5GB)
edit: vergeef mijn fout :>
Dat is een geheel ander moederbord! Het hier besproken moederbord is de IT7-MAX2 met Intel 845E-chipset voor Intel P4 en Intel Celeron s478. Het moederbord dat jij hier aangeeft, is de AT7-MAX2 (VIA KT400) voor AMD Duron/Athlon/Athlon XP.

url:
http://www.abit-usa.com/pt_main_back0805.html?pPRODUCT_TYPE=MotherBoar d&pMODEL_NAME=IT7
Waar haal je dat vandaan??? Er staat toch echt:
DDR200 / DDR266 support @ 2.5v
Logisch ook want de i845e ondersteunt geen DDR333 of sneller.

edit:
te snel geklikt en daardoor 2x dezelfde post |:(
Ze kijken vast in de toekomst, nu is er nog echt geen markt voor.

Ik denk dat het nog wel een jaartje duurt voordat we allemaal echt alleen maar USB gebruiken.

Wel handig die digitale in/out voor mijn minidisc :P
Ik vind het gemakt van een USB muis en toetsenbord erg handig en ik rij nu al een half jaar PS/2 vrij :)

USB Legacy support aanzetten in het bios en het werkt ook onder dos, dan heb je helemaal niks te klagen.
Uhm, staat er niet echt bij maareh...heeft deze dan wel DDR333 ondersteuning dan, anders heeft die 533 FSB ook weinig zin. Ik zal de specs nog wel weer ff moeten raadplegen, maar ik vind dat ze het er wel even bij mogen hadden zeggen.
Hoezo? DDR266 = 133 MHz FSB, QDR533 = 133 MHz FSB. Lijkt mij een prima match :?
Ik ben maar aan het kijken naar het dingetje.
Zit te wachten op AGP 8 X en meende ergens gelezen te hebben dat dit het eerste bordje word met dat erop.
Ik kan nergens iets terug vinden (op hun eigen site bij specs) over hoesnel dit AGP slotje mag draaien...
Verder ziet het er geil uit ook in combinatie met dat media XP slot ding :)
Maar goed nog geen AGP 8 X dan wacht ik nog even.
Zit te wachten op AGP 8 X en meende ergens gelezen te hebben dat dit het eerste bordje word met dat erop.
ASUS P4S8X was het eerste bord met AGP 8x.
Even een off-topic vraagje:

Ik heb een AT7-MAX moederbord. Daar sluit ik op aan 2x30GB Maxtor + 2x80GB Maxtor. Tijdens het booten van Win2000 krijg ik dan een "No boot device"-blue-screen error. Als ik de 2x80GB los trek, werkt alles zonder problemen. Ik gebruik de meest recente drivers voor de HPT374 (1.22a).

Iemand enig idee wat er mis gaat? Of een plaats waar ik met deze vraag naar toe kan?
Gathering.tweakers.net, dit zijn de forums van Tweakers.
