Abit introduceert IT7-MAX2 moederbord

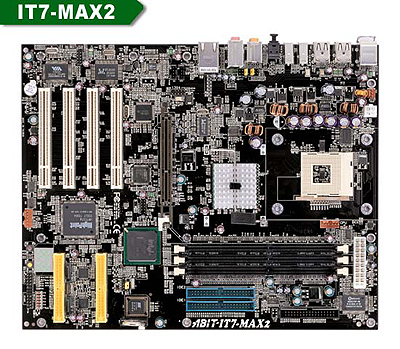

Op de website van moederbordenfabrikant Abit is de aankondiging verschenen waarin wordt bevestigd dat de tweede versie van de IT7-MAX plank verkrijgbaar is. In de hele rij specificaties die op de site worden gegeven, is de aanwezigheid van Serial-ATA toch het meest vernieuwend. Het is een bord dat gebaseerd is op de i845E chipset en dat dus ondersteuning biedt aan Pentium 4 processors met een FSB van 400/533MHz. Verder is er ruimte om 3 repen DDR200/DDR266 tot een maximum van 2GB te gebruiken en is er een High Point HPT374 IDE RAID controller opgeplakt. Een ander interessant deel van de plank is dat er optioneel het zogenaamde Media XP kan worden bijgeleverd. Dit is een kastje dat extra functionaliteit toevoegt aan het moederbord en kan in een 5,25" bay gepropt worden. Hiermee kunnen onder andere USB 2.0 en FireWire aansluitingen worden verkregen, maar ook cardreaders voor CompactFlash en Memorystick behoren dan tot de mogelijkheden. Hier lees je daar meer over.

Reacties (47)

[Sjah]

Ik zie dat pci-slot 1 is weggelaten, en terecht, die kaart die je daarin zou steken komt rechtstreeks tegen de agp-videokaart's koeler aan.

[Rapier]

volgens mij zijn zowel pci slot 1 en 2 weggelaten ( abit had er met deze layout altijd 6 ) en is het agp slot naar beneden gekomen en zit nu ongeveer op pci-slot 1 ( zal de zelfde uitgang gebruiken op je mobo-tray )

op de andere max borden (de IT7-max en de amd-variant ) zat het agp-slot wel op zijn gewone plek.

Is het trouwens al iemand opgevallen dat versie 1 van deze plak wel 4 raid kanalen had/heeft + twee gewone. En dat deze er "slechts" 2 om 2 heeft. Wel een chip die 4 om 2 mogelijk maakt, maar gewoon geen connectoren op het bord.

Dat verklaart ook meteen de hpt 374 ipv een hpt 372.

ik laat trouwens het hele serial ata verhaal erbuiten, die heeft dit nieuwe bord gewoon extra. En daarvoor was blijkbaar ruimte nodig(irq's en letterlijk op het bord)

[Device Manager]

Het is wel vreemd dat er een Highpoint 374 op dit bordje zit, maar met maar 2 IDE poorten... Dan is het net een 372... zou dat niet goedkoper voor hun zijn om gewoon een 372 raid controller te gebruiken? Het lijkt me dat die 2 chips pin-compatible zijn, dus is het alleen een kwestie van de goedkopere chip op het board plaatsen.

Dit board krijgt dan wel serial ata, maar dat gaat ten koste van 2 van je IDE raid channels... ik denk dat je wel even zal moeten nadenken over welke je nou liever hebt; serial ata, of 4-channel raid.

[silentsnow]

Ik kan me voorstellen dat de 374 beter presteerd dan de 372. Daar komt nog eens bij dat de 374 alleen 4 IDe Raid poorton bevat, die weliswaar als gewone IDE poorten kunnen worden gebruikt. Echter kan het zijn dat sommige OS-en geen gewone IDE via Raid controller ondersteunen. Dan noem ik onder andere Mandrake die geen highpoint Raid en IDE via Raidcontroller ondersteund.

[Verwijderd]

Het zijn nog steeds 4 kanalen, alleen worden er 2 in SerialATA omgezet (door die twee chippies op de plek waar eerst die andere 2 ATA133 zaten).

[memphis]

Hoewel men hard bezig is om USB als I/O vervanger in te voeren zijn er onder de gebruikers (tweakers en non-tweakers) genoeg externe appataten te vinden die niet op USB werken.
Het blijft erg gewaagd om dit zo aan te bieden, om toch al die "oude" apparaten aan de praat te krijgen zal je dus een extra kaartje of USB-converter kabel moeten hebben wat extra kosten met zich meebrengt.

Mijn eerste keus zal het zeker niet zijn....

[Verwijderd]

ze hebben ook nog de normale borden met deze chipset hoor, je bent niet verplicht om legacy free te gaan... wat deze al niet meer is met zijn PS/2 rommel

[Olaf van der Spek]

Zes IDE channels, dat is lekker. Maximaal 10 IDE devices.

[zonoskar]

Je bent dan wel 3 IRQ's kwijt. Als je zoveel devices wilt aansluiten kun je beter SCSI kopen.

[Verwijderd]

Je bent dan wel 3 IRQ's kwijt. Als je zoveel devices wilt aansluiten kun je beter SCSI kopen.

Die drie IRQ's maken op zich niets uit als je ervan uit gaat dat je niet meer met ouderwetse ISA-apparaten gaat werken.

PCI-apparaten zijn de algemene standaard, want ze zijn sneller (32 bits, 33Mhz) dan ISA, en hebben minder kans op IRQ-conflicten. Dit komt omdat 2 PCI-apparaten hetzelfde IRQ kunnen delen. Als je nu de combinatie PCI-ISA of ISA-ISA hebt en je moet dan een IRQ delen dan heb je problemen.

Maar omdat niemand nog ISA-apparaten gebruikt, is er maar weinig kans op IRQ-conficten.

[Stainless Steel]

Bovendien zitten er ook geen ISA sloten op dit bord

[Olaf van der Spek]

De laatste keer dat ik IRQ problemen had was met een ISA kaart. Daar hoor je helemaal geen last meer van te hebben. Je bent trouwens 4 IRQs kwijt denk ik, de standaard kanalen hebben elk een eigen IRQ (dacht ik).

[Verwijderd]

Het schijnt dat de DB7-2 raid idd vergelijkbaar is met de IT7. Qua overklokken dan.

Overigens weet ik al hoe het zit met de HPT374 controller en de twee IDE poorten. Hightpoint heeft een losse serial ata controller die bestaat uit een HPT372 controller met een tweetal IDE->serial ATA chipjes. Het is dus geen 'native serial ATA' (in goed Nederlands ) maar een gewoon IDE kanaal dat wordt vertaald naar serial ATA. Die controller schijnt trouwens wel goed te presteren. Ik denk dat Abit het zelfde heeft gedaan op de nieuwe IT7-max2.

btw, dit is de link naar de post over de nieuwe highpoint controller:

http://www.tweakers.net/nieuws/22714

[silentsnow]

Nu nog wat sneller geheugen type DDR400 ofzo...
en AGP8X, dan zou het mijn plank zijn....
Hetgeen waarop ik zit te wachten, een plank die alle nieuwe of toekomstige technieken supports.

Kan je tenminste stap voor stap upgraden, inplaats van 1 groote investering in een heel nieuw systeem.

Ik kan me voorstellen dat de 374 beter presteerd dan de 372. Daar komt nog eens bij dat de 374 alleen 4 IDe Raid poorton bevat, die weliswaar als gewone IDE poorten kunnen worden gebruikt. Echter kan het zijn dat sommige OS-en geen gewone IDE via Raid controller ondersteunen. Dan noem ik onder andere Mandrake die geen highpoint Raid en IDE via Raidcontroller ondersteund.

[getty]

Heb je met serial-ata helemaal geen externe seriele poorten meer? Beetje vaag. Verder is het wel een aantrekkelijk bordje, vooral door de raid onboard.

[Dawai]

Dat had je bij de eerste versie van het bord ook niet meer, is eigen aan de MAX-reeks. Ook geen parallelle poorten of PS/2 meer.

[Olaf van der Spek]

O ja?

Back Panel I/O: 1 x PS/2 Keyboard, 1 x PS/2 mouse

[Dawai]

Je hebt gelijk. Wel vreemd, op het originele IT7-MAX bord waren de PS/2 poorten wel degelijk weggelaten.

[zandpaddo]

Dat heeft niets met serial-ata te maken. Serial ata is de nieuwe aansluitmethode voor HD's. Dit maakt de oude dikke ide kabels overbodig.

Abit levert tegenwoordig moederboarden uit de maxx serie zonder de ouderwetse aansluitingen als PS/2, comm poorten, lpt poorten.

[d-motion]

Beetje vage opmerking!

Seriele poorten hebbie niet echt meer nodig omdat je alles bijna tegenwoordig op USB kan krijgen.

Wat wil je nog serieel aansluiten? Ik heb niets meer liggen wat op mijn serieele poorten past! (Binnenkort wel een mooie LCD voor mijn lpt poort! Nu nog USB naar LPT! die werkt voor LCD en dan is dit wel een boardje!

btw... er zijn wel meer boardjes met onboard Raid hoor!

[zonoskar]

Ik kan m'n Pronto (universele AB van Philips) alleen via een seriele kabel programmeren. En zo zullen er wel meer apparaatjes zijn. Dus een seriele poort is voor mij een must. Jammer voor dit bordje dan.

Anyways, maar 4 PCI sloten? Hopelijk zit er veel geintegreerd op het plankje dan.

PS: PS/2 poorten zitten er wel op.

[Wietse.]

Als je echt een seriele poort nodig hebt kun je een serieel naar usb converter kopen, die bestaan gewoon. Helaas zijn ze niet echt goedkoop.

[Olaf van der Spek]

Philips zal prompt wel met nieuwe ABs komen die via USB aangesloten kunnen worden.

[Frank van Son]

Ik wil toch graag mijn extern ISDN-modem (Dynalink IS128AE) toch nog wel graag blijven gebruiken totdat ie het niet meer doet.

Het is een goede zaak dat USB 2.0 ondersteund wordt; met de oude USB dreigde het qua bandbreedte aardig vol te worden (scanner, webcam, printer, toetsenbord, muis, ADSL modem, etc, etc).

[/edit]
qua bandbreedte toegevoegd i.a.o. Olafs opmerking.
[/edit]

[Olaf van der Spek]

Wordt het door USB2 ineens minder vol dan?

[crazyx]

de bandbreedte wel ja

[Verwijderd]

Serieel op mijn P4-2Ghz
- GPS receiver van Garmin
- Palm Vx
Zijn nu wel USB te krijgen, maar die heb ik niet dus voorlopig moet mijn volgende board nog serieel aan kunnen.

[Sir_Killalot]

Bij dit moederbord zijn alle legacy (lees: oude) aansluitingen weggelaten en daarvoor in de plaats veel USB aansluitingen gekomen

Dus geen PS/2, COM poorten en printerpoort meer

[Fire69]

Wat heeft Serial-ATA en seriële poorten met elkaar te maken!?

edit:

volgende keer eerst de hele posting lezen voor ik reply.

[Verwijderd]

Nu nog wat sneller geheugen type DDR400 ofzo...
en AGP8X, dan zou het mijn plank zijn....
Hetgeen waarop ik zit te wachten, een plank die alle nieuwe of toekomstige technieken supports.

Kan je tenminste stap voor stap upgraden, inplaats van 1 groote investering in een heel nieuw systeem.

[silentsnow]

Nu nog wat sneller geheugen type DDR400 ofzo...

Een P4 moederbord met DDR333 of DDR400 geheugen is op dit moment volledig overbodig, omdat de P4 een FSB van 100MHz of 133MHz bied. DDR333 zou een FSB van 166MHz betekenen en DDR400 200MHz. DDR333/400 is alleen interresant als je gaat overklocken, en dan kan je DDR333/400 gewoon op dit moederbord kwijt met een standaard snelheid van 200MHz of 266MHz DDR waarna je het overclock naar de gewenste snelheid, mits mogelijk

[Verwijderd]

Helemaal juist. Met een flink overklokbare CPU mis je eigenlijk alleen nog de AGP 8x.

[bobsnl]

De huidige CPU's en chipsets kunnen tegenwoordig prima met assynchroniteit van geheugen en FSB overweg... net als bijvoorbeeld de i845 van Intel!!

[Paladin]

Zeer netjes bord met heel veel mogelijkheden. ik vind dit soort ontwikkelingen wel handig scheelt een hoop gekloot met insteek kaarten enz straks heb je alleen nog een vidkaart nodig in je pc.

Tevens is zo'n front dingetje echt extreem handig je kan je geheugen kaarten erin steken en ook nog is joysticks enz erin proppen ipv steeds achter je pc te duiken.

[tHe_BiNk]

Zoon front dingetje is inderdaad handig, alleen jammer dat thie zo lelijk is, ze hadden beter een al-lu-mie-nie-um frontje kunnen nemen, was duidend keer cooler geweest.

[Verwijderd]

Er is volgens mij weinig verschil tussen de IT7-Max 1 en de -idem- 2. Van wat ik gisteravond heb kunnen ontdekken, bij het vergelijken van de printplaten en specs is eigenlijk alleen de SerialATA toegevoegd, i.p.v. 2 v/d reeds aanwezige ATA133-poorten. Oh ja, en de kleur van het moederbord is veranderd.

Er is een connector toegevoegd aan de backplane (helemaal rechts), ik dacht dat ie voor de SerialATA was, maar dat zou ik nog even moeten checken.
