Leadtek K7n420DA moederbord review

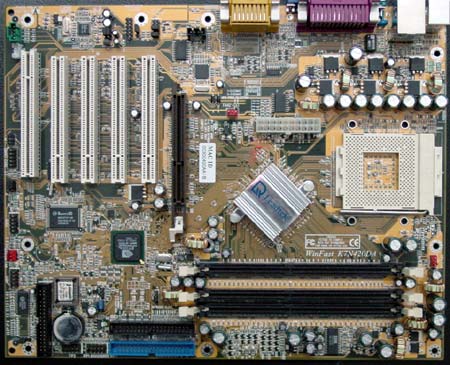

Op Tbreak.com is een review te vinden van het K7n420DA moederbord van Leadtek. Deze plank is gebaseerd op de nVidia 420D northbridge en de nVidia MCD-D southbridge. Aan boord vinden we een AGP gleuf, vier PCI sloten en drie DDR-banken. De layout van het moederbord is op sommige plaatsen niet helemaal doordacht. Het bord is zeer stabiel, levert een redelijk performance en beschikt over behoorlijk wat overclockmogelijkheden. Zo is het mogelijk de FSB en verschillende voltages aan te passen. Helaas is het niet mogelijk om de multiplier in te stellen. Hieronder een gedeelte uit de conclusie:

Leadtek's nForce is definitely a very good product. It's priced very reasonably and offers a lot of features along with performance that is pretty good. Overclocking is also the best we've seen in an nForce board up-to-date. What would have made this board even better would've been the inclusion of USB 2.0 and RAID along with a TV-Out card. RAID would have definitely improved on office benchmarks as Winstone depends quite a bit on it. Speaking of performance, DDR-333 performance was a let down- that is what happens when you sometimes try to do things unofficially. All that aside, Leadtek has a solid product that you should definitely take a hard look at if you're thinking of going the nForce way. It's definitely the best nForce board to hit our labs.

Met dank aan RawPeanut voor de tip.

Reacties (21)

[talin]

damn man wanneer gaan ze nou es door met die mooie kleurtjes , ik zit hier met mn KT7E ( jaa die mooie blauwe )
te wacten totdat ze een mooi mobo uitbrengen met een beetje afwijkende kleur .

dat groen en dat bruin hebben we nou wel eens gezien .

verder zijn de features om van te smullen .

[JeroenNietDoen]

Kleur is niet van belang. Hoeveel mensen hebben nou een window in hun PC? Mischien 1% van alle tweakers ofzo

Wat is dan de toegevoegde waarde van een kleurtje. 0,0% IMO.

[bobsnl]

Deze plank is gebaseerd op de nVidia 420D northbridge en de nVidia MCD-D southbridge.

Kleine verbetering: de naam van de chipset is nVidia 420D en de northbridge heet nVidia IGP-128.

[D-Devil]

Geweldig inderdaad, die AGP gleuf...
Ik zie daar mijn Gainward Geforce 4 TI4600 al insteken (formaat = AWE32) Dan kan ik niet eens mijn geheugendimms vervangen zonder kaart uit te bouwen.

En de Floppy connector zit ook vrij ver naar onderen, dat word een wirwar met kabels zo te zien. En de ATX voedingsstekker had beter nog boven de socker kunnen zitten in plaats van ernaast nu moet je ATX stekker ook nog over je CPU fan heen. Voor de airflow lijkt me dat niet zo geweldig.

Condensatoren zitten in ieder geval wel ver genoeg van de voet af zo te zien.

Voor de rest lijkt het me wel een stabiel bord qua chipset. Een echt OC bord is het niet zo te lezen, dat is wel jammer aangezien heel veel mensen toch wel overclocken.

[henk jansen]

Geweldig inderdaad, die AGP gleuf...
Ik zie daar mijn Gainward Geforce 4 TI4600 al insteken (formaat = AWE32) Dan kan ik niet eens mijn geheugendimms vervangen zonder kaart uit te bouwen

als je goed kijkt zie je dat de voetjes van de dimm-sloten op de foto los staan. als je dan even een denkbeeldige lijn trekt met het agp slot, kun je zien dat het wel past.

dat is wel jammer aangezien heel veel mensen toch wel overclocken.

heel veel mensen? heel weinig mensen weten hoe ze moeten overclocken. ik neem aan dat je heel veel tweakers bedoelt? zo niet ben ik wel nieuwsgierig hoeveel huis-tuin en keuken gebruikers die jij kent, daarvoor een ander mobo zouden kopen.

[ZoTeX]

Mmmm die DIMMS zijn niet het echte probleem. Kijk maar eens naar die IDE controller-connector . . . .

[henk jansen]

zoals je kunt zien zit de inkeping aan de onderzijde van het bord. over het algemeen zijn de standaard ide kabels zo gemaakt dat de kabel nu juist van het bord afloopt. dus naar onderen. het resultaat is dus dat de kabel niet in de buurt zal komen van de dimm-sloten.. althans, tenzij je een case hebt waardoor hij wel terug moet lopen

[Verwijderd]

Waarom zetten ze bij die Nforce chipsets de northbridge er altijd schuin op??
Verder had ik die atx aansluiting liever naar de zijkant of bovenkant gezien, ik heb het zelfde op mijn tuv4x, zodat de powerkabel niet dwars voor mijn proccooler hangt

[PowerPee]

ff goed de review lezen

(quote uit artikel)
- The Northbridge is rotated 45 degrees to shorten trace lengths and the memory sockets have a gap between the first and the other two sockets- a reference design that's implemented by nVidia and adopted by all previous nForce boards we've come across. -

Trouwens wel aantrekkelijke mobo..nog ff review verder doorlezen.

[Verwijderd]

niet altijd hoo maar het oog wil ook wat. Gigabyte deed dit vroeger al op hun GX686B ook andere merken plaatsen chipsets wel eens schuin. En weet je wat ... Het werkt want het viel je direct op, en wedden dat je dat nu onthoud !

It's just marketing ;-)

[Verwijderd]

Alle nForce borden hebben de northbridge 45 gedraait, is wel degelijk om technische redenen

[apa]

Waarom zetten ze bij die Nforce chipsets de northbridge er altijd schuin op??

Omdat nVidia vond dat de circuits dan korter waren. De northbridge heeft uitzonderlijk veel pinnen onderin steken (door ingebouwde GeForce2 MX en dual-channel controller) en het is van belang dat alle baantjes proper kunnen toekomen.

Het bord is zeer stabiel, levert een redelijk performance en beschikt over behoorlijk wat overclockmogelijkheden.

Toch wel heel vreemd dat je dit een bord met "tal van overklokmogelijkheden" noemt terwijl je niet eens de multiplier kan aanpassen. Dat zou volgens mij toch wel het minimum moeten zijn...

offtopic:
Dubbelpost? Kijk dan eens naar het tijdstip waarop we gepost hebben... Allebei 11:01; ik had dus wel goed gekeken of iemand dit eerder gepost had vooraleer ikzelf postte...

edit:
aanvulling

[Bluppy2]

ik vind 4 pci sloten wel erg weinig... Een beetje moederbord als Abit of Epox levet 6 pci sloten. Zo'n AMR slot gebruik je toch niet...

[dion_b]

AMR

Da's een ACP. Een AMR is een klein bruin slotje dat ergens rond de AGP hangt, zo'n omgekeerde PCI als deze is duidelijk ACR
_{ken uw risergevalletjes}

[White Feather]

ACR bedoel je. Advanced Communication Riser. Een AMR-slot zit meestal waar nu die ACR zit, dus helemaal links en inderdaad soms bij je AGP-slot.

[apa]

Zo'n AMR slot gebruik je toch niet...

Met de meeste nForce borden wordt een riser-card meegeleverd die past in dit ACP slot en waarop je de uitgangen terugvindt voor de Dolby-Digital encoder die ingebouwd zit in de Southbridge. Hier vind ik die dus zeker niet zo slecht...

ik vind 4 pci sloten wel erg weinig... Een beetje moederbord als Abit of Epox levet 6 pci sloten

Ja, maar heeft je Abit/Epox bord (ik vermoed dat je een KT266A bedoelt) dan ook een geluidskaart aan boord? Of nog een netwerkkaart?

Je bespaart dus zowieso al 2 slots... Dus die 4 PCI sloten kunnen al snel tellen voor 6 sloten in een ander bord.

edit:
aanvulling

[SunnieNL]

AMR slot? is dat dat sleufje helemaal links ??

[DaTimMan]

ik heb zelf er nu een k7n420 van msi er in zitten.. dies mooi rood. en lekker snel door de ingebouwde gefroce2 heb je wel toegang tot je ddr ram
werkt zeer lekker voor mij..

[zimmy]

Het onderste PCI slot is kapot !!!

[Verwijderd]

damn man wanneer gaan ze nou es door met die mooie kleurtjes , ik zit hier met mn KT7E ( jaa die mooie blauwe )
te wacten totdat ze een mooi mobo uitbrengen met een beetje afwijkende kleur .

* 786562 DannyHaak
[TYPO eindelijk fluoriscerende goed geschreven :7]

[Verwijderd]

Leadtek is altijd goed bezig. Ze zijn niet de goedkoopste maar je krijgt altijd kwaliteit. Neem de videokaarten als voorbeeld, dat staat als een huis, geen twijfel over mogelijk. Dit mainboard is volgens mij fantastisch in elkaar gezet en hoewel er altijd verbeterpunten blijven is het een stabiel en goed bord. In ieder geval doet leadtek zijn naam weer eer aan.Hoewel ik het eens ben met de slecht doordachte plaats van de atx power connector ziet het er weer oer degelijk uit. Ook de ruimte tussen de verschillende ddr sloten vind ik goed doordacht. Als je drie sloten vol hebt en je de middelste wilt verwijderen gaat dat zeer moeilijk bij de meeste andere mb's. Door de ruimte tussen het 1e en het 2e slot krijg je de dimm er wel uit (als je niet te dikke vingers hebt)
