Door , , 48 reacties
Bron: Eimod.com

Zoals bekend is het effectiever om warmte af te voeren met water als medium dan met lucht. Daarom kiezen steeds meer computergebruikers ervoor om hun CPU met water te gaan koelen. Hiervoor zijn verschillende onderdelen nodig, en dat is meestal ook aardig in de portemonnee te merken. In een artikel op Eimod.com is echter helemaal precies uitgelegd hoe je zelf een waterblok kunt maken en dus in ieder geval op dat onderdeel geld kunt besparen. Dit is - zoals waarschijnlijk bekend - het blok dat op de processor komt in plaats van een heatsink bij luchtkoeling. Er wordt exact verteld wat de benodigde materialen zijn en tevens worden alle afmetingen voor het te maken blok meegegeven. Alles wordt duidelijk toegelicht met zuivere foto's, zodat je een idee hebt hoe het eruit hoort te zien. Er wordt vantevoren wel even gewaarschuwd dat je secuur en voorzichtig te werk moet gaan:

WB2 is not based on any size or application, but to demonstrate that making a water block can be done using a few basic tools and materials without being a failure. I will be displaying the measurements I've used throughout making this water block, but please don't rely on these for any application such as cooling an Athlon XP CPU. So take your time and always plan ahead to ensure you don't damage any expensive equipment (which as stated above we are not responsible for).

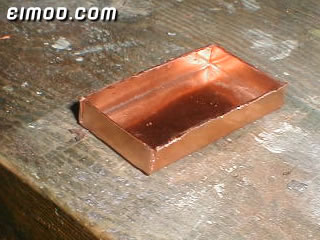

Waterblok Eimod.com
Moderatie-faq Wijzig weergave

Reacties (48)

waterslangen afknellen met elastiek?
HEEL slecht idee. Dat droogt namelijk uit en dat knapt dan vanzelf kapot. Wordt dan een waterballet in je kast waar je niet vrolijk van wordt.

Zijn bij de Gamma vast wel betere oplossingen te vinden om slangen aan koperen buisjes te koppelen.
Vraag maar bij de gamma naar flexibele waterleidingen. Hebben we ook gebruikt in de badcel.

Dat zeg ik GAMMA :7
Of helemaal geen slangenklemmen, ik draai al bijna een jaar zo. Probeer eens een siliconenslang van een tule af te trekken. Moet je veel kracht voor zetten.

Eerlijk gezegd snap ik niet wat dit op de frontpage doet, op het forum zijn mooiere zelfbouwblokjes te vinden.
Er aftrekken is inderdaad lastig, als je trekt rek je het materiaal in de lengte op waardoor die juist strakker gaat zitten. Maar wanneer je druk op de slang zet rek je hem juist in de breedte op waardoor je hij juist losser komt te zitten. Nu zul je weinig druk op je waterkoelsysteem zetten, maar toch, dat je hem er lastig af kunt trekken zegt weinig over hoe vast hij zit bij druk van binnenaf.
Dat klopt inderdaad ook niet. Wat is er mis met van die handige schroefklemmen? Gaat niet alleen niet kapot, is ook geheid waterdicht - als je je slang tenminste niet kapot knelt :)
Ziet er allemaal erg amateuristisch uit. Kijk maar even op http://www.waterkoeling.nl daar staan erg leuke links met de voorbeelden hoe het echt moet.
ik denk niet dat iedereen hier zo professioneel is dat ze meteen een perfect en goed (mooi uitziendend) blok kunnen maken. en bovendien lijkt het me redelijk belangrijk dat het effectief is en dat het een beetje warmte af kan voeren.
Ut ziet er wel netjes uit, denk allen weinig waterflow.
ze hadden in op z'n minst bv een soort flow plaatje ofzo mee laten knippen. die je erin legt ..


en tja waarom de pijpjes aan de zijkant als je beetje pech hebt kan je hem ook niet kwijt ? en dan die draadjes om je proc heen. een standaard klemmetje van een koelblok beetje verbuigen zodat die dat ding klemt op je proc zou ook beter geweest zijn.

tis een zeer goedkope oplossing. in mijn optiek. weinig tijd en moeite. uurtje werk om het te maken ? 2 uur ? mits je natuurlijk alle gereedschap bij de hand hebt :)
het is vooral goedkoop en snel te maken ja, zo'n guide lijkt mij handiger voor koeling van je videokaart, voor je CPU zou ik toch wat proffessionelere waterkoeling gebruiken
hmm je gpu koelen ? ik zet er toch nog me vraag tekens bij, moet je niet opletten voor condens ?
Hoe groot moet je water tank minimaal zijn ?

Dat legt die gast niet uit.

die gast had toch wat meer research mogen doen. tis wel een leuk idee maar ik ga liever op andere home-made stuff af
Condens krijg je niet, want hij gebruikt geen peltiers
Het water hoeft niet eens zo koud te zijn voor condens; als de lucht kouder is kan hij minder water bevatten etc... Als het verschil tussen dat koelblokje en de kasttemperatuur hoog genoeg is zal hij toch condens krijgen.

Iets anders: Zou het niet slim zijn om Kwikkoeling te maken i.p.v waterkoeling??? Kwik geleidt perfect; zeer hoge dichtheid en kan veel warmte vasthouden; en het kan tot lage temperaturen itt tot water kan kwik de -40 wel halen
Condens krijg je niet, want hij gebruikt geen peltiers en het water wordt gekoeld door een radiator met fans, dus het water komt nooit onder de kamertemp.

De grootte van je watertank maakt niks uit, hoe groter hoe meer die koelt, maar dat maakt geen grote verschillen. Een grotere radiator is veel belangrijker. En een watertank hebbie eigenlijk niet eens nodig.

Dus meer research hoefde niet, want het gng alleen om het waterblok zelf
nee, het is niet handiger om kwik te gebruiken. het mag dan misschien wel betere koelprestaties leveren dan water, maar het is nogal schadelijk voor je gezondheid en het millieu....daardoor is het voor een doorsnee persoon niet gemakkelijk om aan kwik te komen. coolers met CFK's zie je toch ook niet?
ehm, ... ik zou mijn PC niet toevertrouwen aan deze 'home-made' water koeling.... de manier waarop hij dit blokje op zijn processor zet is hilarisch.
So the idea of using cotton sowing string to wrap the water block onto the CPU sounded like a great idea ....... waarom hij dit maar 1 kant op gewikkeld heeft ... , as je aan de slangen mort, verschuift ie vrij makkelijk lijkt mij van z'n plek...

Verder deze 'review' getuige wel van een enorm kleuter niveau ('the cutting diagram'....) 'once the copper is cut into it's rectangle, place the first wall into the bench vice'... gevolgd door een plaatje hoe dat er dan uit moet zien, voor al die klojo's die naar hun eigen bankschroef kijken en denken 'hoe doet ie dat dan?'. Als je op dat niveau klussen zit, .. 1 advies.. DOE DIT DAN NIET.
"secuur en vootrzichtig te werk moet gaan"

jaja, heel secuur :)

Zijn massieve, uitgeboorde blokken trouwens niet beter?

edit:
deze post mag naar overbodig als de spelfout gecorrigeerd is :( en over de duurzaamheid (metaalmoeheid, om maar eens wat te zeggen) van het ontwerp valt volgens mij ook nog wel wat te zeggen. Om te beginnen een aparte bodemplaat met schroefgaten, zou ik denken, maar ik ben (nog) geen zelfbouwer, dus vraag ik het ff. Overbodig. Tssssk...


[edit2]Thx Jan - nou zit ik met een half overbodige, en (blijkbaar) half discutabele post :) [/edit2]
Zijn massieve, uitgeboorde blokken trouwens niet beter?
Niet voor je portemonaie,
en zelf krijg je ze niet uitgeboord!!
wel, heb het zelf ook gedaan, gewoon een flinke kolomboormachine en veel geduld.
en volgens mij heb je dat over uitgeboorde koelblokken er later bijgeedit
Tsk, deze post had ik nog niet gelezen. Anders was ik wel eerder boos geworden :( Als ik een post edit zet ik er tags omheen, zodat de threadontwikkeling helder blijft. Vals beschuldigen, huh? Lekker hoor! Op basis waarvan in vredesnaam? Expletive!

Spelfouten via mail submitten heb ik nog niet zien staan (en ik heb volgens mij de meeste faqs ondertussen wel gehad, maar ik kan d'r natuurlijk altijd overheen gelezen hebben), maar 't is een idee. Beperk je voortaan maar tot dat soort opmerkingen, dan word je nog eens serieus genomen.
Ik vind het een beetje erg rommelig allemaal:

Elastiekjes als slangkoppelingen, blok met draadjes vastzetten.

Verder is het ontwerp niet echt goed doordacht. Ik zou bijvoorbeeld het ene buisje dan laten doorlopen tot bijna het andere eind van het blokje waardoor het water wat beter circuleert. Verder zou ik een stevige grondplaat nemen van minimaal 2mm, liefst 3 of dikker, en dan daarop een soort bakje op zijn kop solderen. En natuurlijk de schroefgaten in je mobo gebruiken voor het vastzetten.

edit:
typo
Als je het verhaal goed had gelezen dan was jouw verhaal zijn conclusie. Hier ging het om:
yet this is what the whole project is about, learning from the start and finishing with the ultimate water block
It's been one real eye opening article and Water Block 2 was a success. The fact this water block ran without problems using rubber bands, weak water pump, and cotton string is simply amazing. Of course these items need to be taken out of the loop and replaced with much stronger items, yet this is what the whole project is about, learning from the start and finishing with the ultimate water block (oh, and system) using all the professional tools I can find at fraction of the cost of commercial selling water blocks. I maybe insane for trying cotton string to hold a water block down, or using a rubber band to stop the water leaks, but I proved it worked without any problems, and that means water cooling can be built cheaply. Water Block 3 should hopefully be the next step up the ladder with a better water pump, new design and a real solution to clamping the piping better.
Mmm &%^$ dit was dus verderop al gezegd. Voortaan eerst de hele thread maar lezen en dan reageren.
Dit maakt de reaktie niet minder gemeend natuurlijk.
Waarom geeft ie dan niet een ECHT bruikbare oplossing ipv zo'n prutserige oplossing die wel kan, heel goedkoop is, maar niet aangeraden wordt... wat schieten wij er dan mee op?

Ik kan ook een review maken over hoe je je hele mobo ed. sealed, dus waterdicht maak en dat in m'n aquarium gooi, onder het nom, 'nou, het is goedkoop, cooled as de nete, maar ik zou het je niet aanraden, want het is helemaal niet praktisch (en me vissen raken d'r gestresst van).
Omdat het hierom gaat:
yet this is what the whole project is about, learning from the start and finishing with the ultimate water block
Blijkbaar vind ie het ook een leuk idee om alle tussenfases met ons te delen. Als je niet snapt waarom ie geen 'ECHTE' oplossing geeft, moet je hem maar mailen. Doe 'm maar de groeten van mij en zeg maar dat ik het een leuk initiatief vind :).
Ik ben eigenlijk niet zo vertrouwd met waterkoeling en ik heb er ooit al aan gedacht, maar ik zie het niet zo zitten omdat ik mijn PC regelmatig moet verhuizen. Maar binnenkort ga ik er toch aan beginnen denk ik.

Eerst en vooral wil ik dit even vragen; dat solderen, is met gewoon tin??

Mijn eerste "kennismaking" met waterkoeling was met een AMD K6 denk ik. Op de heatspreader had met een plastik kapje vastgezet met silicone. Het water kwam dus rechtstreeks in contact met de heatspreader. Linksonder pompte men water in en rechtsboven werd het water afgevoerd. Aan deze methode zijn dus nadelen verbonden, maar ook veel voordelen. De opstelling van toevoer en afvoer van water zijn ideaal denk ik:
1. Aangezien lucht in water stijgt, blijft het dus niet in de koelblok zitten.
2. Aangezien toe- en afvoer zo ver mogelijk uit elkaar liggen, wordt de boel beter gekoeld.

Met een Athlon is het dus uitgesloten dat water rechtstreeks in contact komt met de CPU. Ook dat kapje vastgezet met silicone betrouw ik niet zo. Nu zou ik mijn koelblok zo willen uitvoeren: wat als je een heatsink neemt zoals bijvoorbeeld een Alpha 8045 of een Swiftech MCX-C370. Daarop maak je dan een koperen kapje die je vastsoldeert aan de basis van die sinks want de basis daarvan is koper. Desnoods haal je enkele "fins" of pinnetjes weg om de toe- en afvoerbuisje beter te kunnen installeren. Dit heeft volgens mij vele voordelen aangezien er meer contact is met het water door de "fins".

Ik weet niet of dit al gedaan is, maar mij lijkt het wel beter dan het "bakje" die hier gemaakt is. Iemand commentaar?

edit:
oeps, ik heb gezien dat ruud! (boven mijn post) als zoiets gepost heeft terwijl ik dit aan het tikken was.
"...wat als je een heatsink neemt zoals bijvoorbeeld een Alpha 8045 of een Swiftech MCX-C370. Daarop maak je dan een koperen kapje die je vastsoldeert aan de basis van die sinks want de basis daarvan is koper."

lijkt me een goed plan. het princiepe ve waterblok is immers hetzelfde als een traditioneel koelblok, alleen met water ipv lucht. dus wil je zo veel mogelijk oppervlak waar het koel-medium langs kan stromen.
alle waterblokken die ik tot nu toe heb gezien hebben in verhouding tot luchtkoelers een (erg) klein oppervlak. je kan denken dat een groot oppervlak niet nodig is omdat water beter koelt dan lucht, maar dan is de koeling al met al niet veel beter dan met lucht.
-en- water -en- veel oppervlak zou een stuk beter moeten koelen.
een bestaande koperen luchtkoeler ombouwen tot waterblok lijkt me dan de simpelste manier.
En nog een bijkomend voordeel: de bestaande kopere luchtkoelers zijn al perfect uitgerust om op jouw CPU te plaatsen! Door bijvoorbeeld de Alpha PAL8045 om te bouwen, heb je dan een waterblok die je in de gaten (als je die hebt) op jouw mobo kan plaatsen zonder dat je jouw eigen gemaakte koperblok daarvoor moet uitrusten. Want ik zou niet weten hoe je daar moet aan beginnen!
BTW, gebeurt dat solderen nu met doodgewoon tin of niet?? Kzou er wel eens willen aan beginnen!
Allemaal kritiek hiero!

Maak het maar is! :Y)

Ik ga het ook een keer proberen denk ik zo, alleen dan idd wat beter en niet met draad om de proc heen enzo.
Dat is nou net wat ik heb gedaan :p

Gefreesd uit massief koper, 350 cm2 oppervlak.
plexiglas deksel. Spiraal idee. 1 cm coldplate, 2 peltiers.

Ben nu bezig met een 8m2 koperen radiator. costum made :p

edit:

LOL, grappig. Wie wil mag komen kijken, mail me maar. Neem wel een digicam mee want dan kan ik eindelijk wat pics online gooien.
"Zoals bekend is het effectiever om warmte af te voeren met water als medium dan met lucht."

Hmm.. Toch even een kleine opmerking.. Met waterkoeling voer je toch de warmte af via de lucht.. Het water wordt alleen gebruikt om de warmte te transporteren. Daardoor kun je via een radiator een groter oppervlak creeren om de warmte aan de lucht af te staan :)
dit is wat anders als zo'n dikker blok, met weerstand.
stond verbaasd te kijken dat met een dun laagje koper, en schotjes ofzo, dit resultaat werd gehaald ;)
maar volgens mij hebben ze het nog niet echt super belast....
Het lijkt mij dat er een paar 'foutjes' gemaakt zijn:

1) de uiteinden van de 2 buisjes liggen NAAST elkaar in het waterblok. het lijkt me dat ze zo ver weg mogelijk van elkaar moeten zitten, anders zit de hitte gevangen in het blok.

2) de methode van bevestiggen van de buisjes lijkt me erg iellig. Beter lijkt me de buisjes helemaal in het blok te laten lopen en ze dus op 2 punten te kunnen vastsolderen. Bij het ene buisje een opening aan het begin maken en bij de andere aan het eind voor een ideale flow.

Op dit item kan niet meer gereageerd worden.
