Shuttle AB30R i845 moederbord review

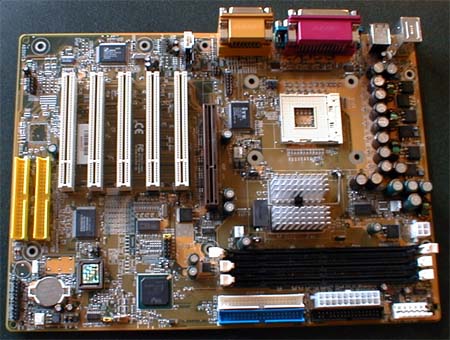

De mannen van Active Hardware publiceerden onlangs een review van het Shuttle AB30R moederbord. Deze plank is voorzien van de i845 chipset en beschikt over één AGP gleuf, vijf PCI sloten en vier USB poorten. De drie 168 pins SDRAM banken kunnen gevuld worden tot 3GB. Het geluid wordt verzorgd door de C-Media CMI8738 chip, welke ondersteuning biedt voor 5.1 speakerset configuraties. Daarnaast is er een Promise PDC20265R RAID controller aanwezig. In de BIOS kunnen diverse tweaks worden uitgevoerd. Zo is het mogelijk om de FSB tussen 100 en 166MHz in stapjes van 1MHz in te stellen. Ook is het voltage van de CPU core en de AGP gleuf bij te stellen. De prestaties zijn goed. Alleen het overclock-gebeuren is gemiddeld en de bijgeleverde software is slecht. Hieronder de conclusie:

While a bit timid in the Overclocking department, the Shuttle AB30R is still quite an interesting beast indeed. Its integrated RAID controller, and C-Media CMI8738 audio-chip make it very versatile, and make up for some of the weak points in its Overclockability. In the end, while many users will be enthralled by its many features, it weakness in the Overclocking department may make the AB30R somewhat less desirable to Overclocking fanatics.

Reacties (11)

[GrauweGans]

Dit bord is nu toch al hopeloos verouderd. Wie koopt er nou nog een i845-bord met SDRAM als je voor een paar gulden meer een DDR uitvoering hebt? De i845DDR zal binnen een paar weken op allerlei mobo's, ook van de goedkope merken, te koop zijn.

[Verwijderd]

Wij tweakers denken in het nieuwste van het nieuwste, maar er zijn natuurlijk zat mensen die niet eens weten wat DDR is. Voor hun geldt RAM=RAM en videokaart=videokaart. En daar komt bij dat het een goedkope upgrade kan zijn. Zo heb ik zelf ook een SDRAM bord besteld. Welliswaar een socket A, maar dat maakt niet uit voor dit verhaal.

Moet ik wel toegeven dat als je voor de upgrade gaat, dat je dan misschien een ouder mobo kan kopen. Maarja.. ook daar hebben de meeste mensen geen erg in.

[Randal Peelen]

Is het bij dit bord ook zo dat als je de FSB in stapjes opvoert je de PCI (en dus ook de AGP) bus ook opvoert , Dit is in sommige gevallen namelijk niet gewenst omdat vooral video kaarten hier niet tegen kunnen.
Het lijkt me trouwens een behoorlijk goed tweaker bord vooral omdat de northbridge al zo goed gekoeld is en omdat er een immense ruimte is om de CPU te koelen. Verder heeft dit bord alles wat je op een bord zou willen hebben, SDRAM is ook geen probleem want als je het goed tweakt gaat het makkelijk even hard als DDRAM (dat getweakt natuurlijk weer sneller gaat ).
Ik kan nergens een (geschatte) prijs vinden, deze zal wel vrij hoog liggen maar het is altijd leuk om te weten.

[Verwijderd]

Is het bij dit bord ook zo dat als je de FSB in stapjes opvoert je de PCI (en dus ook de AGP) bus ook opvoert

Ja, dit is bijna altijd zo aangezien je niet zelf je dividers in kan stellen. Alleen Abit heeft nu FixPCI geïntroduceerd, daarmee kan je FSB mee omhoog gooien en ook nog zelf je PCI-bussnelheid instellen.

[bogaards]

WOWIE, wat een onvoorstelbare partij ruimte om de socket heen! Daar kun je nog eens een mega cooler op zetten!
De rest van de Lay-out van dit bord is overigens ook prima (zolang je geen RAID gebruikt, dan wordt het wat minder, zie de gele ide-aansluitingen).

[bobsnl]

Idd veel ruimte om de socket maar dat heeft elk s478 P4-bord... alleen wat hier heel opvallend is, is dat de retension-module voor het koelblok hier is weggelaten.

[Red Cell]

Kan iemand mij vertellen waarom moederbord fabrikanten de laatste tijd de ATA 100 connectors helemaal onderaan het moederbord zetten.
Ik zal best lange ATA100 kabels nodig hebben wil ik hem bij m'n HD bovenin mijn Aopen HQ08 bigtower wil krijgen. Ik zit nog steeds te wachten op een moederbord die de connectors lekker hoog zoals bij de Asus A7V heeft zitten.

[Verwijderd]

Waarom zet je een HD helemaal bovenin? Zeker bij de kast die je opnoemt niet erg zinnig, lijkt mij. Je hebt notabene schitterende HD-bays, waar je nog eens een 80mm-fan in kwijt kan. Verder ben je met een moedernord a la A7V ook niet geholpen, een Ultra ATA 100 kabel is niet gek lang.

[Verwijderd]

Ik heb niet van die beste ervaringen met shuttle hot geef mij maar een duurdere asus of msi

en er zijn nog zat mensen die gewoon sdram willen hebben(omdat ze geen nieuw geheugen willen kopen)

[Verwijderd]

Jammer alleen dat de ontwerper de voedingsplug aan de verkeerde kant van het bord heeft gezet. SDRAM vlak in de buurt, evenals floppy en standaard IDE connecteren. Alleen het idee al!
