Chaintech 7KJD moederbord review

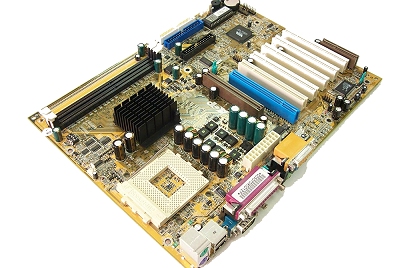

Het volk van X-Bit Labs heeft een stuk tekst geschreven over de Chaintech 7KJD. Dit is een plankje gebaseerd op de AMD 760 chipset, die alweer een tijdje meeloopt. Toch heeft dit model een vrij uniek ontwerp, het is namelijk het eerste moederbord met deze chipset dat maar uit vier lagen bestaat; alle andere varianten die op dit moment te koop zijn bestaan uit zes lagen. Door dit voordeel zou dit Chaintech plankje duidelijk goedkoper uit kunnen vallen dan zijn concurrenten. Toch is het bordje vrij compleet qua layout met vijf PCI, AGP, ACR en CNR. Ook het overklokken gaat vrij goed, een FSB van 153MHz is geen probleem. Wel zul je dipswitches moeten gebruiken om de multiplier aan te passen. Het bord is uitermate stabiel en kan ook qua performance erg goed meekomen:

If you are going to buy a DDR mainboard for an Athlon CPU in the nearest future, we would advise you to take a closer look at Chaintech CT-7KJD. This four-layer mainboard based on one of the today's fastest chipsets, AMD 760, provides an optimal combination of performance, stability and price. The board deserves to be called a well-done high-quality product. Although CT-7KJD doesn't have all the presently popular features, such as RAID controller or diagnostics system, but they aren't always that necessary for users that is why their absence can't be regarded as a grave drawback.

Lees meer

Reacties (20)

Verwijderd 4 juli 2001 12:50

Voor mij heeft dit board z'n naam waargemaakt.

Supersnel en vet overclockbaar

zie hier--->

http://gathering.tweakers.net/showtopic.php/170295

Verwijderd @Verwijderd • 4 juli 2001 21:26

Nou uit die tekst kan ik nu niet opmaken dat hij vet overklokbaar is! Alleen dat de gebruiker er tevreden mee is.

RG 4 juli 2001 10:34

Mag ik vragen wat wa aan ACR en CNR hebben? volgens mij hadden ze gewoon veel beter 2 extra PCI sloten erop kunnen monteren of wat Dimm slots extra ofzo. Ik heb nog maar zeer weinig van die kaartjes gezien en ik zie ze ook nog niet zo snel verschijnen...

dion_b Moderator Harde Waren @RG • 4 juli 2001 11:22

Normaal mee eens, maar in dit geval vind ik dat Chaintech een verstandig ontwerp gemaakt heeft-

Er is een limiet aan het aantal PCI sloten- 6 bij een 'gewone' chipset. Bovendien is voor die 6 sloten + de AGP maar 4 interrupts voorzien. Daarom kun je lang niet altijd 6 PCI kaarten+1 AGP kwijt, ook al passen ze er fysiek in.

De eerste PCI slot die normaal naast de AGP zit, deelt meestal daar een interrupt mee, en is dus als je performance je lief is niet te gebruiken. Bovendien willen AGP koelers vaak in de weg zitten. Om die weg te laten en er een ACR slot te zetten is geniaal- want dan hou je 5 bruikbare PCI sloten over, net zoveel als bij 6 PCI en geen ACR.

Dus je verliest niets met de CNR en ACR in deze opstelling. Wat je wint is de mogelijkheid voor OEMs om alle AMR/ACR/CNR troep die ze hebben erin te vrotten. Hier in Europa betekent dat meestal een brakke AMR modem (past in de ACR slot), maar in Azie is er veel meer te krijgen (ABIT CNR geluidskaarten etc.). Het is goedkoper om schijnbaar nutteloze slots op één ontwerp te hebben dan om de fabricage apart voor Azie en Europa/VS in te richten.

Het gebrek aan DIMM sloten heeft hier niets mee te maken. Het is een stabiliteitsissue met de 761 northbridge- alleen ABIT schijnt een manier gevonden te hebben om meer dan 2 stabiel te krijgen, maar voor de KG7 betaal je dan ook bijna het dubbele van deze mobo. Is kut, maar blijkbaar weinig aan te doen- zelfs ASUS heeft er maar twee op de A7M266. Dan kun je een speler als Chaintech het niet verwijten.

durkagain @dion_b • 5 juli 2001 02:30

Gigabyte heeft er 3 dimm banken opzitte...

http://www.tweakers.net/nieuws/16999

BalusC 4 juli 2001 07:48

Ik zie een paar condensatoren aan de uiteinden van het AGP slot... Bijna alle AGP kaarten hebben ook een uitsteeksel direct naast de connector, zou dit dan wel passen?

Verder heel mooi gedaan, een 4-layer PCB voor de AMD760 met DDR! Het is nu alleen nog even wachten op de Dual CPU versie

Turtle @BalusC • 4 juli 2001 08:34

Dan kun je nog lang wachten. Iedere processor heeft zijn eigen bus naar de chipset bij de 760MP. Dus veel banen te leggen, dus meer lagen nodig. Remember?
Ze hadden het zelfs over borden met 8 lagen voor de 760MP. Ik weet niet wat het nu uiteindelijk is geworden, maar 4 lagen redden ze nog lang niet.

Verwijderd @BalusC • 4 juli 2001 10:00

Het lijkt erop dat dat uitsteeksel precies tussen die condensatoren past. Daar hebben ze vast wel over nagedacht bij ChainTech.

Verwijderd 4 juli 2001 02:47

en wanneer komt deze op de nederlandse markt? Ik kon het ook in het artikel niet vinden. Lijkt me wel een goede en prijsbewuste keuze voor een mamaplank.

dion_b Moderator Harde Waren @Verwijderd • 4 juli 2001 02:49

http://www.tweakers.net/pricewatch/18785

- is er al dus, en voor een lekker prijsje ook (392,-)

Verwijderd 4 juli 2001 09:58

Nog 1 keer: dat kleine bruine kreng is toch AMR geen ACR?
Wel OK dat de CNR blauw is, itt dat bord met dat "omgekeerde PCI slot", waar het ding wit was.

bobsnl @Verwijderd • 4 juli 2001 11:11

Die blauwe is dus ACR en die bruine is AMR. CNR (Communication Network Riser) was ongeveer even groot als een AMR-slot.

Verwijderd @bobsnl • 4 juli 2001 19:21

Nuh-uh, volgens de tekst heeft het bord ACR en CNR. Dan zou die bruine CNR moeten zijn?

Verwijderd @Verwijderd • 4 juli 2001 11:11

Dat bruine ding helemaal achter op het bord (het kortste bruine ding dus) is een Audio Modem Riser, waar ik het nut niet zo van inzie eerlijk gezegd.

dion_b Moderator Harde Waren 4 juli 2001 02:46

Het is op wel meer punten een uniek plankje- het gebruikt een VIA VT8231 southbridge ipv de 686B- met V-link naar de northbridge. Het heeft ook een 5.1 kanaals sound onboard.

Erg interessant plankje- maar er is maar weinig over bekend (vooral hoe die geluid klinkt- noch deze review noch die in Digit-Life die een paar weken terug op T.net langskwam zei daar veel over, alleen dat het er is...).

bobsnl @dion_b • 4 juli 2001 11:15

Het is op wel meer punten een uniek plankje- het gebruikt een VIA VT8231 southbridge ipv de 686B- met V-link naar de northbridge.

De VT8231-southbridge 'ondersteunt' inderdaad V-Link. V-Link is een 266 MB/s link tussen VIA Northbridge' en southbridge's....V-Link kan niet zomaar worden toegepast op een willekeurige Northbridge van een andere fabrikant, zoals in dit geval de AMD 761.

TerraGuy @dion_b • 4 juli 2001 11:23

er is maar weinig over bekend vooral hoe die geluid klinkt

Ach, over het algemeen stelt het toch niet zoveel voor. Als je gewoon wat cheapo boxjes aan je pc hebt hangen om spelletjes te spelen en zo nu en dan 's een MP3tje van het net plukt, voldoet ob-audio wel. Maar iedereen die het een beetje interesseert wat hij in z'n systeem wil hebben, zal wel een aparte geluidskaart aanschaffen.

En aangezien jij graag wilt weten hoe die ob-audio klinkt, blijk je geinteresseerd te zijn, en voldoet het dus niet meer zo

Verwijderd 4 juli 2001 08:33

Heeft dit bord ook TwinBIOS? Da's best een handige feature voor als je wilt flashen en een beetje onzeker bent (zoals ik

). Kun je tijdens het opstarten op een of andere toetscombi drukken en je selecteerd dan een 2e BIOS chip.

jle 4 juli 2001 08:37

Alleen wel jammer dat er maar twee DIMM-sloten op zitten.

Voor een beetje geheugen uitbreiding vind ik 't aardig krap. Past meer bij Micro-ATX.

Voor de rest wel een leuk bordje.
