Door , , 36 reacties
Bron: X-Bit Labs

Na MSI, Abit en VIA is het nu de beurt aan AOpen om een rondleiding door één van haar fabrieken te geven. Bij X-Bit Labs kun je een verslag lezen van het bezoek, waarin met veel plaatjes wordt beschreven hoe dit bedrijf haar moederborden en CD-ROM spelers inelkaar zet. Qua moederborden zien we ongeveer hetzelfde verhaal als bij vorige uitstapjes; de kleine prut wordt machinaal gesoldeerd en het bevestigen van de grote onderdelen plus het testen wordt door mensen gedaan. Het assembleren van optische drives is ook niet echt spectaculiar. Kant-en-klare printplaten worden in de drive bevestigd en na een I/O test komt de case erop. Daarna wordt iedere drive individueel getest met een audio-CD alvorens ingepakt te worden. Wie meer wil lezen moet verder lezen bij X-Bit:

As you know AOpen, as any other mainboard manufacturer, offers a great lot of different boards, OEM and boxed, ATX and MircoATX ones, with different layouts and features sets. All of them are manufactured on one and the same factory, where I have just been. The conveyors and well as all holders are of adjustable size, which can be changed depending on the mainboard model currently made. During my factory tour, there were MicroATX AOpen MX34 mainboards produced. So, let's see how it all goes.

So, the PCBs arrive at the factory and get stored in the vaults. When needed, they are requested by the AOpen guys and brought packed into vertical wheeled holders from the vaults directly to the production line. So, a pack of PCBs is loaded into a special container - a starting point of the entire process.

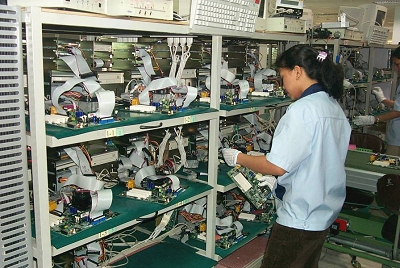

AOpen testbank
Moderatie-faq Wijzig weergave

Reacties (36)

Overigens...

Wat we hier zien van die moederbord bakken is in het begin zgn. SMT (Surface Mounted Technologie).

D.w.z. dat je een voorge-etst bord hebt met alle contactpunten en lijnen e.d., waarover een soort tin pasta wordt gesmeerd die alleen blijft zitten op de contactpunten. Daarop worden de SMD (Surface Mounted Devices) opgeplakt en later gaat ie dus door een oven waarbij de tin lijm smelt en het een permanente verbinding wordt.

Wat mijn punt is: Die oven is 180 ~ 200 graden celcius. En het duurt een minuut of wat voordat zo'n heel bord klaar is.

Waarom overleven die chips DAT wel, en een beetje overklokken waarbij je 80 graden haalt niet?

edit:

Type-O
ik denk dat dat komt omdat die hitte intern opgewekt wordt bij overclocken. Feitelijk branden de draadjes in de chip gewoon door ;) Dat meet je aan de buitenkant niet (alhoewel het daar wel warm wordt natuurlijk!) maar ondertussen is het kwaad al geschiedt.
Dat is ook niet helemaal waar...
Het is ook nog eens zo dat siliciumkristallen bij 160 graden hun interne structuur verliezen waardoor ze waardeloos worden als halfgeleider...
De draadjes in de chip branden wat langzamer door... electromigratie heet dat geloof ik :? dan slijten de banen waar de eletronen doorheen razen langzaam uit als gevolg van de grotere stroom totdat er of een kortsluiting of een onderbreking ontstaat. Maar dat kan jaren duren (gelukkig :))
Niet echt spectaculair? Nou ik zou er wel een dagje willen snuffelen hoor!! Rete interessant om te zien hoe dat nou allemaal gemaakt wordt.

Overigens is de tour niet helemaal compleet, ik zie dat ze met kant en klare PCB's werken... Die moeten ook ergens ge-etst worden....
De Componenten worden idd bij ruim 200 graden gereflowd=(gebakken in de oven). Alle componenten worden eerst voorverwarmd in diezelfde oven. Deze is vaak vrij lang en heeft verschillende temperatuur zones. zodat de componenten opgewarmd worden en niet in 1 keer een temperatuurschok krijgen.
Ook is bij elk component aangegeven hoelang ze bij welke temperatuur gereflowd kunnen worden (bv 10 sec bij 250 graden)
In die over is het 200 graden, is op zich niet zo heel erg veel....
Die hitte laat de tin op het bord smelten zodat het gesoldeerd wordt zegmaar, maar aan de binnenkant van die chip haalt ie natuurlijk lang geen 200 graden.
Als jouw chippie aan de buitenkant 80 graden wordt, doordat die minescule dingetjes aan de binnenkant aan het gaarkoken zijn kun je nagaan hoeveel hitte daarvoor nodig is! Dan is je chippie inderdaad aan het smelten...
Vergelijk het eens met een pannetje soep op het vuur... Die pan is gewoon gruwelijk heet na 2 minuten, terwijl die soep niet te pruimen is.
Stel je nu eens voor dat de hitte van binnenuit komt, de soep dus, en die soep is je pan dus tot 80 graden aan het verhitten in 2 minuten.....
Is een flink heet soepie!

(Ik weet dat soep niet heter wordt dan 100 Celsius,) hoewel....... Nee, niet hier, daar discussier ik wel ergens anders over....
Klopt, maar die bestellen ze bij een ander bedrijf. En ja, ik heb "niet echt spectaculiar" er neergezet omdat het er bij Abit en MSI bijna precies hetzelfde aan toe gaat. Natuurlijk is het maar een relatief begrip :)
Ander bedrijf ej?

Dat geeft je te denken over de verschillen tussen de merken :)
Ach joh, in Azië fabrikeert iedereen voor iedereen. ER zijn fabrieken zonder echte naam die voor tientallen fabrikanten de mobo's fabrikeren; als de ene overcapaciteit heeft en de ander een tekort is een deal binnen 5 minuten gesloten, etc.
Je eigen PCB's etsen is totaal andere koek dan het erop zetten van de componenten. Veel fabrieken laten dat daarom doen door bedrijven die daarin gespecialiseerd zijn.
Een bakker maalt toch ook niet zijn eigen meel?
Ik vraag me af hoe de arbeidsomstandigheden zijn in de werkplaatsen waar al die kant en klare onderdelen gemaakt worden? :>
Zuur denk ik. ;)
Als je al bij MSI, Abit en Via bent geweest, dan heb je het natuurlijk al wel een beetje gezien. Net zoals je bij Heineken, Grolsch en Bavaria bent geweest, dan weet je ook wel hoe het inelkaar zit. Neemt niet weg dat het wel kewl zou zijn om een keer een bezoekje te brengen aan zo'n fabriek. Misschien kunnen we eens een keer onder de tweakers gaan peilen of er mensen zin hebben in om bij zo'n soort fabriek langs te gaan. En natuurlijk wel een beetje in de buurt :)
Fab15 (toch?) van AMD in duitsland :9

dat toch in stutgard?
Ligt Fab15 toevallig langs een snelweg?, als dat zo is ben ik er wel eens langs gereden....enorm gebouw...
Dat etsen kan natuurlijk ook bij een ander bedrijf gebeueren. Uit besteding, wat denk ik in de meeste gevallen stukken goedkoper zal uit pakken.

Kijk als vergelijking naar een autofabrikant. Maakt die zijn eigenstaal voor zijn auto, nee die koopt ie in ;) .

Maar verdacht dat er zo veel rondleidingen zijn de laatste tijd.
Bij de meeste grote bedrijven geven ze redelijk vaak rondleidingen; het is meer dat we er nu nieuws over lezen dan dat ze vaker plaats zouden vinden, denk ik.
Een voorbeeld: Mommers PrintService / Via Systems te Echt.. ligt hier bijna om de hoek.. die bouwen alleen maar printplaten, waaronder de wat goedkopere shit maar vooral de hele dure zooi zoals Cisco printplaten voor 30.000 piek per stuk enzo... (Best grappig, platen die urenlang door lasers worden beschoten, cyanide baden en vooral heel veel koper ;) Printplaten bouwen is best wel gespecialiseerd gedoe en de multilayer platen (zoals voor veel mainboards tegenwoordig) worden meestal gebouwd door gespecialiseerde bedrijven.


AOpen is toch al zo'n bedrijf dat zelf onder 200 verschillende namen opereerd en die kopen bij minstens net zoveel bedrijven hun apparatuur. Als je een palet CD-ROM spelers koopt en je gaat ze allemaal openschroeven dan kom je best grappige dingen tegen... waarschijnlijk loop je 3 verschillende printplaten tegemoet oid.
ik vind het niet echt spectaculair. Iedereen weet hoe een mamaplank eruit ziet en de onderdelen zelf worden gewoon ingekocht.

Alleen het ontwerpen en testen (en dat krijg je dus niet te zien) is technisch gezien interessant. Hoe zien de clocksignalen eruit, hoe worden bugs voorkomen en genezen, zijn er nog interne documenten over de werking van verschillende chipsets, welke chips voldoen niet aan hun specs. Zijn er lange duur testen (jaren?) etc etc etc. Hoe zorg je voor compliance met allerlei hardware fabrikanten.

Deze rondleiding vind ik dus niet echt interessant.
Leuk om te zien. Dus die vrouwen hebben mijn cd-romspeler in elkaar gezet en heeft dus dat productieproces doorlopen. Best geinig eigenlijk.
En wie durft er nu nog te zeggen dat de IT wereld een mannenwereld is ;)
Vrouwen kunnen zich in het algemeen veel beter concentreren en zijn veel preciezer (vandaar altijd dat gezeur??? ;) ...

Dus vandaar al die vrouwen...
Niet vergeten, ze hebben ook meestal kleiner vingers, een must voor het plaatsen van componenten...
Daar heb je zoiezo gelijk in. Bij het bedrijf waar ik werk (ook een mobo-fabrikant btw) zitten er ook meer vrouwen dan mannen op de soldeerafdeling. :)
De IT zeker wel... De electrotechniek daarintegen.... :)
tekst: "Het assembleren van optische drives is ook niet echt spectaculiar. Kant-en-klare printplaten worden in de drive bevestigd en na een I/O test komt de case erop. Daarna wordt iedere drive individueel getest met een audio-CD alvorens ingepakt te worden."

Wat ik dan niet begrijp is waarom een CDrom speler dan nog altijd meer dan Fl. 80,- moet kosten. Als het zo'n simpel process is....dan kunnen ze toch ook voor veel minder over de toonbank. (Of is de CDrom divisie de afdeling waar zwaar geld gemaakt dient te worden om betere mobo's te kunnen ontwerpen).
Kant en klare printplaten wil niet zeggen dat deze goedkoop zijn. Tevens de kwaliteit van deze printplaten kan je natuurlijk naar eigen wensen hanteren.
en dan nog wat gratizz spulleties als promotiemateriaal mee nemen
Het binnenwerk van CD-ROM drives zijn bijna altijd van Sanyo of Ricoh. Die maken dus de binnenwerken en AOpen en andere bedrijven gebruiken die binnenwerken. (er zijn ook nog meer bedrijven die binnenwerken maken)
Lijkt me erg gaaf om daar eens rond te lopen en te zien hoe alles in zijn werk gaat.
Doe mij maar rondleiding van nVidia, ik wil es hoe de G4 er uit zien en of ze alain technologie gebruiken.... X-filey..
G4=motorola

Maarreuh.....nog interessanter is IBM natuurlijk......SoI.....enzovoort.
zou nu ff wat gratis posters & stickers voor je mobo, of op je pc mee nemen.\
Hehehe... Dat hoeft niet echt :)

Ze zijn overigens wel goed met 'Hand-werk' :D
