Door , , 0 reacties
Bron: HardOCP

De mannen van HardOCP hebben enkele weken geleden een bezoekje gebracht aan de fabriek van VisionTek om te kijken hoe een GeForce3 kaart in elkaar wordt geknutseld. Hierover hebben ze een interessant artikel geschreven wat begeleid wordt door een stapel plaatjes en zelfs een klein filmpje. Het artikel begint bij de BIOS flash machine en gaat dan door naar de voorraad schuur, het SMT soldeer apparaat en dan richting de fase waarin de grotere componenten zoals de GeForce3 chip en het geheugen geplaatst worden. Als laatste wordt de kaart lekker bruin gebakken in een oven en wordt ie in een testsysteem gestopt om te kijken of alles werkt. Hieronder een stukje over en een foto van de SMT machine:

After the solder paste process has been approved on a PCB by PCB basis, it will go to the SMT machine. This is quite easily the most impressive piece of equipment you will see in a factory such as this. It sounds like a machine gun and is quick as lightning, but don't take our word for it, SEE FOR YOURSELF. (5.5MB MPEG download. Please right click the link and then click "Save Target As".)

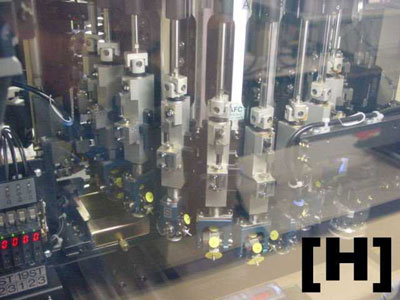

I highly suggest downloading the MPEG, as it will help you understand exactly what this machine does. What happens is that the robotic tools pick up the SMT device to be placed, this could be a resistor or some other small component, and it seats it into the the appropriate area where the solder paste has been laid. In the MPEG, you can see four cards being done at one time. The first picture is a stop motion from the MPEG that shows the arms that punch the SMT devices down onto the card. The second picture shows the blacklight used in the machine to image the placement of the devices to the monitor. Excuse the out of focus pics on the third and fourth ones. They show the front of the machine and a monitor close-up. What you see on the monitor is the actual device that has been set in the paste. It "looks" to make sure it is not seated out of specification. If it picks up something that is not right, it will alert the operator of the equipment.
