Door , , 48 reacties
Bron: FrostyTech

Bij FrostyTech is vandaag een review verschenen over een van de meest bijzondere heatsinks die momenteel verkrijgbaar is, de CNPS3100-Gold. Deze heatsink bestaat uit 50 koperen plaatjes die in een waaiervorm zijn geplaatst. Als koeler wordt niet, zoals gebruikelijk, een 60mm fan gebruikt die op de heatsink gemonteerd wordt, maar een 80mm fan die met behulp van een houder boven de koeler gehangen kan worden. Het resultaat van deze unieke aanpak mag er volgens de reviewer best wezen: een stille koeler die mee kan komen met lawaaierige high-end koelers kan voor sommige mensen een uikomst zijn:

The GlobalWin WK-38 with its powerful and very noisy fan is less of a performer then the Zalman CNPS3100, which in the normal mode where all our tests took place, produced less sound then the power supply.

The lure of a pure copper design, coupled with the perfectly flat, and razor-smooth base of this machine milled finish indicates the level of quality devoted to this cooling solution. It is rare to see a truly unique cooling platform available to consumers these days, and it is even much more of a pleasure to see one so carefully designed, built and though out.

The CNPS3100 is an excellent choice for any computer where noise may be a concern. At about $40USD, it comes equipped with a 80mm fan, copper fins, and a small amount of thermal compound. So long as your case will allow the mounting of the fan over the processor, you can use this heatsink. If you're looking for a quiet cooling solution, look towards the Zalman CNPS3100.

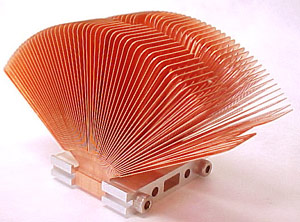

Zalman CNPS3100-Gold heatsink

De site van Zalman is trouwens best een bezoekje waard. Naast varianten van de bovenstaande koelers hebben ze ook leuke (o.a. koperen ) heatsinks voor videokaarten en een paar andere low-noise spullen.

Moderatie-faq Wijzig weergave

Reacties (48)

+ stijlvol uiterlijk
+ redelijk goedkoop
+ stil (groot koeloppervlak, hoge efficiŽntie)
- zwaar
- groot (past moeilijk in microATX?)

Conclusie > WANNAHAVE

(edit: ja voor goede koelers ben je dat al snel kwijt. Kijk eens op oc-shop.nl)
Redelijk goedkoop :? Vind jij ruim 100 gulden redelijk goedkoop voor een cooler?

Verder ben ik het helemaal met je eens zeker een mooi ding.

Maar als je een microATX kast koopt zal je waarschijnlijk ook niet zo'n cooler kopen.

<Hier moest hij dus staan>
+ stil (groot koeloppervlak, hoge efficiŽntie)
Hij lijkt een groot koeloppervlak te hebben, maar als ik zo kijk naar de de afstand tussen de koelvinnen op het punt waar ze bij elkaar komen, dan voorzie ik toch enige problemen op den duur: De afstand is zo klein, dat lucht zich daar nauwelijks tussendoor zal bewegen. Daarbij zal stof/vuilophoping, naar verwachting, snel tot verdere afsluiting van de tussenruimtes zorgen, zodat airflow daar dan al helemaal onmogelijk wordt. Dus schoonmaken (blazen?) zal regelmatig nodig worden om optimale koeling te behouden, dunkt me, maar met zo'n vorm en smalle tussenruimtes lijkt me die klus ook nog eens een crime worden.

edit: quote toegevoegd.
Ik denk dat als je zoveel stof in je kast hebt rondzweven dat je heatsink verstopt raakt, je waarschijnlijk al veel meer problemen hebt.
Daarnaast zorgt de fan ook voor redelijke circulatie, dus zal er minder snel stof tussen komen.
Het koeloppervlak is misschien wat minder groot dan het in eerste instantie doet vermoeden, maar de lucht zal meestal toch al opwarmen langs de koelribben voordat het bij het samenkomingspunt van de ribben aankomt, en daar al amper meer koelen.
Ik denk dat als je zoveel stof in je kast hebt rondzweven dat je heatsink verstopt raakt, je waarschijnlijk al veel meer problemen hebt.
Dan heb ik vast en zeker grote problemen. Na een maand begint zich al aardig wat stof en troep te verzamelen in mijn kast, die open staat. Ik geef toe, dat ik wat vaker mag stofzuigen, tapijt heb liggen, sigaren rook en een hond heb rondlopen ("ik ben Malle Pietje niet" :) ), maar juist die ventilatoren trekken alle rotzooi naar zich en de koelribben toe. Ik kan iedereen aanraden om ieder kwartaal z'n case te openen en alle 'luchtwegen' (in- ťn uitgaand), ventilatoren (ook van je voeding), roosters en koelribben, eens grondig te inspecteren, schoonblazen, uitzuigen en reinigen met wattenstaafje en zuivere wasbenzine (wel de stroom van je kast halen!).

Bij een normale heatsink laat zich dat allemaal nog redelijk gemakkelijk doen, bij die waaier wordt het een stuk lastiger.
Als ik dit ding zo zie lijkt hij nogal groot, volgens mij past hij niet in zo heel veel bakkies.

* 786562 Quibus
Als je nu eens op[ het linkje naar de review zou drukken he....

The Zalman CNPS3100 FHS

Model: CNPS3100
(50) 0.3mm thick copper fins.
80mm fan case-mounted
Fan Dim: 20x80x80mm, 12V, 2.04W
FHS Dimensions: 100x52x65mm LxWxH
Weight: 296 grams
Surface area: 2.8m2
Thermal resistance: 0.35C/W
Machine milled base
Made & Sold by:
Zalman Tech Co.
Cost: ~$40USD
Ze hebben het hier over de GOLD, maar dan moeten ze die wel laten zien! Die ziet er namlijk veel kewler uit dan deze, check deze link! Daar kan je hem vinden: http://www.zalman.co.kr/english/product/cnps3100g.ht m

Verder hele gave cooler maar toch vind dat een Alpha met dubbele Delta fans toch gaver is!

( Heb ik dus...Athlon 700@1000 )

Maar die is wel net een stofzuiger :r
Je hebt gelijk! En die Gold versie heeft dus echt een laagje goud over het koper heen.
http://www.zalman.co.kr/images/pbimages/3100g1.gif

Als je een case-mod hebt met een venster, moet je die gold versie eigenlijk wel nemen. Koper oxideert namelijk en krijgt op den duur een vieze groen-bruine kleur en koperpoets lijkt me geen optie bij deze heatsink ;)
Grappige koeler. Maar zijn die koperen plaatjes los te bewegen??? Dan denk ik toch wel dat je een probleem krijgt met je airflow langs deze koeler.
Als je de test eens goed bekijkt dan kan je op een van de laatste plaatjes zien hoe deze koeler wordt geinstalleelt, met de koeler dus aan de zijkant zodat hij de lucht langs de koperenlamellen blaast.
Haha, ziet er echt cool uit, mooi als je een venstertje hebt!
Lijkt me ook vrij compact onderaan, zodat je tussen je condensators :( toch een sink met een aardig oppervlak kan proppen..

[..]Overbodig? Die mag je uitleggen..|oeps[/..]
Als je een moederbord hebt die aan de huidige specs voldoet dan moet dat geen probleem zijn. :*)

Maar ja, niet iedereen ( lees: ik ) heeft dat!
<Edit>
Verkeerde posting :(
</edit>
transistors :(
condensators :)
Als ik hem zie denk ik: Wauw !!!

Als ik naar het ontwerp kijk en daar kritiek op moet leveren dan kan ik dat niet. Hij ziet er gelikt uit, ik vraag me alleen af hoe dat ophangsysteem voor die 80mm :P :P grote fan eruitziet en hoe hoog dat dat in totaal word... :?

Volgens mij is het ook nog een hele zware koeler, en denk maar eens na, in plaats van de 60 mm een 80 mm die nog zwaarder is. Dankzij de vreemde ophanging krijgt hij een flink hefboom effect.

Al met al moet ik zeggen, ik heb een Silverado in backorder, jammer dat deze nog niet aan mijn neus voorbij is gegaan, misschien had ik deze gekozen.

(Iemand een idee waar deze te krijgen zijn?)

Alleen dat hefboom effect vind ik maar gevaarlijk.
Als je de arm lang genoeg maakt, dan kun je zelfs met een gewicht van 100 gram enorme schade aanrichten. Denk aan het principe van de betonschaar. }>
Weight: 296 grams
Surface area: 2.8m2
Op een van de plaatjes zit hij op een slot A, kan niet eens meer een koeler op !!!

Tenminste zo lijkt het, maar hij past wel erop, hij komt erboven te hangen, met wel een heel fijn systeem ! Mooi afgewerkt.
Hij zit niet op een Socket-A, maar op een slot1-to-(FCPGA)Socket370 converter..en ze laten zien dat hij niet echt geschikt is (of nouwelijks) voor dat doel. In normale socket(A/370) moederborden heb je dat probleem niet want dan staat de fan RECHTOP.
Ik heb hem al geruime tijd, helaas zie je hem niet door mijn venster
omdat die 8cm koeler er boven hangt. Voor de rest heeft hij inderdaad
dusdanig weinig ruimte nodig dat hij zonder problemen in ieder geval
op een Asus A7V133 of K7T Pro 2a of Turbo(-R) past.
Staat in de review een Thermal Resistance van 0.35C/W, maar dat is
het geval als je de 8cm fan op 5 volt zet. Met de fan op 12 volt haalt ie
volgens de Zalman site 0.28C/W ! :)
das wel een mooie C/W waarde!

Maar ik vraag me af in hoever je dat soort waardes kan vertrouwen. beter is het om de C/W waarde te bepalen aan de hand van je eigen metingen. dus aan de hand van je Delta T en het aantal watts wat je CPU afgeeft.

0.28 is trouwens wel al 2x zo goed als een SuperOrb,
Nu nog ťťn ding: Waar haal ik dit geval? Als het even kan in NL (rest van europa gaat ook nog wel). Ik heb namelijk niet zo'n zin weken op zoiets te wachten....
Ik heb er vorige week een besteld bij http://www.pcmods.de . Koperen uitvoering was 104.80 DM (= Fl 118,11) in totaal inclusief bezorging.
wie bevestigt volgende berekening ?

50 paar fins met voor en achterzijde van 20mm x 65 mm =
50*2*2*20*65=260000mm2=2600cm2=26dm2=0.26m2 ?

hoe zouden ze aan .28m2 komen?
en ik reken de gaten nog niet mee :)
misschien is het wel 20,4mm x 64,4mm dan zal de uitkomst wel wat hoger uikomen
Is alleen niet echt nieuw, heeft al meerdere keren in GoT gestaan ;)
[...]typen blijft moeilijk[/...]<div class=r>[Reaktie gewijzigd door [FAF]Sick Nick]</div><!-- end -->
[...]typen blijft moeilijk[/...]

als je dat er nou niet in had gezet dan had ook niemand gezien dat je je bericht had ge-edit.

Wel eerder op tnet gestaan ja ach hoeveel geforces hebben we nu al voorbij zien komen? Dit is gewoon een op zich zelf staande review.
