Zelfbouw-PC op Tom's Hardware

Wellicht is het zelf bouwen van een PC voor een groot aantal bezoekers alhier reeds gesneden koek. Maar voor wie dit nog nooit zelf gedaan heeft en graag een aardige stap-voor-stap handleiding (mèt illustraties) wil hebben is een bezoekje aan Tom's Hardware Guide zeker de moeite waard!

Tom doet uitgebreid uit de doeken hoe je een PC in elkaar knutselt, en meer nog - en da's ook voor de 'gevorderde' Tweaker interessant - hoe je de benodigde componenten uitkiest. En last but not least: ook het overclocken komt aan de orde! Tom kiest voor een systeem gebaseerd op een AMD TBird 800MHz, en bouwt dit stap voor stap uit tot een werkend systeem onder de noemer 'Highspeed luxury for little money' .

Our Tom's Hardware PC is a powerful machine for all applications: MPEG 4 encoding, video editing, 3D gaming or office applications - nobody else offers such quality for a mere $995. Putting together the PC requires about 60 minutes; software installation takes about the same time. The motherboard is quite versatile, allowing larger modifications of core voltage and clock multiplier.

$Tom\'s DHZ$

Een aanbevelenswaardig verhaal voor eenieder die van plan is om zelf (weer) eens aan 't knutselen te slaan. Bovendien een goed voorbeeld van een behoorlijk doordachte configuratie, en dat is natuurlijk ook interessant om eens te bekijken! Tom roept dat 't hele systeem voor $995,- te bouwen is, dus dat is zeg maar zo'n 3000 Florijntjes, een heel 'normaal' bedrag voor een actuele PC, maar dan wèl eentje die 't één en ander kan!

Eén laatste advies: hou Tom's Hardware in de gaten, want dit verhaal gaat nog vervolgd worden - de volgende keer is de videokaart het hoofdonderwerp. Maar dat zal hier ongetwijfeld op tijd worden medegedeeld en samengevat. Thanks Elmbo voor de hint!

Lees meer

Reacties (55)

The_Holy_Jampot 17 januari 2001 13:27

ik was zelf benieuwd welke onderdelen hij gebruikt had, dus ik heb ff gekeken. Hij verteld alleen dat ie een thunderbird 800 gebruikt (ja weet ik, staat ook in de newspost) en een a7v moederbord en een soundblaster live. Van alle andere onderdelen noemt hij niet wat voor een het is. Van de videokaart zegt ie bijvoorbeeld alleen agp graphics card. Beetje raar dat hij wel de prijs van het totale systeem noemt maar niet alle merken/types van onderdelen.

TheGhostInc @The_Holy_Jampot • 17 januari 2001 13:31

Enigste wat ik zo kan bedenken is dat Tom zich een beetje afzijdig wilde houden van de daadwerkelijke aanschaf.
Als ze daar een post neer zetten met alle onderdelen en prijzen, dan zal de fabrikant dat denk ik merken in de omzet, tewijl dat misschien niet eens terecht zou zijn.

* 786562 TheGhostInc

Dawai @The_Holy_Jampot • 17 januari 2001 13:46

Van de videokaart zegt ie bijvoorbeeld alleen agp graphics card. Beetje raar dat hij wel de prijs van het totale systeem noemt maar niet alle merken/types van onderdelen.

Euhm, dat zegt ie toch wel

http://www.tomshardware.com/howto/01q1/010115/p csystem-01.html

Zie je bijvoorbeeld dat de graphics card een GF2 GTS is...

mth 17 januari 2001 13:32

Een PC in elkaar zetten in 60 minuten is toch wel optimistisch. Ik trek er meestal een middag voor uit. En als je het nooit eerder gedaan hebt duurt het langer.

Als je een hele PC aan onderdelen koopt is de kans ook best groot dat je met een defect of verkeerd onderdeel terug moet naar de winkel. Ik heb twee PCs in elkaar gezet voor een vriend, bij de eerste zat er een barst in de kast en was de harddisk write protected (dat meldde fdisk tenminste, geen idee hoe dat kan), bij de tweede hadden we een te kleine harddisk gekregen.

Zelfbouwen is tegenwoordig wel iets makkelijker dan vroeger. Bijvoorbeeld IDE kabels worden zo gemaakt dat je ze er niet verkeerd om in kan prikken. En configureren via het BIOS kost minder tijd dan het nalopen van dip switches of zelfs jumpers.

Verwijderd @mth • 17 januari 2001 14:02

Bijvoorbeeld IDE kabels worden zo gemaakt dat je ze er niet verkeerd om in kan prikken

aan een kant van de kabel zit een rood lijntje. die moet aande kant van de voeding bij cdroms en harddisks. bij floppy's he je dan weer vaak uitzonderingen die juist weer adnersom zitten, sja t word er niet duidelijker op maar ach.

trouwens het is niet erg alss je bv de floppy verkeerd om zet. sal je de pc opstart en het lichtje van de floppy blijft continu branden dan heb je hoogst waarschijnlijk de voeding verkeerd om.

die beveiliging is trouwens niet altijd handig. soms heb je rara/afwijkende moederborden die dan weer een andere beveiliging hebben of geen. bijvoorbeeld de beveliging van "het missende pinnetje" als je een kabel hebt met die beveiliging (dus zonder pinnetje) en een mobo zonder beveiliging (dus gewoon met alle pinnetjes) dan past t niet!!!! nee dat is handig

mth @Verwijderd • 17 januari 2001 14:24

Klopt, rode lijntje is pin 1. Maar het is soms een heel gepuzzel om op het moederbord de gedrukte "1" te vinden. Niet alle fabrikanten houden zich aan conventies als "pin 1 aan de kant van de voeding", dus daar vertrouw ik liever niet op.

Je bedoelt denk ik de data kabel verkeerd om, als je de floppy voeding verkeerd om doet (bijna onmogelijk vanwege de stekker) dan wissel je 5V en 12V om, dat lijkt me vrij ongezond. Bij floppy (en IDE) data kabels zijn alle oneven pinnen aarde, doordat je /busy aan de aarde legt gaat inderdaad het floppy ledje branden (bij sommige drives alleen als er een disk in zit).

Ik heb ook wel eens problemen gehad met incompatible beveiligingen. Of nog erger: foute beveiliging, zodat je de kabel er alleen maar verkeerd om op kunt zetten (Sony floppy drives van zo'n 3 jaar geleden). Dus zorg dat je altijd een scherp mesje bij de hand hebt als je een computer in elkaar zet!

Edit: correctie: de oneven lijnen zijn aarde.

Bluestorm @mth • 17 januari 2001 23:32

Daar kwam ik gisteren dus ook achter... Die sony dingen hebben de uitsparing aan de verkeerde kant...
(gelukkig had ik nog een Floppy kabel zonder nokjes liggen

)

Dan heb je ook nog onzinnige beveiligingen, zoals een mitsumi FDD die de uitsparing aan beide kanten heeft. (

)

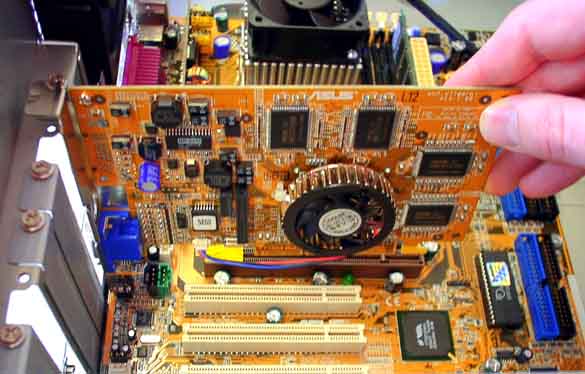

Iets wat bij mij trouwens weleens verkeerd zit, is de AGP kaart. Die vergeet ik bijna altijd de eerste keer helemaal door te duwen.
(Al is een pc bouwen waarvan de voeding achteraf stuk blijkt te zijn een heel stuk frustrerender

)

Yokozuna @mth • 17 januari 2001 15:57

Ja maar je doet het wel erg traag als je een pc in minimaal 60min (!) alleen al in mekaar moet bouwen.
Dat is een klusje van 20 minuten, alleen vaak zijn er wel wat foutjes die opgelost moeten worden.

Maar die kun je steeds sneller opsporen met bv. leds. En de handleidingen zijn erg duidelijk de laatste tijd, vooral die van Aopen.

Maar een pc in elkaar zetten is echt niet zo moeilijk, en tegenwoordig worden de bios-instellingen vaak automatisch al goed geconfigureerd.

Ralph Smeets @Yokozuna • 17 januari 2001 16:01

quote uit je profiele:

Beroep Krantenjongen en Assembleur

Ik ben het met je eens dat 'n PC in 20 minuten in elkaar kan worden gezet door 'n ervaren assembleur, maar als het je eerste keer is? Dan is in mijn mening 60 minuten heel erg optimistisch!

schaduw 17 januari 2001 13:28

al kan je bij het kopen van een compleet systeem (in losse onderdelen) er beter toch maar een monitor bij kopen

ook wel essentieel: er wordt niet verteld dat je de voedingskabel van de CPUkoeler vast moet maken aan het moederbord... je zal het maar vergeten!

en het lijkt of het mobo direct op de backplate wordt vastgeschroefd... kortsluiting!!!

ik zit weer gewoon te miere(n)neuken, maar voor een beginner zijn dit toch wel belangrijke dingen om te weten!!!

Yokozuna @schaduw • 17 januari 2001 15:54

Precies, als ze het vertellen moeten ze het wel goed doen. Voor je mobo moet je bv. eerst schroefjes vastmaken of de bevestigingsplaat, en daar vervolgens het moederbord opschroeven. Het is dus helemaal niet compleet wat er staat.

Lijkt wel een artikel van de ComputerIdee

zonoskar @Yokozuna • 17 januari 2001 22:31

Als je goed kijkt zie je dat de kast nokjes heeft in de plaat waar het mobo op komt zelf. Daar hoef je geen nokjes meer in te draaien.

Vrieskist @schaduw • 17 januari 2001 15:41

eeuhm hoe moet het anders dan ?
gewoon schroefje in het mobo toch ?

als ik het fout heb zeg het dan ff, doe ik dat niet verkeerd ik de toekomst

Verwijderd @Vrieskist • 17 januari 2001 15:51

gewoon schroefje in het mobo toch ?

ja, wel met een schroefje, maar niet direct op de backplate.
In de backplate komt een zogeheten busje, zeg maar een schroef-verlengstuk. zorry, maar ik zou niet weten hoe ik dat anders moet omschrijven; het heeft gewoon een schroefdraad, zodat je hem in die plate kan schroeven, en aan de binnenkant zit weer een schroefdraad, zodat je er een schroef in kunt draaien.
op dat busje komt een isolatorringetje (of dit zit al op het moederbord zelf), en dan het moederbord, wat vastgemaakt wordt met een schroefje.
voordeel van dit geheel: zo is er geen electrisch contact tussen het bord en de kast.

het kan zijn dat er ook iets andere systemen zijn, maar alle comps waar ik aan gesleuteld heb, hadden het zo

edit:
typefoutje.
ow, en ralph is me ondertussen voor

Ralph Smeets @Verwijderd • 17 januari 2001 15:56

99 van de 100 moederborden die ik heb gezien in m'n studenten-bijbaan als TD medewerker bij ParaDigit wilden het liefste geaard zijn. If not, dan had je om de haverklap 'n crash!

Dat is misschiens anders nu (vier jaar later), hoewel ik dat betwijfel!

Vrieskist @Verwijderd • 17 januari 2001 18:54

Jonges harstikke bedankt hoor !!

jammer dat mensen vragen altijd laag modden

Ik denk dat dit sommige mensen nog een beetje meer info geeft (de newb dan, like me

)

Dus eigelijk zou het +1 behulpzaam moeten zijn

Ralph Smeets @Vrieskist • 17 januari 2001 15:45

Bij de kast krijg je 'n zootje afstandbusjes. Het ene eind van het busje gaat in de backplain en op het andere eind maak je je mamaplank vast.

Je moet echter goed opletten waar je de busjes op de backplain plaatst, want er zitten veel meer bevestigings gaten voor afstandsbusjes op de backplain dan overeenkomstige gaten op het moederbord.

TheGhostInc 17 januari 2001 13:20

Dit is toch erg handig voor de mensen die pas beginnen met het bouwen van PC's.
Denk dit vooral zal zorgen voor wat extra rust op de forums, want dit soort vragen komen toch elke keer weer terug, hoe goed je het ook uitgelegd hebt in een vorige thread.

* 786562 TheGhostInc

Verwijderd 17 januari 2001 13:27

Tom roept dat 't hele systeem voor $995,- te bouwen is, dus dat is zeg maar zo'n 3000 Florijntjes, een heel 'normaal' bedrag voor een actuele PC, maar dan wèl eentje die 't één en ander kan!

$995,- is ongeveer 2400/2500,- dus wel een stukkie goedkoper.
En de nederlandse prijzen schelen ook niet zoveel meer van de amerikaanse door de concurrentie dus dat zit ook wel goed

Dawai @Verwijderd • 17 januari 2001 13:49

Wel rekening houden dat er geen monitor bij zit...

VROEM! @Verwijderd • 17 januari 2001 15:28

Normaal gesproken kun je de dollars keer 3 tot 3.5 doen om tot de hardware prijs in NL te komen. Het is dus iets meer dan een ruwe koersomrekening.

actieman 17 januari 2001 13:40

http://www.tomshardware.com/howto/01q1/0 10115/p csystem-05.html

kijk eens op het eerste plaatje hoeveel thermal compound erop (lijken te) kwakken

damn ze hadden hier beter nog wat nuttigs over kunnen zeggen ipv alleen "sufficient".
Dit is wel erg veel... Doet niemand dan z'n vinger in een broodzakje om het zo goed te verdelen

Het was * 786562 actieman

[edit]
Vreemde manier van mobo in de kast zetten gebruiken ze trouwens: eerst alle zooi uit de kast slopen zoals drive bays en power supply en dan gewoon het mobo rechtstreeks in de kast zetten.

ik haal meestal gewoon de mobo plaat er uit en zet daar het mobo dan, buiten de kast, op. Heb je veel meer ruimte

Wat je ook nooit moet vergeten bij bouwen van pc (vooral 's avonds):
zo'n mini mag-lite, reuze handig om nog wat dingetjes in de kast goed te belichten

Ralph Smeets @actieman • 17 januari 2001 15:27

'k weet niet, maar als ik zo die foto's bekijk, krijg ik het idee dat de backplain vast zit. Dat soort kasten ben ik zelf alleens eerder tegenkomen..... 'k haat dat soort kasten trouwens.

Verwijderd @actieman • 17 januari 2001 23:16

maglite is wel handig, maar ik heb gewoon een TL-lamp onder m'n bureau geschroefd! Heb je nog beide handen vrij ook

InterCC 17 januari 2001 14:14

$995 is wel weinig voor dat systeem. Volgens mij zijn de prijzen dan ook aan de lage kant bvb:
System Memory 256MB PC133 SDRAM $83.00

Dit is omgerekend zo'n F210,- en dus veel te weinig om gewoon ff te halen. Hij had dat gedeelte wel wat subtieler aan kunnen pakken

Biff @InterCC • 17 januari 2001 17:51

Wel een aardig artikel met mooie foto's. De prijzen zijn in de US wat lager, ik denk dat zo'n systeem hier wel iets duurder is. Ik vind het artikel wel een beetje op 2 gedachten hinken; zowel goedkoop als 'droompc' zijn relatief begrip. Je zou nog wat centen kunnen besparen door het Asus-bord te vervangen door een MSI, de 3com NIC door een Realtek, en de GeForce door een twinview MX. Kun je meteen ook een 1.2 Ghz betalen, wat me behalve voor pure game PCs een betere investering lijkt. Verder vreemd om een kast met relatief zeldzame brackets ipv ingebouwde sleden te gebruiken voor de voorbeeldfoto's.

MetalStef

17 januari 2001 14:25

Tom vermeldt in pagina 2 van het verhaal heel gedetailleerd wat voor spullen hij gebruikt (dus het staat er echt) en ik heb dat hieronder maar eens neergekwakt. Ik heb ook eens op de site van een bekende winkel gekeken wat zo'n setje daar kost:

489 Asus A7V
409 T-bird 800
99 Goeie cooler
359 256MB PC133
169 Miditower 300W
749 Asus V7700 32MB
509 IBM DTLA-307030
309 Toshiba DVD
159 3Com 10/100 NIC
159 SB Live value
94 Mouse/Keyboard
39 FDD
f.3543,- Totaal

Dat is aanzienlijk meer dan de genoemde $995,- doet vermoeden. Ik heb expres de prijzen bij één zaak vandaan en niet in de pricewatch gekeken wat je bespaart als je het hele land door moet rijden.

Bovendien vraag ik me af waarom Tom de T-bird 800 zo heel veel beter vindt qua prijs/kwaliteit dan de 750. Hij vertelt erbij dat zowat alle AMD-procs naar de 1000MHz willen. Dus waarom extra betalen?

MetalStef

MadMax @MetalStef • 18 januari 2001 13:32

Voor degenen die interesse hebben voor dit systeem:

Zo aan de prijzen te zien komt dit systeempje bij http://www.compechworld.nl/ vandaan.

Verwijderd 17 januari 2001 13:18

Echt een goed artikel, als je een beetje op GoT leest krijg je heel veel vragen hoe een PC in elkaar te zetten, die mensen kun je nu naar dit artikel verwijzen.

Eigenlijk zou het een FP artikel moeten worden en opgenomen in de grote T.net database.

Verplichte kost voor de beginnende tweaker!

Deddiekoel 17 januari 2001 13:24

Ik denk ook dat er een grote groep 'tweakers' is die afzonderlijk alle onderdelen (met evt. uitzondering vh MoBo) al hebben vervangen maar nog nooit alles in een keer hebben gedaan. Een artikel als dit is dan een mooie 'checklist' om zeker te zijn dat je nix verkeerd doet.
