Samsung ES6800: onopvallend goed

Kalibratie

Basisinstellingen

Voordat we aan de daadwerkelijke metingen en kalibratie beginnen, kijken we eerst naar de standaardinstellingen. Prettig is alvast dat bij de Movie-beeldmodus standaard de 'just scan'-optie aanstaat, zodat het beeldsignaal pixelgetrouw wordt weergegeven. Andere instellingen maken het beeld direct waziger.

Zowel de Movie-modus als de Warm2-stand ogen standaard vrij koel. Met behulp van een blauwfilter en een bijbehorend testpatroon zien we dat de zogeheten colour decoding uitstekend is.

Met behulp van andere testpatronen schroeven we de standaardwaarde voor de helderheid terug van 45 naar 42, terwijl het contrast standaard op de maximale waarde van 100 ingesteld is. Omdat we geen clipping zien, laten we dat voorlopig zo. Met de standaardwaarde van 20 voor de scherpte is een lichte verscherping te zien, maar dat verandert niet als deze instelling op nul gezet wordt.

Fabrieksinstellingen

Met behulp van de CalMan 4-software en de i1 Pro Display-colorimeter meten we dat de standaardwaarde van 20 voor de backlight een helderheid van 177,8cd/m² oplevert. Voor een normaal verlichte kamer is dat uitstekend, maar voor de verduisterde ruimte waarin we testen, houden we een helderheid aan van ongeveer 120cd/m². Dit bereiken we door de backlight op 13 in te stellen, wat een maximale helderheid van 121cd/m² oplevert.

Vervolgens zijn we geïnteresseerd in de helderheidsopbouw bij oplopende grijspatronen. In bovenstaande grafiek is te zien dat de ES6800 vrijwel overal de beoogde gammawaarde van 2,2 haalt, met uitzondering van een dal bij tienprocents grijsweergave en een heuveltje rondom IRE50.

Voor een goede witbalans moeten rood, groen en blauw in de juiste verhoudingen gemengd worden en zou, volgens de Rec.709-specificatie voor hdtv's, de kleurtemperatuur op 6504K moeten uitkomen.

De ES6800 heeft een kleurtemperatuur van 6586K, en dat is uitstekend, maar bovenstaande rgb-grafiek laat zien dat het wat kille beeld een gevolg is van een teveel aan blauw. Ook lopen de lijntjes voor blauw en rood niet mooi recht en het is de vraag of dat eenvoudig te verhelpen is.

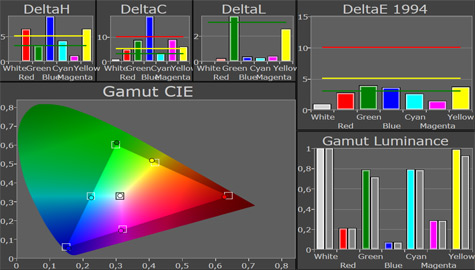

De kleurreproductie is goed; alleen blauw en cyaan hebben een zichtbare kleurfout. De helderheid van de overige kleuren is bevredigend.

Kalibratie

De Samsung ES6800 heeft zowel een tweepunts als een tienpunts systeem voor het kalibreren van de witbalans, terwijl het ook de mogelijkheid heeft om de tint en de verzadiging van de primaire én de secundaire kleuren in te stellen. Het enige wat ontbreekt is de instelling van helderheidscomponenten.

Zoals we bij eerdere tests van Samsung-tv's al opmerkten, hebben aanpassingen van de 'rgb-offset'-instellingen grotere consequenties dan de 'rgb-gain'-settings. Mogelijk heeft dit te maken met beperkingen bij het aansturing van de led's. Het kleurenbeheersysteem van LG gaat hier beter mee om.

Zoals verwacht worden met het tweepunts systeem geen geheel rechte lijnen voor de rgb-niveaus bereikt, maar afgezien van de tien- en twintigprocents grijze beelden is de witbalans na kalibratie voldoende. We hebben geen tienpunts grijskalibratie uitgevoerd, maar daarmee is bovenstaande grafiek nog wel wat strakker te krijgen.

Het corrigeren van de witbalans heeft als aangename bijkomstigheid dat de kleurfout van cyaan niet langer zichtbaar is, maar de afwijkingen van groen en geel zijn nu juist wel zichtbaar. We hebben daarom ook maar even gekeken wat het effect is van het wijzigen van de Colour Space.

Naast de Standard-instelling kan namelijk ook voor Native of Custom gekozen worden. Met Native stijgen de kleurfouten, maar bij Custom dalen ze, behalve bij blauw. Toch is Custom een mooi uitgangspunt voor kleurkalibratie, en dat is maar goed ook, want dat is de enige stand waarin de kleuren kunnen worden aangepast.

Zoals al eerder aangegeven hoeft er aan de 'luminance'-component niets te gebeuren. Voor de primaire kleuren is het cruciaal om DeltaL zo laag mogelijk te houden. Wel kan de tint van rood, blauw en geel beter, terwijl de kleurverzadiging van onder meer groen, blauw en magenta aangepakt dient te worden.

Uiteindelijk zijn bijna alle afwijkingen met het Samsung-cms te corrigeren, maar rood blijft onderverzadigd en oogt dus iets fletser dan de bedoeling is. Dat zal de meeste mensen echter niet opvallen; met de juiste apparatuur en software is al met al dus een goed eindresultaat te bereiken.

We zijn gekomen tot onderstaande instellingen. Bedenk echter wel dat de uiteindelijke instellingen betrekking hebben op ons recensie-exemplaar en dat ze vanwege variatie in de kwaliteit van de componenten niet altijd hetzelfde resultaat geven op andere exemplaren van hetzelfde type.

Instellingen	Waardes
algemeen
beeldmodus	Movie
backlight	13
contrast	100
brightness	42
sharpness	0-20
tint	0
colour gamut	custom
super resolution	off
dynamic contrast	off
gamma	0
tweepunts witbalans
rgb-gain	24,36,26
rgb-offset	25,24,21
cms
rood	49,0,0
groen	8,48,25
blauw	0,38,45
cyaan	2,49,49
magenta	47,36,47
geel	52,47,19
