Abit
Hoewel er op de CeBIT veel producten voor de consumentenmarkt worden gepresenteerd, blijft het een beurs die voornamelijk op een zakelijk publiek is gericht. Op de beursvloer waren dan ook veel barebones en moederborden voor de server- en workstationmarkt te vinden. De voornaamste trends voor het eerste halfjaar van 2004 zijn de overgang naar de nieuwe Canterwood-ES en Lindenhurst-chipsets voor het Xeon-platform en de toenemende populariteit van de Opteron. Wie met een vergrootglas keek kwam hier en daar wat Itaniums tegen, maar veruit de meeste aandacht ging uit naar het Xeon- en het Opteron-platform.
Uiteraard mochten Xeon-producten nog steeds rekenen op de meeste belangstelling van de fabrikanten, simpelweg omdat de Xeon het grootste marktaandeel heeft. CeBIT 2004 maakte echter ook duidelijk dat de Opteron als een serieus alternatief wordt gezien. Bijna alle fabrikanten van servermoederborden en -barebones doen nu wel iets met de Opteron. Abit en Gigabyte introduceerden hun eerste Opteron-moederborden terwijl MSI en Tyan nieuwe borden aan hun bestaande Opteron line-up toevoegden. Op de beursvloer waren deze producten prominent aanwezig. Supermicro houdt nog steeds stand als leverancier van uitsluitend Intel-moederborden en barebones. Deze fabrikant onderscheidt zich van de rest door als eerste Itanium-moederborden en -barebones aan te bieden. Omdat er veel overlap bestaat tussen de producten van de verschillende fabrikanten, probeert iedere fabrikant zich op zijn eigen manier van de concurrentie te onderscheiden. Op de komende pagina's zullen de nieuwe server- en workstationproducten per fabrikant besproken worden.
Abit
Abit heeft geen sterke reputatie als fabrikant van server- en workstationmoederborden, hoewel het bedrijf al wel enige jaren actief is in de markt. Abit levert voornamelijk aan OEMs en niet via de reguliere distributiekanalen, waardoor de naamsbekendheid bij eindgebruikers gering is. Op CeBIT toonde het bedrijf zijn eerste serverborden voor het Opteron en Athlon 64-platform. De eerste nieuwe plank is de SU-2S, bedoeld voor twee Opterons en gebaseerd op de opvallende combinatie van de AMD-8131 HyperTransport PCI-X tunnel en de ULI (voorheen ALI) M1563 HyperTransport I/O hub. De ULI southbridge zijn we nog niet eerder op een serverbord tegengekomen. De chip heeft geen ondersteuning voor Serial ATA maar ondersteunt in tegenstelling tot de AMD-8111 I/O hub wel USB 2.0.
De Abit SU-2S heeft acht DIMM-slots verdeeld over twee processors en is voorzien van drie PCI-X-slots en twee legacy PCI-slots. De meest opvallende features zijn de ondersteuning van maar liefst acht Serial ATA II-poorten en vier gigabit ethernet poorten. Hiervoor maakt Abit gebruik van twee Broadcom 5704 dual gigabit controllers en een Adaptec AIC-8140 Serial ATA-controller. De AIC-8140 is op de printplaat herkenbaar als een Marvell 88SX6081. De functionaliteit van deze controller hebben we al eerder besproken in het

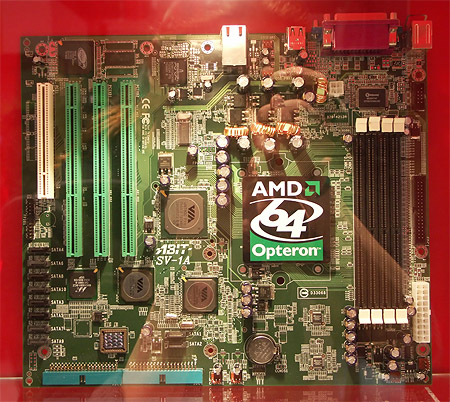

De tweede nieuwe AMD serverplank van Abit is de SV-1A. Ook hier is Abit vernieuwend bezig geweest; de SV-1A is namelijk niet alleen één van de eerste Athlon 64 serverborden, maar ook één van de eerste Athlon 64-moederborden met ondersteuning voor PCI-X. Het bord is gebaseerd op een combinatie van de VIA K8T800 Pro chipset en de VIA VPX II PCI-X controller. De processervoet is van het type Socket 939 en is dus bedoeld voor de komende generatie Athlon 64 cores met dual channel geheugen en 512KB of 1MB L2 cache. De Abit SV-1A kan naar keuze uitgerust worden met een Adaptec AIC-8140 (8-poorts) of AIC-8130 (4-poorts) SATA-controller. De onboard video wordt zoals gewoonlijk verzorgd door een ATi Rage XL videochip en de netwerkverbindingen staan onder verantwoording van een Broadcom 5704 dual gigabit ethernet controller. De stroomvoorziening kan door een reguliere ATX12V-voeding afgehandeld worden. Dankzij de PCI-X-slots en het grote aantal SATA-poorten leent de SV-1A zich uitstekend voor toepassing in fileservers, waar I/O performance van hoger belang is dan de prestaties van de processor.
Abit heeft drie dual Xeon serverborden in zijn assortiment, waarvan de onderstaande SI-2Ps de meest aparte is. De plank is gebouwd rond de bekende E7501 chipset en biedt dus slechts ondersteuning voor 400MHz en 533MHz FSB. De bijzondere mogelijkheden komen van een Cavium Nitrox CN1120 security processor en drie Intel 82546EB dual port gigabit ethernet controllers, die niet minder dan zes gigabit poorten beschikbaar stellen. De Nitrox CN1120 verzorgt de hardwarematige acceleratie van IPsec en SSL verkeer en is aangesloten op de PCI-X interface. De SI-2Ps is dankzij de zes gigabit poorten en de security processor uitstekend te gebruiken in hardwarematige firewalls en andere network appliances.

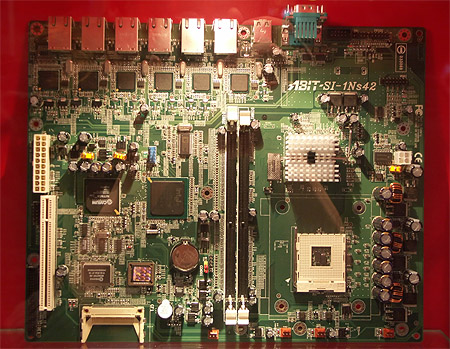

Voor minder veeleisende toepassingen heeft Abit de SI-1Ns42. Deze plank is gebaseerd op de al wat oudere i845GV Pentium 4 chipset met geïntegreerde graphics. Vier Intel 82551ER single port 10/100 ethernet controllers en twee Intel 82541ER single port gigabit ethernet controllers verzorgen in totaal zes netwerkpoorten. IPsec en SSL acceleratie worden afgehandeld door een geïntegreerde Cavium CN1005 security processor. Het prestatieniveau van de CN1005 ligt op ongeveer één-derde van de CN1120. Verder mist de CN1005 een snelle PCI-verbinding.
Gigabyte
Gigabyte was bij de lancering van de AMD 760MPX chipset snel van de partij met een dual Athlon-moederbord. Het in potentie veel krachtiger Opteron-platform liet de fabrikant in eerste instantie aan zich voorbij gaan. Daar is nu verandering in gekomen met de introductie van de GA-7A8DW en de GA-7A8DRH. De eerste plank is een erg interessante toevoeging aan de huidige sortering van dual Opteron workstationborden. Gigabyte biedt namelijk als eerste PCI-X op een plank met een 4+0 geheugenopstelling. Daardoor kon het geheel in een redelijk compact 12 bij 11,3 inch formaat geschoenlepeld worden. Tot op heden is er geen enkel bewijs geleverd dat 4+4 geheugen onder een besturingssysteem met NUMA-ondersteuning (bijvoorbeeld Windows XP 64-bit Edition) betere prestaties levert in workstationapplicaties dan 4+0 geheugen. PCI-X is daarentegen wel merkbaar sneller op systemen met snelle storage en een hoge busbelasting door bijvoorbeeld PCI grafische kaarten en video-editing kaarten. De Gigabyte GA-7A8DW vormt dus een interessant compromis tussen prijs, features en performance. Hoewel de vertegenwoordigers op de stand ons niet konden vertellen hoe duur het moederbord zal worden, mogen we aannemen dat de prijs ergens tussen die van de borden met 4+0 geheugen en legacy PCI (verkrijgbaar vanaf 243 euro) en de high-end borden met PCI-X en 4+4 geheugen zal liggen (verkrijgbaar vanaf 530 euro).
Een gevolg van het relatief kleine formaat van de GA-7A8DW is dat Gigabyte slechts drie PCI-slots op de plank heeft kunnen onderbrengen. De beperkte uitbreidingsmogelijkheden worden enigzins gecompenseerd door de onboard Silicon Image Sil3114 4-poorts Serial ATA-controller met RAID 0, 1 en 10 functionaliteit. Verder is ook een Broadcom 5705 gigabit controller op de plank aanwezig. Als basis voor de GA-7A8DW dienen de AMD-8151 AGP bridge, AMD-8131 PCI-X tunnel en de AMD-8111 I/O hub. De plank moet gevoed worden door een EPS12V-voeding.
Het tweede Opteron-moederbord van Gigabyte, de GA-7A8DRH, is een dual processor plank voor servers. De plaat heeft evenals de Abit SU-2S en de Tyan Thunder K8S Pro een 4+4 geheugenopstelling. Het bord onderscheidt zich van de concurrentie door de zes PCI-slots die Gigabyte op de pcb heeft weten neer te zetten. Andere fabrikanten gaan niet verder dan vijf slots. De tweede bijzondere feature is de mogelijkheid om de plank met maar liefst zes PATA-kanalen uit te rusten. Geen andere Opteron-plank heeft zoveel onboard parallel ATA-kanalen. De zes PATA connectors doen nogal old fashioned aan maar er zal vast wel enige vraag naar bestaan. Wie behoefte heeft aan onboard SCSI kan de PATA-functionaliteit inruilen voor dual channel Ultra320 SCSI. Via een SO-DIMM-aansluiting kan de onboard SCSI uitgebreid worden met een Adaptec zero channel RAID-controller. Op het moederbord zijn verder een Intel 82541GI en een Intel 82545GM gigabit ethernet controller aanwezig. De eerste chip loopt op 32-bit 33MHz PCI terwijl de tweede volwaardige PCI-X-ondersteuning heeft.
Gigabyte is evenals Abit, MSI, Supermicro en Tyan actief in de markt voor server barebones. Op de beurs toonde Gigabyte zijn GS-SR275 dual Opteron barebone. Het systeem is gebaseerd op het hierboven besproken GA-7A8DRH-moederbord en is voorzien van acht hotswap SCSI bays.
Voor workstationgebruikers die liever een Xeon onder de motorkap hebben, is de Gigabyte GA-8IKHDW een mooie oplossing. Gigabyte heeft het voorbeeld van Asus en Iwill gevolgd door de i875P desktop chipset op een dual Xeon-moederbord te gebruiken. Daardoor is een lagere prijs mogelijk en is er geen verplichting om duurder registered geheugen te gebruiken. Waar Asus de PCI-interface op zijn PC-DL Deluxe heeft beperkt tot 32-bit 33MHz, hebben Gigabyte en Iwill besloten om een extra Intel 6300ESB PCI-X-controller op het moederbord te integreren. Dat is precies wat veel workstationgebruikers willen: wél PCI-X maar geen absurd hoge prijzen. De PCI-X-bus ondersteunt overigens een kloksnelheid van maximaal 66MHz en kan dus niet de volledige mogelijkheden van PCI-X benutten. De Gigabyte GA-8IKHDW integreert twee SATA-poorten en een Intel 82547GI gigabit ethernet controller.
Niet op de foto maar wel nieuw van Gigabyte is de GA-8IKHXT, een single Pentium 4-moederbord met twee 64-bit 66MHz PCI-X-slots, drie legacy PCI-slots, vier DIMM-slots, twee keer SATA en dual gigabit ethernet. De plank is gebaseerd op de E7210 chipset en is bedoeld voor entry level servers. Gigabyte toonde op de CeBIT verder twee high-end dual Xeon serverborden. De GA-8EGXDR-EL heeft een ServerWorks GC-SL chipset en beschikt over vijf 64-bit 33MHz PCI-slots en één 32-bit 33MHz PCI-slot. De GA-8IPXDR-E is gebaseerd op de E7501 chipset en is voorzien van zes DIMM-slots, vier PCI-X-slots, een Intel 82546EB PCI-X dual port gigabit controller en een Adaptec AIC-7902W dual channel Ultra320 SCSI-controller. De plank heeft een Intel RAIDIOS en Adaptec ZCR geschikt PCI-X slot.
Gigabyte GA-8IPXDR-E
Links Gigabyte GA-8EGXDR-EL, rechts GA-7A8DRH
MSI
MSI introduceerde op de CeBIT het eerste dual Opteron-moederbord met 12 DIMM-slots. Hiervan zijn acht slots aangesloten op de geheugencontroller van de eerste processor. De overige vier slots hebben verbinding met tweede proc. De twaalf slots bieden de mogelijkheid om maximaal 24GB geheugen te ondersteunen met 2GB modules of 12GB geheugen te adresseren met beter verkrijgbare 1GB repen. De plank heeft de naam K8D Master3-FARM gekregen en is voorzien van drie PCI-X-slots, twee legacy PCI-slots, een Broadcom 5704C dual port gigabit ethernet controller en een Silicon Image Sil3114 4-poorts Serial ATA-controller met RAID 0, 1 en 10 functionaliteit. Het bord is gebaseerd op de AMD-8000 chipset. MSI ondersteunt anders dan bij de MSI K8D Master2 (met 6 DIMM-slots) nu ook 133MHz PCI-X. De K8D Master2 ging niet verder dan 100MHz.
Verderop de stand werd de K1-1000 dual Opteron barebone getoond, die dezelfde basis heeft als de eServer 325 van IBM. MSI is namelijk de producent van de moederborden in IBM's dual Opteron server. De binnenzijde van het systeem kregen we niet te zien, maar uit de afbeeldingen in de productbrochure van MSI kunnen we opmaken dat er niet gebruik wordt gemaakt van een standaard K8D Master2 of K8D Master3-moederbord. Het moederbord in de K1-1000 heeft een afwijkende layout met twee PCI-X-slots die zodanig zijn geplaatst dat er twee PCI-kaarten naast elkaar in een 1U behuizing ondergebracht kunnen worden. Op de printplaat zijn een Broadcom 5704C gigabit controller en een LSI 53C1020 single channel Ultra320 SCSI-controller met Integrated Mirroring present. Verder zijn er acht DIMM-slots voor ondersteuning van maximaal 16GB geheugen. Een 441 Watt voeding verzorgt de stroomtoevoer.
MSI presenteerde op de CeBIT zijn nieuwe MS-9136 dual Xeon-moederbord met ondersteuning voor de komende generatie Nocona-cores. Het socket van de Nocona-processors is ongewijzigd gebleven ten opzichte van de huidige Xeons en telt nog steeds 604 pinnen. Wel werd de FSB opgeschroefd naar 800MHz. De MS-9136 heeft ondersteuning voor de hogere busfrequentie. Drie PCI-X-slots, één legacy PCI-slot, twee optionele PCI Express slots en een mini PCI-bus zorgen ervoor dat de MS-9136 wat betreft uitbreidingsmogelijkheid niets te wensen overlaat. De featureset wordt afgerond met een onboard Intel 82541 dual port gigabit controller en een Adaptec AIC-7902W dual channel Ultra320 SCSI-controller. Het exemplaar dat op de CeBIT werd getoond had overigens geen PCI Express aansluitingen. Door middel van acht DIMM-slots kunnen 64-bit Xeon-processors maximaal 16GB geheugen adresseren. De huidige Xeons zullen PAE (physical address extensions) moeten gebruiken om in segmenten van 4GB meer dan de maximaal adresseerbare hoeveelheid geheugen van 4GB te benutten.
MSI heeft inmiddels een viertal mini PCI-kaartjes waarmee de functionaliteit van de MS-9136 en andere MSI-borden met een mini PCI-slot kan worden uitgebreid. Het assortiment bestaat uit een ATi Rage XL videocontroller, een Texas Instruments 2-poorts FireWire-controller, een Adaptec AIC-7892 single channel Ultra160 SCSI-controller en een Silicon Image Sil3114 4-poorts Serial ATA-controller.
Een opmerkelijk verschil tussen Xeon en Opteron serverborden is dat de meeste fabrikanten voorkeur geven aan LSI Logic SCSI-controllers op de Opteron-borden en Adaptec-controllers op de Xeon-borden. Die keuze blijkt niet zonder reden te zijn. De LSI Logic-controllers hebben een betere 64-bit driverondersteuning en leveren in bepaalde situaties betere prestaties, terwijl de Adaptec-controllers een lagere prijs hebben.
Voor lichtere servertoepassingen toonde MSI een nieuw moederbord op basis van de Intel Canterwood-ES (E7210) en de Intel Hance Rapids (6300ESB) chipset. Het betreft hier de E7210 Master-FARM Pentium 4-moederplank met ondersteuning voor 800MHz FSB, twee 66MHz PCI-X-slots, dual gigabit ethernet en 2-poorts Serial ATA met een optie voor nog eens twee SATA-poorten. De ethernet functionaliteit wordt verzorgt door een Intel 82547 en een Intel 82541. De eerste controller is geïntegreerd in de southbridge en heeft dankzij CSA een snelle verbinding met de northbridge. De tweede controller hangt aan de 32-bit 33MHz PCI-bus. De extra Serial ATA-poorten worden ter beschikking gesteld door een optionele Promise PDC20378 Serial ATA RAID-controller.
MSI presenteerde verder een aantal dual Xeon barebones. Op de onderstaande foto ligt onderin de vitrine een X2-2000 barebone met zes keer SCSI hotswap en is bovenin de X2-101 met vier keer SCSI of SATA hotswap te zien. De X2-102 ondersteunt maximaal 4GB geheugen en de X2-2000 gaat tot maximaal 12GB. De 1U behuizing is duidelijk herkenbaar als een ontwerp van Chenbro.
Supermicro
Supermicro onderhoudt een uitstekende relatie met Intel. De eenzijdige op Intel-processors georiënteerde productlijn van Supermicro is een zodanige vanzelfsprekendheid dat het idee, om aan de aanwezige vertegenwoordigers te vragen of er in de toekomst Opterons ondersteund zullen worden, niet eens in me op kwam. Waar de andere fabrikanten druk doende zijn met het Opteron-platform en de Itanium links laten liggen, doet Supermicro het tegenovergestelde. Het bedrijf heeft als eerste een los verkrijgbaar Itanium 2-moederbord op de markt gebracht. Het betreft hier de i2DMx-serie, die verkrijgbaar is in versies met ATA100 en Ultra320 SCSI en uitgerust kan worden met maximaal 16GB DDR200 geheugen. Op het bord zijn acht DIMM-slots, één 133MHz PCI-X-slot en een Intel 82546EB gigabit ethernet controller aanwezig. Natuurlijk ontbreekt ook een ATi RageXL videochip niet. De layout is geoptimaliseerd voor 1U rackmounts. De processor sockets zijn zover mogelijk naar voren op het moederbord gepositioneerd zodat ze een optimale airflow ontvangen van de ventilators in het middencompartiment van een rackmount. De luchtstroom gaat vervolgens over de voltage regulators en vloeit langs de in lengterichting geplaatste DIMM-slots, zodat de luchtweerstand minimaal is.

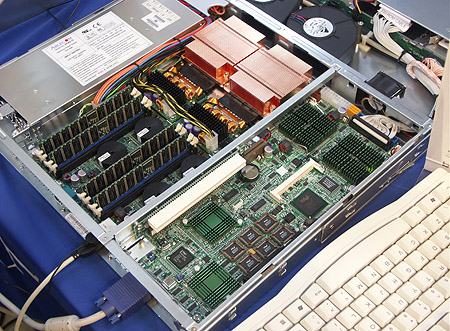

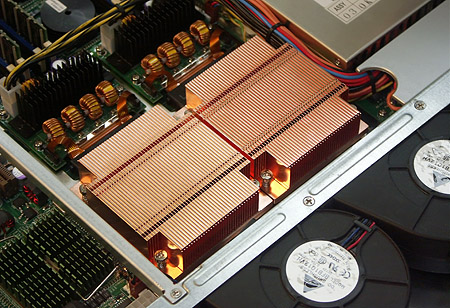

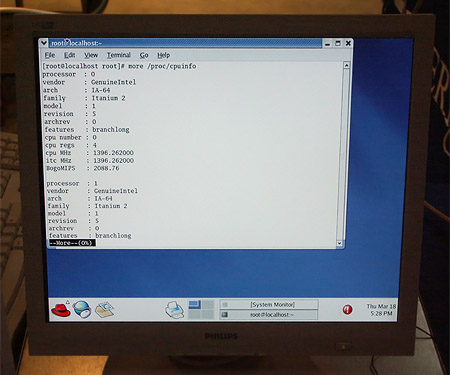

Op de stand toonde Supermicro zijn 6113M-i Itanium 2 barebone waarin het eerder genoemde moederbord verwerkt is. De machine draaide Red Hat op twee 1,4GHz Itanium 2's met 3MB L3 cache. Na het openen van de behuizing bleken de heatsinks nauwelijks warm te zijn. Het stroomverbruik van de Itanium valt blijkbaar wel mee zolang de processors niet gestressed worden.

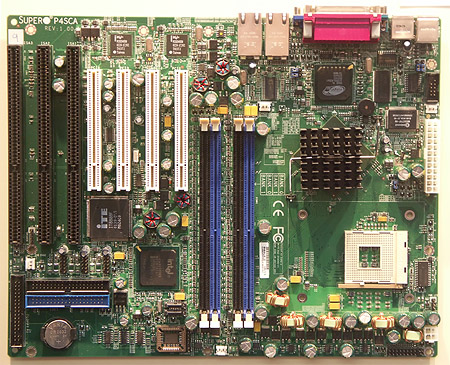

Verderop de stand toonde Supermicro diverse Xeon en Pentium 4 serverborden, waaronder enkele opvallende borden zoals de P4SCA met drie ISA-slots. Er zijn nog steeds industriële toepassingen waarvoor ISA-kaarten gebruikt worden. De P4SCA vervult in de behoefte naar moderne moederborden met ISA-gleuven. Het moederbord ondersteunt 533MHz FSB Pentium 4-processors en is gebaseerd op de E7210 chipset. Op de plank zijn twee SATA-poorten en acht USB-poorten geïntegreerd, alsmede één gigabit ethernet poort. Onboard video is eveneens aanwezig.

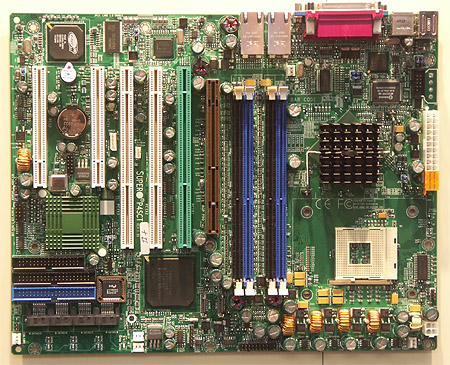

Op basis van de i875P chipset en de 6300ESB southbridge heeft Supermicro het P4SCT II Pentium 4 serverplankje ontwikkeld. Dit bord heeft drie 66MHz PCI-X-slots, dual gigabit en 6-poorts Serial ATA. De gigabit verbindingen worden verzorgd door de geïntegreerde 82547GI controller en een losse Intel 82541 chip. De 82547GI is via CSA met de northbridge verbonden en de 82541 hangt aan de reguliere 32-bit 33MHz PCI-bus. Supermicro maakt gebruikt van een 4-poorts Marvell Serial ATA-controller om een totaal van zes SATA-poorten mogelijk te maken. De overige twee poorten worden beschikbaar gesteld door de 6300ESB southbridge.

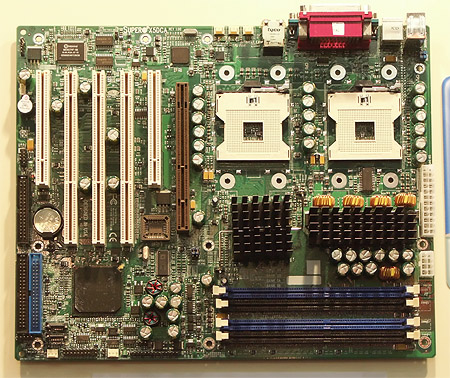

Ook Supermicro heeft een dual Xeon workstationbord op basis van de i875P chipset in zijn assortiment opgenomen. Het bord heeft de naam X5DCA gekregen en kan dankzij de 6300ESB southbridge beschikken over drie 66MHz PCI-X-slots. Verder zijn er twee SATA-poorten, één gigabit poort en vier USB-poorten op de pcb geplaatst.
Tyan
Van alle fabrikanten heeft Tyan veruit de grootste collectie van Opteron-moederborden. Voor aanvang van de CeBIT had Tyan zeven single en dual Opteron-borden in zijn assortiment. Op de CeBIT werden daar nog eens twee 4-way Opteron-borden aan toegevoegd. De Thunder K8QS en de Thunder K8QS Pro zijn de eerste los verkrijgbare quad Opteron moederborden. De eerste plank kan maximaal tien geheugenmodules herbergen en het tweede bord biedt plaats aan zestien DIMMs. Hiermee kan op dit ogenblik maximaal 32GB geadresseerd worden. Vanzelfsprekend biedt de Extended ATX form factor niet voldoende ruimte voor een 4-way moederbord. De Thunder K8QS-serie heeft daarom een SSI MEB footprint met een formaat van 13 bij 16 inch. Beide moederborden hebben vier PCI-X-slots, waarvan twee op maximaal 66MHz en twee op maximaal 133MHz. Een LSI Logic 53C1030 dual channel Ultra320 SCSI controller en een Broadcom 5704C dual port gigabit ethernet controller behoren tot de standaard uitrusting, evenals een 4-poorts Serial ATA-controller van Silicon Image.
Enige tijd geleden kondigde Tyan de Thunder K8SR aan. Dit dual Opteron-moederbord is geoptimaliseerd voor rackmount servers. De processors zijn zodanig geplaatst dat zij optimaal kunnen profiteren van de airflow in de behuizing. Een nadelig gevolg hiervan is dat er geen plaats meer is voor full length PCI-kaarten. Het aantal PCI-slots werd beperkt tot twee stuks, wat geen probleem is omdat 1U en 2U rackmounts doorgaans gebruikmaken van een PCI riser. Het moederbord kan optioneel worden voorzien van een LSI Logic dual channel Ultra320 SCSI-controller met ondersteuning voor LSI ZCR RAID. De netwerkverbindingen worden verzorgd door een Broadcom 5704C.
Voor doeleinden waarbij een conventionele layout gewenst is, heeft Tyan de Thunder K8S Pro. Deze plank is een van de weinige dual Opteron-moederborden met een Adaptec SCSI-controller en drie ethernet controllers. De eerste twee poorten staan onder verantwoording van de reeds bekende Broadcom 5704C dual gigabit controller en de derde poort wordt aangeboden door een Intel 82551M 100Mbit controller. De Intel-chip is aangesloten op 32-bit 33MHz PCI.

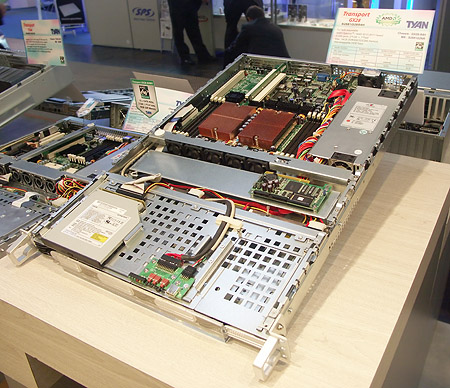

Tyan is sinds enige tijd actief in de markt voor server barebones. De productlijn bestaat inmiddels voor de helft uit Opteron-systemen. Op de CeBIT werd de Tyan Transport TX46 gepresenteerd. Dit is een 2U barebone op basis van de Thunder K8QS-serie. De processors in het systeem worden op temperatuur gehouden door middel van passieve koelers, waarbij de achterste rij processors een grotere heatsink heeft van de voorste rij. De heatsinks worden gekoeld met de enorme airflow die wordt gegenereerd door de 8cm fans in het midden van de kast. Het systeem biedt plaats aan twee hotswap SCSI-schijven en vijf low-profile PCI-kaarten.
Tyan toonde op zijn stand ook een 4-way 4U Opteron-systeem van de barebone-fabrikant Appro. Deze naam ken je wellicht als de fabrikant van de machines in het serverpark van Tweakers.net. Appro gebruikt in het merendeel van zijn servers Tyan-moederborden. De getoonde Appro 4145H is een systeem met vier hotswap SCSI bays, AGP 8x (!), vijf PCI-X-slots en een 5,25 inch bay voor tape drives. De machine zal in juni leverbaar worden. Het feit dat Appro ook AGP 8x zal ondersteunen in een 4-way Opteron doet vermoeden dat Tyan in ieder geval nog een Thunder K8Q-variant met AGP support zal uitbrengen.

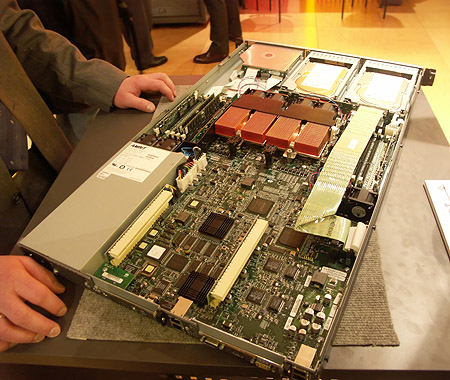

Hetzelfde Appro introduceerde op de CeBIT zijn 1142H 4-way Opteron in 1U behuizing. Appro is de eerste fabrikant die vier Opterons in een 4,5 centimeter hoge behuizing heeft kunnen lepelen. De machine heeft 16 DIMM-slots en biedt plaats aan twee ATA of SCSI harde schijven. Appro ziet 2004 als het eerste jaar waarin 4-way systemen kunnen doordringen in de markt voor HPC clusters. De verandering is grotendeels te danken aan AMD, die De Opteron barebone-productlijn van Tyan wordt afgerond met de 1U Tyan Transport GX28. De machine kan uitgevoerd worden met twee of vier SATA swapbays of vier SCSI swapbays. Als basis dient de Tyan Thunder K8SR. Vijf 4cm fans verzorgen de koeling van de processors, die onder twee grote koperen heatsinks schuil gaan. De risercard biedt twee PCI-slots aan beide kanten, waarbij één kaart op de kop in de behuizing gemonteerd moet worden.

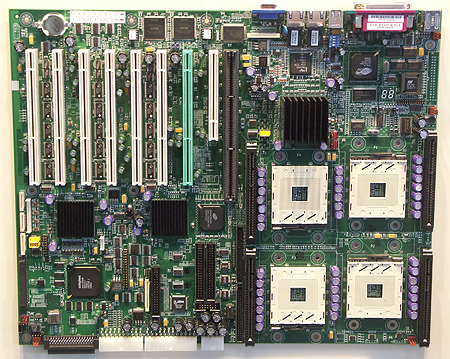

Voor 4-way Xeon MP-systemen heeft Tyan een nieuw moederbord dat is gebaseerd op de Grand Champion HE chipset van ServerWorks. De Tyan Thunder GC-HE Pro heeft maar liefst acht PCI-slots, waarvan zes hotplug 100MHz PCI-X. De overige twee slots zijn van het type 64-bit 66MHz en 32-bit 33MHz. De slots zijn verdeeld over vijf onafhankelijke bussen. Het geheugen kan uitgebreid worden naar maximaal 24GB via een memory expansion card waar 12 modules op geplaatst kunnen worden. Op de plank zijn verder aanwezig een Adaptec AIC-7902W dual channel Ultra320 SCSI-controller, een ATi RageXL videochip en een Intel 82546GB dual port gigabit ethernet controller. De Thunder GC-HE Pro heeft evenals de Thunder K8QS een formaat van 13 bij 16 inch.
Tyan toonde op de CeBIT één van de eerste moederborden met de nieuwe E7710 Lindenhurst chipset voor het Xeon-platform. Lindenhurst heeft ondersteuning voor 800MHz FSB, DDR-II en PCI Express. PCI-E wordt ondersteund op de snelheden x8 en x4. Tyan heeft er bij zijn Thunder E7710 voor gekozen om nog geen PCI Express-slots beschikbaar te stellen. Wel is de onboard Intel 82571EB dual port gigabit controller aangesloten op de interne PCI Express x4-bus. Het moederbord heeft vier onafhankelijke PCI, PCI-X en PCI Express-bussen en is voorzien van twee Serial ATA-poorten. De plank is geschikt voor de komende generatie 64-bit Nocona en Jawhawk cores, beide gebruikmakend van 800MHz FSB. Onboard SCSI en zero channel RAID behoren tot de mogelijkheden. Hiervoor heeft het bord een SO-DIMM uitbreidingsslot. Tyan heeft drie kaartjes die in dit type slot gebruikt kunnen worden, te weten een Adaptec AIC-7902W dual channel Ultra320 SCSI controller, een Adaptec AIC-8110 4-poorts SATA RAID-controller en een Adaptec AIC-8120 8-poorts SATA RAID-adapter.

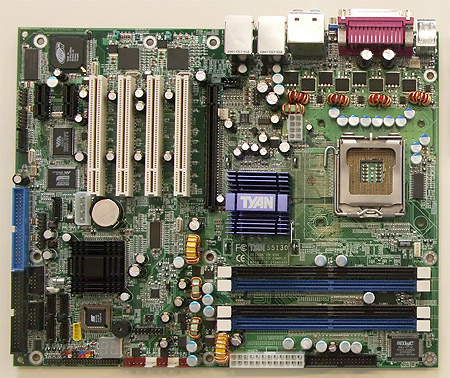

Op basis van de i925 Alderwood en de ICH6 chipset heeft Tyan een entry level workstation/server-moederbord gemaakt met één PCI Express 16x-slot en twee PCI Express 1x-uitbreidingsgleuven. Op de Tomcat i925X is een ATi Rage XL aanwezig zodat het plankje geschikt is voor gebruik in servers. Twee Broadcom 5721 gigabit ethernet controllers leveren de voor servertoepassingen gewenste dual gigabit poorten. Verder is er een optionele Promise PDC20579 Serial ATA RAID-controller aanwezig, die samen met de ICH6 southbridge een totaal van zes Serial ATA-poorten beschikbaar kan stellen. Ondersteuning voor FireWire is standaard aanwezig, evenals een digitale S/PDIF audio-uitgang. Het processor socket is van het type LGA775. De pinnetjes bevinden zich hierbij niet langer onder de processorverpakking, maar in het socket op het moederbord. Volgens de eerste berichten is Socket 775 erg fragiel en buigen de pinnen snel door als de processor een aantal keren wordt vervangen.
Voor puur desktopwerk heeft Tyan de lichtere Tomcat i915, die geen onboard video en dual gigabit ethernet heeft. Het bord is gebaseerd op de Grantsdale-G en ICH6 chipset.
Diversen

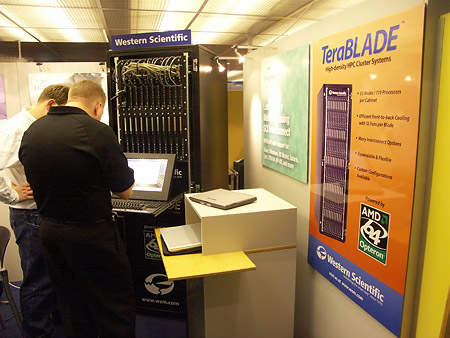

Buiten de grote moederbordfabrikanten was er op de CeBIT nog heel veel te beleven op server- en workstationgebied. Western Scientific toonde zijn TeraBlade high density HPC cluster systeem waarmee 110 Opteron-processors in een 40U kabinet ondergebracht kunnen worden. Gezien het formaat van de blades maakt Western Scientific waarschijnlijk gebruik van standaard dual Opteron-moederborden, bijvoorbeeld die van Tyan, zodat de prijs laag gehouden kan worden. De nadelige consequentie is een lagere dichtheid ten opzichte van moederborden die specifiek voor gebruik in blades zijn ontworpen. Om verzekerd te zijn van een goede koeling gebruikt Western Scientific 12 fans per node. De TeraBlade kan tevens met Xeon-processors geleverd worden.

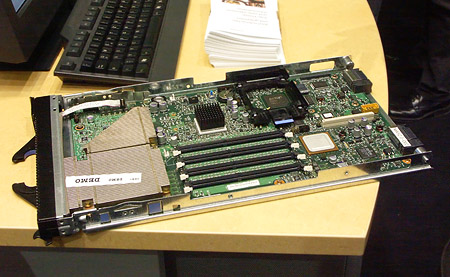

Op de stand van IBM kregen we de ingewanden van een PowerPC 970 blade te zien. De blades maken gebruik van de AMD-8000 HyperTransport chipset. Dankzij gekantelde DIMM-slots kan het moederbord in een zeer lage behuizing ondergebracht worden.

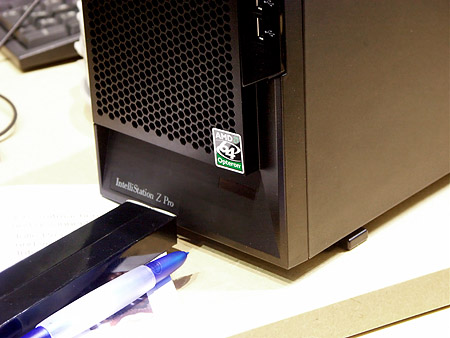

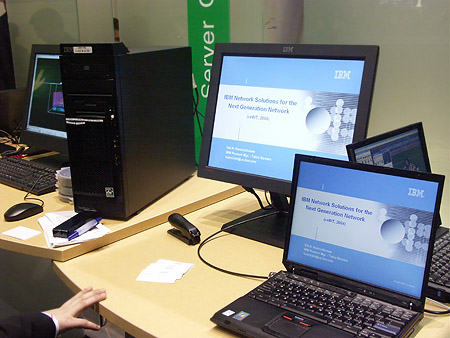

IBM heeft recentelijk zijn IntelliStation workstationlijn uitgebreid met Opteron-modellen. De systemen hebben de naam IntelliStation A Pro gekregen. Op de CeBIT was een machine in werking te zien die echter nog was ondergebracht in een kast van de Z Pro Xeon-serie.
Verderop de stand van IBM werd een blik met Xeon MP's opengetrokken. Het ontwerp van de machines maakt een snelle uitbreiding of vervanging van de processors en het geheugen mogelijk. In de achtergrond zijn hotplug PCI-slots zichtbaar.
Asus toonde op zijn stand een aantal Pentium 4 en dual Xeon barebones in 1U behuizing. Hoewel Asus destijds één van de populairste dual Athlon-moederborden produceerde, heeft de fabrikant nog steeds geen dual Opteron-moederborden en barebones in zijn catalogus.

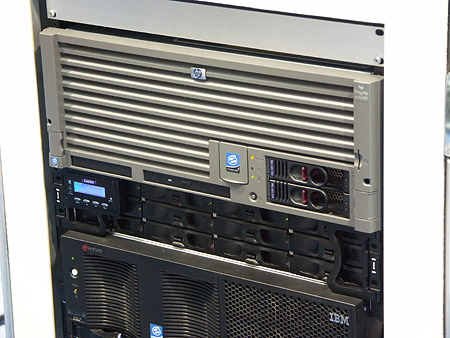

Op de stand van Intel troffen we een zeldzame Itanium aan. Het betreffende systeem was een Integrity rx4640 van HP.
Tenslotte kregen we op de stand van Sun een kijkje in de binnenkant van een Sun Fire V20z. De V20z werd begin februari aangekondigd en is Sun's eerste Opteron-server. Het design van de machine is afkomstig van Newisys. De systemen zijn met name bijzonder vanwege hun uitgebreide managementfunctionaliteit. In de toekomst zal Sun eigen Opteron designs op de markt brengen. Hiervoor heeft het bedrijf de Opteron-specialist Kaelia overgenomen.
Conclusie
Op de CeBIT hebben we een voorbode gezien van de nieuwe generatie Xeon-borden met PCI Express-ondersteuning en 800MHz FSB. Bijna alle fabrikanten kunnen inmiddels een dual Xeon workstationplank op basis van de i875P chipset leveren. Daarmee is het aanbod van betaalbare en snelle workstationborden groter dan ooit. Het Opteron-platform moet het nog steeds doen met een beperkt aantal workstationborden. De nieuwe plank van Gigabyte met PCI-X en 4+0 geheugen is een welkome aanvulling. Als de prijs niet te hoog ligt kan dit moederbord een interessante oplossing voor veeleisende tweakers worden.
Het aanbod van dual Opteron serverborden is sterk uitgebreid. Met uitzondering van Asus en Supermicro kunnen alle belangrijke fabrikanten één of meerdere plankjes leveren. Het zeer scherpe niveau waarop AMD zijn Opteron 800-serie voor 4-way en 8-way systemen heeft geprijsd, zal een geheel nieuwe ontwikkeling in de markt teweeg brengen. Dankzij de prijsverlagingen zullen de prijzen van quad Opteron-systemen dicht in de buurt van twee dual Xeons of dual Opterons komen. IT-managers die toepassingen willen consolideren op een kleiner aantal servers of te maken hebben met capaciteitsproblemen op dual processor servers, zullen binnenkort voor interessante nieuwe oplossingen kunnen kiezen. Daarnaast komen 4-way systemen binnen het bereik van high-end workstationgebruikers.
