IWill MPX2 moederbord review

Inleiding

Het is al een half jaar geleden dat de AMD 760MPX chipset werd geïntroduceerd, maar nog steeds komen fabrikanten met nieuwe moederborden op de markt gebaseerd op deze chipset. Dat komt voornamelijk doordat de USB-bug in de AMD 768 southbridge pas recent is opgelost. Vandaag nemen we een kijkje naar het MPX2 moederbord van IWill dat is uitgerust met de nieuwe B2-revisie southbridge. Lees de resultaten hier.

Het IWill MPX2 moederbord

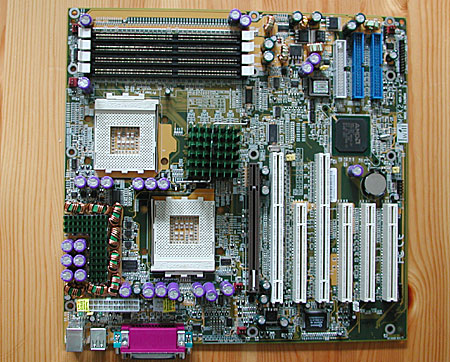

Het MPX2 moederbord is zonder twijfel het grootste 760MPX moederbord wat ik in handen heb gehad; met een formaat van 305x293mm zal hij niet in alle kasten plaats kunnen nemen. Ter vergelijking: een standaard ATX moederbord meet 305x244mm. Maar voor een degelijke workstation kast zullen deze afmetingen geen problemen opleveren.

De layout van het moederbord is netjes. In de linkerhoek vinden we het voedinggedeelte voor de processors, rechtsboven de DIMM-gleuven, rechtsonder de IDE-aansluitingen en linksonder een AGP Pro slot, twee 64-bit 66MHz PCI-sloten en vier 32-bit 33MHz PCI-sloten. Hiermee is IWill naast Tyan de enige fabrikant met een MPX-moederbord op de markt met een totaal van zes PCI-sloten.

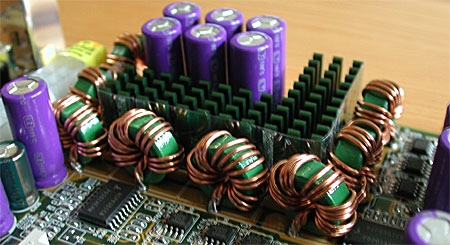

Onder een L-vormige heatsink vinden we een gedeelte van het tweetal 3-phase voedingen die de stroomvoorziening voor de processors regelen. Om te voorkomen dat de heatsink contact maakt met de nabij geplaatste spoeltjes is er een plastic schotje geplaatst tussen deze onderdelen. Het moederbord kan gebruik maken van een standaard ATX 2.03 voeding met een 4-pins 12V aansluitingen en een standaard 20-pins aansluiting, maar het is ook mogelijk om gebruik te maken van een ander (een mij onbekend) type voeding met een 8-pins en een 24-pins aansluiting.

Doordat het moederbord zo groot is heeft IWill wat extra ruimte vrij weten te maken rond de CPU-sockets. Of het mogelijk is om een koeler zoals de Alpha PAL8045 te installeren betwijfel ik, maar vergeleken met andere 760MPX planken is er aanzienlijk meer ruimte. Ook prettig is het feit dat IWill de moeite heeft genomen om een viertal gaten rond elk processor socket te boren voor heatsinks die deze nodig hebben voor de bevestiging.

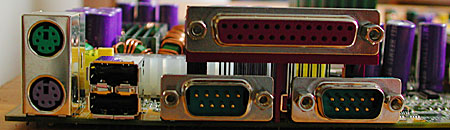

Wat betreft onboard apparatuur is het moederbord karig bedeeld. Naast de standaard legacy aansluiting vinden we alleen een tweetal USB 1.1 poorten. Je bent dus in ieder geval geen PCI-slot kwijt aan een losse PCI USB-controller kaart, maar dit voordeel wordt weer teniet gedaan door het ontbreken van onboard ethernet en onboard geluid. Vooral het ontbreken van onboard ethernet zie ik als een gemis aangezien deze feature altijd bruikbaar is.

Onder de motorkap ziet het er goed uit. In het BIOS is het mogelijk om de FSB in te stellen tussen 133 en 250MHz in stapjes van 1MHz, de multiplier kan aangepast worden en het core voltage kan in stapjes van 0,025V tot 1,85V getweaked worden. Verder ontbreken de broodnodige settings om de geheugen instellingen te wijzigen niet en er is een beveiliging aanwezig die voorkomt dat de processors overlijden door oververhitting. Hiermee is dit tot nu toe het MPX moederbord waarmee het best overgeklokt kan worden. Alleen het MSI K7D Master moederbord is ook in staat om de multiplier te wijzigen, maar deze heeft slechts een handvol mogelijke FSB-instellingen. Vergeleken met bijvoorbeeld de laatste i845E of KT333 moederborden is dit echter niet veel bijzonders; features zoals een instelbaar AGP of DIMM voltage ontbreken en ook is het niet mogelijk om de PCI-divider in te stellen. Maar voor de meeste mensen zal dit geen groot gebrek zijn, weinigen zullen heftig gaan overklokken met een duur, spiksplinternieuw multi-processor systeem.

Meer foto's van het IWill MPX2 moederbord

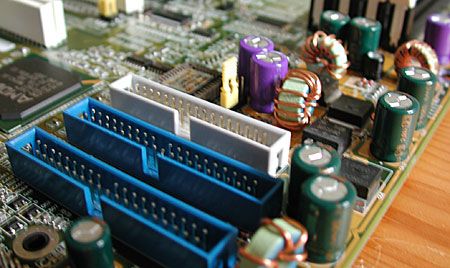

Close-up van onder andere de IDE-poorten

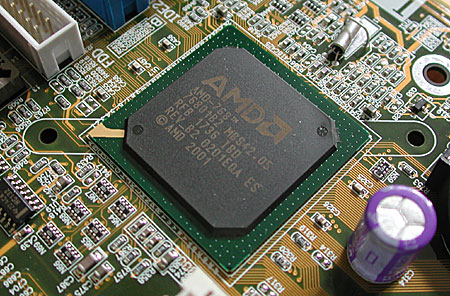

Close-up van de B2-revisie 768 southbridge

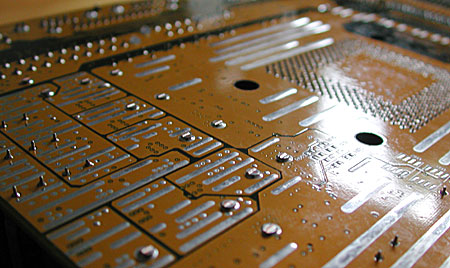

De achterkant van het moederbord is vol geplant met soldeerbanen

Benchmarks

Voor de benchmarks hebben we gebruik gemaakt van het testsysteem dat we ook gebruikt hebben bij de AMD 760MPX moederborden roundup zodat het mogelijk is om de resultaten te vergelijken. Dat betekent dus dat we gebruik hebben gemaakt van Windows XP Professional met de Detonator 28.32 drivers in combinatie met het onderstaande systeem.

Het testsysteem Processor 2x AMD Athlon MP 2000+ Geheugen 2x 512MB Dane-Elec PC2100, Registered & ECC Moederbord Asus A7M266-D Epox M762A Gigabyte GA-7DPXDW IWill MPX MSI K7D Master Tyan Tiger MPX Videokaart Leadtek GeForce4 Ti 4400 Hardeschijf Maxtor D740x, 40GB CD-ROM 52x LG Voeding 340W Chieftec Netwerk 10/100Mbit 3Com

Voor de verandering heb ik hieronder niet alle benchmark resultaten individueel besproken. De motivatie hierachter is wel duidelijk als je door de resultaten surft, bijna alle resultaten zijn praktisch identiek .

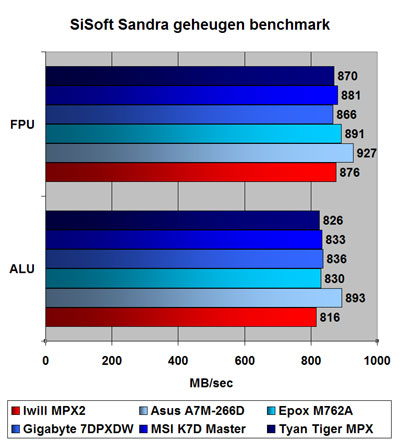

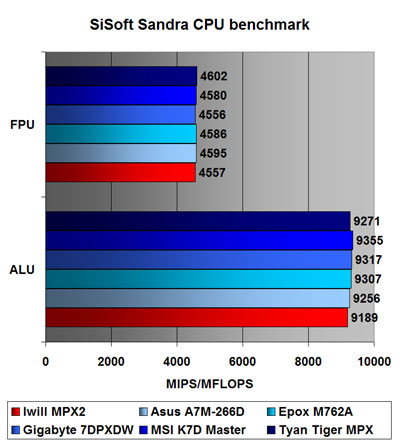

SiSoft Sandra 2001

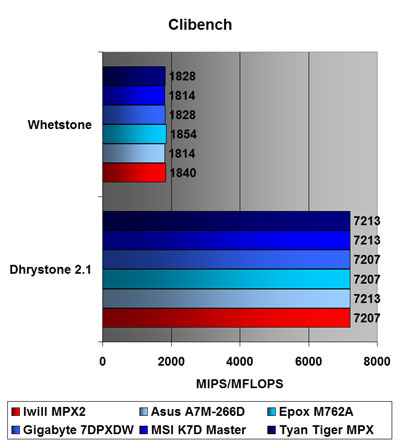

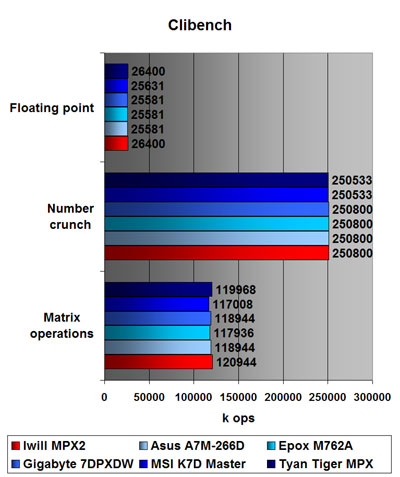

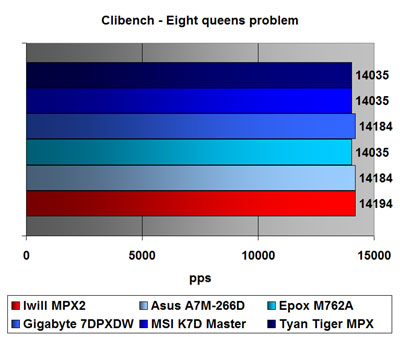

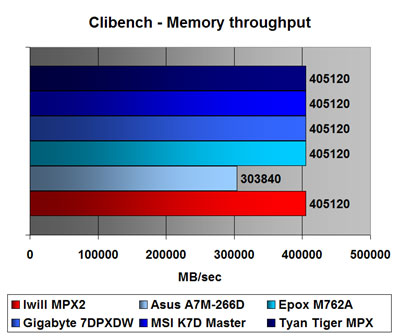

Clibench

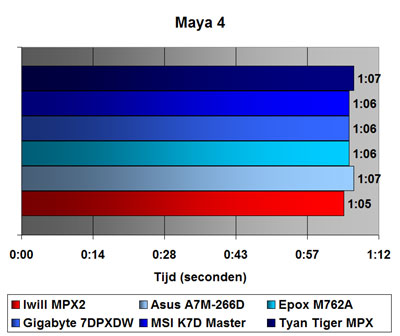

Maya 4 - rendertest

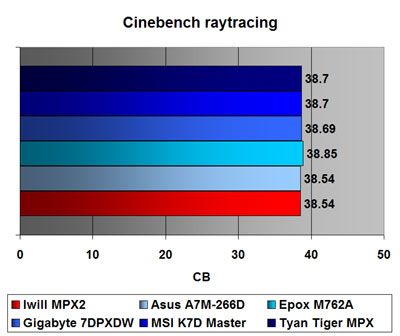

Cinebench 2000

Sysmark 2002

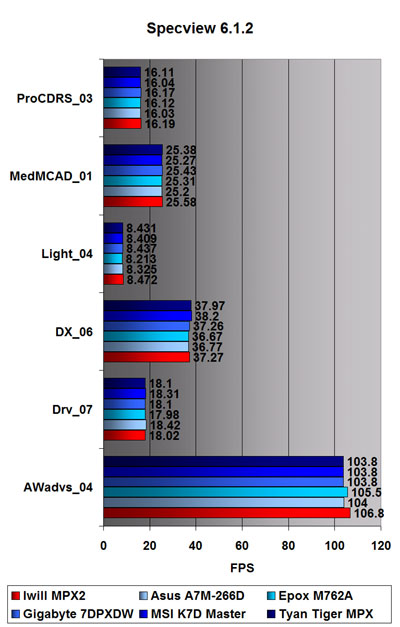

Specviewperf 6.1.2

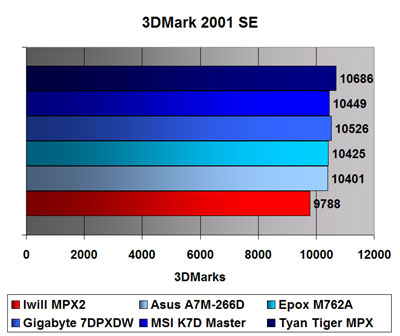

3DMark 2001 SE

Zoals je kunt zien in de bovenstaande grafieken presteert het MPX2 moederbord vergelijkbaar met de andere 760MPX moederborden. In de ene benchmark presteert het moederbord iets onder het gemiddelde, in de andere benchmark juist weer iets boven het gemiddelde. Alleen in 3DMark 2001 SE wijkt de score significant van het gemiddelde af; met een score van 9788 3DMarks presteert het moederbord bijna zeven procent onder het gemiddelde. In alle andere benchmarks is de afwijking van het gemiddelde (positief of negatief) niet meer dan één procent.

Vergelijkingstabel

Fabrikant Asus Epox Gigabyte IWill MSI Tyan Model A7M266-D M762A 7DPXDW MPX2 K7D Master Tiger MPX Chipset NorthBridge 762 762 762 762 762 762 Southbridge 768 B1 768 B2 768 B1 768 B2 768 B1 768 B1 Layout AGP Pro Ja Nee Ja Ja Ja Nee 64-bit 66MHZ PCI 2 2 2 2 2 2 32-bit 33MHz PCI 3 3 3 4 3 4 DIMM 4 4 4 4 4 4 Bevestigingsgaten Nee Ja Ja Ja Ja Nee Fan headers 3 3 4 5 3 6 Northbridge koeling passief actief actief passief actief passief USB Onboard USB 1.1 nee ja nee ja nee nee Extern USB 2.0 - USB 2.0 - USB 2.0 USB 1.1 Aantal poorten 4 4 5 2 5 4 Onboard spul Geluid Ja Nee Ja Nee Ja Nee LAN Nee Ja Ja Nee Nee *2 Ja RAID Nee Nee Ja Nee Nee Nee BIOS opties FSB 133-166 133-166 133-149 133-250 133/138/140/ 144/150 133 Multiplier Nee Nee Nee Ja Ja Nee VCore opties alleen CPU0 *1 Nee Nee Ja Ja Nee Vmem opties Ja Nee Nee Nee Nee Nee geheugen timings Ja Ja Ja Ja Ja Nee CPU beveiliging Ja Ja Ja Ja Ja Nee Afmetingen L x B (in mm) 305x244 305x244 305x269 305x293 305x252 305x262 Speciaal Features I-Panel optioneel - - - D-LED -

*1: Nieuwe 1.04 revisie kan het voltage van beide processors wijzigen
*2: De MSI K7D Master-L heeft wel onboard LAN

Conclusie

Het MPX2 moederbord van IWill herbergt een aantal positieve en negatieve punten. Positief zijn de goede layout met veel ruimte rond de CPU-sockets, goed geplaatste aansluitingen en een totaal van zes PCI-gleuven. Hier staat tegenover dat het moederbord flink uit de kluiten is gewassen en er geen onboard apparatuur aanwezig is zoals geluid, ethernet of RAID. Voor de overclockers onder ons is dit moederbord één van de interessantste planken: het moederbord heeft het ruimste FSB-bereik en tegelijkertijd opties om de multiplier en het core voltage aan te passen.

Wat betreft de stabiliteit en performance, de belangrijkste twee eigenschappen van een moederbord, presteert het moederbord op gelijk niveau met de andere 760MPX planken. De benchmark resultaten wijken niet meer dan één procent naar boven of naar beneden af (met uitzondering van 3DMark 2001 SE). Ook de stabiliteit van het moederbord was prima in orde. Evenals bij de andere MPX moederborden ben ik tijdens het testen geen onverklaarbare crashes tegengekomen.

Samenvattend kan gezegd worden dat het IWill MPX2 moederbord een prima plank is, maar het zal uiteraard afhangen je persoonlijke wensen en eisen of het ook daadwerkelijk geschikt voor je is. Het IWill MPX2 moederbord is voor Onbekend te vinden in de Tweakers.net pricewatch.
