Abit KA7 review

12-04-2000 • 11:44

25

Multipage-opmaak

Introductie

Als er één mobofabrikant is waarvan met veel verwachting werd uitgekeken naar de release van een Athlon bord dan is het ongetwijfeld Abit. De afgelopen twee jaar heeft Abit met haar 440BX moederborden een erg sterke reputatie opgebouwd bij overklokkers. Veel fabrikanten volgden het voorbeeld van Abit en introduceerden specifieke overclocking features zoals jumperless busspeed settings en Vcore tweaking. Toch bleef Abit voortdurend innoveren, neem bijvoorbeeld de dual socket 370 plank en de extra onboard ATA66 controller op de BE6, BE6-II en BP6.

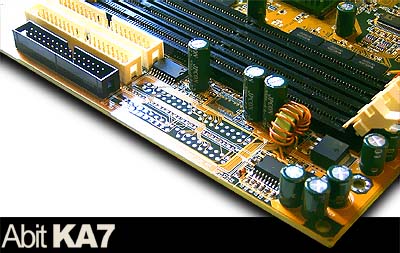

Abit KA7 review: VIA KX133 chipset

Reikhalzend werd er uitgekeken naar een Abit bord dat de van Abit bekende overclocking features op een Slot A plank zou verenigen. Geruchten over een Abit Slot A bord deden eigenlijk al sinds de introductie van de Athlon de ronde, maar de eerste echte serieuze bevestiging kwam pas toen midden februari een 'Abit KA7' genoemd werd in een lijst met KX133 mobo's op de site van VIA. Tijdens een gesprek met Abit op de CeBIT 2000 - eind februari - wilde men nog niet officieel bevestigen dat er een KX133 bord in ontwikkeling was.

In de loop van maart kwam er meer informatie naar buiten en toen eindelijk de specificaties van de KA7 uitlekten werd meteen duidelijk dat dit in potentie een killer KX133 bord kon zijn. In feite doet de KA7 alles goed wat de overige Slot A borden fout doen: wél een 4de DIMM slot, wél 6 PCI slots en géén AMR slot. Een bord waar je op kunt bouwen zonder overbodige flauwekul zoals de Audio-Modem Riser, die leuk is voor system integrators, maar volstrekt nutteloos voor de high-end gebruiker. Een AMR slot is voor hen hooguit handig om extra ruimte voor airflow tussen het AGP en eerste PCI slot te creeëren...

De vraag waarom het zo lang heeft geduurd voordat Abit met een Slot A bord op de markt kwam kan met uiteenlopende theoriën beantwoord worden. De meest plausibele verklaring lijkt nog dat Abit geen trek had om een duur 6-layer bord te ontwikkelen. Met de VIA KX133 (en recente Irongate revisies) wordt het mogelijk om goedkopere 4-layer borden te produceren en dat past beter bij de doelgroep die Abit voor ogen heeft. Verder gaan er verhalen dat Abit geen Slot A bord van AMD mocht produceren omdat Abit destijds is gestopt met het ondersteunen van socket 7. Ook werd er gezegd dat de relatie tussen Intel en Abit dermate close is dat Abit om die reden geen Slot A bord wilde maken (alsof Intel zo blij is met overclocking). Wat ook de reden mag zijn, feit is dat de KA7 er eindelijk is. Tijd om om het bord aan een nadere inspectie te onderwerpen!

VIA KX133 chipset

Het hart van de KA7 is de Apollo KX133 chipset van VIA. In vergelijking met de AMD Irongate brengt de KX133 twee belangrijke nieuwe features: support voor PC133 SDRAM en ondersteuning voor AGP4x. In feite is de KX133 rechtstreeks afgeleid van de Apollo Pro 133A, met als belangrijk verschil de EV6 bus. De Southbridges van de KX133 en Apollo Pro 133A zijn zelfs gelijk, een effectieve methode om kosten te besparen.

De Apollo Pro 133A heeft zich op Slot 1 en socket 370 borden inmiddels ruimschoots bewezen. Wel is keer op keer gebleken dat de memory performance van de Northbridge acher blijft bij die van vergelijkbare Intel chipsets, maar ook hier heeft VIA de afgelopen tijd de nodige vooruitgang geboekt. Het was daarom de verwachting dat de VIA KX133 in tegenstelling tot vroege socket 7 chipsets van VIA en ALi geen noemenswaardige stabiliteits en compatibiliteitsproblemen op zou leveren. Uit de reviews van KX133 borden die we in het nieuws hebben gehad is inmiddels gebleken dat de KX133 chipset geen serieuze issues meer kent.

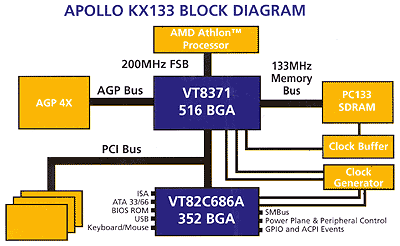

Het bovenstaande diagram geeft de opbouw van de KX133 weer. Centraal bevindt zich de Northbridge, die de processor, AGP poort, geheugenbus en Southbridge met elkaar verbindt. Een hardnekkig misverstand bij de KX133 chipset is dat gedacht wordt dat de processor bus op 2x133MHz loopt: dit is absoluut niet het geval. De KX133 heeft ondersteuning voor 133MHz PC133 SDRAM, maar het kabeltje naar de processor draait net zoals bij de Irongate chipset op een 200MT/s DDR bus.

Specificaties

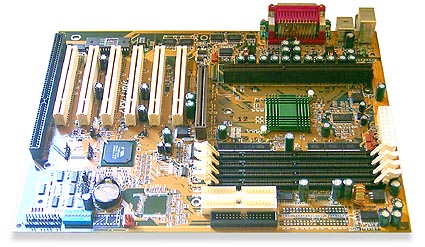

Na het openen van de doos (die trouwens een nieuw design heeft ) verschijnt een prachtig plankje met zoals gezegd interessante specificaties:

* 6 PCI slots

Reden numero uno om erg gelukkig van de KA7 te worden: samen met de Tyan Trinity K7 is de KA7 het enige Slot A bord met 6 PCI slots. Persoonlijk vind ik dat absoluut geen overbodige luxe aangezien ik op dit moment al 5 PCI slots gebruik (SCSI, tweede videokaart, TV kaart, geluidskaart, netwerkkaart). Als je daar nog een IDE RAID controller of een interne modem naast zou willen plakken dan ben je al 6 slots kwijt. Van de 6 PCI slots zijn er overigens maar vier 'masters', de rest (inclusief de IDE controller) moet meefietsen op de IRQ's van deze master slots.

* 1 ISA slot

Het ISA slot hadden ze wat mij betreft mogen vergeten, maar daarmee schop ik veel trotse eigenaars van een mooie AWE 64 Gold of Terratec EWS 64 tegen de schenen . Hij zit er en hij is bovendien geshared met het zesde PCI slot, dus wat maakt 't uit...

* 0 AMR slots

Tweede reden waarom de layout van de KA7 een zegen is: géén AMR slot! Tot op heden had bijna iedere Slot A plank een dergelijk slot. Dit terwijl er amper AMR kaarten in de retail markt verkrijgbaar zijn. Dan nog zou je het niet willen gebruiken aangezien een AMR audio of modem kaart van mindere kwaliteit is en bovendien kostbare CPU cycles weg eet. Dit werk laten we liever over aan een gespecialiseerd stuk hardware. AMR is wel erg handig voor systeembouwers, maar dat is een doelgroep waar Abit zich nou juist niet specifiek op richt.

* ATA66

De Southbridge van de KX133 chipset biedt ondersteuning voor ATA66. Uit benchmarks van ome Tom is helaas gebleken dat de ATA66 performance van de KX133 erg mager is en nauwelijks boven het niveau van een normale ATA33 controller komt. Op zich hoeft dit niet eens zo erg te zijn aangezien de maximale snelheid van 66MB/s alleen haalbaar is bij tranfers uit de cache van de harddisk. In de praktijk zal de continue throughput van een harddisk veel belangrijker zijn en er is op dit moment geen enkele IDE harddisk die meer dan 33MB/s sustained trekt.

* ATA100

ATA100 is niet aanwezig op de KA7, maar er is op de PCB wel ruimte uitgespaard voor de plaatsing van een additionele HPT370 ATA100 controller van HighPoint. Dit bord gaat volgens geruchten 'KA7 100' heten, maar het bestaan ervan wordt niet officieel door Abit bevestigd. Desondanks is het natuurlijk aannemelijk dat dit bord er gaat komen. De term 'ATA100' mag overigens pas gebruikt worden wanneer harddisk fabrikanten dat toestaan en dat is pas wanneer zij de eerste ATA100 harddisks op de markt brengen.

* 66 - 155MHz busspeed settings

Zoals we van Abit mogen verwachten is de KA7 uitgerust met een flinke partij busspeeds. De settings die vanuit het mik&klik BIOS ingesteld kunnen worden zijn: 100, 101, 103, 105, 107, 110, 112, 115, 117, 122, 124, 127, 133, 140, 145, 150 en 155MHz. De busspeed kan tevens via dipswitches verandert worden, maar de settings die hier beschikbaar zijn verschillen van het BIOS: 66, 75, 83, 100, 103, 105, 110, 112, 115, 120, 124, 133, 140 en 150MHz. De kloksnelheid van de PCI bus wordt automatisch aangepast aan de busspeed, zodat deze nooit boven de 41,3MHz komt.

Op het eerste gezicht lijkt de range busspeed nogal slecht gekozen. Het is stoer om tegen je vriendjes te mogen zeggen dat je plank 310MHz DDR bus kan draaien, maar het is volstrekte waanzin om te denken dat dit in werkelijkheid ook gaat lukken. De EV6 bus is erg gevoeilig voor overclocking en daarom zou een compacte range tussen 100 en 120MHz, met stappen van 1MHz, beter zijn. De KA7 kent echter een BIOS optie (CPU FSB Plus) waarmee de busspeed onafhankelijk van de FSB/PCI Clock verandert kan worden. Op die manier kun je ook de tussenliggende settings bereiken.

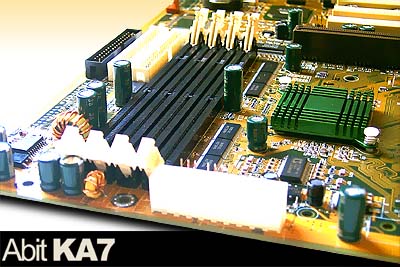

* 4 DIMM slots

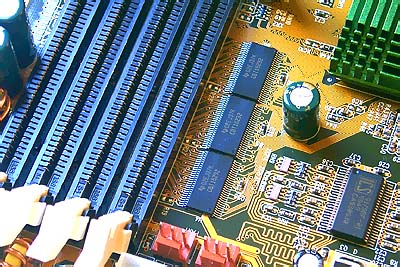

En dan komen wij bij de derde zegen van de KA7: de vier DIMM slots. Ondanks het feit dat de KX133 chipset ondersteuning heeft voor 4 DIMM slots waren alle KX133 borden tot nu toe met slechts 3 slots uitgevoerd, ook de hierboven genoemde Trinity K7 van Tyan. Een geheugenuitbreiding is geen gek idee bij de huidige relatief lage DRAM prijzen. Zo'n vierde DIMM slotje geeft dan uitstekende mogelijkheden voor uitbreidingen in de toekomst.

Zes extra data buffer chips moeten optimale stabiliteit garanderen bij bezetting van alle DIMM slots. Abit maakte eerder op de BX6 gebruik van deze data buffers. Of ze ook daadwerkelijk nuttig zijn wordt betwijfeld.

Installatie

Het installeren van de KA7 verliep niet helemaal probleemloos. Nadat ik de plank in m'n kast had gelegd en al m'n andere hardware - waaronder drie DIMMs - had geïnstalleerd bleef het systeem dood bij het booten. De windturbine kwam wel op gang maar het ding weigerde een beeldsignaal af te geven. Na wat klooien bleek de oorzaak uiteindelijk te liggen in het derde DIMM slot. Wanneer dit slot gebruikt wordt in combinatie met de drie andere slots wil de plank niet booten. Vul ik uitsluitend DIMM3 met een reepje dan werkt 't wonderbaarlijk genoeg wel.

M'n testavontuur was dus nog nauwelijks begonnen en en meteen bleek al dat de vier DIMM slots (één van de drie killer-features van de KA7) niet in combinatie met elkaar gebruikt kunnen worden. Een zware teleurstelling, maar waarschijnlijk slechts een exemplarisch probleem.

Nadat ik eenmaal rond het DIMM probleem gefietst was verliep de verdere installatie probleemloos. Plank erin, power aan en m'n systeem werd zonder morren tot leven gebracht. Tot mijn grote opluchting kon ik m'n Windows 2000 install gewoon blijven gebruiken. Bij m'n vorige upgrade van dual Celeron / BP6 naar Athlon / K7M weigerde Win2k nog langer te starten en was een complete re-install noodzakelijk.

Voor overklokkers is het prettig te weten dat Abit de power connector bijzonder handig heeft gepositioneerd. Bij vroege Athlon borden werd deze connector nog wel eens dwars voor de Slot A connector geplaatst, waardoor het aanleggen van een beetje leuke heatsink onmogelijk werd gemaakt. Bij de KA7 zul je hier geen last van hebben, zolang je niet in de breedte gaat werken. De grote afstand tussen de Slot A connector en het eerste DIMM slot bemoedigt bovendien de plaatsing van een dikke Alpha heatsink.

De functie van de pinnetjes voor het aansluiten van de power switch en power/harddisk LEDjes zijn van een heldere omschrijving voorzien. Abit heeft dit duidelijk beter geregeld dan Asus bij de K7M, waar het gissen is naar de functie van de pinnetjes. Bij dat bord kom je er eigenlijk niet zonder handleiding en dat is toch iets wat Tonny de Tweaker zoveel mogelijk wil vermijden ...

BIOS settings

Het BIOS is altijd een waar kunstwerk bij Abit borden. Niet voor niets waren zij de eersten met softwarematige busspeed settings. De mensen die vertrouwd zijn met de BIOS settings van de Abit BX reeks zullen op de KA7 een aantal nieuwe opties tegen komen. Een korte rondleiding:

* BIOS bootscreen

Het bootup screen ziet er hetzelfde uit als die van ieder ander kaal Award BIOS. In tegenstelling tot de AOpen AK72 zien we hier geen leuk customized logootje en tevens wordt er geen informatie gegeven over de DIMM snelheden. Op de AK72 wordt de DRAM CAS setting tijdens het opstarten aangegeven en dat is bruikbare info wanneer je CAS2 en CAS3 DIMMen aan het mixen bent:

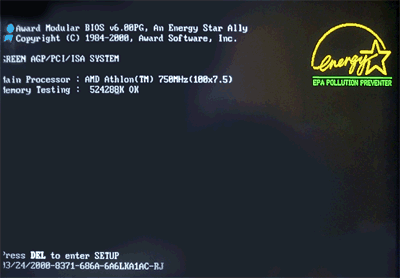

Abit KA7 review: BIOS bootscreen

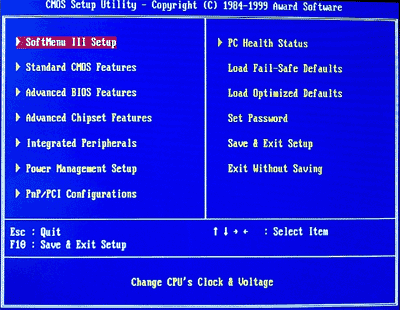

* BIOS main menu

Het hoofdmenuutje komt vertrouwd over voor de bezitters van een plank met Award BIOS. Persoonlijk vind ik het allemaal wat handiger werken dan het AMI BIOS dat onder andere op de Asus K7M wordt gebruikt:

Abit KA7 review: BIOS main menu

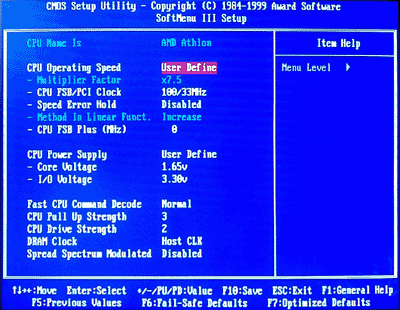

* Softmenu III Setup

Softmenu is de feature waar Abit grotendeels zijn goede reputatie bij overklokkers aan heeft te danken. Naast een aantal vertrouwde settings zoals de busspeed en core voltage zijn er een aantal wazige opties zoals 'CPU FSB Plus MHz', 'Fast CPU Command Decode', 'CPU Pull Up Strength' en 'CPU Drive Strength'.

De 'CPU FSB Plus MHz' setting blijkt een erg welkome optie te zijn waarmee de busspeed onafhankelijk aangepast kan worden van de waarde die bij CPU FSB/PCI Clock is ingesteld. Op die manier kun je ook busspeed settings van bijv. 111MHz verkrijgen, ook al is deze setting niet aanwezig in het 'CPU FSB/PCI Clock' menuutje.

'Fast CPU Command Decode' heeft de opties Normal en Fast en volgens de handleiding kun je 'm op Fast zetten 'if you want CPU decode address out 1T early', whatever dat mag betekenen (1T klinkt als 1 kloktik?).

Met 'CPU Pull Up Strength' kun je volgens de handleiding de signaal sterkte instellen van de data transfers tussen de Northbridge en de processor. Klinkt interessant... 'CPU Drive Strength' doet volgens de manual exact hetzelfde.

Abit KA7 review: BIOS Softmenu III Setup

* CPU FSB/PCI Clock

Met dit menuutje kan de FSB clock ingesteld worden. De PCI divider wordt uit z'n eigen zodanig ingesteld dat de PCI clock onder de 41,3MHz blijft. De busspeed range bestaat uit de volgende opties: 100, 101, 103, 105, 107, 110, 112, 115, 117, 122, 124, 127, 133, 140, 145, 150 en 155 MHz.

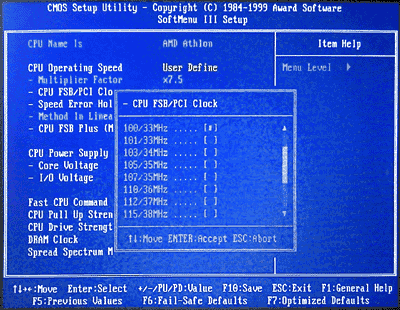

Abit KA7 review: BIOS CPU FSB/PCI Clock

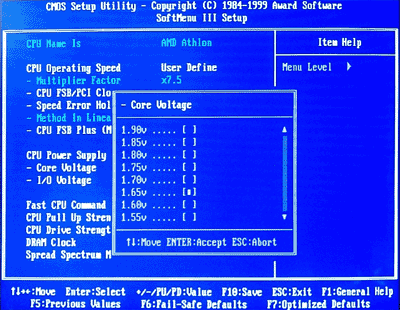

* Core Voltage

De core voltage setting kennen we uit Softmenu II en Softmenu I. De volgende opties zijn beschikbaar: 1.3, 1.35, 1.4, 1.45, 1.5, 1.55, 1.60, 1.65, 1.70, 1.75, 1.80, 1.85, 1.90, 1.95, 2.00, 2.05V. Over het algemeen wordt geredeneerd dat je met de huidige 0,18micron Athlons in de 'gevarenzone' komt bij settings boven 1,75V. De lage voltage settings komen wellicht in de toekomst van pas bij nieuwe reïncarnaties van de Athlon core (Thunderbird etc.).

Abit KA7 review: BIOS Core Voltage

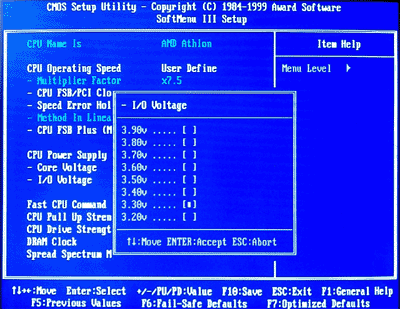

* I/O Voltage

I/O voltage tweaking is een feature die sinds Softmenu II (o.a. op de BE6-II en BF6) werd ingevoerd. Dit is het voltage waarop o.a. je AGP slot en PCI devices draaien. Tevens blijkt uit de PC Health status (screenshot onderaan deze pagina) dat het voltage van de L2 cache chips afhankelijk zijn van deze setting. Deze setting biedt daarom interessante mogelijkheden voor overklokkers, want een goed gekoelde cache chip zou op een hoge voltage in principe in staat moeten zijn om een hogere kloksnelheid te trekken.

De volgende settings zijn beschikbaar: 3.20, 3.30, 3.40, 3.50, 3.60, 3.70, 3.80, 3.90V.

Abit KA7 review: BIOS I/O Voltage

* DRAM clock

De VIA KX133 chipset biedt de optie om de snelheid van het geheugen op een gelijke snelheid als de busspeed (normaal gesproken 100MHz), op busspeed+PCI clock (133MHz bij 100MHz FSB) of busspeed-PCI clock (66MHz bij 100MHz FSB). Als de memory clock volgens één van bovenstaande settings boven 133MHz komt, dan wordt deze automagisch naar 133Mhz afgeremd. Langs die weg ben je er altijd van verzekerd dat je PC133 DIMM, ongeacht de busspeed, stabiel draait.

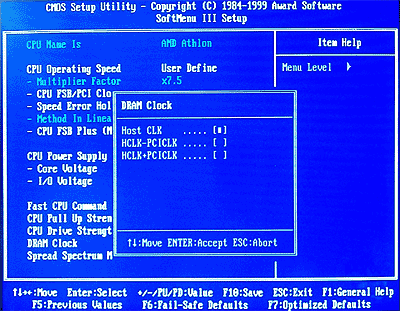

Abit KA7 review: BIOS DRAM Clock

De Standard en Advanced Features hebben dezelfde opties als andere Award BIOSsen.

* Advanced Chipset Features

De Advanced Chipset Features komen deels overeen met die op andere Abit borden. Wat ik nog niet eerder ben tegen gekomen zijn deze duidelijke DRAM Timing settings, die je per bank in kunt stellen. Erg handig wanneer je PC133 en PC100 DIMMen bij mekaar wilt soppen en tegelijkertijd de meest optimale settings wilt gebruiken:

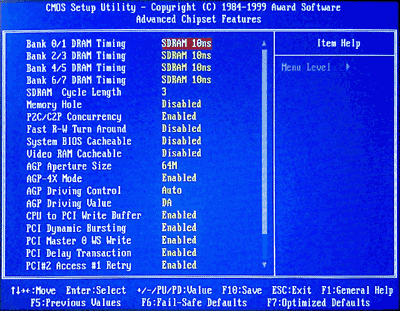

Abit KA7 review: Advanced Chipset Features

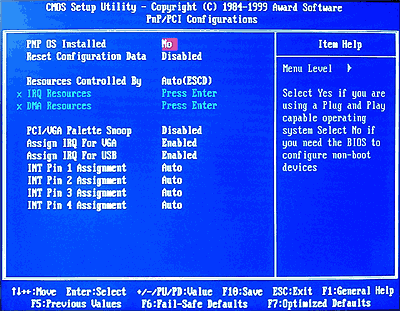

* PnP/PCI Configurations

Het Integrated Peripherals menuutje ziet er ook weer tamelijk vanzelfsprekend. Vervolgens komen we bij de PnP/PCI Configuration waar we de mogelijkheid hebben om per PCI slot een IRQ toe te kennen. De KX133 kent maar 4 master slots, de overige twee moeten (inclusief de interne PCI devices zoals de ATA66 controller) meeliften op de master slots:

Abit KA7 review: PnP/PCI Configurations

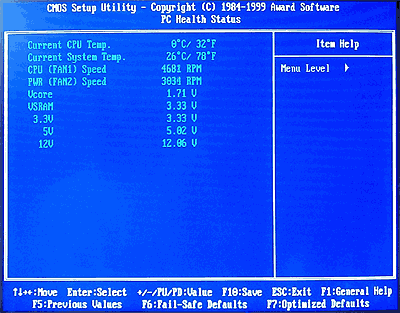

* PC Health Status

Tenslotte is er de PC Health Status waarin realtime de voltages, fan toerentallen en systeem temperaturen worden weergegeven. Zoals je ziet wordt ook het voltage van de L2 cache gemonitored:

Abit KA7 review: PC Health Status

Al me al kun je zeggen dat de KA7 van een behoorlijk compleet BIOS is voorzien, met veel settings waarop de fanatieke tweaker zijn creatieve lusten kan botvieren.

Stabiliteit

Tot zover mijn surftocht langs de features van de KA7. Als er naar mijn mening één ding belangrijk is aan een moederbord dan is dat stabiliteit. Abit heeft met zijn BX borden bewezen dat het voor een redelijk lage prijs behoorlijk stabiele borden kan leveren. Het is de vraag in hoeverre Abit deze welkome traditie voort heeft weten te zetten met de KX133 chipset, waarvan bekend is dat de EV6 bus extreem moeilijk overklokbaar is.

Ik kreeg de kans om een aantal dagen met de KA7 te spelen in een 'vol' systeem bestaande uit een Athlon 700, 512MB SDRAM, Guillemot 3D Prophet, Voodoo3-2000 PCI, Tekram Ultra SCSI (met Pioneer DVD en Teac writer), Hauppauge WinTV, Xitel Storm Platinum soundcard, Realtek netwerkkaartje en twee IBM IDE schijven. Dit alles werd verpakt in een SuperMicro server tower met 300Watt voeding. Dit SuperMicro kastje is niet goedkoop en daarom verwacht ik dat de voeding van goede kwaliteit is en geen problemen oplevert.

Nadat ik m'n rotte K7M (die niet stabiel op 2x100MHz wil draaien) had omgeswapt voor de KA7, bleek al meteen dat het Abit bordje qua stabiliteit stukken beter is dan m'n mislukte Asus. Probleemloos kon ik m'n Athlon 700 op 800MHz in Windows 2000 booten. De processor loopt dan weliswaar na enkele minuten vast, maar dat is een probleem dat aan de L2 cache te wijten is. De Athlon 700 draait z'n cache al op 350MHz, waardoor er nauwelijks ruimte is voor speling. Zelfs op 730MHz wil de processor nog niet stabiel draaien. 750MHz draaide absoluut stabiel met 2/5 cache divider (omgetweakt via L2 Cache Control van H. Oda).

Om de stabiliteit van het bord op hogere busspeeds te testen, verlaagde ik de multiplier van m'n Athlon naar 6. Op deze manier was ik ervan verzekerd dat de processor tot een busspeed van 116MHz niet was overgeklokt. Om een stabiele werking op 133MHz DRAM clock te garanderen gebruikte ik alleen m'n 256MB Winbond PC133 DIMM. De stabiliteit werd beproefd met een potje Quake III op een fris geïnstalleerde Win98SE:

BusspeedHClock+PCIClockHclock
100MHzcheckcheck
105MHzcheckcheck
107MHzcheckcheck
110MHzfail (Quake III, eerste run)fail (Quake III, na meerdere runs)
112MHzfail (BIOS POST)fail (BIOS POST)
115MHzfail (d00d)fail (d00d)

De maximale busspeed waarop ik de KA7 stabiel kon krijgen is 107MHz, da's geen resultaat om je moeder over naar huis te mailen. Het is zelfs nog lager dan de 110MHz barrière waarop veel Irongate mobo's hun maximale busspeed setting bereiken. De plank wilde op 110MHz trouwens prima in Win98 booten en met het geheugen op 100MHz kon ik zelfs een aantal Quake timedemo's draaien. Bij de HostClock+PCIClock setting ging het al meteen bij het begin van de eerste timedemo fout.

Op 112MHz kon ik nog booten, maar liep het systeem vast toen ik door de BIOS settings aan het wandelen was. Het verhaaltje was helemaal afgelopen toen ik de busspeed naar 115MHz verhoogde, toen bleef de plank morsdood. Hierbij viel mij trouwens wel negatief op dat het bord niet automatisch terug gaat naar de default BIOS settings, wanneer het bord na een aantal pogingen niet kan booten. Bij m'n vorige Abit borden was dit wel altijd het geval. Mocht een processor niet meer starten omdat je een aantal BIOS settings hebt verklooid, dan kun je uiteraard altijd nog je CMOS hardwarematig resetten met de daarvoor aanwezige jumper.

Het valt te betwijfelen of het magere resultaat van 107MHz is te wijten aan een mogelijk slecht design van de KA7. Het exemplaar dat door onze Franse amigo's van Puissance PC werd getest, trok een maximale FSB van 121MHz. Waarschijnlijk is dit net zoals bij processors puur een kwestie van geluk: heb je een goede KX133 chip dan kom je ver, krijg je een brakke chipset dan blijf je steken op een relatief lage FSB. De condensators van de KA7 zijn overigens redelijk klein (voor zover dat iets wil zeggen), zeker in vergelijking met de AOpen AK72. Heatsinkjes voor de voltage regulators zijn ook niet aanwezig.

Conclusie

Vanwege het DIMM3 probleem stond ik al vanaf het begin redelijk kritisch tegenover de kwaliteit van het bord. Desondanks ben ik uiteindelijk toch behoorlijk positief over de KA7:

* Features

Wat betreft features is de KA7 gewoon super compleet. Geen enkele andere Athlon plank biedt op dit moment zes PCI slots, vier DIMM slots en een zeer tweakbaar BIOS. De mogelijkheden in het BIOS zijn overweldigend. Alles kan getweakt worden, van de welbekende busspeed en Vcore settings tot wazige opties zoals CPU Pull Up Strength. Dit is absoluut leuk voor de overklokkers die trek hebben in een lekker middagje tweaken.

Wat ik erg graag in het BIOS had gezien (maar nu begin ik te ijlen ) is de mogelijkheid om de L2 cache divider direkt bij het POSTen aan te passen. De cache divider kun je uitstekend veranderen met L2 Cache Control van H. Oda, maar daarvoor moet je wel in Windows kunnen booten en dat is vooral voor NT4 en Windows 2000 gebruikers een probleem. Het boot proces van deze besturingsystemen is behoorlijk heftig. Niets is frustrerender dan een crash wanneer je bijna ingelogd bent. Ik heb geen idee of zo'n L2 cache setting mogelijk is, maar als men het bij Abit voor elkaar krijgt dan zijn zij mijn helden voor de rest van m'n leven...

* Stabiliteit

Qua stabiliteit bracht de door mij geteste KA7 niet helemaal wat ik ervan gehoopt had. Op de normale 100MHz setting met 133MHz memory clock is het bord absoluut stabiel, ook met een mix van PC100 en PC133 DIMMen. In mijn geval was de maximale busspeed setting 107MHz en dat biedt door de onevenwichtige verdeling van busspeed settings niet veel mogelijkheden voor overclocking. Met een redelijk modale Athlon 700 kom je dan op een maximale overclock van 49MHz en dat is jammer, want de gemiddelde Athlon heeft een veel hoger potentieel. Aangezien een stel Fransen de plank al op 121MHz hebben gekregen is het aannemelijk dat er ook betere KA-Zevens in de omloop zijn. 109MHz, het resultaat van Overclockers.co.uk ligt wel weer dicht in de buurt van mijn bevindingen.

Met een Gold Finger (zoals de Ninja Micros FreeSpeed Pro) in combinatie met L2 Cache Control en de uitgebreide opties in het BIOS kun je in ieder geval uitstekend overklokken op de KA7, ook met een minder flexibele busspeed.

* Snelheid

Omdat ik nog geen vergelijking heb met andere KX133 borden heb ik nog geen benchmarks gedraaid. De K7V ligt hier klaar om getest te worden, dus hier hoor je binnenkort waarschijnlijk meer over. Het is aannemelijk dat het verschil in prestaties tussen KX133 borden (net zoals bij Irongate en BX borden onderling) zeer klein is. Features en stabiliteit zijn naar mijn mening belangrijker dan die exta 0,2 frames per seconde in Quake III, derhalve zie ik ook weinig kaas in het benchmarken van een moederplank (maar als jullie het willen dan moet ik wel ).

* Beoordeling

Abit KA7 review: rating 90% Samenvattend kan ik zeggen dat de Abit KA7 een stabiel, probleemloos en zeer compleet KX133 bord is. Qua mogelijkheden is dit momenteel de beste plank die er op de markt verkrijgbaar is. De prijs is behoorlijk hoog, maar valt mee in vergelijking met andere KX133 borden. Het probleempje met het derde DIMM slot vergeef ik zolang er geen meldingen naar buiten komen dat deze fout bij meer borden voorkomt.

Layout: 9,5
Features: 9,5
Stabiliteit & overklokbaarheid: 8,5
Overall: 9 / 10

De in deze review gebruikte KA7 werd ter beschikking gesteld door onze sponsor CompTechWorld. Tevens maakte ik dankbaar gebruik van de Ninja Micros FreeSpeed Pro Athlon GFD, ter beschikking gesteld door O. van Schaik.
