MSI H81M-E33 Review

+2
peter123 2 maart 2014, laatste update op 11 januari 2015, 1.491 views

MSI H81M-E33

Simpel moederbord voor een kleine prijs. Zuinig, maar met SATA3, USB3 en HDMI. Meer heeft een kantoor PC niet nodig.

Pluspunten

  • Stabiel
  • Betrouwbaar
  • Niet duur
  • 2x USB3.0 en 2x SATA3

Minpunten

  • Weinig overclock functies
  • Ondersteund geen 1,65V over het geheugen.
  • Intel's C1E ondersteunig in het BIOS is slecht.
  • Geen PCI slot
  • Geen USB3 aansluiting op het moederbord

Eindoordeel

Score: 4Per criterium
Featureset Score: 4
Overklokbaarheid Score: 1
Compatibiliteit Score: 5
Betrouwbaarheid Score: 5
Prijs Score: 5
Prestaties Score: 4
Layout Score: 4
Ondersteuning Score: 4

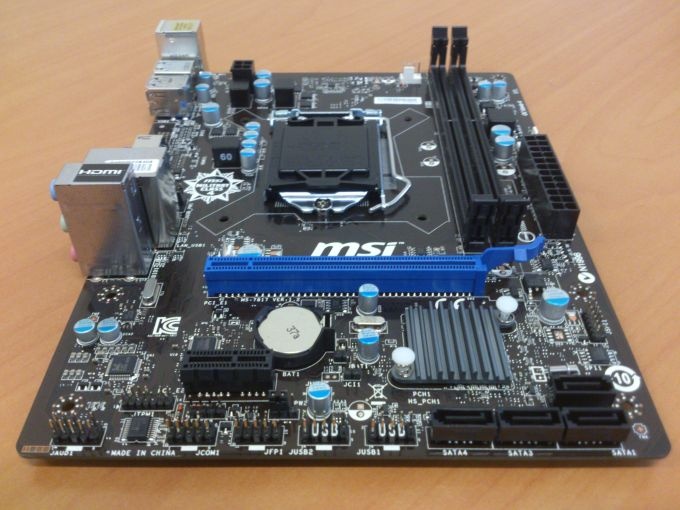

http://tweakers.net/ext/f/uTsrKZPsSjPKfl5lBAQeIENv/full.jpg

Keuze
De moederborden van AMD waren vaak goedkoper dan Intel en hadden meer features, maar dat is met de komst van de H81 andersom. Daarom geen AMD meer, maar Intel. Een andere eis was een HDMI aansluiting, want dan kan het bordje later altijd nog als HTPC dienst doen.
http://tweakers.net/categ...Siq3VUTI0s0AStrS0BIrW1gIA
De Best Buy Guide gaf een Asrock reviews: Desktop Best Buy Guide: maart 2014 als beste keuze, maar Asrocks verbruiken vaak wat meer energie en MSI is zuiniger en vind ik stabieler.
http://tweakers.net/categ...Siq3VUTI0s0AStrS0BIrW1gIA
Er is een MSI H81M-E33 V2 en een gewone MSI H81M-E33. Het verschil is dat deze V1 flexATX formaat heeft en V2 mATX. V2 heeft 2 ipv 1 PCIe slots en 4 ipv 2 USB3.0 aansluitingen.

Specificaties
http://nl.msi.com/product/mb/H81ME33.html
LGA 1150 socket
Supports DDR3-1600 Memory
2x USB 3.0 + 2x SATA 6Gb/s

Uitpakken en installeren

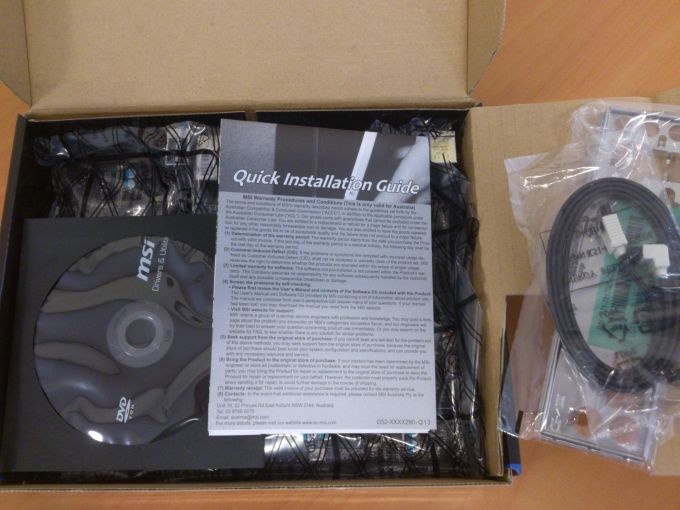

Het moederbord komt met 2 SATA kabels, een quick installation guide met foto's, een IO bracket maar geen fatsoenlijke handleiding. Het is altijd even puzzelen met de HD-led, power, reset button en power-led. Er staat niet op het bord waar je deze moet aansluiten, dus de handleiding moet erbij.
http://tweakers.net/ext/f/rOEqFD7Q6vuAbcW3UmhoYyTQ/medium.jpg http://tweakers.net/ext/f/izPVRM6h6n6v55g9jP8LvSnr/medium.jpg

BIOS
Standaard staat in het BIOS de UEFI+lagacy mode. Ik heb geprobeerd op te starten in UEFI-mode, maar dat gaat niet. Misschien heeft iemand een oplossing?
In het BIOS heb ik de COM poort uitgezet, die hadden ze wat mij betreft ook niet op het moederbord hoeven solderen. Het geheugen werd op de JEDEC spec's gezet en moest ik handmatig op XPM settings zetten in het BIOS. Helaas werkt dit niet. In het BIOS heb je de optie om 1400MHz te kiezen ipv de standaard 1333MHz, maar het geheugen kan 1600MHZ op 1,65V. Dat wil echter niet icm dit moederbord. Verder kan de spanning over de CPU niet worden aangepast. Het BIOS kun je updaten via een flash optie in het BIOS. Dat werkt goed.
http://www.hetcomputerman...schil-bios-uefi-systemen/
Na installatie van Windows 7, bleef de CPU op 3GHz geklokt. Door een BIOS update en de settings in het BIOS op enable zetten ipv auto lukte het alsnog om de C1E states werkende te krijgen. Als je dit moederbord koopt, controleer dit dan even met CPU-Z.
http://tweakers.net/ext/f/Vt6WTwUvQXl66mbgQHjFK71b/full.jpg

MSI features
Military Class 4: Top Quality & Stability
Military Class Essentials: Total Protection for Military Class Motherboards
OC Genie 4: Overclock in 1 Second
Click BIOS 4: Easily Fine-tune Your System
4K UHD Support: Ultra-high Definition Visual Experience
Command Center: Control & Customize Your PC Settings
Fast Boot: Quickly Boot Up & Enter OS in A Few Seconds
M-Flash: Simply Update & Backup Your BIOS
Live Update 5: Easily Update The Latest BIOS & Drivers

Geluid
Het geluid van de Realtek ALC887 klinkt goed. De beperking zal wel in de boxen zitten van de desktop.

Temperaturen en spanning

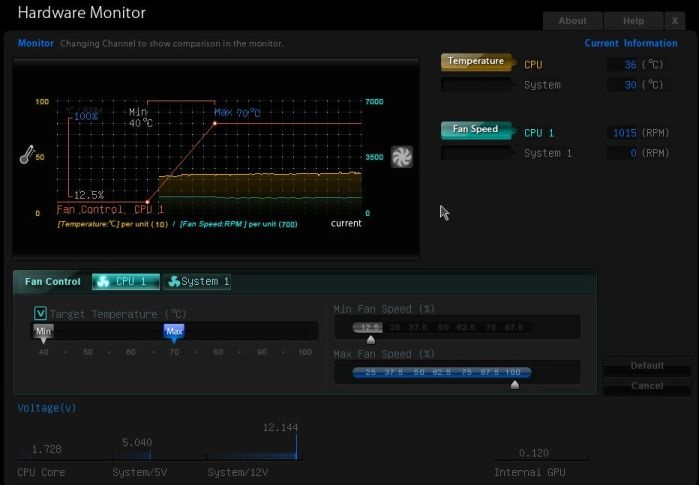

De HWinfo spanningen kloppen niet met de spanningen die het BIOS aangeeft. HW info geeft 0V aan, maar in het BIOS zijn wel waardes te zien. De fanspeed van de CPU is ook aan te passen.
http://tweakers.net/ext/f/R2P0Jfg8MWIUFUsE0TbEwye2/full.jpg

Energieverbruik
Uitgeschakeld in BIOS: COM-poort.
Configuratie: 1 7200rpm HD, 300W Aopen voeding,
PC uit: 1W
PC idle 1,0GHz: 32W pf 0,77
100% load CPU: 53W pf 0,80
100% load GPU + 60% CPU: 61W pf 0,84
Ondanks de lagere TDP tov AMD en de 22nm SOI, verbruikt de Intel G3220 dus meer energie dan de AMD A4 4000 met MSI moederbord.

USB 3.0
Resultaten kun je vinden in mijn review van de Adata Superior S102 Pro en Transcend Jetflash 700 16Gb. Schrijven van kleine bestanden is een probleem, maar dat geld ook voor AMD moederborden. Lezen gaat goed.
http://tweakers.net/ext/f/yfpMThdO8y9QJqjgkh45T6Rl/full.png

Conclusie
Voor een kantoor PC werkt dit moederbord goed. Jammer dat Intel geen PCI meer ondersteund. Ik kom nog veel oude LAN, firewire of SATA insteekkaarten tegen. MSI heeft bij mij een uitstekende reputatie en bouwt goede hardware, maar helaas ontbreekt het aan OC opties die Asrock wel heeft.

Onderbouwde op- en aanmerkingen of verbeteringen zijn welkom.
